BGS-CX441 / CX442 背景抑制光电开关｜小光斑 + 大光斑双款 · 10-300mm 检测
🔥 BGS 背景抑制 · CX441 小光斑近距精测 / CX442 大光斑远距大物体 · M3 螺纹 22.6mm
| 光斑特征 | 小光点（适合检测微小物体） |
| 检测距离 | 10 - 100 mm |
| 光源类型 | 可见红外光 |
| 适用场景 | 🔥 近距离检测超小物体（SMT / PCB / 微型元件） |
| 光斑特征 | 大光斑，距离越远光斑越大（自然扩散） |
| 检测距离 | 20 - 300 mm |
BGS-CX441 / CX442 产品详解

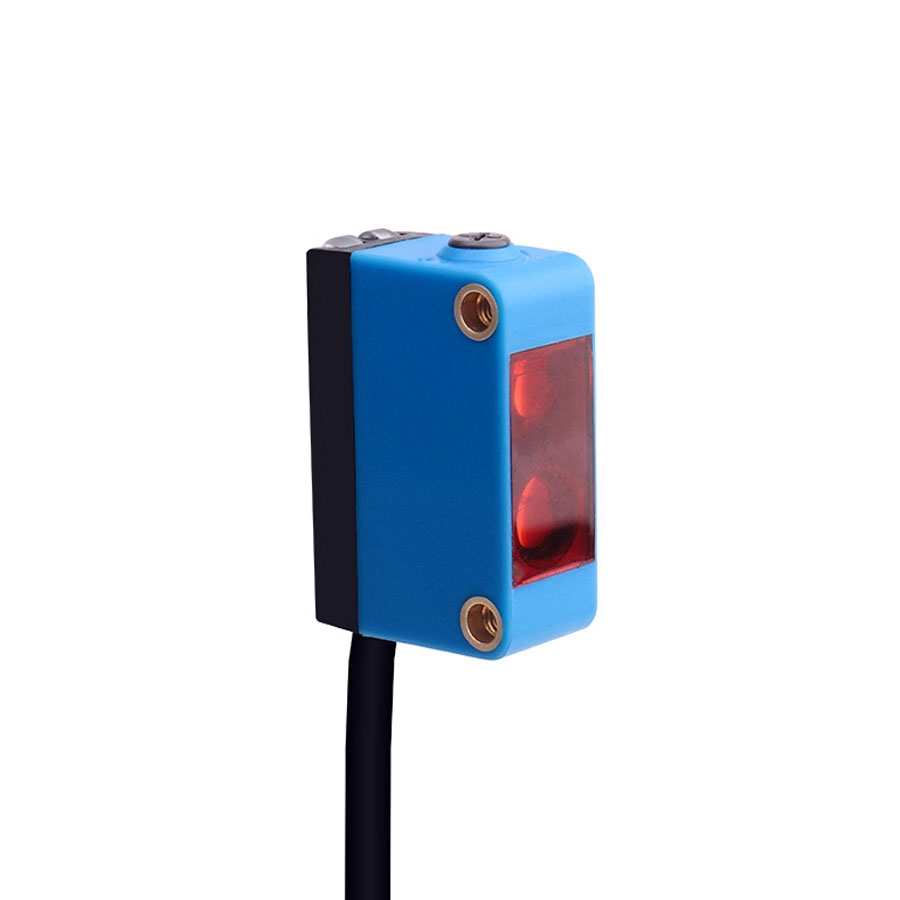

戴迪斯科 DAIDISIKE BGS-CX441 / CX442 背景抑制光电开关是带 BGS 背景抑制（Background Suppression）功能 的工业光电传感器双款套餐，两款规格通过光斑大小 + 检测距离差异覆盖从近距微小物体到中远距大物体的全场景，是替代单光斑光电开关的最经济方案之一。

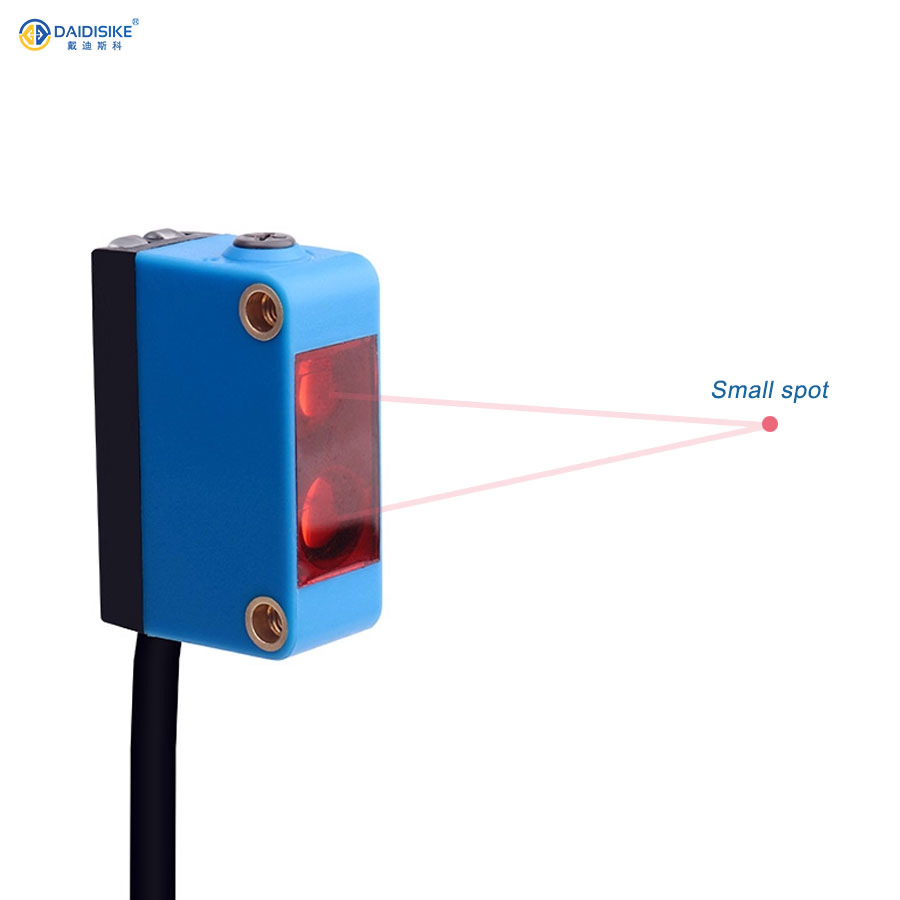

🔥 BGS-CX441（小光斑型）核心特点：
• 光斑特征：小光点（光斑较小）
• 检测距离：10 - 100mm
• 光源：可见红外光
• 核心应用：近距离检测超小物体——直径 1-3mm 的电子元件、SMT 贴片、PCB 引脚、小型五金件等
• 优势：定位精准，可在密集元件中识别单个目标物
🔥 BGS-CX442（大光斑型）核心特点：
• 光斑特征：大光斑，距离越远，光斑越大（自然扩散特性）
• 检测距离：20 - 300mm
• 光源：红外光
• 核心应用：适合检测大物体或位置不太固定的物体——位置容差大、不需要精确对位
• 优势：物体位置漂移 ±10-30mm 内仍能稳定触发，调试简单
BGS 背景抑制功能 — 双款都标配 BGS 背景抑制（几何三角光学原理），只识别设定距离范围内的物体，背景物体反射光不触发，彻底解决普通漫反射光电的「背景干扰」痛点。
四线制 NPN / PNP 双输出：
• 工作电压：DC 12-24V（最高可至 DC 34V，宽电压范围）
• 棕色线 Brown：电源正极
• 蓝色线 Blue：电源负极（0V）
• 黑色线 Black：信号输出端
• 白色线 White：控制端（常开 / 常闭切换）
• 兼容三菱 / 西门子 / 信捷 / 汇川所有主流 PLC
紧凑安装设计：
• 安装孔径：M3 螺纹孔径（业内主流光电开关多用 M4-M6，CX441/442 用更小的 M3，节省安装空间）
• 外观尺寸：宽度约 22.60mm
• 适合在密集自动化设备、机器人末端、紧凑产线集成
典型客户案例：① 某佛山 SMT 工厂用 BGS-CX441 检测贴片机吸嘴吸取的 0402 微型元件（小光点 + 近距高精度）；② 某东莞包装机厂用 BGS-CX442 检测大型包装盒到位（位置容差大）；③ 某宁波物流分拣线用 BGS-CX442 远距检测传送带物体通过（300mm 远距覆盖宽传送带）；④ 某珠三角 3C 装配线两款同时使用（CX441 检测元件 + CX442 检测整机到位）。
国产替代价值：BGS-CX441 / CX442 在核心参数（BGS 背景抑制 / 小+大光斑双款 / 34V 宽电压 / M3 螺纹紧凑）上对标国际头部品牌 BGS 光电开关，价格约为进口品牌的 30%-40%。本地化备货、48 小时响应、提供 PLC 接线图。
为什么选择 BGS-CX441 / CX442
小光斑 + 大光斑双款
CX441 小光点近距精测（10-100mm）+ CX442 大光斑中远距（20-300mm），全场景覆盖。
BGS 背景抑制
几何三角光学原理，只识别设定距离物体，背景墙壁/设备反射光不触发。
🔥 CX441 检测超小物体
小光点直径，可识别 1-3mm 微型元件，SMT 贴片 / PCB 引脚最爱。
🔥 CX442 检测大物体
大光斑 + 位置容差 ±10-30mm，物体位置漂移也稳定触发。
DC 12-24V（最高 34V）
宽电压范围，适应电压波动大的工业现场。
NPN / PNP 双输出
适配三菱/西门子/信捷/汇川全 PLC 品牌，4 线制 + 白线切换 NO/NC。
M3 紧凑安装
M3 螺纹孔径（业内主流 M4-M6），节省安装空间，密集产线适配。
22.6mm 微型外壳
紧凑外观可贴墙嵌入安装，机器人末端 / AGV / 密集设备完美适配。
可见红外光源
CX441 可见红外光便于现场对位 / 故障诊断，CX442 红外光节能。
性价比之王
双款套餐价格 ≈ 进口同款 30-40%，国产替代推荐。
BGS-CX441 / CX442 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
型号对比 · BGS-CX441（小光斑型）
| 光斑特征 | 小光点（适合检测微小物体） |
| 检测距离 | 10 - 100 mm |
| 光源类型 | 可见红外光 |
型号对比 · BGS-CX441（小光斑型)
| 适用场景 | 🔥 近距离检测超小物体（SMT / PCB / 微型元件） |
型号对比 · BGS-CX442（大光斑型）
| 光斑特征 | 大光斑，距离越远光斑越大（自然扩散） |
| 检测距离 | 20 - 300 mm |
| 光源类型 | 红外光 |
| 适用场景 | 🔥 检测大物体或位置不固定的物体（包装盒 / 大型工件） |
电气参数
| 工作电压 | DC 12 - 24V（最高可至 34V DC） |
| 输出类型 | NPN 或 PNP（按型号订货） |
| 保护功能 | 电源逆接保护 + 短路保护 |
接线方式（四线制）
| 棕色线 Brown | 电源正极（+V） |
| 蓝色线 Blue | 电源负极（0V） |
| 黑色线 Black | 信号输出端 |
| 白色线 White | 控制端（常开 / 常闭切换） |
机械参数
| 安装孔径 | M3 螺纹孔径（紧凑设计） |
| 外观宽度 | 约 22.60 mm |
| 防护等级 | IP65 |
BGS-CX441 / CX442 典型应用行业
🔥 SMT 贴片元件检测（CX441）
贴片机吸嘴吸取 0402/0603 微型元件检测，小光点精确定位。
🔥 PCB 引脚检测（CX441）
PCB 板上小元件存在判定、引脚位置识别。
🔥 大型包装盒到位（CX442）
包装机大型盒子到位检测，位置容差大，调试简单。
物流分拣远距检测（CX442）
物流传送带物体通过 / 计数（300mm 远距覆盖宽传送带）。
微型五金件计数（CX441）
螺丝 / 垫片 / 销子等小型五金件批量计数。
汽车装配（CX442）
汽车板件 / 内饰件等大型工件到位检测。
复杂背景检测（双款）
BGS 背景抑制，目标后方墙壁/设备反射光不触发误动作。
机器人末端集成
M3 螺纹 + 22.6mm 紧凑，良好集成到机器人末端 / AGV / 移动设备。
BGS-CX441 / CX442 技术原理与工作机制
BGS-CX441 / CX442 采用几何三角光学原理实现背景抑制功能。发射器和接收器通过特殊光学设计，只有目标物体位于设定检测距离范围内时，反射光才能以正确角度进入接收器触发信号；位于该范围之外的背景物体（墙壁、设备、传送带）反射光的几何位置不符合接收光学要求、不被识别，从而避免背景干扰导致的误触发。CX441（小光斑型）采用可见光源、光点小，适用于近距离（10-100mm）精确检测微小物体；CX442（大光斑型）光束自然扩散，在 20-300mm 范围内对大物体或非固定位置物体有稳定检测能力。两款均为四线制接线，通过白色控制线切换常开（NO）或常闭（NC）输出。
BGS-CX441 / CX442 安装指南
BGS-CX441 / CX442 采用 M3 螺纹孔径安装。步骤：(1) 在设备或支架上钻 M3 孔；(2) 将传感器通过 M3 螺纹固定、对准目标检测位置；(3) 按场景选择 CX441（10-100mm 近距）或 CX442（20-300mm 中远距），调整位置使目标进入设定距离范围；(4) 四线制接线：棕色接电源正极（+V），蓝色接负极（0V），黑色连接 PLC/控制器信号输入端，白色用于切换 NO/NC 输出模式；(5) 通电试验，白色控制线可在通电状态下快速切换输出逻辑而无需断电重配。IP65 防护支持一般水溅和粉尘环境。
关于 BGS-CX441 / CX442 的常见问题
BGS-CX441 和 CX442 怎么选？看光斑还是看距离？
BGS 背景抑制和普通漫反射有什么区别？
BGS-CX442 的「光斑距离越远越大」是什么意思？影响什么？
BGS-CX441 / CX442 的 M3 螺纹安装有什么优势？
BGS-CX441 / CX442 工作电压最高 34V 有什么实际用途？
BGS-CX441 / CX442 价格 vs 进口品牌？买双款套餐有优惠吗？
