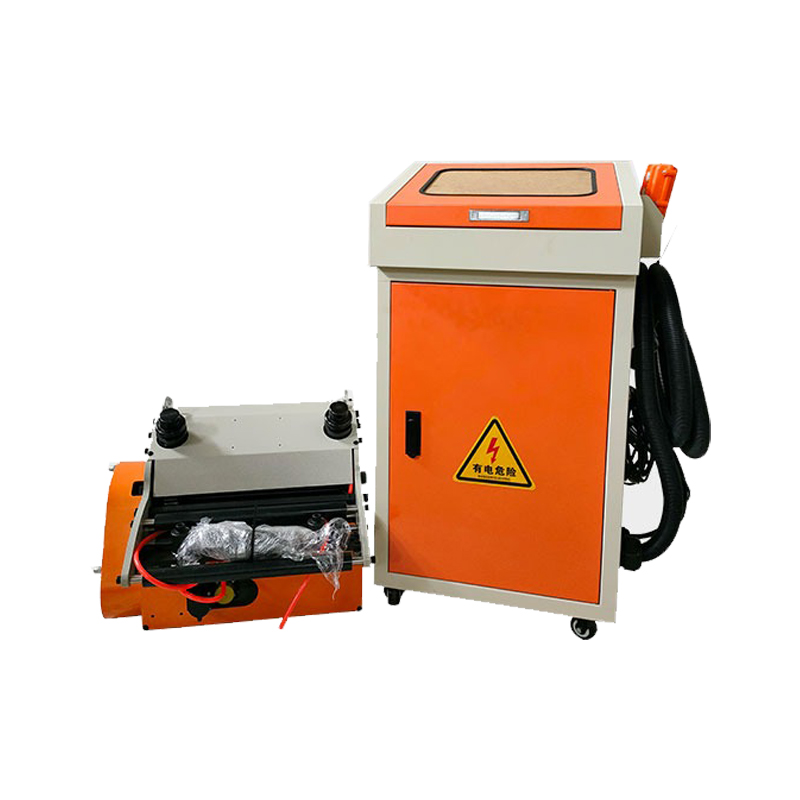

NCF 伺服滚轮送料机｜步距设定与冲压联动选型
伺服滚轮驱动｜按材料、步距与送料窗口验证
| 最大送料宽度 | 100 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 材料厚度 | 0.0 - 3.5 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 模具线高度 | 70 - 170 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 伺服电机 | 中达 1.5kw + 科威智伺服驱动 + 7 寸触摸屏（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 最大送料宽度 | 200 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 材料厚度 | 0.0 - 3.5 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
NCF-100 ~ NCF-700 + 定制 产品详解
NCF使用伺服驱动送料滚轮，并由控制系统按设定步距与冲床时序运行。产品结构展示含齿轮机构，不能把同步带传动的存在写成整机无齿轮、无齿隙或无需润滑。
联合选型。 料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。 目录中的±0.03mm应先确认是何种精度定义、试料与测量条件。伺服编码器反馈的是其安装轴的运动；若没有独立材料位移反馈，不能由编码器分辨率证明板料不打滑或每次实际送料都达到±0.03mm。
配置边界。 标准NCF-100至NCF-700按各自料宽、动力、模具线和材料条件比较。非标宽幅、厚板、底座和控制配置需联合校核，不把1800mm与15mm两个单项定制范围拼成一台标准能力。机械/气动放松按交付配置选择，不默认双模式都标配或某一种必然更快。
安装与维护。 将送料机安装在经设备厂家认可、承载与刚度足够的固定工作台侧或独立支承上，与模具送料线对准；不得把通用送料机安装说明理解为固定到往复运动的冲床滑块。固定点、孔位、底座和防护按实际安装图设计，不统一指定四个M12孔。隔离电源、气源与储能后施工，再在受控低速条件下验证送料、放松、冲压时序与停机。 维护计划依据交付说明、工作循环和检查状态制定；检查夹持/滚轮、传动、气路（若有）、紧固、电气和同步，不用固定半年换密封圈或若干年免维护替代检查。
公司历史项目回顾。 ① 佛山某五金厂4台NCF-300配100T冲床生产五金支架，项目回顾记录相对手动送料产能提升4倍；② 东莞某汽车零部件厂2台NCF-700配600T压力机，回顾记录汽车板件年产能500万件；③ 宁波某家电厂1500mm定制机做空调外壳，回顾记录单线月产30万件；④ 某锂电池模组厂使用NCF-200并配DQE光幕、DQSRN继电器。最后这一设备清单不直接证明完整产线达到Cat.4。以上为公司早年项目回顾，旧验收记录未随文提供，规模与结果不作为新项目的统一性能承诺。

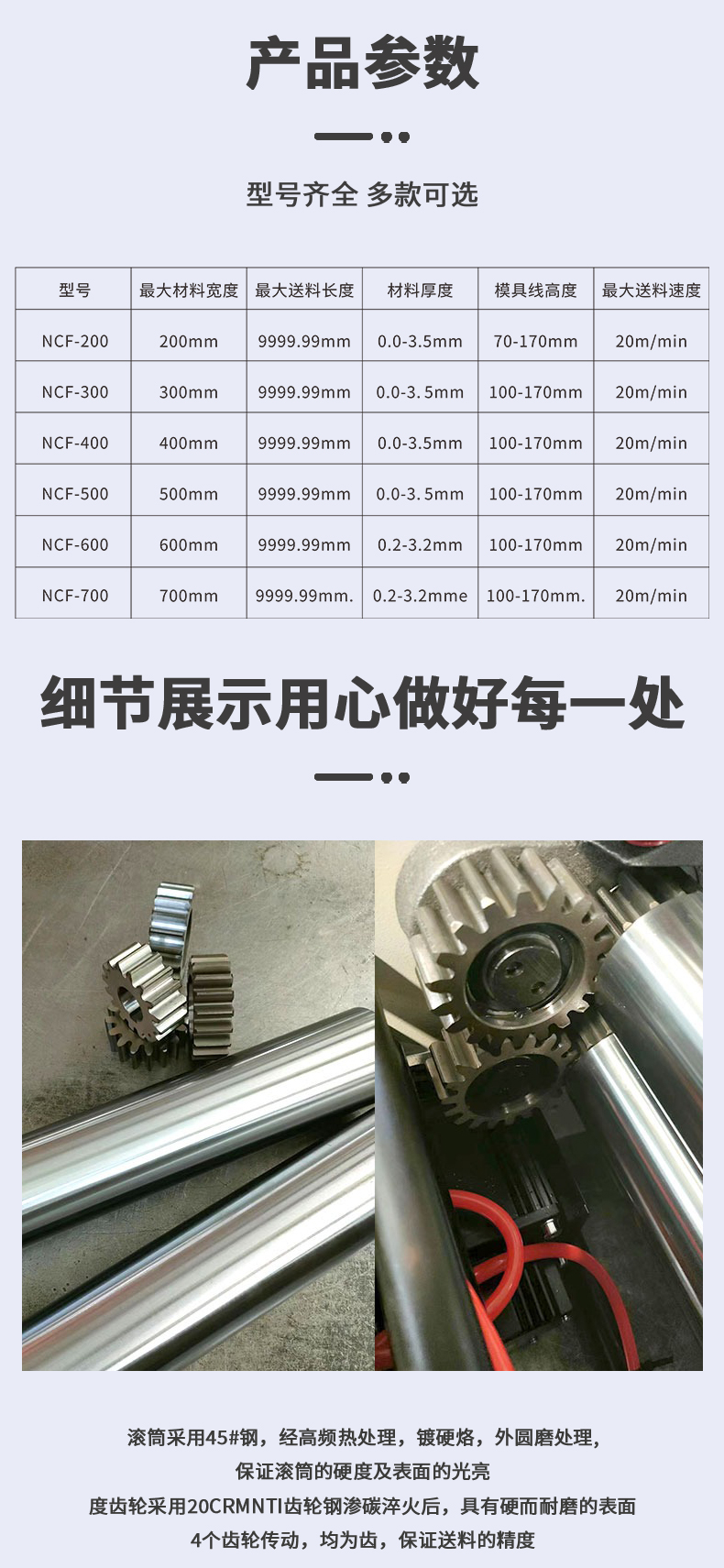

阅读气动与伺服选型和报价及投资回收期计算。原有NCF齿轮结构展示可辅助理解，但具体装配与润滑依交付图。
为什么选择 NCF-100 ~ NCF-700 + 定制
伺服步距设定
步距、速度和加减速需在冲床允许送料窗口内验证，设定值不等于实际板料位移。
按真实材料验证
伺服编码器反馈的是其安装轴的运动；若没有独立材料位移反馈，不能由编码器分辨率证明板料不打滑或每次实际送料都达到±0.03mm。
标准与定制分开
料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。
按结构维护
结构展示包含齿轮；同步带、齿轮、滚轮及实际放松机构均按交付说明检查。
NCF-100 ~ NCF-700 + 定制 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
型号选型 · NCF-100
| 最大送料宽度 | 100 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 材料厚度 | 0.0 - 3.5 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 模具线高度 | 70 - 170 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 伺服电机 | 中达 1.5kw + 科威智伺服驱动 + 7 寸触摸屏（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
型号选型 · NCF-200
| 最大送料宽度 | 200 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 材料厚度 | 0.0 - 3.5 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 模具线高度 | 70 - 170 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 伺服电机 | 中达 1.5kw + 科威智伺服驱动 + 7 寸触摸屏（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
型号选型 · NCF-300
| 最大送料宽度 | 300 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 材料厚度 | 0.0 - 3.5 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 模具线高度 | 100 - 170 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 伺服电机 | 中达 2.0kw + 科威智伺服驱动 + 7 寸触摸屏（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
型号选型 · NCF-400
| 最大送料宽度 | 400 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 材料厚度 | 0.0 - 3.5 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 模具线高度 | 100 - 170 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 伺服电机 | 中达 2.0kw + 科威智伺服驱动 + 7 寸触摸屏（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
型号选型 · NCF-500
| 最大送料宽度 | 500 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 材料厚度 | 0.0 - 3.5 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 模具线高度 | 100 - 170 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 伺服电机 | 中达 3.8kw + 科威智伺服驱动 + 7 寸触摸屏（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
型号选型 · NCF-600
| 最大送料宽度 | 600 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 材料厚度 | 0.0 - 3.5 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 模具线高度 | 100 - 170 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 伺服电机 | 中达 3.8kw + 科威智伺服驱动 + 7 寸触摸屏（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
型号选型 · NCF-700
| 最大送料宽度 | 700 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 材料厚度 | 0.0 - 3.5 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 模具线高度 | 100 - 170 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 伺服电机 | 中达 3.8kw + 科威智伺服驱动 + 7 寸触摸屏（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
通用性能
| 最大送料长度（全系） | 9999.99 mm（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 最大送料速度（全系） | 15 M / min（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 送料精度 | 目录列±0.03mm；需确认精度定义、材料、步距、速度、夹持及测量条件后验收 |
| 送料长度设定范围 | 按实际控制器及型号确认；输入分辨率、可设步距与实际送料精度是不同指标 |
核心结构
| 驱动方式 | 无刷伺服电机驱动滚轮，传动链按交付装配确认，不直接写成整机无齿轮直驱 |
| 编码器 | 伺服编码器反馈的是其安装轴的运动；若没有独立材料位移反馈，不能由编码器分辨率证明板料不打滑或每次实际送料都达到±0.03mm。 |
| 传动方式 | 原有结构图展示含齿轮机构；同步带和齿轮配置按交付装配确认，不能推定整机无齿隙或免润滑 |
| 马达保护 | 内藏式装置（避免搬运装卸受损） |
放松装置
| 机械放松 | 按交付机构和冲床触发条件确认，不能用这一选项推定整机无需气源 |
| 气动放松 | 按阀、气缸、气源及控制时序确认，不与机械模式无条件比较快慢 |
电气与操作
| HMI | 7 寸触摸屏（中英文，可定制多语言） |
| 操作面板 | 送料长度 + 送料速度按键数字码（4 位数字键直输） |
| 驱动器 | 科威智伺服驱动器（标配，可按需更换品牌） |
🔥 NCF-定制机型（非标）
| 送料宽度 | 可定制最宽 1800 mm（标准 700mm）（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 送料厚度 | 可定制最厚 15 mm（标准 3.5mm）（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 伺服品牌 | 可选中达 / 台达 / 三菱 / 安川 / 西门子等不同品牌及动力（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 底座 | 可加装送料机底座，安装时无需在冲床打孔（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 多语言 HMI | 人机界面可按需设定不同国家语言及 LOGO（出口客户）（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
| 送料速度 | 可按需定制（高速 25M/min 或低速 5M/min）（目录选型项；按材料及实际配置联合核定，不组合各项极值） |
NCF-100 ~ NCF-700 + 定制 典型应用行业
中小型冲床自动化
中小型冲床自动化是工艺评估方向。料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。
中型冲床自动化
中型冲床自动化是工艺评估方向。料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。
大型冲床自动化
大型冲床自动化是工艺评估方向。料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。
超大幅面定制
超大幅面定制是工艺评估方向。料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。
厚板锻造冲压
厚板锻造冲压是工艺评估方向。料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。
连续模 / 级进模
连续模 / 级进模是工艺评估方向。料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。
二次拉深工艺
二次拉深工艺是工艺评估方向。料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。
锂电池模组冲压
锂电池模组冲压是工艺评估方向。料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。
汽车零部件冲压
汽车零部件冲压是工艺评估方向。料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。
出口设备
出口设备是工艺评估方向。料宽、厚度、材料强度、步距、送料窗口、料架/整平阻力和模具导正条件须联合核对；冲床吨位或单一宽度不能决定全部适配性，最高宽度、厚度与速度也不能默认同时达到。
NCF-100 ~ NCF-700 + 定制 技术原理与工作机制
伺服驱动通过实际传动链带动滚轮，按控制器设定完成间歇送料。伺服编码器反馈的是其安装轴的运动；若没有独立材料位移反馈，不能由编码器分辨率证明板料不打滑或每次实际送料都达到±0.03mm。 现有产品图含齿轮，不能说同步带完全替代齿轮。放松与再次夹紧由实际机构配合模具导正时序实现。
NCF-100 ~ NCF-700 + 定制 安装指南
将送料机安装在经设备厂家认可、承载与刚度足够的固定工作台侧或独立支承上，与模具送料线对准；不得把通用送料机安装说明理解为固定到往复运动的冲床滑块。固定点、孔位、底座和防护按实际安装图设计，不统一指定四个M12孔。隔离电源、气源与储能后施工，再在受控低速条件下验证送料、放松、冲压时序与停机。 气动配置需依据受控气路文件核对压力、流量、洁净度及润滑，独立底座仍需可靠固定和对中；送料自动化也不能替代危险区防护与完整安全功能验证。
NCF-100 ~ NCF-700 + 定制 标配与选配配件
关于 NCF-100 ~ NCF-700 + 定制 的常见问题
怎样提交选型条件？
送料精度如何验收？
气动与伺服怎样选择？
放松装置什么时候动作？
安装与维护要注意什么？
使用循环数能直接算寿命几年吗？
投资回收期如何看？
