PZ 系列光电开关｜漫反射 / 镜面反射 / 对射三大类 · 8 型号全覆盖 · 0-15m 检测
32×23×12mm 微型机身 · 漫反射 150-400mm / 镜面反射 4m / 对射 15m · NPN/PNP 双输出 · IP65
| PZ-D6110 NPN | 100mm 标准款 / NPN 输出 / 白纸 30-150mm 黑纸 30-80mm |
| PZ-D8110 PNP | 100mm 标准款 / PNP 输出 / 白纸 30-150mm 黑纸 30-80mm |
| PZ-D6130 NPN | 300mm 长距款 / NPN 输出 / 白纸 30-400mm 黑纸 30-200mm |
| PZ-D8130 PNP | 300mm 长距款 / PNP 输出 / 白纸 30-400mm 黑纸 30-200mm |
| 标准检测物体 | 100×100mm 白色画纸 |
| 消耗电流 | ≤ 25mA |
PZ 系列 产品详解
戴迪斯科 DAIDISIKE PZ 系列光电开关传感器是工业自动化产线中最常用的物体检测元器件，全 8 个型号 + 三大检测原理覆盖从近距精密到 15m 远距离的所有场景。32×23×12mm 微型机身 + IP65 工业防护 + NPN/PNP 双输出 + 常开常闭可切换，是替代进口同类光电开关的国产优选。
三大检测原理全 8 型号矩阵：

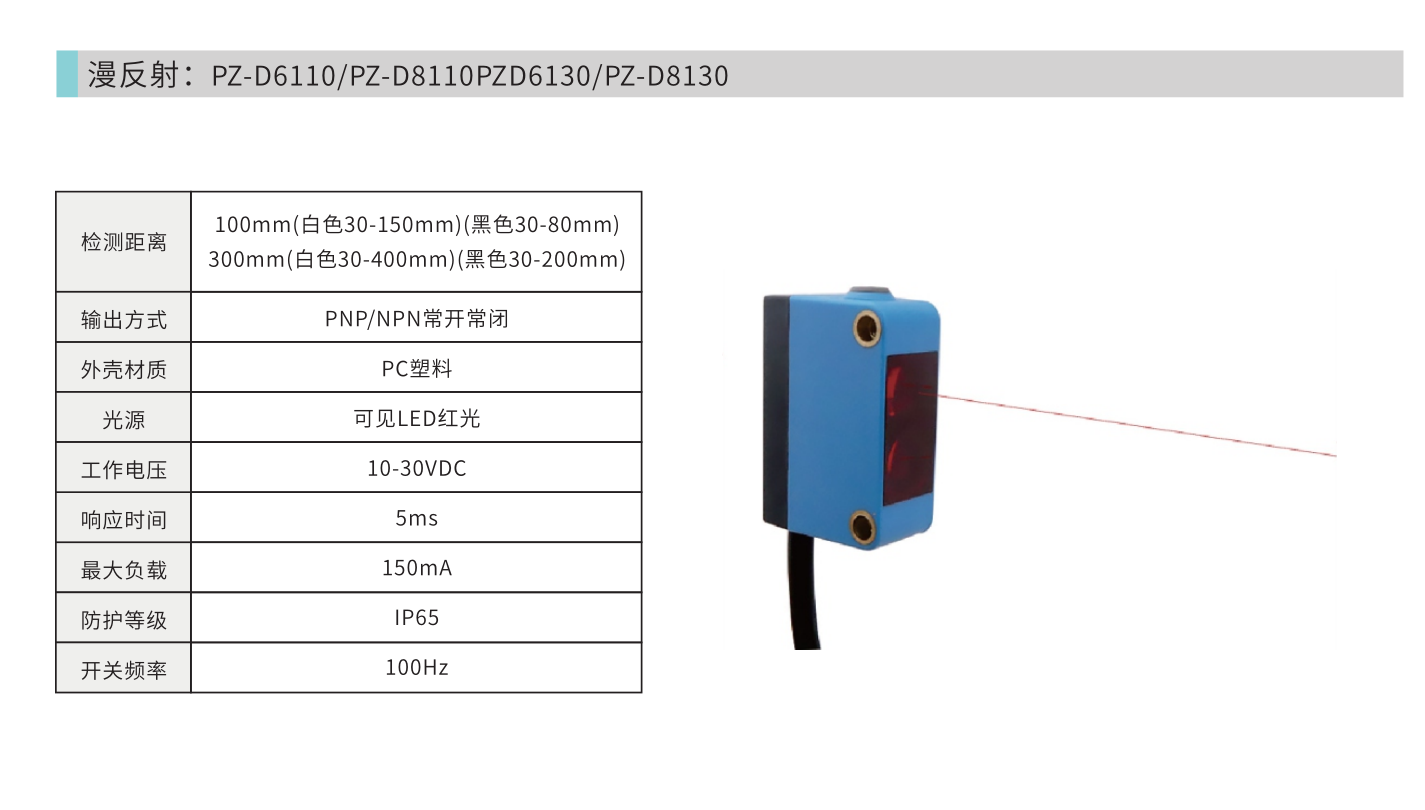

① 漫反射型（Diffuse）— 4 个型号：光由发射器照射物体后被反射回接收器，适合近距离检测不透明物体。
• PZ-D6110 NPN / PZ-D8110 PNP（100mm 标准款）：白纸 30-150mm / 黑纸 30-80mm 检测距离，消耗电流 ≤25mA，标准检测物体 100×100mm 白色画纸；
• PZ-D6130 NPN / PZ-D8130 PNP（300mm 长距款）：白纸 30-400mm / 黑纸 30-200mm 检测距离，消耗电流 ≤25mA，适合中近距离检测。

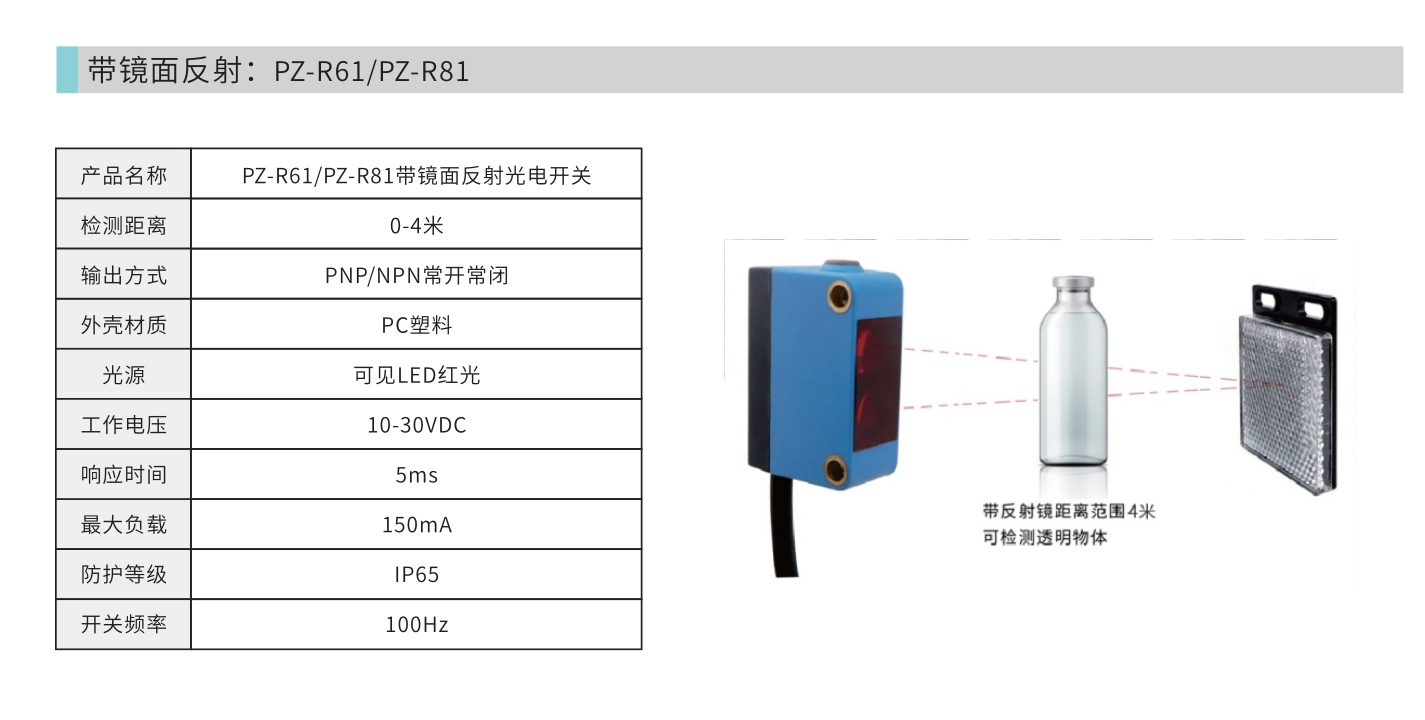

② 镜面反射型（Retroreflective）— 2 个型号：发射器和接收器在同一壳体，对面装反射板，光被反射板反射回接收器，物体阻挡光路即触发。
• PZ-R61 NPN / PZ-R81 PNP：检测距离 0-4m（4M），标准检测物体直径 ≥12mm 不透明物体，🔥 可检测透明物体（如玻璃瓶、塑料瓶）——这是镜面反射型的特有能力（漫反射检不到透明物体）。消耗电流 ≤45mA，空载电流 9mA。

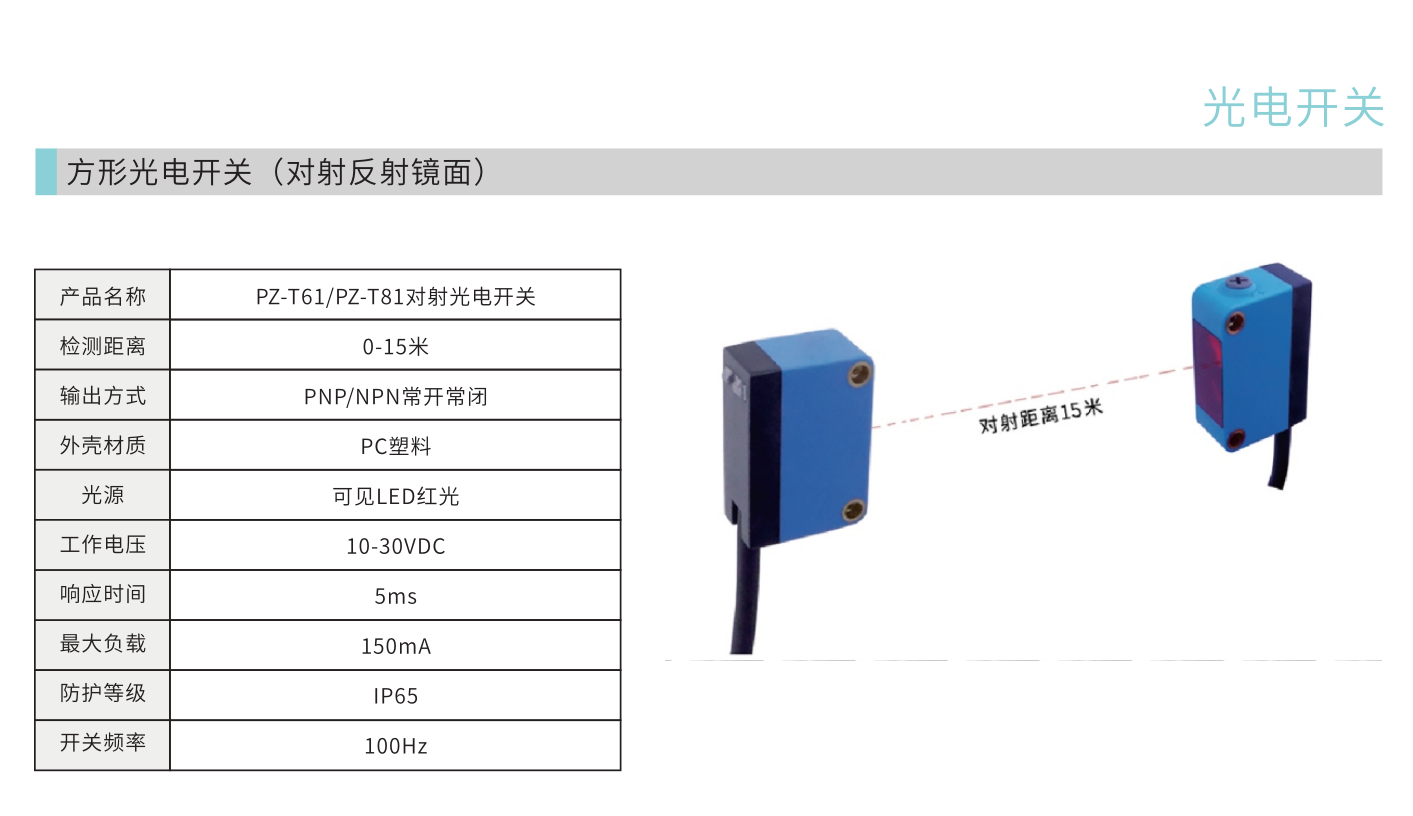

③ 对射型（Through-Beam）— 2 个型号：发射器和接收器分开安装、对射布置，物体阻挡光路即触发，检测距离最远 + 抗干扰出色 + 微小物体检测能力出色。
• PZ-T61 NPN / PZ-T81 PNP：检测距离 0-15m（15M），标准检测物体直径 ≥5mm 不透明物体，消耗电流：发射器 11mA / 接收器 9mA（空载 9mA）。是 PZ 系列检测距离最远的型号。
通用技术亮点：
① 32×23×12mm 微型机身 — 可安装在狭小空间，标准导轨 / 螺丝固定，PC 塑料外壳轻量化；
② 可见 LED 红光光源 — 便于现场对位 / 调试 / 故障诊断，不需要专业仪器对光；
③ 12-24V DC ±10% 宽电压供电 — 兼容工业 12V / 24V 控制系统，适应电压波动；
④ NPN / PNP 双版本 — 适配三菱 / 欧姆龙 / 信捷（NPN 系统）和西门子 / 倍福 / 罗克韦尔（PNP 系统）所有 PLC；
⑤ 常开 / 常闭可切换 — 白色控制线悬空（NC）或接 0V（NO），一个型号覆盖两种逻辑，不用换型号；
⑥ 100mA 标准负载（最大 150mA） — 残留电压 ≤1V，直接驱动继电器 / 接触器 / PLC 输入；
⑦ 1.0ms 极速响应 — 标准动作/回复各 1.0ms，100Hz 开关频率，适合高速产线检测；
⑧ 三重保护电路 — 浪涌保护 + 短路保护 + 极性反接保护，工业现场长期可靠；
⑨ 双 LED 指示灯 — 绿色（电源指示）+ 红色（信号/动作指示），现场调试 / 故障诊断秒级判断；
⑩ IP65 工业防护 — 防尘 + 防泼水，覆盖大多数车间环境（避免直接浸泡 / 高压水冲）。

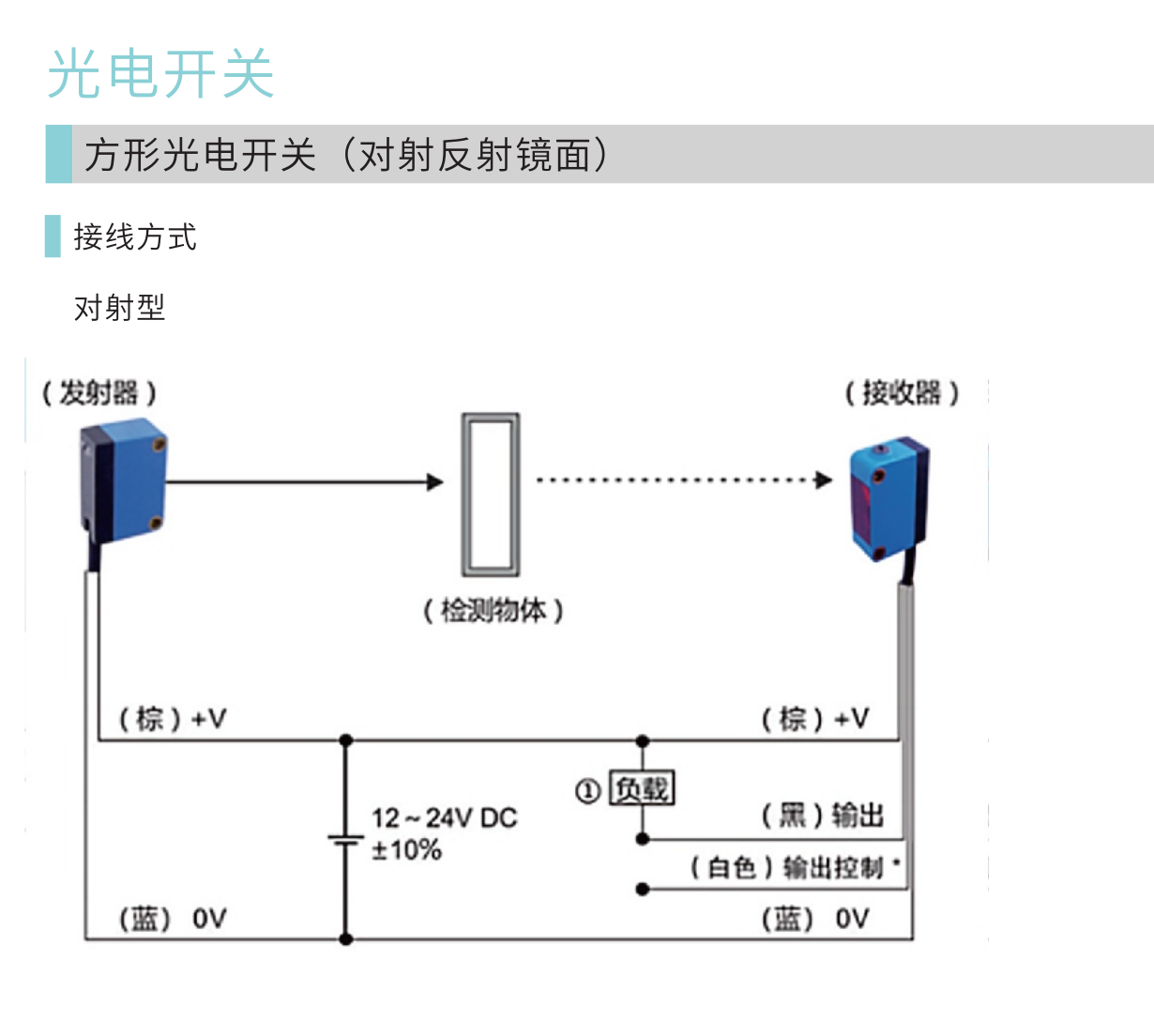

四线制接线（业内标准）：棕色线（+V 12-24V）/ 蓝色线（0V）/ 黑色线（输出）/ 白色线（常开/常闭切换控制）。对射型发射器仅 2 线（棕+蓝），接收器为完整四线。
环境适应性：工作温度 -25°C ~ +55°C（无结冰），保存 -40°C ~ +70°C；工作湿度 45-85% RH；抗振动 10-55Hz / 1.5mm 双振幅 / XYZ 各 2 小时；抗冲击 500m/s²（约 50G）X/Y/Z 各 10 次；抗光干扰 日光 ≤10,000 LX / 白炽灯 ≤3,000 LX；绝缘阻抗 ≥20MΩ（DC500V 兆欧表）；介电强度 AC 1000V 1min。
典型客户案例：① 某佛山饮料厂用 8 台 PZ-R61 镜面反射光电开关检测灌装线玻璃瓶到位（透明物体专款）；② 某东莞 3C 装配线用 16 台 PZ-D6110 漫反射光电检测 PCB 元件到位（消耗电流低 + IP65 防尘）；③ 某宁波包装机厂用 PZ-T61 对射光电（15m 长距）做包装机进料口检测；④ 某珠三角自动化线用 PZ-D8130 PNP 漫反射对接西门子 S7-1200 PLC（PNP 系统兼容）。
国产替代价值：PZ 系列在核心参数（32mm 微型 / 三大检测原理 / NPN/PNP 双版本 / 常开常闭可切换 / IP65 / 1ms 响应）上对标日系头部品牌同类光电开关系列等国际主流，价格约为进口品牌的 30%-40%。本地化备货、48 小时响应、提供 PLC 接线图 + 中文调试视频，佛山仓 24 小时发货。
为什么选择 PZ 系列
三大检测原理 8 型号
漫反射 4 款 + 镜面反射 2 款 + 对射 2 款，覆盖从近距精密到 15m 远距全场景。
32×23×12mm 微型机身
可安装在狭小空间，PC 塑料外壳轻量化，工业自动化产线最紧凑选项之一。
NPN / PNP 双版本
PZ-D6110/D6130/R61/T61 = NPN；PZ-D8110/D8130/R81/T81 = PNP，对接三菱/西门子全 PLC。
常开 / 常闭可切换
白色控制线悬空或接 0V 即可切换 NO/NC，一个型号覆盖两种逻辑。
可见 LED 红光光源
便于现场对位 / 调试 / 故障诊断，不需要专业仪器对光。
1.0ms 极速响应 / 100Hz
动作/回复各 1.0ms，100Hz 开关频率，适合高速产线检测。
镜面反射专项透明检测
PZ-R61/R81 可检测透明玻璃瓶、塑料瓶（漫反射型做不到）。
对射型 15m 远距
PZ-T61/T81 检测 0-15m 远距，直径 ≥5mm 微小物体也能检出。
三重保护电路
浪涌保护 + 短路保护 + 极性反接保护，工业现场长期可靠。
IP65 工业防护
防尘 + 防泼水，覆盖大多数车间环境（避免直接浸泡 / 高压水冲）。

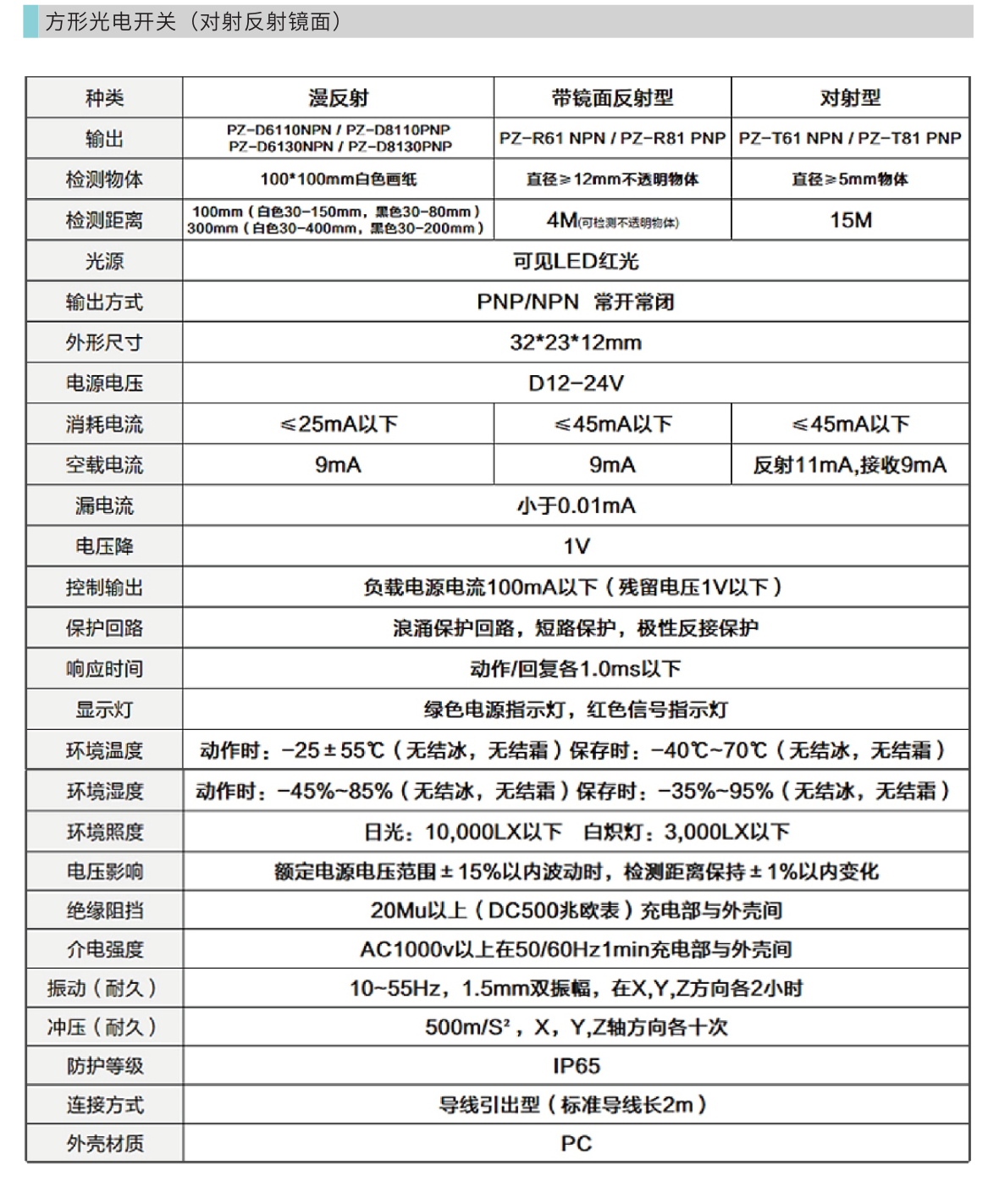

PZ 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
型号选型 · 漫反射型 100mm（4 款）
| PZ-D6110 NPN | 100mm 标准款 / NPN 输出 / 白纸 30-150mm 黑纸 30-80mm |
| PZ-D8110 PNP | 100mm 标准款 / PNP 输出 / 白纸 30-150mm 黑纸 30-80mm |
型号选型 · 漫反射型 300mm
| PZ-D6130 NPN | 300mm 长距款 / NPN 输出 / 白纸 30-400mm 黑纸 30-200mm |
| PZ-D8130 PNP | 300mm 长距款 / PNP 输出 / 白纸 30-400mm 黑纸 30-200mm |
型号选型 · 漫反射型 通用
| 标准检测物体 | 100×100mm 白色画纸 |
| 消耗电流 | ≤ 25mA |
型号选型 · 镜面反射型（2 款）
| PZ-R61 NPN | 0-4M 镜面反射 / NPN 输出 / 可检测透明物体（玻璃瓶） |
| PZ-R81 PNP | 0-4M 镜面反射 / PNP 输出 / 可检测透明物体（玻璃瓶） |
型号选型 · 镜面反射型 通用
| 标准检测物体 | 直径 ≥12mm 不透明物体（可检透明玻璃瓶） |
| 消耗电流 | ≤ 45mA（空载电流 9mA） |
型号选型 · 对射型（2 款）
| PZ-T61 NPN | 0-15M 对射 / NPN 输出 / 直径 ≥5mm 微小物体 |
| PZ-T81 PNP | 0-15M 对射 / PNP 输出 / 直径 ≥5mm 微小物体 |
型号选型 · 对射型 通用
| 标准检测物体 | 直径 ≥5mm 不透明物体 |
| 消耗电流 | 发射器 11mA / 接收器 9mA（空载 9mA） |
通用规格
| 品牌 | DAIDISIKE 戴迪斯科 |
| 外形尺寸 | 32 × 23 × 12 mm（微型机身） |
| 光源 | 可见 LED 红光 |
电气参数
| 电源电压 | 12 - 24V DC（允许波动 ±10%） |
| 输出方式 | NPN 或 PNP（按型号）/ 常开 / 常闭可切换（白色线控制） |
| 控制输出 | 负载电流 ≤100mA（最大负载能力 150mA） |
| 残留电压 | ≤ 1V |
| 响应时间 | 动作 / 回复各 ≤1.0ms（标准值，最高支持 5ms 宽泛响应） |
| 开关频率 | 100 Hz |
| 漏电流 | < 0.01 mA |
| 保护回路 | 浪涌保护 + 短路保护 + 极性反接保护（三重） |
状态指示
| 显示灯 | 绿色（电源指示）+ 红色（信号/动作指示） |

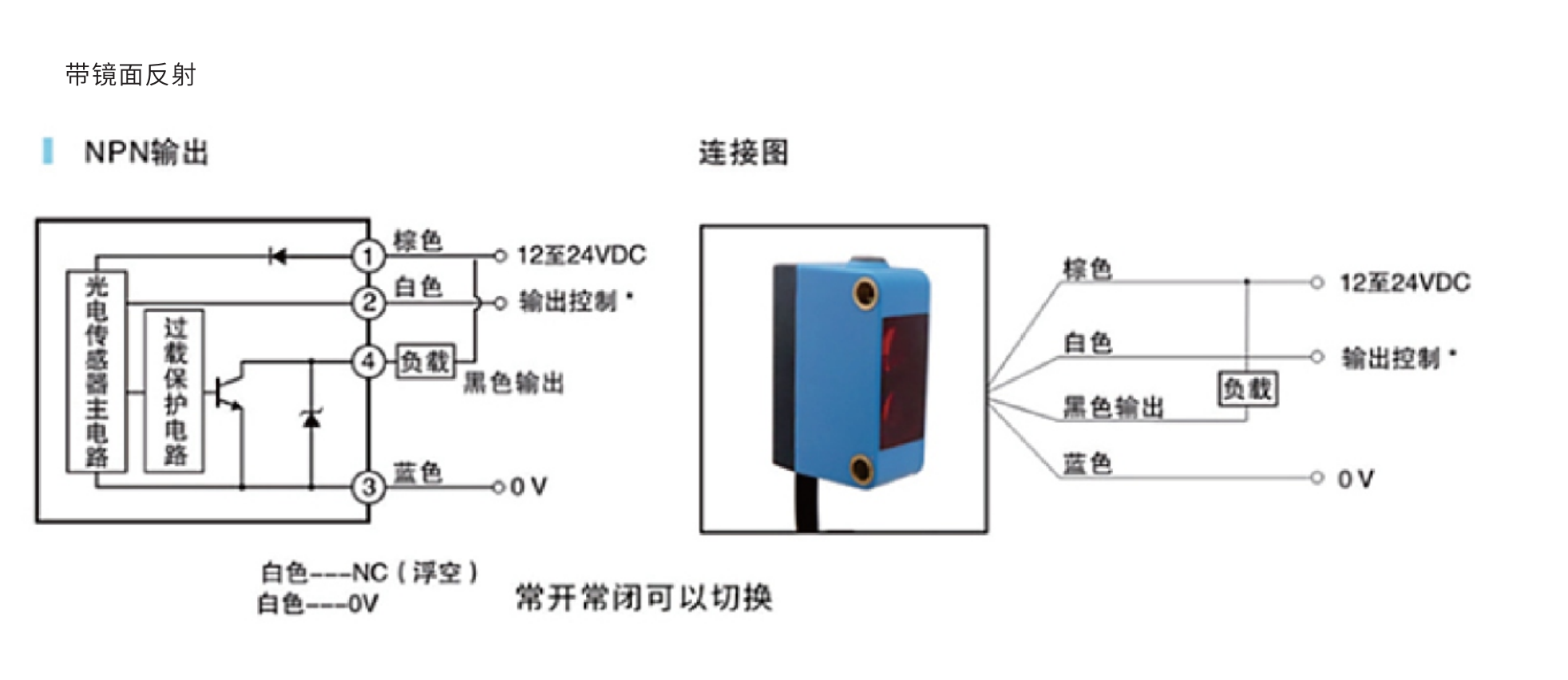

接线
| 连接方式 | 导线引出型（标准导线长 2 米） |
| 棕色线 (Brown) | 电源正极 +V（12-24V DC） |
| 蓝色线 (Blue) | 电源负极 0V |
| 黑色线 (Black) | 输出线（接负载） |
| 白色线 (White) | 输出控制线 / 常开常闭切换：悬空 = NC，接 0V = NO |
| 对射型发射器 | 通常只有棕色 + 蓝色 2 线（电源），接收器为完整 4 线 |
机械参数
| 外壳材质 | PC 塑料（轻量化、工业耐用） |
| 防护等级 | IP65（防尘 + 防泼水） |
环境参数
| 工作温度 | -25°C ~ +55°C（无结冰、无结霜） |
| 保存温度 | -40°C ~ +70°C（无结冰、无结霜） |
| 工作湿度 | 45% ~ 85% RH |
| 保存湿度 | 35% ~ 95% RH |
| 环境照度抗性 | 日光 ≤10,000 LX / 白炽灯 ≤3,000 LX |
| 电压影响 | 额定电源电压 ±15% 波动时，检测距离保持 ±1% 以内变化 |
| 绝缘阻抗 | ≥ 20 MΩ（DC 500V 兆欧表测，充电部与外壳间） |
| 介电强度 | AC 1000V 以上，50/60Hz 下 1 min（充电部与外壳间） |
| 抗振动（耐久） | 10-55 Hz，1.5mm 双振幅，X / Y / Z 各 2 小时 |
| 抗冲击（耐久） | 500 m/s²（约 50G），X / Y / Z 各 10 次 |
PZ 系列 典型应用行业
包装机进料 / 出料检测
PZ-T61 对射 15m 远距 / PZ-R61 镜面反射 4m，灌装机 / 装盒机 / 贴标机进出料口物体检测。
🔥 透明玻璃瓶 / 塑料瓶检测
PZ-R61/R81 镜面反射型专项能力 — 饮料厂 / 制药厂玻璃瓶到位、塑料瓶位置识别。
3C 装配产线
PZ-D6110 漫反射 100mm 检测 PCB 元件到位、屏幕贴合、手机壳定位。
印刷线物体检测
PZ-D6130 300mm 漫反射检测纸张到位、卷材尾端检测。
汽车冲压 / 装配
PZ-T61 对射 15m 远距检测汽车板件到位、机器人工位安全确认。
锂电池产线
PZ-D6110 漫反射检测电芯到位、PZ-R61 检测注液针头位置（透明溶液不干扰）。
物流分拣 / 输送线
PZ-T61 对射 15m 检测传送带物体通过 / 计数 / 防碰撞。
纺织 / 织物检测
PZ-D6110 漫反射检测织物到位、断线检测（配合 PNP 西门子 PLC）。
食品加工
PZ-R61 镜面反射检测食品包装袋到位、玻璃罐定位（IP65 适配湿润环境）。
电子计数 / 防错装
PZ-D6110 漫反射检测小型元件计数、装配工位防漏装。
PZ 系列 技术原理与工作机制
PZ 系列包含三大光学检测原理。漫反射型：光由发射器照射物体表面，物体反射的光回到接收器，接收到反射光信号时输出触发，适合近距离不透明物体检测。镜面反射型：发射器与接收器集成在同一壳体内、对面配置反射板，光正常由反射板反射回接收器；当物体（包括透明物体如玻璃瓶）进入光路时，光被折射/衰减、接收光强大幅下降，触发输出。对射型：发射器与接收器分开安装、对向布置在检测区域两侧，物体进入光路阻挡或衰减光束时触发输出，抗干扰能力强、检测距离最远。三种原理均采用可见 LED 红光光源，便于现场对位与调试诊断。
PZ 系列 安装指南
PZ 系列采用标准四线制接线：棕色线接电源正极（12-24V DC），蓝色线接负极（0V），黑色线为输出线接负载，白色线为常开/常闭切换控制线（悬空为常闭 NC，接 0V 为常开 NO）。对射型发射器仅需棕蓝两线供电，接收器为完整四线。可安装在工业导轨或用螺丝固定；镜面反射型对面需配置反射板确保光路对准。安装环境：避免阳光直射（强光 >10,000 LX 会干扰），避免长时间浸泡或高压水冲（IP65 仅防尘防泼水），远离变频器/大型电机至少 30cm 以避免电磁干扰。抗振 10-55Hz/1.5mm 双振幅，需用稳固支架确保光路对准，远距离对射应定期清洁镜头。工作温度 -25°C ~ +55°C，工作湿度 45%-85% RH。
PZ 系列 标配与选配配件
关于 PZ 系列 的常见问题
PZ 系列 3 种检测原理（漫反射 / 镜面反射 / 对射）怎么选？
PZ 系列怎么检测透明玻璃瓶？普通光电开关不行吗？
PZ 系列的 NPN 和 PNP 怎么选？接错会怎样？
PZ 系列的常开（NO）/ 常闭（NC）怎么切换？
PZ 系列的检测距离会受环境影响吗？精度多少？
PZ 对射型 15m 真的能用上吗？什么场景用？
PZ 系列价格 vs 进口品牌优势多大？质保多久？
PZ 系列安装环境有什么要求？需要日常维护吗？
