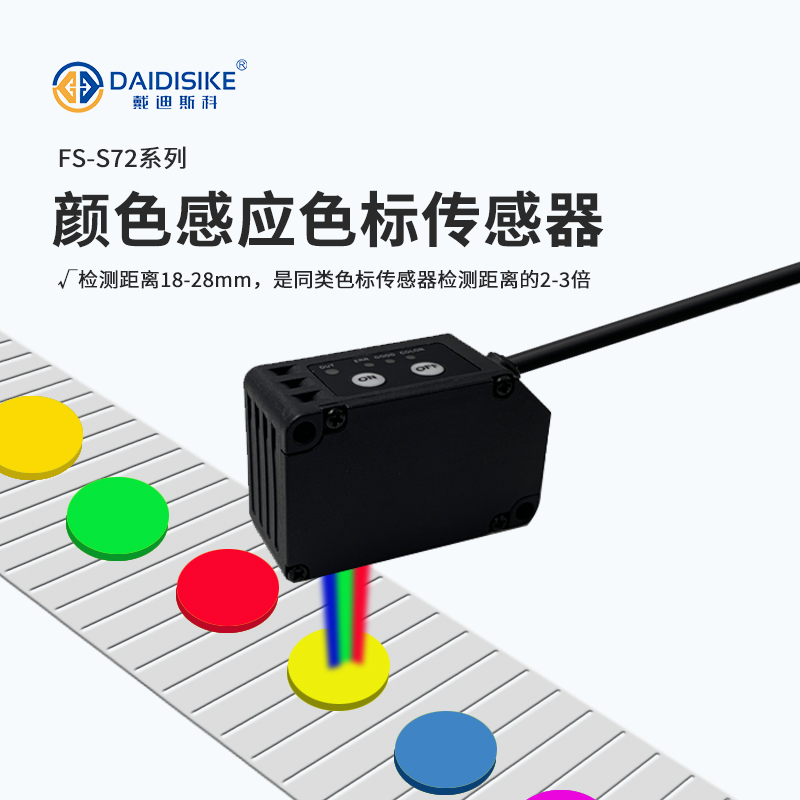

FS-S72 色标传感器|200μs 高速响应|18-28mm 检测窗口|NPN/PNP 双版本|包装贴标定位
18–28mm检测距离|200μs以下响应|NPN/PNP按型号选择
| 检测距离 | 18–28mm;实际材料、反差和入射条件需验证 |
| 反应时间 | 200μs以下(厂家规格图) |
| 输出版本 | FS-S72:NPN;FS-S72P:PNP |
| 色标/彩色 | 按实际版本说明设置并用真实样品验证 |

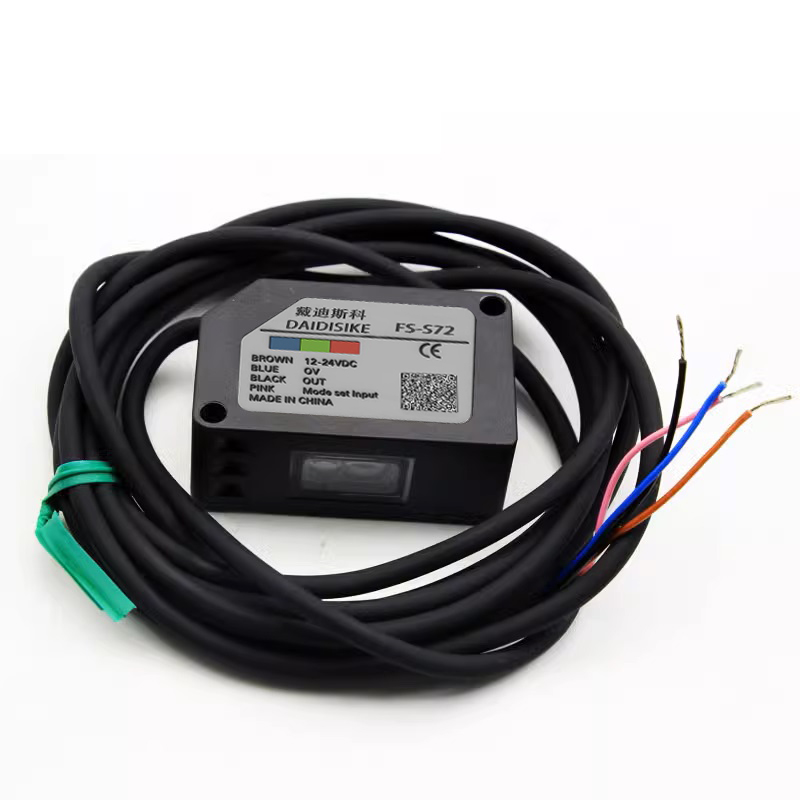

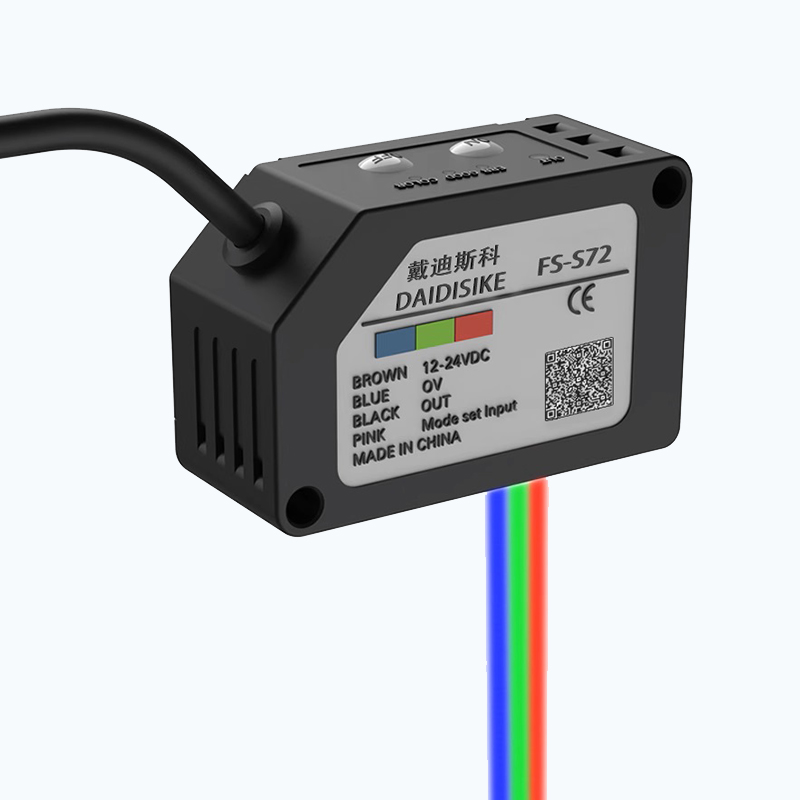

| 供电 | 厂家规格图写24V±10%,现有铭牌照片出现12–24V,存在版本口径差异。不可据此自行扩大供电范围,应按实际交付铭牌确认。 |

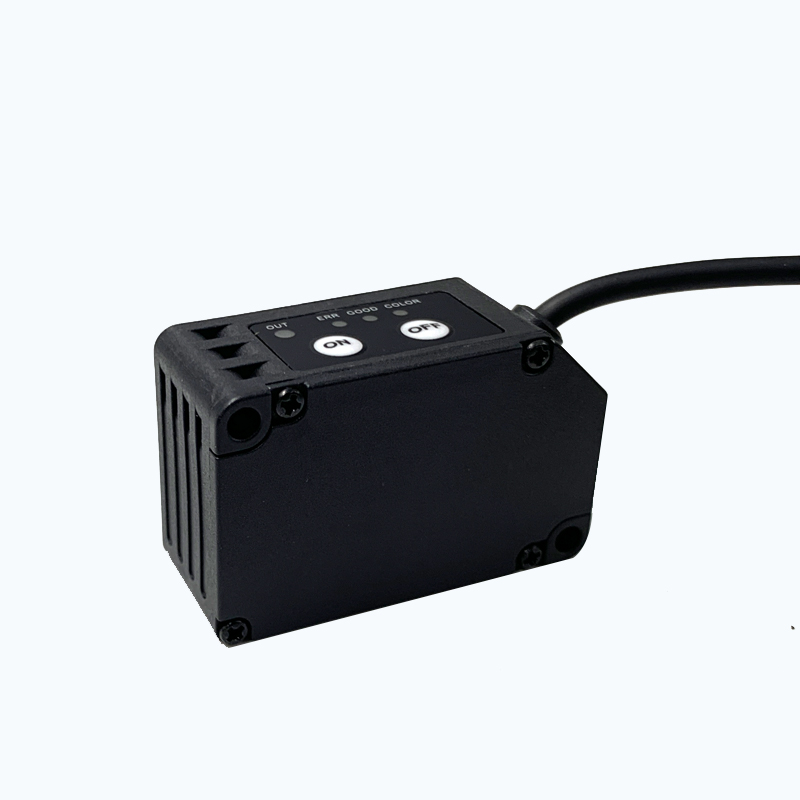

FS-S72 产品详解
FS-S72用于识别色标与背景的反差或相应颜色条件,为包装、印刷、贴标等工艺提供检测信号。检测成功率需结合材料、光泽、色差、光斑和运动速度确认;不能承诺“各种颜色都稳定检测”,也不等于读取二维码内容。
已核对信息。 FS-S72为NPN、FS-S72P为PNP版本;厂家规格图列18–28mm检测距离、200μs以下响应,以及色标/彩色模式。
版本与参数边界。 厂家规格图写24V±10%,现有铭牌照片出现12–24V,存在版本口径差异。不可据此自行扩大供电范围,应按实际交付铭牌确认。
如何选样和调试。 提供真实色标和背景样品,在实际安装高度、光泽和线速下记录检出、漏检和位置重复性。响应时间是影响因素之一,不能直接等同于定位抖动;控制器输入滤波与料带运动也需计入。NPN/PNP应按实际输入卡的电路确认,不按PLC品牌或国家分类猜测。
FS-S72 选型前需要确认什么?
FS-S72用于工艺色标/颜色条件检测。先用真实料带和背景验证,再按实际PLC输入选择NPN/PNP;三维模型只用于结构核对,不代替规格或接线说明。
可左右滑动查看完整核对表
| 核对项目 | 判断条件 | 咨询时准备的资料 |
|---|---|---|
| 材料与背景 | 区分色标颜色、底色、光泽、透明/反光层及批次变化,不承诺所有颜色均可稳定检测。 | 真实料带、色标/背景照片及不利样品 |
| 位置与速度 | 以18–28mm标称检测范围作为测试起点,记录安装距离、角度、料带抖动、线速与控制器滤波。 | 色标尺寸、实际安装空间、最大线速和触发需求 |
| NPN/PNP版本 | 厂家规格图列FS-S72为NPN、FS-S72P为PNP;按实际输入卡和接线图选择,不凭PLC品牌判断。 | 完整型号、PLC输入卡型号及电路图 |
| 供电待确认 | 规格图的24V±10%与铭牌照片的12–24V口径不同,需取得对应交付版本说明,不能自行合并或扩大范围。 | 拟交付铭牌、受控规格及厂家书面版本确认 |
| 下载资料 | 当前本页可下载STEP三维模型;完整PDF规格书、尺寸及接线版本需另行提供,不能从STEP推断电气参数。 | 所需资料清单和版本要求 |
为什么选择 FS-S72
用于工艺色标检测
FS-S72为NPN、FS-S72P为PNP版本;厂家规格图列18–28mm检测距离、200μs以下响应,以及色标/彩色模式。
按真实材料调试
分别测试颜色反差、光泽、运动与背景,不把标称距离当所有目标的稳定保证。
按实际输入卡匹配
NPN/PNP、供电和负载按铭牌及图纸核对,不按品牌猜测。
FS-S72 技术参数与待确认项
参数按厂家规格图及现有铭牌资料整理,不代表本页已完成现场实测。供电标注存在版本差异,接线前须按完整交付型号确认,并在真实材料与线速下验证。
已核参数
| 检测距离 | 18–28mm;实际材料、反差和入射条件需验证 |
| 反应时间 | 200μs以下(厂家规格图) |
型号
| 输出版本 | FS-S72:NPN;FS-S72P:PNP |

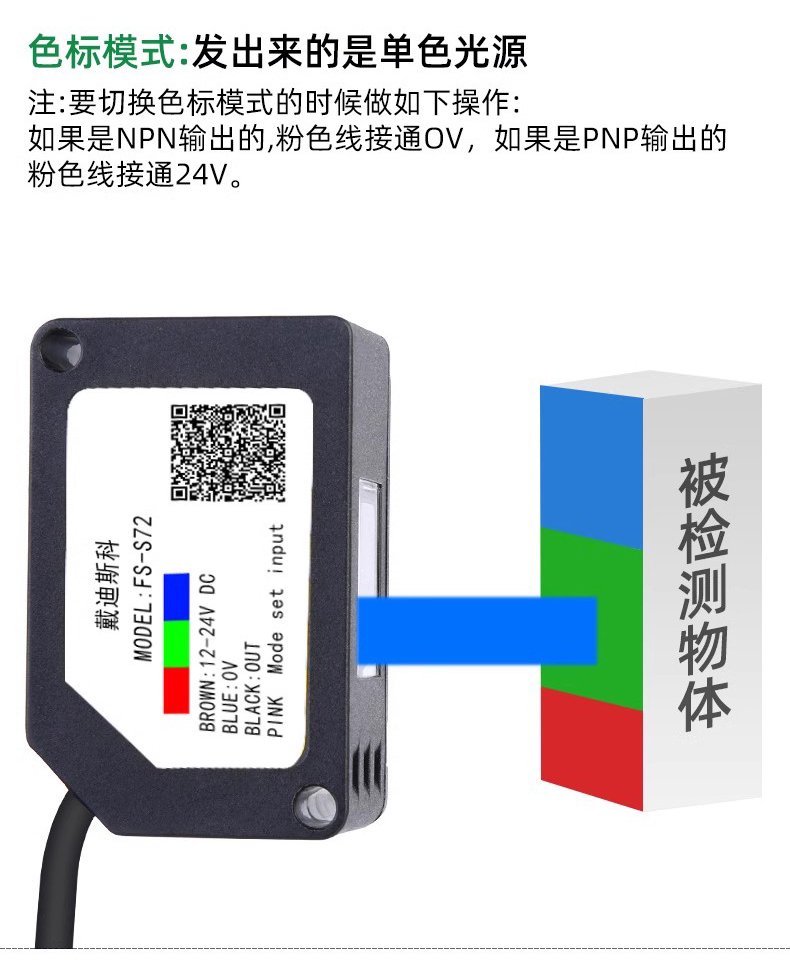

工作模式
| 色标/彩色 | 按实际版本说明设置并用真实样品验证 |
电气核对
| 供电 | 厂家规格图写24V±10%,现有铭牌照片出现12–24V,存在版本口径差异。不可据此自行扩大供电范围,应按实际交付铭牌确认。 |
FS-S72 标准选型对照表
厂家规格图中的FS-S72输出版本,供电按实际交付铭牌复核。
| 型号 | 输出 | 距离 | 响应 |
|---|---|---|---|
| FS-S72 | NPN | 18–28mm | 200μs以下 |
| FS-S72P | PNP | 18–28mm | 200μs以下 |
FS-S72 典型应用行业
包装机 / 制袋机
料膜电眼色标检测,触发裁切 / 封口 / 制袋定位。
贴标机
标签定位、标签间隙旁印刷标记检测。
印刷 / 分切
套色标记检测、分切定位触发。
颜色一致性核对
彩色模式下对包装材料 / 部件做简单的颜色一致核对。
FS-S72 技术原理与工作机制
FS-S72为NPN、FS-S72P为PNP版本;厂家规格图列18–28mm检测距离、200μs以下响应,以及色标/彩色模式。 光学反差/颜色条件触发工艺信号,不具有条码解码意义。检测阈值、延时与滤波应与料带节拍匹配,结果通过真实材料测试验证。
FS-S72 安装指南
先确认FS-S72完整交付型号与铭牌,安装在色标实际经过的轨迹上;以18–28mm标称检测范围作为测试起点,再测试光泽、角度、抖动和线速。按该版本说明完成学习,不套用其他型号固定按键秒数。厂家规格图写24V±10%,现有铭牌照片出现12–24V,存在版本口径差异。不可据此自行扩大供电范围,应按实际交付铭牌确认。 接线前断电,不将检测传感器当人员防护装置。
FS-S72 逐型号替换条件 对比
按完整型号、接口、适用条件与证据逐项比较,不因品牌或部分参数接近就推断等效互换。
| 对比维度 | 戴迪斯科 FS-S72 | 其他候选型号核对 |
|---|---|---|
| 选型测试 | 真实色标与背景、实际线速和PLC输入条件下测试 | 同样核对完整型号并同条件比较,不承诺固定价差或无改线互换 |
关于 FS-S72 的常见问题
FS-S72有哪些已核对参数?
哪些信息需要按交付版本确认?
NPN或PNP怎么选择?
能读二维码或保证所有颜色检出吗?
响应快就一定定位更准吗?
本页STEP文件可以代替PDF规格书或接线图吗?
FS-S72 产品资料
当前提供的是STEP三维模型,不是PDF规格书或电气接线图。完整规格、供电版本、尺寸与接线资料请在订货前按交付型号确认。
