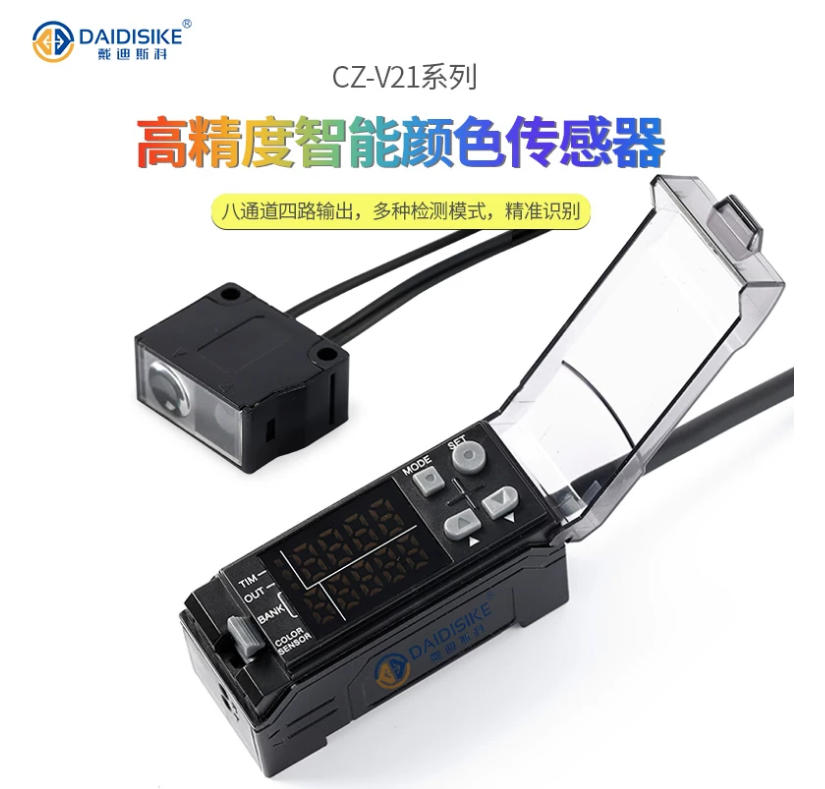

CZ-V21 多功能多通道色标传感器｜RGB 三色 · 8 通道 · 识别 3000+ 颜色
RGB 三色 LED · 8 通道并行检测 · 微色差识别 · 兼容所有光纤探头
| 放大器型号 | CZ-V21（NPN）/ CZ-V21P（PNP） |
| 配套探头 | CZ-V35（大光点长距离 28-52mm）/ CZ-V37（小光斑消光泽 11-20mm） |
| 光纤兼容性 | 外接光纤接口，兼容所有反射型光纤探头 |
| 光源 | RGB 三色 LED（红 665nm / 绿 520nm / 蓝 465nm，三个独立彩色 LED） |
| 颜色识别能力 | 3000+ 种颜色 + 微色差识别 |
| 数据处理 | 三重 16 位计算（每个颜色 16 bit 数据） |
CZ-V21 产品详解
CZ-V21 是戴迪斯科 DAIDISIKE 的**旗舰多功能多通道色标传感器**，采用**三重 16 位计算的 RGB 三色 LED 光源**（红 665nm / 绿 520nm / 蓝 465nm），结合三个独立的彩色 LED 与高灵敏接收器，可**精准识别 3000+ 种颜色**与极微小的色差（业内顶尖识别精度）。 **核心创新**：① **8 个独立检测通道**——可同时检测 4 种或 8 种不同颜色（教学完成后通道间互不干扰），相比单通道色标传感器**节省 75% 设备成本和空间**；② **三重 16 位数据计算**——每个颜色信号在接收器中被转换成 16 位数据进行识别，确保识别精度远高于传统 8 位色标传感器；③ **多种检测模式**（C / C+I / Super I）——通过外部输入信号一键切换不同检测策略，适应高速 / 微色差 / 反光物体等不同应用；④ **微色差识别功能**——业内首创的色差分析算法，能区分肉眼难以分辨的相近色（如同色系印刷品、淡色 OCA 胶带、相近颜色塑料件）；⑤ **专为自身不发光物体设计**——区别于光电式或激光式，适合检测纸张 / 织物 / 塑料 / 金属表面色标、印刷色块、贴标位置等。 **多探头兼容架构**：CZ-V21 配套两款专用色标探头——**CZ-V35 大光点长距离型**（检测距离 28-52mm，光斑直径 4.5mm，适合远距离 / 大物体色标）和 **CZ-V37 消除光泽小光束点型**（检测距离 11-20mm，光斑直径 1mm，适合精密 / 反光物体色标）；同时配备外接光纤接口，**兼容所有反射型光纤探头**，灵活适配复杂安装场景。 **完整指示与诊断**：色彩指示灯（C / C+I 模式亮）+ 感测头指示灯 + 输出指示灯 + 资料库指示灯（C / C+I 模式），双数字显示屏（红色当前值监视器 + 绿色设定值监视器）+ 通道数显示，SET / MODE 按钮 + 手动调节器，现场调试 5 分钟上手。 **典型应用场景**：① 印刷包装机色标定位（烟标 / 纸盒 / 标签）；② 锂电池产线极片色差检测（叠片 / 卷绕前异色筛选）；③ 3C 装配检测芯片在封装压纹中的正反面；④ 食品饮料瓶标贴标位置识别（彩色不同口味）；⑤ 汽车内饰件多色塑料件分拣；⑥ 纺织印染色差实时监控；⑦ 检测不同颜色的杯子 / 容器 / 包装盒。 **国产替代**：CZ-V21 在核心参数（3000+ 颜色识别 / 三重 16 位 RGB / 8 通道并行 / 微色差 / 兼容所有光纤探头）上对标日系头部品牌 LR-W / FS-N40 系列、德系头部品牌 BFI 智能彩色传感器系列等国际主流，**价格约为进口品牌的 30%-40%**，本地化备货、48 小时响应、提供中文调试软件 + 远程示教指导。NPN（CZ-V21）/ PNP（CZ-V21P）双版本可选，4 路集电极开路输出（最大 40V DC，每路 100mA，4 路总 200mA），4 种响应时间档（200μs / 1ms / 4ms / 8ms）覆盖高速到精密场景，标配逆电极 / 过流 / 过压三重保护电路。
为什么选择 CZ-V21
精准识别 3000+ 种颜色
三重 16 位计算 RGB 三色光源，业内顶尖色彩识别精度。
8 通道并行检测
可同时检测 4 种或 8 种颜色，相比单通道节省 75% 设备成本和空间。
RGB 三色 LED 光源
红 665nm + 绿 520nm + 蓝 465nm 三个独立 LED，覆盖全色域。
三重 16 位数据计算
每个颜色信号转换 16 位数据识别，精度远超传统 8 位色标传感器。
微色差识别功能
业内首创色差分析算法，可区分肉眼难辨的相近色。
200μs 极速响应
HSP 模式 200μs / FINE 1ms / TURBO 4ms / SUPER 8ms 四档可选。
NPN / PNP 双版本
CZ-V21（NPN）和 CZ-V21P（PNP）适配西门子 / 三菱 / 欧姆龙各类 PLC。
多种检测模式
C / C+I / Super I 三模式 + 外部输入切换，适应不同应用。
三重保护电路
逆电极保护 + 过流保护 + 过电压保护，工业现场稳定可靠。
兼容所有光纤探头
配套 CZ-V35 / CZ-V37 专用探头 + 兼容所有反射型光纤探头。
CZ-V21 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。

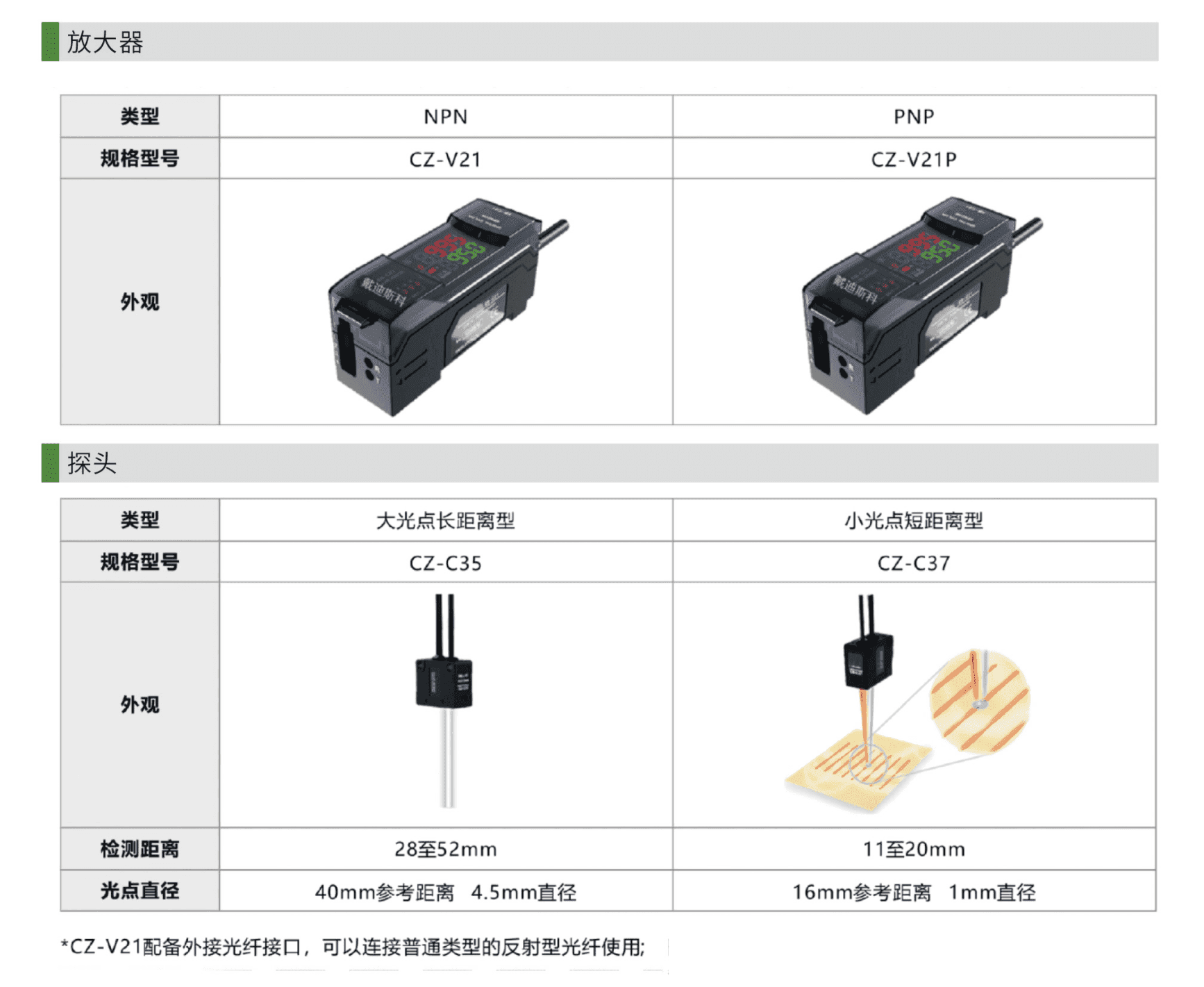

型号系列
| 放大器型号 | CZ-V21（NPN）/ CZ-V21P（PNP） |
| 配套探头 | CZ-V35（大光点长距离 28-52mm）/ CZ-V37（小光斑消光泽 11-20mm） |
| 光纤兼容性 | 外接光纤接口，兼容所有反射型光纤探头 |
光学参数
| 光源 | RGB 三色 LED（红 665nm / 绿 520nm / 蓝 465nm，三个独立彩色 LED） |
| 颜色识别能力 | 3000+ 种颜色 + 微色差识别 |
| 数据处理 | 三重 16 位计算（每个颜色 16 bit 数据） |
| 通道数 | 8 个独立检测通道（可同时检测 4 或 8 种颜色） |
| 响应时间 | 200μs（HSP）/ 1ms（FINE）/ 4ms（TURBO）/ 8ms（SUPER）四档可选 |
| 环境光抗扰 | 白炽灯 ≤ 10,000 lux，日光 ≤ 20,000 lux |

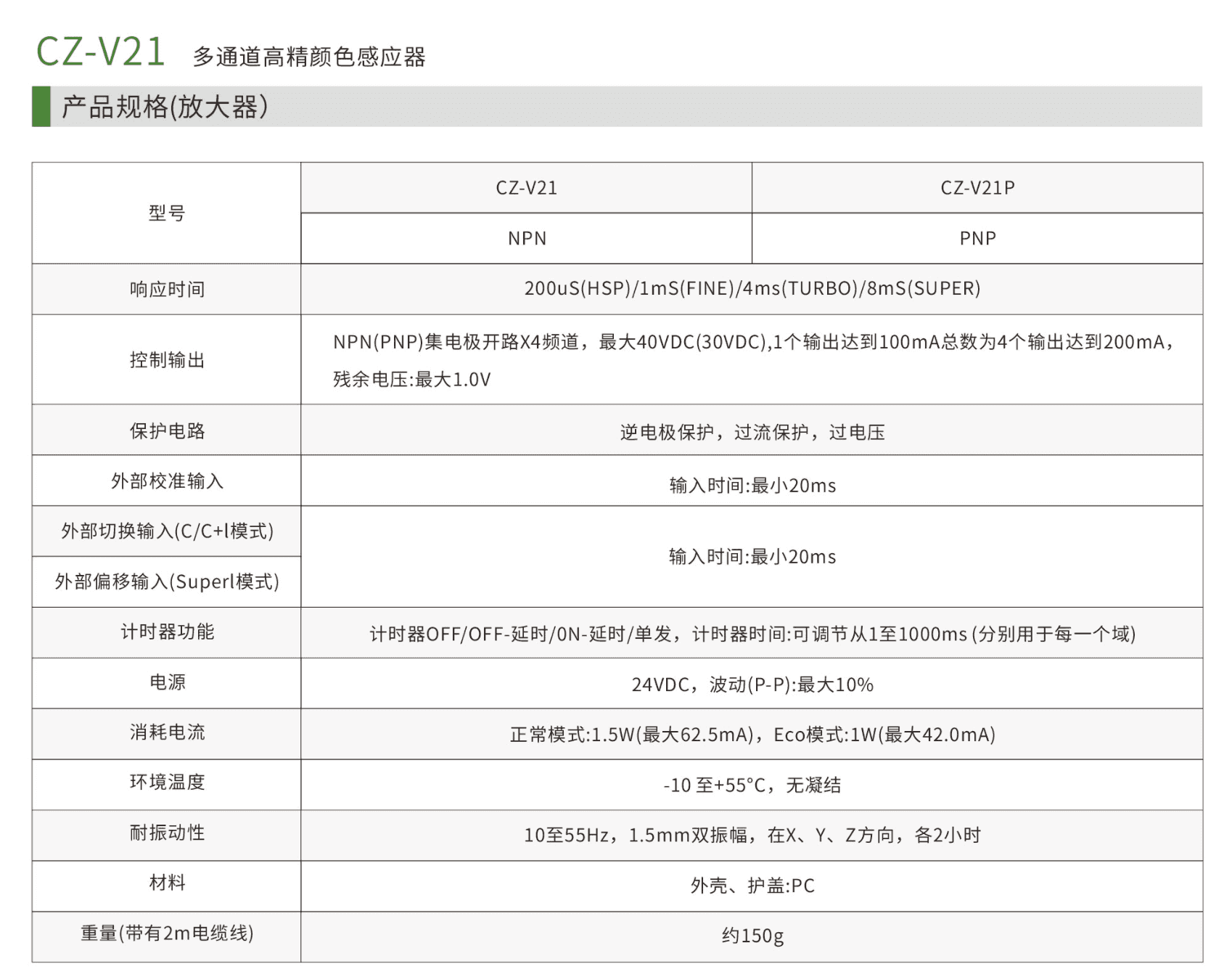

电气参数
| 电源 | 24V DC，波动 (P-P) 最大 10% |
| 功耗 | 正常模式 1.5W（最大 62.5mA）/ Eco 模式 1W（最大 42.0mA） |
| 控制输出 | NPN（CZ-V21）/ PNP（CZ-V21P）集电极开路 × 4 频道 |
| 输出电压 | 最大 40V DC（NPN）/ 30V DC（PNP） |
| 输出电流 | 单路 100mA / 4 路总数 200mA，残余电压 ≤ 1.0V |
| 保护电路 | 逆电极保护 + 过流保护 + 过电压保护 |
| 外部校准输入 | 最小 20ms |
| 外部切换输入（C / C+I 模式） | 最小 20ms |
| 外部偏移输入（Super I 模式） | 最小 20ms |
| 计时器功能 | OFF / OFF-延时 / ON-延时 / 单发，1-1000ms 可调（每域独立） |

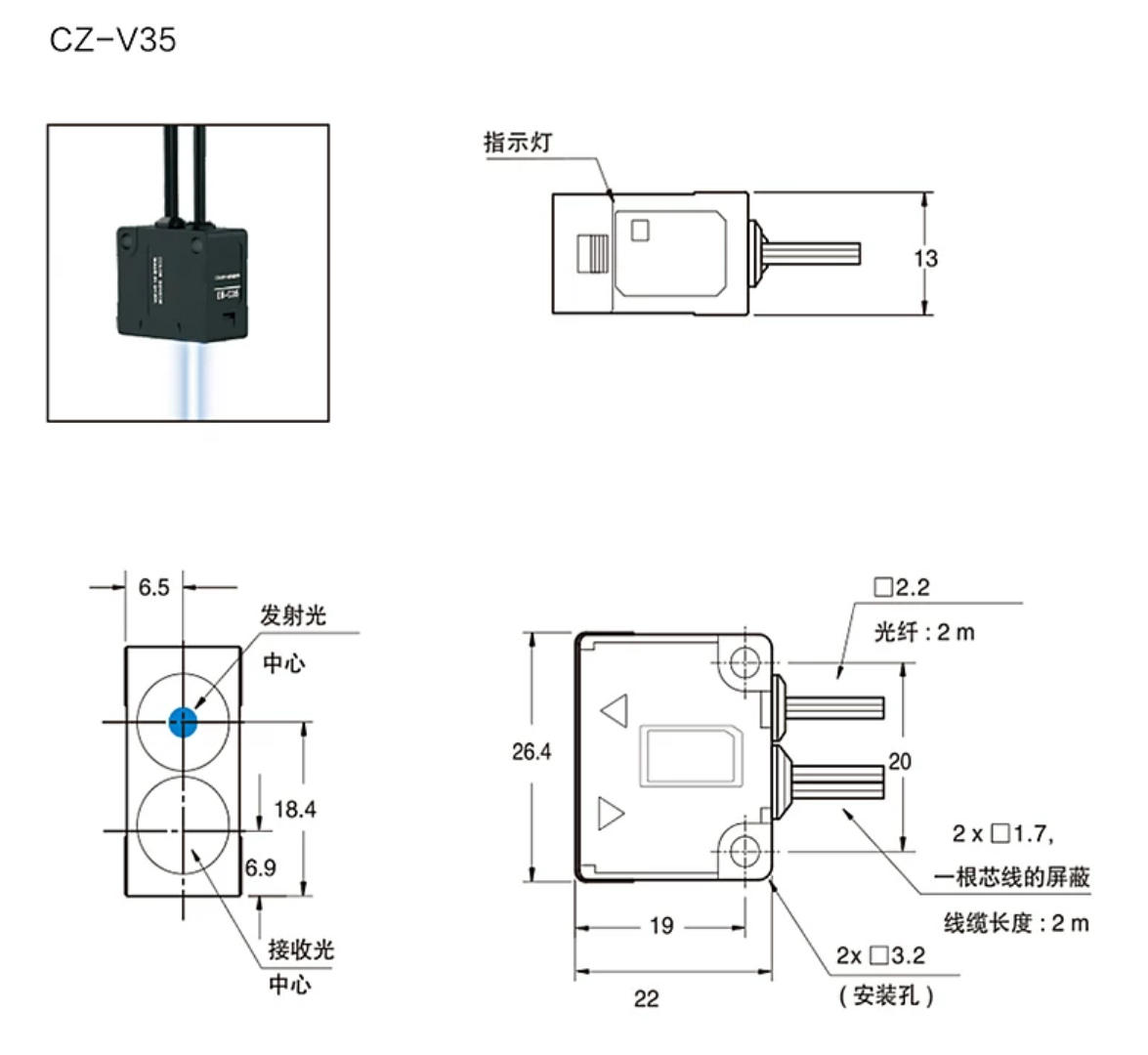

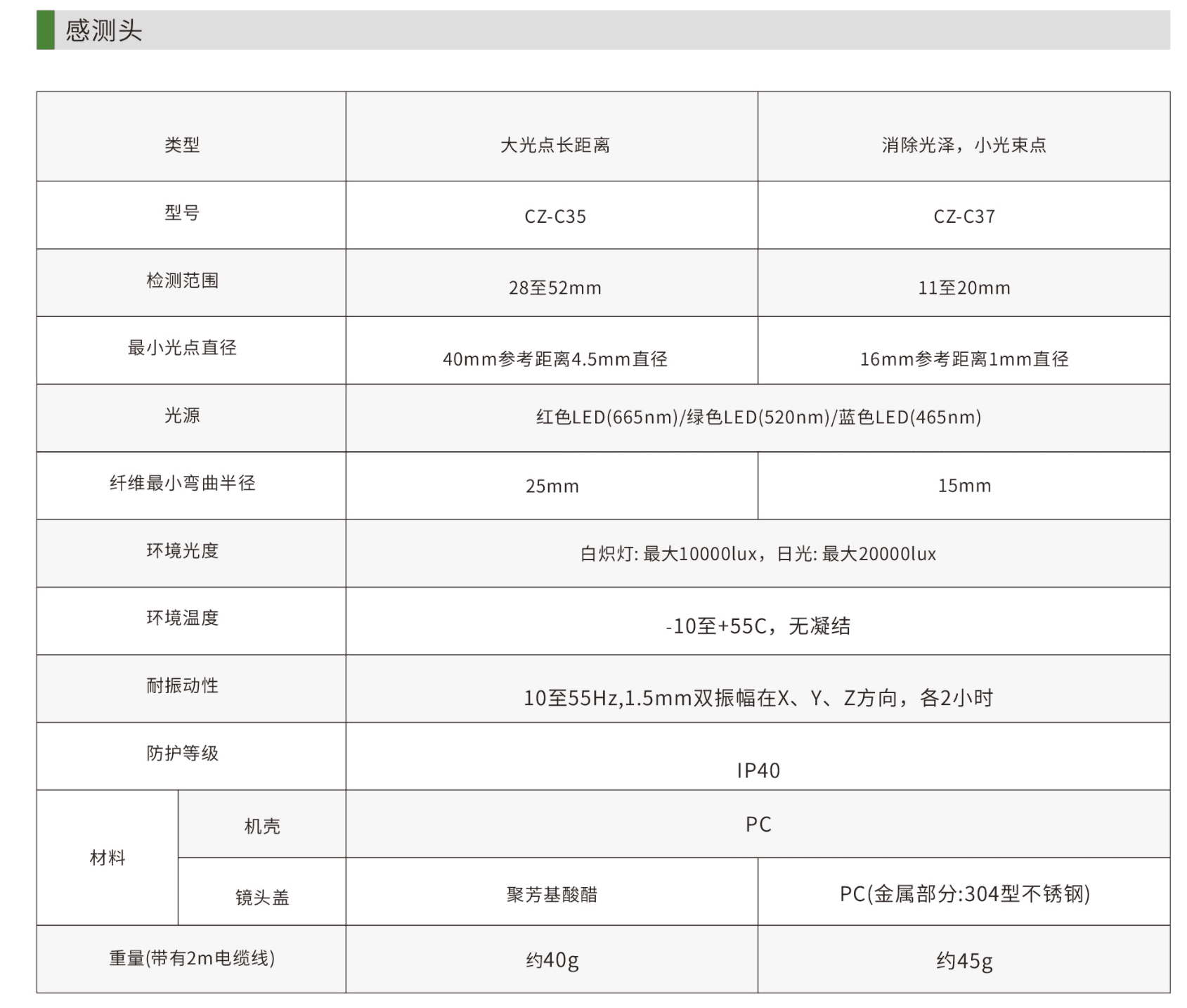

感测头参数（CZ-V35 大光点）
| 检测距离 | 28 至 52 mm |
| 最小光点直径 | 40mm 参考距离 / 4.5mm 直径光斑 |
| 纤维最小弯曲半径 | 25 mm |
| 重量（含 2m 电缆） | 约 40 g |

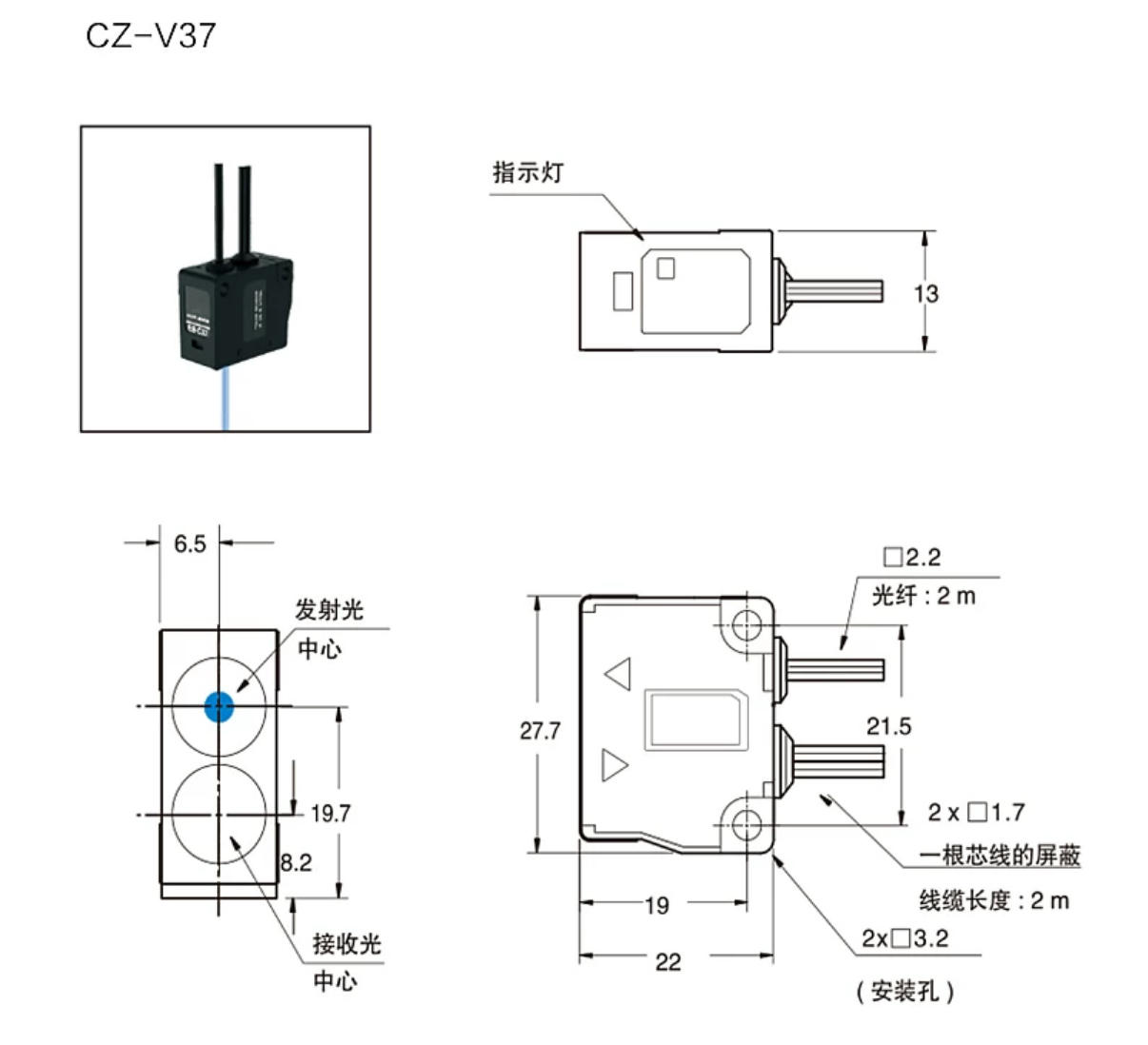

感测头参数（CZ-V37 小光斑）
| 检测距离 | 11 至 20 mm |
| 最小光点直径 | 16mm 参考距离 / 1mm 直径光斑 |
| 纤维最小弯曲半径 | 15 mm |
| 重量（含 2m 电缆） | 约 45 g |
| 镜头盖材质 | PC（金属部分：304 不锈钢） |

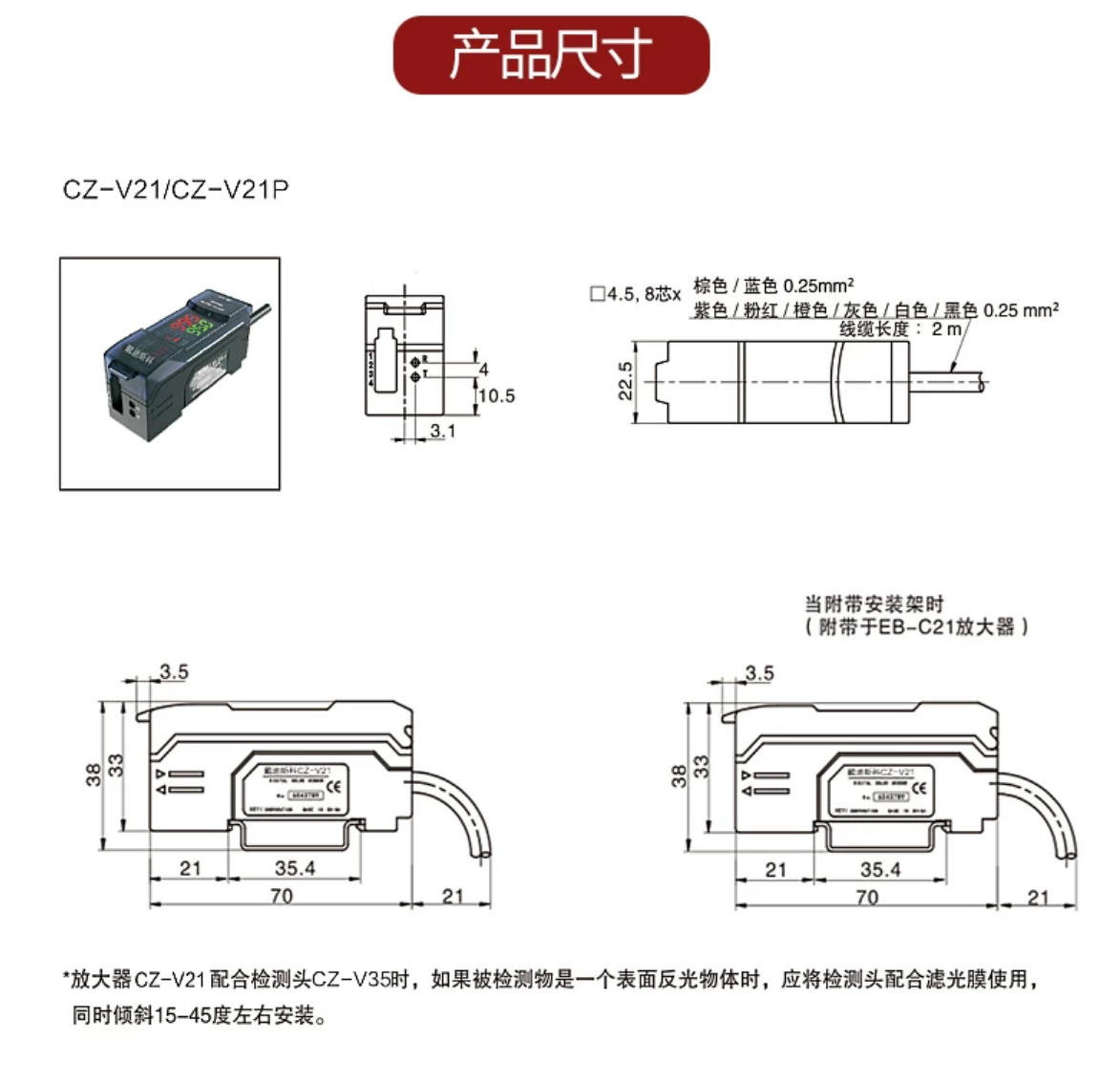

机械参数
| 放大器外壳材质 | PC（外壳与护盖） |
| 感测头防护等级 | IP40 |
| 放大器重量 | 约 150 g（含 2m 电缆） |
环境参数
| 工作温度 | -10°C ~ +55°C，无凝结 |
| 耐振动性 | 10-55 Hz，1.5mm 双振幅，X / Y / Z 三方向各 2 小时 |

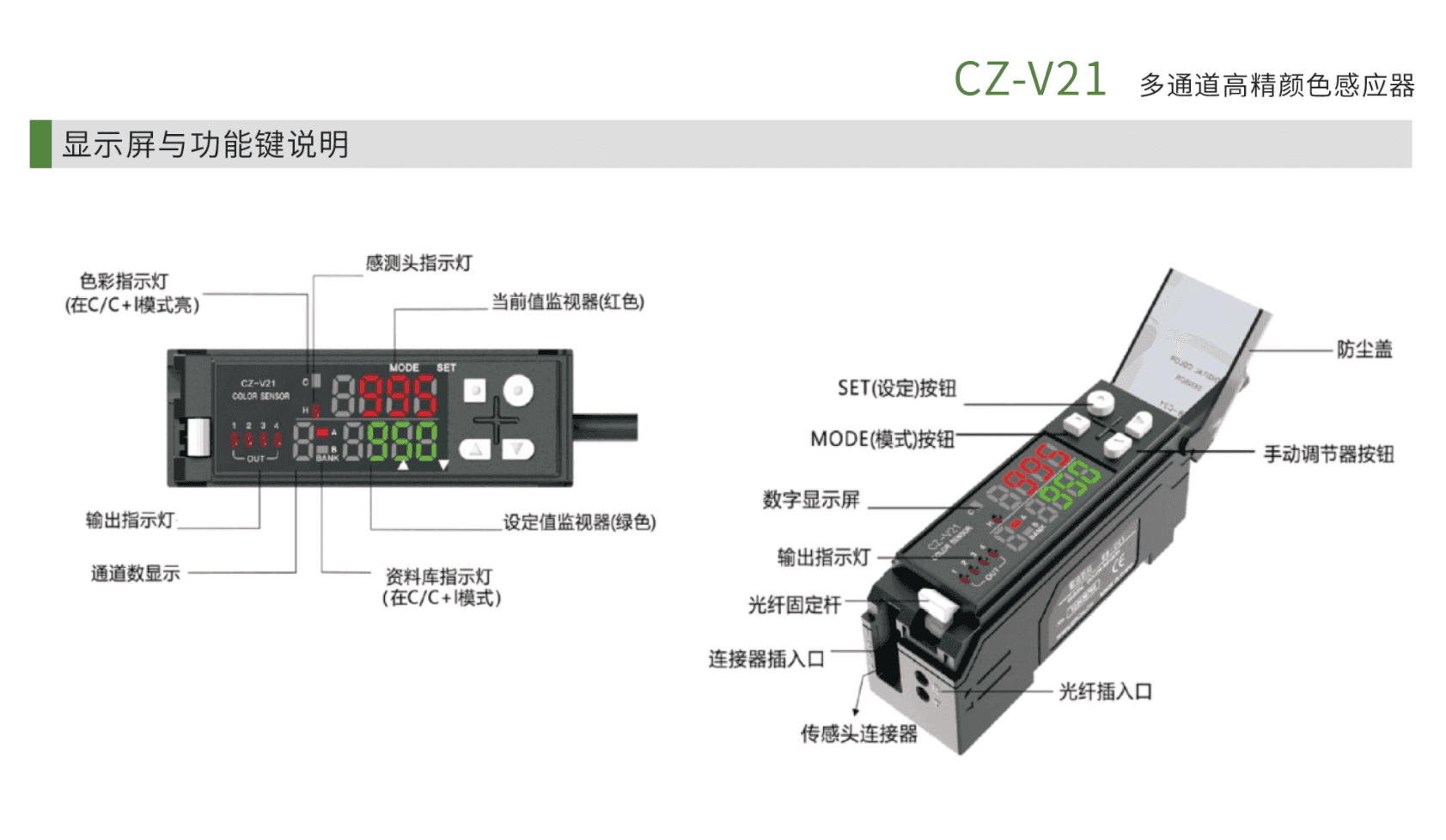

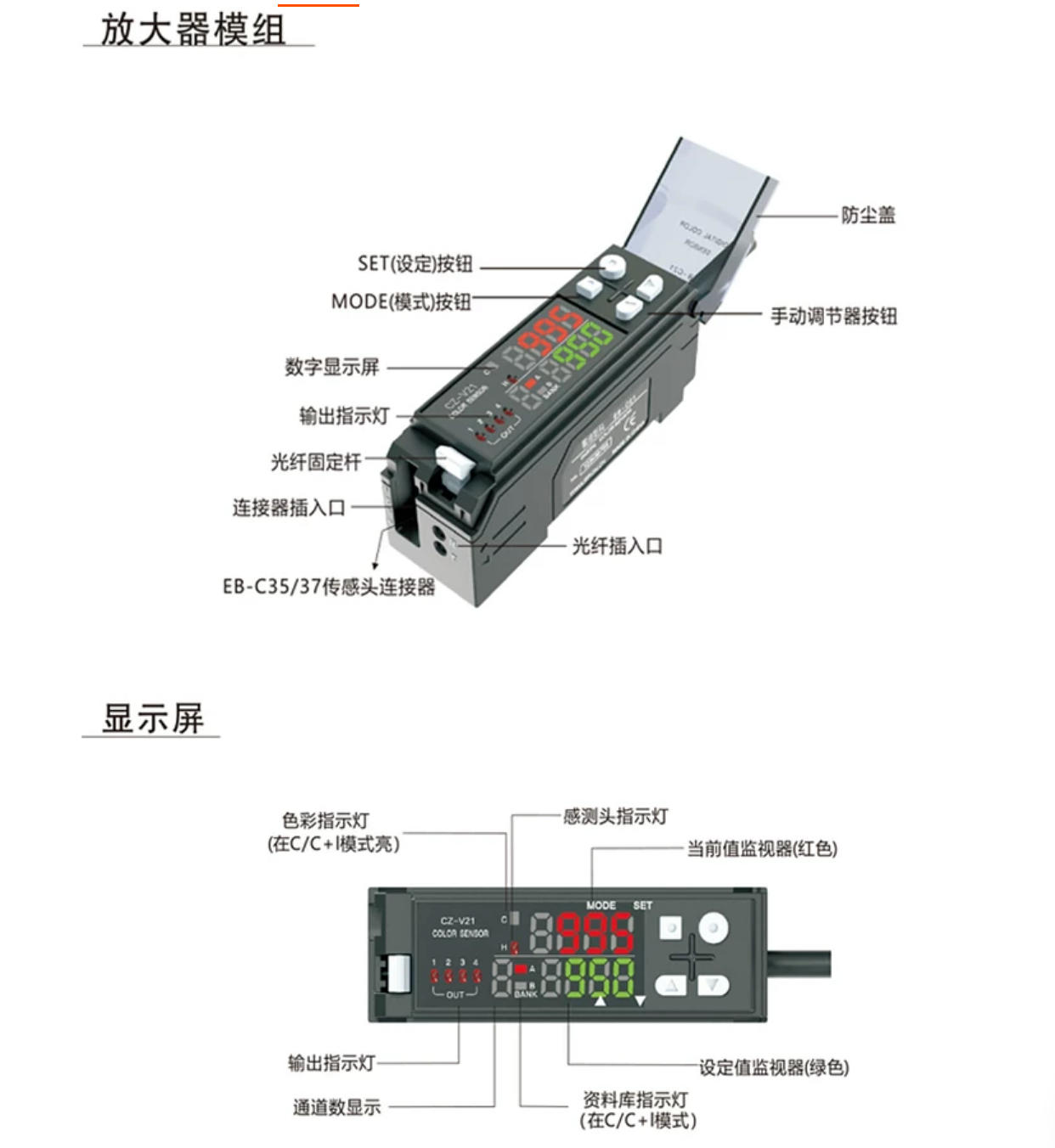

显示与操作
| 显示屏 | 双数字屏：红色当前值监视器 + 绿色设定值监视器 + 通道数显示 |
| 状态指示灯 | 色彩指示灯 + 感测头指示灯 + 输出指示灯 + 资料库指示灯（C / C+I 模式） |
| 操作按键 | SET（设定）+ MODE（模式）+ 手动调节器 + 防尘盖 |
CZ-V21 典型应用行业
印刷包装色标定位
烟标 / 纸盒 / 标签印刷线的色标精确识别，配合高速印刷机（>200m/min）实时触发裁切 / 贴标。
锂电池极片色差检测
锂电池叠片 / 卷绕前对极片做异色筛选，避免次品流入下道工序。
3C 电子装配检测
检测芯片在封装压纹中的正反面、PCB 元件颜色辨别、SMT 贴片位置识别。
食品饮料贴标识别
瓶标贴标位置识别（不同口味彩色区分）、灌装线产品分类分拣。
汽车内饰件分拣
汽车内饰多色塑料件 / 装饰条颜色识别 + 自动化分拣线。
纺织印染色差监控
织物 / 染料色差实时在线监测，超差自动报警停机。

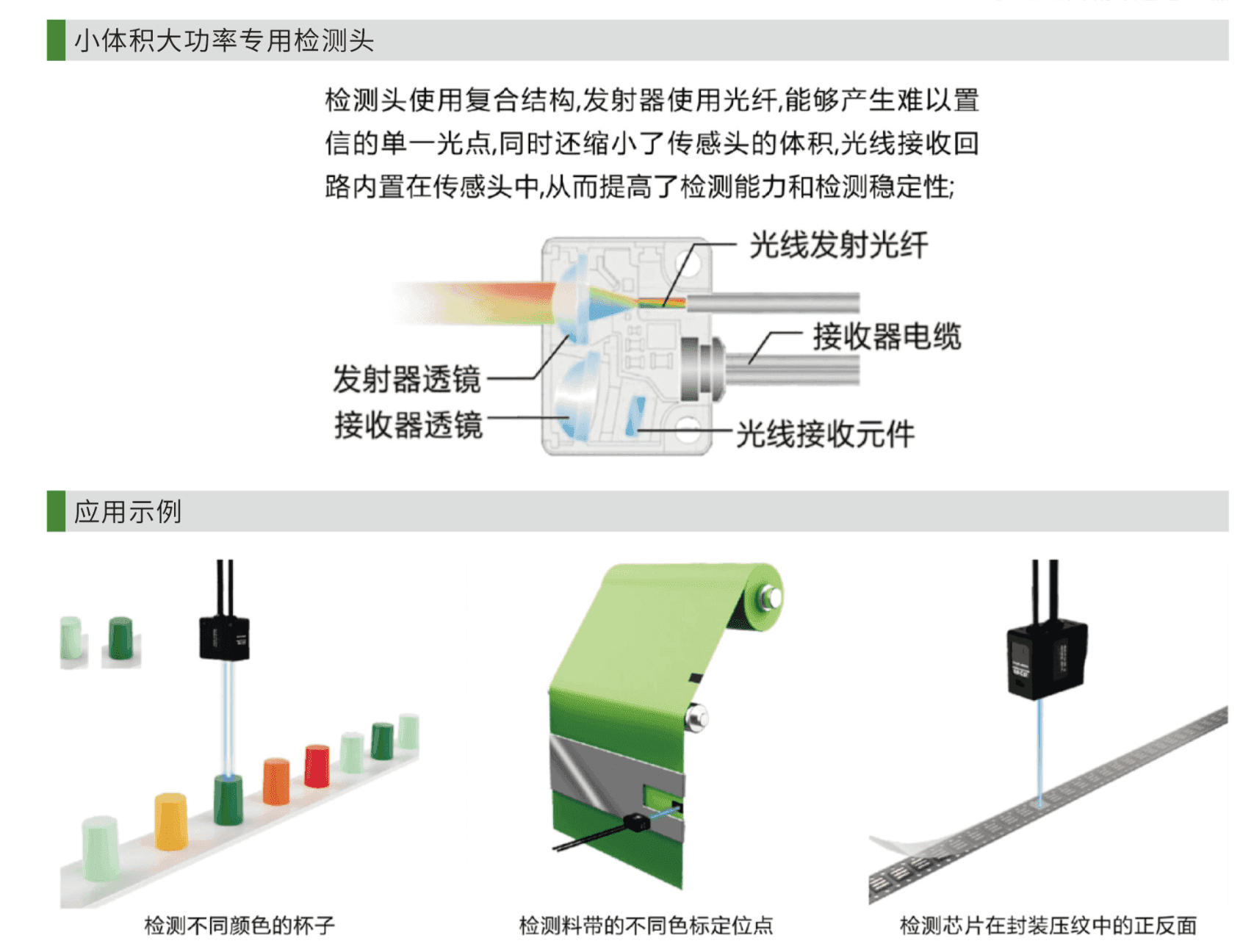

容器 / 包装盒检测
检测不同颜色的杯子 / 包装盒 / 玻璃瓶，自动化产线分类。
电子元件极性识别
电容 / 二极管 / 贴片元件正负极色标识别，防错装防漏装。
关于 CZ-V21 的常见问题
CZ-V21 和 FS-72 / LX101 / JNS 怎么选？
CZ-V21 能识别 3000 多种颜色是真的吗？怎么实现的？
CZ-V21 的 8 通道并行检测怎么用？需要 8 个传感器吗？
CZ-V21 和 CZ-V21P 怎么选？跟 PLC 怎么对接？
CZ-V21 配套的 CZ-V35 和 CZ-V37 探头怎么选？
CZ-V21 适合检测自身发光物体（如 LED / 屏幕）吗？
CZ-V21 的 4 档响应时间怎么选？什么时候用 200μs？
CZ-V21 价格相比日系 / 德系进口同类多大优势？
