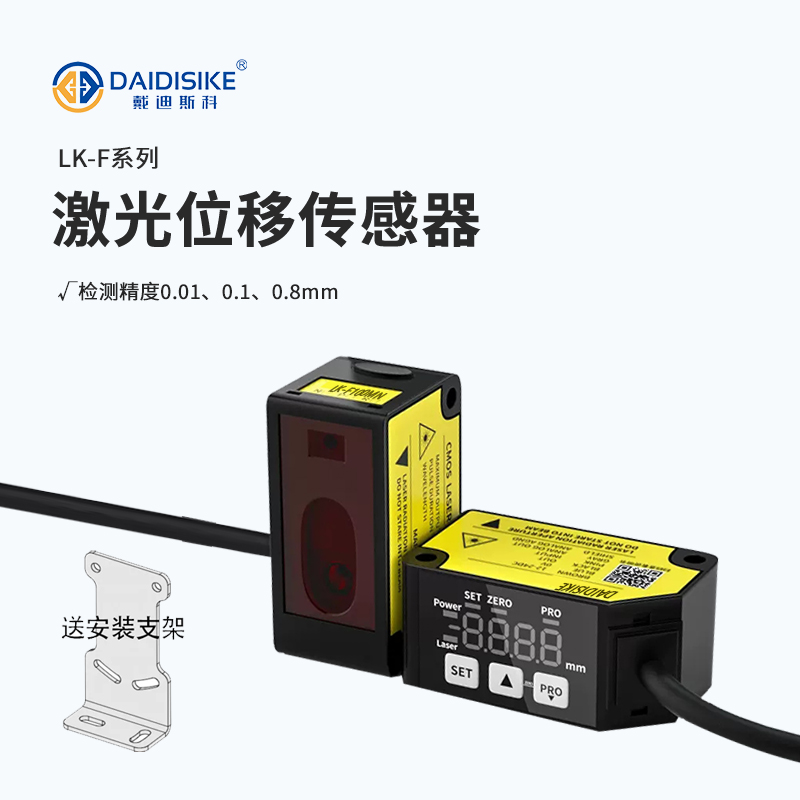

LK-F 高精度激光位移传感器｜重复精度按型号选型
30/50/100/200/400mm测量中心距离｜重复精度按型号与测试条件核对
| 测量中心距离 | 30 / 50 / 100 / 200 / 400mm，五档分别选型 |
| 重复精度 | LK-F30：10μm；F50：50μm；F100：100μm；F200：200μm；F400：400μm / 800μm（适用距离分段须确认） |
| 响应时间 | 1.5ms（快速）/ 5ms（标准）/ 10ms（高精度）；按设置使用 |
| 模拟量输出 | M型：0–5V或4–20mA，按交付输出配置核对；不是0–10V |
| 开关输出 | NPN / PNP开路集电极，最大流入/流出50mA，外加电压≤30VDC |
| 电源电压 | 12–24VDC ±10%，脉动P-P 10%以下 |

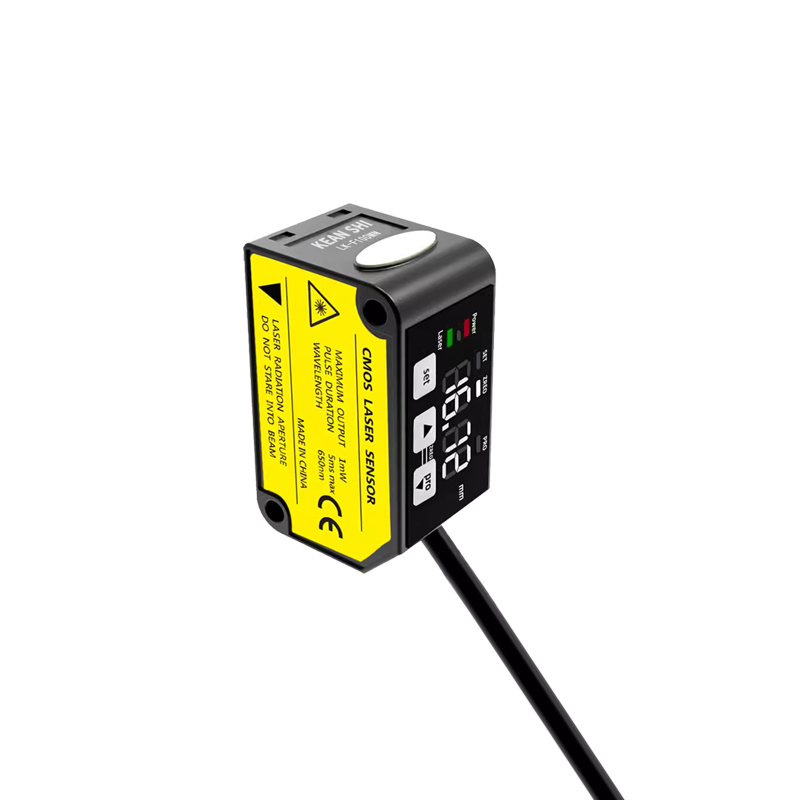

LK-F 产品详解
LK-F用于非接触位移和距离检测，可评估工件高度变化、辊轮偏心、板材弯曲及有无/位置判断等工艺。先根据安装空间确定中心距离，再核对整个运动范围、目标表面、控制器输入和检测节拍。它是工艺测量产品，不是人员防护传感器。

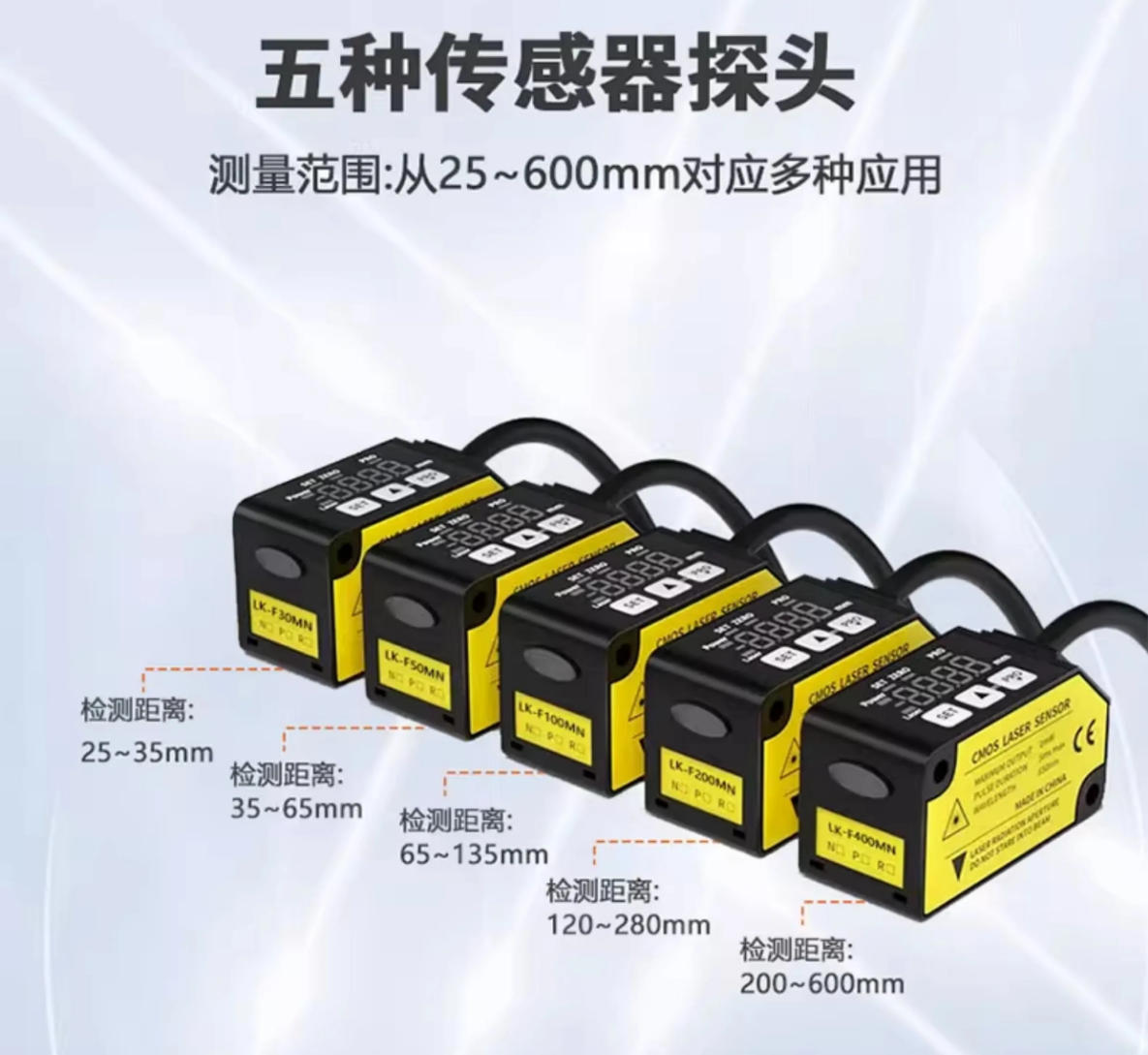

五档中心距离，按型号选择。 LK-F30/50/100/200/400分别对应30/50/100/200/400mm中心距离，中心距离不是整个测量跨度。例如F100的100±35mm表示65–135mm窗口，总跨度70mm。LK-F200在印刷第14页列200±85mm，第15页型号表列200±80mm，需在订货前确认；LK-F400的400μm/800μm重复精度分段在原表中括注重复，不能自行推定。
重复性与准确度分开看。 原画册印刷第14–15页列LK-F30：10μm；F50：50μm；F100：100μm；F200：200μm；F400：400μm / 800μm（适用距离分段须确认）。画册重复精度条件为24V、+20℃、10ms响应时间、测量中心距离、模拟量输出与白纸目标；重复性不等于绝对准确度，也不能省略条件外推到所有表面。 选型不能只比较最小的μm数字，还应检查线性、温漂、响应设置以及与基准尺寸的偏差。
输出匹配现有控制系统。 M型为模拟量与开关量双重输出，非M型为开关量输出；N/P分别对应NPN/PNP。画册模拟量为0–5V或4–20mA，须与PLC输入配置一致，不能照搬其他系列的0–10V或RS485参数。合订画册后半部另含DK-G/GDK资料，不代表LK-F标准型号具备其中的通信功能。
样件验证后定型。 在实际材质、颜色、表面反射、运动状态和安装角度下记录输出，再选择响应与保持设置。镜面、透明、低反射或边缘目标尤其需要样测。查看LK-F原始画册（印刷第13–22页），本页同时提供测量关系示意、输出换算说明和下载入口。
LK-F 选型前需要确认什么？
先按安装距离和目标运动范围缩小候选档，再匹配输出与工艺公差。候选档不是已经确认可用的完整订货型号，实际材料还需样件验证。
可左右滑动查看完整核对表
| 核对项目 | 判断条件 | 咨询时准备的资料 |
|---|---|---|
| ① 安装距离 | 从30/50/100/200/400mm中心距离档中比较候选，中心距离不是从0开始的量程上限。 | 测距基准、可用安装空间和中心位置 |
| ② 完整测量窗口 | 最高、最低位置及正常运行波动均须落入对应窗口。F200的±80/±85mm源资料差异仍待书面确认。 | 目标最近/最远位置、振动及余量要求 |
| ③ 输出及完整型号 | M为模拟量+开关量，N/P分别为NPN/PNP；按下方表中实际列出的型号选择，不任意拼接后缀。 | PLC输入、0–5V/4–20mA需求、负载及接线版本 |
| ④ 样测与差异确认 | 按真实材质、表面、节拍和工艺公差测试；F400重复精度分段仍待确认，不把最小重复精度外推成绝对准确度。 | 实物样件、表面状态、节拍、工艺公差与测量基准 |
为什么选择 LK-F
五档中心距离
30/50/100/200/400mm，不等于每个型号均覆盖全部量程。
重复精度按型号确认
LK-F30：10μm；F50：50μm；F100：100μm；F200：200μm；F400：400μm / 800μm（适用距离分段须确认）
测试条件可复核
画册重复精度条件为24V、+20℃、10ms响应时间、测量中心距离、模拟量输出与白纸目标；重复性不等于绝对准确度，也不能省略条件外推到所有表面。
模拟量与开关量匹配
M型模拟量0–5V或4–20mA；N/P开关输出分别匹配控制器输入。
LK-F 技术参数与待确认项
按本页所附原始画册整理，表列参数须结合型号、模式与测试条件使用，不代表本页已完成现场实测。F200量程及F400重复精度分段差异仍需订货确认。
测量选型
| 测量中心距离 | 30 / 50 / 100 / 200 / 400mm，五档分别选型 |
| 重复精度 | LK-F30：10μm；F50：50μm；F100：100μm；F200：200μm；F400：400μm / 800μm（适用距离分段须确认） |
| 响应时间 | 1.5ms（快速）/ 5ms（标准）/ 10ms（高精度）；按设置使用 |
| 各档测量范围 | F30：±5mm；F50：±15mm；F100：±35mm；F200：±85/±80mm（原表差异）；F400：±200mm |
| 线性 | F30 / F50 / F100：±0.2%F.S.；F200 / F400：±0.3%F.S.，不等于系统总误差 |
| 温度特性 | 0.03%F.S./℃（画册列值） |
| 重复精度条件 | 画册重复精度条件为24V、+20℃、10ms响应时间、测量中心距离、模拟量输出与白纸目标；重复性不等于绝对准确度，也不能省略条件外推到所有表面。 |
| 资料差异确认 | LK-F200在印刷第14页列200±85mm，第15页型号表列200±80mm，需在订货前确认；LK-F400的400μm/800μm重复精度分段在原表中括注重复，不能自行推定。 |
输出与供电
| 模拟量输出 | M型：0–5V或4–20mA，按交付输出配置核对；不是0–10V |
| 开关输出 | NPN / PNP开路集电极，最大流入/流出50mA，外加电压≤30VDC |
| 电源电压 | 12–24VDC ±10%，脉动P-P 10%以下 |
| 消耗电流 | 24V时≤40mA；12V时≤60mA |
| 模拟量电气条件 | 电压输出阻抗100Ω；电流输出负载电阻≤300Ω |
| 异常输出与保持 | 画册报警值5.2V / 0mA；实际行为与Hold/保持设置相关，不能当正常量程读数 |
光学参数
| 光源与激光等级 | 红色半导体激光，655nm，最大输出1mW，Class 2；勿直视光束 |
| 中心光束直径 | F30 / F50 / F100 / F200 / F400依次约50 / 100 / 150 / 300 / 500μm |
结构与环境
| 防护等级 | IP67（IEC）；防护等级不代表可在任意污染或浸水条件下正常测量 |
| 使用温湿度 | −10～+40℃，不得结霜、结冰；35～80%RH，安装时注意防结露 |
| 使用环境照度 | 白炽灯：受光面照度3000lx以下 |
| 外壳与前罩 | 铝铸件外壳；丙烯基前面盖板，不是蓝宝石窗口 |
| 电缆与重量 | 0.15mm²五芯复合电缆，长2m；约35g（不含电缆）/ 85g（含电缆） |
应用边界
| 安全属性 | 工艺测量产品，不因接入安全PLC而成为人员防护传感器 |
LK-F · 测量与输出说明
读懂测量窗口、相对高度与模拟量输出
依据原始画册整理的工作示意、设置说明与样测清单。示意图不替代安装图、交付规格或现场测量结果。
LK-F 测量原理示意：中心距离、变化范围与相对高度

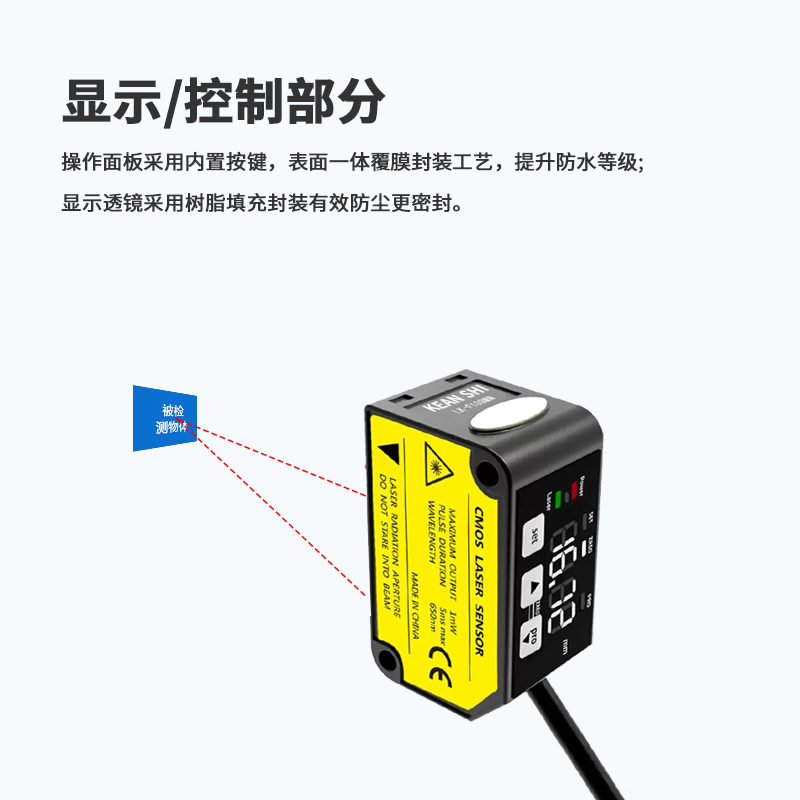

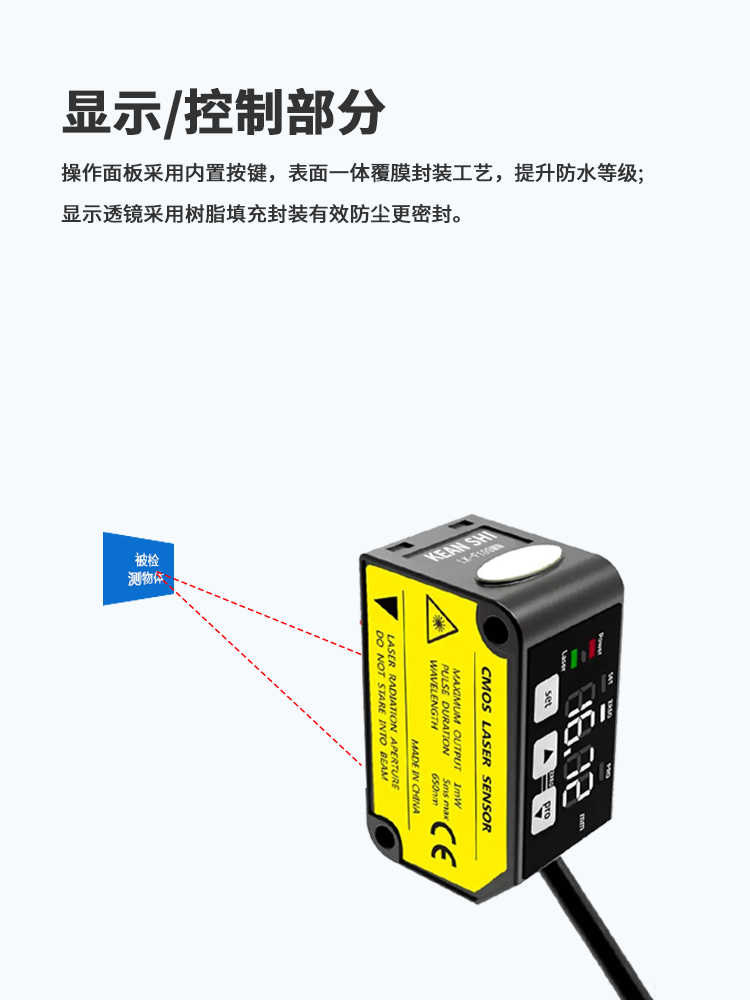

LK-F 画册将本系列归为 CMOS 激光位移产品。传感器向目标表面投光并接收反射光， 输出用于距离或位移检测的信号。选型时先确定安装距离和目标的全部运动范围， 再匹配输出、响应时间与重复精度。以下只解释测量关系，不将概念图当作内部光路剖面或实测结果。

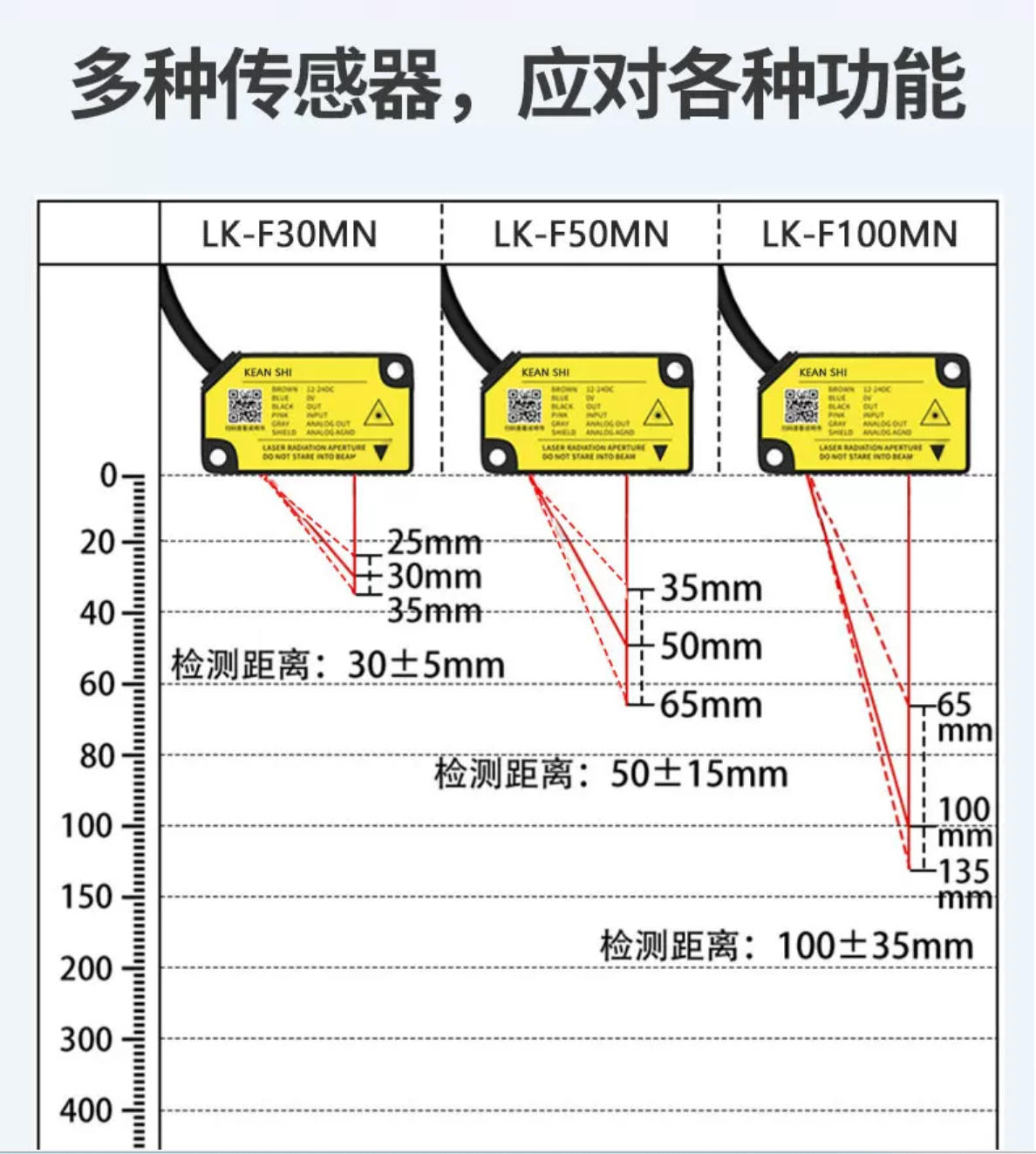

中心距离不是量程上限
以 LK-F100 为例，100 mm 是测量中心，±35 mm 是围绕中心的变化范围，总跨度为 70 mm。安装后应保证最高、最低位置及运行波动都在有效范围内，不能按“0–100 mm”理解。
用固定基准计算相对高度
在传感器与基准面均固定、测量方向一致时，先记录基准距离 D₀，再读取目标距离 D。目标朝传感器方向升高的相对高度可由 h = D₀ − D 计算。
几何算例：D₀ = 100 mm，D = 98 mm，则 h = 2 mm。这只是换算示例，不是精度承诺，也不是传感器内置测厚功能的证明。
只有下表面与已知基准保持贴合等条件成立时，才可进一步把高度用于厚度评估；悬空、翘曲或双面同时变化的目标需要另行设计基准与测量方案。
输出怎么接：开关量判断与模拟量读取分开选
N / P：开关输出类型
N 对应 NPN，P 对应 PNP。开关量用于按教导阈值或窗口条件作状态判断，不等于连续输出距离数值。应同时核对 PLC 输入类型、公共端及负载条件，不凭 PLC 品牌选择线色或端子。画册 30/50mm 档仅列 MN/MP；独立开关量 N/P 版本仅列于 100/200/400mm 档，不能任意拼接订货号。
MN / MP：模拟量与开关量双重输出
带 M 的型号在画册中列为双重输出型。电压模式为 0–5 V，电流模式为 4–20 mA，可在菜单中选择；不是 0–10 V，也不表示两种模拟量同时输出。开关量仍按 N / P 区分。
PLC 换算前先确认输出方向
画册的通常 / 偏移设置下，距离从近点增加到远点时，电压由 5 V 降至 0 V，或电流由 20 mA 降至 4 mA；反转设置则相反。不要直接假定“距离越大，输出越大”。
- 选择与电压 / 电流模式匹配的模拟输入通道。画册列电压输出阻抗 100 Ω，电流输出负载电阻不大于 300 Ω。
- 使用已知位置至少检查近点、中间点、远点，确认读数方向、缩放、偏移与实际设置一致，再接入工艺判断。
- 告警、超量程、断线与保持状态不能当作有效尺寸。画册列告警输出为 +5.2 V / 0 mA；最终行为还要结合保持设置及接线故障验证。
- 本画册合订了多个产品系列；后续 DK-G / GDK 的 RS485 参数不代表 LK-F 标配 RS485，也不证明 LK-F 具备工业以太网。
响应、教导与现场验证：把参数落实到测量条件
1. 选择响应时间
高精度模式 10 ms、标准模式 5 ms、高速模式 1.5 ms。重复精度的画册条件使用 10 ms，不能把这一指标直接与 1.5 ms 组合成保证值。动态目标需要同时验证节拍与读数离散程度。
2. 选择判断方法
画册提供通常检测、1 / 2 / 3 点教导的窗口比较、上升 / 下降微分等设置。存在有无或高度合格区间需求时，先确定判定逻辑，再按手册完成教导；教导不等于绝对精度校准。
3. 验证异常处理
量程外、受光量不足、受光饱和、输出负载异常都应进入诊断流程。核对“保持”功能是否启用，防止目标已丢失却继续把保留值当成新测量结果。
安装与验收清单
- 提供完整型号、目标材质与颜色、表面状态、中心安装距离、最大运动范围及要求的工艺公差。
- 按画册安装方向布置移动、旋转、台阶或凹槽目标，避免遮住发射 / 接收光路，并检查附近墙面的多重反射；不要套用统一的镜面倾角。
- 在真实材料和生产速度下，记录重复测量结果并与可用的尺寸基准对比。将重复性、线性、温漂、振动与安装误差分开评价。
- 记录供电、响应档位、输出模式、显示方向、调零、教导和保持状态，确保换线、换型或恢复出厂设置后可以复验。
- 光束路径避免正对人眼，不直视光束；Class 2 激光等级不代表可任意直视，也不代表人员防护功能。普通测量输出不能替代安全防护装置。
依据：画册印刷页 14–22。标准条件为 24 V DC、+20℃、10 ms 响应、测量中心距离的模拟量输出值及白纸目标。F200 量程与 F400 重复精度分段在原资料中存在标注差异，应在订货确认中明确，不能用示意图替代受控规格。
LK-F 中文资料：在线查看与下载
中文画册包含 LK-F 规格、教导操作、模拟量曲线、接线及安装方向。LK-F 章节为印刷页 13–22；合订资料内的 DK-G / GDK 章节应按对应系列使用。
参数解释和示意图基于上述画册，不改变其原始内容；完整型号、供货配置及资料中的差异项以订货技术确认和随货文件为准。

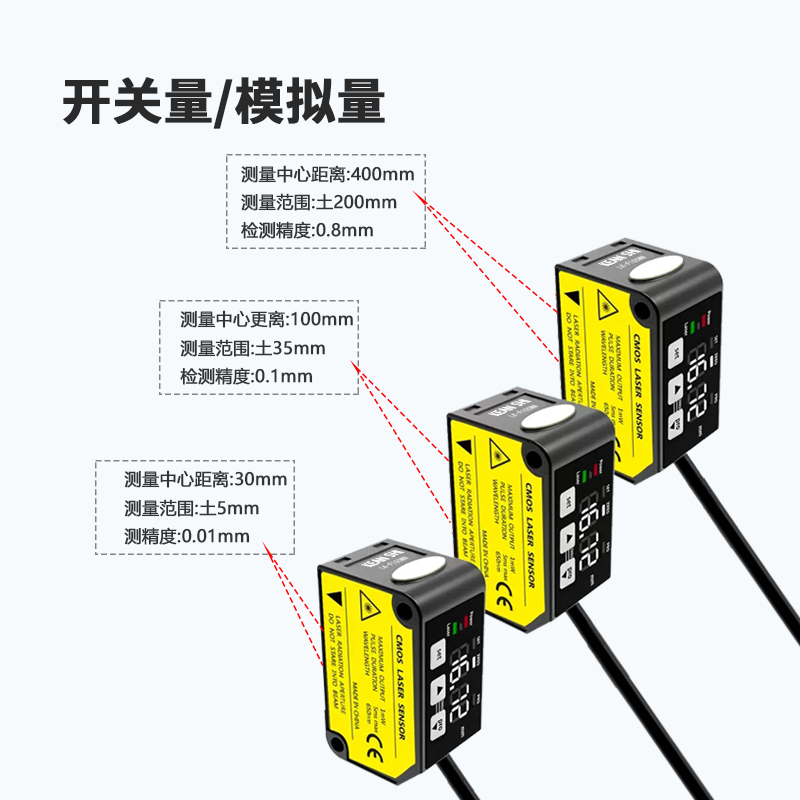

LK-F 标准选型对照表
按画册印刷第15页八组型号（每组N/P）列出，M为双重输出，非M为开关量输出。LK-F200在印刷第14页列200±85mm，第15页型号表列200±80mm，需在订货前确认；LK-F400的400μm/800μm重复精度分段在原表中括注重复，不能自行推定。 画册重复精度条件为24V、+20℃、10ms响应时间、测量中心距离、模拟量输出与白纸目标；重复性不等于绝对准确度，也不能省略条件外推到所有表面。
| 类型 | 规格型号 | 中心距离与范围 | 输出方式 | 重复精度 |
|---|---|---|---|---|
| 短距离型 | LK-F30MN / LK-F30MP | 30±5mm | 双重输出型（模拟量+开关量） | 10μm |
| 短距离型 | LK-F50MN / LK-F50MP | 50±15mm | 双重输出型（模拟量+开关量） | 50μm |
| 中距离型 | LK-F100N / LK-F100P | 100±35mm | 开关量输出型 | 100μm |
| 中距离型 | LK-F100MN / LK-F100MP | 100±35mm | 双重输出型（模拟量+开关量） | 100μm |

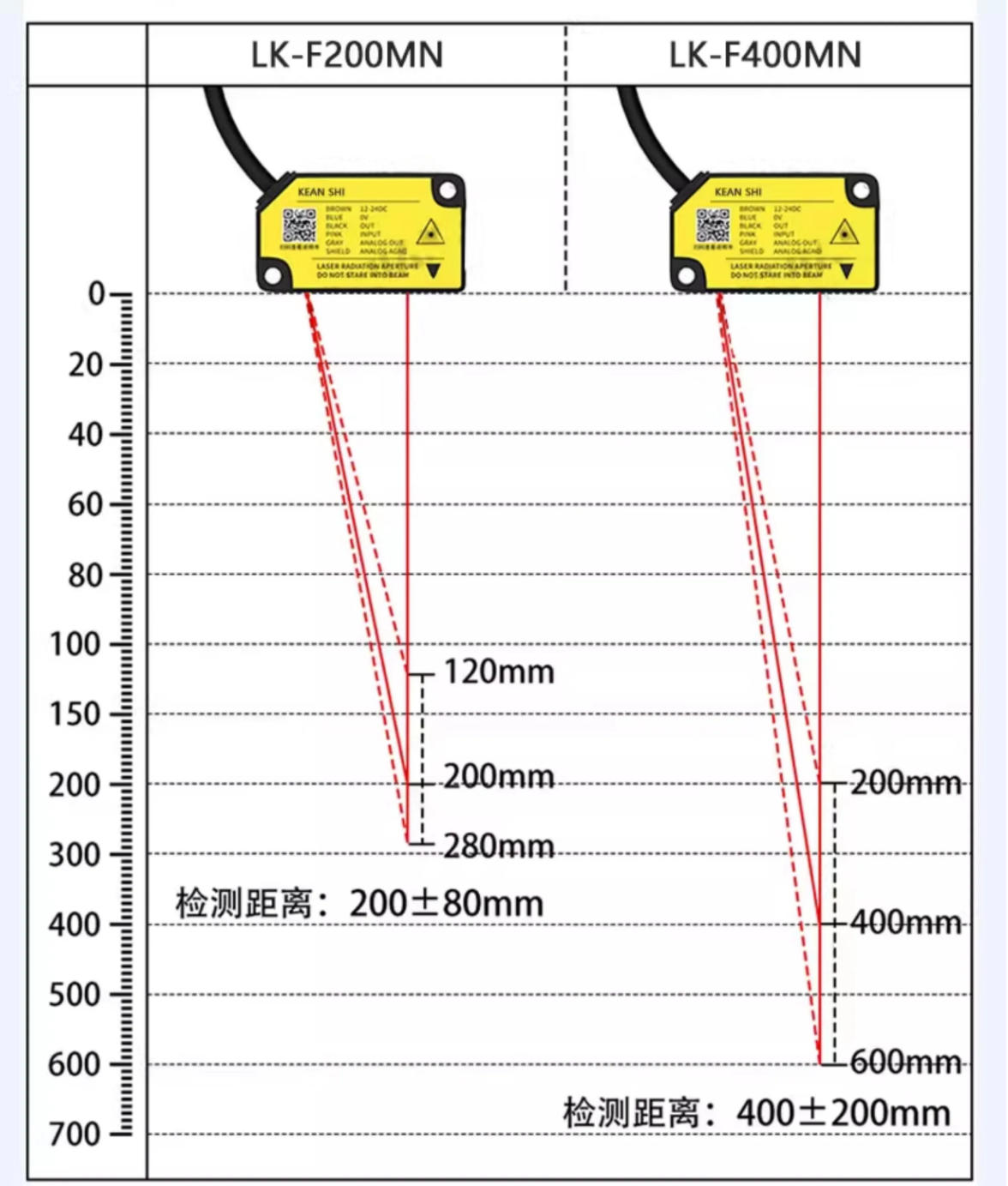

| 中距离型 | LK-F200N / LK-F200P | 200±80mm（第14页列±85mm，待确认） | 开关量输出型 | 200μm |
| 中距离型 | LK-F200MN / LK-F200MP | 200±80mm（第14页列±85mm，待确认） | 双重输出型（模拟量+开关量） | 200μm |
| 长距离型 | LK-F400N / LK-F400P | 400±200mm | 开关量输出型 | 400μm / 800μm（分段待确认） |
| 长距离型 | LK-F400MN / LK-F400MP | 400±200mm | 双重输出型（模拟量+开关量） | 400μm / 800μm（分段待确认） |
LK-F 典型应用行业
辊轮偏心与跳动评估
固定传感器观察转动表面的距离变化；同时核对辊面反射、安装刚性、实际转速和响应设置。距离波动还可能来自振动，不能全部当作工件偏心。
板材弯曲与高度变化
相对同一机械基准比较不同位置的距离读数。测量方向、支撑和目标姿态须保持可比，不能把单点距离直接当成整面平面度。
孔位及有无检测
按画册应用方向评估孔或表面变化的输出差异；用孔径、深度、光斑及背景共同验证，不仅凭最小重复精度判断能否识别。
工件到位与装配高度
以正常与异常样件教导阈值，并核对输出类型、迟滞与节拍；是工艺判断，不是安全互锁的人员保护功能。
LK-F 技术原理与工作机制
通过光学检测获得位移/距离相关信号。使用时区分重复性、线性和绝对准确度，不能用单次或平均后的稳定读数代替计量验证。画册重复精度条件为24V、+20℃、10ms响应时间、测量中心距离、模拟量输出与白纸目标；重复性不等于绝对准确度，也不能省略条件外推到所有表面。
LK-F 安装指南

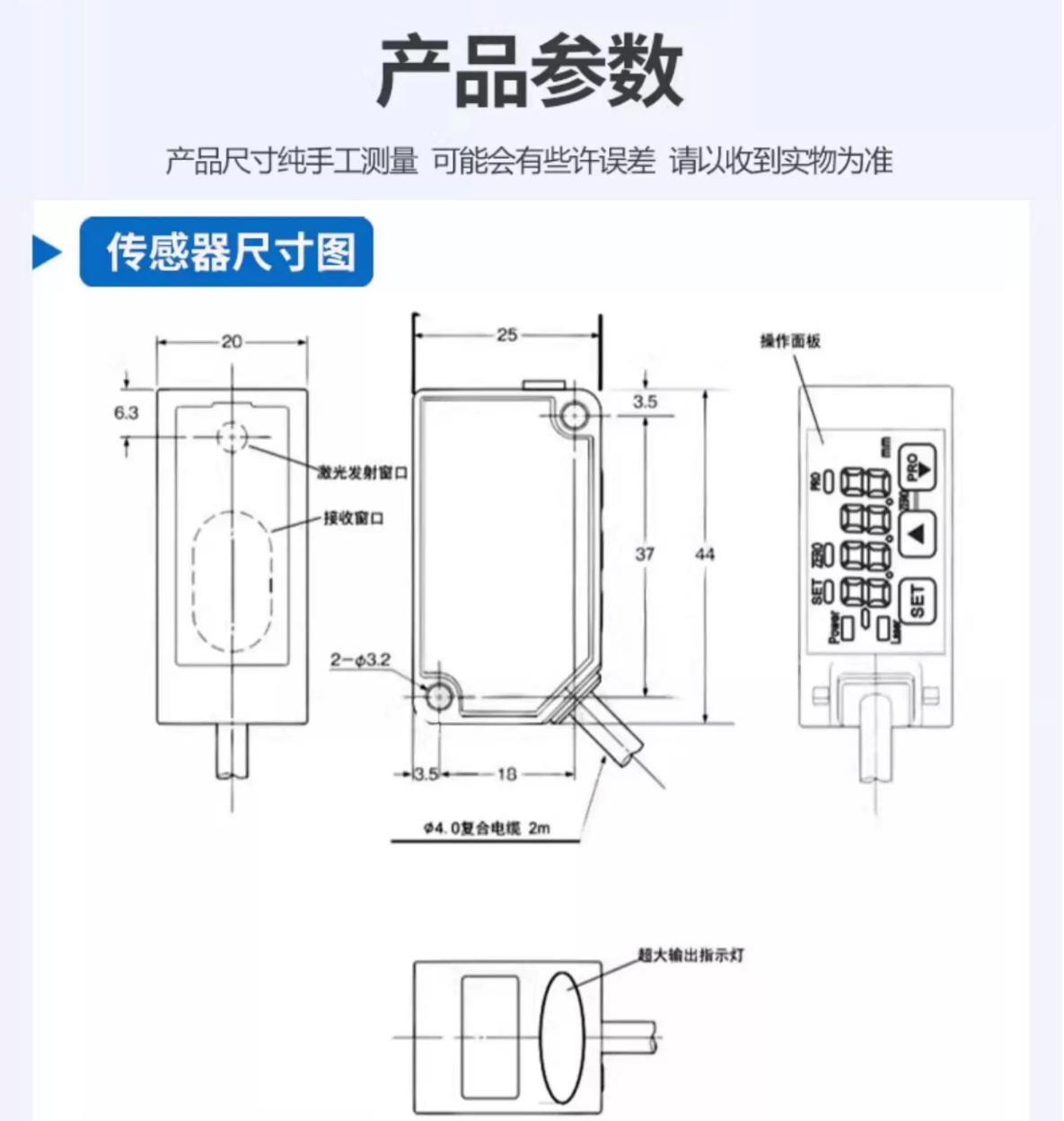

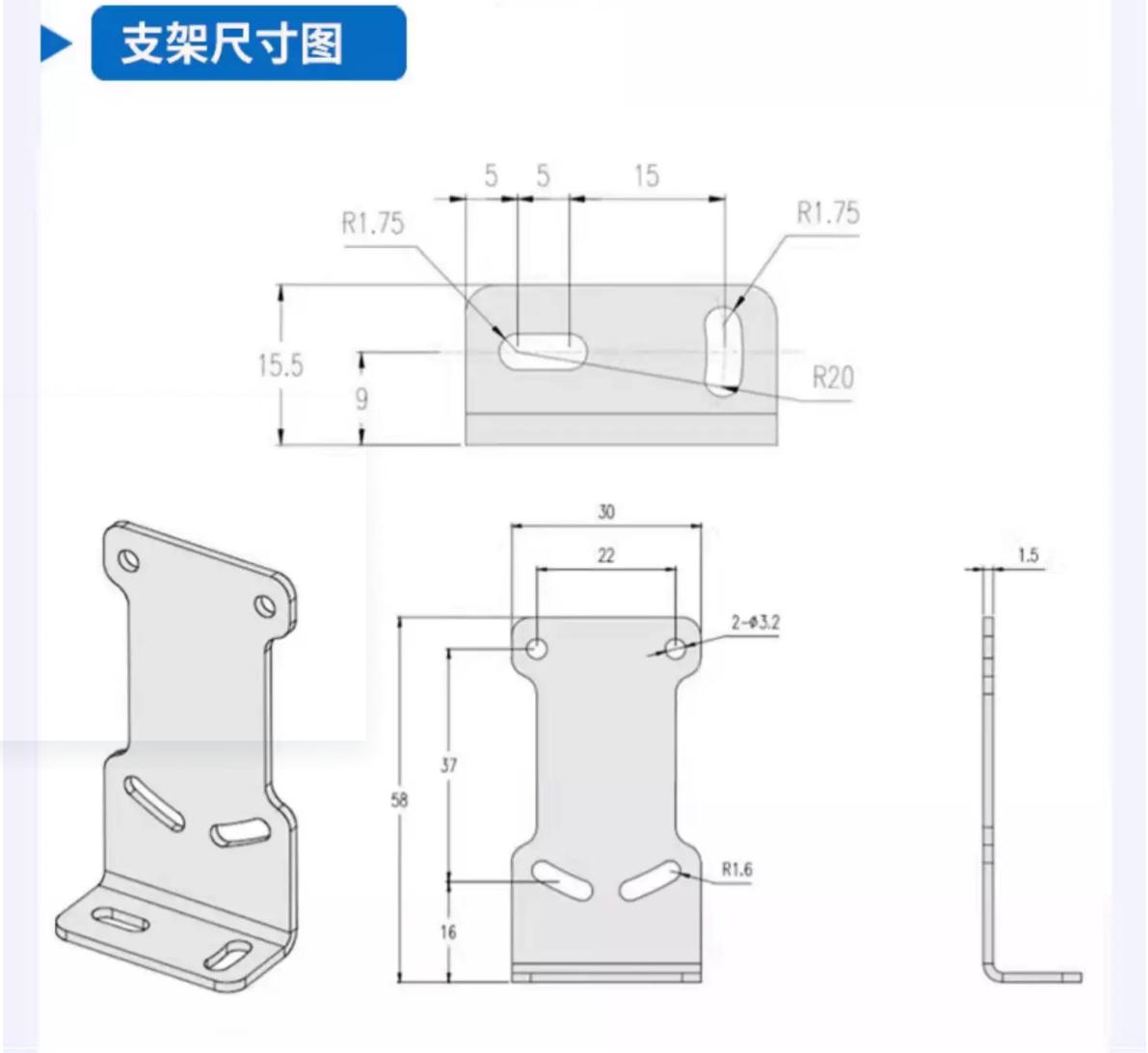

先按交付型号尺寸图固定传感器，明确测距参考位置，并让工件正常和极限位置均处于对应范围内。固定基准测高度时，排除支架振动和工件倾斜造成的假变化。按原画册的目标移动方向和形状指导布置，避开边缘遮挡、强反射干扰和受光窗污染；镜面、透明及黑色样品需实测，不通用指定倾角。断电后按对应NPN/PNP与模拟量接线图接线，核对12–24VDC电源、PLC输入模式、负载条件和信号参考。最后记录响应、教导、零点、输出方向、保持/报警设置，在实际节拍及温度下复验。不要直视Class 2激光束，亦不得用于人员防护停机。
关于 LK-F 的常见问题
LK-F全系列都是±0.01mm精度吗？
重复精度能代替绝对准确度吗？
LK-F的模拟量是0–5V还是0–10V？
为什么画册名称含485，却不能直接按RS485接LK-F？
LK-F200与LK-F400选型前要特别确认什么？
镜面或透明目标可以直接测吗？
工业以太网是标准接口吗？
能否提供校准或寿命保证？
怎样按距离、测量窗口和输出缩小候选型号？
