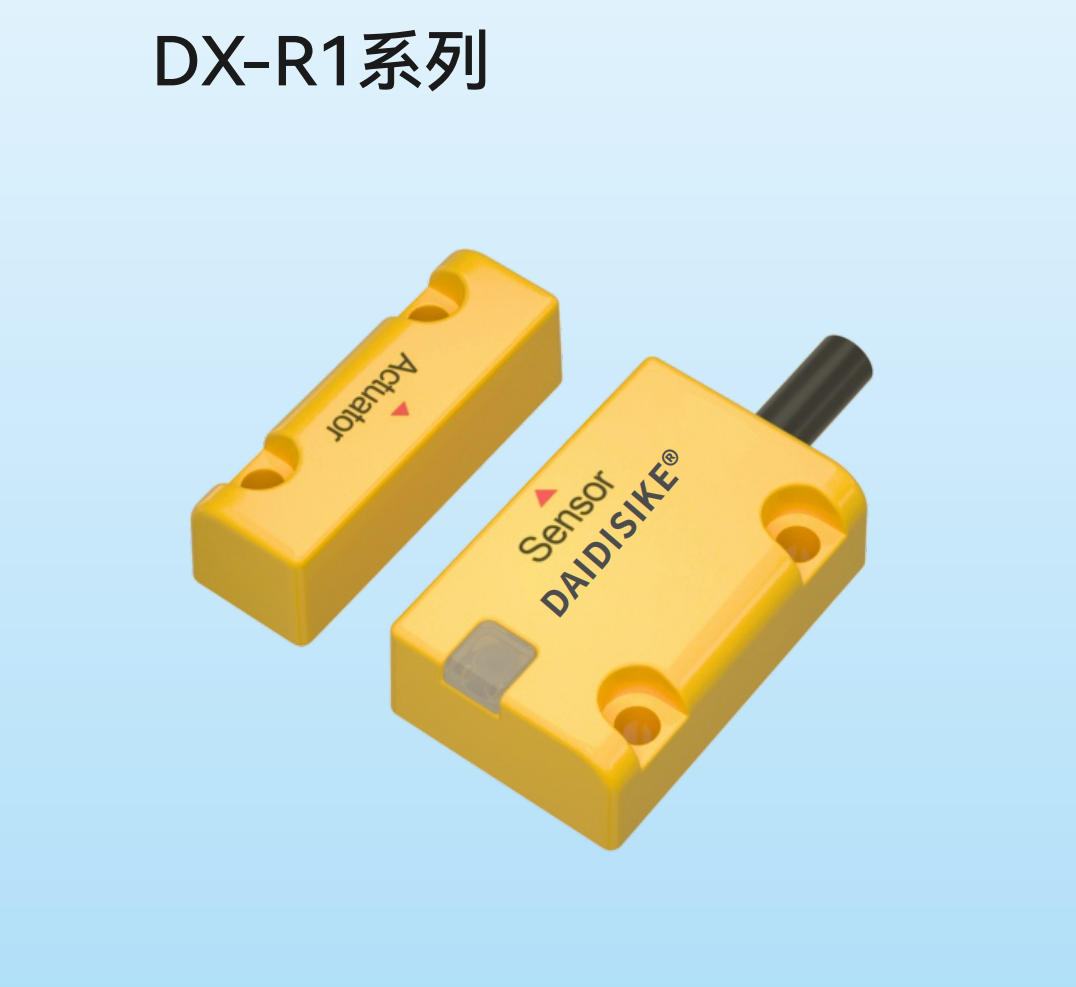

DX-R1 非接触式 RFID 安全门开关｜紧凑型｜型号资料｜支持串联
非接触RFID门状态检测｜输出、释放与安全证据按型号确认
| 产品型号 | DX-R1 系列紧凑型非接触式安全开关 |
| 工作原理 | RFID 高频射频感应技术 |
| 电源电压 | 24VDC（说明书第1页技术表，供电容差按交付铭牌核对） |
| 辅助诊断输出 | 辅助输出电流50mA（说明书第1页）；不是安全输出的替代 |
| 响应时间 | 60ms（说明书第1页；级联等配置须按完整链路核算） |
| 连接方式 | 默认直接出线2m；4芯非级联/6芯级联等依完整型号表确认 |
DX-R1 产品详解
DX-R1采用非接触RFID方式检测执行器和门状态，本身不提供保持门关闭的机械锁定。
锁定不是等级。 是否需要防护锁定取决于危险消失时间与人员到达时间，并核对断电状态、锁定/解锁逻辑、逃生和辅助释放。不能仅按轻伤/重伤、设备大小或一门安装几把锁确定PLr。 动作/断开距离、输出、供电与防护按完整型号的受控说明核对，不把典型范围改写成保证值。
编码与接口。 RFID或编码技术有助于减少不当操作，但必须核对通用编码、唯一编码及示教权限，不能保证任意备用执行器均无法被识别。辅助门状态信号不是安全输出；NPN/PNP描述电气极性，不单独证明OSSD测试脉冲与安全诊断。
串联及控制。 多台串联必须符合具体版本允许的数量和电气连接方式，并评估故障掩盖、累计响应、诊断与可靠性参数；不能无条件宣称串联不降低整条回路等级。 先核对完整订货号对应的有效功能安全文件、输出和使用限制，再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。 IEC 61496的Type 4是相关光电保护设备类型，不是安全门锁的“三重认证”。ISO 14119中编码联锁装置的类型分类也不能与光幕Type混淆。
现场使用。 确认门关闭后只恢复允许状态，复位不直接启动危险运动。释放后按手册检查并复位，不凭网页通用步骤拆开外壳或启动设备。查看本页原始资料及安全门锁完整回路验证。
为什么选择 DX-R1
非接触门状态检测
DX-R1采用非接触RFID方式检测执行器和门状态，本身不提供保持门关闭的机械锁定。
锁定与人员进入条件
是否需要防护锁定取决于危险消失时间与人员到达时间，并核对断电状态、锁定/解锁逻辑、逃生和辅助释放。不能仅按轻伤/重伤、设备大小或一门安装几把锁确定PLr。
输出与串联条件核对
多台串联必须符合具体版本允许的数量和电气连接方式，并评估故障掩盖、累计响应、诊断与可靠性参数；不能无条件宣称串联不降低整条回路等级。
按具体型号查安全证据
先核对完整订货号对应的有效功能安全文件、输出和使用限制，再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。
DX-R1 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
基本参数
| 产品型号 | DX-R1 系列紧凑型非接触式安全开关 |
| 工作原理 | RFID 高频射频感应技术 |
电气参数
| 电源电压 | 24VDC（说明书第1页技术表，供电容差按交付铭牌核对） |
| 辅助诊断输出 | 辅助输出电流50mA（说明书第1页）；不是安全输出的替代 |
| 响应时间 | 60ms（说明书第1页；级联等配置须按完整链路核算） |
| 连接方式 | 默认直接出线2m；4芯非级联/6芯级联等依完整型号表确认 |
机械参数
| 外壳防护等级 | IP65；IP67/IP68需定制（说明书第1页） |
| 外壳材质 | 高强度工业阻燃工程塑料（PBT / PC） |
环境参数
| 工作温度 | -10℃～+55℃（说明书第1页） |
资料核对与选型
| 输出配置 | 厂家型号表列双路NPN或PNP输出，安全输出电流150mA；按完整型号确认，不把常开/常闭或电气极性视为安全等级 |
| 串联条件 | 多台串联必须符合具体版本允许的数量和电气连接方式，并评估故障掩盖、累计响应、诊断与可靠性参数；不能无条件宣称串联不降低整条回路等级。 |
| 安全应用依据 | 先核对完整订货号对应的有效功能安全文件、输出和使用限制，再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。 |

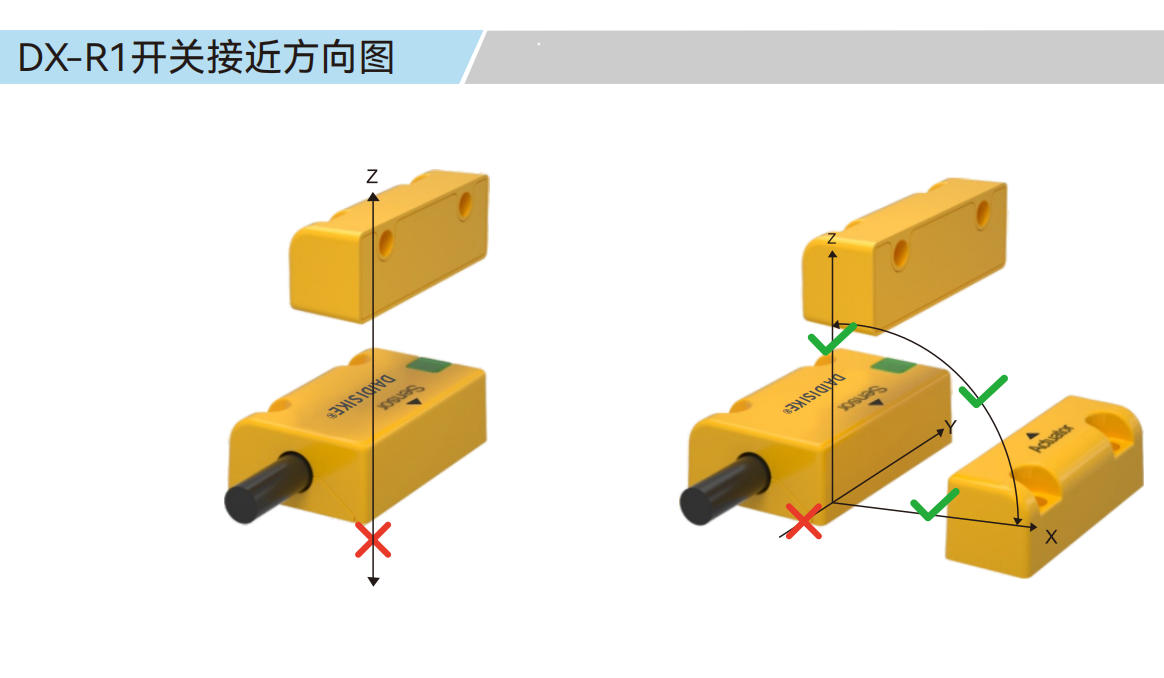

| 动作与断开距离 | Sao/Sar应为对应型号和规定接近方向的受控数值；不把8–10/15–18mm典型范围或±3–5mm错位当通用保证 |
DX-R1 典型应用行业
轻型防护门 / 亚克力罩
轻型防护门 / 亚克力罩是项目评估方向，不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件，再核对本型号与安全功能要求。
AGV 维护门 / 检修门
AGV 维护门 / 检修门是项目评估方向，不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件，再核对本型号与安全功能要求。
电子装配工位
电子装配工位是项目评估方向，不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件，再核对本型号与安全功能要求。
包装机 / 印刷机
包装机 / 印刷机是项目评估方向，不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件，再核对本型号与安全功能要求。
教学实训设备
教学实训设备是项目评估方向，不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件，再核对本型号与安全功能要求。
实验室自动化设备
实验室自动化设备是项目评估方向，不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件，再核对本型号与安全功能要求。
DX-R1 技术原理与工作机制
DX-R1采用非接触RFID方式检测执行器和门状态，本身不提供保持门关闭的机械锁定。 门状态和必要的锁状态经对应控制逻辑形成停机或禁止启动请求，最终执行元件仍须可靠消除危险。是否需要防护锁定取决于危险消失时间与人员到达时间，并核对断电状态、锁定/解锁逻辑、逃生和辅助释放。不能仅按轻伤/重伤、设备大小或一门安装几把锁确定PLr。 编码、输出诊断及断电状态按实际版本核对，不以接上一只继电器或增加第二把锁自动提高安全等级。
DX-R1 安装指南
按本型号受控尺寸和接线资料固定锁体/传感器及执行器，检查门下垂、错位和机械限位，装置不作为门的机械止挡。是否需要防护锁定取决于危险消失时间与人员到达时间，并核对断电状态、锁定/解锁逻辑、逃生和辅助释放。不能仅按轻伤/重伤、设备大小或一门安装几把锁确定PLr。 多台串联必须符合具体版本允许的数量和电气连接方式，并评估故障掩盖、累计响应、诊断与可靠性参数；不能无条件宣称串联不降低整条回路等级。 检验门开、锁定、断电、规定故障、释放与复位；响应时间必须计入完整停机链。
DX-R1 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DX-R1 | 进口同等级款 |
|---|---|---|
| 同配置评估 | 完整型号、资料范围、接口差异、安装与验证工作量分别核对 | 同样按完整订货号及使用条件比较；品牌或价格不能证明安全等效 |
关于 DX-R1 的常见问题
DX-R1可以直接构成PL e或SIL 3回路吗？
多台串联会保持原等级吗？
门位置联锁与防护锁定如何选？
怎样确认编码及备用执行器？
动作距离或IP等级能直接套旧网页吗？
