DQR 户外防水安全光栅｜IP68 户外专款
IP68 户外防水 · 抗盐雾 · 户外周界防护
| 光轴间距 | 10 / 14 / 20 / 25 / 30 / 40 / 80 mm（7 档可选） |
| 光轴数 | 4 ~ 32 轴 |
| 保护距离 | 0 ~ 3.5m（标准）、0 ~ 3.6m（加强款） |
| 响应时间 | ≤ 15 ms |
| 环境光抗扰 | ≥ 10,000 Lux |
| 同步方式 | 线同步（标配同步信号线） |
DQR 产品详解
DQR 是戴迪斯科 IP68 级防水安全光幕，是戴迪光栅系列中防护等级较高的型号。IP68 是国际工业防护的高级别防护——可在水中长期浸泡正常工作，远高于 IP65 / IP67 的防泼溅 / 短时浸水等级。DQR 全密封铝合金外壳 + 防紫外线涂层 + 抗盐雾处理，是真正能在水下持续作业的安全光幕。DQR 防水系列特别适合佛山液压机行业的『水胀成形液压设备』（Hydroforming）——这类设备工作时光幕直接接触高压水流和飞溅水雾，普通 IP65/IP67 光幕几天内就会失效，DQR IP68 设计可在水雾飞溅 + 直接水流冲刷下长期稳定运行，是水胀成形设备人员安全防护的国产推荐方案。此外 DQR 也广泛应用于户外车间露天工位、港口码头、海边盐雾环境、洗涤喷淋工厂、食品高压清洗工位、化工潮湿密闭车间等其他高湿水下场景。
为什么选择 DQR
IP68 高端防水（可泡水）
国际工业防护高级别防护，可在水中长期浸泡正常工作，远高于 IP65 / IP67 防溅 / 短时浸水级别。
水胀成形液压设备专款
佛山液压机行业『水胀成形液压设备（Hydroforming）』专款防护方案，可在高压水流飞溅、水雾直接冲刷环境下长期稳定运行。
抗紫外线 / 抗盐雾
户外 10 年以上寿命，海边盐雾、紫外线直射环境耐用。
PLe 安全等级
符合 GB/T 19436.2 国标 PLe，可放心配套安全回路。
7 档光轴间距全覆盖
10 / 14 / 20 / 25 / 30 / 40 / 80mm 七种分辨率可选，手指级到身体级一应俱全。
DQR 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 光轴间距 | 10 / 14 / 20 / 25 / 30 / 40 / 80 mm（7 档可选） |
| 光轴数 | 4 ~ 32 轴 |
| 保护距离 | 0 ~ 3.5m（标准）、0 ~ 3.6m（加强款） |
| 响应时间 | ≤ 15 ms |
| 环境光抗扰 | ≥ 10,000 Lux |
| 同步方式 | 线同步（标配同步信号线） |
机械参数
| 防护等级 | IP68（高级别水下防护 · 可泡水正常工作） |

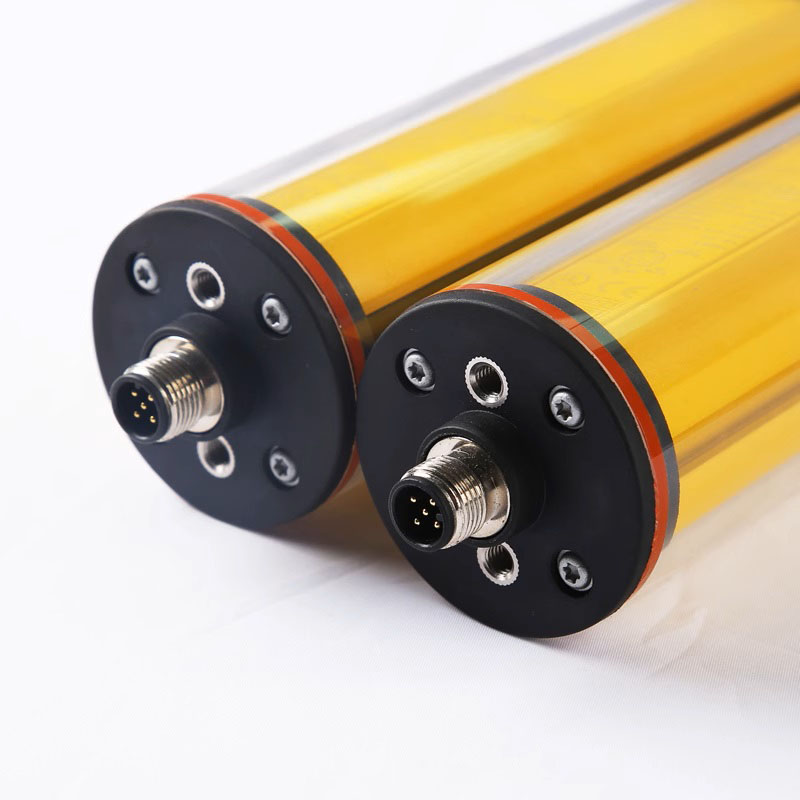

| 外壳 | 全密封铝合金 + 防紫外线涂层 + 抗盐雾处理 |
| 工作温度 | -30°C ~ +60°C |
认证
| 标准 | GB/T 19436.2、IEC 61496-1/-2、PLe |
DQR 全部型号规格表

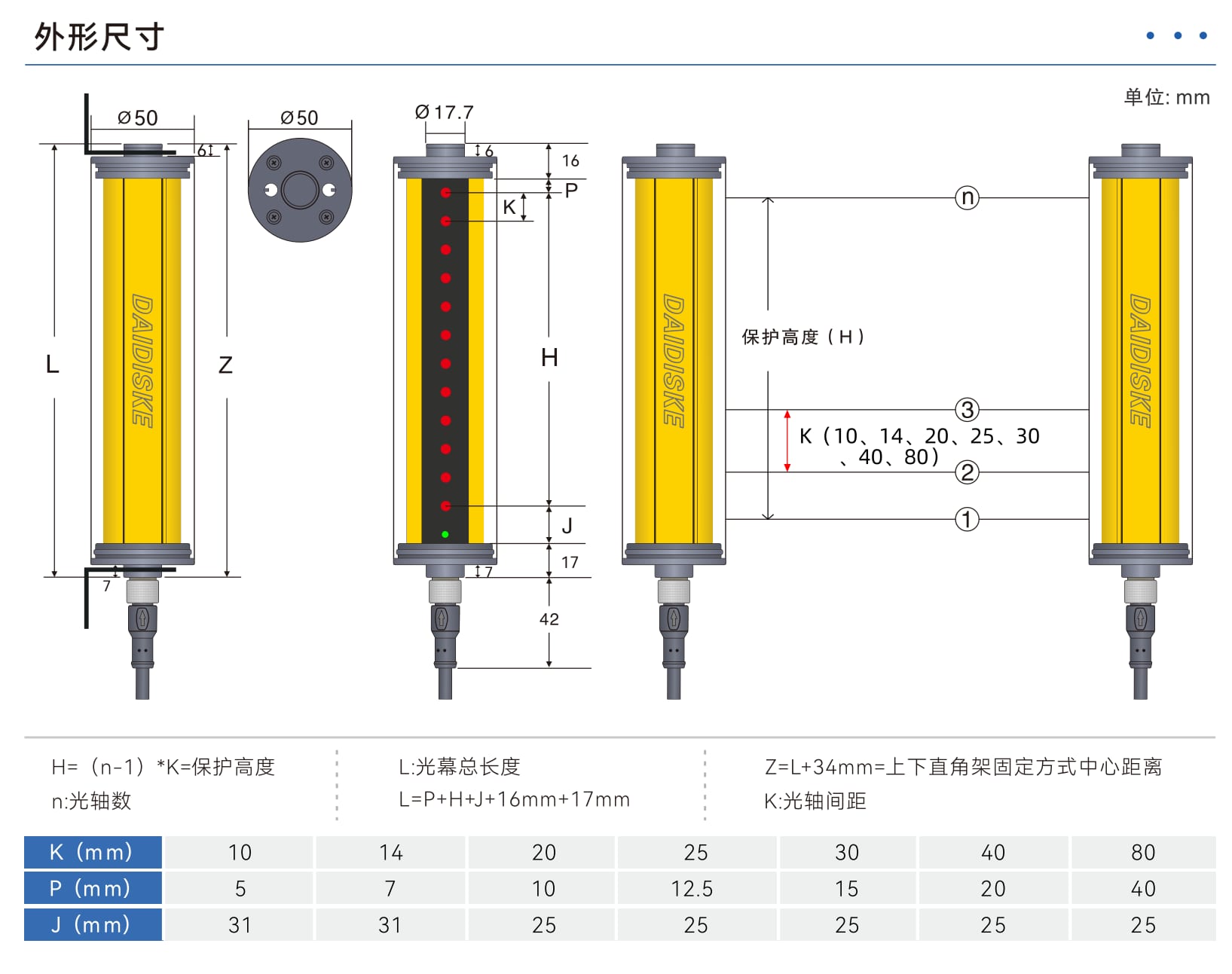

严格照 2026 版戴迪光栅画册《DQR 系列规格一览表》（P53）列出全部 102 个标准型号，按光轴间距 K 分 7 档。保护高度 H = 光轴间距 K ×（光束数 n − 1）；光幕高度 l = H + 端帽增量（各档不同）。型号编码：DQR{光束数2位}/{光轴间距}-{保护高度} + 输出代码，例 DQR06/10-50。输出代码：A = NPN 常闭 NC、B = PNP 常闭 NC、C = NPN 常开 NO、D = PNP 常开 NO；如无要求默认出 A 代码。80mm 间距及特殊规格可另外订做；检测距离默认 0.3-3m，超出默认距离请联系客服。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出代码 | 检测距离 |
|---|---|---|---|---|---|
| 6 | 50 | 119 | DQR06/10-50 | A / B / C / D | 0.3-3m |
| 8 | 70 | 139 | DQR08/10-70 | A / B / C / D | 0.3-3m |
| 10 | 90 | 159 | DQR10/10-90 | A / B / C / D | 0.3-3m |
| 12 | 110 | 179 | DQR12/10-110 | A / B / C / D | 0.3-3m |
| 14 | 130 | 199 | DQR14/10-130 | A / B / C / D | 0.3-3m |
| 16 | 150 | 219 | DQR16/10-150 | A / B / C / D | 0.3-3m |
| 18 | 170 | 239 | DQR18/10-170 | A / B / C / D | 0.3-3m |
| 20 | 190 | 259 | DQR20/10-190 | A / B / C / D | 0.3-3m |
| 22 | 210 | 279 | DQR22/10-210 | A / B / C / D | 0.3-3m |
| 24 | 230 | 299 | DQR24/10-230 | A / B / C / D | 0.3-3m |
| 26 | 250 | 319 | DQR26/10-250 | A / B / C / D | 0.3-3m |
| 28 | 270 | 339 | DQR28/10-270 | A / B / C / D | 0.3-3m |
| 30 | 290 | 359 | DQR30/10-290 | A / B / C / D | 0.3-3m |
| 32 | 310 | 379 | DQR32/10-310 | A / B / C / D | 0.3-3m |
当前显示 K = 10 mm 共 14 个型号，表格内可上下滚动； 四档合计 102 个型号，点上方按钮可一次性导出全部。
DQR 典型应用行业
水胀成形液压设备（Hydroforming）
佛山液压机行业水胀成形液压设备人员防护，IP68 可承受高压水流飞溅与水雾直接冲刷。
户外车间
户外露天工位安全防护，抗紫外线 + 雨水冲刷。
港口 / 海边设备
抗盐雾环境长期工作，海边集装箱装卸、海上石油平台等。
洗涤 / 喷淋工厂
工业洗衣机、自动喷淋设备人员入侵检测，水雾环境稳定。
食品高压清洗工位
食品加工厂高压水清洗工位人员防护，符合 GMP 卫生规范。
化工潮湿密闭车间
化工厂高湿密闭车间长期可靠运行。
DQR 技术原理与工作机制
DQR 是对射式安全光栅，投光器发出红外线光束，受光器接收光信号。当人体或物体遮挡光轴时，受光器无法正常接收信号，触发 OSSD 输出停机信号，实现人员入侵保护。DQR 采用全密封铝合金外壳配合防紫外线涂层和抗盐雾处理，防护等级达 IP68，可在水中长期浸泡仍保持光轴信号稳定输出。线同步方式下通过同步信号线进行时间同步。响应时间 ≤15ms，环境光抗扰能力 ≥10,000 Lux。
DQR 安装指南
DQR 设计用于高湿/水下场景。投光器和受光器应对射安装、光轴平行，间距按保护需求选择（10/14/20/25/30/40/80mm 七档可选）。设备可在水深 1.5m 长期浸泡环境中工作，适用于液压机水胀成形高压水流飞溅区、港口码头海边盐雾环境、洗涤喷淋工厂水雾环境、食品高压清洗工位等。安装时需使用标配同步信号线连接投受光器，工作温度 -30°C ~ +60°C。外壳防紫外线涂层和抗盐雾处理使其在户外环境中长期耐用。

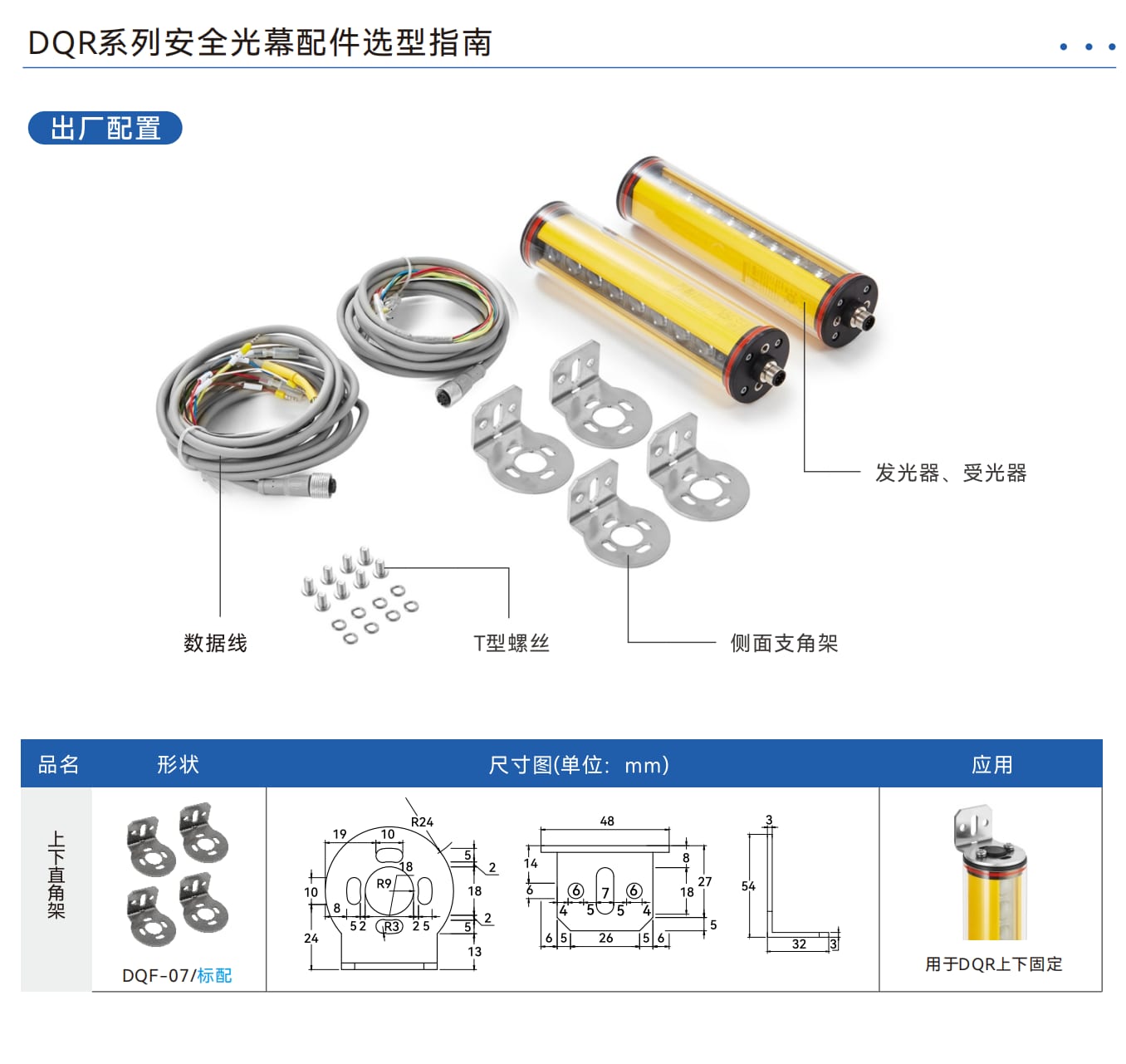

DQR 标配与选配配件
关于 DQR 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
DQR IP68 真的可以泡在水里工作吗？
DQR 适合水胀成形液压设备吗？
DQR 和 DQT 户外款怎么选？
