DQT4 四类安全等级安全光幕｜Type 4 + PLe + SIL3 三重高级认证｜汽车主机厂专款
Type 4 / PLe / Cat.4 / SIL3 高安全等级 · 双通道 OSSD + 自检 + EDM
| 工作原理 | 穿透式红外 + 双通道独立电路 |
| 光束数 (n) | K=7.5 档 15~319 束（每档 +8）；K=15 档 8~200 束、K=30 档 4~200 束（每档 +4），照画册 P79 规格一览表 |
| 光轴间距 | 7.5 / 15 / 30 mm（3 档可选） |
| 保护高度 | 按 H = (N−1) × K 灵活计算 |
| 保护距离 | 0 ~ 3.5m（标准），特殊款可做 6m 以内（下单前需与客服沟通） |
| 环境光抗扰 | ≥ 10,000 Lux |
DQT4 产品详解

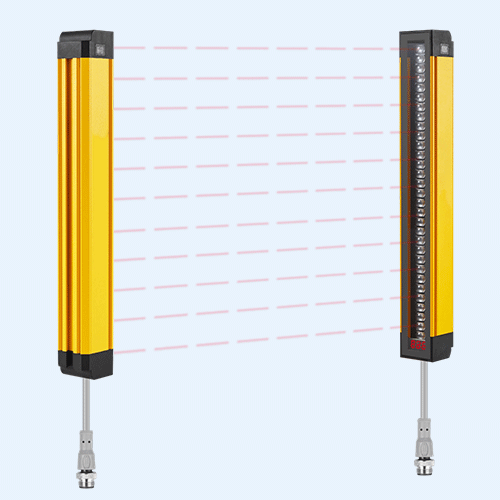

DQT4 系列是戴迪斯科 DAIDISIKE 高端安全光幕产品，符合国际工业安全领域三重高级等级认证：IEC 61496-1/2 Type 4（国际安全光电设备高等级）、ISO 13849-1 Cat. 4 PL e（机械安全控制系统高性能等级）、IEC 62061 SIL3（安全完整性高等级）。DQT4 采用双通道独立电路设计、上电自检（power-on self-test）、周期性自检（每 4ms）、单点故障检测、双通道 OSSD 安全输出、EDM 外部设备监控等完整 Type 4 安全功能。响应时间 ≤14ms（比 DQC 旗舰款更快），保护距离 0.3~3.5m（标准，特殊款 6m 以内），IP67 高防护，−25°C ~ +60°C 宽温工作。DQT4 专为汽车主机厂冲压车间、≥800T 大型压力机、锻造液压设备、化工危险工艺设备、核工业、轨道交通制动测试等强制要求 Type 4 / PLe / SIL3 合规审计的高风险场景设计，是国内少数能完整满足国际三重高级认证的国产安全光幕产品。
为什么选择 DQT4
Type 4 高等级
符合 IEC 61496-1/2 Type 4，国际安全光电设备高等级（高于 Type 2/3）。
PLe + SIL3 双重认证
同时满足 ISO 13849-1 Cat. 4 PLe（性能等级 e）+ IEC 62061 SIL3（安全完整性 3 级）。
双通道 OSSD 安全输出
OSSD 双通道独立 PNP 安全输出，自检脉冲完备，单通道故障自动切换备用通道。
响应 ≤14ms（行业较高水平）
比 DQC 旗舰款（≤15ms）更快，配合大型压力机制动可实现极短安全距离。
自检 + EDM 完整功能
上电自检 + 周期自检（每 4ms）+ 外部设备监控（EDM）反馈，符合 Type 4 单点故障检测要求。
光轴 8-40 灵活配
保护高度 160-1600mm 全覆盖，30/40mm 分辨率适合大型设备防护。
IP67 高防护
高于普通 IP65 的防护等级，适应汽车冲压车间油雾、粉尘、高湿度环境。
宽温 −25°C ~ +60°C
宽温工作能力，铸造、锻造高温环境与北方冬季低温环境均稳定。
DQT4 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 工作原理 | 穿透式红外 + 双通道独立电路 |
| 光束数 (n) | K=7.5 档 15~319 束（每档 +8）；K=15 档 8~200 束、K=30 档 4~200 束（每档 +4），照画册 P79 规格一览表 |
| 光轴间距 | 7.5 / 15 / 30 mm（3 档可选） |
| 保护高度 | 按 H = (N−1) × K 灵活计算 |
| 保护距离 | 0 ~ 3.5m（标准），特殊款可做 6m 以内（下单前需与客服沟通） |
| 环境光抗扰 | ≥ 10,000 Lux |
| 响应时间 | ≤ 14 ms（行业较高水平） |
电气参数
| 供电 | DC 24V ±10% |
| 安全输出 | 双输出（OSSD 双通道独立 PNP 安全输出） |
| 自检 | 上电自检 + 周期性自检（每 4ms） |
| EDM | 标配外部设备监控接口 |
机械参数
| 外壳 | 铝合金阳极氧化（加强款） |
| 防护等级 | IP67 |
| 工作温度 | −25°C ~ +60°C |
认证与安全等级
| CE | 已取得认证，以有效证书及适用型号为准 |
| ISO | 已通过认证，以证书注明的体系、范围及有效期为准 |
| IEC 61496-1/-2 Type 4 | 已通过认证，以有效证书及适用型号为准 |
| EN ISO 13849-1 PL e / Cat. 4 | 功能安全设计参考 |
| IEC 62061 SIL 3 | 功能安全技术参考 |
| GB/T 19436.1/.2-2025 | 产品设计与测试参考标准 |
| UL / TÜV / CCC | 产品设计与测试参考标准 |
DQT4 全部型号规格表

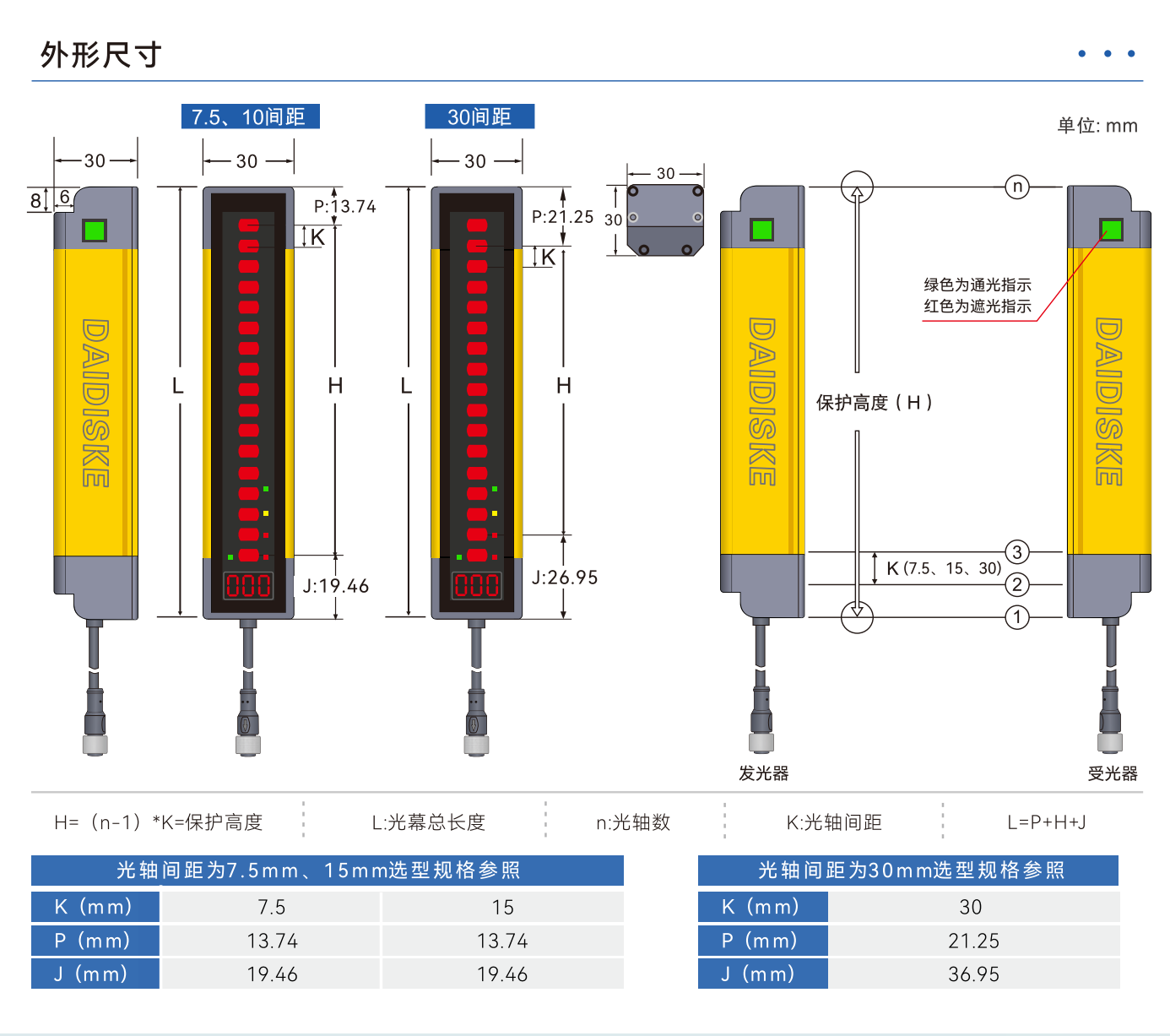

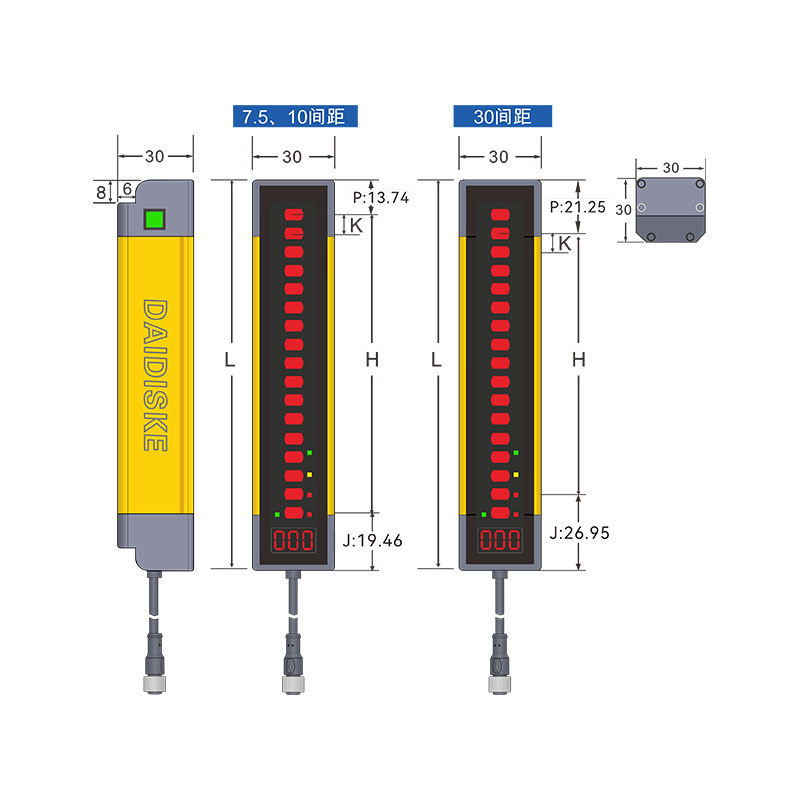

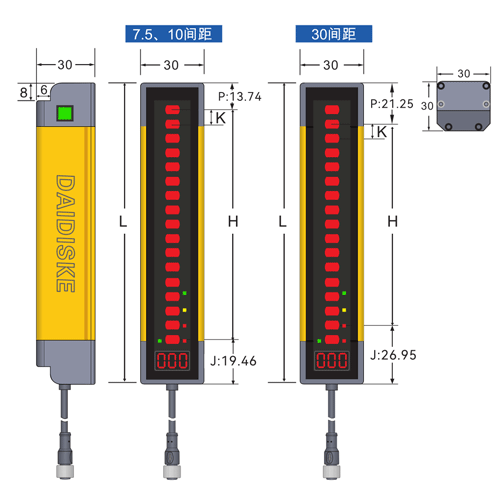

严格照 2026 版戴迪光栅画册《DQT4 系列规格一览表》（P79）列出全部 138 个标准型号，按光轴间距 K 分 3 档。DQT4 是四级（Type 4）高等级安全光幕，分辨率做到 7.5mm。保护高度 H = 光轴间距 K ×（光束数 n − 1）；光幕高度 l = H + 33.2（K=7.5）、H + 15.2（K=15）、H + 58.2（K=30）。型号编码：DQT4{光束数}/{光轴间距}-{保护高度}，例 DQT415/7.5-105。输出：N = NPN、P = PNP。检测距离默认 0.3-3m。注意本系列光束数步进与其他系列不同：K=7.5 从 15 起步、每档 +8 光束；K=15 从 8 起步、K=30 从 4 起步，均每档 +4 光束。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 信号输出 | 检测距离 |
|---|---|---|---|---|---|
| 15 | 105 | 138.2 | DQT415/7.5-105 | NPN(N) / PNP(P) | 0.3-3m |
| 23 | 165 | 198.2 | DQT423/7.5-165 | NPN(N) / PNP(P) | 0.3-3m |
| 31 | 225 | 258.2 | DQT431/7.5-225 | NPN(N) / PNP(P) | 0.3-3m |
| 39 | 285 | 318.2 | DQT439/7.5-285 | NPN(N) / PNP(P) | 0.3-3m |
| 47 | 345 | 378.2 | DQT447/7.5-345 | NPN(N) / PNP(P) | 0.3-3m |
| 55 | 405 | 438.2 | DQT455/7.5-405 | NPN(N) / PNP(P) | 0.3-3m |
| 63 | 465 | 498.2 | DQT463/7.5-465 | NPN(N) / PNP(P) | 0.3-3m |
| 71 | 525 | 558.2 | DQT471/7.5-525 | NPN(N) / PNP(P) | 0.3-3m |
| 79 | 585 | 618.2 | DQT479/7.5-585 | NPN(N) / PNP(P) | 0.3-3m |
| 87 | 645 | 678.2 | DQT487/7.5-645 | NPN(N) / PNP(P) | 0.3-3m |
| 95 | 705 | 738.2 | DQT495/7.5-705 | NPN(N) / PNP(P) | 0.3-3m |
| 103 | 765 | 798.2 | DQT4103/7.5-765 | NPN(N) / PNP(P) | 0.3-3m |
| 111 | 825 | 858.2 | DQT4111/7.5-825 | NPN(N) / PNP(P) | 0.3-3m |
| 119 | 885 | 918.2 | DQT4119/7.5-885 | NPN(N) / PNP(P) | 0.3-3m |
| 127 | 945 | 978.2 | DQT4127/7.5-945 | NPN(N) / PNP(P) | 0.3-3m |
| 135 | 1005 | 1038.2 | DQT4135/7.5-1005 | NPN(N) / PNP(P) | 0.3-3m |
| 143 | 1065 | 1098.2 | DQT4143/7.5-1065 | NPN(N) / PNP(P) | 0.3-3m |
| 151 | 1125 | 1158.2 | DQT4151/7.5-1125 | NPN(N) / PNP(P) | 0.3-3m |
| 159 | 1185 | 1218.2 | DQT4159/7.5-1185 | NPN(N) / PNP(P) | 0.3-3m |
| 167 | 1245 | 1278.2 | DQT4167/7.5-1245 | NPN(N) / PNP(P) | 0.3-3m |
| 175 | 1305 | 1338.2 | DQT4175/7.5-1305 | NPN(N) / PNP(P) | 0.3-3m |
| 183 | 1365 | 1398.2 | DQT4183/7.5-1365 | NPN(N) / PNP(P) | 0.3-3m |
| 191 | 1425 | 1458.2 | DQT4191/7.5-1425 | NPN(N) / PNP(P) | 0.3-3m |
| 199 | 1485 | 1518.2 | DQT4199/7.5-1485 | NPN(N) / PNP(P) | 0.3-3m |
| 207 | 1545 | 1578.2 | DQT4207/7.5-1545 | NPN(N) / PNP(P) | 0.3-3m |
| 215 | 1605 | 1638.2 | DQT4215/7.5-1605 | NPN(N) / PNP(P) | 0.3-3m |
| 223 | 1665 | 1698.2 | DQT4223/7.5-1665 | NPN(N) / PNP(P) | 0.3-3m |
| 231 | 1725 | 1758.2 | DQT4231/7.5-1725 | NPN(N) / PNP(P) | 0.3-3m |
| 239 | 1785 | 1818.2 | DQT4239/7.5-1785 | NPN(N) / PNP(P) | 0.3-3m |
| 247 | 1845 | 1878.2 | DQT4247/7.5-1845 | NPN(N) / PNP(P) | 0.3-3m |
| 255 | 1905 | 1938.2 | DQT4255/7.5-1905 | NPN(N) / PNP(P) | 0.3-3m |
| 263 | 1965 | 1998.2 | DQT4263/7.5-1965 | NPN(N) / PNP(P) | 0.3-3m |
| 271 | 2025 | 2058.2 | DQT4271/7.5-2025 | NPN(N) / PNP(P) | 0.3-3m |
| 279 | 2085 | 2118.2 | DQT4279/7.5-2085 | NPN(N) / PNP(P) | 0.3-3m |
| 287 | 2145 | 2178.2 | DQT4287/7.5-2145 | NPN(N) / PNP(P) | 0.3-3m |
| 295 | 2205 | 2238.2 | DQT4295/7.5-2205 | NPN(N) / PNP(P) | 0.3-3m |
| 303 | 2265 | 2298.2 | DQT4303/7.5-2265 | NPN(N) / PNP(P) | 0.3-3m |
| 311 | 2325 | 2358.2 | DQT4311/7.5-2325 | NPN(N) / PNP(P) | 0.3-3m |
| 319 | 2385 | 2418.2 | DQT4319/7.5-2385 | NPN(N) / PNP(P) | 0.3-3m |
当前显示 K = 7.5 mm 共 39 个型号，表格内可上下滚动； 四档合计 138 个型号，点上方按钮可一次性导出全部。
DQT4 典型应用行业
汽车主机厂冲压车间
汽车冲压四大工艺（冲压、焊装、涂装、总装）车间机器人协作工位、≥800T 大型压力机强制 Type 4 安全防护。
大型压力机 / 锻造液压机
1000T 以上大型压力机、3000T+ 锻造液压机高等级安全防护。
汽车焊装机器人单元
汽车焊装车间机器人协作工位，符合 IATF 16949 + ISO 10218 + ISO/TS 15066 安全规范。
化工危险工艺设备
化工反应釜、危险化学品加工设备 Type 4 强制配套，符合 GB 50493 化工安全规范。
核工业 / 核电设备
核工业操作设备人员安全防护，符合 GB 12525 核电厂相关安全规范。
轨道交通制动测试台
高铁动车组制动测试、列车维修工位高安全等级防护。
DQT4 技术原理与工作机制
DQT4 为穿透式对射设计，投光器与受光器成对布置，采用红外线双通道独立电路。任意光轴遮挡时接收端信号丢失，立即输出停机指令至安全 PLC/继电器。保护高度 H=(N−1)×K。采用上电自检、周期自检（每 4ms）、单点故障检测等 Type 4 级完整自检机制，确保毫秒级故障检测能力。符合 IEC 61496 Type 4 / ISO 13849-1 Cat.4 PL e / IEC 62061 SIL3 三重高安全认证。
DQT4 安装指南

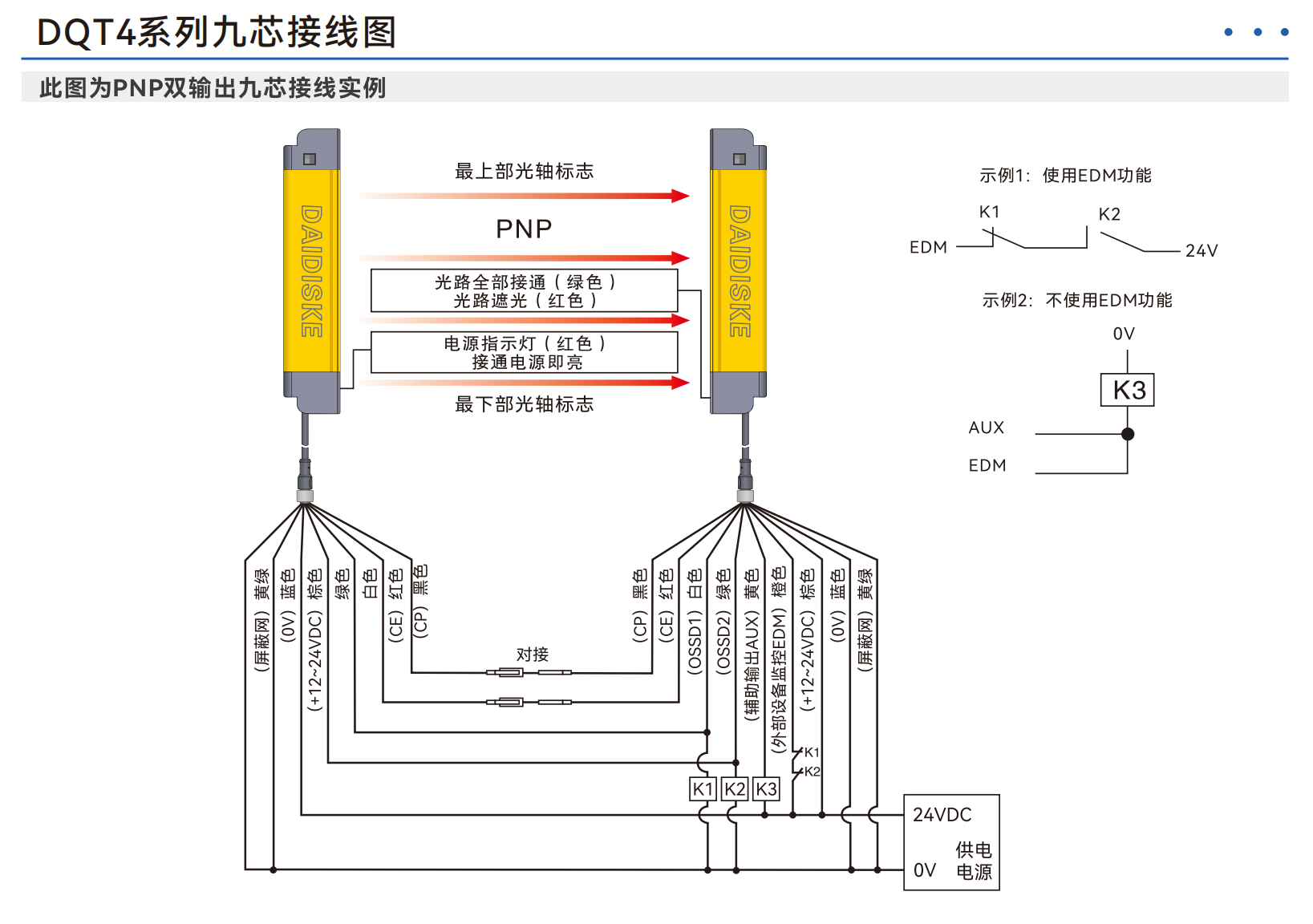

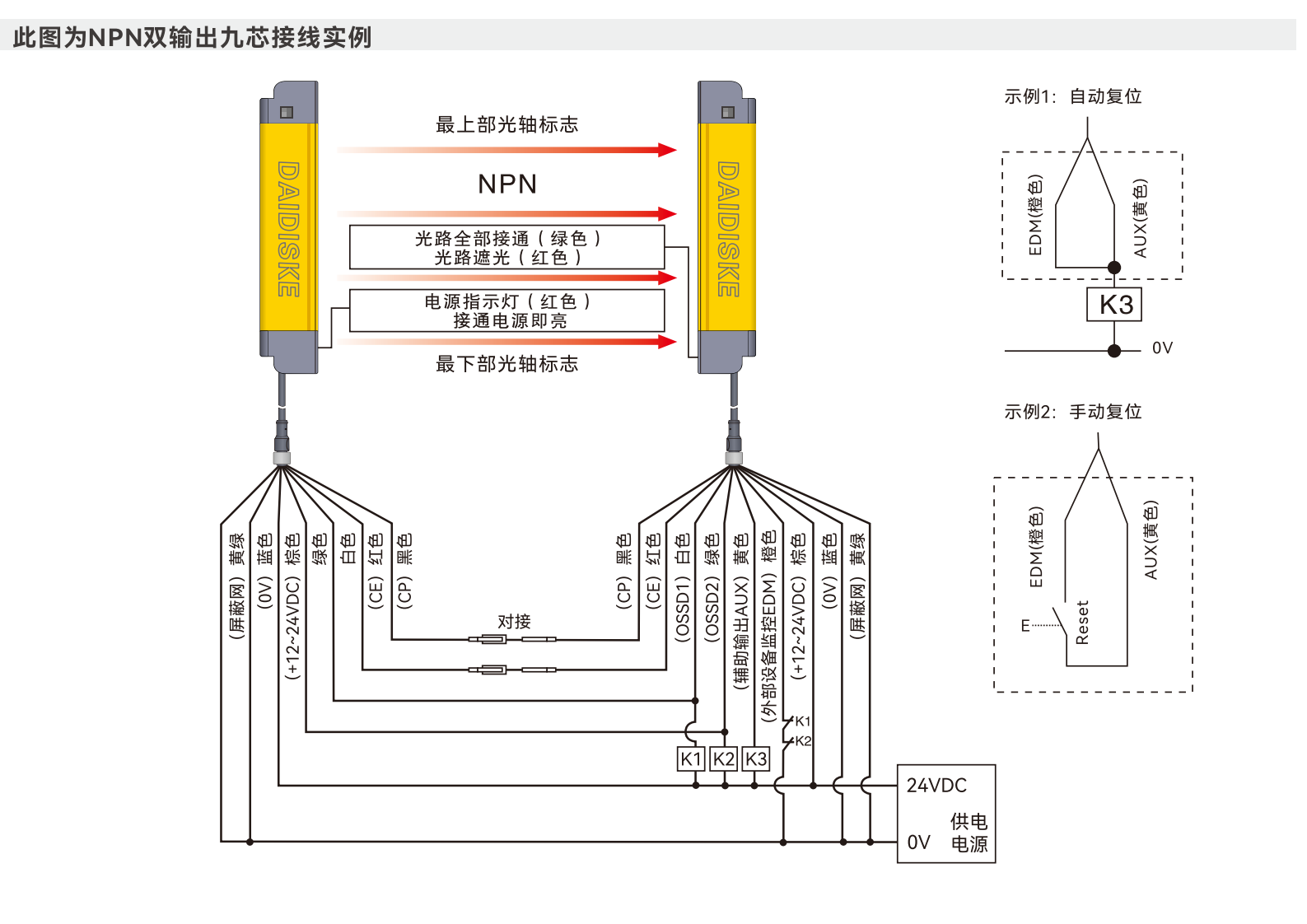

DQT4 灵活配置：①光轴数 4~200 轴可按需定制，光轴间距 7.5/15/30mm 三档；②保护距离标准 0~3.5m，特殊可定制 6m 以内；③汽车主机厂冲压车间标准布局——大型机械压力机（800-2000T）前后侧各 1 套 DQT4 + 双面控制器 DQSS + 安全模块 DA31；伺服压力机前侧 1 套 DQT4 + 后侧机械门锁 DX-D6；④OSSD 双通道 PNP 输出必须接入安全 PLC（西门子 S7-1500F/1200F、三菱 MELSEC iQ-R Safety、欧姆龙 NX-SL、罗克韦尔 GuardLogix、施耐德 M580 Safety）或安全继电器（如 DQSRN）；⑤供电 DC 24V±10%，工作温度 −25°C~+60°C，IP67 防护（铝合金阳极氧化外壳）。
DQT4 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比，戴迪斯科 DQT4 在核心性能上比肩进口、价格优势明显、本土化服务更强。
| 对比维度 | 戴迪斯科 DQT4 | 进口同等级款 |
|---|---|---|
| 安全等级 | Type 4 + Cat.4 PLe + SIL3 三重高级 | 进口品牌乙 高端 Type 4 款: Type 4 / 进口品牌丙 Type 4 款: Type 4 |
| 响应时间 | ≤ 14ms | 进口品牌乙 同等级款: 14ms / 进口品牌丙: 16ms |
| 防护等级 | IP67 | 进口品牌乙 同等级款: IP65 / 进口品牌丙: IP65 |
| 工作温度 | −25°C ~ +60°C 宽温 | 进口品牌乙: 0°C ~ +55°C / 进口品牌丙: −30°C ~ +55°C |
| OSSD 双通道 | 标配 + EDM + 周期自检 4ms | 进口品牌乙: 标配 + EDM |
| 参考报价 | 约为同等级进口品牌 35%~50% | 全进口高端款 |

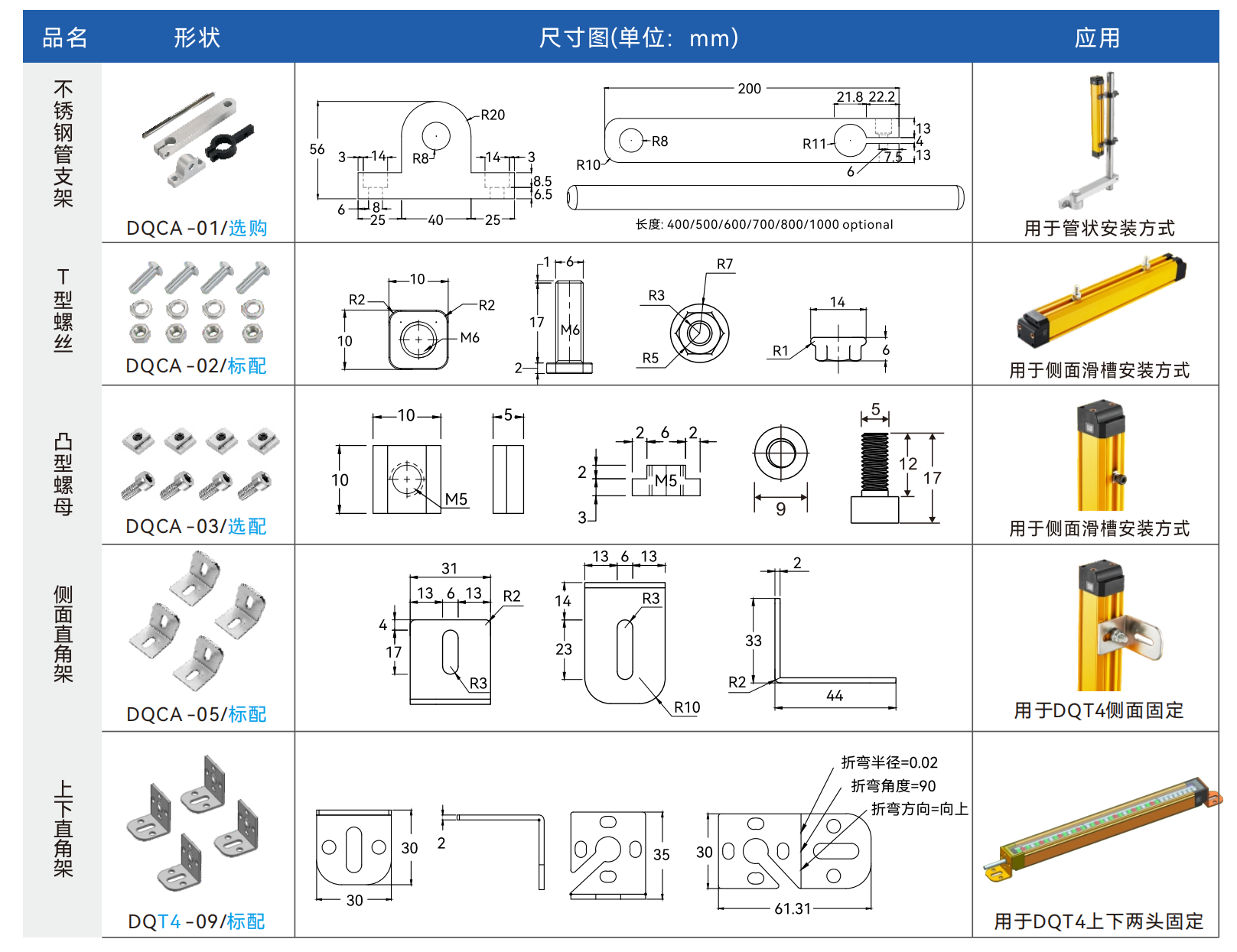

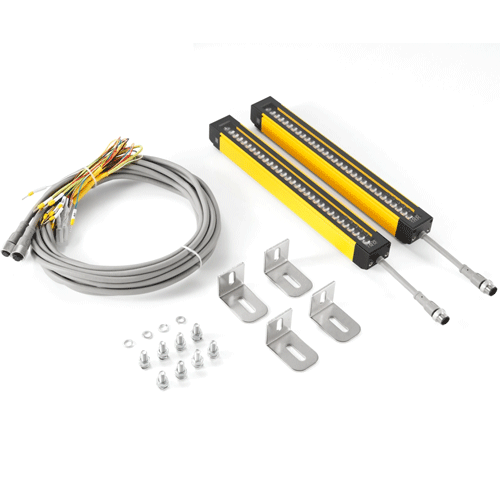

DQT4 标配与选配配件
关于 DQT4 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
Type 4 和 Type 2 安全等级有什么区别？什么时候必须用 Type 4？
DQT4 和 DQC 怎么选？我的场景需要 Type 4 吗？
DQT4 输出信号能直接接 PLC 吗？
DQT4 的"周期自检每 4ms"是什么意思？
DQT4 在汽车主机厂的冲压车间怎么布？跟伺服压力机和大型机械压力机的兼容性？
DQT4 配套西门子 / 三菱 / 欧姆龙 / 罗克韦尔安全 PLC 如何接线？
戴迪斯科 DAIDISIKE 安全光栅可以替代进口品牌甲、进口品牌乙、进口品牌丙、进口品牌丁等进口品牌 吗？
戴迪斯科的安全光栅有哪些认证？可以用于客户审计与海关报关吗？
