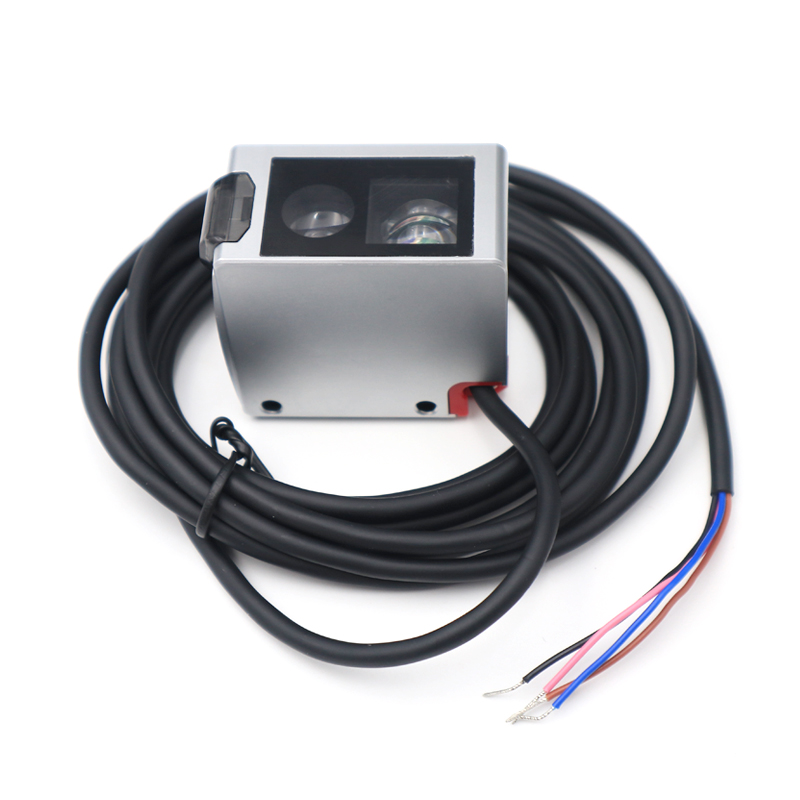

JNS-W70 / JNS-W500 远距离色标传感器｜白色 LED｜检测 30-70mm / 50-500mm｜NPN/PNP 切换｜IO-Link
最远 500mm 检测距离 · 白色 LED 全色域 · NPN/PNP 与 N.O./N.C. 单机切换 · IO-Link 通讯 · IP65
| JNS-W70 | 检测距离 30-70mm / 最小光点约 1.6×2.9mm@50mm |
| JNS-W500 | 检测距离 50-500mm / 光点 φ3.5mm@100mm～φ20mm@500mm |
| 光源 | 白色 LED（覆盖全部可见光谱） |
| 检测距离（JNS-W70） | 30 - 70 mm |
| 检测距离（JNS-W500） | 50 - 500 mm |
| 响应时间 | 200μs / 1ms / 10ms / 100ms / 500ms 五档可选 |
JNS-W70 / JNS-W500 产品详解
JNS-W70 / JNS-W500 是戴迪斯科远距离色标传感器，把"色标传感器"从贴着料面安装解放出来：常规色标传感器工作距离普遍只有一二十毫米，必须贴着料膜装；JNS-W70 检测距离 30-70mm，JNS-W500 更是达到 50-500mm——传感器可以装在半米开外，避开加热区、飞溅区、换卷操作空间，隔着机架缝隙检测，或用于料面高度大幅波动、根本无法近装的工位。

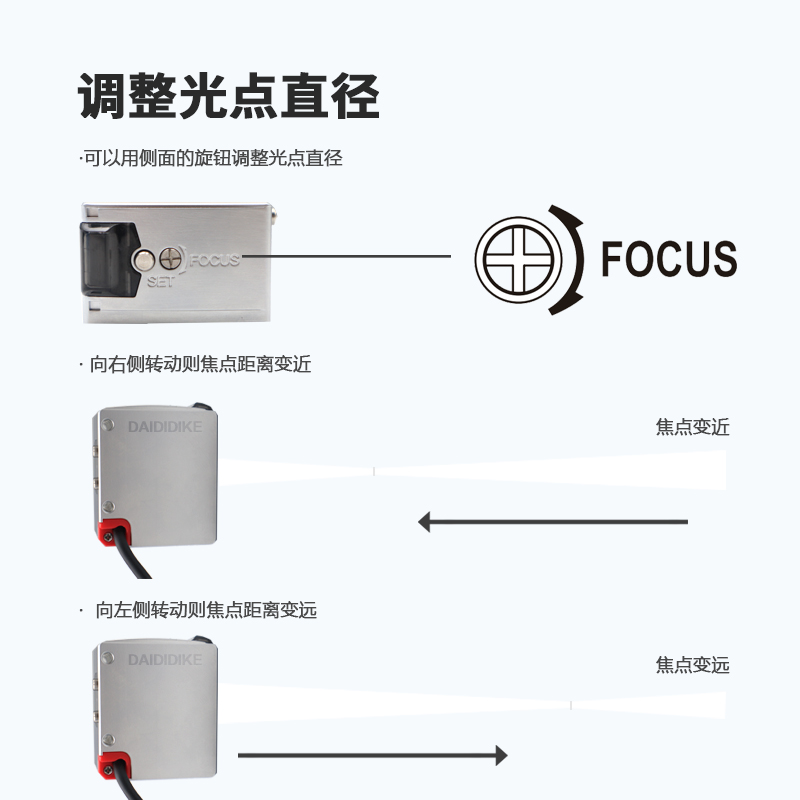

光源采用白色 LED，覆盖全部可见光谱，无需针对标记颜色挑光源颜色：青标、黄标、彩底浅标等疑难组合同样可检，换产品换印刷设计时不用换传感器。光点方面，JNS-W70 最小光点约 1.6×2.9mm@50mm，可分辨细小标记；JNS-W500 光点 φ3.5mm@100mm～φ20mm@500mm，适合远距离、大范围检出。
电气配置是本系列的另一大亮点：NPN / PNP 开路集电极单机切换（30V 以下、100mA 以下、残余电压 2V 以下）+ N.O./N.C. 切换——一个型号通吃日系 NPN 与欧美 PNP 两大 PLC 体系，备货零选错风险；支持 IO-Link 通讯，可接入 IO-Link 主站系统；外部输入可切换为"调谐（示教）"或"停止发射"，换产品时由 PLC 远程示教、相邻传感器互干扰可抑制。响应时间 200μs / 1ms / 10ms / 100ms / 500ms 五档可选，内置 OFF / 接通延迟 / 断开延迟 / 单次四种定时器，窄色标的极短脉冲可在传感器内直接展宽，省掉外部整形电路。10-30VDC 宽压供电，IP65 防护，整机仅 128g。国产替代：佛山工厂直销，支持小批量试样、可开 13% 增值税专票，详询 4000-808-929。
为什么选择 JNS-W70 / JNS-W500
最远 500mm 检测距离
JNS-W70 30-70mm、JNS-W500 50-500mm，远离加热 / 飞溅区安装。
白色 LED 全色域光源
覆盖全部可见光谱，任意颜色标记 / 底色组合都能检。
NPN/PNP 单机切换
开路集电极 NPN/PNP + N.O./N.C. 切换，一个型号通吃各类 PLC。
IO-Link 通讯
支持 IO-Link，可接入 IO-Link 主站的智能产线系统。
外部输入：示教 / 停止发射
PLC 远程调谐示教，或停止发射规避相邻传感器互干扰。
五档响应 + 四种定时器
200μs~500ms 五档；OFF / 接通延迟 / 断开延迟 / 单次，脉冲传感器内展宽。
小光点分辨细标
JNS-W70 最小光点约 1.6×2.9mm@50mm，细小色标可靠检出。
IP65 · 128g 轻量
防尘防喷水，轻量机身便于装在移动机构上。
JNS-W70 / JNS-W500 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
型号选型
| JNS-W70 | 检测距离 30-70mm / 最小光点约 1.6×2.9mm@50mm |
| JNS-W500 | 检测距离 50-500mm / 光点 φ3.5mm@100mm～φ20mm@500mm |
光学参数
| 光源 | 白色 LED（覆盖全部可见光谱） |
| 检测距离（JNS-W70） | 30 - 70 mm |
| 检测距离（JNS-W500） | 50 - 500 mm |
| 响应时间 | 200μs / 1ms / 10ms / 100ms / 500ms 五档可选 |
电气参数
| 输出方式 | NPN / PNP 开路集电极切换式（30V 以下、100mA 以下、残余电压 2V 以下） |
| 输出逻辑 | N.O. / N.C. 切换式（常开 / 常闭） |
| 通讯 | IO-LINK |
| 外部输入 | 调谐（示教）/ 停止发射 切换式 |
| 定时器功能 | OFF / 接通延迟 / 断开延迟 / 单次 |
| 工作电压 | 10 - 30 VDC |
| 消耗电流 | 24V 时 50mA 以下 |
机械与环境
| 防护等级 | IP65 |
| 重量 | 128 g |
质保 / 服务
| 整机质保 | 1 年（自发货起算） |
JNS-W70 / JNS-W500 标准选型对照表
JNS-W 系列远距离色标传感器选型表（两型号电气规格一致，仅检测距离 / 光点不同）
| 型号 | 检测距离 | 光点尺寸 | 消耗电流 |
|---|---|---|---|
| JNS-W70 | 30-70mm | 最小约 1.6×2.9mm@50mm | 24V 时 50mA 以下 |
| JNS-W500 | 50-500mm | φ3.5mm@100mm～φ20mm@500mm | 24V 时 50mA 以下 |
JNS-W70 / JNS-W500 典型应用行业
大型包装机 / 制袋机
料面位置波动大、需远距离安装的色标定位工位。
加热 / 喷淋区工位
传感器装在半米开外，避开加热棒、飞溅与喷淋区。
隔机架 / 护罩检测
隔着机架缝隙、护罩开口检测印刷标记。
物流与输送
远距离检测纸箱 / 托盘上的色块标记。
IO-Link 智能产线
需要 IO-Link 接入、远程示教换型的智能化产线。
JNS-W70 / JNS-W500 技术原理与工作机制
JNS-W 系列通过白色 LED 照射目标面，接收器识别印刷色标与背景的颜色反差并输出开关信号。白光覆盖全部可见光谱，因此不挑标记 / 底色组合。与常规色标传感器最大的不同是工作距离：JNS-W70 在 30-70mm、JNS-W500 在 50-500mm 范围内检测，传感器无需贴着料面安装。输出为 NPN/PNP 开路集电极（单机切换）+ N.O./N.C. 可选，另支持 IO-Link 通讯；响应时间五档可选（200μs~500ms），配四种定时器可在传感器内部完成脉冲展宽与延时逻辑。
JNS-W70 / JNS-W500 安装指南
JNS-LX101 检测距离 8-35mm，安装时让光斑对准色标经过的轨迹、并与运动方向保持一致以提升定位精度。供电 DC 12-30V，输出为 NPN/PNP（NO/NC 可选），应按现场 PLC 的输入类型（日系 NPN / 欧系 PNP）选型并对应接线。IP67 防护等级适合工业现场，可用于印刷包装、印染、贴标等自动化色标定位场景；光学窗应定期清洁以维持识别稳定性。
JNS-W70 / JNS-W500 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 JNS-W70 / JNS-W500 | 进口同等级款 |
|---|---|---|
| 检测距离 | 最远 500mm（JNS-W500），远距安装自由度大 | 进口同类品牌常规色标款多为几十毫米内 |
| 输出配置 | NPN/PNP + N.O./N.C. 单机切换，一个型号全覆盖 | 进口品牌部分型号需按输出类型分开订货 |
| 通讯 | 支持 IO-Link | 进口品牌高端款支持，价格更高 |
| 价格与交期 | 佛山工厂直销，价格优势明显，交期短 | 进口品牌价格高、交期长 |
关于 JNS-W70 / JNS-W500 的常见问题
JNS-W70 和 JNS-W500 怎么选？
远距离色标传感器和普通色标传感器差在哪？
NPN 和 PNP 要分开订货吗？
JNS-W 系列支持 IO-Link 吗？
白色 LED 光源有什么好处？
响应五档和定时器功能怎么用？
外部输入的"调谐 / 停止发射"是什么？
和 FS-S72、PZ-LX101 怎么选？
能替代进口远距离色标传感器吗？
起订量、交期和开票怎么安排？
