DQE 红外对射安全光幕｜10/20/40/80/200mm 五档间距｜压力机/液压机/剪板机推荐
五档光轴间距 · 保护高度 100-3800mm · 屏蔽 99% 干扰信号 · 超高性价比
| 工作原理 | 穿透式红外 LED 调制（Through-beam） |
| 发射波长 | 940nm 红外调制光 |
| 光幕形式 | 对射式 |
| 光轴间距 (K) | 10 / 20 / 40 / 80 / 200mm（五档可选） |
| 检测精度 | 18mm（K=10）/ 28mm（K=20）/ 48mm（K=40）/ 88mm（K=80） |
| 光束数 (n) | K=10：12、14、16…70；K=20/40/80：4、6、8、10…72；K=200：4~20 |
DQE 产品详解

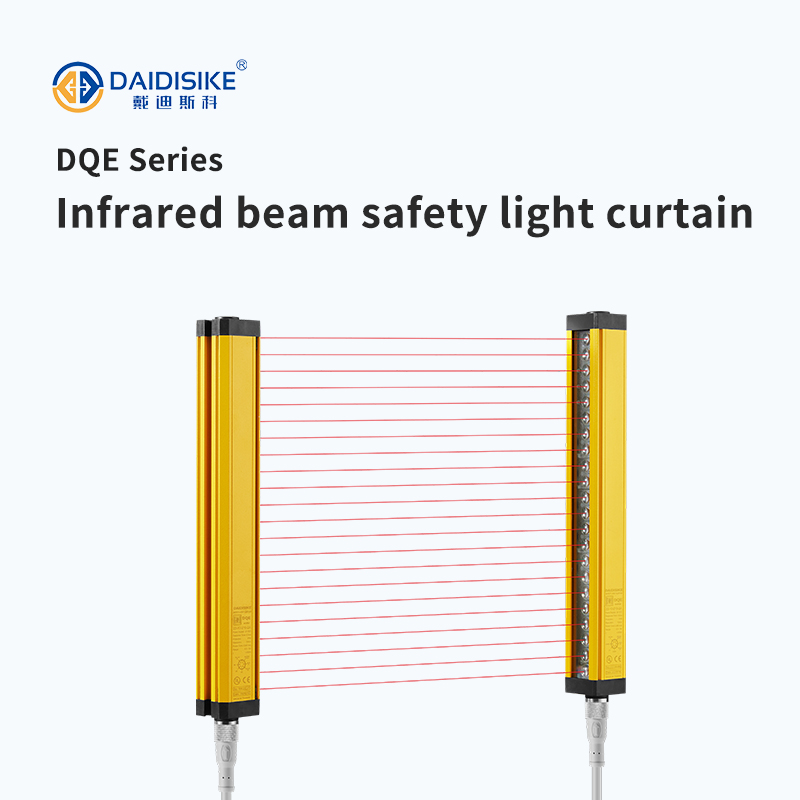

DQE 是戴迪斯科红外对射安全光幕的主力通用系列，采用 30×30mm 铝合金挤压机身 + ABS 增强尼龙端盖，体积小巧、安装调试方便、超高性价比。光轴间距提供 10 / 20 / 40 / 80 / 200mm 五档：10mm 档（光束数 12-70）用于手指级防护，20/25mm 档用于手掌防护，40/80mm 档用于手臂或身体防护，200mm 档用于大跨度区域检测；保护高度 H =（光束数−1）× 间距，全系覆盖 100-3800mm。检测距离标准 0.3-3m（A 代码），可选 0.3-6m（B 代码）。极性、短路、过载保护与自检功能完善，传感器故障时确保不向所控制的电器发送错误信号；系统对电磁信号、频闪灯光、焊接弧光及周围光源具有良好的抗干扰能力，能有效屏蔽 99% 的干扰信号，环境光抗扰 10,000 Lux（入射角 ≥5°）。输出为 NPN / PNP 晶体管型（灌入电流 500mA、残压 1.5V 以下），接线分六芯（单组输出）与双七芯（两组输出）两种，信号输出方式 A（NPN 常闭）/ B（PNP 常闭）/ C（NPN 常开）/ D（PNP 常开）四种可选；配合外置控制器 DQCA / DQCA2 或内置双面控制器 DQET（AC110-220V 供电、继电器输出）即可组成完整安全回路。响应时间 ≤15ms，IP65 防护，采用表面贴装技术、防震性能优越，所有电子元器件均采用全球知名品牌配件。符合 IEC 61496-1/2 标准安全等级，TÜV 和 UL 认证，EN 13849-1:2015（Cat4 PLd）、EN 61496-3:2019 TYPE4，管理体系认证 GB/T 19001-2016 idt ISO 9001:2015 要求（认证文件以有效证书及适用型号为准）。广泛适用于压力机、液压机、油压机、剪板机、自动门等 80% 以上设备及其他危险场合。
为什么选择 DQE
五档光轴间距全覆盖

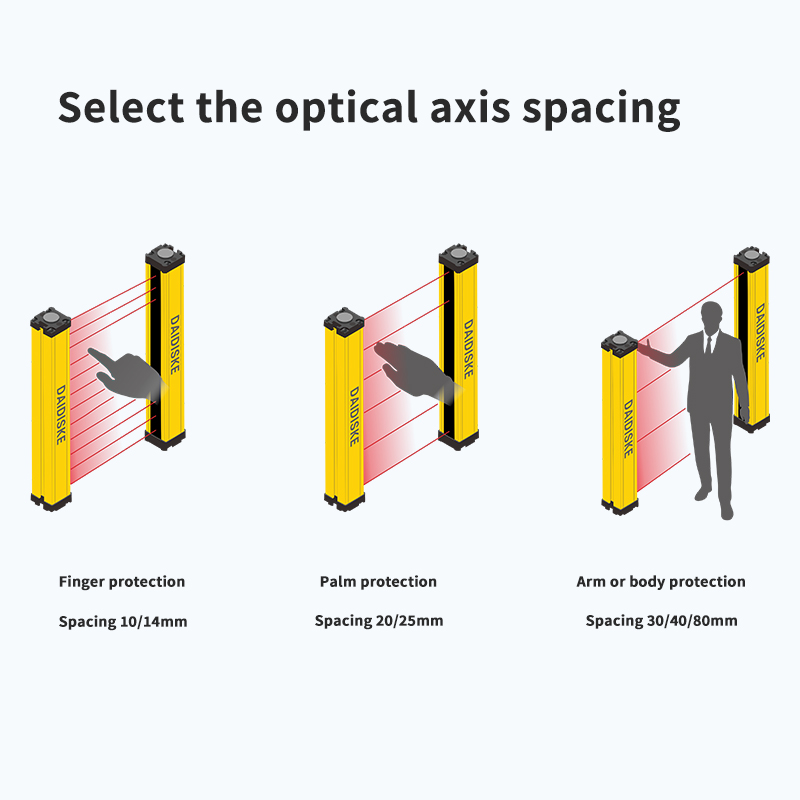

10 / 20 / 40 / 80 / 200mm 五档间距：10mm 手指级（光束数 12-70）、20mm 手掌级、40/80mm 手臂身体级、200mm 大跨度区域检测，保护高度 100-3800mm，一个系列适配 80% 以上设备。
六芯单输出 / 双七芯双输出

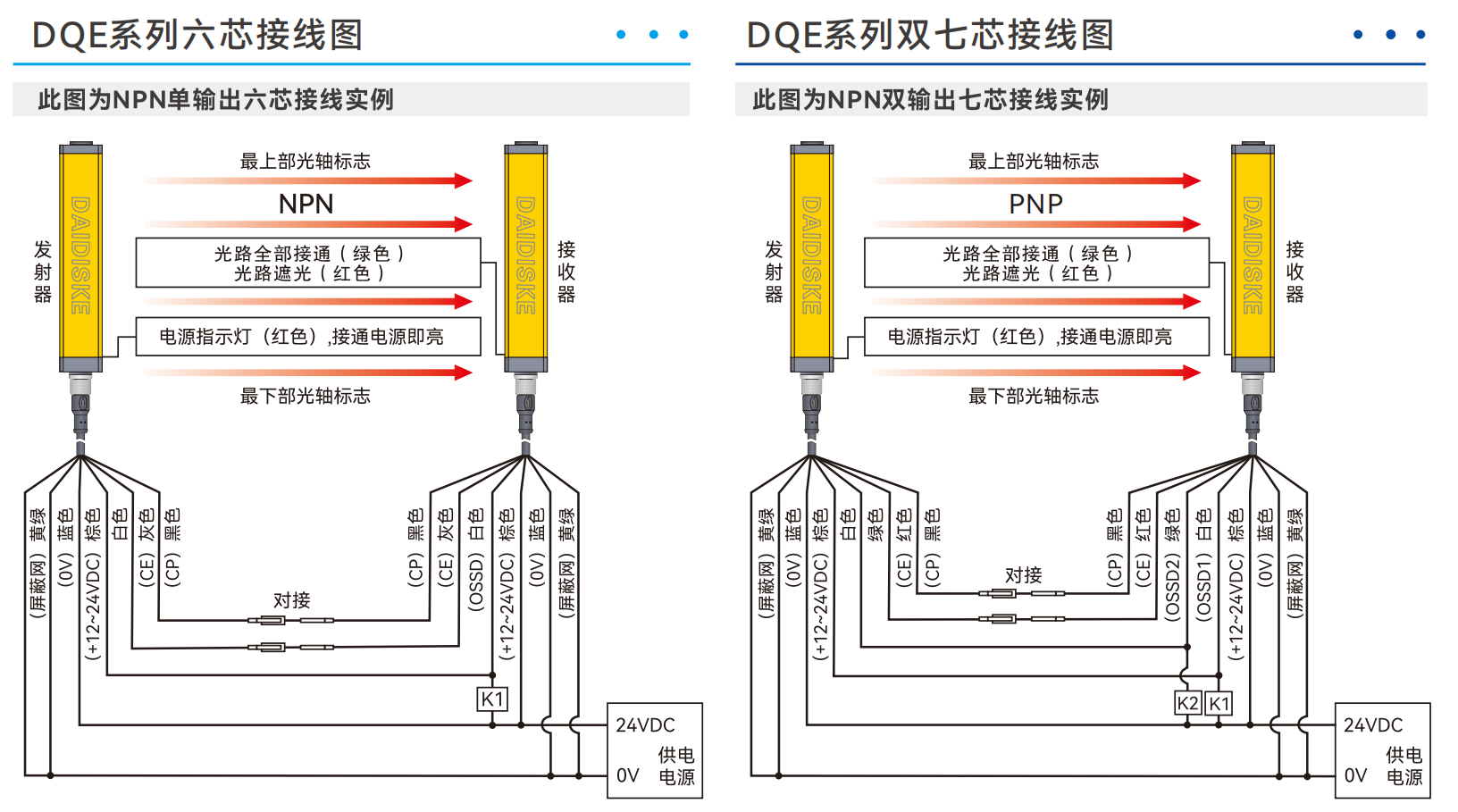

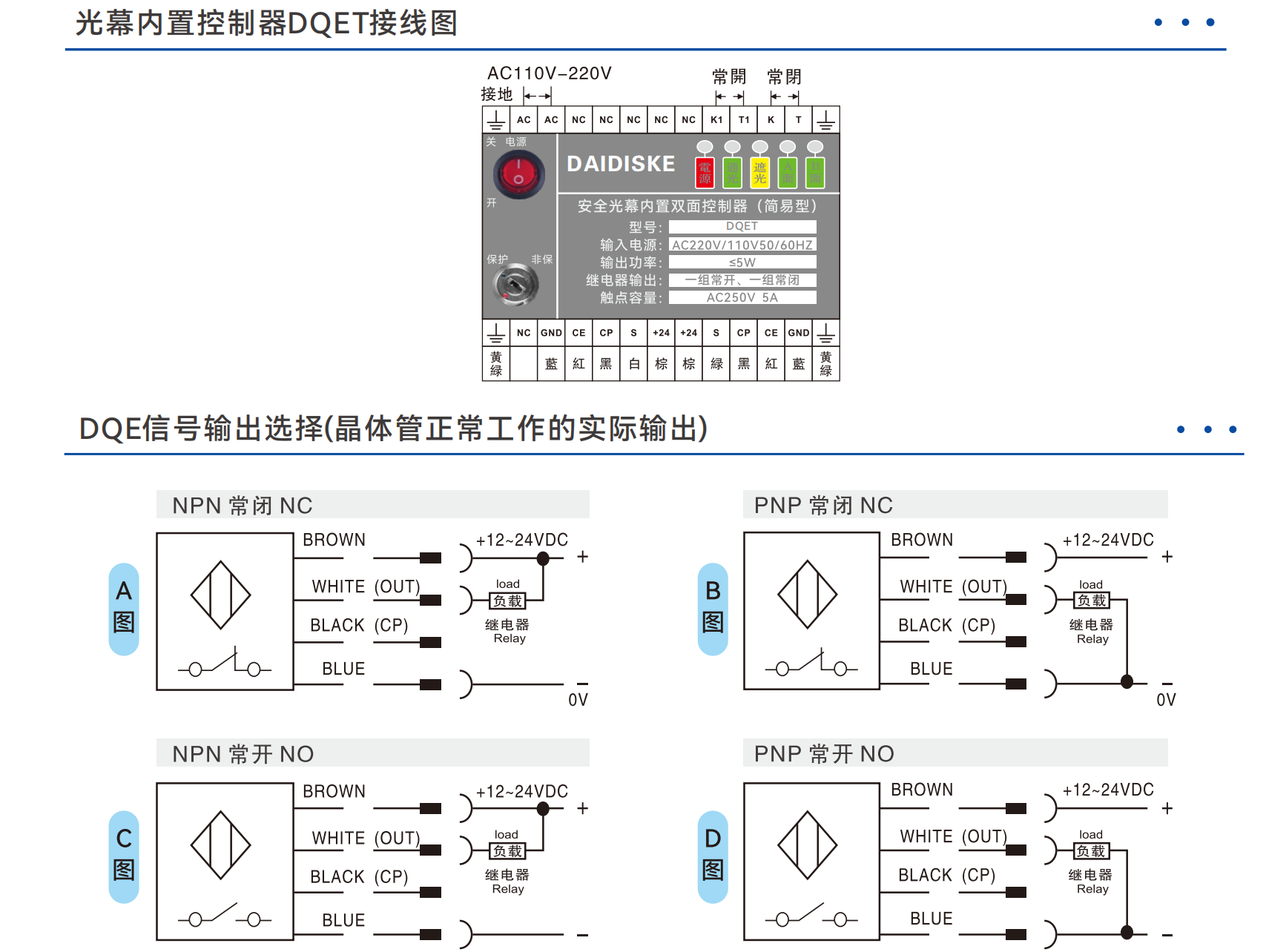

六芯接线为单组输出，双七芯接线为两组输出；信号输出方式 A（NPN 常闭）/ B（PNP 常闭）/ C（NPN 常开）/ D（PNP 常开）四种可选，无特殊要求默认 A 图。
屏蔽 99% 干扰信号
系统对电磁信号、频闪灯光、焊接弧光及周围光源具有良好抗干扰能力，环境光抗扰 10,000Lux（入射角 ≥5°），焊机、变频器密集环境稳定工作。
极性 / 短路 / 过载保护 + 自检
自检功能完善，当安全传感器出现故障时，确保不向所控制的电器发送错误信号；输出带极性、短路、过载三重保护。
响应 ≤15ms 快速停机
响应时间短（≤15ms），安全可靠性能高，满足 ISO 13855 安全距离 S=K×T+C 计算要求。
可选内置控制器 DQET
可选安全光幕内置双面控制器 DQET（简易型）：AC110-220V 供电、继电器输出一组常开一组常闭、触点容量 AC250V 5A；也可配外置控制器 DQCA / DQCA2。
航空插座连接
圆形航空插座配专用连接电缆，投光器 3 芯、受光器 5 芯，尺寸 30mm×30mm，可通过航空插座与 M12 电缆线链接，安装更换方便。
标配附件齐全

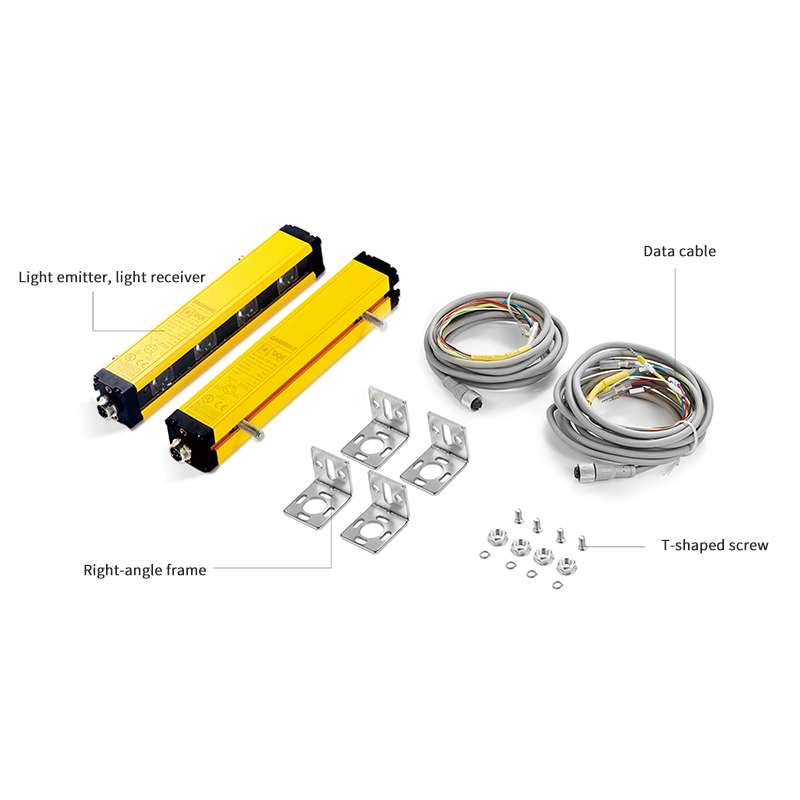

出厂配置含发光器/受光器、数据线、直角架（DQCA-04 标配）、T 型螺丝（DQCA-02 标配）、侧面直角架（DQCA-05 标配）；不锈钢管支架 DQCA-01、凸型螺母 DQCA-03 可选购。
IP65 + 表面贴装工艺
采用表面贴装技术，防震性能优越；铝合金机身 + ABS 增强尼龙端盖，IP65 防护，耐粉尘油污。
DQE 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 工作原理 | 穿透式红外 LED 调制（Through-beam） |
| 发射波长 | 940nm 红外调制光 |
| 光幕形式 | 对射式 |
| 光轴间距 (K) | 10 / 20 / 40 / 80 / 200mm（五档可选） |
| 检测精度 | 18mm（K=10）/ 28mm（K=20）/ 48mm（K=40）/ 88mm（K=80） |
| 光束数 (n) | K=10：12、14、16…70；K=20/40/80：4、6、8、10…72；K=200：4~20 |
| 保护高度 (H) | 100 ~ 3800 mm（H = (n−1) × K） |
| 检测距离 | 30 ~ 3000mm（A 代码标准）；30 ~ 6000mm（B 代码可选） |
| 环境光抗扰 | 10,000 Lux（入射角 ≥ 5°） |
| 耐环境光 | 白炽灯：受光面照度 3000Lx；太阳光：受光面照度 10000Lx |
| 响应时间 | ≤ 15 ms |
| 光源 | 调制红外 LED |
电气参数
| 电源电压 | DC 12/24V；AC 110-220V（配控制器，继电器输出） |
| 消耗电流 | ≤ 200mA |
| 输出 | NPN / PNP 型晶体管，灌入电流 500mA，电压 1.5V 以下，极性 / 短路 / 过载保护 |
| 输出状态 | 所有光轴受光时 ON（接收指示绿灯） |
| 信号输出方式 | A：NPN 常闭 / B：PNP 常闭 / C：NPN 常开 / D：PNP 常开（默认 A 图） |
| 接线方式 | 六芯（单组输出）/ 双七芯（两组输出） |
| 连接方式 | 圆形航空插座配专用连接电缆，投光器 3 芯、受光器 5 芯 |
| 控制器 | 外置 DQCA / DQCA2；内置双面控制器 DQET（AC110-220V · 继电器输出一常开一常闭 · 触点 AC250V 5A） |
| 指示灯 | 投光器：电源指示灯（红色）；受光器：输出指示灯通光（绿色）遮光（红色） |
机械参数

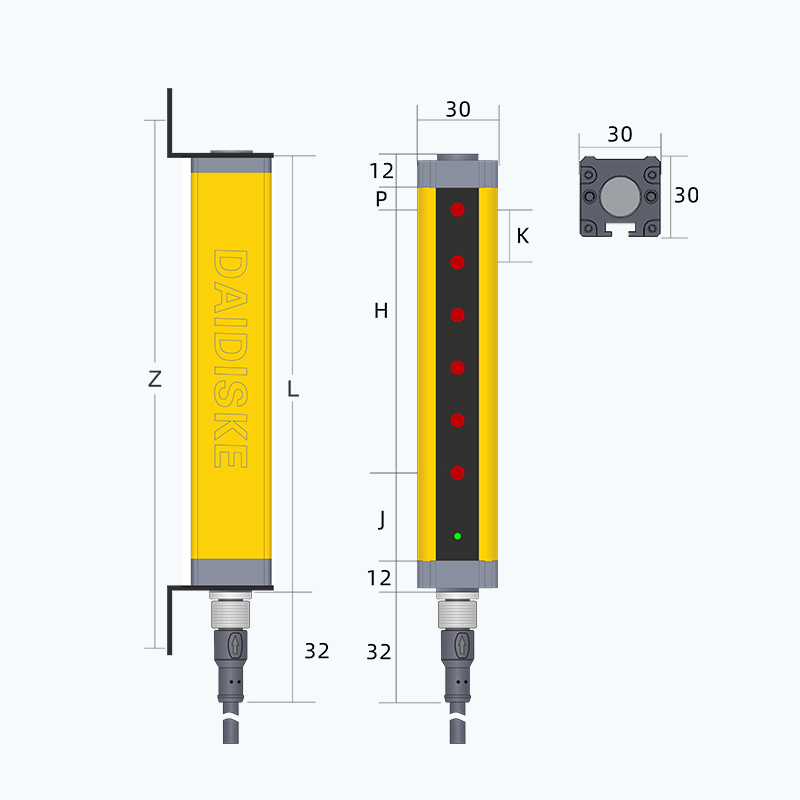

| 机身截面 | 30 × 30 mm × L（L 为发光器 / 受光器长度） |
| 外壳材质 | 铝合金，端盖 ABS 增强尼龙 |
| 防护等级 | IP65 |
| 工作温度 | −10°C ~ +40°C（但不结冰）；保存时 −25°C ~ +55°C |
| 工作湿度 | 35 ~ 85% RH（保存时 35 ~ 95% RH） |
| 配件 | DQCA-01 不锈钢管支架（选购）/ DQCA-02 T 型螺丝（标配）/ DQCA-03 凸型螺母（选配）/ DQCA-04 直角架（标配）/ DQCA-05 侧面直角架（标配） |
认证与安全等级
| CE | 已取得认证，以有效证书及适用型号为准 |
| ISO | 已通过认证，以证书注明的体系、范围及有效期为准 |
| IEC 61496-1/-2 Type 4 | 已通过认证，以有效证书及适用型号为准 |
| EN ISO 13849-1 PL e / Cat. 4 | 功能安全设计参考 |
| IEC 62061 SIL 3 | 功能安全技术参考 |
| GB/T 19436.1/.2-2025 | 产品设计与测试参考标准 |
| UL / TÜV / CCC | 产品设计与测试参考标准 |
| 安全距离计算依据 | ISO 13855（S = K × T + C） |
DQE 全部型号规格表

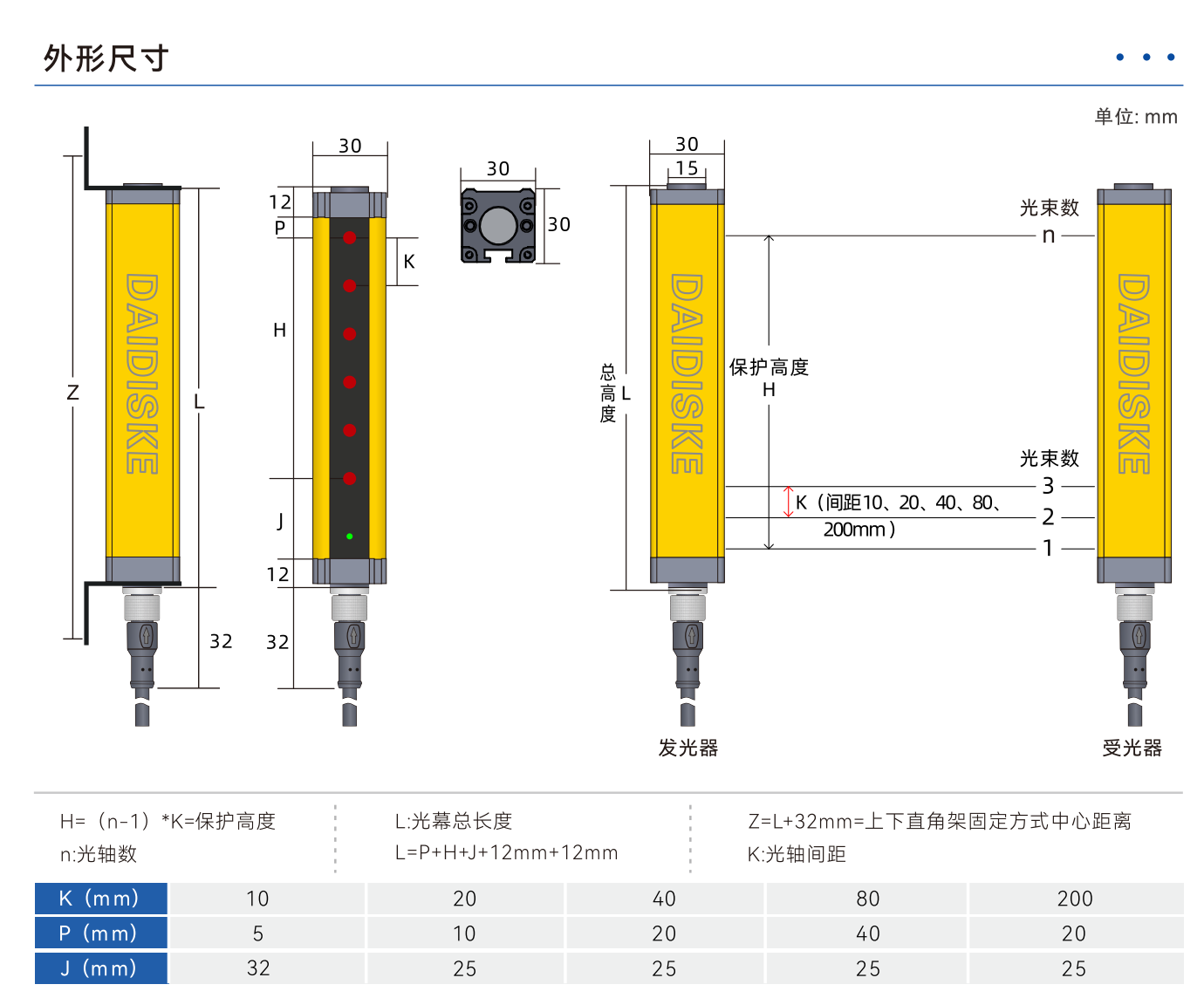

严格照 2026 版戴迪光栅画册《DQE 规格一览表》（P21）列出全部 123 个标准型号，按光轴间距 K 分 5 档。保护高度 H = 光轴间距 K ×（光束数 n − 1）；光幕高度 l = H + 端帽增量（各档不同）。型号编码：DQE{光束数2位}/{光轴间距}-{保护高度} + 输出代码，例 DQE06/20-100。输出代码：A = NPN 常闭 NC、B = PNP 常闭 NC、C = NPN 常开 NO、D = PNP 常开 NO。检测距离默认 0.3-3m，超出默认距离请联系客服。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出代码 | 检测距离 |
|---|---|---|---|---|---|
| 12 | 110 | 148 | DQE12/10-110 | A / B / C / D | 0.3-3m |
| 14 | 130 | 168 | DQE14/10-130 | A / B / C / D | 0.3-3m |
| 16 | 150 | 188 | DQE16/10-150 | A / B / C / D | 0.3-3m |
| 18 | 170 | 208 | DQE18/10-170 | A / B / C / D | 0.3-3m |
| 20 | 190 | 228 | DQE20/10-190 | A / B / C / D | 0.3-3m |
| 22 | 210 | 248 | DQE22/10-210 | A / B / C / D | 0.3-3m |
| 24 | 230 | 268 | DQE24/10-230 | A / B / C / D | 0.3-3m |
| 26 | 250 | 288 | DQE26/10-250 | A / B / C / D | 0.3-3m |
| 28 | 270 | 308 | DQE28/10-270 | A / B / C / D | 0.3-3m |
| 30 | 290 | 328 | DQE30/10-290 | A / B / C / D | 0.3-3m |
| 32 | 310 | 348 | DQE32/10-310 | A / B / C / D | 0.3-3m |
| 34 | 330 | 368 | DQE34/10-330 | A / B / C / D | 0.3-3m |
| 36 | 350 | 388 | DQE36/10-350 | A / B / C / D | 0.3-3m |
| 38 | 370 | 408 | DQE38/10-370 | A / B / C / D | 0.3-3m |
| 40 | 390 | 428 | DQE40/10-390 | A / B / C / D | 0.3-3m |
| 42 | 410 | 448 | DQE42/10-410 | A / B / C / D | 0.3-3m |
| 44 | 430 | 468 | DQE44/10-430 | A / B / C / D | 0.3-3m |
| 46 | 450 | 488 | DQE46/10-450 | A / B / C / D | 0.3-3m |
| 48 | 470 | 508 | DQE48/10-470 | A / B / C / D | 0.3-3m |
| 50 | 490 | 528 | DQE50/10-490 | A / B / C / D | 0.3-3m |
| 52 | 510 | 548 | DQE52/10-510 | A / B / C / D | 0.3-3m |
| 54 | 530 | 568 | DQE54/10-530 | A / B / C / D | 0.3-3m |
| 56 | 550 | 588 | DQE56/10-550 | A / B / C / D | 0.3-3m |
| 58 | 570 | 608 | DQE58/10-570 | A / B / C / D | 0.3-3m |
| 60 | 590 | 628 | DQE60/10-590 | A / B / C / D | 0.3-3m |
| 62 | 610 | 648 | DQE62/10-610 | A / B / C / D | 0.3-3m |
| 64 | 630 | 668 | DQE64/10-630 | A / B / C / D | 0.3-3m |
| 66 | 650 | 688 | DQE66/10-650 | A / B / C / D | 0.3-3m |
| 68 | 670 | 708 | DQE68/10-670 | A / B / C / D | 0.3-3m |
| 70 | 690 | 728 | DQE70/10-690 | A / B / C / D | 0.3-3m |
当前显示 K = 10 mm 共 30 个型号，表格内可上下滚动； 四档合计 123 个型号，点上方按钮可一次性导出全部。
DQE 典型应用行业
锂电池叠片机 / 卷绕机
电芯叠片、卷绕工位精密手部防护，配合智能消隐功能允许极片正常通过，操作工双手进入瞬间触发安全停机。新能源行业 PLe 等级标配。
锂电池模切机 / 注液机
模切刀具、注液针头危险区域防护，30mm 间距确保手部安全，IP65 防护适应电解液环境。
3C 电子装配工位
手机、平板、笔记本电脑装配线手部级防护，配合 EDM 与安全继电器形成完整 PLe 安全回路。
医疗器械装配
手术器械、医疗耗材自动化装配工位人员防护，洁净环境兼容，符合 GMP 规范。
精密 CNC 加工中心
精密金属加工 CNC 周边手部防护，配合 DX-D6 电磁安全门锁形成多层防护体系。
汽车零部件精密装配
汽车 ECU、传感器、连接器精密装配工位防护，符合 IATF 16949 汽车质量管理要求。
DQE 技术原理与工作机制
DQE 采用对射式红外光电感应原理：投光器调制发出红外 LED 光，与受光器一一对应形成多束平行光幕，受光器持续监测每束光的状态——所有光轴受光时输出 ON（接收指示绿灯）。任意一束被人体或物体阻断时，受光器在 15ms 内识别并切换晶体管输出状态，经安全继电器 / 控制器触发设备停机。自检功能完善：当安全传感器出现故障时，确保不向所控制的电器发送错误信号；系统对电磁信号、频闪灯光、焊接弧光及周围光源具有良好的抗干扰能力，能有效屏蔽 99% 的干扰信号。
DQE 安装指南

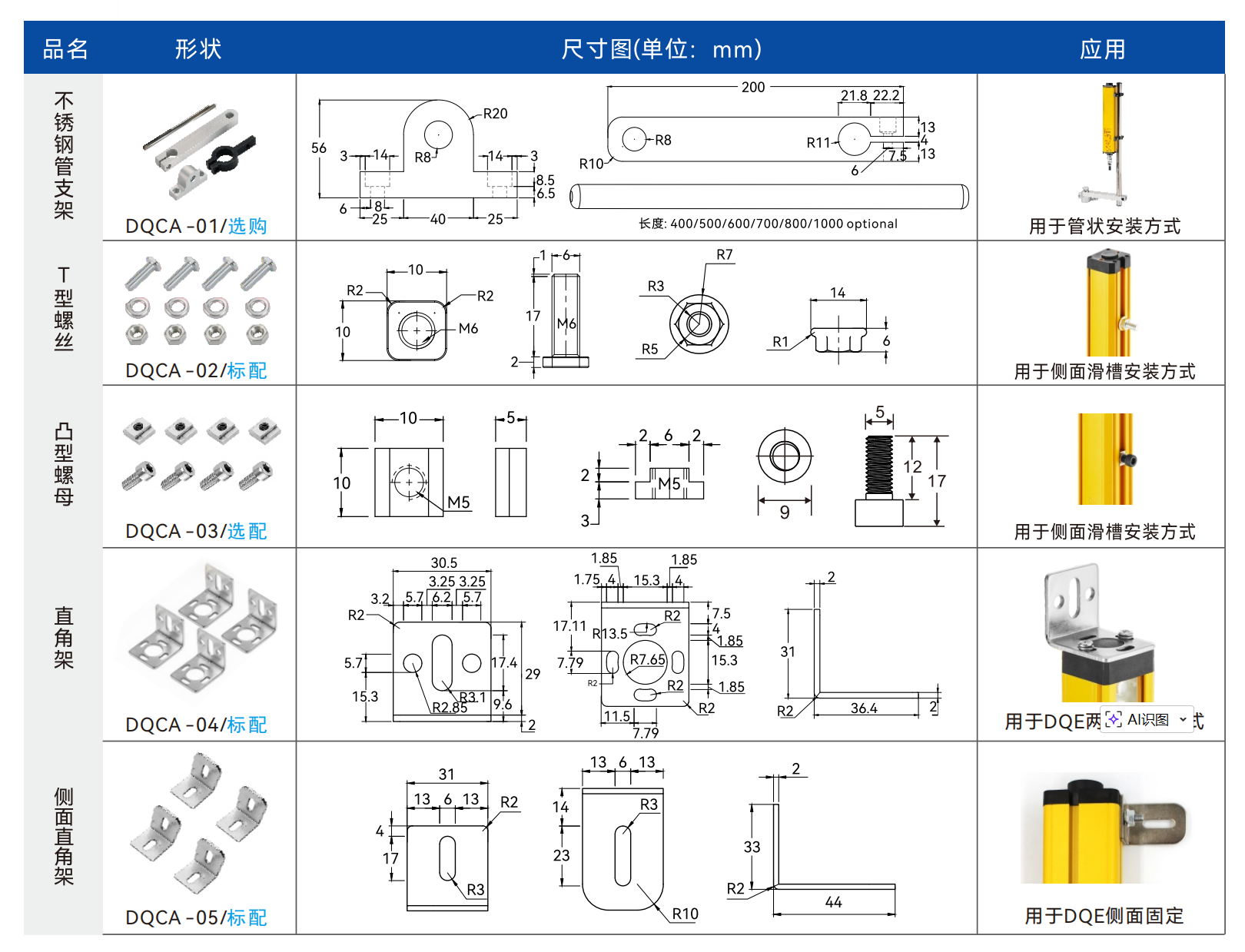

DQE 标配直角架（DQCA-04）与 T 型螺丝（DQCA-02），可选不锈钢管支架（DQCA-01）用于管状安装、凸型螺母（DQCA-03）用于侧面滑槽安装、侧面直角架（DQCA-05）用于侧面固定。发光器 / 受光器上下两端各有光轴标志，安装时对准即可。安装高度依据 ISO 13855 安全距离公式 S = K × T + C 计算，结合机床制动时间 T 确定最小安装距离；间距档位越小补偿常数 C 越小。粉尘 / 油污环境建议定期清洁光学窗口。
DQE 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比，戴迪斯科 DQE 在核心性能上比肩进口、价格优势明显、本土化服务更强。
| 对比维度 | 戴迪斯科 DQE | 进口同等级款 |
|---|---|---|
| 间距档位 | 10/20/40/80/200mm 五档 | 进口同类品牌多为 2-3 档 |
| 响应时间 | ≤ 15ms | 进口同类品牌: 14-16ms |
| 保护高度范围 | 100-3800mm 全型号覆盖 | 进口同类品牌: 常见至 1800mm |
| 参考报价 | 进口品牌 30%-50% | 全进口 |
DQE 标配与选配配件
关于 DQE 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
DQE 和 DQC 都是 30×30mm 机身，主要区别是什么？
DQE 适合锂电池产线哪些工位？
锂电池环境（电解液、粉尘、高湿度）会影响 DQE 性能吗？
DQE 可以检测手指吗？
戴迪斯科 DAIDISIKE 安全光栅可以替代进口品牌甲、进口品牌乙、进口品牌丙、进口品牌丁等进口品牌 吗？
戴迪斯科的安全光栅有哪些认证？可以用于客户审计与海关报关吗？
了解更多与选型参考
安全光栅型号怎么看？以 DQC12-40-440 为例逐段拆解命名规则
安全光栅型号一般由「系列代号+光轴数+光轴间距(分辨率)+保护高度」四段组成。以 DQC12-40-440 为例：DQC 代表抗干扰安全光幕系列，12 是光轴数，40 是光轴间距即 40mm 分辨率，440 是保护高度 440mm。看懂这四段，就能快速判断它能检测什么、护多高、适配什么开口。
安全光栅和安全光幕有区别吗？一文讲清两者关系、差别与怎么选（2026）
安全光栅和安全光幕有区别吗？在国内行业语境里，两者通常指同一类产品——由发射端+接收端组成对射光帘的工业安全光电防护装置（ESPE/光电保护器），功能本质一致。细分时「光栅」偏粗光轴、检测身体或大物，「光幕」偏细光轴、检测手指或手部精密防护，差别只在光轴间距（分辨率）与防护精度。本文用对比表讲清两者关系、别称、按防护部位选型与常见误区。
锂电新工艺(干法电极 / 4680 大圆柱 / 复合集流体 / 钠电)2026 产线安全防护
锂电池产业进入新工艺周期 ── 干法电极、4680 大圆柱、复合集流体、固态电池、钠电同步落地。每种新工艺的产线对安全光幕、IP 防护等级、抗化学品有不同要求。本文给出戴迪斯科 2026 锂电新工艺配套方案。
国内头部锂电厂叠片产线 DQE 手部防护方案
20 条叠片产线 DQE 20mm 手部光幕 + 智能消隐方案，良率提升 1.5%
