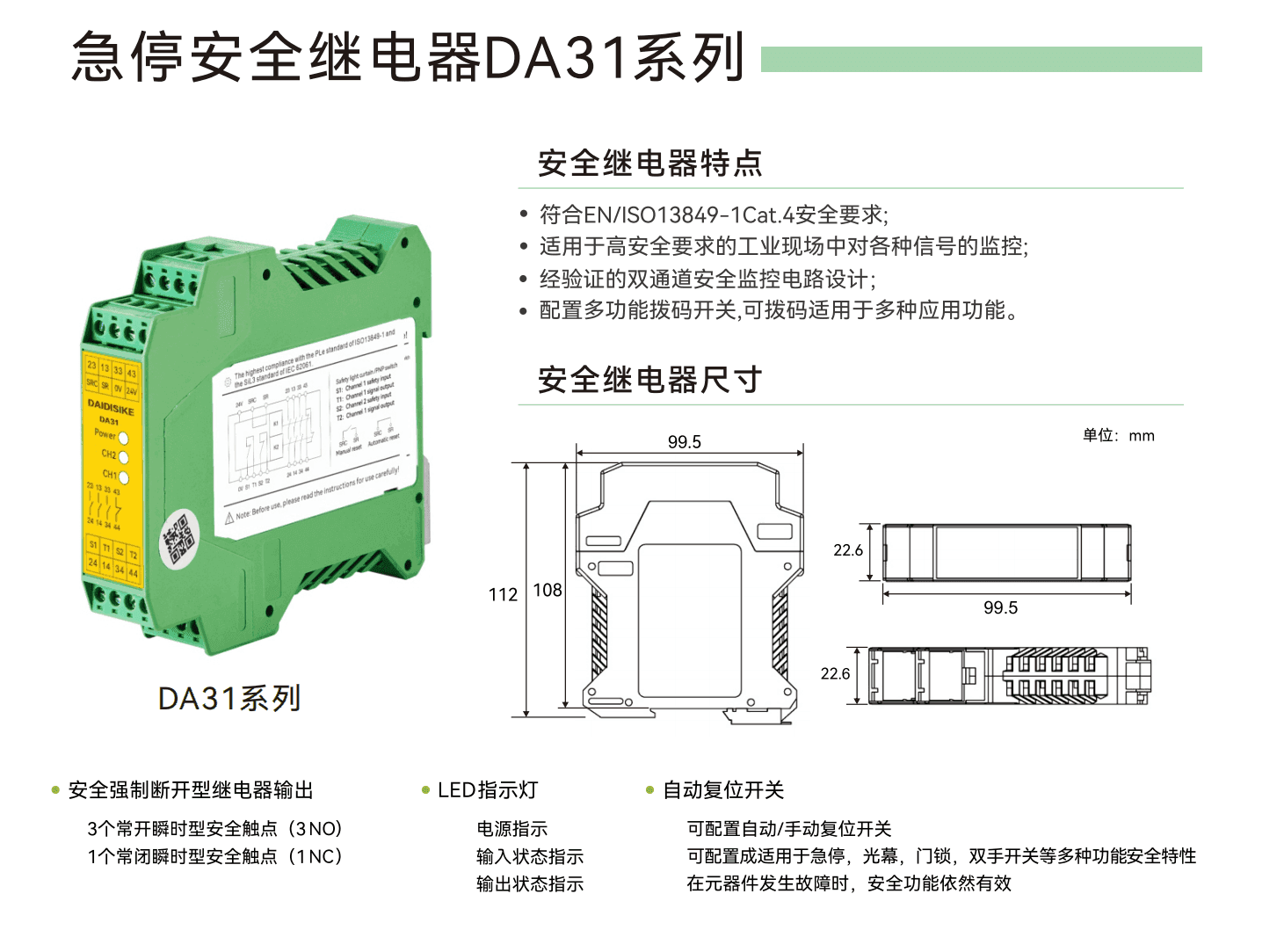

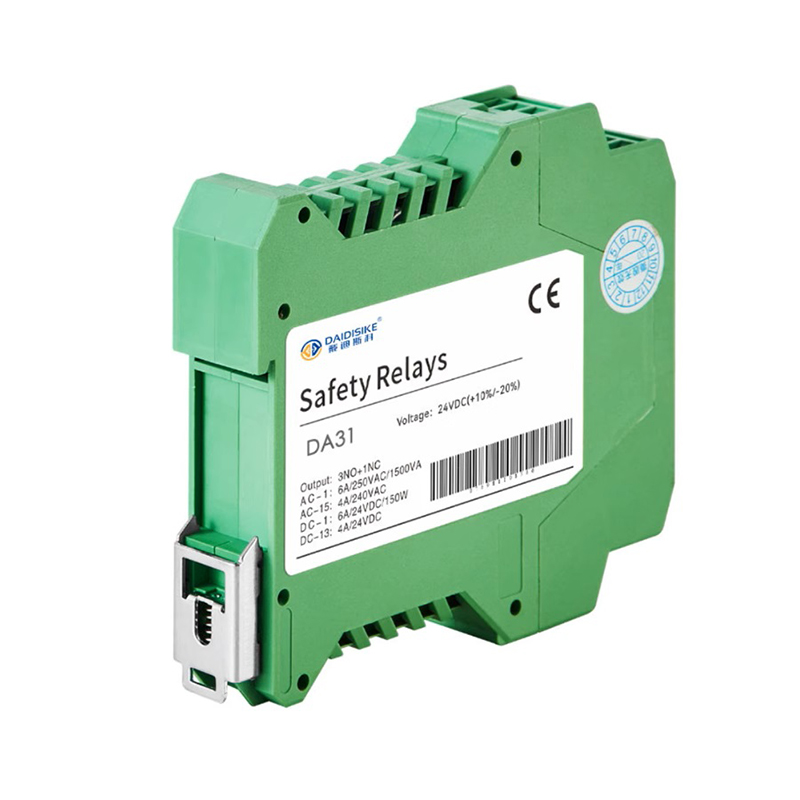

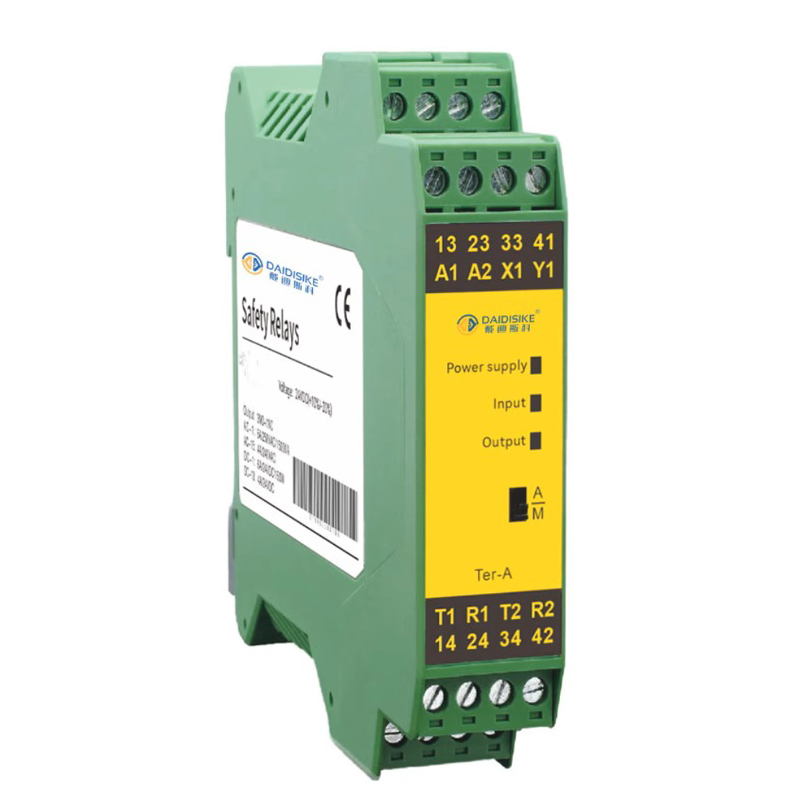

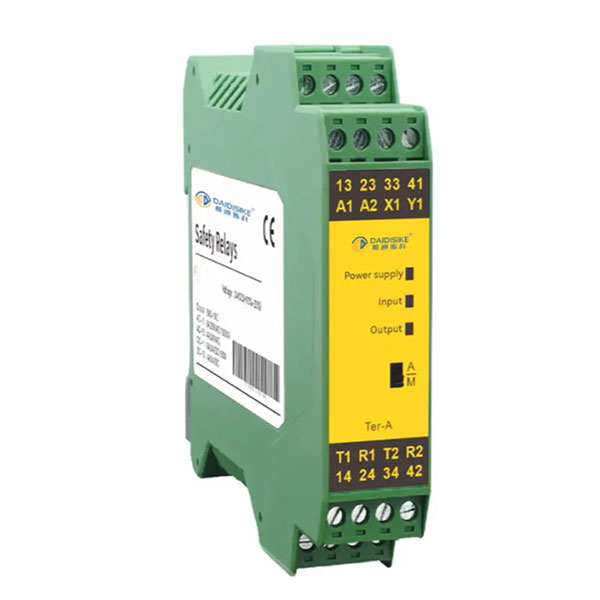

DA31 急停安全继电器模块|双通道监控 · 多功能拨码 · 3NO + 1NC
双通道安全监控|3NO + 1NC|24VDC|112 × 99.5 × 22.6 mm
| 电路设计 | 厂家画册列双通道监控;输入模式、诊断及故障反应按当前版本与实际安全功能验证 |
| 供电电源 | 24VDC(+10%/-20%,按厂家画册) |
| 功耗 | 2.9 W |
| 外接熔断器 | 5A gL/gG(推荐) |
| 释放响应时间 | < 30 ms(从输入触发到继电器输出释放) |
| 输入尾端检知电阻 | 1 kΩ ~ 10 kΩ(适用于触边 / 安全地毯) |
DA31 产品详解
DA31是用于安全控制回路的继电器模块。厂家画册列出双通道监控及多功能拨码设计。监控对象、输入类型、复位方式与拨码组合按当前版本确认;可切换多种模式不等于一个模块能同时独立监控多种安全功能。
可核对参数。 画册列24VDC供电(+10%/-20%)、2.9W、释放响应时间小于30ms、3NO+1NC输出、35mm DIN导轨安装。所列外形为112 × 99.5 × 22.6 mm,不是将两款分别概括为45mm与22.6mm。外壳IP30、端子IP20,画册建议置于IP54柜体或壳体内。

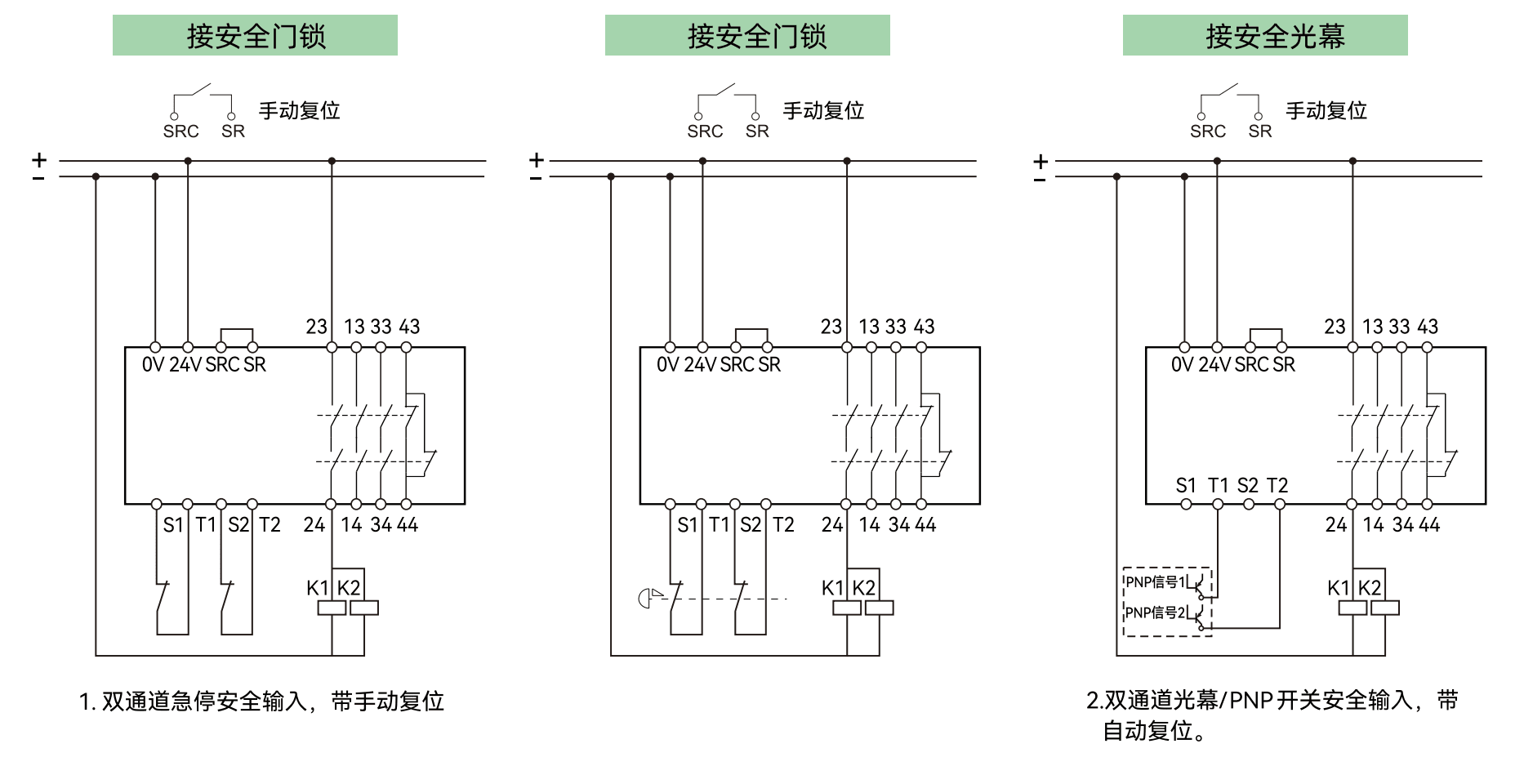

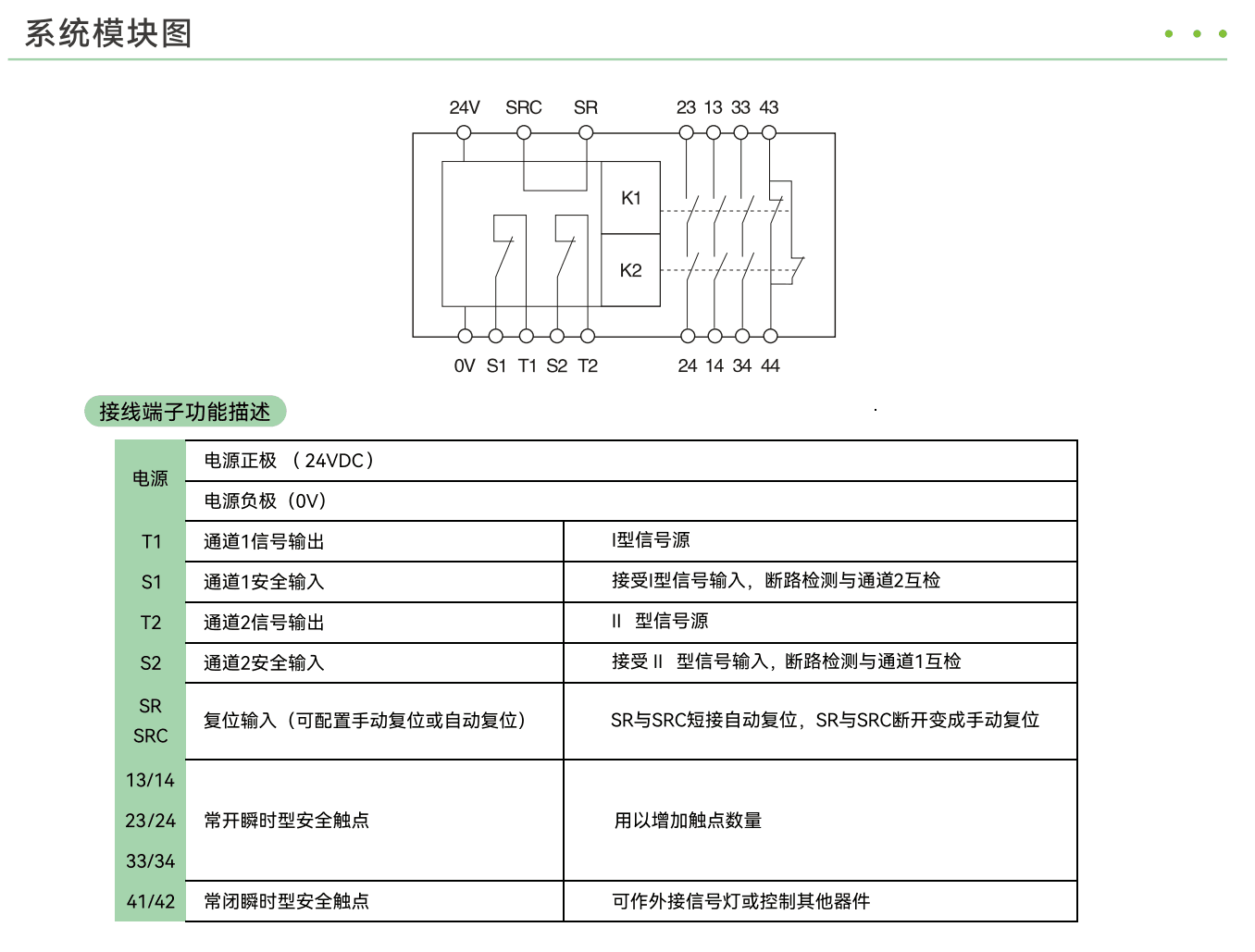

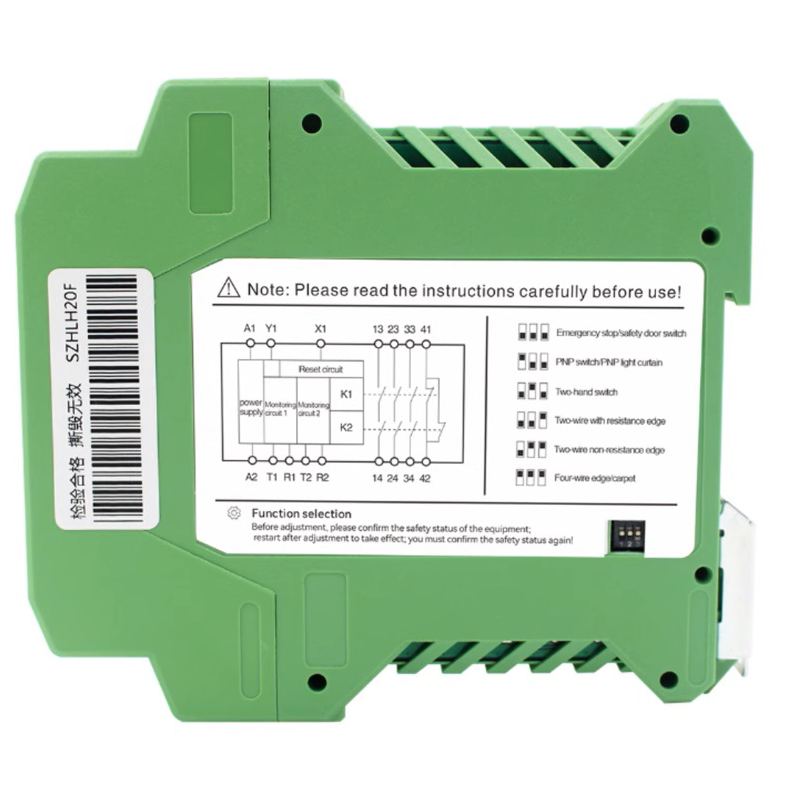

输入、复位与输出不是同一组端子。 DA31端子表将T1/T2列为通道信号源,S1/S2为对应通道安全输入;SR/SRC为所核资料的复位标识。不要把其他厂商的S33/S34直接当作本机端子,也不要仅凭线色接线。常闭触点的编号以交付版本端子图确认,本页不提供跨版本接线指令。
复位不等于启动。 自动或手动复位只决定满足安全条件后是否恢复允许状态。复位动作本身不得被简单当作机器启动命令,人员可能停留的区域还要设置防意外启动措施。完整停机时间也不只是继电器的30ms,还包括输入、下游执行和机械停止时间。
安全等级须依据有效证书的适用型号、实际配置及完整安全功能验证确认;接入安全继电器不会自动提高上游传感器的检测能力或认证等级。 辅助状态反馈不等于EDM,外部执行元件的反馈触点、监控接法及故障反应必须匹配设计。参见DA31厂家画册、复位与启动边界和完整回路验证。
DA31 选型前需要确认什么?
先定义要监控的安全功能,再核对 DA31 的实际输入模式、复位和执行器反馈。以下是技术确认清单,不是可直接照接的施工图。
可左右滑动查看完整核对表
| 核对项目 | 判断条件 | 咨询时准备的资料 |
|---|---|---|
| 输入装置 | 分别确认急停触点、光幕或门锁等完整型号的输出类型及与所选模式的兼容性;多功能不表示可同时独立监控多项功能。 | 输入装置型号、说明书版本、原回路图与停止范围 |
| 输入与状态信号 | 按 DA31 交付版本端子表区分通道信号源、安全输入、安全触点及辅助状态。NC 辅助触点不自动构成 EDM。 | 模块铭牌、端子照片、端子表及拨码记录 |
| 复位与启动 | 确认手动/自动复位及规定时序,复位只恢复允许条件,不直接发出危险运动启动命令。 | 复位按钮位置、人员进入条件与启动逻辑 |
| 执行器反馈 | 按接触器或其他执行元件的适用反馈触点和监控图确认故障反应,不依据网页短接复位或反馈端子。 | 执行元件型号、负载类别、反馈图及验证要求 |
| 安全证据 | 对照完整型号、受控说明书与有效证书范围,验证检测—逻辑—执行的完整功能;不由通用等级徽章代替。 | 所需安全功能、适用资料及项目验证记录 |
为什么选择 DA31
双通道监控设计
按所用输入模式核对诊断、通道时序和故障反应,不以两根线代替架构验证。
多功能拨码设计
厂家画册列出双通道监控及多功能拨码设计。监控对象、输入类型、复位方式与拨码组合按当前版本确认;可切换多种模式不等于一个模块能同时独立监控多种安全功能。
3NO + 1NC输出
输出类别、触点容量和端子号按交付版本核对;不是晶体管双OSSD输出的同义词。
核对实际安装尺寸
112 × 99.5 × 22.6 mm,35mm DIN导轨。还需为散热、线槽及检修预留空间。
复位条件明确
SR/SRC为所核画册标识;自动/手动复位及触发沿需按受控接线资料确认。
释放响应小于30ms
从输入到输出的模块参数,不是完整机器的停止时间。

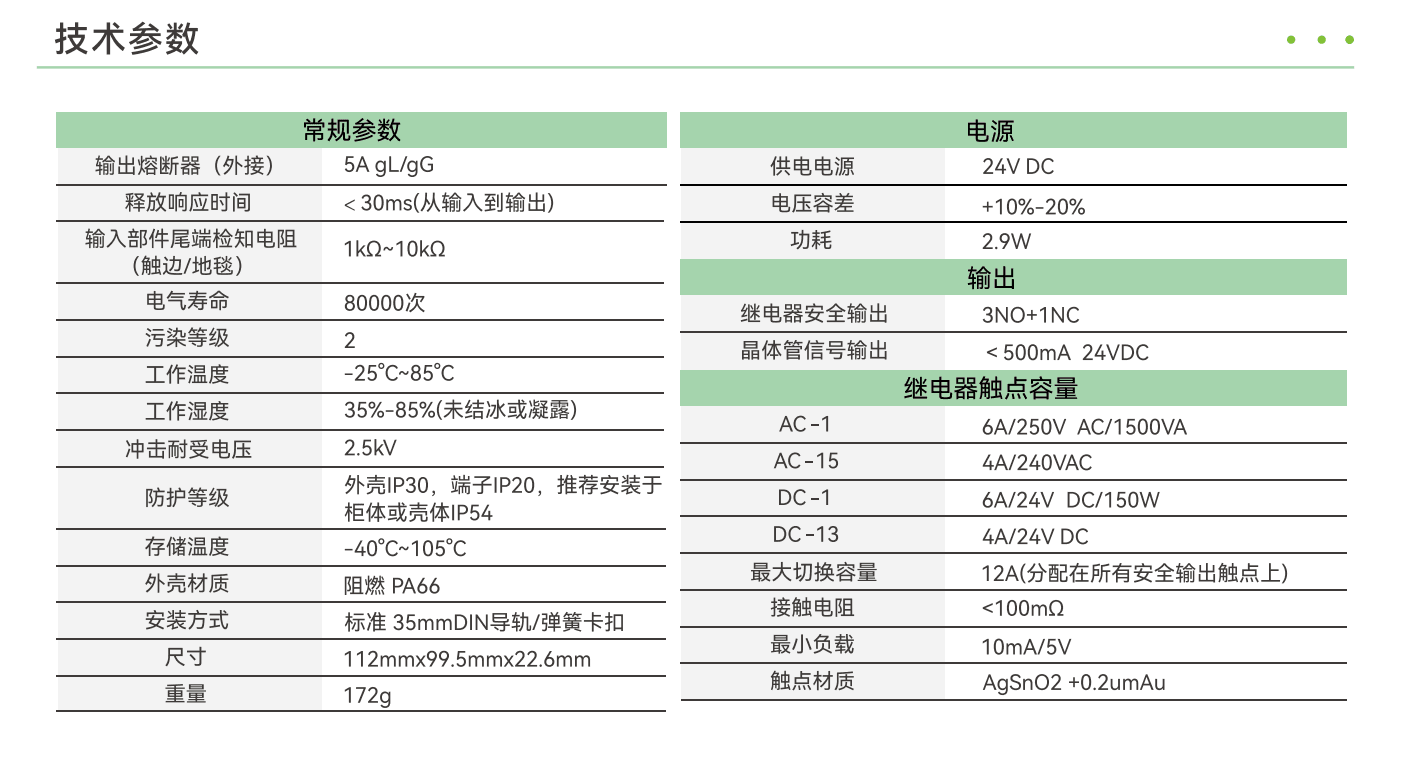

DA31 技术参数与待确认项
参数按本页厂家画册与既有资料整理,不代表本页已完成现场实测。输入模式、拨码、复位和端子编号按完整交付版本确认;安全等级另核型号证据及完整功能验证。
功能配置
| 电路设计 | 厂家画册列双通道监控;输入模式、诊断及故障反应按当前版本与实际安全功能验证 |
电气参数
| 供电电源 | 24VDC(+10%/-20%,按厂家画册) |
| 功耗 | 2.9 W |
| 外接熔断器 | 5A gL/gG(推荐) |
| 释放响应时间 | < 30 ms(从输入触发到继电器输出释放) |
| 输入尾端检知电阻 | 1 kΩ ~ 10 kΩ(适用于触边 / 安全地毯) |
| 晶体管信号输出 | < 500 mA @ 24V DC |
继电器输出
| 安全输出(NO) | 3 路常开瞬时型(13/14, 23/24, 33/34) |
| AC-1 容量 | 6 A / 250 V AC(1500 VA) |
| AC-15 容量 | 4 A / 240 V AC |
| DC-1 容量 | 6 A / 24 V DC(150 W) |
| DC-13 容量 | 4 A / 24 V DC |
| 最大切换容量 | 12 A(分配在所有安全输出触点上) |
| 最小负载 | 10 mA / 5 V(微小信号可靠接通) |
| 接触电阻 | < 100 mΩ |
| 触点材质 | AgSnO2 + 0.2μm Au(银锡氧化物镀金,抗熔焊 + 微信号友好) |
| 电气寿命 | ≥ 80,000 次 |
| 冲击耐受电压 | 2.5 kV |
状态指示
| LED | 电源 Power / 通道 1 CH1 / 通道 2 CH2 / 输出状态 |
机械参数
| 尺寸 | 112 × 99.5 × 22.6 mm |
| 重量 | 172 g |
| 安装方式 | 标准 35mm DIN 导轨 / 弹簧卡扣 |
| 外壳材质 | 阻燃 PA66 工程塑料 |
| 防护等级 | 外壳 IP30 / 端子 IP20(推荐 IP54 控制柜内安装) |
环境参数
| 工作温度 | -25°C ~ +85°C(宽温工作) |
| 存储温度 | -40°C ~ +105°C |
| 工作湿度 | 35% ~ 85% RH(无结冰 / 凝露) |
| 污染等级 | 2 |
资料核对与选型
| 功能配置 | 厂家画册列出双通道监控及多功能拨码设计。监控对象、输入类型、复位方式与拨码组合按当前版本确认;可切换多种模式不等于一个模块能同时独立监控多种安全功能。 |
| 复位接口 | SR/SRC;操作时序与拨码按交付版本确认。复位允许与启动命令分开 |
| 辅助输出(NC) | 1路常闭;端子编号及用途按交付版本确认,不作为通用EDM接线指令 |
| 安全应用条件 | 安全等级须依据有效证书的适用型号、实际配置及完整安全功能验证确认;接入安全继电器不会自动提高上游传感器的检测能力或认证等级。 |
DA31 典型应用行业
急停按钮回路汇总
在急停按钮回路汇总项目中,先按危险源划分安全功能,再核对输入模式、允许串联条件、停止类别、反馈和复位;多种输入不应无验证地汇总至一个模块。
安全光幕信号集成
在安全光幕信号集成项目中,先按危险源划分安全功能,再核对输入模式、允许串联条件、停止类别、反馈和复位;多种输入不应无验证地汇总至一个模块。
安全门锁信号集成
在安全门锁信号集成项目中,先按危险源划分安全功能,再核对输入模式、允许串联条件、停止类别、反馈和复位;多种输入不应无验证地汇总至一个模块。
双手开关安全启动
在双手开关安全启动项目中,先按危险源划分安全功能,再核对输入模式、允许串联条件、停止类别、反馈和复位;多种输入不应无验证地汇总至一个模块。
工业机器人安全单元
在工业机器人安全单元项目中,先按危险源划分安全功能,再核对输入模式、允许串联条件、停止类别、反馈和复位;多种输入不应无验证地汇总至一个模块。
冲床 / 压力机安全方案
在冲床 / 压力机安全方案项目中,先按危险源划分安全功能,再核对输入模式、允许串联条件、停止类别、反馈和复位;多种输入不应无验证地汇总至一个模块。
注塑机 / 包装机
在注塑机 / 包装机项目中,先按危险源划分安全功能,再核对输入模式、允许串联条件、停止类别、反馈和复位;多种输入不应无验证地汇总至一个模块。
AGV 充电桩 / 维护门
在AGV 充电桩 / 维护门项目中,先按危险源划分安全功能,再核对输入模式、允许串联条件、停止类别、反馈和复位;多种输入不应无验证地汇总至一个模块。
DA31 技术原理与工作机制
厂家画册列出双通道监控及多功能拨码设计。监控对象、输入类型、复位方式与拨码组合按当前版本确认;可切换多种模式不等于一个模块能同时独立监控多种安全功能。 模块根据输入及复位条件控制继电器触点。须将输入传感器、逻辑模块、执行元件和外部反馈作为完整安全功能验证,不能声称每种元件失效都由本模块自动覆盖。
DA31 安装指南
断电并隔离危险能量后,按DA31当前端子图安装在35mm DIN导轨上。外壳IP30、端子IP20,按现场条件选合适柜体;按负载类别、触点容量、熔断保护、散热和导线要求接线。不要依据通用图短接复位或反馈端子。接线后验证每一安全输入、规定通道故障、执行元件反馈及复位不直接启动。
DA31 逐型号替换条件 对比
按完整型号、接口、适用条件与证据逐项比较,不因品牌或部分参数接近就推断等效互换。
| 对比维度 | 戴迪斯科 DA31 | 其他候选型号核对 |
|---|---|---|
| 替换与对照 | 以DA31完整版本、输入模式、输出触点与复位要求提供资料 | 按完整订货号逐项核对,不能把基础安全继电器直接替代可编程控制器或不同延时模块 |
DA31 标配与选配配件
关于 DA31 的常见问题

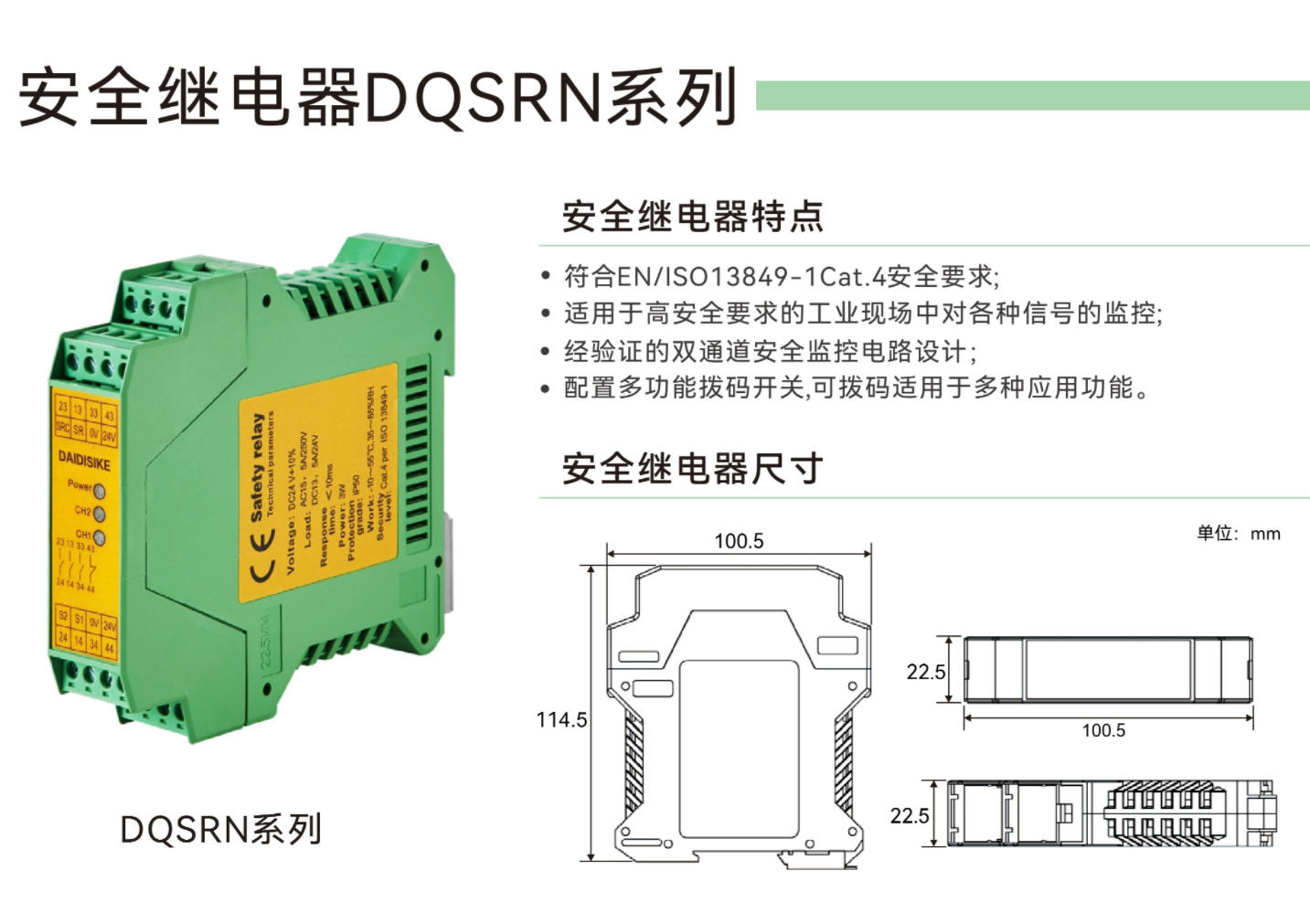

DA31与DQSRN主要怎么比较?
一只模块能同时接急停、光幕、门锁和双手吗?
SR/SRC和S33/S34能按名称直接对应吗?
能将输出接到普通PLC吗?
自动复位是否适合所有无人产线?
增加继电器就能把单输出光幕变成PL e吗?
报价或替换时提供什么?
了解更多与选型参考
选购 DA31?
工程师为您专属选型
请提供 DA31 完整型号、输入装置型号、原回路图、停止范围、负载和复位要求,便于核对适用模式、端子资料及报价。不要仅以‘急停继电器’或等级名称确定接法。
