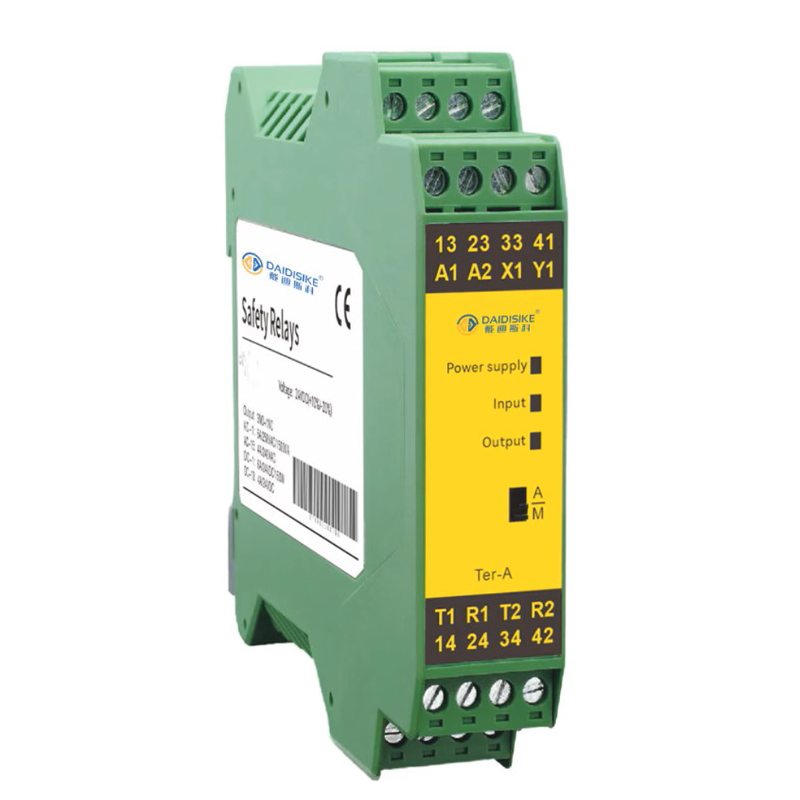

DQSRN 安全继电器模块｜EN/ISO 13849-1 Cat.4 · 双通道安全监控 · 3NO + 1NC
Cat.4 双通道安全监控 · 多功能拨码兼容急停/光幕/门锁/双手开关 · 22.5mm 超窄机身
| 性能等级 | EN/ISO 13849-1 Cat.4 |
| 电路设计 | 经验证的双通道安全监控电路（互检冗余） |
| 容错能力 | 单一元器件故障时安全功能依然有效 |
| 供电电源 | 24V DC（容差 +10% / -20%） |
| 功耗 | 2.9 W |
| 外接熔断器 | 5A gL/gG（推荐） |
DQSRN 产品详解
DQSRN 是戴迪斯科 DAIDISIKE 自主研发的**主力安全继电器模块**（Safety Relay Module），符合 **EN/ISO 13849-1 Cat.4** 最高安全等级，适用于高安全要求的工业现场中对各种安全输入信号（急停按钮 / 安全光幕 OSSD / 安全门锁 / 双手开关 / 安全地毯）的监控与回路切断。 **核心设计**：① 经验证的**双通道安全监控电路**——两通道独立采样 + 互检冗余 + 断路检测，单一元器件故障时安全功能依然有效，满足 Cat.4 容错；② **多功能拨码开关**一机切换适应多种应用——急停按钮 / 安全光幕（PNP 单路或双路 OSSD）/ 安全门锁联锁 / 双手开关同步检测；③ **强制导向触点继电器** 3 NO + 1 NC 输出，符合 IEC 60947-5-1 附录 L 强制导向标准；④ **AgSnO2 + 0.2μm 镀金触点**——银锡氧化物抗熔焊基底 + 表层镀金保证微小信号（10mA / 5V）也能可靠接通，同时保留大电流切换能力（最大 12A）；⑤ **22.5mm 超窄机身**（114.5 × 100.5 × 22.5 mm），标准 35mm DIN 导轨 + 弹簧卡扣安装。 **完整接线方案**（PDF 附详细接线图）：方案 A 单路 OSSD 接入——戴迪光幕接收器白色线（OUT）接入 DQSRN 的 S1 端子，棕色 24V + 蓝色 0V 共电，配置手动复位（SRC 与 SR 之间接复位按钮）；方案 B 双路 OSSD 接入——戴迪光幕接收器蓝色线（OSSD 1）接 S1、白色线（OSSD 2）接 S2，双通道安全监控完整保留 Cat.4 等级，手动复位（SRC ↔ SR 接复位开关）。 **典型客户案例**：① 某佛山注塑机厂用 DQSRN 汇总 4 个急停 + 2 套 DQC 光幕的 OSSD 信号，统一切断 5 台注塑机主电源；② 某珠三角机器人单元用 DQSRN 接 DQT4 Type 4 光幕 + DX-D6 电磁门锁，构成 Cat.4 完整安全回路；③ 某东莞自动化产线用 DQSRN + 双手开关，操作员必须双手同步按下才能启动冲床，符合 ISO 13851。 **国产替代**：DQSRN 在核心参数（Cat.4 / 双通道 / 3NO+1NC / 22.5mm 超窄 / 强制导向触点 / AgSnO2 镀金）上对标德系头部品牌 PNOZ 系列、瑞士头部品牌 ESM-BL 系列等国际主流安全继电器，**价格约为进口的 30%-40%**，本地化备货、48 小时响应、提供 ISO 13849 整套安全回路 PL 计算辅助。工作温度宽 -25°C ~ +85°C，外壳阻燃 PA66 + IP30 防护（推荐安装于 IP54 控制柜），冲击耐受电压 2.5 kV，污染等级 2。
为什么选择 DQSRN
EN/ISO 13849-1 Cat.4 最高等级
符合 EN/ISO 13849-1 Cat.4 安全要求，单一元器件故障安全功能依然有效。
经验证的双通道安全监控
两通道独立采样 + 互检冗余电路 + 断路检测，保证 Cat.4 容错能力。
多功能拨码兼容多种安全输入
拨码切换适配急停按钮 / 安全光幕（PNP OSSD 单路 / 双路）/ 安全门锁 / 双手开关。
3 NO + 1 NC 强制导向触点
3 路常开瞬时安全触点 + 1 路常闭辅助触点（可接信号灯或控制其他器件）。
AgSnO2 + 镀金触点
银锡氧化物 + 0.2μm 镀金，微小信号 10mA/5V 也能可靠接通，抗熔焊。
22.5mm 超窄机身
114.5 × 100.5 × 22.5 mm 紧凑设计，标准 DIN 导轨节省控制柜空间。
全 LED 状态指示
Power + CH1 + CH2 + 输出 多 LED 指示，现场调试与故障诊断秒级判断。
自动 / 手动复位可选
SR/SRC 短接 = 自动复位；接复位按钮 = 手动复位（符合 ISO 13851 启动装置标准）。
< 30ms 响应时间
从安全输入触发到继电器释放 < 30ms，满足 ISO 13855 安全距离要求。
外壳阻燃 PA66 + IP30
阻燃工程塑料外壳 IP30 + 端子 IP20，推荐 IP54 控制柜内安装。
DQSRN 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
安全等级
| 性能等级 | EN/ISO 13849-1 Cat.4 |
| 电路设计 | 经验证的双通道安全监控电路（互检冗余） |
| 容错能力 | 单一元器件故障时安全功能依然有效 |
电气参数
| 供电电源 | 24V DC（容差 +10% / -20%） |
| 功耗 | 2.9 W |
| 外接熔断器 | 5A gL/gG（推荐） |
| 释放响应时间 | < 30 ms（从输入触发到继电器输出释放） |
| 输入尾端检测电阻 | 1 kΩ ~ 10 kΩ（适用于触边 / 安全地毯） |
| 晶体管信号输出 | < 500 mA @ 24V DC |
继电器输出
| 安全输出（NO） | 3 路常开瞬时型（强制导向触点） |
| 辅助输出（NC） | 1 路常闭瞬时型（可接信号灯或控制其他器件） |

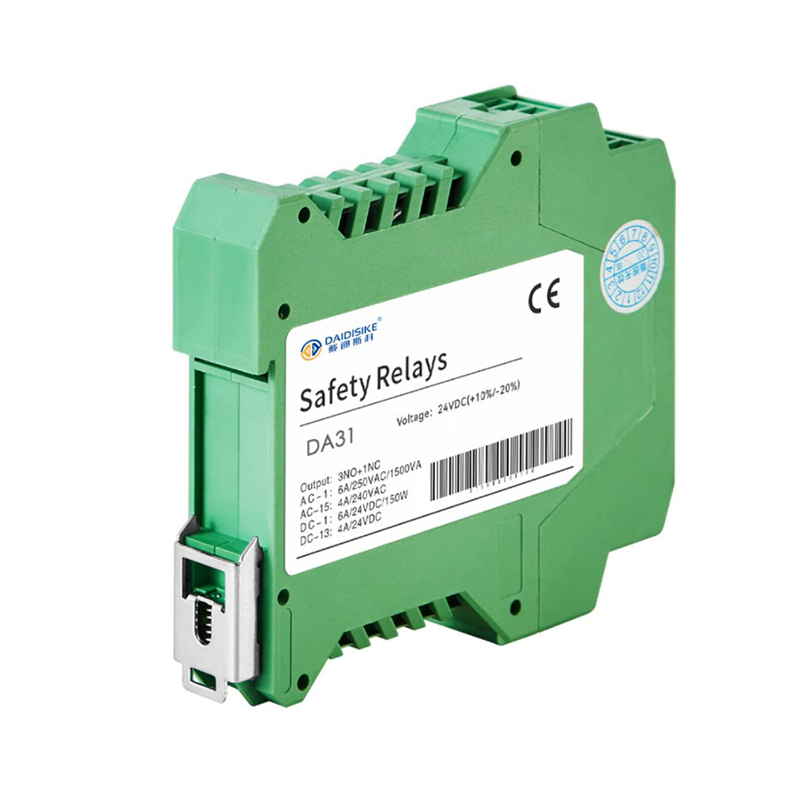

| AC-1 容量 | 6 A / 250 V AC（1500 VA） |
| AC-15 容量 | 4 A / 240 V AC |
| DC-1 容量 | 6 A / 24 V DC（150 W） |
| DC-13 容量 | 4 A / 24 V DC |
| 最大切换容量 | 12 A（分配在所有安全输出触点上） |
| 最小负载 | 10 mA / 5 V（微小信号可靠接通） |
| 接触电阻 | < 100 mΩ |
| 触点材质 | AgSnO2 + 0.2μm Au（银锡氧化物镀金，抗熔焊 + 微信号友好） |
| 电气寿命 | ≥ 80,000 次 |
| 冲击耐受电压 | 2.5 kV |

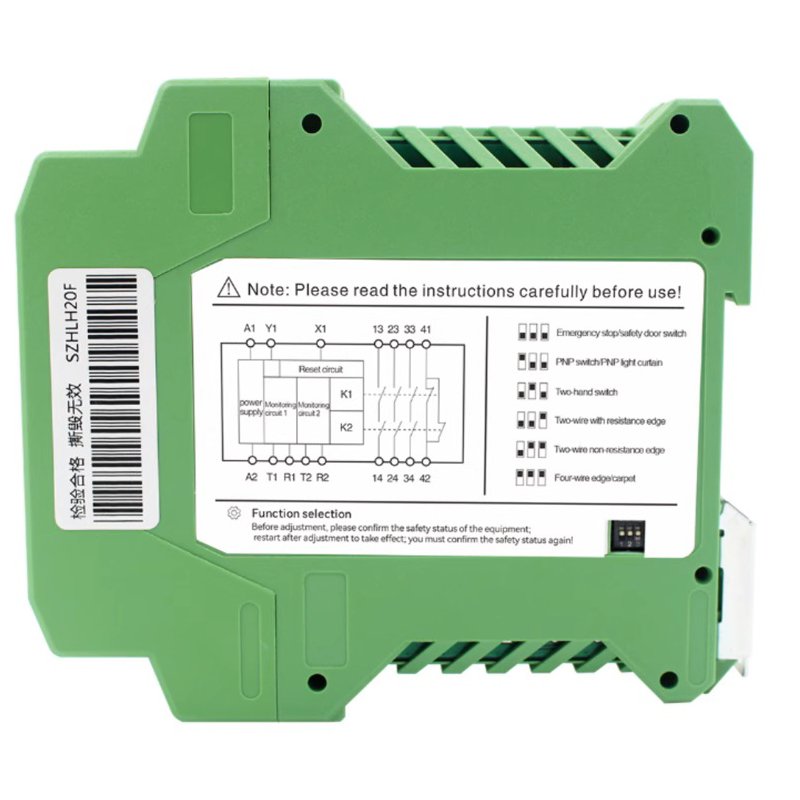

应用功能（拨码切换）
| 模式 1 | 急停按钮（双通道急停开关） |
| 模式 2 | 安全光幕（PNP OSSD 单路 / 双路） |
| 模式 3 | 安全门锁（双通道联锁开关） |
| 模式 4 | 双手开关（双手同步检测） |
复位功能
| 自动复位 | SR 与 SRC 短接（开机即闭合，适合无人值守） |
| 手动复位 | SR 与 SRC 接入常开按钮（按下才闭合，符合 ISO 13851） |
状态指示
| LED | 电源 Power / 通道 1 CH1 / 通道 2 CH2 / 输出状态 |
机械参数
| 尺寸 | 114.5 × 100.5 × 22.5 mm（22.5mm 超窄机身） |
| 重量 | 172 g |
| 安装方式 | 标准 35mm DIN 导轨 / 弹簧卡扣 |
| 外壳材质 | 阻燃 PA66 工程塑料 |
| 防护等级 | 外壳 IP30 / 端子 IP20（推荐 IP54 控制柜内安装） |
环境参数
| 工作温度 | -25°C ~ +85°C（宽温工作） |
| 存储温度 | -40°C ~ +105°C |
| 工作湿度 | 35% ~ 85% RH（无结冰 / 凝露） |
| 污染等级 | 2 |
DQSRN 典型应用行业
安全光幕信号汇总
戴迪 DQC / DQE / DQT4 / DQSA 安全光幕的 OSSD 信号（单路或双路）接入 DQSRN，统一切断机床 / 冲床 / 注塑机主接触器。
急停按钮回路汇总
多个急停按钮（红色蘑菇头）串联接入 DQSRN，统一切断 CNC / 冲床 / 压力机主电源。
安全门锁回路
DQSRN 拨码切到门锁模式 + 戴迪 DX-D6 / DX-D2 / DX-W5 电磁安全门锁双通道联锁，机器人单元 / 大型机床门禁标配。
双手开关安全启动
DQSRN 拨码切到双手模式 + 双手按钮，必须双手同步按下才允许启动冲床 / 压力机，符合 ISO 13851。
工业机器人安全单元
焊接 / 协作 / 码垛机器人作业区安全回路汇总，配合急停 + 光幕 + 门锁多重输入。
冲床 / 压力机安全方案
中小型冲床（25T-300T）DQC 光幕 + DQSRN 继电器；大型压力机 DQT4 + DQSRN 强制合规方案。
注塑机模具区安全
注塑机模具区安全门、出料区 DQB 手指级光幕信号汇总。
安全地毯 / 触边
工业安全地毯 JT14 + 安全触边（尾端电阻 1k-10kΩ）接入 DQSRN，踩踏 / 触碰即切断。
关于 DQSRN 的常见问题

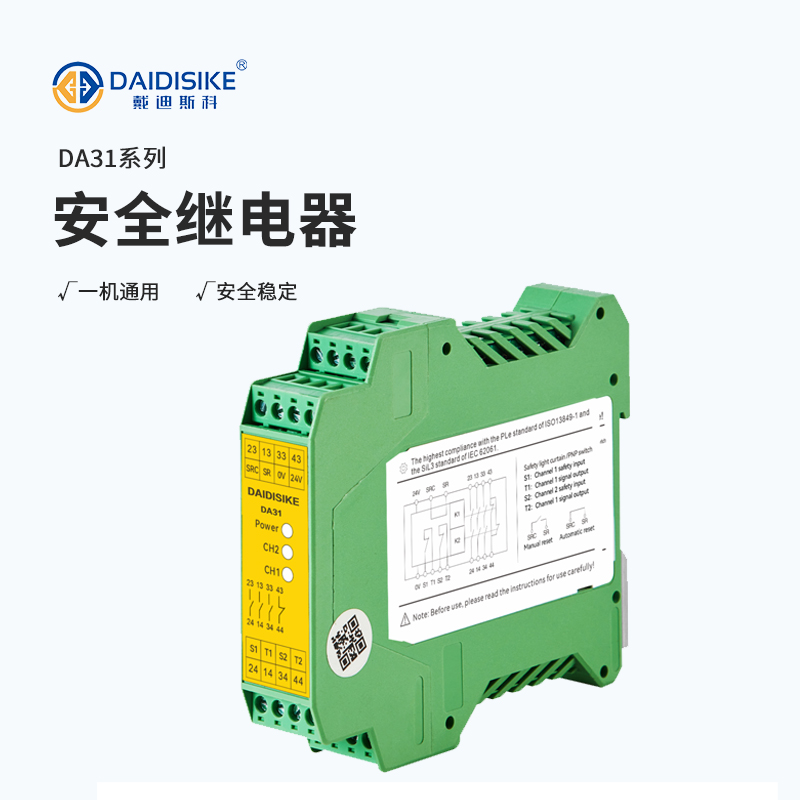

DQSRN 和 DA31 有什么区别？怎么选？
DQSRN 配套戴迪安全光幕怎么接线？支持单路还是双路 OSSD？
DQSRN 真的能达到 Cat.4 吗？需要外部冗余吗？
DQSRN 拨码 4 种模式怎么切换？需要拆机吗？
DQSRN 的 AgSnO2 + 镀金触点有什么实际优势？
DQSRN 可以直接接通用 PLC 吗？
DQSRN 自动复位和手动复位什么时候选哪个？
DQSRN 价格相比德系 / 瑞士进口品牌优势多大？
