DX-D6 电磁安全门锁|2000N 锁紧力|RFID 编码|CNC/机器人门禁 主图 1
工业安全门锁 / 安全门开关/型号 DX-D6/DX-D6 Series RFID Electromagnetic Safety Door Lock

DX-D6 电磁安全门锁|2000N 锁紧力|RFID 编码|CNC/机器人门禁

联锁与防护锁定分别核对|输出、释放与安全证据按型号确认

关键参数速览
产品型号DX-D6 系列电磁安全门锁
工作原理RFID 非接触式高频编码通讯 + 机械插销锁定

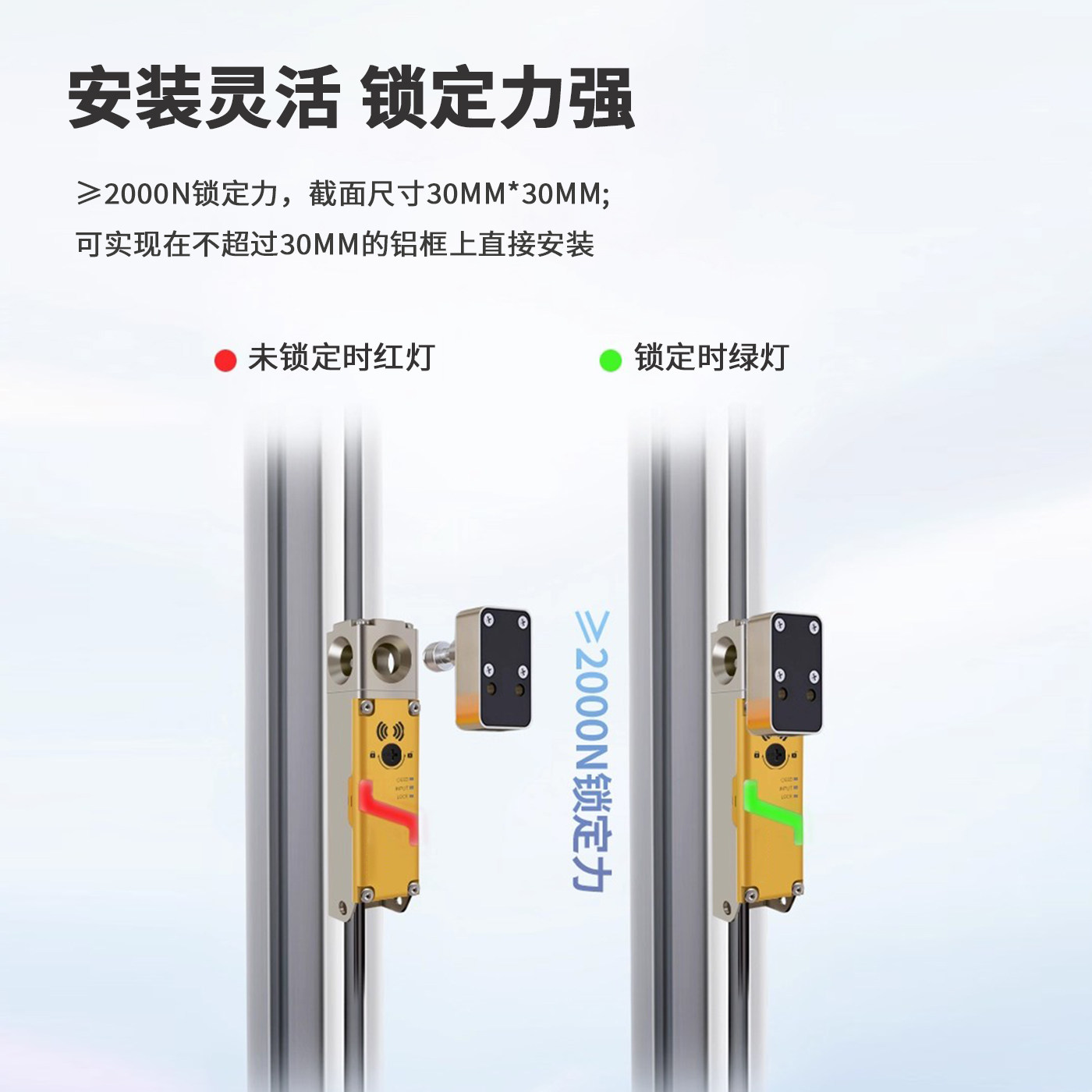

锁定保持力 (Fzh)2000N
锁定控制方式按完整订货后缀核对锁定/解锁驱动、断电状态及恢复供电行为;不将系列内某一版本视为通用标准配置
钥匙插入方向4 个方向可选(左开门 / 右开门 / 平移门兼容)
应急释放辅助/逃生/应急释放的提供方式、位置、操作及复位条件均按完整交付版本确认,不将手动开锁等同逃生功能
联锁与锁定分别核对 释放配置按型号确认 资料可下载核验

DX-D6 产品详解

DX-D6提供门联锁与相应锁定结构的选型方向;门状态检测和保持门关闭是两项需要分别评估的功能。

锁定不是等级。 是否需要防护锁定取决于危险消失时间与人员到达时间,并核对断电状态、锁定/解锁逻辑、逃生和辅助释放。不能仅按轻伤/重伤、设备大小或一门安装几把锁确定PLr。 本轮核对的DX-D6说明书列24VDC、锁紧力不小于2000N、约100ms响应、IP65及双路NPN或PNP输出;这些数值和接线必须与交付版本一致,不沿用原网页的IP67及全系PNP OSSD说法。

编码与接口。 RFID或编码技术有助于减少不当操作,但必须核对通用编码、唯一编码及示教权限,不能保证任意备用执行器均无法被识别。辅助门状态信号不是安全输出;NPN/PNP描述电气极性,不单独证明OSSD测试脉冲与安全诊断。

串联及控制。 多台串联必须符合具体版本允许的数量和电气连接方式,并评估故障掩盖、累计响应、诊断与可靠性参数;不能无条件宣称串联不降低整条回路等级。 先核对完整订货号对应的有效功能安全文件、输出和使用限制,再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。 IEC 61496的Type 4是相关光电保护设备类型,不是安全门锁的“三重认证”。ISO 14119中编码联锁装置的类型分类也不能与光幕Type混淆。

现场使用。 确认门关闭后只恢复允许状态,复位不直接启动危险运动。释放后按手册检查并复位,不凭网页通用步骤拆开外壳或启动设备。查看本页原始资料及安全门锁完整回路验证。

DX-D6 选型前需要确认什么?

门已关闭、门被锁住和危险已消失不是同一状态。订货前将锁定逻辑、断电状态、释放和输出版本写入确认单,不从系列名称推断默认配置。

可左右滑动查看完整核对表

核对项目判断条件咨询时准备的资料
联锁与防护锁定分别定义门状态检测与保持门关闭的功能,结合危险消失时间和人员可达条件判断需求。设备危险、停止/消散过程、门型及进入方式
锁定与断电状态核对完整订货号对应的锁定/解锁驱动、失电后的状态与重新上电行为,不把系列中的某一版本当通用默认。完整后缀、当前接线图和厂家书面配置确认
释放功能分别确认辅助释放、逃生释放或应急释放是否提供、位置和复位条件,不将手动开锁概括为所有版本均具备的逃生功能。人员可能停留位置、释放方式和对应操作说明
输出与连接确认标准/高功能版本、8针/12针连接及安全/辅助输出,NPN/PNP电气极性不能单独证明诊断或等级。控制器型号、连接器针脚图、级联需求和线缆长度

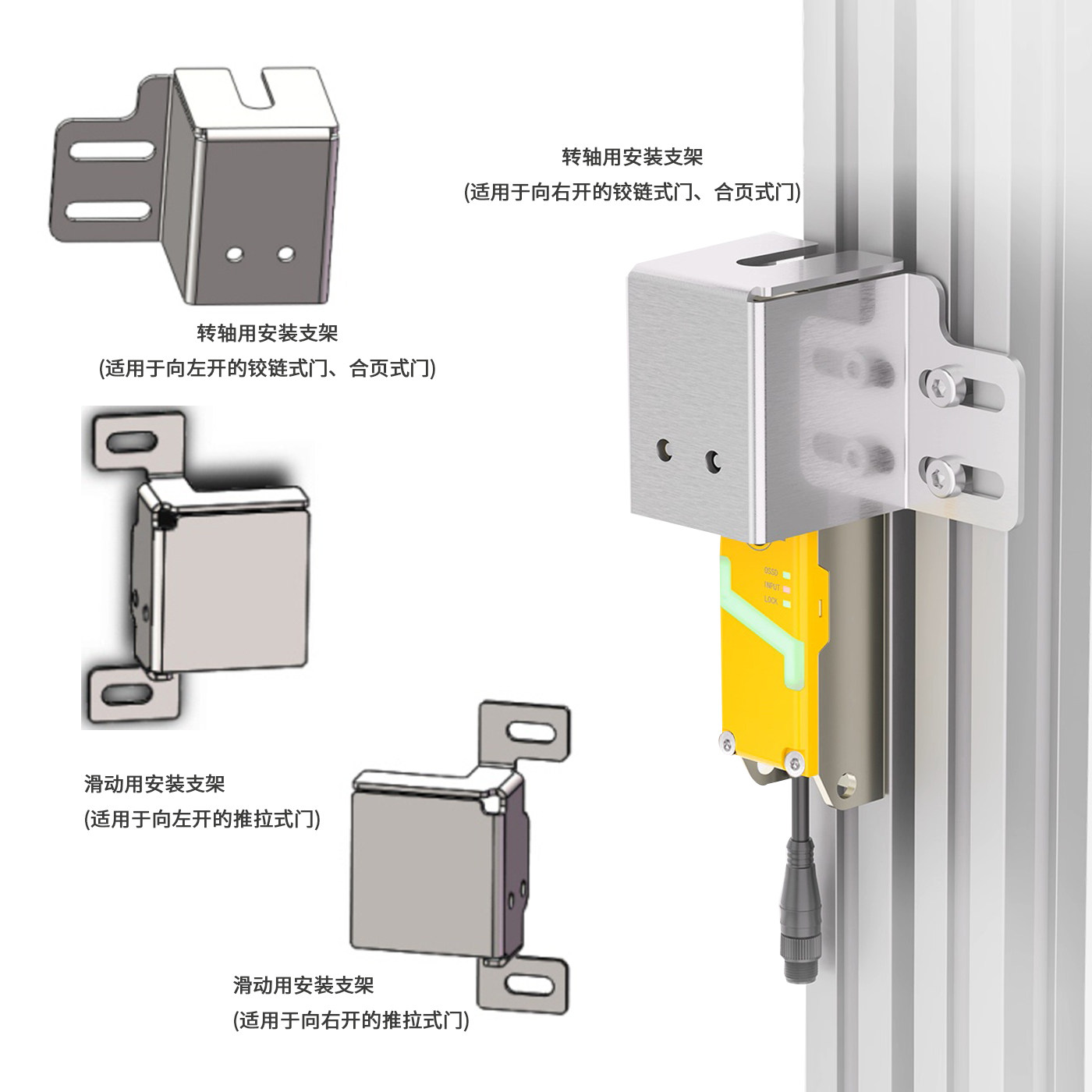

执行器及附件按门的开合方向、执行器编码方式、安装公差和附件清单确认交付范围;不保证任意备用执行器可互换。门结构照片、尺寸图、执行器/支架/线缆清单
型号证据下载文件须核对证书持有人、适用型号、标准与有效状态;公司体系、EMC和产品功能安全证明不可互相替代。项目资料清单、所需证据及完整功能验证要求

为什么选择 DX-D6

区分联锁与锁定

DX-D6提供门联锁与相应锁定结构的选型方向;门状态检测和保持门关闭是两项需要分别评估的功能。

锁定与人员进入条件

是否需要防护锁定取决于危险消失时间与人员到达时间,并核对断电状态、锁定/解锁逻辑、逃生和辅助释放。不能仅按轻伤/重伤、设备大小或一门安装几把锁确定PLr。

输出与串联条件核对

多台串联必须符合具体版本允许的数量和电气连接方式,并评估故障掩盖、累计响应、诊断与可靠性参数;不能无条件宣称串联不降低整条回路等级。

按具体型号查安全证据

先核对完整订货号对应的有效功能安全文件、输出和使用限制,再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。

DX-D6 技术参数与待确认项

参数依据本页所附说明书及既有资料整理,不代表所有配置均已现场实测。锁定方式、断电状态、释放、针脚及安全证据应对应完整订货型号。

基本参数

产品型号DX-D6 系列电磁安全门锁
工作原理RFID 非接触式高频编码通讯 + 机械插销锁定

机械参数

锁定保持力 (Fzh)2000N
锁定控制方式按完整订货后缀核对锁定/解锁驱动、断电状态及恢复供电行为;不将系列内某一版本视为通用标准配置
钥匙插入方向4 个方向可选(左开门 / 右开门 / 平移门兼容)
应急释放辅助/逃生/应急释放的提供方式、位置、操作及复位条件均按完整交付版本确认,不将手动开锁等同逃生功能
外壳材质尼龙/锌合金/不锈钢(说明书第5页材料栏,部位按交付结构确认)
防护等级IP65(说明书第5页,印刷页103;按交付版本确认)
机械寿命≥ 100 万次

电气参数

电源电压DC24V±15%(说明书第5页)
辅助诊断输出 (AUX)50mA(独立反馈门状态 / 锁状态,非安全回路)
绝缘电阻≥ 100MΩ(500VDC 兆欧表测定)
连接方式标准型8针/高功能型12针M12连接线,按第4–5页完整型号表确认
状态指示多色高亮 LED:门关 / 锁定 / 门开 / 故障 4 状态

环境参数

工作温度-20℃~+55℃(无冻结,说明书第5页)
环境湿度5%~95%RH(说明书第5页;按允许环境使用)

资料核对与选型

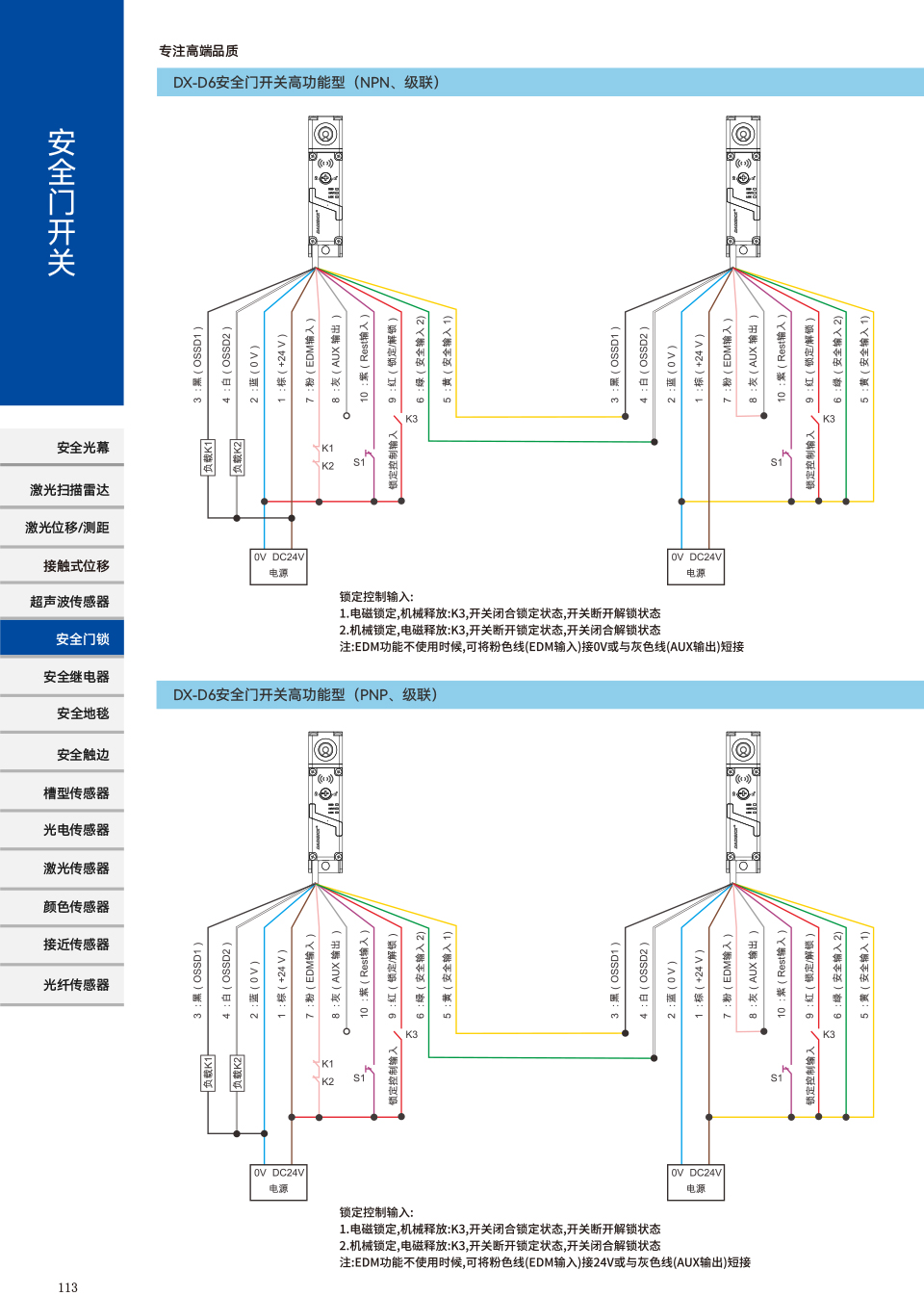

输出配置说明书第5页列NPN×2/PNP×2,控制输出栏标OSSD、晶体管输出×2、最大负载≤200mA;具体模式及诊断按交付版本核对
串联条件多台串联必须符合具体版本允许的数量和电气连接方式,并评估故障掩盖、累计响应、诊断与可靠性参数;不能无条件宣称串联不降低整条回路等级。
安全应用依据先核对完整订货号对应的有效功能安全文件、输出和使用限制,再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。
响应时间说明书列锁定/解除锁定响应100ms(独立工作)、危险时间100ms;完整安全功能按交付设置的最不利值核算

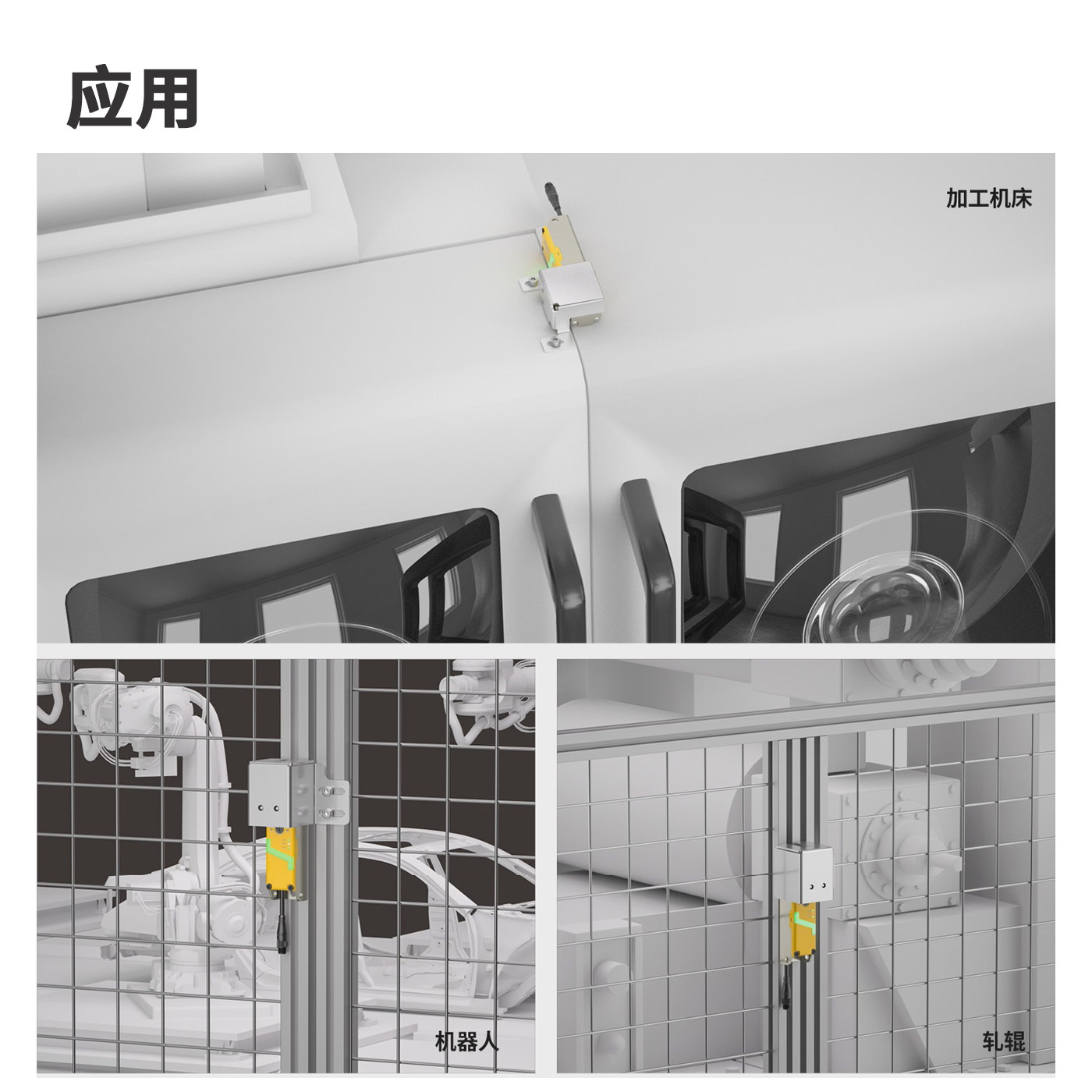

DX-D6 典型应用行业

工业机器人工作站

工业机器人工作站是项目评估方向,不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件,再核对本型号与安全功能要求。

CNC 加工中心 / 5 轴机床

CNC 加工中心 / 5 轴机床是项目评估方向,不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件,再核对本型号与安全功能要求。

冲压线 / 大型压力机

冲压线 / 大型压力机是项目评估方向,不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件,再核对本型号与安全功能要求。

注塑机

注塑机是项目评估方向,不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件,再核对本型号与安全功能要求。

自动化测试设备

自动化测试设备是项目评估方向,不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件,再核对本型号与安全功能要求。

化工 / 制药密闭设备

化工 / 制药密闭设备是项目评估方向,不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件,再核对本型号与安全功能要求。

DX-D6 技术原理与工作机制

DX-D6提供门联锁与相应锁定结构的选型方向;门状态检测和保持门关闭是两项需要分别评估的功能。 门状态和必要的锁状态经对应控制逻辑形成停机或禁止启动请求,最终执行元件仍须可靠消除危险。是否需要防护锁定取决于危险消失时间与人员到达时间,并核对断电状态、锁定/解锁逻辑、逃生和辅助释放。不能仅按轻伤/重伤、设备大小或一门安装几把锁确定PLr。 编码、输出诊断及断电状态按实际版本核对,不以接上一只继电器或增加第二把锁自动提高安全等级。

DX-D6 安装指南

按本型号受控尺寸和接线资料固定锁体/传感器及执行器,检查门下垂、错位和机械限位,装置不作为门的机械止挡。是否需要防护锁定取决于危险消失时间与人员到达时间,并核对断电状态、锁定/解锁逻辑、逃生和辅助释放。不能仅按轻伤/重伤、设备大小或一门安装几把锁确定PLr。 多台串联必须符合具体版本允许的数量和电气连接方式,并评估故障掩盖、累计响应、诊断与可靠性参数;不能无条件宣称串联不降低整条回路等级。 检验门开、锁定、断电、规定故障、释放与复位;响应时间必须计入完整停机链。

DX-D6 逐型号替换条件 对比

按完整型号、接口、适用条件与证据逐项比较,不因品牌或部分参数接近就推断等效互换。

对比维度戴迪斯科 DX-D6其他候选型号核对
同配置评估完整型号、资料范围、接口差异、安装与验证工作量分别核对同样按完整订货号及使用条件比较;品牌或价格不能证明安全等效

关于 DX-D6 的常见问题

DX-D6可以直接构成PL e或SIL 3回路吗?

先核对完整订货号对应的有效功能安全文件、输出和使用限制,再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。不能由两把DX-D2、某一锁紧力或一只安全继电器直接推导整机等级。

多台串联会保持原等级吗?

多台串联必须符合具体版本允许的数量和电气连接方式,并评估故障掩盖、累计响应、诊断与可靠性参数;不能无条件宣称串联不降低整条回路等级。

门位置联锁与防护锁定如何选?

是否需要防护锁定取决于危险消失时间与人员到达时间,并核对断电状态、锁定/解锁逻辑、逃生和辅助释放。不能仅按轻伤/重伤、设备大小或一门安装几把锁确定PLr。

怎样确认编码及备用执行器?

按交付版本确认编码等级、允许示教、配对和更换流程;通用编码与唯一编码不能混用。不得用备用执行器绕过防护功能。

动作距离或IP等级能直接套旧网页吗?

不能。按具体版本核对受控动作/断开距离、接近方向和环境条件;IP防护不是耐任意化学品或任意误差的证明。

公司有哪些锂电行业历史应用?

公司历史项目回顾包括宁德、合肥、常州等地客户的锂电注液、化成分容及Pack老化柜门应用。旧项目资料未随文提供,具体配置与效果不外推为本型号通用性能;现项目应分别核对化学环境、锁定功能、接口和完整安全验证。

DX-D6 产品资料

保留现有说明书和证书文件供核验;文件名称不表示已核实全部系列的功能安全等级。请逐项确认适用型号、用途、版本及有效状态。

安全门锁 DX-D6 / DX-R1 系列详细资料(PDF)
PDF
戴迪安全门锁 CE 认证证书(PDF)
PDF
