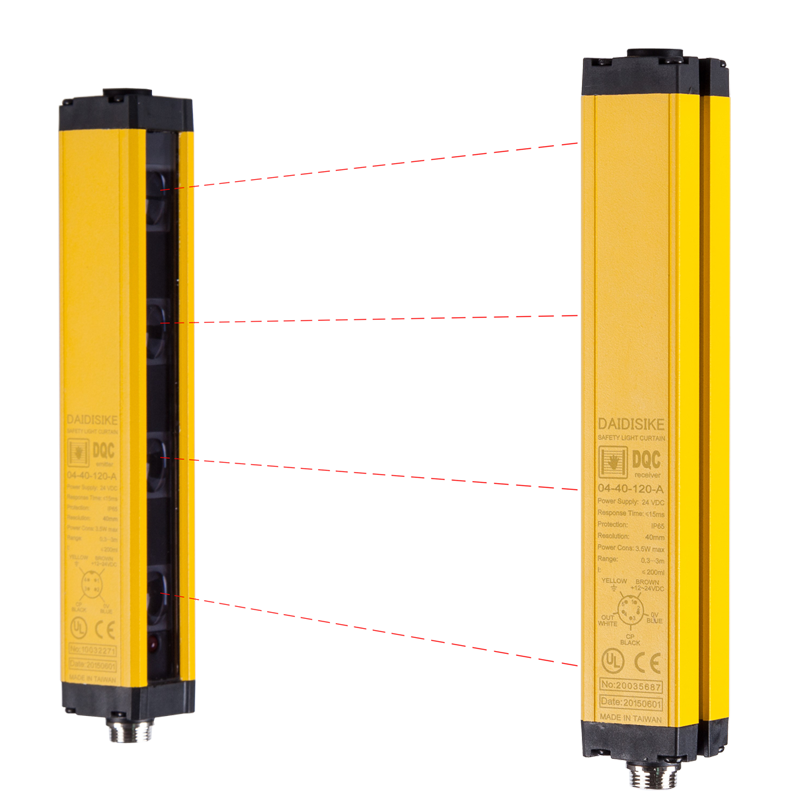

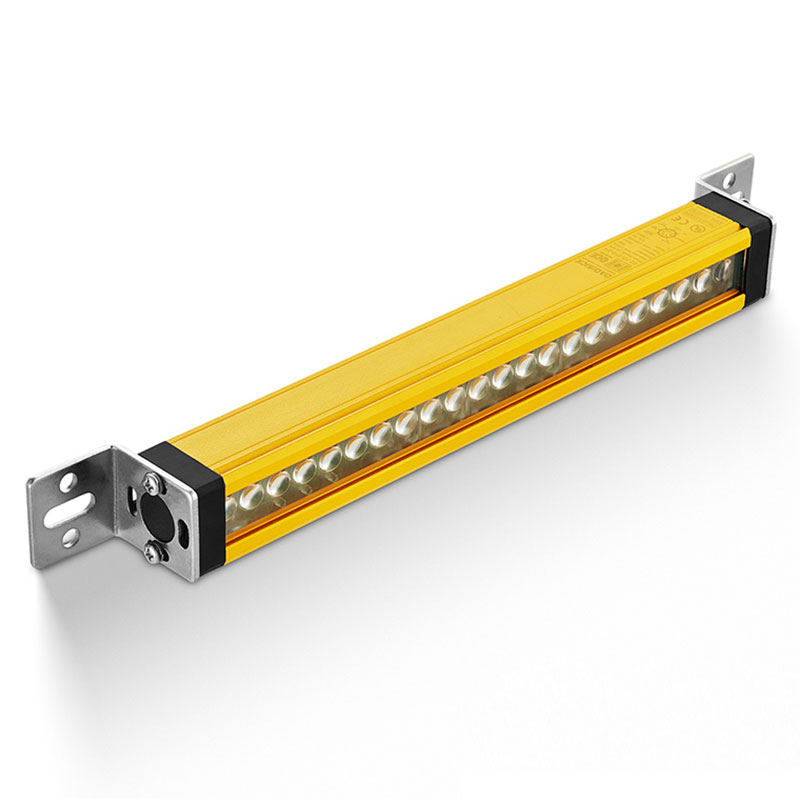

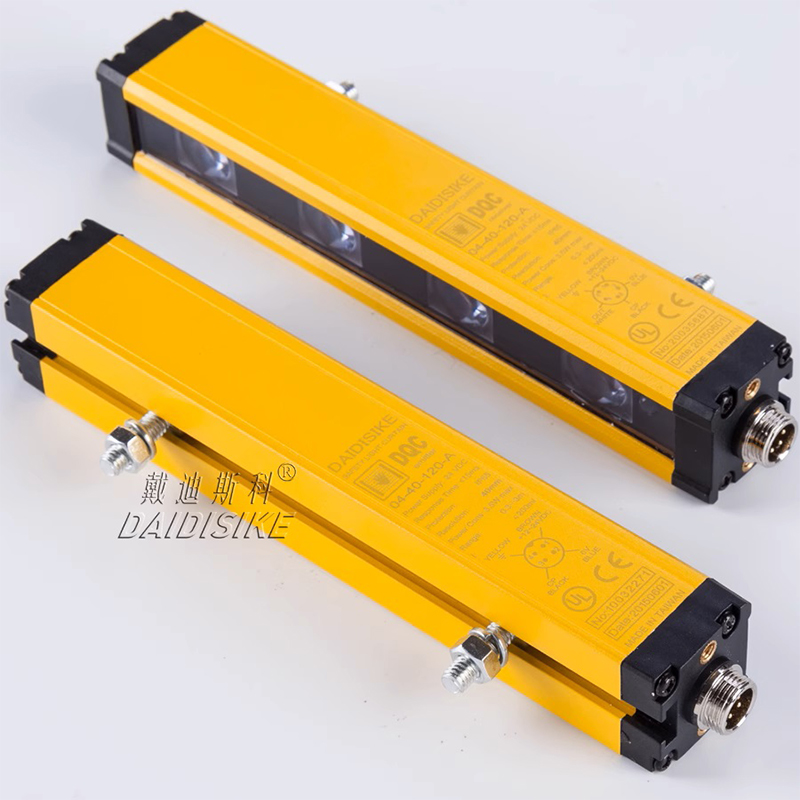

DQC 抗干扰安全光幕｜30×30mm 通用型｜冲床/液压机推荐
DQC 对射式光幕｜按光轴间距、检测能力和输出版本选型
| 工作原理 | 穿透式红外 LED 调制（Through-beam） |
| 发射波长 | 940nm 红外调制光 |
| 光轴数 (n) | 4 ~ 32 轴（按分辨率与高度灵活配置） |
| 环境光抗扰 | ≥ 10,000 Lux（入射角 ≥ 5°） |
| 供电电压 | DC 12V / 24V（标准），AC 110-220V（配控制器） |
| 功耗 | 发射器 ≤ 4W；接收器 ≤ 5W |
DQC 产品详解
DQC 系列采用对射式光电检测。选型必须同时确认有效保护高度、发射与接收器之间的距离、目标检测能力、输出版本、现场干扰和安装空间，不能仅凭机床吨位或产品价格决定。
光轴间距与检测能力分开看。 本地厂家资料画册第12–14页列光轴间距为10 / 14 / 20 / 25 / 30 / 40 / 80 / 200 mm；技术表中的“检测精度”为18 / 22 / 28 / 33 / 38 / 48 / 88 / 208 mm，分别对应上述八档间距。这里保留原表用语，它不是尺寸测量的±误差，也不能把间距直接写成可检测物直径。人员防护所用试棒及检测能力应与该具体型号的有效技术文件一致。
输出配置。 可选一组或两组输出，分别使用相应四/五芯或四/六芯接线图；NPN/PNP、常开/常闭按完整订货代码确认。A/B/C/D信号代码在所核画册中分别为NPN常闭、PNP常闭、NPN常开、PNP常开；同一型号串的距离代码可能也使用字母，须按字段位置解读，不能只看最后一个字母。
覆盖与集成。 H =（光束数n−1）× 光轴间距K。H是有效保护高度，不是外壳总长；安装时还须检查端部、下方、上方与侧面的可达开口。 安全等级须依据有效证书的适用型号、实际配置及完整安全功能验证确认；接入安全继电器不会自动提高上游传感器的检测能力或认证等级。
为什么选择 DQC
间距与检测能力分别核对
10 / 14 / 20 / 25 / 30 / 40 / 80 / 200 mm；最小可检测目标应另查具体规格。
按输出版本配线
可选一组或两组输出，分别使用相应四/五芯或四/六芯接线图；NPN/PNP、常开/常闭按完整订货代码确认
按有效保护高度选型
H =（光束数n−1）× 光轴间距K。H是有效保护高度，不是外壳总长；安装时还须检查端部、下方、上方与侧面的可达开口。
原始规格与接线可下载
画册第12–14页提供型号、尺寸、输出图；正式交付以受控版本为准。
器件与整机验证分开
安全等级须依据有效证书的适用型号、实际配置及完整安全功能验证确认；接入安全继电器不会自动提高上游传感器的检测能力或认证等级。
DQC 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 工作原理 | 穿透式红外 LED 调制（Through-beam） |
| 发射波长 | 940nm 红外调制光 |
| 光轴数 (n) | 4 ~ 32 轴（按分辨率与高度灵活配置） |
| 环境光抗扰 | ≥ 10,000 Lux（入射角 ≥ 5°） |
电气参数
| 供电电压 | DC 12V / 24V（标准），AC 110-220V（配控制器） |
| 功耗 | 发射器 ≤ 4W；接收器 ≤ 5W |
| 输出电流 | Sink ≤ 500mA；通道能力 ≤ 200mA（典型） |
| 保护功能 | 短路 / 过流 / 过载 / 反接保护，自动恢复 |
| 状态指示 | 电源 LED / 运行 LED / 阻挡 LED |
机械参数
| 机身截面 | 30 × 30 mm（方形） |
| 外壳材质 | 铝合金阳极氧化 / ABS 工程塑料 / PC 透光面 |
| 整机长度 (L) | L = H + 端帽（按 K 不同有 51-71mm 附加，详见选型表） |
| 防护等级 | IP65（防尘防水 + 抗喷淋） |
| 工作湿度 | 35 ~ 85% RH（存储 35-95% RH，无凝露） |
| 抗振动 | 10-55Hz / 0.7mm 振幅 / 3 轴 / 2h |
资料与安全应用
| 体系与产品区分 | ISO 9001管理体系、EMC电磁兼容与产品功能安全证明用途不同，不能互相替代 |
| 完整安全功能 | 检测、逻辑、执行、反馈及复位应按风险要求设计验证；单个器件不能保证整机达标 |
| 安全距离计算依据 | 按项目适用标准版本、接近方式、最小检测能力及最不利总停止时间核算 |
资料核对与选型
| 光轴间距 | 10 / 14 / 20 / 25 / 30 / 40 / 80 / 200 mm |
| 检测能力（原表称检测精度） | 18 / 22 / 28 / 33 / 38 / 48 / 88 / 208 mm，分别对应上述八档间距 |
| 响应时间 | ≤15 ms（所核画册技术参数；项目计算取交付版本的最不利值） |
| 检测距离 | 按完整距离代码及交付资料确认；同一画册中的型号代码和参数表存在范围口径差异，不将单一范围外推全系 |
| 输出配置 | 可选一组或两组输出，分别使用相应四/五芯或四/六芯接线图；NPN/PNP、常开/常闭按完整订货代码确认 |
| 同步与功能选项 | 按完整型号接线图确认；不得默认具有光同步、EDM、Muting或Blanking |
| 保护高度 | H =（光束数n−1）× 光轴间距K。H是有效保护高度，不是外壳总长；安装时还须检查端部、下方、上方与侧面的可达开口。 |
| 安全应用条件 | 安全等级须依据有效证书的适用型号、实际配置及完整安全功能验证确认；接入安全继电器不会自动提高上游传感器的检测能力或认证等级。 |

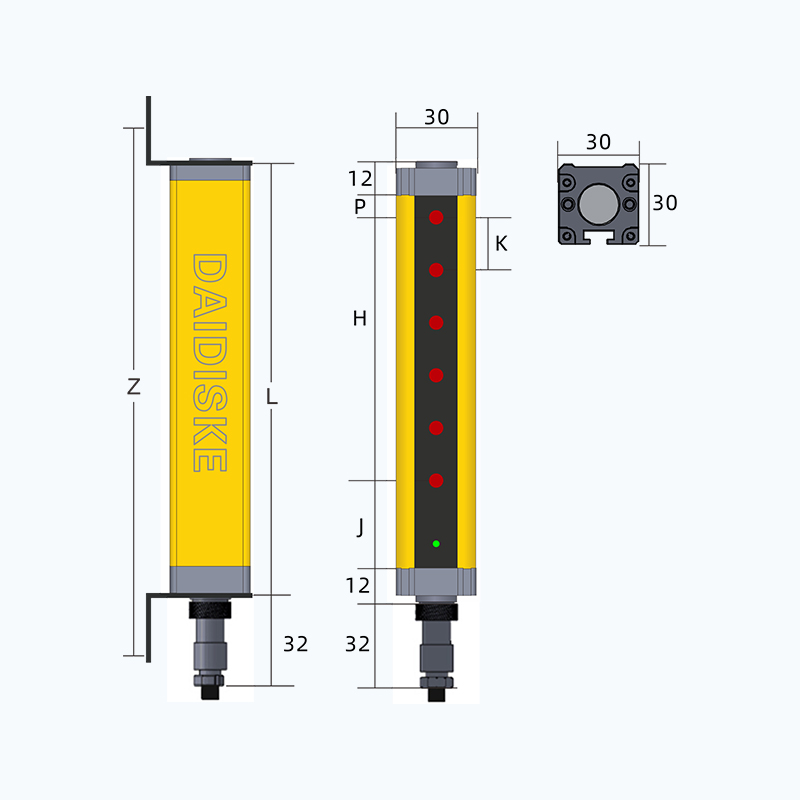

DQC 型号尺寸参考表
严格照 2026 版戴迪光栅画册《DQC 系列规格一览表》（P15）列出全部 111 个标准型号，按光轴间距 K 分 8 档。保护高度 H = 光轴间距 K ×（光束数 n − 1）；光幕高度 l = H + 端帽增量（各档不同，见表）。型号编码：DQC{光束数2位}/{光轴间距}-{保护高度} + 输出代码，例 DQC06/10-50。输出代码（照画册 P14）：A = NPN 常闭 NC、B = PNP 常闭 NC、C = NPN 常开 NO、D = PNP 常开 NO；如无要求默认出 A 代码。检测距离默认 0.3-3m，可选 0.3-6m（超出默认距离请联系客服）。超过 32 光束请参考 DQCE 系列。 本表用于型号、几何与订货资料核对；光轴间距K不等于检测能力d，型号行不证明认证或整机防护合格，当前供货以确认的型号及图纸为准。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出代码 | 检测距离 |
|---|---|---|---|---|---|
| 6 | 50 | 111 | DQC06/10-50 | A / B / C / D | 0.3-3m |
| 8 | 70 | 131 | DQC08/10-70 | A / B / C / D | 0.3-3m |
| 10 | 90 | 151 | DQC10/10-90 | A / B / C / D | 0.3-3m |
| 12 | 110 | 171 | DQC12/10-110 | A / B / C / D | 0.3-3m |
| 14 | 130 | 191 | DQC14/10-130 | A / B / C / D | 0.3-3m |
| 16 | 150 | 211 | DQC16/10-150 | A / B / C / D | 0.3-3m |
| 18 | 170 | 231 | DQC18/10-170 | A / B / C / D | 0.3-3m |
| 20 | 190 | 251 | DQC20/10-190 | A / B / C / D | 0.3-3m |
| 22 | 210 | 271 | DQC22/10-210 | A / B / C / D | 0.3-3m |
| 24 | 230 | 291 | DQC24/10-230 | A / B / C / D | 0.3-3m |
| 26 | 250 | 311 | DQC26/10-250 | A / B / C / D | 0.3-3m |
| 28 | 270 | 331 | DQC28/10-270 | A / B / C / D | 0.3-3m |
| 30 | 290 | 351 | DQC30/10-290 | A / B / C / D | 0.3-3m |
| 32 | 310 | 371 | DQC32/10-310 | A / B / C / D | 0.3-3m |
当前显示 K = 10 mm 共 14 条规格，表格内可上下及左右滚动；8 档合计 111 条规格，可导出后核对。光轴间距不能直接当作检测能力；具体可订货组合、尺寸、输出与防护适用性须按确认图纸和手册核实。
DQC 典型应用行业
冲压机床（冲床/压力机）
冲压机床（冲床/压力机）可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
液压机 / 折弯机 / 剪板机
液压机 / 折弯机 / 剪板机可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
注塑机
注塑机可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
汽车焊接机器人工位
汽车焊接机器人工位可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
锂电池叠片机 / 卷绕机
锂电池叠片机 / 卷绕机可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
自动化装配线
自动化装配线可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
机器人协作单元
机器人协作单元可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
包装机 / 印刷机
包装机 / 印刷机可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。

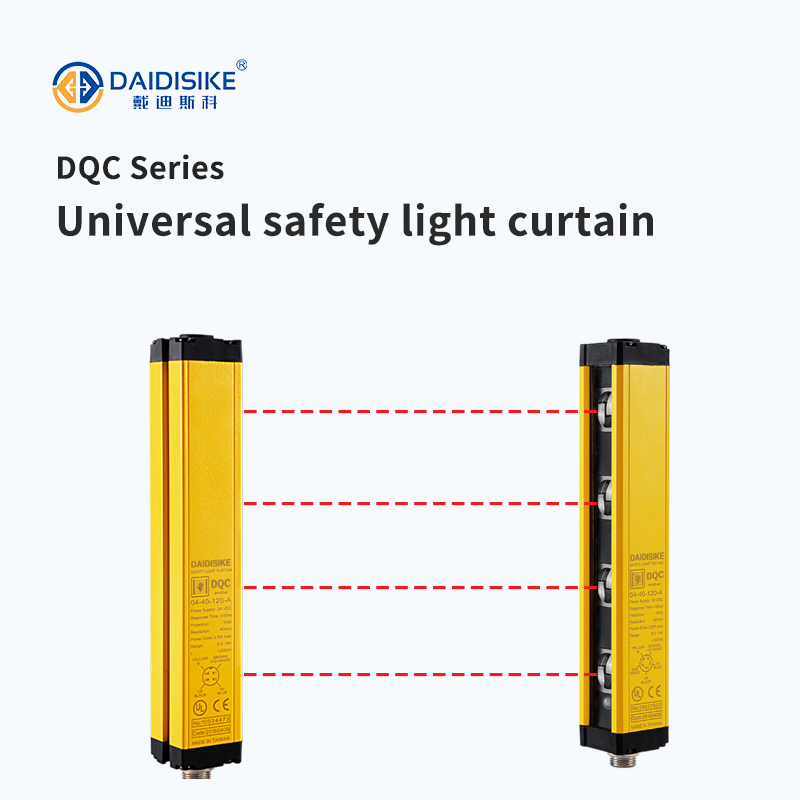

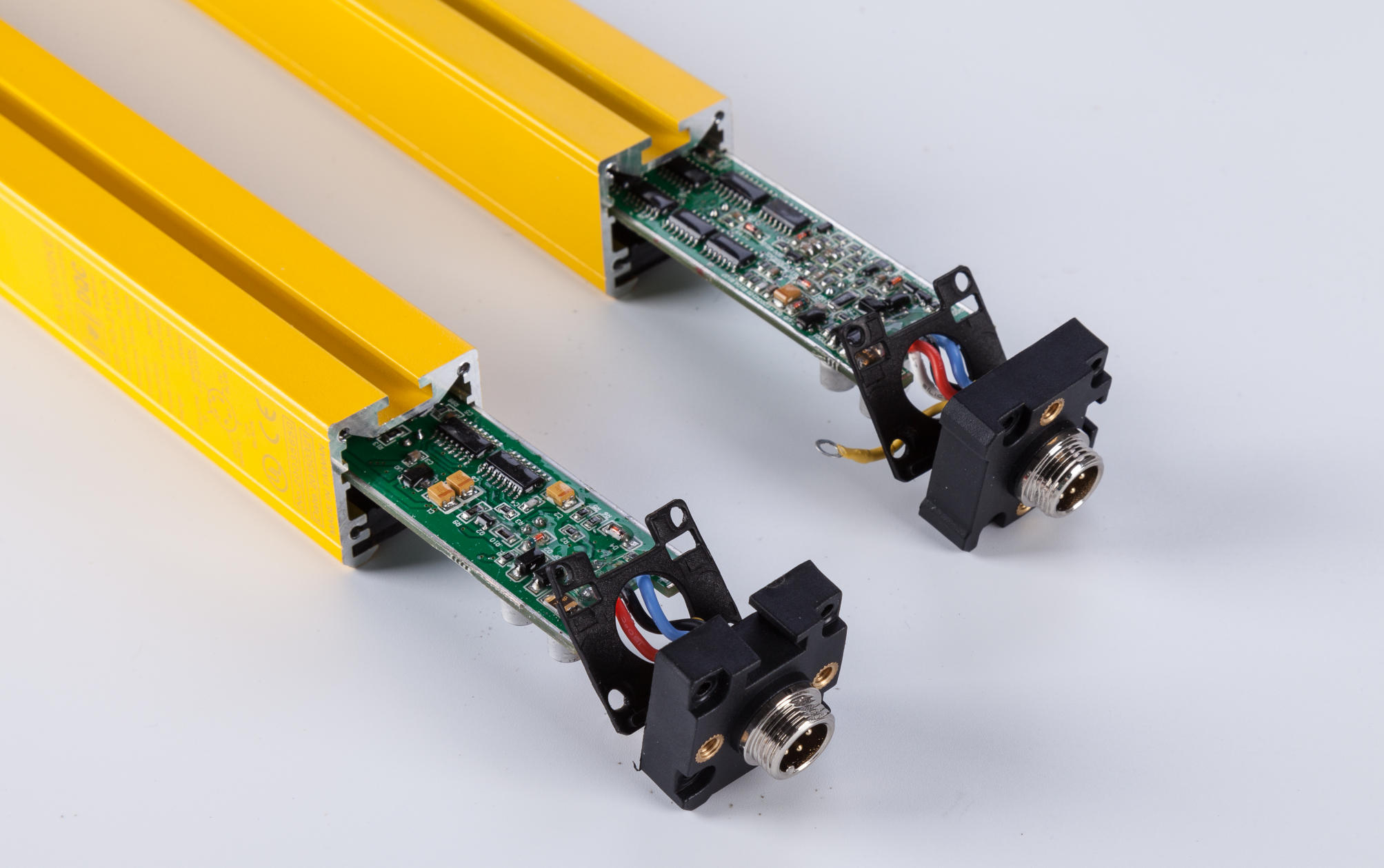

DQC 技术原理与工作机制
DQC 由发射器与接收器形成一组平行光束，通过接收状态变化给出输出。是否有一组或两组输出、测试脉冲、故障诊断及外部设备监控，应按实际交付版本确认，不能用“内部每4ms自检”“加继电器自动升级双OSSD”等通用描述替代手册。安全等级须依据有效证书的适用型号、实际配置及完整安全功能验证确认；接入安全继电器不会自动提高上游传感器的检测能力或认证等级。
DQC 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比，戴迪斯科 DQC 在核心性能上比肩进口、价格优势明显、本土化服务更强。
| 对比维度 | 戴迪斯科 DQC | 进口同等级款 |
|---|---|---|
| 对比依据 | 提供完整型号、当前手册、输出与检测能力资料供项目验证 | 同样按完整型号和版本比较；系列名称、价格或品牌不能代替兼容性验证 |

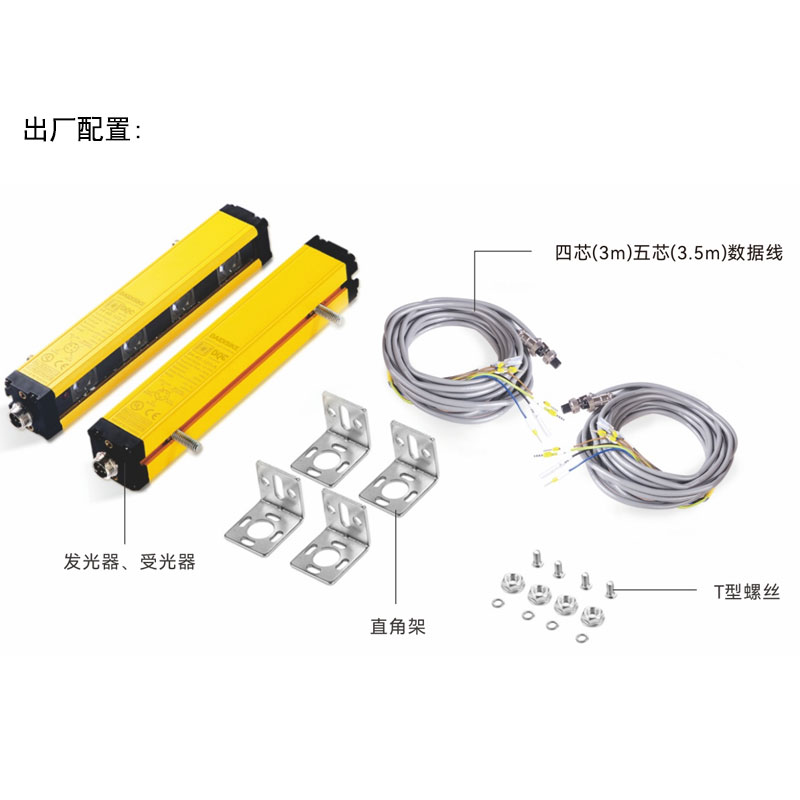

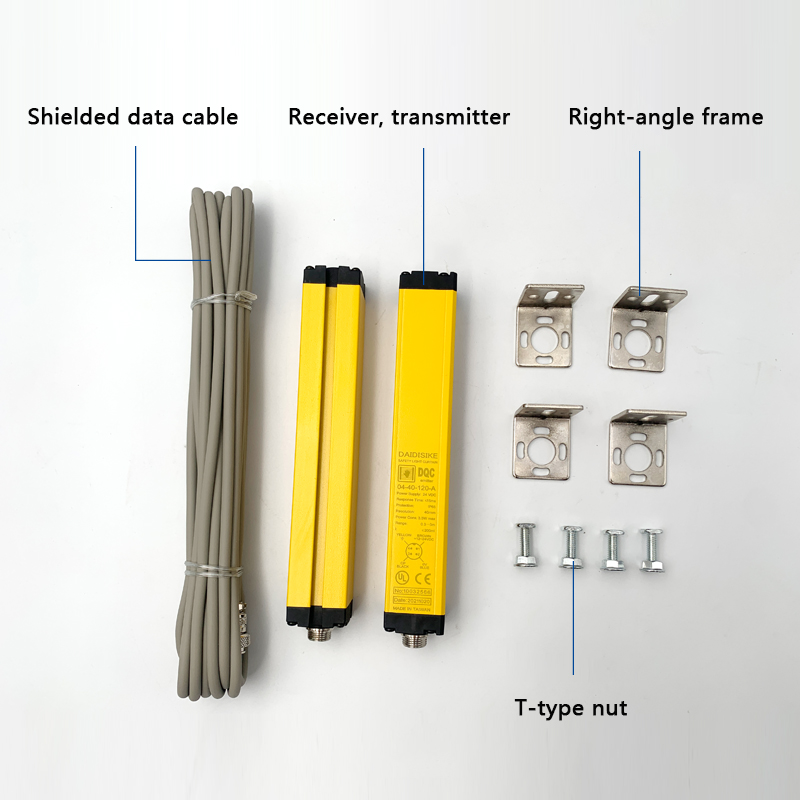

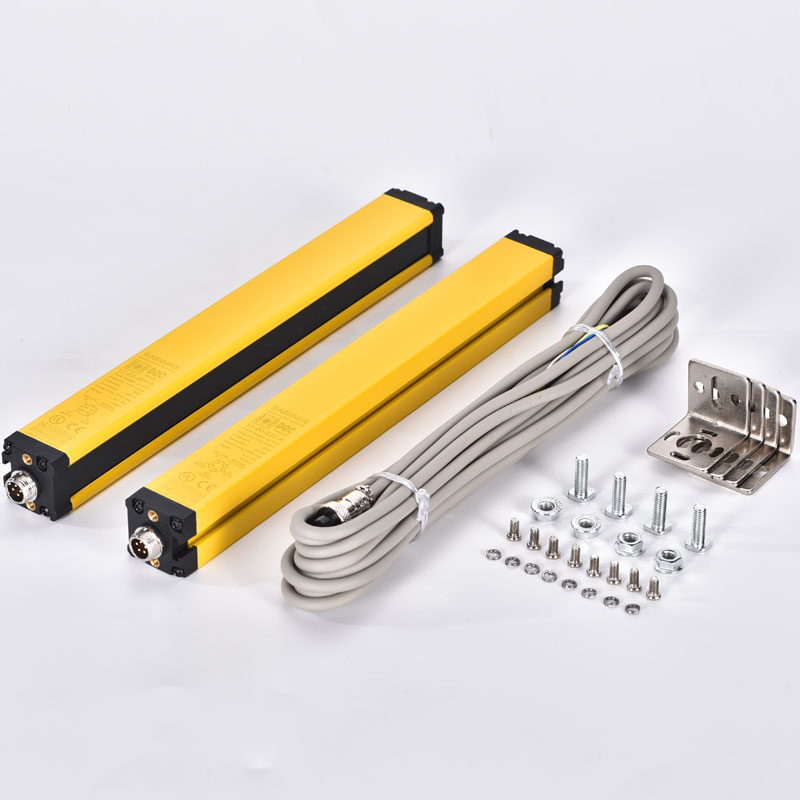

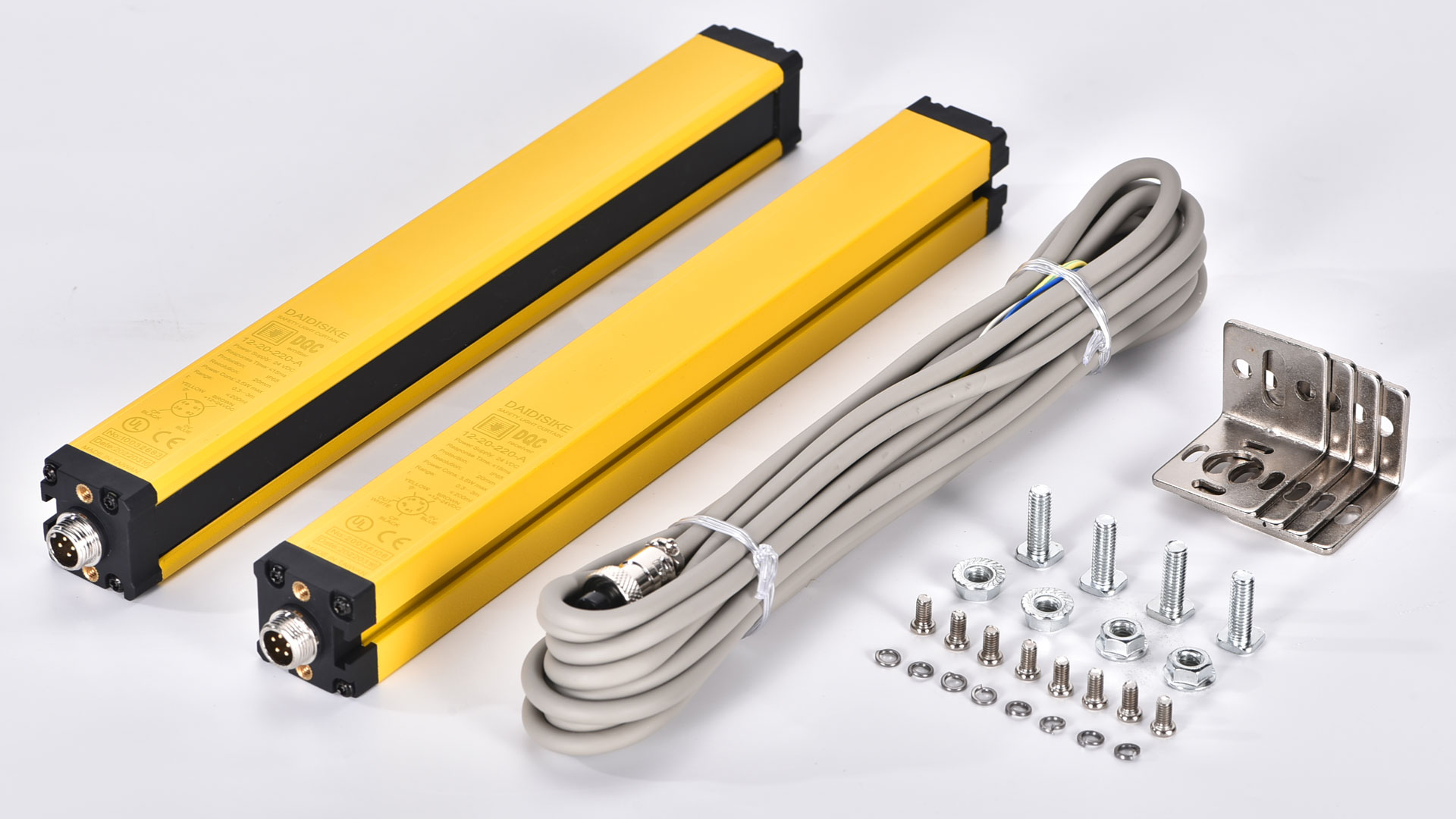

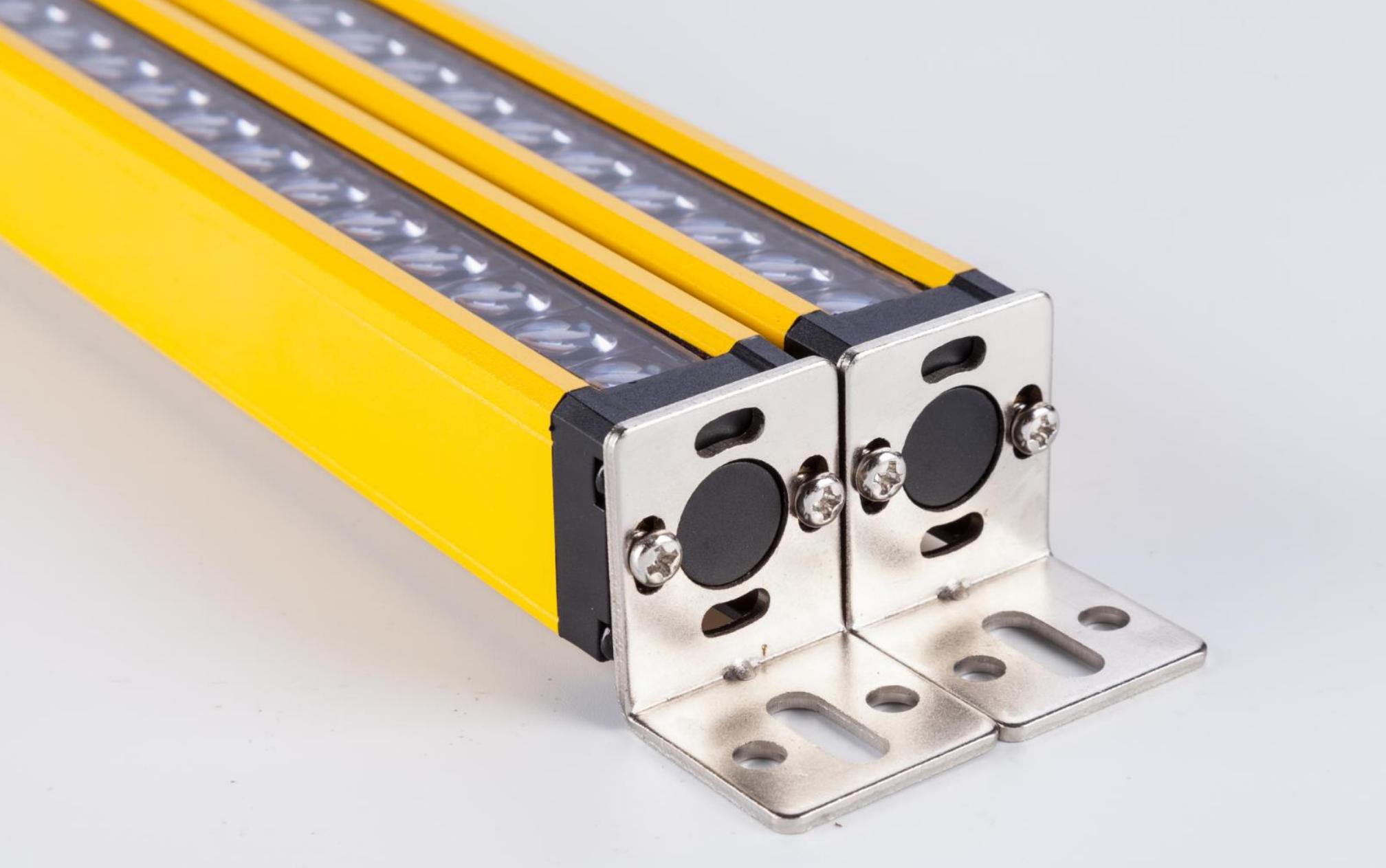

DQC 标配与选配配件
关于 DQC 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
DQC光轴间距就是最小检测物吗？
DQC是单输出还是双输出？
加配DQSRN或DA31就一定达到PL e吗？
怎么计算保护高度？
安装完成如何验收？
选型或报价前提供什么？
