安全光栅怎么安装调试？完整流程步骤详解

安全光栅安装分五步——定安装位置、固定发射接收器、接线、对光轴、测试验证。

每一步都有「装错就失效」的关键点，本文逐步讲清。

安装位置由安全距离决定。

先用安全距离公式 S = K × T + C 算出光幕平面到危险点的最小距离，再确定三点：正面距离，光幕平面距危险点不小于计算值 S；保护高度，覆盖危险开口全高、无上下盲区；绕入防护，检查人能否从光幕上方、下方、侧面绕过，必要时加水平光幕或机械挡板。

发射器和接收器分别装在危险开口两侧，保持平行、同高、朝向正对。

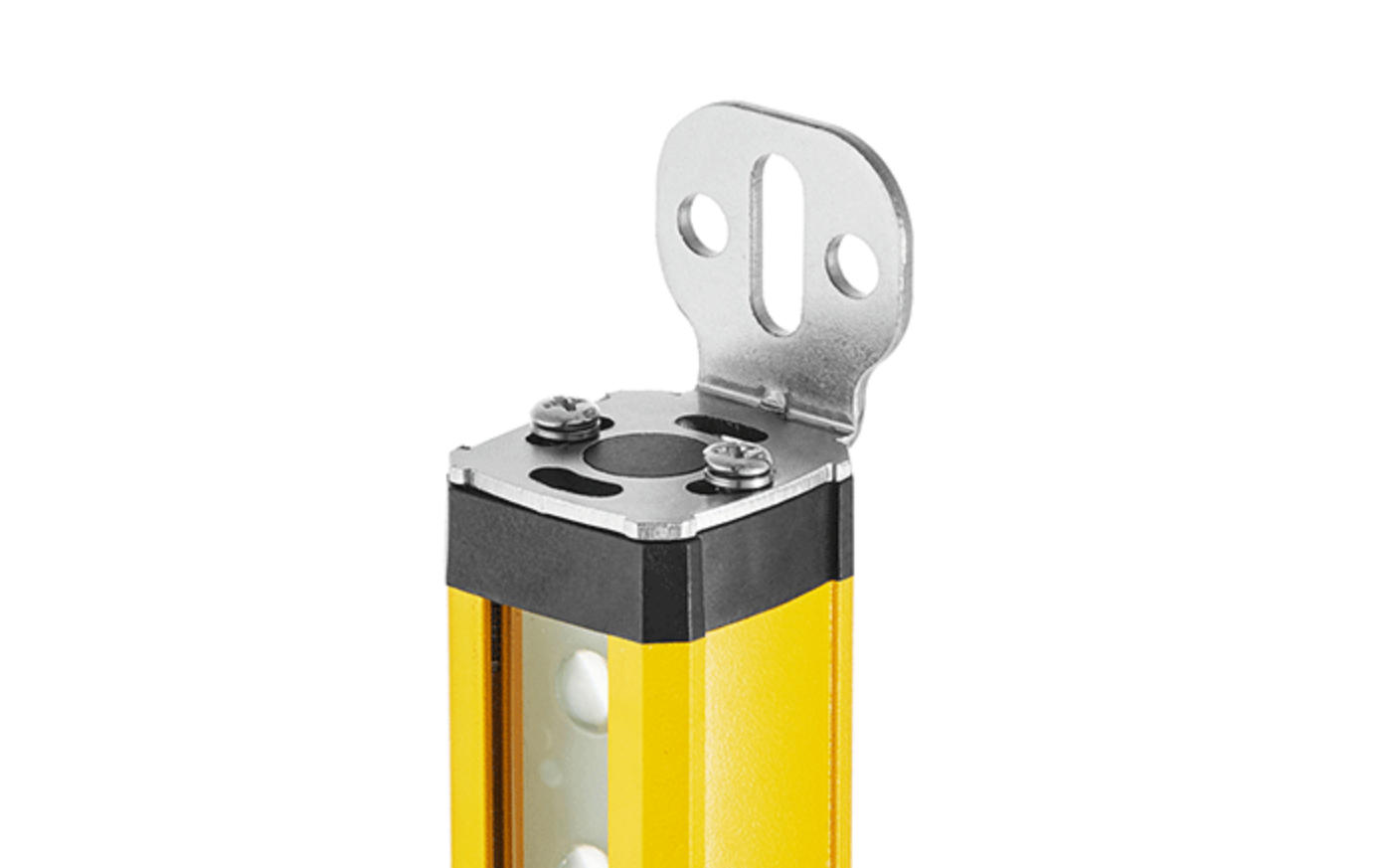

用配套的 L 型、T 型支架固定，支架要稳固，避免设备振动导致移位。

两端的光束起始端要朝同一方向（一般都标在端盖上），装反了无法对光。

普通NPN/PNP描述输出晶体管形式，不等于已验证的OSSD安全接口。需核对测试脉冲、输入兼容性、故障反应和完整型号；普通PLC能读取信号不代表它承担了合格的安全功能。 DQC有不同线芯/输出配置，必须核对发射器、接收器、线缆和逻辑控制器同一版本。失电、断线、通道不一致和复位行为应按相应要求验证，不将普通PLC指示灯亮灭作为安全功能验收。

这是最关键、最容易出问题的一步。

上电后观察接收器的指示灯，绿灯（或对应通光状态灯）常亮表示对准。

微调发射器或接收器角度，让所有光轴都通光、信号出色。

远距离安装（超过 3m）建议用激光对位指示器辅助。

对准后锁紧支架所有螺丝，并做记号，方便日后检查是否移位。

在受控试验程序下，使用制造商规定尺寸的试棒测试保护区各位置，确认停止、保持和复位不自启；不要用真实人手进入危险运动测试。相邻装置、反射面和对光公差按型号手册评估，不给通用30cm间隔或±5°安装保证。安全距离先确认适用标准版本、接近方向与检测能力，再计入传感器、逻辑控制、执行元件及机械停止过程的总时间。ISO 13855:2024已替代2010版；本文通用算式只帮助理解时间与距离的关系，项目数值必须依据适用条款和实测停止时间核定，不能将光轴间距直接代入检测能力参数。

安装前保存发射器、接收器和控制器完整铭牌，记录支架位置、有效保护区边界、接线图版本与现场停止时间。DQC存在不同输出配置，不能照另一线芯数的图施工。安装后按验收检查指南分别验证遮挡、失电、复位和不能绕过的路径；检查工具使用该型号规定的试棒，不让人的手进入真实危险运动作演示。
