ISO 13855 安全光栅最小安全距离公式 S=K×T+C 实操指南
用一篇文章讲清 ISO 13855 安全光栅最小安全距离公式 S=K×T+C：各参数含义、完整冲床算例、关键影响因素、常见错误，以及与国标 GB/T 19436 的对应关系。
一句话先讲清：安全距离用 S = K × T + C 算
安全光栅（安全光幕）必须装在距危险点足够远的地方，让人手或人体在触发光栅、设备停下来之前，无法够到危险点。这个最小安全距离由 ISO 13855 的公式确定：
S = K × T + C
其中 S 是最小安全距离（mm），K 是人体接近速度（mm/s），T 是系统总响应时间（s），C 是与分辨率相关的侵入补偿（mm）。
核心思路就一句话：在系统从检测到入侵到危险动作完全停止的总时间 T 内，人能移动的距离，再加上一段侵入余量 C，就是光栅必须离危险点的最小距离 S。算出 S 后，光栅检测平面应安装在距危险点不小于 S 的位置。
参数 K：人体接近速度怎么取
K 是假定的人体接近速度，按接近方式取值：
| 接近方式 | 典型 K 值 | 适用场景 | ||
|---|---|---|---|---|
| 手/手臂接近（垂直保护，分辨率较细） | 2000 mm/s | 冲床、注塑机手部进入危险区 | ||
| 全身接近（分辨率较粗、行走接近） | 1600 mm/s | 区域防护、人员整体走入 |
一般规则：当用细分辨率光栅做手指/手部探测、且按标准条件计算后 S 较大时，可在符合标准的前提下改用 1600 mm/s 复核；但在不确定时，手部接近应优先按 2000 mm/s 这一较保守的速度计算，宁可让光栅装得更远一些。
参数 T：系统总响应时间不止是光栅

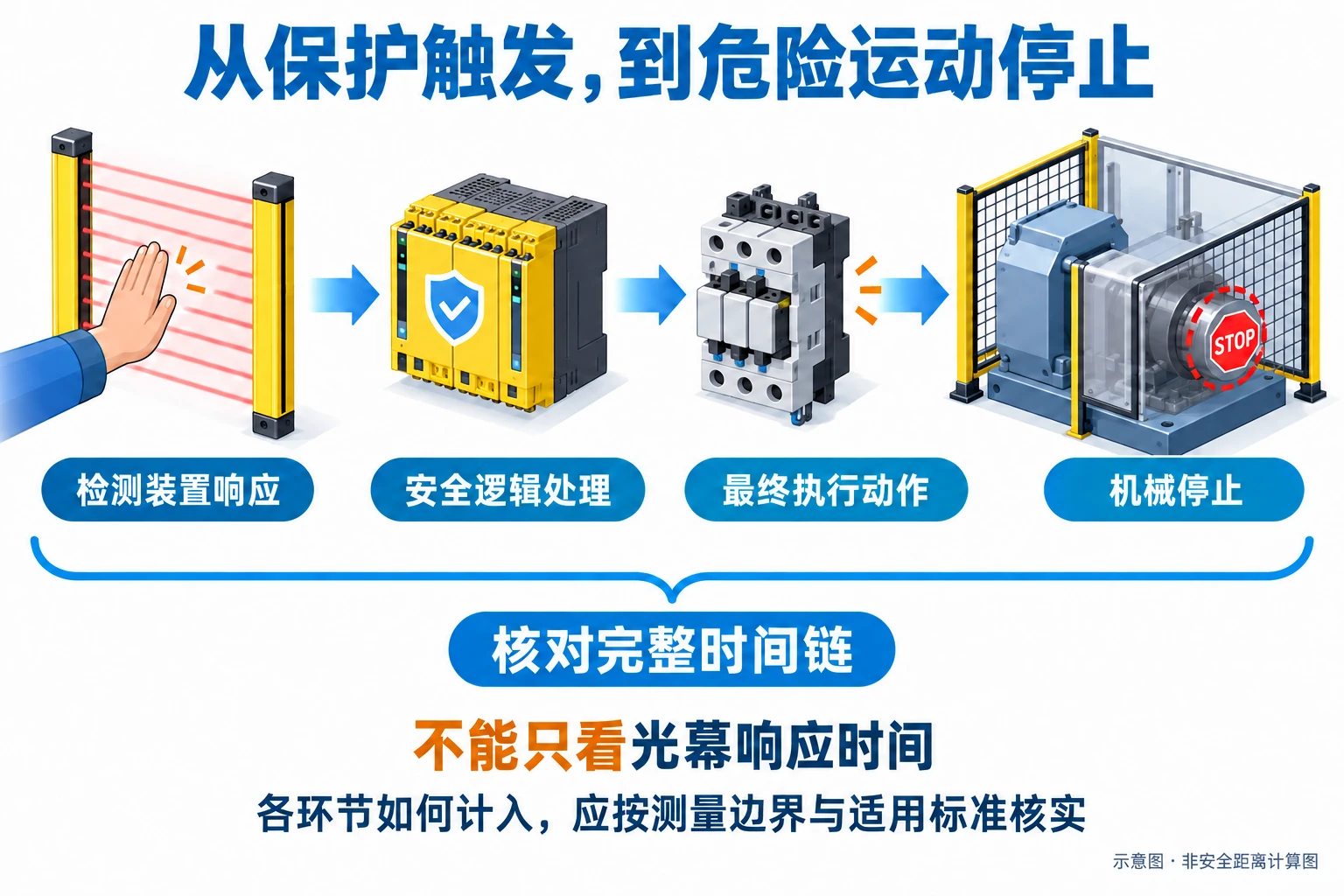

很多人算错就错在 T。T 不是光栅一个部件的响应时间，而是整条安全链从“光被遮挡”到“危险运动真正停止”的总时间：
T = T1 + T2
- T1：安全光栅的响应时间（从遮光到输出信号断开），如戴迪斯科 DQC 系列响应约 ≤15–20 ms，Type 4 的 DQT4 更快。
- T2：被控设备的停止/制动时间（含安全继电器、接触器、机械制动等），这部分往往比光栅本身大得多，可能几十到上百毫秒。
务必拿到设备实测的制动时间，并把光栅响应、继电器响应、机械制动全部累加。设备老化后制动时间会变长，应留有余量并定期复测停机性能。
参数 C：侵入补偿与分辨率 d 的关系
C 是侵入补偿，反映在光栅触发前，手指/手已经能向危险点伸入的距离，与光栅的检测分辨率 d（能检测到的最小物体直径，mm）直接相关：
| 分辨率 d | C 的计算 | 说明 | ||
|---|---|---|---|---|
| d ≤ 14 mm | C 通常取 0 | 手指级细分辨率，几乎无额外侵入 | ||
| 14 < d ≤ 40 mm | C = 8 ×（d − 14） | 手/手掌级分辨率 | ||
| d > 40 mm（粗分辨率/大光束间距） | 按标准另用专门方法计算（常与人体接近、机身高度相关） | 区域、垂直大间距防护 |
举例：分辨率 d = 30 mm 时，C = 8 ×（30 − 14）= 128 mm；而 d = 14 mm 的手指光栅 C = 0。可见分辨率越细，C 越小，安全距离越短。
完整算例：冲床手部防护
场景：一台冲床用安全光栅做手部进入防护，垂直安装。已知条件：
- 光栅分辨率 d = 14 mm（手指级）
- 光栅响应时间 T1 = 18 ms = 0.018 s
- 设备总制动时间（继电器+离合制动）T2 = 120 ms = 0.120 s
- 手部接近，K = 2000 mm/s
第一步，算 T：
T = T1 + T2 = 0.018 + 0.120 = 0.138 s
第二步，算 C：
d = 14 mm，属 d ≤ 14，C = 0
第三步，代入公式：
S = K × T + C = 2000 × 0.138 + 0 = 276 mm
结论：光栅检测平面应安装在距冲床危险点（模具闭合处）不小于 276 mm 处。实践中再向上取整并留安装余量，例如取 ≥ 300 mm，并确保人无法从光栅上方、下方或侧面绕入。
换个分辨率再算一次：看 C 的影响
同一台冲床，若改用分辨率 d = 30 mm 的光栅（其余条件不变）：
- C = 8 ×（30 − 14）= 128 mm
- S = 2000 × 0.138 + 128 = 276 + 128 = 404 mm
对比：
| 分辨率 d | C（mm） | S（mm） | ||
|---|---|---|---|---|
| 14 mm | 0 | 276 | ||
| 30 mm | 128 | 404 |
仅分辨率从 14 mm 变到 30 mm，安全距离就从 276 mm 增加到 404 mm。这说明：分辨率越细，光栅可以装得越近，更省空间；但细分辨率光栅光束更密、价格通常更高，需按工艺空间与预算综合选型。
影响安全距离的两个关键变量
从公式 S = K × T + C 可直接看出，想让安全距离更短、布局更紧凑，只有两个方向：
- 缩短总响应时间 T：选响应更快的光栅（如 Type 4 的 DQT4），并改善设备制动性能、减小 T2。T 每减少 10 ms，手部接近场景 S 就少 20 mm（2000 × 0.01）。
- 采用更细的分辨率（更小的 d）：让 C 变小甚至为 0。
反之，制动时间越长、分辨率越粗，所需安全距离越大。注意 K 一般由接近方式与标准条件决定，不应为了缩短距离而随意调小。
四个最常见的计算与安装错误
- 错误一：忘了加制动时间。只用光栅的响应时间当作 T，漏掉设备停止时间 T2，算出的 S 严重偏小，光栅装得过近，无法在危险动作停止前保护到位。
- 错误二：分辨率取错或 C 算错。把 14 < d ≤ 40 的情况误当成 C = 0，或对 d > 40 mm 仍套用 C = 8×(d−14)。
- 错误三：装得太近。即使公式算对，实际安装位置小于 S，等同于失效；安装后应用实测停机时间复核。
- 错误四：只防正面、留了绕入路径。人能从光栅上方、下方或侧面够到危险点时，再大的 S 也没用，需配合机械挡板或追加光栅。
与国标 GB/T 19436 的对应
国内冲床、机械压力机等场景常引用 GB/T 19436（机械电气安全 电敏保护设备相关标准系列），其安全距离的基本原理与 ISO 13855 一致，同样采用“接近速度 × 总响应时间 + 侵入补偿”的思路。实际项目中：
- 采用国际框架时，按 ISO 13855 计算 S；
- 国内验收、监管时，以 GB/T 19436 等现行国家标准及第三方认证报告的判定为准。
两者参数体系相通，但具体取值、附录条款可能有差异，最终是否合规应以标准原文及具备资质的第三方认证/检验结论为准，本文公式仅用于工程估算与理解。
用工具自动算，并由工程师复核
手工套公式容易在单位换算（ms 与 s）、分辨率分段、绕入路径上出错。建议：
- 先用戴迪斯科官网的选型/安全距离计算工具，输入分辨率、光栅响应时间、设备制动时间与接近方式，自动得到参考 S 值与推荐型号；
- 再由具备机械安全资质的工程师，结合现场实测停机时间、机身结构与绕入风险做最终复核与签字确认。
选型上，对手部细分辨率防护可优先考虑响应较快的 DQC 系列（响应约 ≤15–20 ms）；对响应时间要求更高、需要 Type 4 等级的场景，可考虑 DQT4。需要协助计算或选型，欢迎联系佛山市戴迪斯科光电科技有限公司，热线 4000-808-929。
