戴迪斯科 JNS-Q 接触式位移光栅传感器｜0.2μm高分辨率｜RS485组网255台｜三种测杆形态｜国产替代
光栅+莫尔条纹数字测量原理，分辨率最高 0.2μm、重复约 1μm——把三坐标室的精度搬到产线工位上
| 测量原理 | 光栅（光电读数）+ 莫尔条纹干涉，接触式数字测量 |
| 量程（检测行程） | 12.7mm（JNS-Q120 系列）；25.4mm（JNS-Q250 系列） |
| 分辨率 | 0.2μm（高精万分位型）~ 5μm（基础型） |
| 重复精度 | 约 1μm |
| 测量模式 | 实时值 / 极值（MAX/MIN）/ 差值（MAX-MIN） |
| 输出方式（5V 型） | RS485 单路 |
JNS-Q120 / JNS-Q250 产品详解

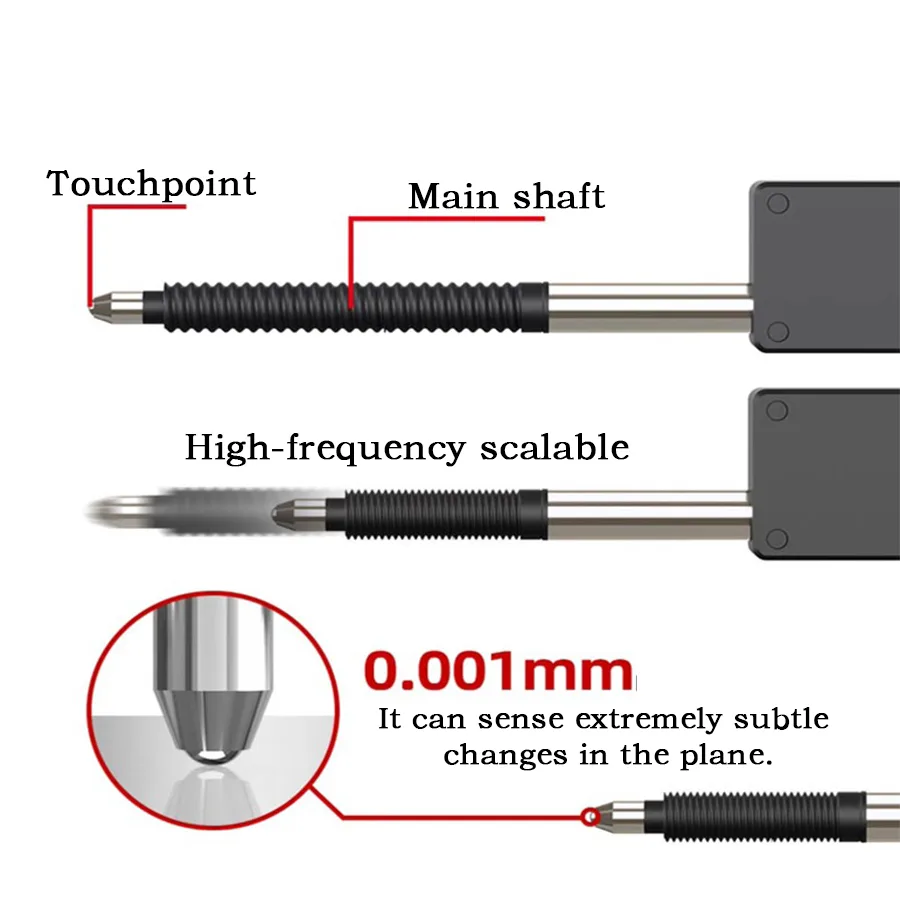

戴迪斯科 JNS-Q 是一款接触式数字位移传感器：测杆前端的测针接触工件，内部以光栅+莫尔条纹干涉作为测量核心——不是普通电位计或 LVDT 电感线圈，而是纯数字的光电读数方式。高精型分辨率达 0.2μm（万分位）、基础型 5μm，重复精度约 1μm，量程分 12.7mm（JNS-Q120 系列）和 25.4mm（JNS-Q250 系列）两档，恰好对应 0.5 英寸/1 英寸的常规检具行程。这样的指标意味着轴承游隙、冲压件厚度公差这类微米级判定可以直接在产线工位完成，不必把工件送三坐标室排队。 一个平台三种测杆形态：A 回弹式内置弹簧，适合固定工装连续测量；Q 气动式用 Φ4 气管（0.16-0.2MPa）驱动测杆伸出——工件到位后测杆才伸出接触，避免工件划过测头造成磨损，自动线不用再加测头进给机构；S 数显式屏幕按键与本体一体，μm 直读，人工检测台免装表头。系统集成也现成：24V 型支持 RS232/RS485，一条 RS485 总线最多挂 255 台，Modbus RTU 38400bps 开放协议任何品牌 PLC/工控机免开发直读，多测点平面度、多截面厚度检具一条双绞线全串起来；另有 O1/O2 两路越限报警输出，设好公差超差直接输出开关量触发剔除机构，简单 GO/NG 分选一行通讯代码都不用写。内置实时值、极值（MAX/MIN）和差值（MAX-MIN）测量模式，测跳动、平面度时旋转工件一周直接读峰-峰值。 防护等级 IP65，可直接装在有切削液喷溅和粉尘的机加工工位。5V 型 DC5V（<50mA）单路 RS485，24V 型 DC24V 双协议组网，按单点/多点需求选。广东佛山工厂直销，支持小批量试样，可开 13% 增值税专票，全国热线 4000-808-929。
为什么选择 JNS-Q120 / JNS-Q250
0.2μm 亚微米级分辨率
光栅+莫尔条纹干涉数字原理，高精型分辨率 0.2μm、基础型 5μm，重复精度约 1μm，微米级判定产线直接做。

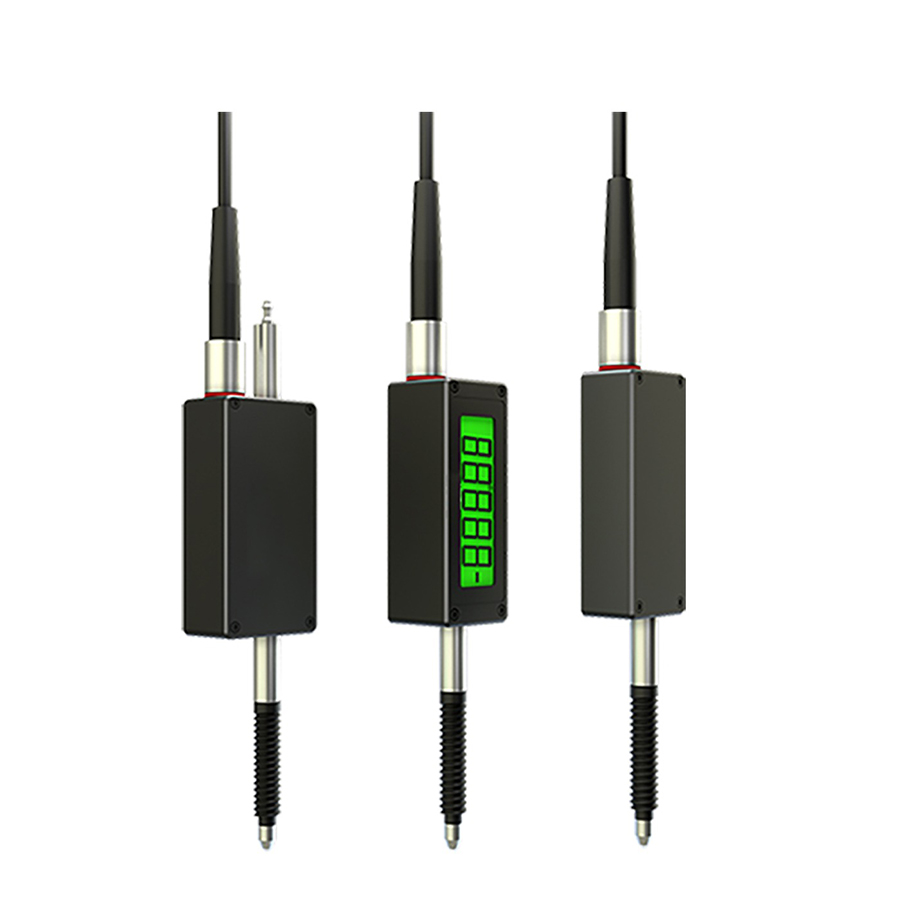

回弹/气动/数显三种测杆
A 回弹式适合固定工装连续测量，Q 气动式测杆到位才伸出防磨损，S 数显式 μm 直读免装表头，一个平台全覆盖。
RS485 一条总线挂 255 台
24V 型 RS232/RS485 双协议，RS485 组网最多 255 台，多测点检具一条双绞线串完，省走线省集线器。
Modbus RTU 开放协议
38400bps 标准 Modbus RTU，任何品牌 PLC/工控机/SCADA 免开发直读测量值，不绑专用接口盒。
O1/O2 越限报警直接分选
两路 IO 报警输出，设好公差超差即输出开关量触发剔除机构，GO/NG 分选不用写一行通讯代码。
MAX/MIN 极值与差值模式
内置实时值、极值（MAX/MIN）、差值（MAX-MIN）测量模式，测跳动、平面度旋转一周直接读峰-峰值。
IP65 防护直上机加工位
IP65 防尘防喷水，切削液喷溅、粉尘环境的机床工位和车间检具可直接安装，不用另加防护罩。
12.7/25.4mm 标准行程
两档量程对应 0.5/1 英寸常规检具行程，替换现场既有指针表和进口数字测头时行程直接对得上。
JNS-Q120 / JNS-Q250 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
测量性能
| 测量原理 | 光栅（光电读数）+ 莫尔条纹干涉，接触式数字测量 |
| 量程（检测行程） | 12.7mm（JNS-Q120 系列）；25.4mm（JNS-Q250 系列） |
| 分辨率 | 0.2μm（高精万分位型）~ 5μm（基础型） |
| 重复精度 | 约 1μm |
| 测量模式 | 实时值 / 极值（MAX/MIN）/ 差值（MAX-MIN） |
输出与通信
| 输出方式（5V 型） | RS485 单路 |

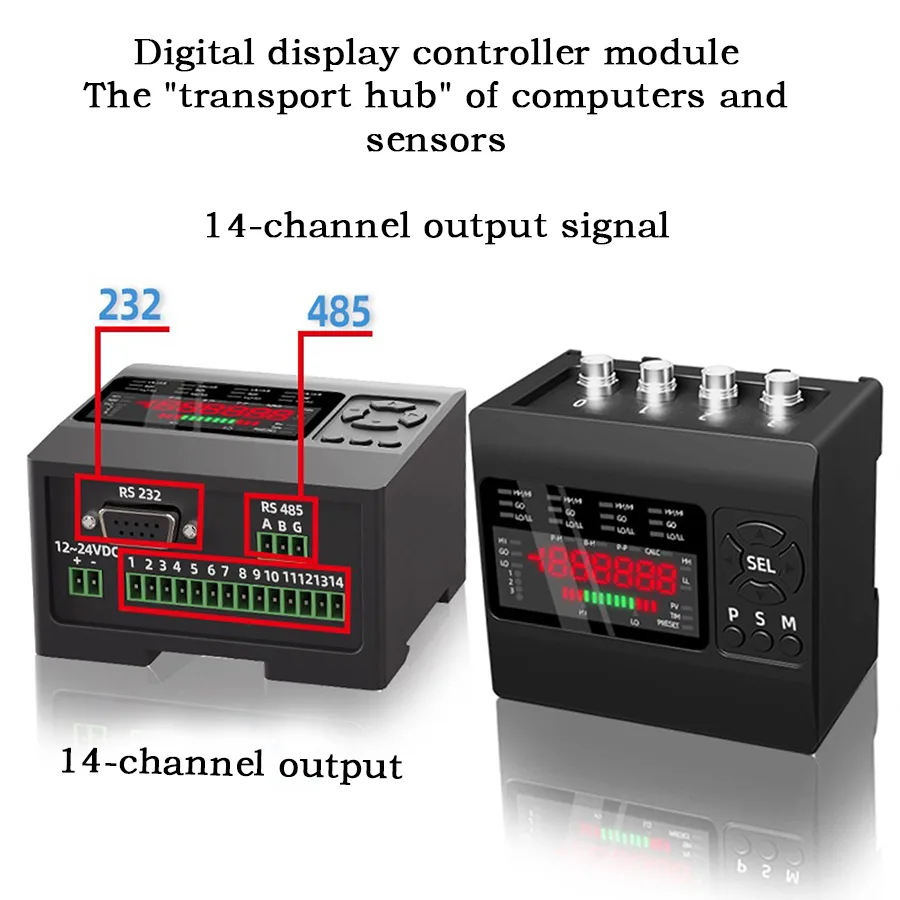

| 输出方式（24V 型） | RS232 / RS485，RS485 总线最多可挂 255 台 |
| 通信协议 | Modbus RTU，38400bps |
| 报警输出 | IO 越限报警信号两路（O1/O2），支持公差设定 |
电气参数
| 工作电压（光栅型） | DC5V（<50mA） |
| 工作电压（接触型） | DC24V |
机械与环境
| 防护等级 | IP65 |
| 气动型气源 | Φ4 气管，0.16-0.2MPa（气动式 Q 型专用） |
JNS-Q120 / JNS-Q250 标准选型对照表
JNS-Q 按供电/通讯选 5V 型或 24V 型，按测杆形态选 A 回弹式/S 数显式/Q 气动式，按行程选 Q120（12.7mm）或 Q250（25.4mm）。个别型号具体配置以工厂确认为准。
| 型号 | 供电 | 测杆形态 | 量程 | 说明 |
|---|---|---|---|---|
| JNS-Q120A | DC5V | 回弹式 | 12.7mm | 内置弹簧回弹，单路 RS485 |
| JNS-Q250A | DC5V | 回弹式 | 25.4mm | 内置弹簧回弹，单路 RS485 |
| JNS-Q120S | DC5V | 数显式 | 12.7mm | 屏幕按键一体，μm 直读 |
| JNS-Q120Q | DC5V | 气动式 | 12.7mm | Φ4 气管 0.16-0.2MPa 驱动测杆 |
| JNS-Q120A24 | DC24V | 回弹式 | 12.7mm | RS232/RS485，组网最多 255 台 |
| JNS-Q250A24 | DC24V | 回弹式 | 25.4mm | RS232/RS485，组网最多 255 台 |
| JNS-Q120S24 | DC24V | 数显式 | 12.7mm | RS232/RS485，组网最多 255 台 |
| JNS-Q120Q24 | DC24V | 气动式* | 12.7mm | RS232/RS485 组网；*该型号具体形态以工厂确认为准 |
JNS-Q120 / JNS-Q250 典型应用行业
精密加工在线测量
CNC 工位上做刀具定位、工件尺寸抽检与全检，微米级分辨率让公差判定直接在机床边完成，不占三坐标资源。
多测点综合检具
十几支测头同时布点测平面度、平行度、多截面厚度，RS485 组网 255 台的能力让整套检具只走一条总线进 PLC。
轴类跳动 / 板材厚度检测
MAX-MIN 差值模式旋转工件一周直接输出径向跳动峰-峰值，板材在线测厚用实时值连续回传。
自动线 GO/NG 分选
O1/O2 报警输出设定公差后直接驱动剔除/分选机构，配气动式测杆实现"工件到位—测杆伸出—判定—分选"全自动节拍。
材料试验
拉伸、压缩试验中的微小变形监测，亚微米分辨率捕捉材料形变趋势。
人工检测台
数显式（S 型）屏幕按键一体、μm 直读，人工抽检台不用另配表头和读数器，读数直观防误读。
JNS-Q120 / JNS-Q250 技术原理与工作机制
JNS-Q120 / JNS-Q250 安装指南
JNS-Q120 / JNS-Q250 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 JNS-Q120 / JNS-Q250 | 进口同等级款 |
|---|---|---|
| 测量原理 | 光栅+莫尔条纹数字原理，无模拟漂移、免频繁标定 | 进口同类数字测头原理相同，传统 LVDT 电感测头则存在模拟漂移需定期标定 |
| 分辨率与重复性 | 分辨率 0.2μm~5μm 分档可选，重复精度约 1μm | 进口同类品牌同级产品指标相当 |
| 组网能力 | RS485 一条总线挂 255 台，Modbus RTU 开放协议免专用接口盒 | 进口同类品牌多需专用通讯单元/集线器，多点系统成本增加明显 |
| 采购成本与交期 | 佛山工厂直销，多测点项目整体成本优势大，支持小批量试样 | 进口同类品牌单支价格高，多点检具整套投入大、交期长 |
| 本地化服务 | 厂家直接支持选型与协议对接，可开 13% 增值税专票 | 进口同类品牌技术支持链路长，协议资料获取周期久 |
关于 JNS-Q120 / JNS-Q250 的常见问题
JNS-Q 能替代进口数字测头吗？
接触式的 JNS-Q 和激光位移传感器（如 GDK）怎么选？

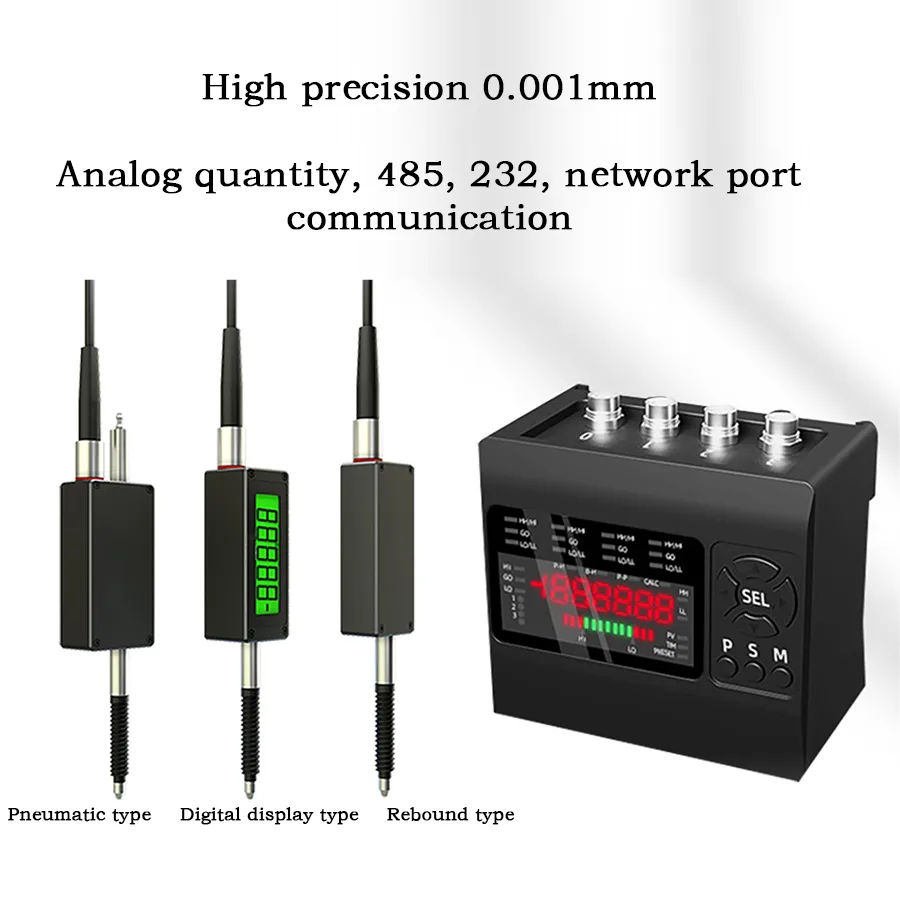

回弹式、气动式、数显式三种测杆怎么选？

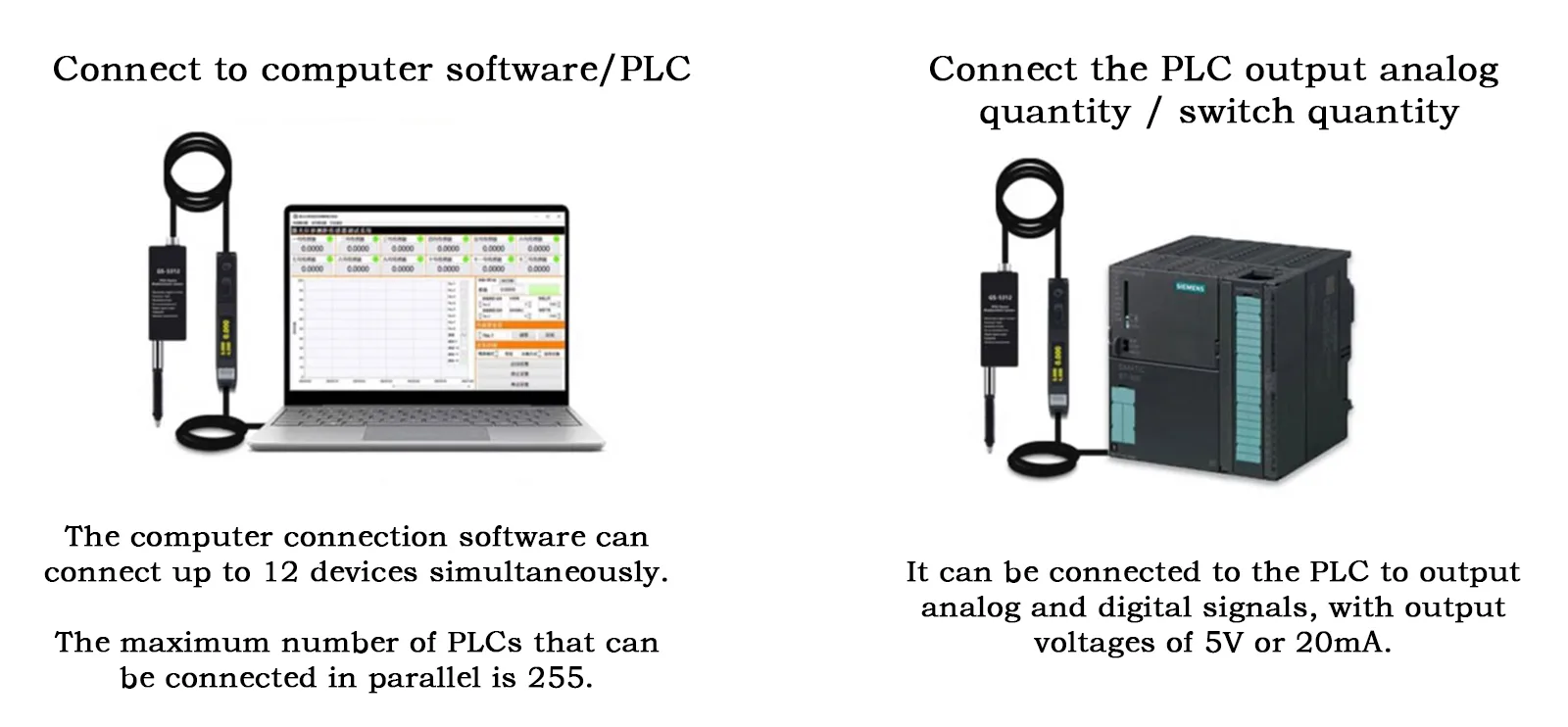

5V 型和 24V 型有什么区别？多台怎么组网接线？
不接 PLC 能直接做合格/不合格分选吗？
能测跳动和平面度吗？
量程只有 12.7mm 和 25.4mm 两档，行程不够怎么办？
气动式对气源有什么要求？
起订量多少？交期多久？能开增值税专票吗？
