戴迪斯科 DLDS2030A-5S 激光扫描雷达｜20米270°避障｜16组区域｜DLD20A5同机旧编码｜国产替代
DLD20A5 系列的早期编码同款机——按旧型号也能一对一续订，参数即 DLD20A5：0.05-20m、270°、16组区域
| 检测范围 | 0.05-20 m（目标反射率基准待工厂确认，深色目标请留余量） |
| 扫描角度 | 270° |
| 扫描频率 | 15 / 30 Hz |
| 角分辨率 | 0.1° / 0.3° |
| 检测精度 | ±30 mm |
| 检测区域 | 16 组区域可切换 |
DLDS2030A-5S 产品详解
戴迪斯科 DLDS2030A-5S 是工厂画册中占据独立版面的激光扫描雷达型号，与 DLD-05D、DLD-20D 并列为主推雷达。这里要向老客户交代清楚一件事：DLDS2030A-5S 与现行编码的 DLD20A5-5N / DLD20A5-5P 是同一台物理设备——DLDS2030A-5S 是早期出货使用的型号编码，DLD20A5 是现行命名。我们保留这个产品页，就是为了让按旧编码采购过的客户能找到对应资料、按原编码一对一续订同款替换件。 参数即 DLD20A5 的参数：2D TOF 避障型激光雷达，检测范围 0.05-20m，270° 扫描视角，扫描频率 15/30Hz，角分辨率 0.1°/0.3° 两档，检测精度 ±30mm；输出为 3 路 NPN（-5N）或 PNP（-5P）开关量加 1 路状态信号（DC30V 50mA MAX），16 组检测区域可切换，905nm Class I 人眼安全激光，DC9-28V 供电，IP65 防护，机身 50×50×76mm。同时本机有成套原厂配件体系 DLDS-1 至 DLDS-6 可选，安装连接件不用客户自行拼凑（各配件具体功能请下单前与工厂确认）。 合规说明：本品为避障/感知类雷达，输出为普通开关量而非 OSSD，未发布 IEC 61496 类安全等级，不能作为人身安全防护的安全部件——涉人身安全请选 ST27 系列安全激光扫描仪。另请注意：20m 最大量程的目标反射率基准尚待工厂书面确认，对深色低反目标请预留余量设计。佛山工厂直销，支持小批量试样，可开增值税专票，全国热线 4000-808-929。
为什么选择 DLDS2030A-5S
旧编码一对一续订
DLDS2030A-5S=DLD20A5同一硬件的早期编码，报旧型号即可匹配同款替换件，老项目备件不断档。
0.05-20m 检测范围
近至5cm、远至20m的检测跨度，中距离AGV避障与区域监测一台覆盖（深色目标请留余量设计）。
270° 大视角扫描
单台覆盖正前+两侧270°扇区，车头一台雷达兼顾直行与转弯盲区。
16 组检测区域
16组区域按工况切换，直行/转弯/窄巷/对接各配各的防护轮廓，误报少、节拍稳。
0.1°/0.3° 两档角分辨率
细档0.1°兼顾远端细小目标检出，粗档0.3°降低数据负载——按现场目标尺寸选档。
NPN/PNP 开关量直连 PLC
3路开关量+1路状态输出（DC30V 50mA MAX），-5N漏型/-5P源型对口选择，梯形图逻辑直接接。
DLDS-1~6 原厂配件体系
成套原厂配件可选，安装连接不用自行加工拼凑（各配件功能下单前与工厂确认）。
IP65 + 紧凑机身
IP65防护应付车间粉尘水汽，50×50×76mm小机身，AGV车体安装位好安排。
DLDS2030A-5S 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
检测参数
| 检测范围 | 0.05-20 m（目标反射率基准待工厂确认，深色目标请留余量） |
| 扫描角度 | 270° |
| 扫描频率 | 15 / 30 Hz |
| 角分辨率 | 0.1° / 0.3° |
| 检测精度 | ±30 mm |
区域功能
| 检测区域 | 16 组区域可切换 |
电气参数
| 输出方式 | DLD20A5-5N：NPN 开关量×3 + 状态×1；DLD20A5-5P：PNP 开关量×3 + 状态×1 |
| 开关量负载 | DC 30 V，50 mA MAX |
| 供电电压 | DC 9-28 V |
光学参数
| 激光 | 905 nm，Class I（人眼安全） |
机械与环境
| 防护等级 | IP65 |
| 外形尺寸 | 50×50×76 mm |
配件
| 原厂配件 | DLDS-1、DLDS-2、DLDS-3、DLDS-4、DLDS-5、DLDS-6（各配件具体功能请与工厂确认） |
其他
| 认证资料 | 认证文件可向厂家索取 |
DLDS2030A-5S 标准选型对照表
DLDS2030A-5S 为早期编码，现行订货按 DLD20A5 系列选 NPN/PNP 极性；持旧编码采购历史的客户报旧型号即可匹配。原厂配件 DLDS-1~DLDS-6 可随整机配套订购。
| 型号 | 身份 | 输出方式 | 订货建议 |
|---|---|---|---|
| DLDS2030A-5S | 早期编码（同 DLD20A5 硬件） | 以对应现行型号为准 | 报此旧编码可一对一匹配现行同款 |
| DLD20A5-5N | 现行型号 | NPN 开关量×3 + 状态×1 | 控制柜为漏型（NPN）输入时选用 |
| DLD20A5-5P | 现行型号 | PNP 开关量×3 + 状态×1 | 控制柜为源型（PNP）输入时选用 |
| DLDS-1 ~ DLDS-6 | 原厂配件 | — | 安装/连接配件，功能与选配请与工厂确认 |
DLDS2030A-5S 典型应用行业
AGV / AMR 避障
车头装一台覆盖270°，16组区域按直行/转弯/窄巷切换，3路开关量分级触发报警、减速、停车动作。
老项目备件替换
早年按DLDS2030A-5S编码采购的设备，报旧编码直接匹配现行DLD20A5同款供货，不用改机械和接线。
区域监控与占位检测
固定安装监视设备周边扇区，有人或物料越界即输出开关量给PLC，梯形图逻辑直接消化。
智能仓储物流设备
穿梭车、堆垛通道等中距离防撞感知，0.05-20m跨度加两档角分辨率适配从贴近到远端的目标。
DLDS2030A-5S 技术原理与工作机制
DLDS2030A-5S 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DLDS2030A-5S | 进口同等级款 |
|---|---|---|
| 型号延续性 | 新旧编码同机可查可续订，备件不断档 | 进口品牌停产换代后旧型号常无平替，改造成本高 |
| 区域避障功能 | 16组区域+3路分级输出，覆盖主流AGV避障逻辑 | 进口同类品牌功能相当，价格明显更高 |
| 配件生态 | DLDS-1~6原厂成套配件，直接向工厂配齐 | 进口配件单价高、订货周期长 |
| 供货与服务 | 佛山工厂直发，小批量试样，中文支持当天响应 | 代理体系层层转达，交期与服务响应偏慢 |
关于 DLDS2030A-5S 的常见问题
DLDS2030A-5S 和 DLD20A5 到底是什么关系？
以前按 DLDS2030A-5S 买的，现在想买一样的替换件怎么订？
这台雷达能用于人员安全防护吗？
20 米量程对深色物体也有效吗？
-5N 和 -5P 怎么选？
只需要看5米以内的场合，选它还是选 DLD05？
需要以太网数据输出怎么办？
DLDS-1 到 DLDS-6 配件都是什么？
起订量、交期和发票怎么安排？
同系列其他产品
DLD20 激光雷达扫描仪｜20 米检测｜中型 AGV / 区域防护
20m 检测距离 · 270° 扫描 · 中型 AGV / 仓储防护
DLD05 激光雷达扫描仪｜5 米检测距离｜AGV 避障专用
5 米检测距离 · 270° 扫描角度 · AGV 避障与区域防护
戴迪斯科 DLD50T8 单线TOF测量激光雷达｜50米量程｜280°扫描｜IO+以太网双输出｜国产替代
以太网走点云数据、NPN/PNP走硬线联锁——一台50米雷达同时干"导航测量"和"减速停车"两份活

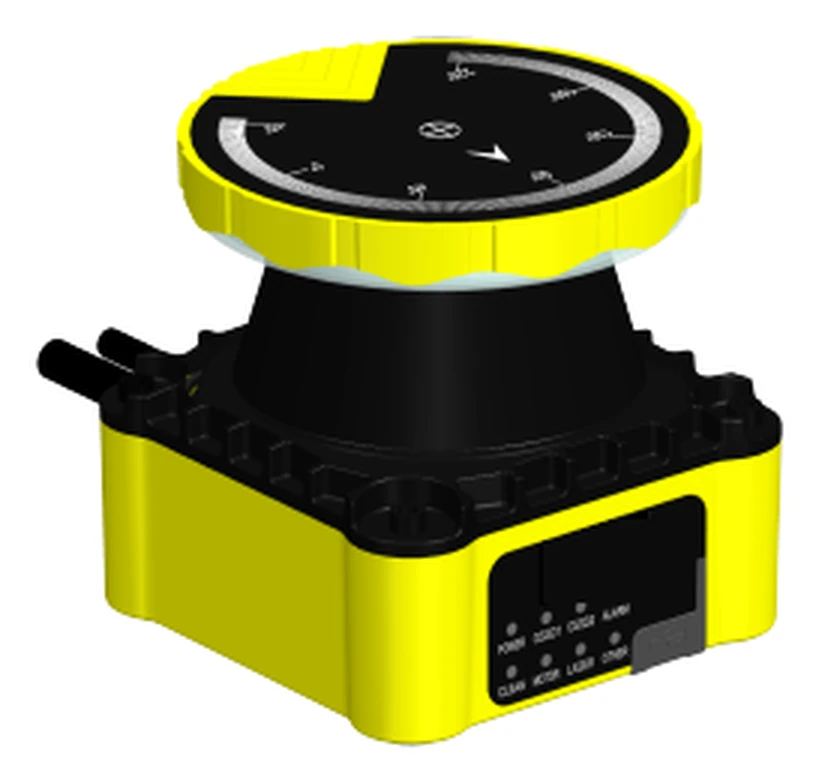

戴迪斯科 ST27 安全激光扫描雷达｜Type 3/SIL 2/Cat.3 PL d｜3m/5m防护区｜OSSD输出｜进口替代
