F31 方形激光光电开关｜漫反射 1-300mm 可调 + 对射 50m｜650nm 红激光 · NPN/PNP
方形外壳 · 650nm 可见红激光 · 漫反射 1-300mm 可调 / 对射 50m · NPN/PNP 全配置 · IP65
| F3130N1 / F3130P1 | 漫反射型 / 检测 1-300mm 可调 / NPN 或 PNP / NO 常开 |
| F3130N2 / F3130P2 | 漫反射型 / 检测 1-300mm 可调 / NPN 或 PNP / NC 常闭 |
| F3150N1 / F3150P1 | 对射型 / 检测距离 50m / NPN 或 PNP / NO 常开 |
| F3150N2 / F3150P2 | 对射型 / 检测距离 50m / NPN 或 PNP / NC 常闭 |
| 光源 | 650nm 可见红色激光 |
| 检测距离（漫反射 F3130） | 1 - 300mm（旋钮无级可调） |
F31 方形激光 产品详解

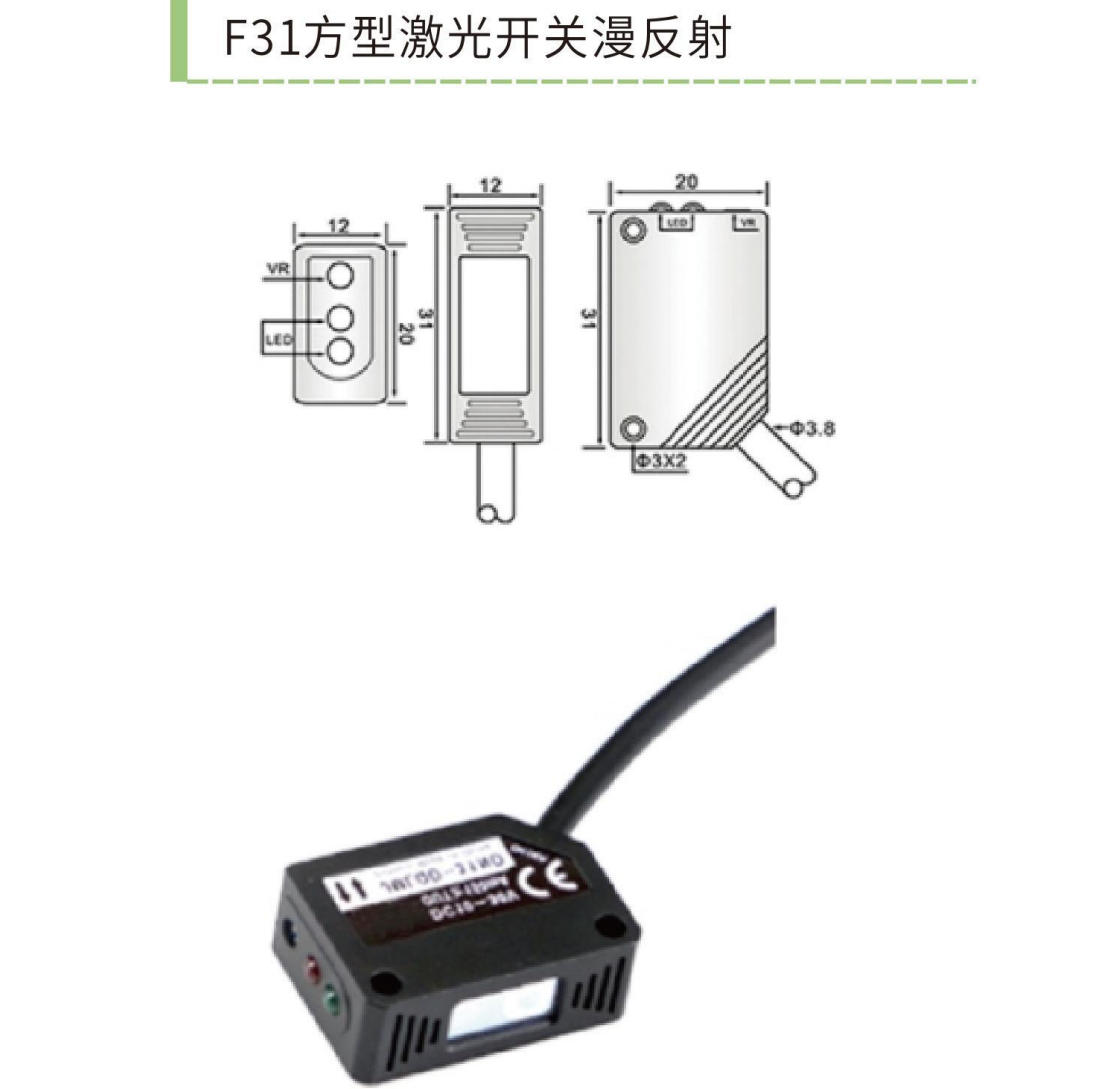

戴迪斯科 DAIDISIKE F31 方形激光光电开关，采用方形工程塑料外壳设计，安装贴合平面、用螺丝固定后不会转动，配 650nm 可见红色激光光源 —— 可见激光光斑便于现场对位、调试与故障诊断，无需专业对光仪器。
F31 提供两大类型覆盖近距精密到远距对射全场景：① 漫反射型 F3130 —— 检测距离 1-300mm 旋钮可调，发射器与接收器一体，光照射物体后反射回接收器，适合近中距离检测不透明物体；② 对射型 F3150 —— 检测距离最远 50m，发射器与接收器分体对射安装，物体阻挡光路即触发，检测距离最远、抗干扰出色、可检测微小物体。
型号编码：F3130（漫反射）/ F3150（对射）+ N（NPN）/ P（PNP）+ 1（NO 常开）/ 2（NC 常闭）。如 F3130N1 = 漫反射 / NPN / 常开，F3150P2 = 对射 / PNP / 常闭，NPN / PNP × NO / NC 全组合可选。
采用 DC 10-30V 宽电压三线制供电，响应频率 1KHz，IP65 工业防护，工作温度 -25~+55℃，内置电源反接 / 短路 / 过流三重保护电路。典型应用：自动化产线物体到位检测、远距离对射计数、包装物流通过检测、机器人工位确认等。国产替代：F31 在核心参数上对标进口方形激光光电开关，价格约为进口品牌的 30%-40%，佛山仓 48 小时发货。
为什么选择 F31 方形激光
方形外壳 · 装得稳
方形工程塑料外壳，螺丝固定后不转动，贴平面安装、定位准。
650nm 可见红激光
可见激光光斑，现场对位、调试、故障诊断不需专业对光仪器。
漫反射 1-300mm 可调
F3130 漫反射型检测距离 1-300mm 旋钮无级可调，覆盖近中距。
对射 50m 远距
F3150 对射型检测距离最远 50m，抗干扰强、可检微小物体。
NPN / PNP · NO / NC 全配置
四种输出逻辑全覆盖，适配三菱 / 西门子 / 欧姆龙各类 PLC。
1KHz 响应频率
适合高速产线物体检测与计数。
三重保护 · IP65
电源反接 / 短路 / 过流保护，IP65 防尘防泼水。
DC 10-30V 宽电压
兼容 12V / 24V 工业控制系统。

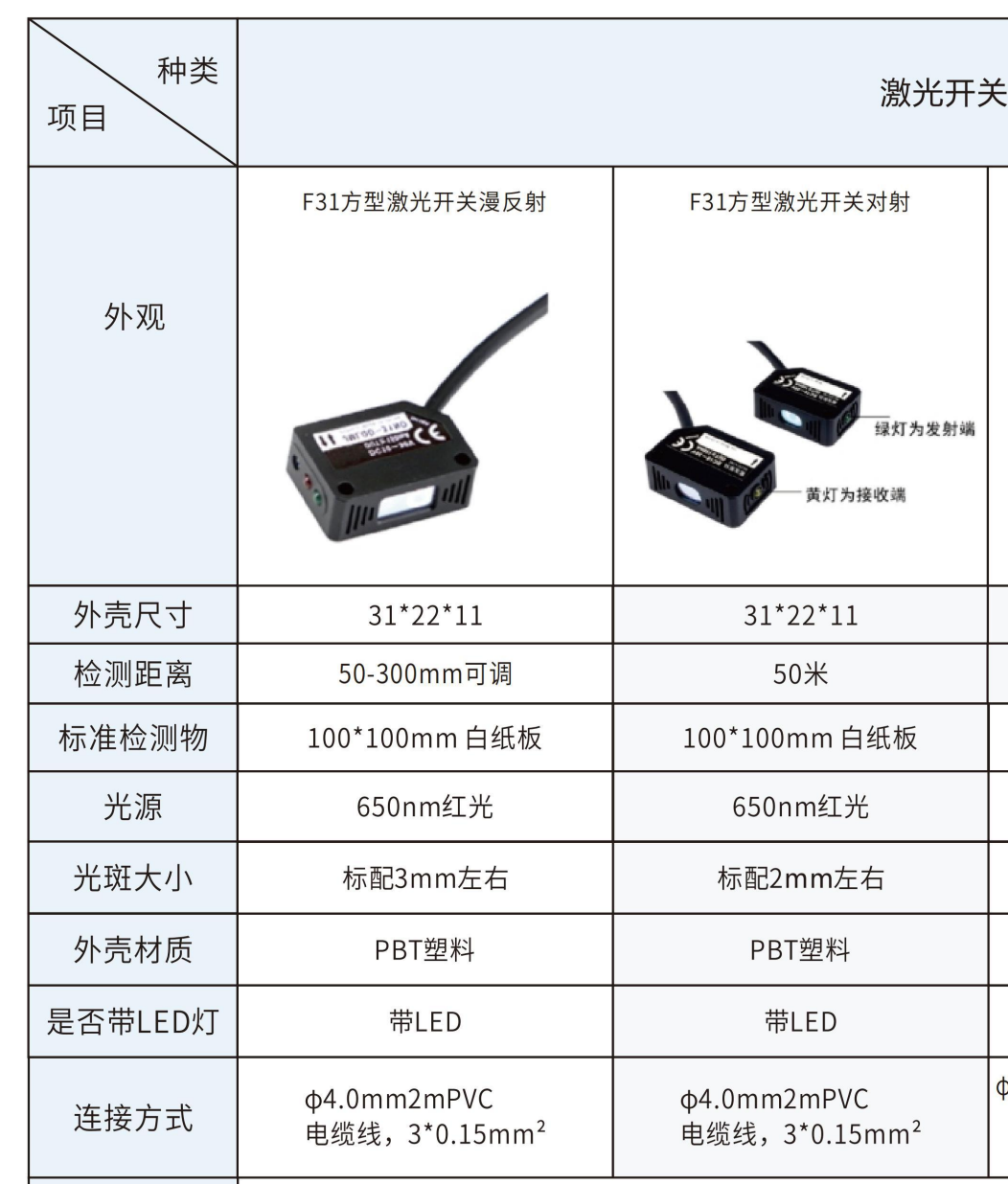

F31 方形激光 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
型号选型
| F3130N1 / F3130P1 | 漫反射型 / 检测 1-300mm 可调 / NPN 或 PNP / NO 常开 |
| F3130N2 / F3130P2 | 漫反射型 / 检测 1-300mm 可调 / NPN 或 PNP / NC 常闭 |
| F3150N1 / F3150P1 | 对射型 / 检测距离 50m / NPN 或 PNP / NO 常开 |
| F3150N2 / F3150P2 | 对射型 / 检测距离 50m / NPN 或 PNP / NC 常闭 |
光学参数
| 光源 | 650nm 可见红色激光 |
| 检测距离（漫反射 F3130） | 1 - 300mm（旋钮无级可调） |
| 检测距离（对射 F3150） | 0 - 50m |
| 标准检测物（漫反射） | 100 × 100mm 白纸 |
| 设定方式 | 旋钮调节（漫反射型） |
电气参数
| 工作电压 | DC 10-30V |
| 输出方式 | NPN / PNP，NO 常开 / NC 常闭（三线制） |
| 输出电流 | ≤ 100mA（最大 150mA） |
| 无负载电流 | < 20mA |
| 电压降 | < 1.5V |
| 响应频率 | 1 KHz |
| 保护功能 | 电源反接 / 短路 / 过流保护（过流保护点 150mA） |
机械参数
| 外壳 | 方形工程塑料外壳 |
| 防护等级 | IP65 |
环境参数
| 工作温度 | -25℃ ~ +55℃ |
连接 / 认证
| 连接方式 | 导线引出（棕 +V / 蓝 0V / 黑 信号输出） |
| 产品认证 | CE、RoHS |
| 整机质保 | 1 年（自发货起算） |
F31 方形激光 典型应用行业
自动化产线物体检测
F3130 漫反射检测产线工件到位、计数、防漏装。
远距离对射计数
F3150 对射 50m 检测大跨度产线、传送带物体通过计数。
包装物流
包装机进出料口、物流分拣线物体检测。
机器人工位
机器人工位工件到位确认、安全位置检测。
大型设备
F3150 对射远距检测大型设备、闸门、通道物体。
仓储立体库
立体库通道物体检测，可见激光便于对位安装。
F31 方形激光 技术原理与工作机制
F31 采用 650nm 可见红激光光源，提供漫反射和对射两种工作模式。漫反射型 F3130：激光发射器与接收器一体集成，光线照射被检测物体后反射回接收器，当反射光强度达到设定阈值时触发输出；检测距离通过机身旋钮在 1-300mm 范围内无级调节，适用于近中距离不透明物体检测。对射型 F3150：发射器与接收器分离安装于对面，形成连续的激光光路，被检测物体进入光路阻挡激光时立即触发输出，检测距离可达 50m，具有较强的抗干扰能力和防尘性能。内置响应频率 1KHz，可用于高速产线计数和快速物体检测。
F31 方形激光 安装指南
三线制接线：棕色连接电源正（+V，DC 10-30V），蓝色连接电源负（0V），黑色为信号输出连接至 PLC 或控制器输入端。NPN 型信号有效时输出拉低至 0V，公共端接 +24V；PNP 型信号有效时输出拉高至 +24V，公共端接 0V。漫反射型 F3130：外壳贴合安装面、用螺丝固定后旋转旋钮调节检测距离至目标位置。对射型 F3150：发射器与接收器需分别安装于被检测物体两侧，用稳固支架精确对准光轴确保光路畅通；粉尘环境应定期清洁镜头；强光环境可加遮光罩增强抗干扰能力。
关于 F31 方形激光 的常见问题
F31 漫反射型和对射型怎么选？
可见红激光相比普通红光 LED 有什么好处？
F3130 检测距离怎么调？
F31 怎么接 PLC？NPN 和 PNP 怎么选？
F31 对射型 50m 实际能用多远？
F31 价格比进口便宜多少？
同系列其他产品
DDSK M12 / DK M18 激光漫反射光电开关｜检测 20-300mm / 50-500mm｜650nm 红色激光
M12 / M18 圆柱螺纹 · 650nm 红色激光 · M12 检测 20-300mm / M18 检测 50-500mm · 三线 NO / 四线 NO+NC · IP65

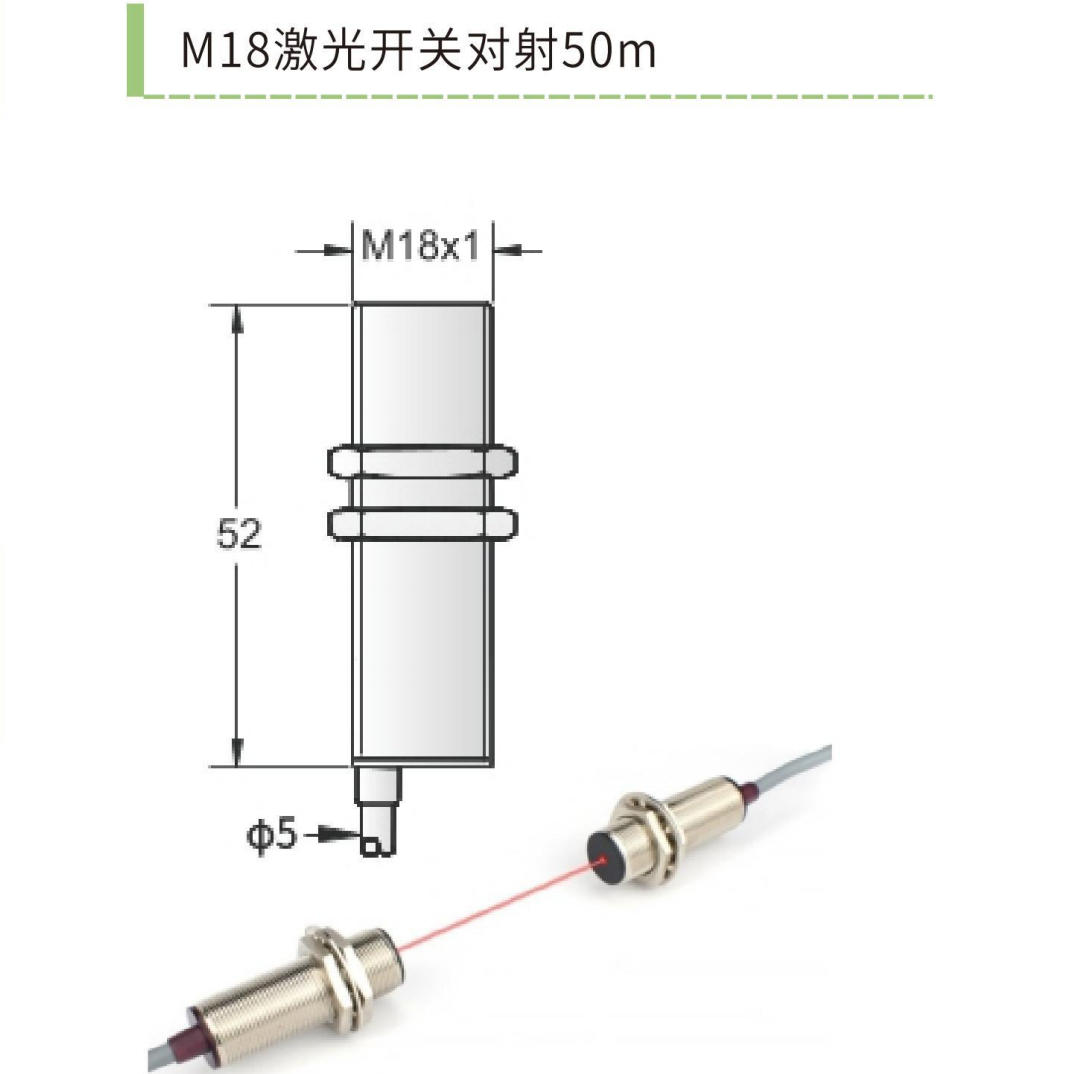

DS M12 / M18 激光对射光电开关｜650nm 红激光 · 超远对射 50m · 三线 / 四线可选
