DDSK 超小型激光漫反射光电开关｜M3/M4/M5/M6/M8 五种螺纹｜650nm 激光 · 检测 5-200mm
M3 起步超小螺纹 · 650nm 红色激光 · 检测 5-200mm 十档覆盖 · NPN/PNP · NO/NC · IP65

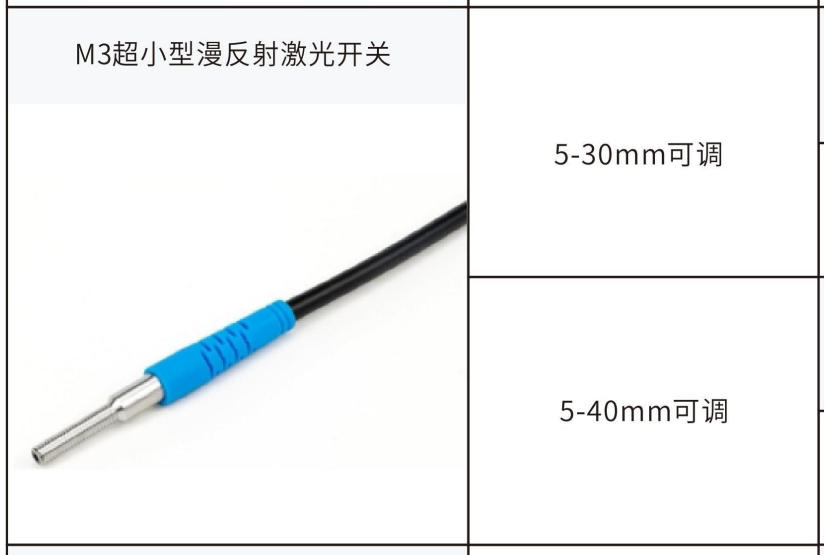

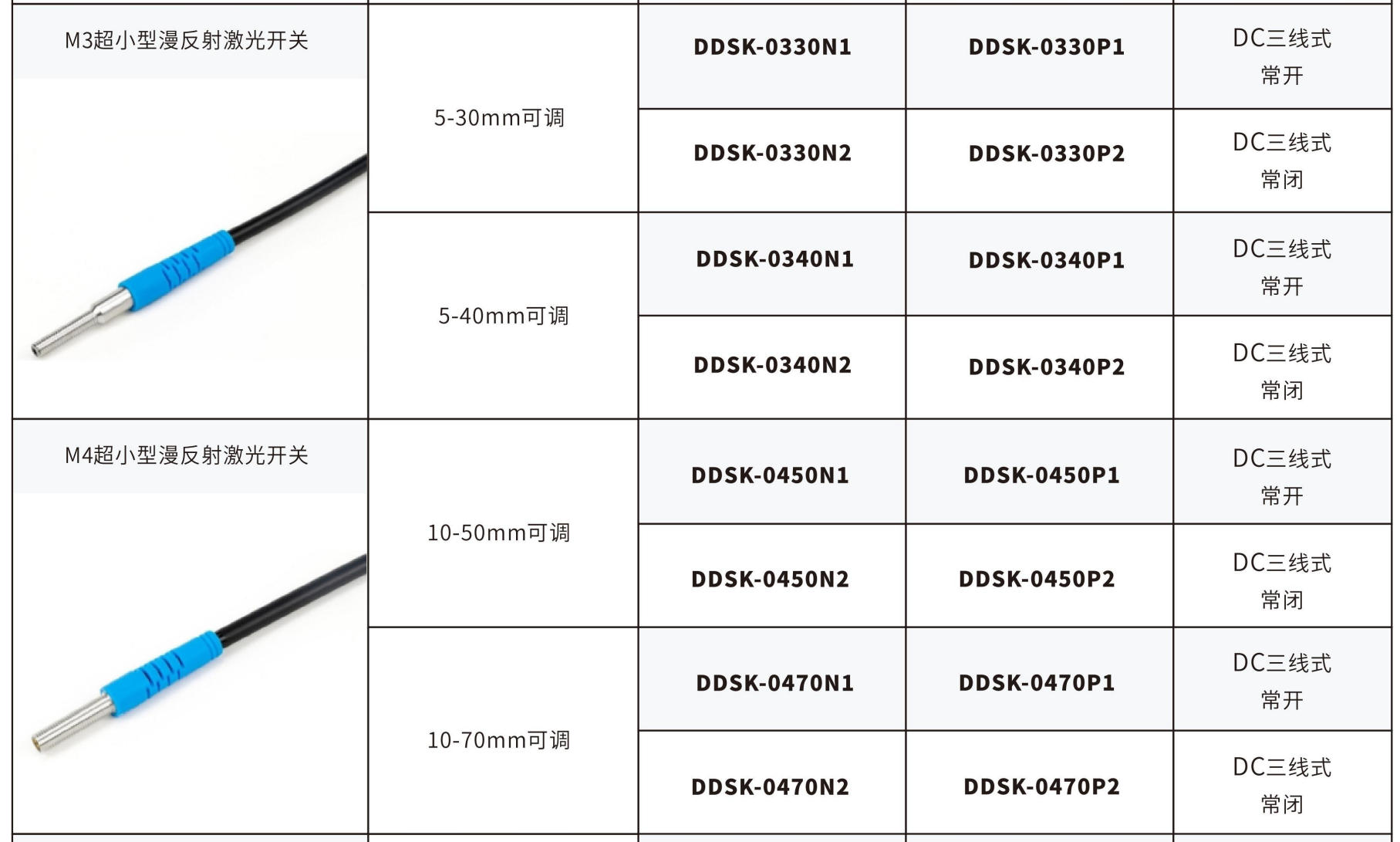

| DDSK-0330 / DDSK-0340（M3） | 检测 5-30mm / 5-40mm / N1·P1·N2·P2 |

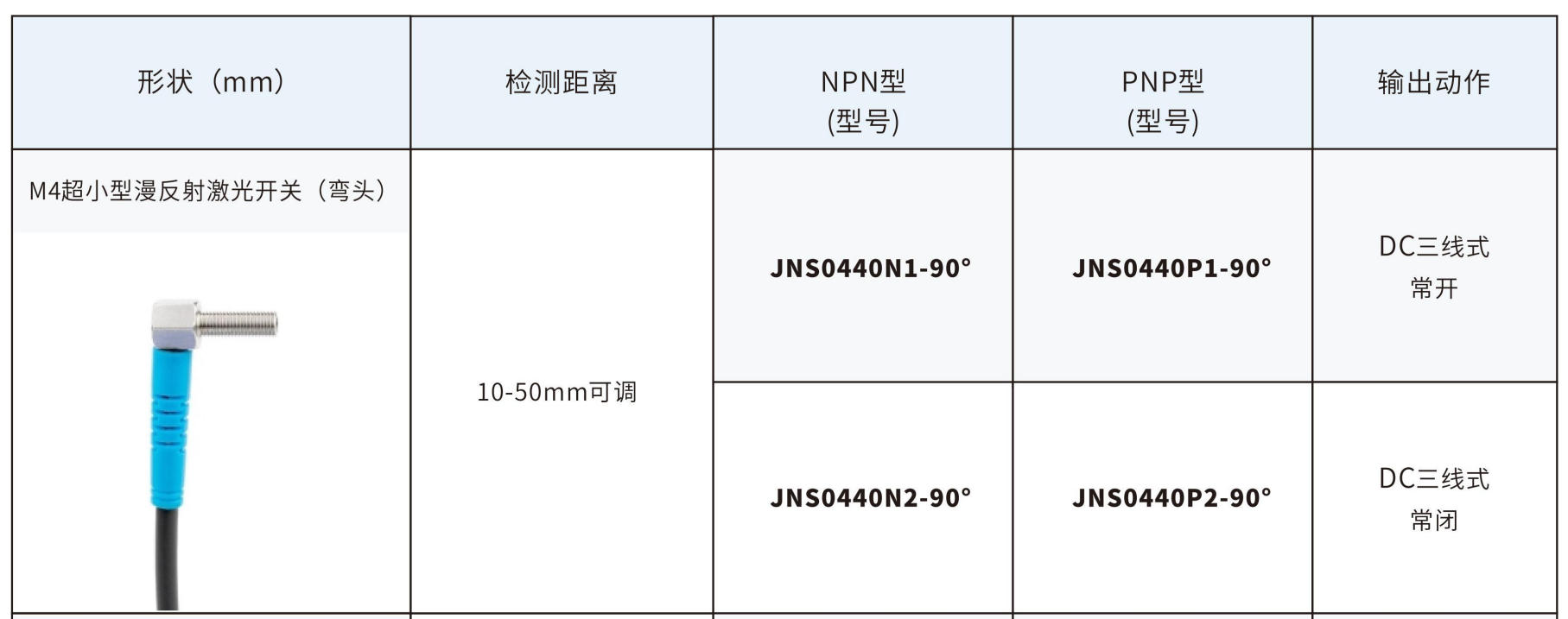

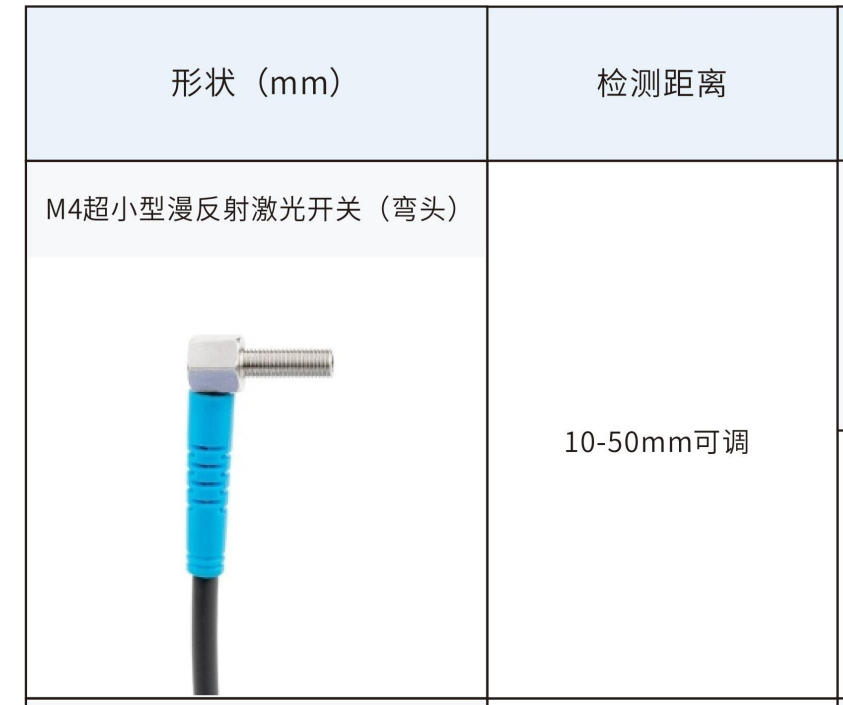

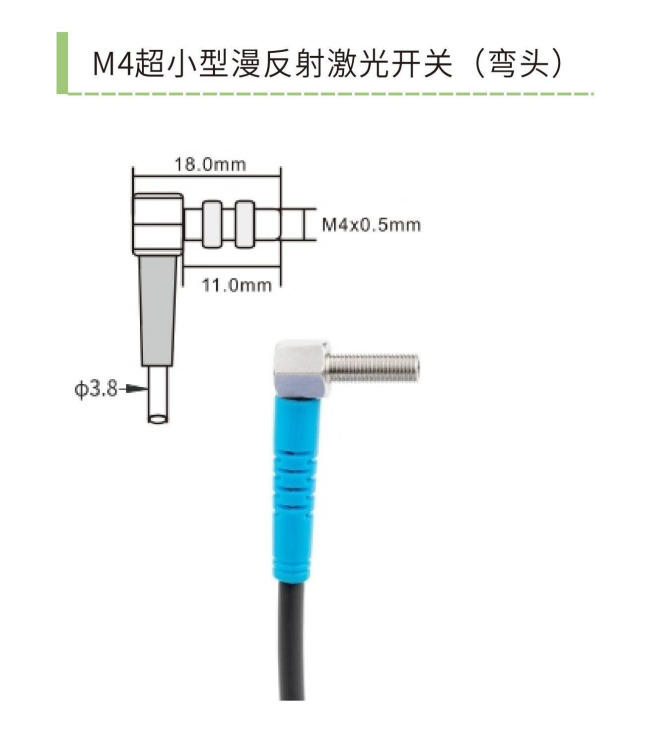

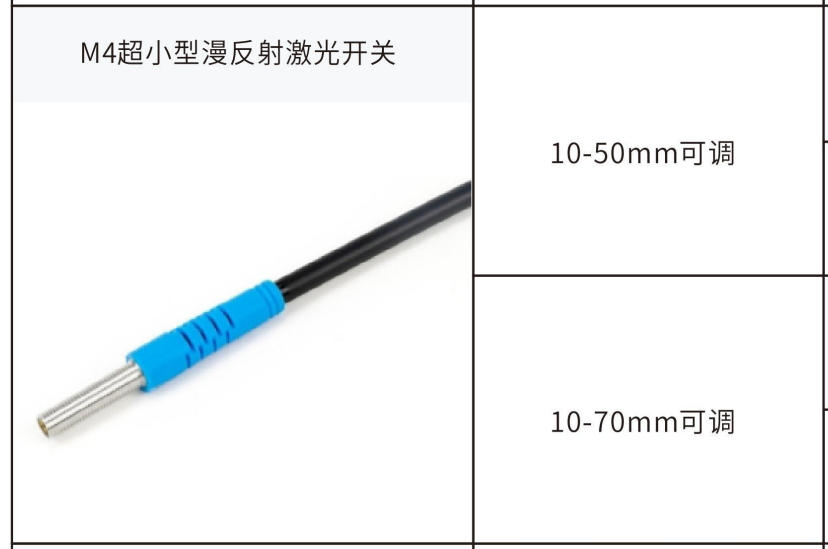

| DDSK-0450 / DDSK-0470（M4） | 检测 10-50mm / 10-70mm / N1·P1·N2·P2 |

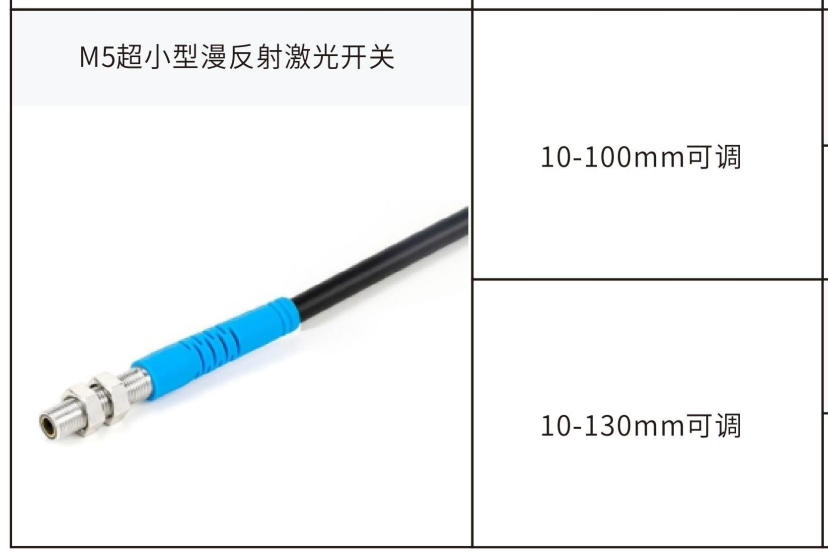

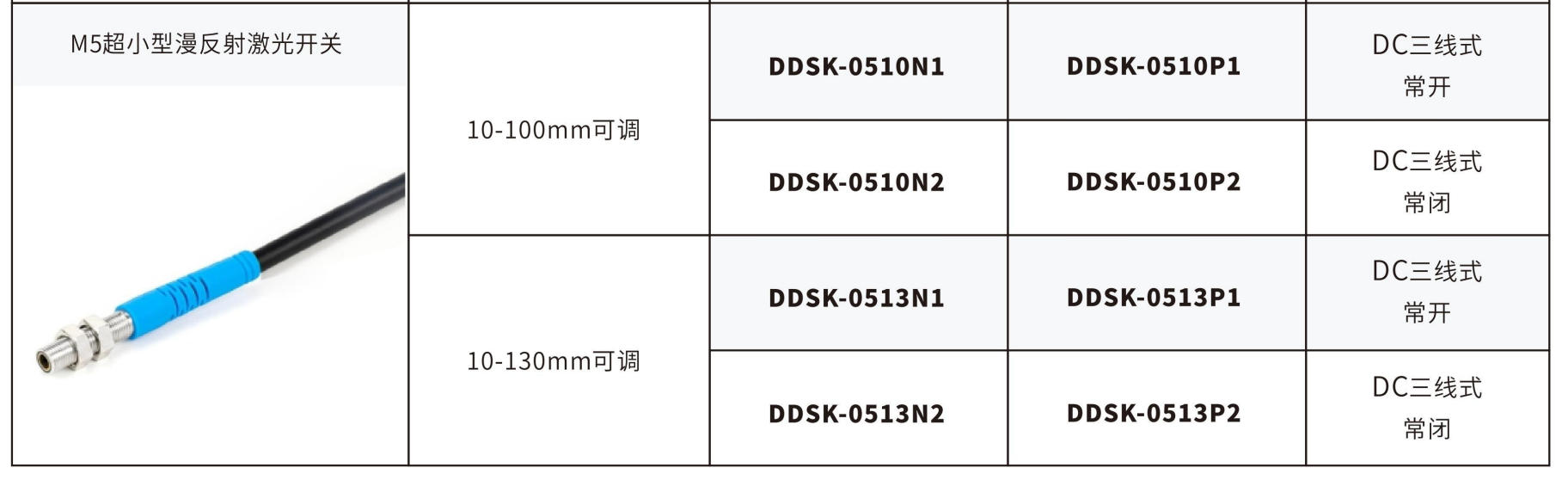

| DDSK-0510 / DDSK-0513（M5） | 检测 15-100mm / 15-130mm / N1·P1·N2·P2 |

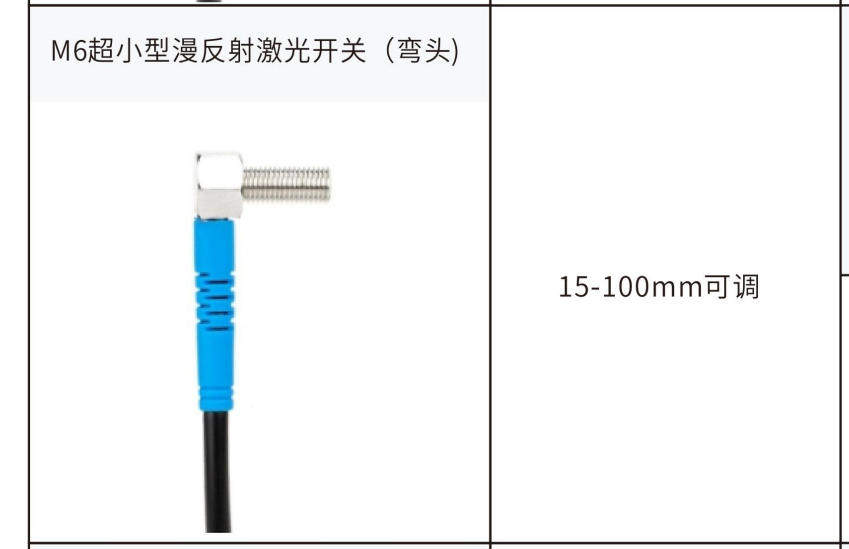

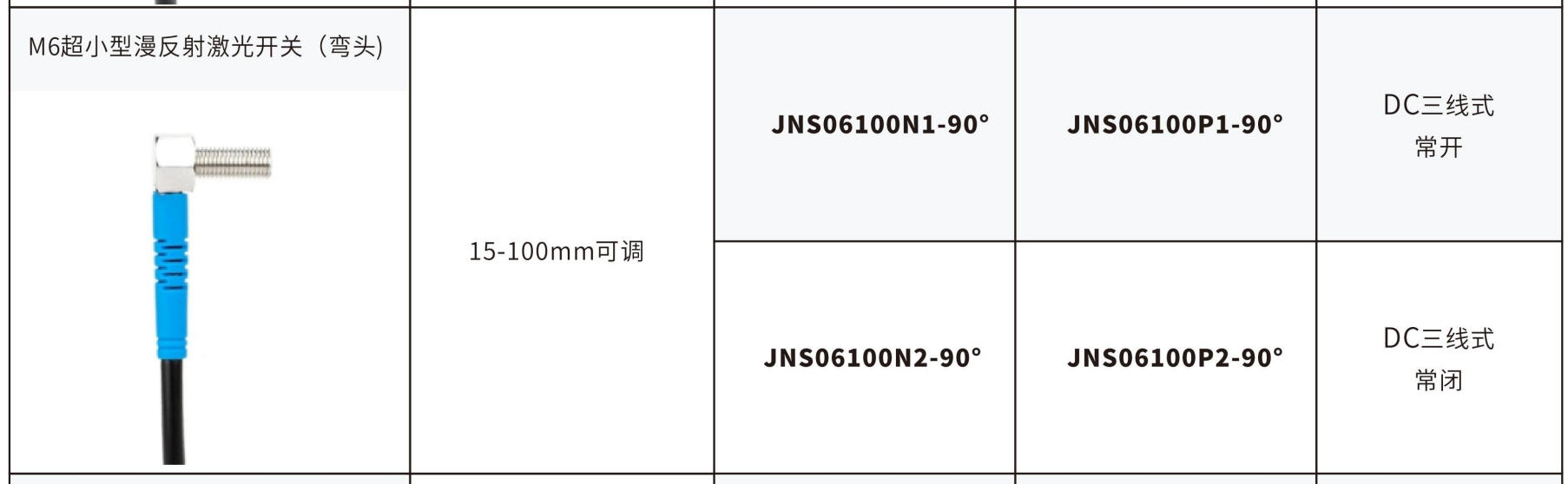

| DDSK-0615 / DDSK-0620（M6） | 检测 20-150mm / 20-200mm / N1·P1·N2·P2 |
| DDSK-08150 / DDSK-08200（M8） | 检测 20-150mm / 20-200mm / N1·P1·N2·P2 |
| 输出后缀 | N1=NPN 常开 / P1=PNP 常开 / N2=NPN 常闭 / P2=PNP 常闭 |
DDSK M3-M8 激光漫反射 产品详解
戴迪斯科 DDSK 超小型激光漫反射光电开关，是一个专攻狭小空间 + 微小物体精密检测的激光光电开关家族：外壳从 M3 圆柱螺纹起步——比常见的 M12 接近开关细得多，能装进普通光电开关根本塞不下的检测点。配 650nm 可见红色激光，光斑小而清晰、肉眼可见，安装时能直接看到光斑落点，对位调试快。

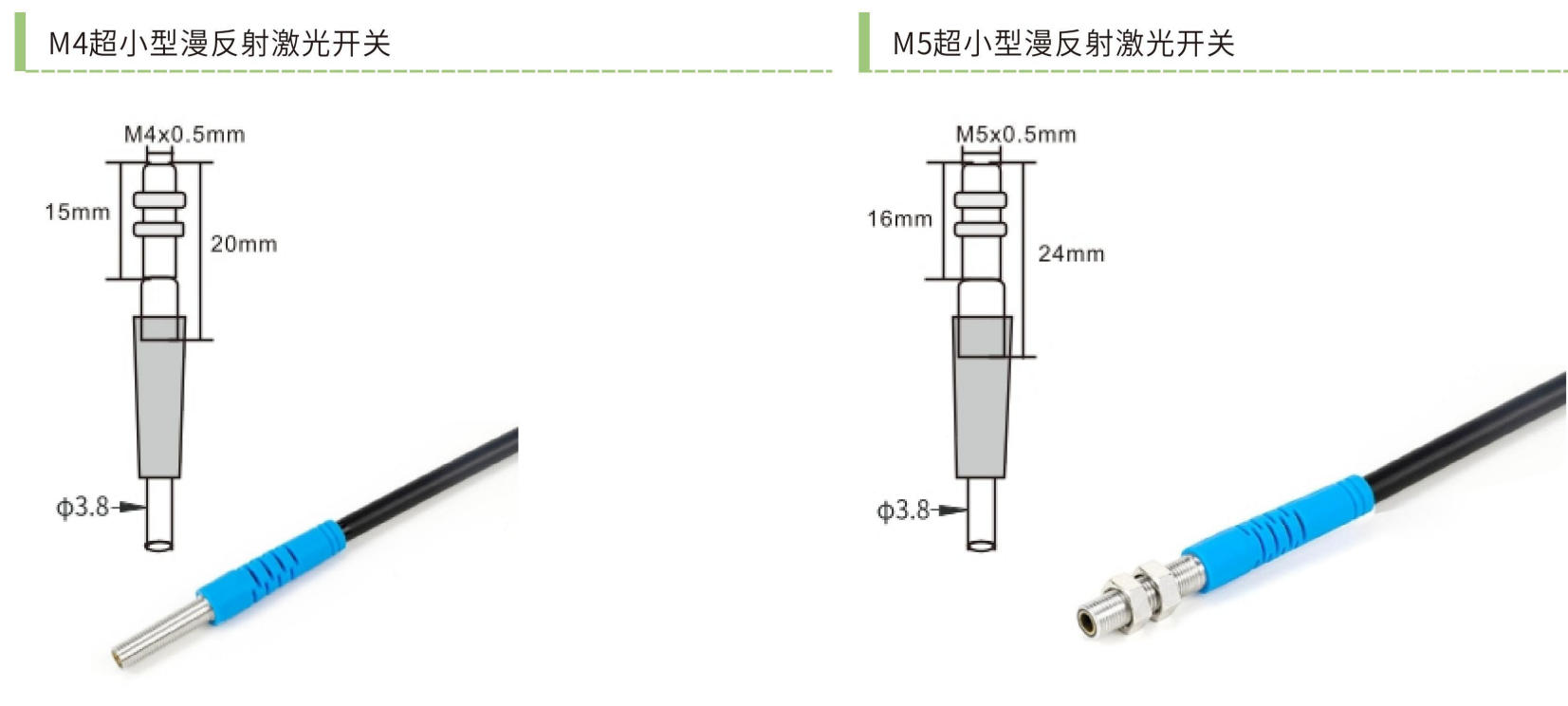

五种螺纹、十个距离档：M3（检测 5-30mm / 5-40mm）、M4（10-50mm / 10-70mm）、M5（15-100mm / 15-130mm）、M6（20-150mm / 20-200mm）、M8（20-150mm / 20-200mm）——螺纹越大检测距离越远，按安装空间与检测距离两个维度选型。全系为漫反射原理：激光照射物体后反射回接收器，物体存在即触发，对面免装反射板，单端安装简单。
型号编码：型号中间数字对应螺纹与距离档（如 DDSK-0330 = M3 / 5-30mm，DDSK-0470 = M4 / 10-70mm，DDSK-08200 = M8 / 20-200mm），后缀 N1 = NPN 常开、P1 = PNP 常开、N2 = NPN 常闭、P2 = PNP 常闭，四种输出逻辑全覆盖。DC 10-30V 宽压供电，IP65 防护。典型应用：精密装配工位微小工件到位、3C 电子产线、SMT 周边设备、狭小夹具内部检测等。国产替代：价格约为进口微型激光光电开关的 30%-40%，佛山仓 48 小时响应，可开 13% 增值税专票。
为什么选择 DDSK M3-M8 激光漫反射
M3 起步超小机身
M3/M4/M5/M6/M8 五种螺纹，塞进普通光电开关装不下的检测点。
650nm 可见红色激光
光斑小而清晰、肉眼可见，微小目标检测 + 对位调试两不误。
5-200mm 十档覆盖
每种螺纹两个距离档，按空间与距离双维度精准选型。
NPN / PNP · NO / NC 全配置
N1/P1/N2/P2 四种输出逻辑全覆盖，适配各品牌 PLC。
DC 10-30V 宽电压
宽压供电，适配各类工业控制电源。
IP65 防护
防尘防喷水，工业现场可靠。
单端安装
漫反射对面免装反射板，狭小空间安装省事。
螺母锁紧安装
圆柱螺纹 + 螺母固定，可旋转微调光斑落点。
DDSK M3-M8 激光漫反射 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。

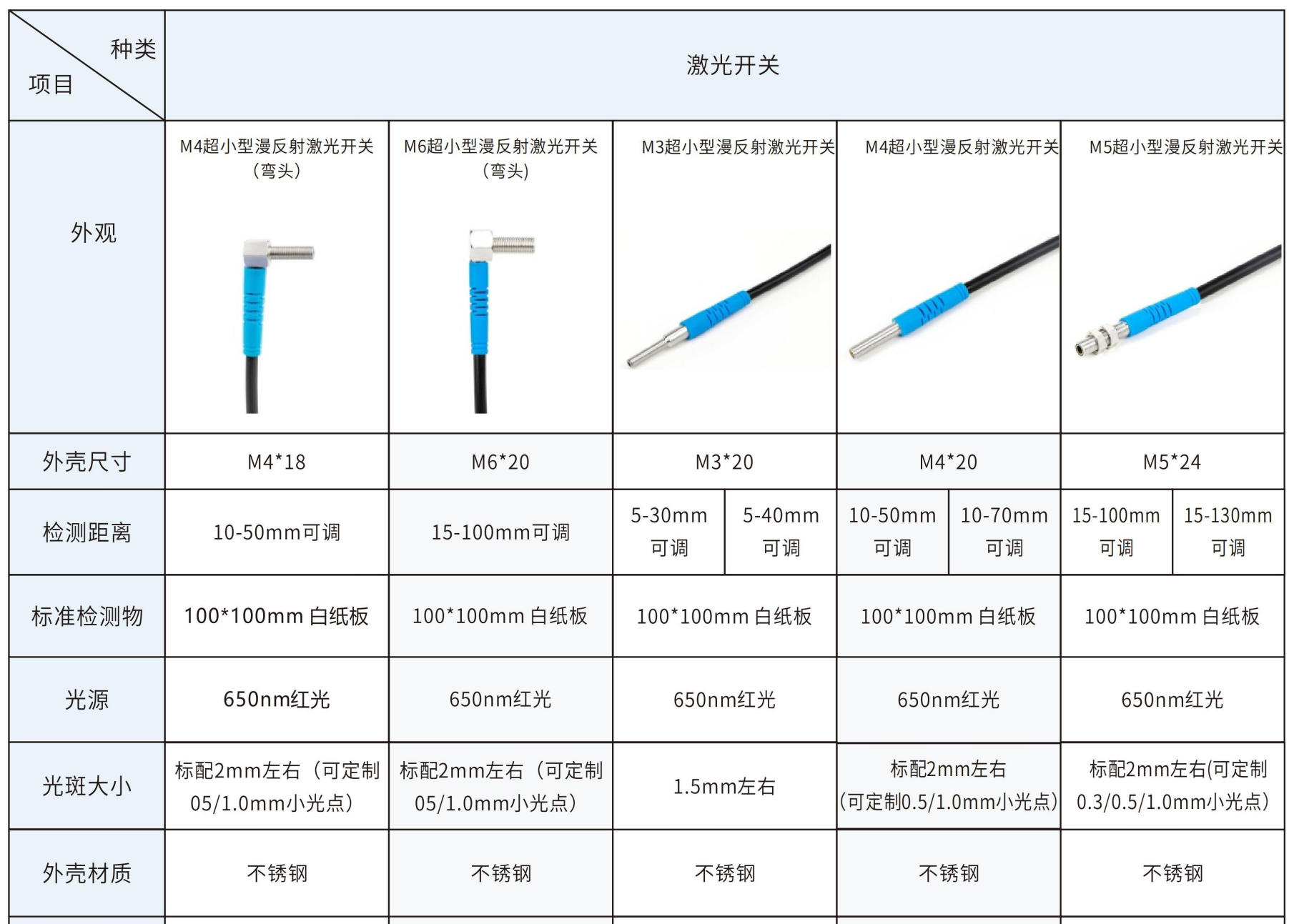

型号选型
| DDSK-0330 / DDSK-0340（M3） | 检测 5-30mm / 5-40mm / N1·P1·N2·P2 |
| DDSK-0450 / DDSK-0470（M4） | 检测 10-50mm / 10-70mm / N1·P1·N2·P2 |
| DDSK-0510 / DDSK-0513（M5） | 检测 15-100mm / 15-130mm / N1·P1·N2·P2 |

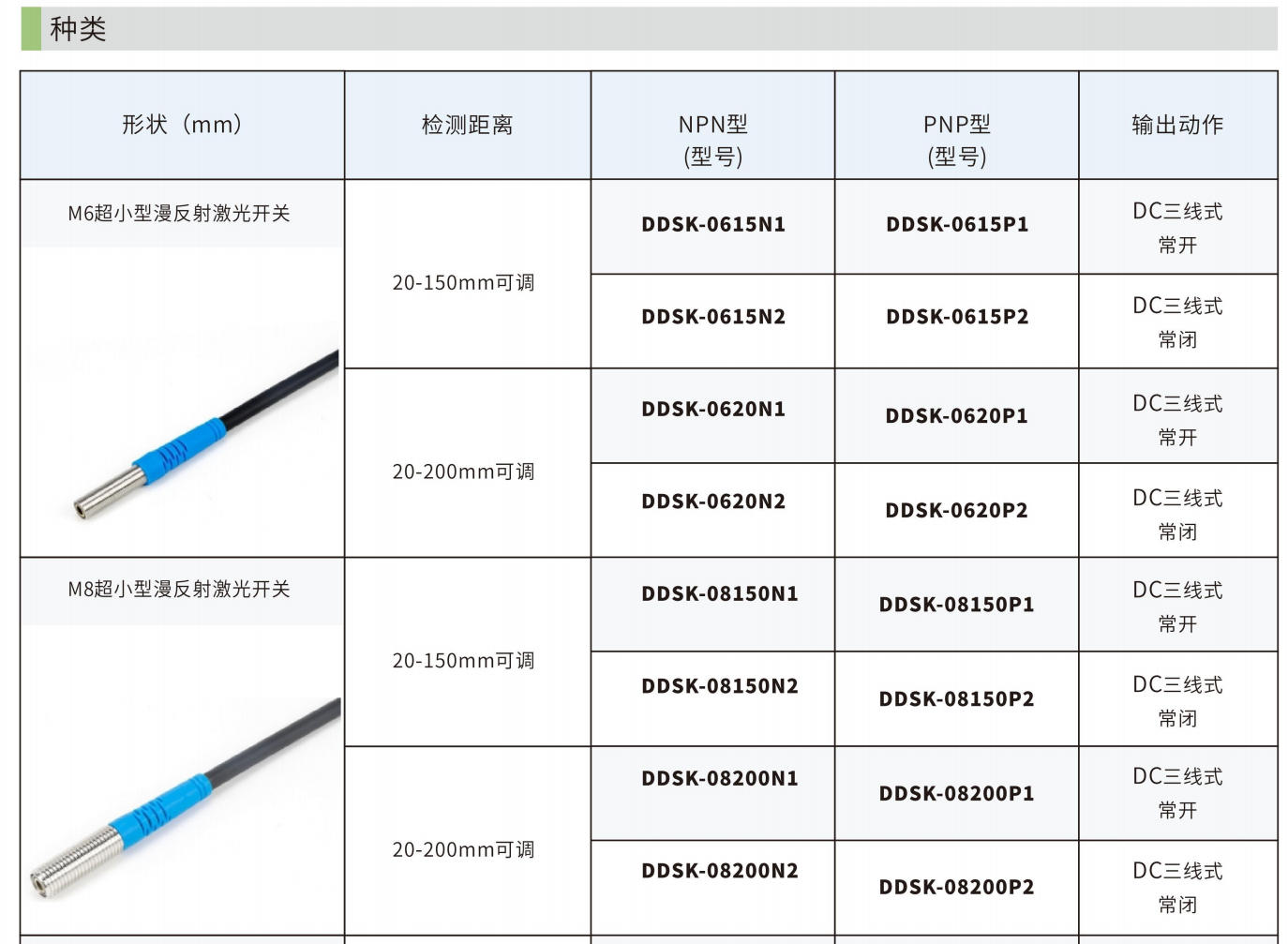

| DDSK-0615 / DDSK-0620（M6） | 检测 20-150mm / 20-200mm / N1·P1·N2·P2 |
| DDSK-08150 / DDSK-08200（M8） | 检测 20-150mm / 20-200mm / N1·P1·N2·P2 |
| 输出后缀 | N1=NPN 常开 / P1=PNP 常开 / N2=NPN 常闭 / P2=PNP 常闭 |
光学参数
| 光源 | 650nm 红色激光（可见光） |
| 检测方式 | 漫反射 |
| 检测距离 | 5-200mm（按螺纹规格与型号分十档） |
机械参数
| 螺纹规格 | M3 / M4 / M5 / M6 / M8 圆柱螺纹 |
| 防护等级 | IP65 |
电气参数
| 工作电压 | DC 10-30V |
| 输出方式 | NPN / PNP，常开 NO（后缀 1）/ 常闭 NC（后缀 2） |
质保 / 服务
| 整机质保 | 1 年（自发货起算） |
DDSK M3-M8 激光漫反射 典型应用行业
精密装配
精密装配工位微小工件到位、定位确认。
3C 电子产线
手机 / 平板 / 连接器等 3C 精密产线物体检测。
狭小空间检测
M3/M4 超小机身塞进狭窄检测点，检测夹具 / 设备内部物体。
SMT 周边设备
上下料机构、料带与小型元件的存在检测。
微型机构
微型机械手、精密机构的物体到位反馈。
五金小件检测
小型五金件、细小工件的到位与计数。
DDSK M3-M8 激光漫反射 技术原理与工作机制
M3-M8 微型激光漫反射光电开关采用 650nm 可见红色激光作光源，发射与接收电路集成在单一传感器内。激光经内部透镜汇聚成约 1.5mm 精细光点投射到目标物体，光反射回传感器内的光电接收器；当目标物体位于检测距离内时，反射光强度足以触发内部比较电路、输出端改变状态。此为典型的漫反射式检测原理——无需反射板或对射器，目标物本身即反射体。旋钮调节内部阈值可改变触发的距离范围，用户可根据实际物体位置微调至最佳检测点。
DDSK M3-M8 激光漫反射 安装指南

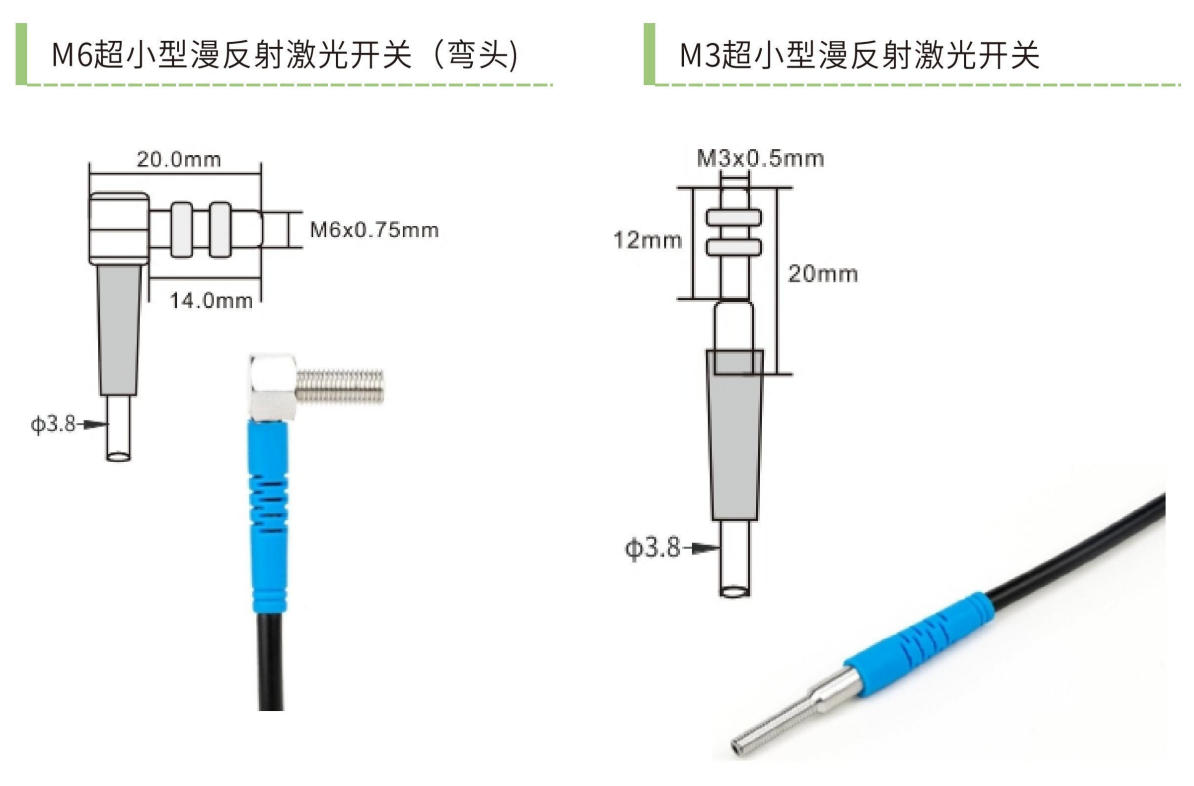

M3 笔头型（JN5040 / JN50100）机身采用 M3×16 或 M3×23 螺纹，可用 M3 螺母直接锁紧固定；也可通过卡簧或套管辅助定位。90° 直角出线款信号线从侧面引出，适合检测点正上方空间有障碍的狭窄场景。M3-M8 圆柱型（DD06 系列）为标准圆柱体，通常采用卡环或专用支架安装。所有型号均为三线制接法：棕色接 +V 电源，蓝色接 0V 地，黑色为信号输出。NPN 型（N1/N2）PLC 输入公共端接 +24V；PNP 型（P1/P2）公共端接 0V。工作温度 -25℃ 至 +55℃，IP65 防护可适应一般工业现场。
DDSK M3-M8 激光漫反射 标配与选配配件
关于 DDSK M3-M8 激光漫反射 的常见问题
M3 到 M8 五种规格怎么选？
型号怎么读？比如 DDSK-0470P1 是什么？
激光漫反射和普通红光漫反射有什么区别？
检测距离会受物体颜色影响吗？
怎么接 PLC？
能替代进口微型激光光电开关吗？
起订量、交期和开票怎么安排？
同系列其他产品

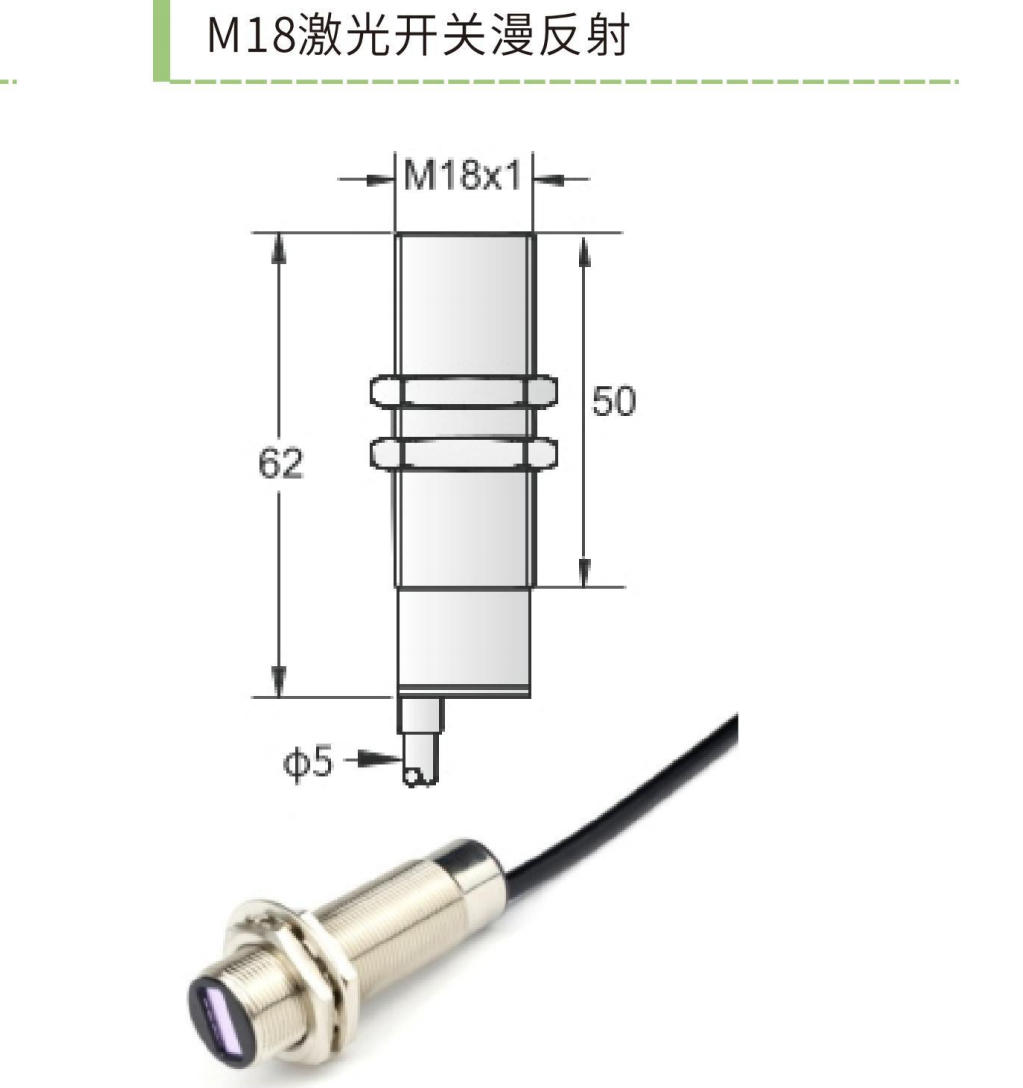

DDSK M12 / DK M18 激光漫反射光电开关｜检测 20-300mm / 50-500mm｜650nm 红色激光
M12 / M18 圆柱螺纹 · 650nm 红色激光 · M12 检测 20-300mm / M18 检测 50-500mm · 三线 NO / 四线 NO+NC · IP65

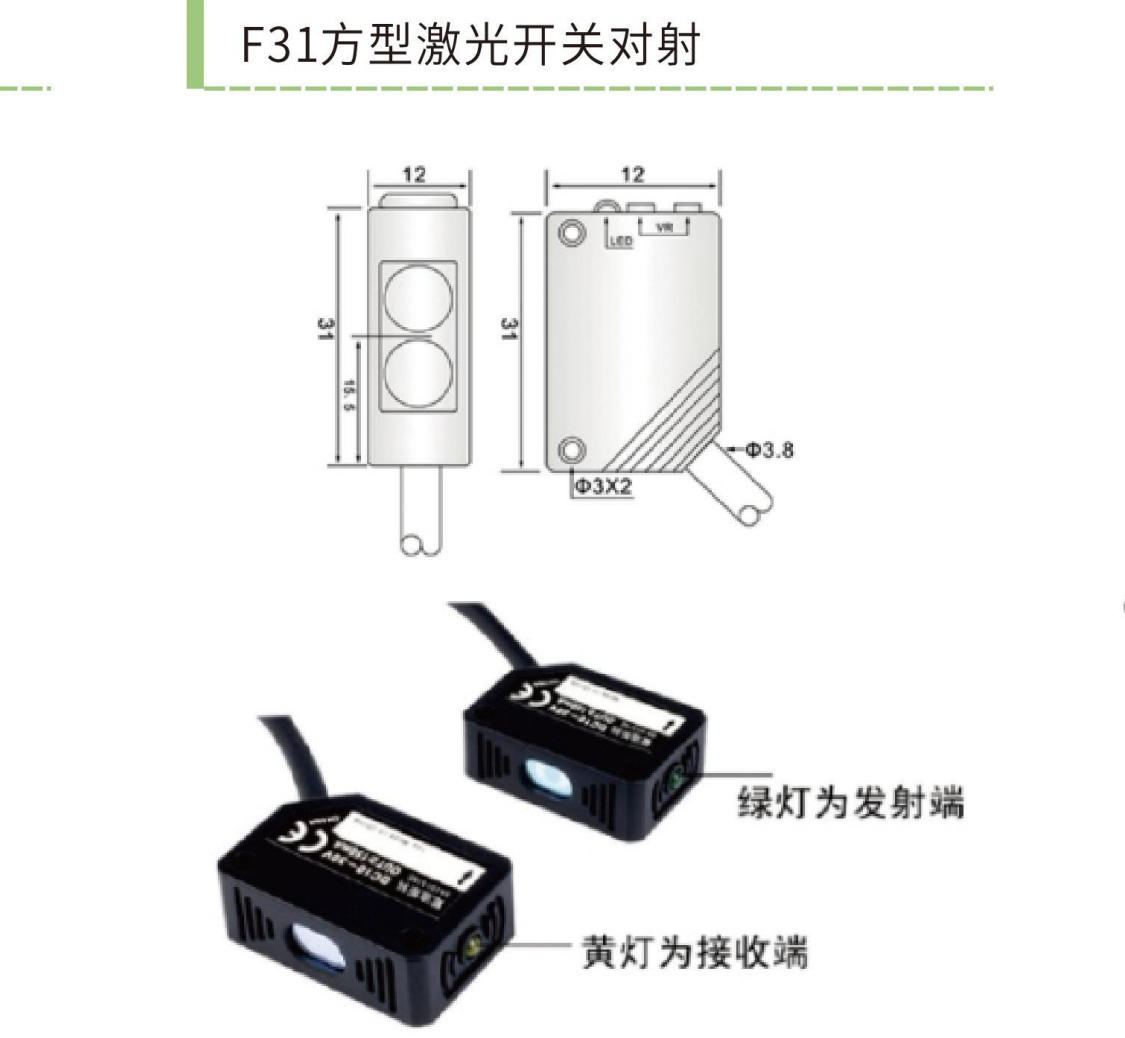

F31 方形激光光电开关｜漫反射 1-300mm 可调 + 对射 50m｜650nm 红激光 · NPN/PNP
