冲床用什么安全光栅好?完整选型指南(2026 最新版)

作者:蔡工程师 · 工业安全光电应用工程师 · 发布 · 内容修订

内容修订说明:修复缺漏第三章和吨位标题错位;按停止能力、危险区、检测/接口及型号证据整理选型,增加不同防护方式的上下文链接。

摘要 · 一句话速答

冲床安全光栅选型先确认危险行程能否可靠停止,再核对危险区、检测能力、总响应、控制接口和完整型号证据。本文恢复缺漏章节,不以吨位直接替代防护判断。

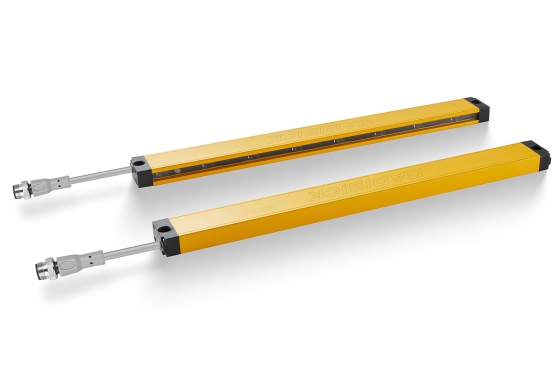

冲床用什么安全光栅好?完整选型指南(2026 最新版)(戴迪斯科行业资讯配图)

一、冲床安全光栅强制法规要求

先确认机器适用的防护方案,而不是先按吨位找光栅。当前锻压机械安全要求应核对 GB 17120-2025 及具体设备适用标准。需要有效防护,不等于所有冲床都只能采用光幕。

光电保护能否用于主防护,首先看危险运动能否在人员到达前可靠停止。全转式离合等不能在危险行程中及时停止的机构,不能套用“遮挡后制动”的方案。应由设备专业人员确认离合/制动结构、控制条件及改造边界。液压、气动、重力储能和飞出物等危险还需相应措施。

比较不同防护路径时,可继续阅读安全光幕、双手控制与安全地毯的适用条件,不要把三者当作任意互换的采购件。

二、先看危险区和人员接近方式,不按吨位直接选型

记录上料、取件、调模、清堵和维护时人员从哪里接近,是否能从光幕上、下、侧面绕过,是否可能全身进入后滞留。保护高度、开口宽度、侧面围护和复位位置应由这些任务决定,不能把设备吨位换算成某个固定光栅长度或安全等级。

吨位、冲程和速度可以作为设备背景,但所需PLr、检测能力、安装距离及输出接口要分别确定。DQC、DQE、DQB现有资料中的光轴间距与“检测精度/检测能力”不是同一参数;采购时应在完整订货配置上分别确认,不从型号中的间距数值推导人体防护范围。

三、确认检测能力、响应与控制接口,再列候选型号

候选条件应核对什么
检测能力与有效保护区完整型号资料中的检测能力、保护高度及盲区,不能只看外壳长度
响应时间实际配置的最大响应及逻辑、执行、机械停止过程的完整时间链
输出与逻辑准确输出版本、测试脉冲、兼容输入、故障反应与复位条件
能力与证据所需Type/PL/SIL的对象、证书适用型号和使用限制,不用企业体系证书代替产品证据
原机适配设备控制及执行机构能否接入,并完成停止、保持、防重启与故障验证

DQT4与DQC是查资料的候选入口,不是按吨位自动推荐的结论。涉及DQS时,应把光电保护装置、专用控制器及原机接入条件一起确认;型号比较可接着看DQC/DQE/DQB选型条件。

四、ISO 13855 安全距离计算公式

安全距离先确认适用标准版本、接近方向与检测能力,再计入传感器、逻辑控制、执行元件及机械停止过程的总时间。ISO 13855:2024已替代2010版;本文通用算式只帮助理解时间与距离的关系,项目数值必须依据适用条款和实测停止时间核定,不能将光轴间距直接代入检测能力参数。

参数解释见安全距离公式与总响应时间,计算记录和停止测试按项目要求单独留档。不把通用公式或概念图当作已经核准的安装距离。

四、ISO 13855 安全距离计算公式 - 冲床用什么安全光栅好?完整选型指南(2026 最新版)
更新后的功能原理示意,不代表具体型号施工图或已取得安全等级。 打开原图,可放大查看

五、安装与调试要点

安装位置应防止从上、下、侧面绕过,且满足实际检测能力与停止条件。控制器、接触器或阀等执行部分根据原设备结构和所需安全功能设计,不给所有冲床相同的主接触器接法。使用规定试棒在受控程序下验证,周期依据设备、制造商和使用条件制定;改变制动、安装或配置后复验。

冲床询价前,先回答它能否在危险行程中停止

先拍设备铭牌和离合制动机构,确认机器是否具备可验证的停止能力,再记录模具、进料方式和人员可能进入的位置。吨位不能直接决定所需PLr或检测能力。DQC与DQS的选择还涉及原控制系统和执行机构,不只是光栅长短;机械式冲床的特殊限制见机械冲床防护。

冲床 / 折弯机保护:现行系列资料入口

以下属于冲床或折弯防护的不同产品方向。设备可停止性、专用控制器及危险区几何条件优先于器件名称,不按吨位简单互换。

系列查阅内容
DQS型号参数、订货配置及现有资料下载
DQV型号参数、订货配置及现有资料下载
DKE-L3型号参数、订货配置及现有资料下载

目录按网站现行产品记录整理,代表可查阅的系列,不是全部配置均有现货或已经通过相同测试的承诺。资料不完整或不同版本冲突时,应先确认交付文件再接线、采购或验收。
