安全继电器、安全门锁怎么选怎么用？价格、接线、故障、替代一篇通（2026）
一句话答案：安全继电器按“监控对象”选（急停/光幕/门锁/双手开关，多功能拨码款一只顶四种），安全门锁按“要不要程序控制锁门”选（要锁紧选电磁式，只要监测选机械/RFID 式）。本文把这两类安全回路核心件的价格行情、接线要点、故障排查与进口替代一次讲全。
一句话结论：两类件各自的选型主线
安全继电器选型主线是“监控对象”：监控急停按钮、安全光幕 OSSD、安全门锁触点还是双手开关——多功能拨码款（如戴迪 DQSRN/DA31，EN/ISO 13849-1 Cat.4）一只通过拨码切换四种模式，备件最省。安全门锁选型主线是“要不要程序控制锁门”：设备运行中必须把门锁死（防止中途开门）选电磁式（DX-D6 重型 2000N / DX-D2 入门 800N）；只需要知道门开了没（开门即停）选机械式（DX-W5）或非接触 RFID 式（DX-R1，频繁开闭门首选）。价格行情：国产安全继电器大致一两百到数百元，进口常千元级；国产门锁数百元级，进口千元级以上（以配置询价为准）。
安全继电器：为什么不能用普通继电器代
三点本质区别：① 强制导向触点——常开与常闭触点机械联动，触点熔焊时能被检测出来，普通继电器粘连了你不知道；② 双通道冗余+互检——单一元器件故障安全功能仍有效（Cat.4 的要求）；③ 启动监控/EDM——能监控下游接触器是否真的断开。用普通中间继电器搭安全回路，过不了验收，出事故时也无法证明回路有效。一句话：安全回路里，继电器必须是“安全继电器”。
典型接线三例（最常用的三种场景）
- 双通道急停：急停按钮两组常闭触点分别接 S 输入两通道；复位选自动（SR/SRC 短接）或手动（接复位按钮，符合 ISO 13851）；3 路 NO 安全触点串入接触器线圈回路。

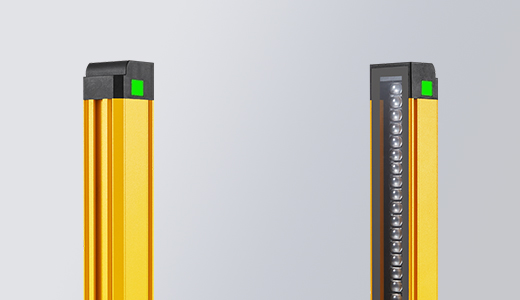

- 安全光幕 OSSD 接入：光幕接收器 OSSD1/OSSD2 两路 PNP 输出分别接 S1/S2（双通道方案），与继电器共 24V/0V 电源；单路输出的经济款光栅用单通道方案接 S1。
- EDM 反馈：把下游两个接触器的常闭辅助触点串联接入 EDM 回路——接触器没释放时不允许复位，防“接触器粘连还在送电”。
通用提醒：接线后必须做功能测试（触发→停机→复位全流程），并把 NC 辅助触点接 PLC 做状态监视。
故障排查：不复位 / 误跳 / 触点不动作
| 症状 | 高概率原因 | 处理 |
|---|---|---|
| 通电后无法复位 | 输入通道未闭合(急停没旋出/光幕被挡/门没关) | 先确认所有输入复位,再查复位回路接线 |
| 复位一下又跳 | EDM 回路不闭合(接触器辅助触点接错/接触器坏) | 量 EDM 端子通断,核对常闭辅助触点 |
| 双通道报不同步 | 两通道动作时间差过大(触点老化/接线松) | 检查急停按钮触点与两路接线 |
| 偶发误跳 | 干扰(线圈负载无灭弧/与变频线同槽) | 接触器线圈并联灭弧器,安全回路独立走线 |
| 输出触点不动作 | 触点容量超限被烧(直接带大负载) | 安全触点只驱动接触器线圈,大负载经接触器 |
安全门锁：电磁式/机械式/RFID 式对照
| 类型 | 锁紧能力 | 适用场景 | 戴迪对应 |
|---|---|---|---|
| 电磁+机械锁舌(重型) | 2000N,程序控制锁/解 | 机器人单元/大型机床/冲压线,运行中严禁开门 | DX-D6(RFID 防篡改,PLe/SIL3) |
| 电磁+机械锁舌(入门) | 800N | 中小 CNC/测试设备,PLd 场景 | DX-D2 |
| 纯机械联锁 | 无电磁锁紧,仅监测 | 维护门/围栏门/户外配电箱,零能耗 | DX-W5(IP67) |
| 非接触 RFID 开关 | 不锁门,感应门状态 | 频繁开闭轻型防护门,无机械磨损 | DX-R1(容差大,门下垂不影响) |
选型口诀：要锁门防中途闯入→电磁式；只要开门即停→机械或 RFID；门一天开几百次→RFID 非接触。
进口替代思路（PNOZ 类继电器、进口门锁需求）：同样按 Cat.4/PLe 等级与触点配置对照，把原回路图发厂家核对接线兼容性即可，替换后做联锁功能测试。（提及品牌商标归各权利人所有，仅作需求类比。）
