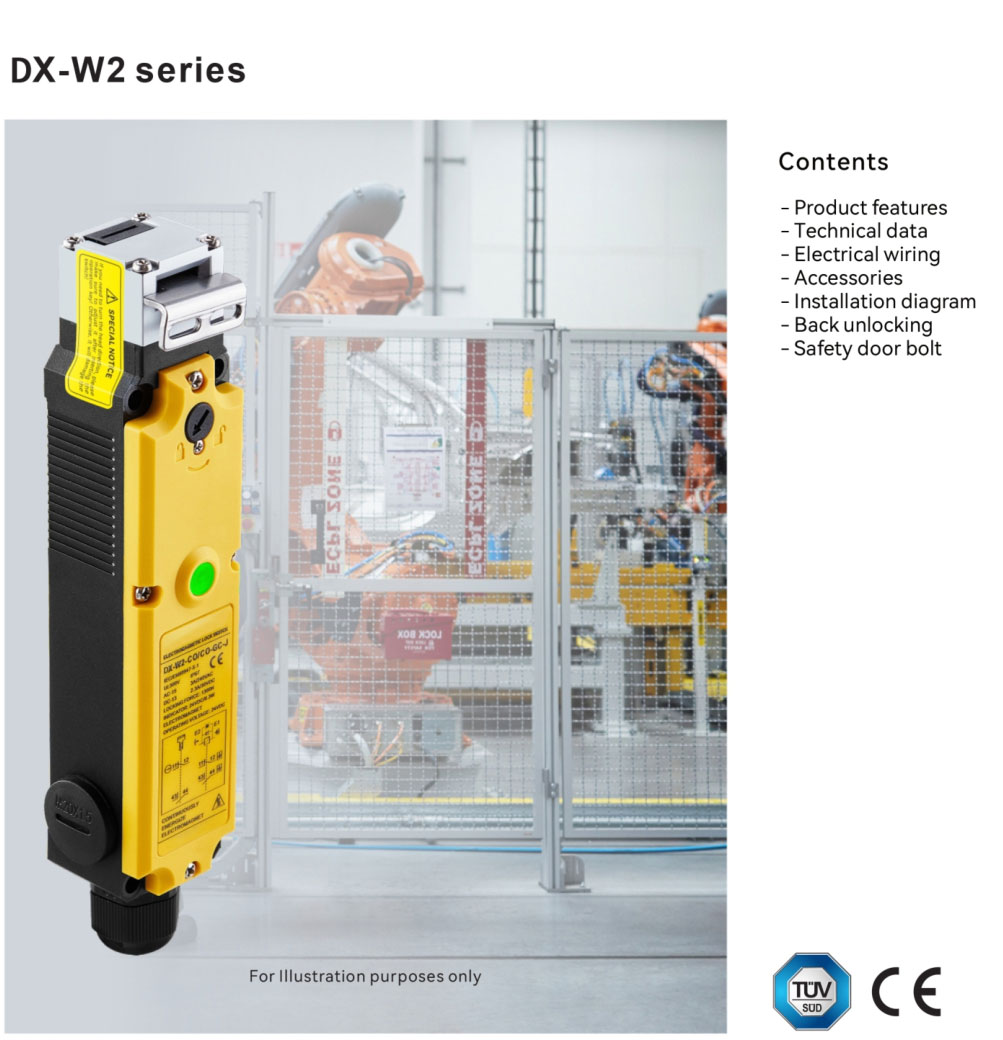

戴迪斯科 DX-W2 安全门锁｜1300N锁紧力｜4组触点14种组合｜IP67电磁联锁开关｜国产替代
危险没停、门就打不开——1300N 锁紧力 + 28 个型号的触点组合,W 系列配置最全的安全门锁
| 锁定拉力 | 1300N |
| 锁定方式 | GD=电磁锁定机械解锁 / GC=机械锁定电磁解锁 |
| 强制脱离 | ≥80N / ≥10mm(应急手动开门) |
| 机械寿命 | 100 万次 |
| 头部材质 | J=金属头 / S=塑料头 |
| 输出方式 | 机械触点式(C=常闭 NC,O=常开 NO),4 组触点,14 种组合 |
DX-W2 产品详解
机床主轴断电后还要惯性空转十几秒,这段时间里如果操作工把防护门拉开伸手进去,事故就发生了。DX-W2 安全门锁解决的就是这个问题:门关上后锁头以 1300N 的锁定拉力把操作钥匙锁死,人力根本拉不开;直到设备真正停稳、控制系统发出解锁信号,门才能打开。它同时输出两组独立状态——钥匙(门位)监视和锁定监视,安全继电器可以同时确认"门已关"和"锁已锁"两个条件后才允许设备启动,这正是标准安全回路的做法。 DX-W2 是本厂 W 系列里触点配置最全的一款:头部/主体两个触点仓共 4 组触点,常开常闭可排出 14 种组合(CO/CO、2C/2C、3C/C、C/2CO……),再乘以 GD(电磁锁定机械解锁)/GC(机械锁定电磁解锁)两种锁型,共 28 个目录型号——安全回路要几路 NC、状态指示要几路 NO,一次配齐,不用外加中间继电器扩展。订货代码还可选 G(M20 导管口)/X(自带线缆 1.5m)接口和 J(金属头)/S(塑料头),头部触点仓方向可调,适配不同走线方向。电气参数扎实:螺线管 DC24V±10%、4.8W,触点额定 AC-15 240V/3A、DC-13 30V/2.3A,机械寿命 100 万次、电气寿命 15 万次,IP67 防护配 PA66 阻燃外壳和镀金银合金触点,切削液、油雾环境照用,工作温度 -20~60℃。 应急方面,机构支持 ≥80N/≥10mm 的强制脱离,断电或螺线管故障时可手动开门;还可选配 DX-W2-L 背部解锁配件包(套管+限位板+M4 机丝×3+金属旋钮,顺时针旋 90° 解锁),人员误锁在设备内部时能从里面开门逃生。配套 11 种 DX-K 操作钥匙适配各种门型,本厂 DXL 安全门栓预留孔位可直接安装 DX-W2 组成"栓加锁一体"。佛山工厂直销、可开 13% 增值税专票,选型详询 4000-808-929。
为什么选择 DX-W2

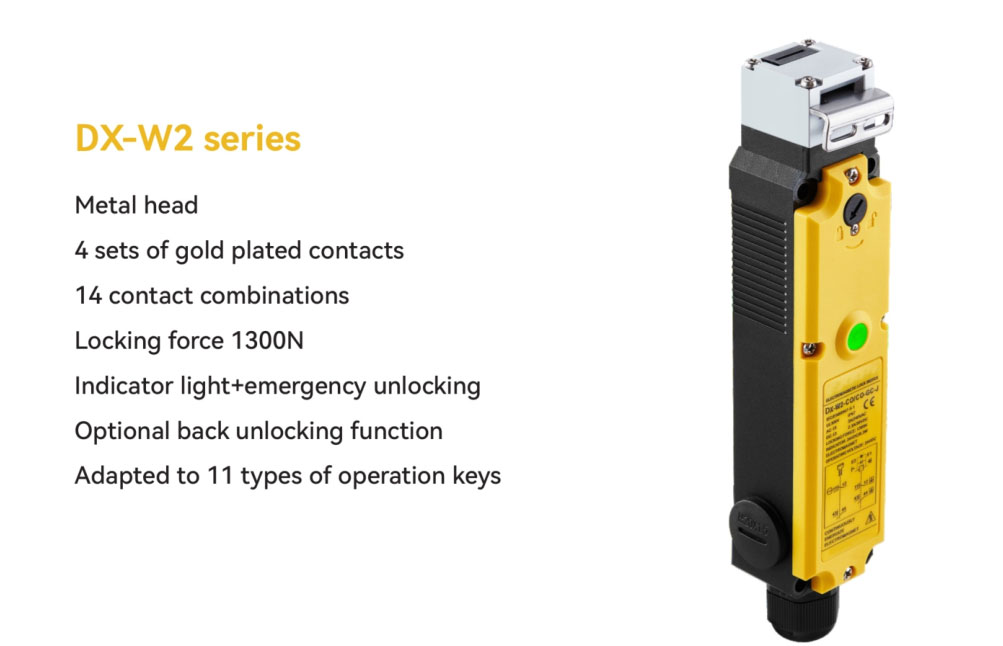

1300N 锁定拉力
设备惯性运转期间门被 1300N 力级锁死,人力拉不开,人员进不了还有余转/余压危险的区域,与国际主流门锁同一力级。
4 组触点 14 种组合
头部+主体双触点仓共 4 组触点,14 种 NC/NO 组合×GD/GC 两锁型=28 个型号,安全通道和状态指示一次配齐,免外加继电器。
GD/GC 双锁型可选
GD=电磁锁定机械解锁,GC=机械锁定电磁解锁,按风险评估要求的断电失效行为选择锁定逻辑。
门位+锁定双监视

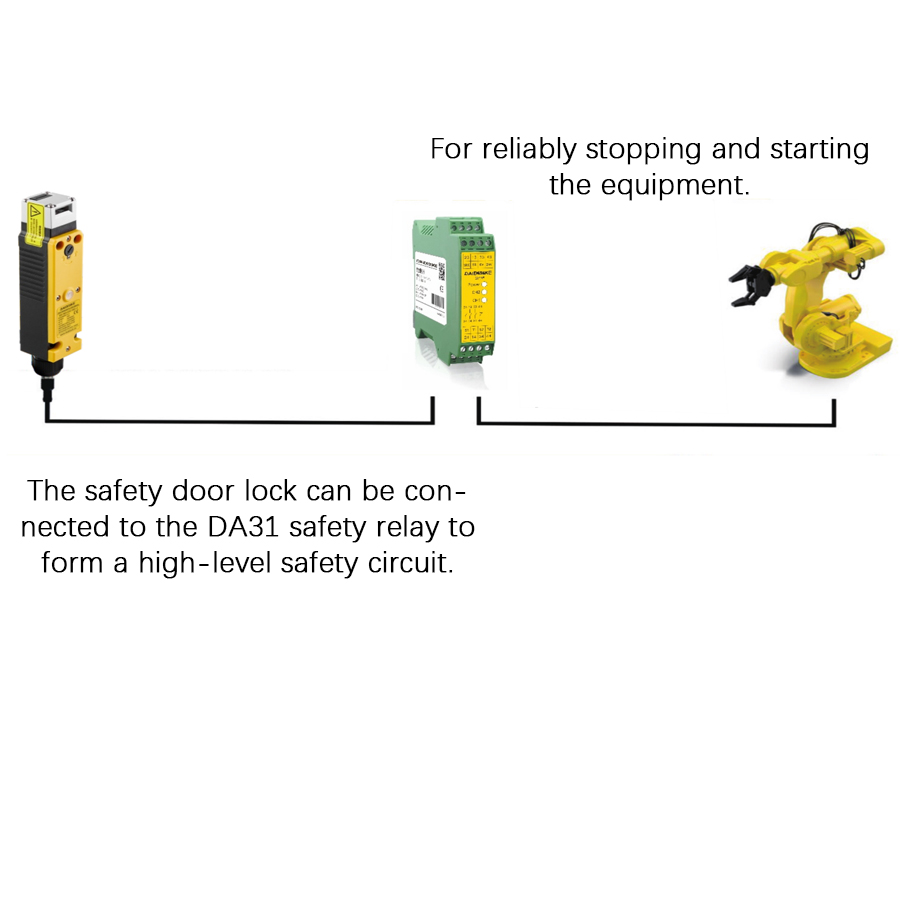

钥匙监视输出与锁定监视输出相互独立,安全继电器可同时确认"门已关"与"锁已锁"后再允许启动。
IP67 + 镀金触点

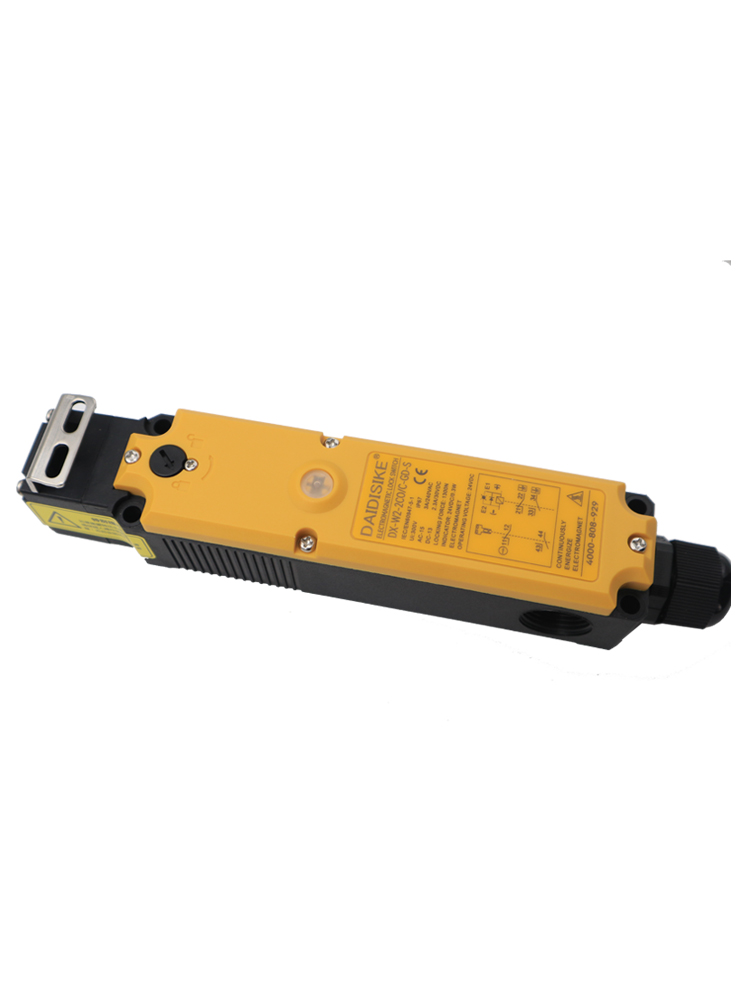

IP67 防护、PA66 阻燃外壳、镀金银合金触点,切削液喷溅、油雾、粉尘环境下触点信号依然可靠。
100 万次机械寿命
机械寿命 100 万次、电气寿命 15 万次,换班、换刀、维保频繁开关门也有充足寿命余量。
强制脱离+背部解锁
≥80N/≥10mm 强制脱离应急开门;选配 DX-W2-L 背部解锁包,金属旋钮旋 90° 从设备内侧解锁逃生。
DC24V 低压螺线管
螺线管 DC24V±10%、仅 4.8W(约200mA),直接用控制柜现成 24V 电源,无需额外高压回路。
DX-W2 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
锁定与机械
| 锁定拉力 | 1300N |
| 锁定方式 | GD=电磁锁定机械解锁 / GC=机械锁定电磁解锁 |
| 强制脱离 | ≥80N / ≥10mm(应急手动开门) |
| 机械寿命 | 100 万次 |

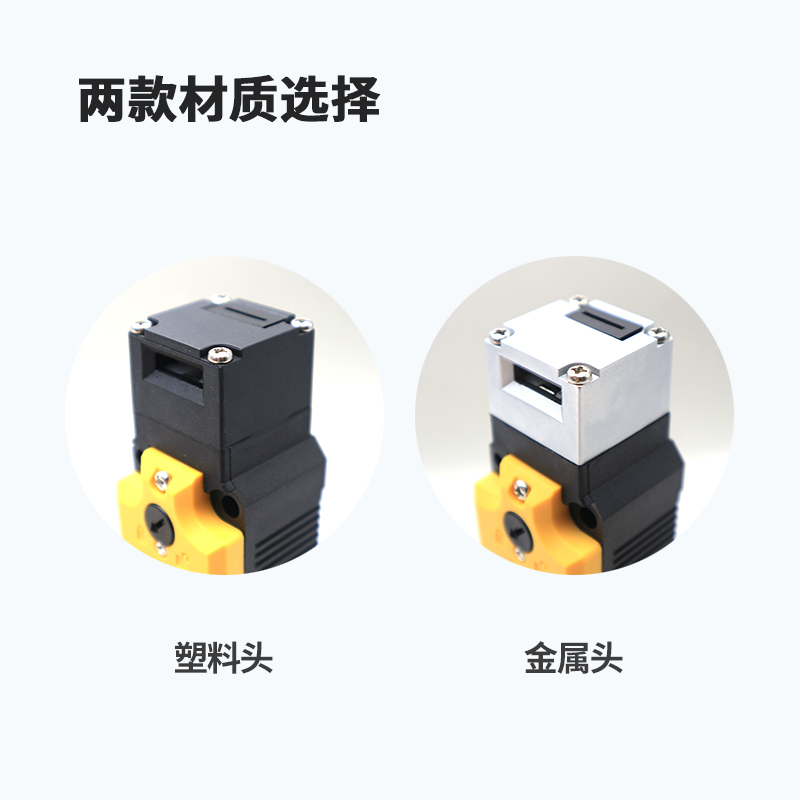

| 头部材质 | J=金属头 / S=塑料头 |
触点与输出
| 输出方式 | 机械触点式(C=常闭 NC,O=常开 NO),4 组触点,14 种组合 |
| 触点仓 | 头部触点仓(钥匙/门位监视)+ 主体触点仓(锁定监视),两组独立 |
| 触点材质 | 镀金银合金触点 |
| 电气寿命 | 15 万次 |
电气参数
| 螺线管电压 | DC24V ±10%,4.8W(约 200mA) |
| 触点额定(交流) | AC-15 240V / 3A |
| 触点额定(直流) | DC-13 30V / 2.3A |
| 接口 | G=M20 导管口(默认不配线) / X=自带线缆 1.5m |
环境与防护
| 防护等级 | IP67 |
| 外壳材质 | PA66 阻燃外壳 |
| 工作温度 | -20~60℃ |
配件与选型
| 型号数量 | 28 个(14 种触点组合 × GD/GC) |
| 适配操作钥匙 | DX-K 系列 11 种(T型/L型/加长/可调) |
| 选配背部解锁 | DX-W2-L 配件包:套管+限位板+M4机丝×3+金属旋钮(顺时针90°解锁) |
| 配套门栓 | 本厂 DXL 安全门栓预留孔位可直接安装,组成栓加锁一体 |
DX-W2 标准选型对照表
DX-W2 共 28 个型号:14 种触点组合(斜杠前=头部/钥匙监视触点仓,斜杠后=主体/锁定监视触点仓;C=常闭,O=常开),每种组合均有 GD(电磁锁定机械解锁)与 GC(机械锁定电磁解锁)两个版本,标准配置为 J 金属头。
| 触点组合 | 头部触点仓 | 主体触点仓 | GD 版型号 | GC 版型号 |
|---|---|---|---|---|

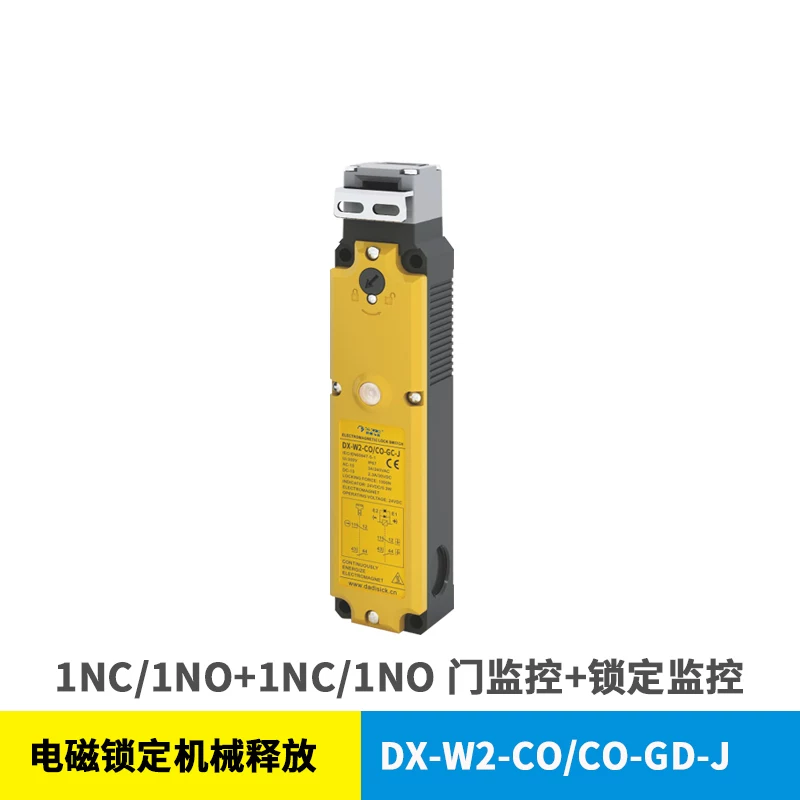

| CO/CO | 1NC+1NO | 1NC+1NO | DX-W2-CO/CO-GD-J | DX-W2-CO/CO-GC-J |
| CO/2C | 1NC+1NO | 2NC | DX-W2-CO/2C-GD-J | DX-W2-CO/2C-GC-J |
| 2C/CO | 2NC | 1NC+1NO | DX-W2-2C/CO-GD-J | DX-W2-2C/CO-GC-J |
| 2C/2C | 2NC | 2NC | DX-W2-2C/2C-GD-J | DX-W2-2C/2C-GC-J |
| C2O/C | 1NC+2NO | 1NC | DX-W2-C2O/C-GD-J | DX-W2-C2O/C-GC-J |
| 3C/C | 3NC | 1NC | DX-W2-3C/C-GD-J | DX-W2-3C/C-GC-J |
| 2CO/C | 2NC+1NO | 1NC | DX-W2-2CO/C-GD-J | DX-W2-2CO/C-GC-J |
| C/3C | 1NC | 3NC | DX-W2-C/3C-GD-J | DX-W2-C/3C-GC-J |
| C/C2O | 1NC | 1NC+2NO | DX-W2-C/C2O-GD-J | DX-W2-C/C2O-GC-J |
| C/2CO | 1NC | 2NC+1NO | DX-W2-C/2CO-GD-J | DX-W2-C/2CO-GC-J |
| O/3C | 1NO | 3NC | DX-W2-O/3C-GD-J | DX-W2-O/3C-GC-J |
| O/2CO | 1NO | 2NC+1NO | DX-W2-O/2CO-GD-J | DX-W2-O/2CO-GC-J |
| 2C/2O | 2NC | 2NO | DX-W2-2C/2O-GD-J | DX-W2-2C/2O-GC-J |
| 2O/2C | 2NO | 2NC | DX-W2-2O/2C-GD-J | DX-W2-2O/2C-GC-J |

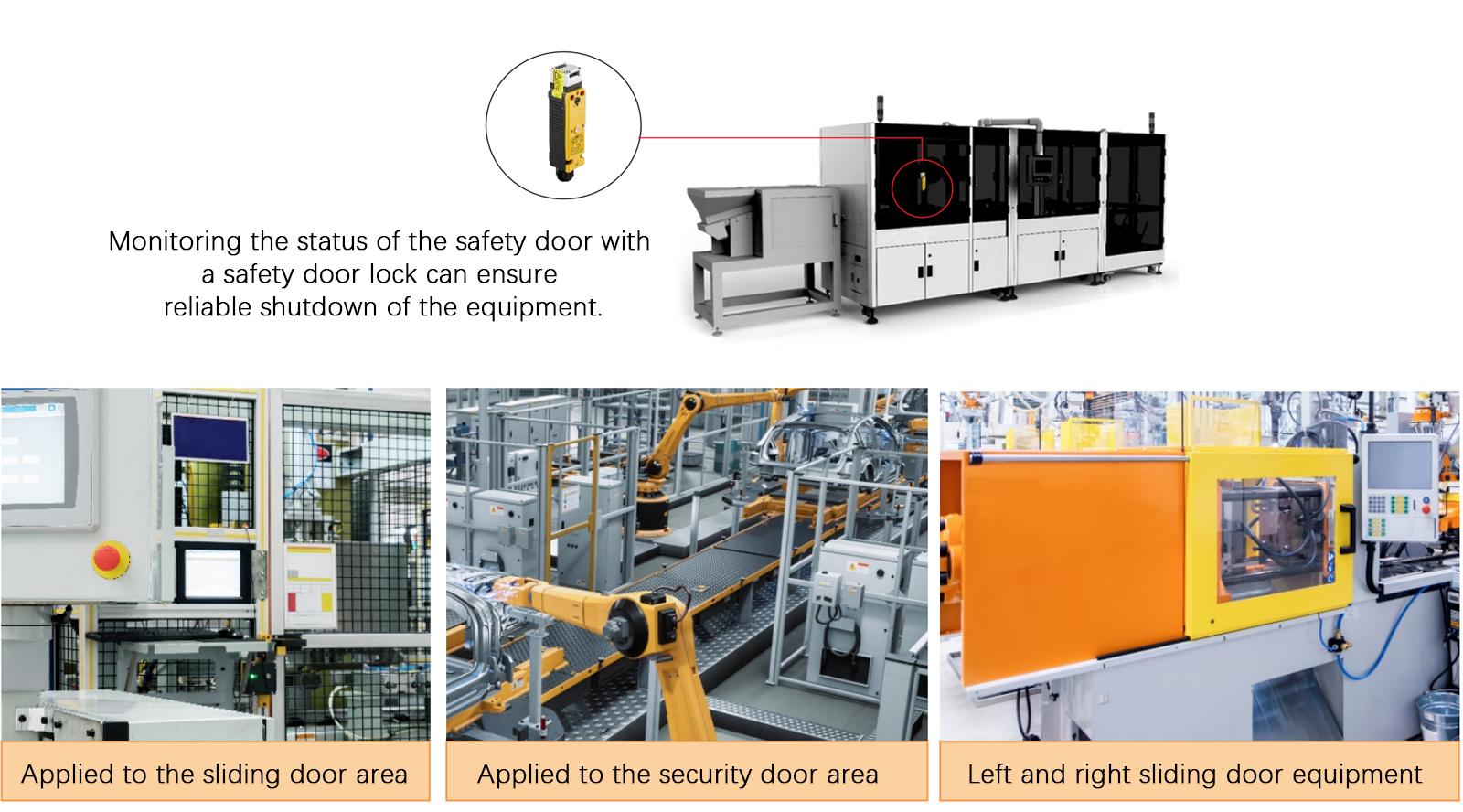

DX-W2 典型应用行业
CNC 机床防护门
主轴断电后惯性空转期间,1300N 锁紧力保证门打不开;双触点仓分别监视门位与锁定状态,接入双通道安全回路。
注塑机/压铸机安全门
IP67 防护和 15 万次电气寿命应对油雾、粉尘和高频开关门;金属头 J 款耐受车间磕碰。
自动化产线围栏检修门
机械触点输出直接接入传统继电器安全回路,老产线改造无需换成电子安全总线。
机器人工作站维护门
4 组触点可同时给安全回路两路 NC、给 PLC 两路状态指示,门开着机器人绝不上电。
冲压/折弯设备防护罩
1300N 锁定配 ≥80N 强制脱离,既锁得住又留了断电应急开门的通道。
需内部逃生的封闭设备
选配 DX-W2-L 背部解锁包,人员在设备内部时旋 90° 金属旋钮即可从里侧开门。
DX-W2 技术原理与工作机制
DX-W2 安装指南
DX-W2 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DX-W2 | 进口同等级款 |
|---|---|---|
| 锁紧力 | 1300N 锁定拉力,与国际主流安全门锁同一力级 | 进口同类品牌主流型号锁紧力同为 1300N 力级 |
| 触点配置 | 4 组触点 14 种组合 28 个型号,NC/NO 按需精确配置 | 进口同类品牌触点组合数相近,但非标组合交期长 |
| 环境耐受 | IP67、PA66 阻燃外壳、镀金银合金触点,-20~60℃ | 进口同类品牌防护等级相当 |
| 采购成本 | 佛山厂家直销,综合采购成本明显低于进口同类,可开 13% 专票 | 进口品牌单价高,配件与钥匙另计且价格不菲 |
| 交期/服务 | 现货为主,本地化技术支持,热线 4000-808-929 快速响应 | 进口品牌多为期货,售后与选型支持周期长 |
DX-W2 标配与选配配件
关于 DX-W2 的常见问题

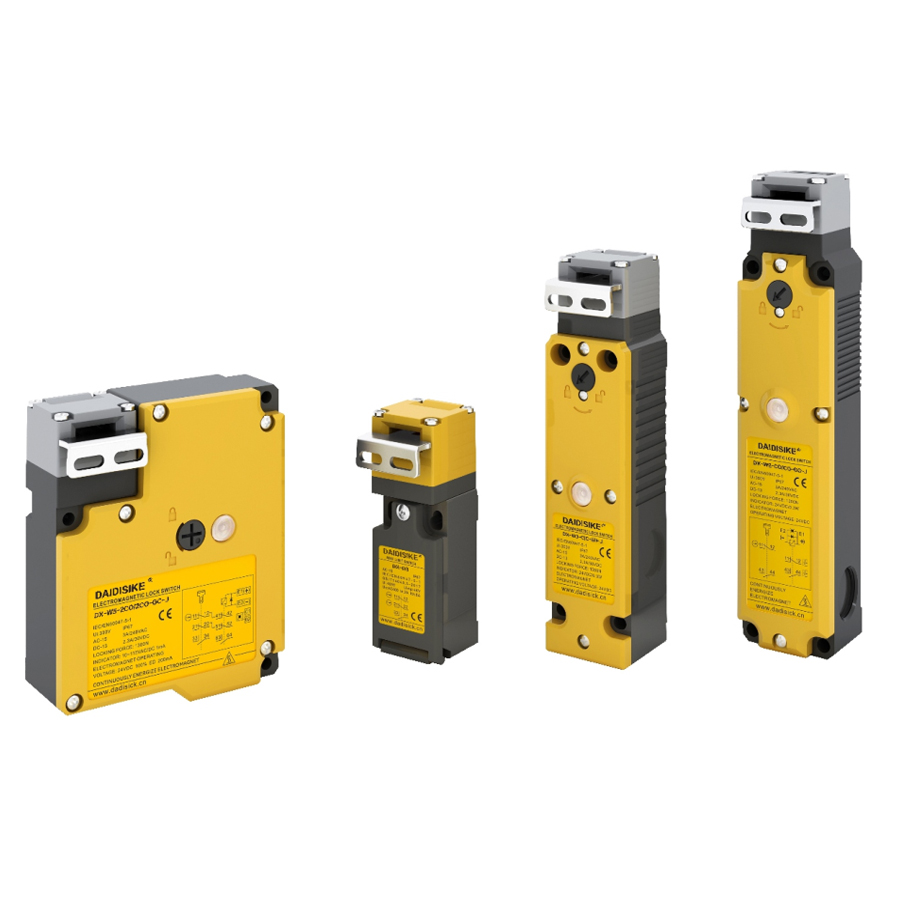

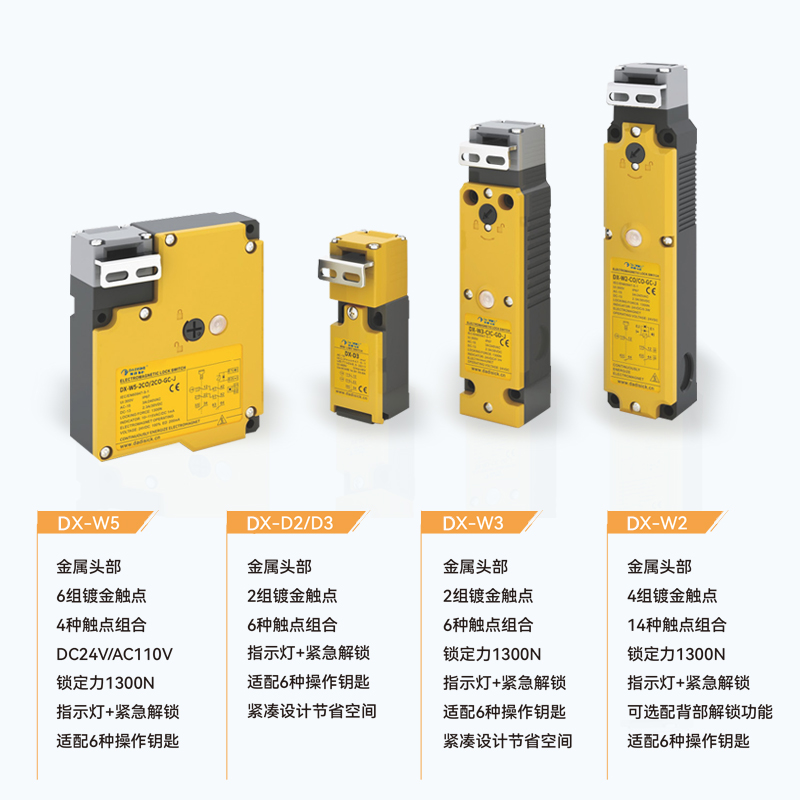

DX-W2、DX-W3、DX-W5 三款机械门锁怎么选?
GD 和 GC 两种锁型有什么区别,怎么选?
触点组合怎么选?斜杠前后是什么意思?
1300N 锁紧力够用吗?
断电了或螺线管坏了,门还能打开吗?
接线和触点负载有什么要求?
操作钥匙怎么配?
能替代进口品牌安全门锁吗?
符合什么安全标准?有认证文件吗?
起订量、交期和开票怎么安排?
