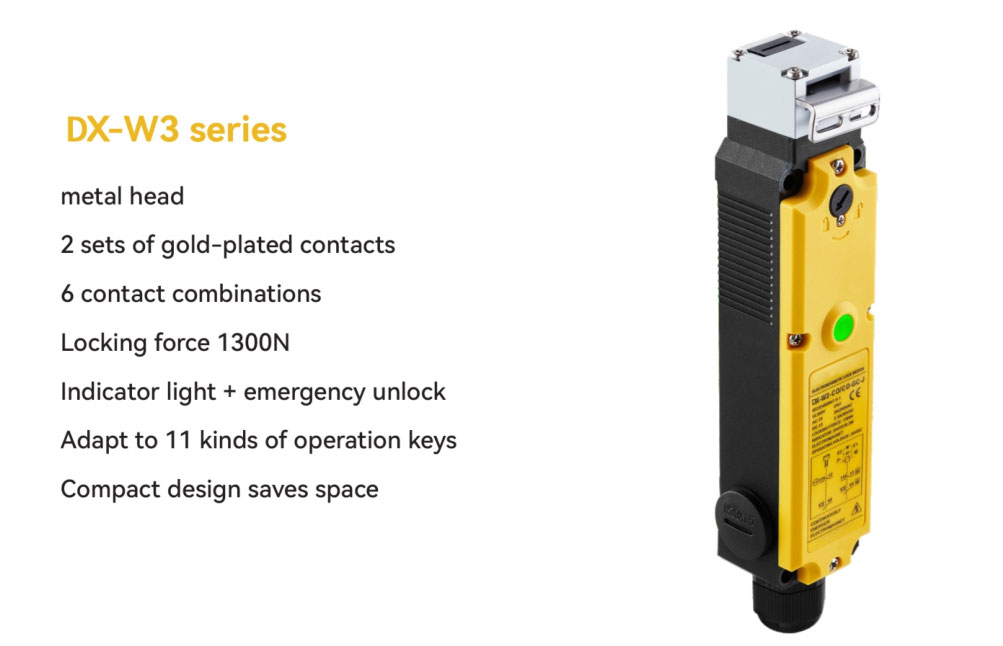

戴迪斯科 DX-W3 安全门锁｜1300N锁紧力｜2组镀金触点6种组合｜IP67经济型电磁联锁｜国产替代
简单回路不为用不上的触点买单——与 W2 同平台 1300N 锁紧力的精简经济款安全门锁
| 锁定拉力 | 1300N |
| 锁定方式 | GD=电磁锁定机械解锁 / GC=机械锁定电磁解锁 |
| 强制脱离 | ≥60N(应急手动开门) |
| 机械寿命 | 100 万次 |

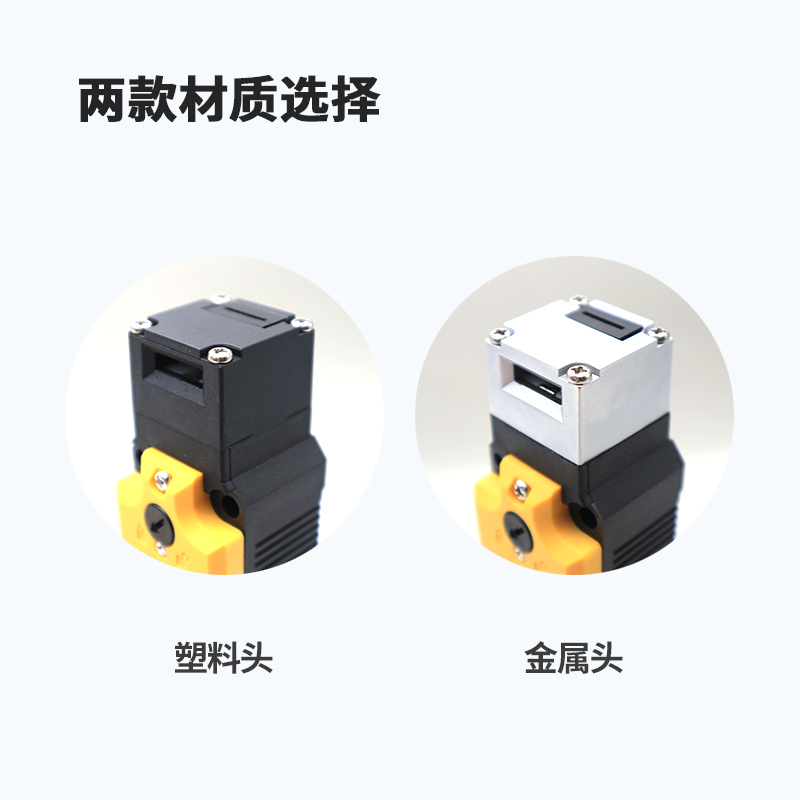

| 头部材质 | J=金属头 |
| 输出方式 | 机械触点式(C=常闭 NC,O=常开 NO),2 组触点,6 种组合 |
DX-W3 产品详解
很多安全门点位其实只需要一到两路安全触点——买 4 组触点的高配门锁,一半触点空着,钱白花。DX-W3 就是为这类点位准备的精简款:与 DX-W2 同平台、同样 1300N 锁定拉力、同样 IP67 防护,但触点精简为 2 组、6 种常开常闭组合(C/C、/2C、2C/、CO/、O/C、/CO),乘以 GD/GC 两种锁型共 12 个型号,单通道或双通道基本安全回路一步到位,采购成本比多触点型号明显更低。两组触点均为镀金触点,低压小电流的安全回路信号传输更可靠。 它有个特别实用的设计:触点仓位置可选。6 种组合里既有"仅头部触点"(如 2C/)也有"仅主体触点"(如 /2C)的配置——控制柜走线从哪边来、门锁装在哪个方向,就选触点仓在哪一侧的型号,狭小安装空间里接线从容很多。锁定逻辑与 W2 一致:GD=电磁锁定机械解锁、GC=机械锁定电磁解锁,按风险评估要求的断电行为选择;螺线管 DC24V±10%,直接用控制柜 24V 电源。机械寿命 100 万次,强制脱离 ≥60N 保留了应急手动开门通道,标准配置为 J 金属头。 配套体系与 W 系列完全共享:适配 DX-K 系列 11 种操作钥匙(平开门 R>300mm、准备位置 1~3.5mm、插入公差 ±1mm),本厂 DXL 安全门栓预留孔位可直接安装 DX-W3 组成"栓加锁一体"。中小机床、包装机、成本敏感的批量设备配套,W3 是把钱花在刀刃上的选择。佛山工厂直销、可开 13% 增值税专票,选型详询 4000-808-929。
为什么选择 DX-W3
精简配置更经济
2 组触点 6 种组合 12 个型号,单/双通道基本安全回路一步到位,不为用不上的触点买单,批量配套省成本。
1300N 锁定拉力
与 W2/W5 同平台同力级,设备惯性运转期防护门被牢牢锁住,人力拉不开。
触点仓位置可选
6 种组合含仅头部(2C/)、仅主体(/2C)配置,按控制柜走线方向和安装空间选触点仓位置,接线更从容。
2 组镀金触点
镀金触点保障低压小电流安全回路的信号可靠性,长期使用接触电阻稳定。
GD/GC 双锁型
GD=电磁锁定机械解锁 / GC=机械锁定电磁解锁,每种触点组合都有两种锁型,按断电失效行为选择。
IP67 工业防护
IP67 防护等级,切削液、油雾、冲洗环境可用;DC24V±10% 螺线管直接用控制柜电源。
100 万次机械寿命
机械寿命 100 万次,强制脱离 ≥60N 保留断电应急开门通道,频繁开关门也耐用。
配件体系通用
与 W 系列共享 DX-K 系列 11 种操作钥匙;DXL 安全门栓预留孔位可直接安装,组成栓加锁一体。
DX-W3 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
锁定与机械
| 锁定拉力 | 1300N |
| 锁定方式 | GD=电磁锁定机械解锁 / GC=机械锁定电磁解锁 |
| 强制脱离 | ≥60N(应急手动开门) |
| 机械寿命 | 100 万次 |
| 头部材质 | J=金属头 |
触点与输出
| 输出方式 | 机械触点式(C=常闭 NC,O=常开 NO),2 组触点,6 种组合 |
| 触点材质 | 2 组镀金触点 |
| 触点仓位置 | 可选头部触点仓、主体触点仓或两仓各一(斜杠前=头部,斜杠后=主体) |
电气参数
| 螺线管电压 | DC24V ±10% |
环境与防护
| 防护等级 | IP67 |
配件与选型
| 型号数量 | 12 个(6 种触点组合 × GD/GC) |
| 适配操作钥匙 | DX-K 系列 11 种(平开门 R>300mm,准备位置 1~3.5mm,插入公差 ±1mm) |
| 配套门栓 | 本厂 DXL 安全门栓预留孔位可直接安装,组成栓加锁一体 |
DX-W3 标准选型对照表
DX-W3 共 12 个型号:6 种触点组合(斜杠前=头部触点仓,斜杠后=主体触点仓,空位表示该仓无触点)× GD/GC 两种锁型,标准配置 J 金属头。
| 触点组合 | 触点配置说明 | GD 版型号 | GC 版型号 |
|---|---|---|---|
| C/C | 头部 1NC + 主体 1NC | DX-W3-C/C-GD-J | DX-W3-C/C-GC-J |
| /2C | 仅主体 2NC | DX-W3-/2C-GD-J | DX-W3-/2C-GC-J |
| 2C/ | 仅头部 2NC | DX-W3-2C/-GD-J | DX-W3-2C/-GC-J |
| CO/ | 仅头部 1NC+1NO | DX-W3-CO/-GD-J | DX-W3-CO/-GC-J |
| O/C | 头部 1NO + 主体 1NC | DX-W3-O/C-GD-J | DX-W3-O/C-GC-J |
| /CO | 仅主体 1NC+1NO | DX-W3-/CO-GD-J | DX-W3-/CO-GC-J |

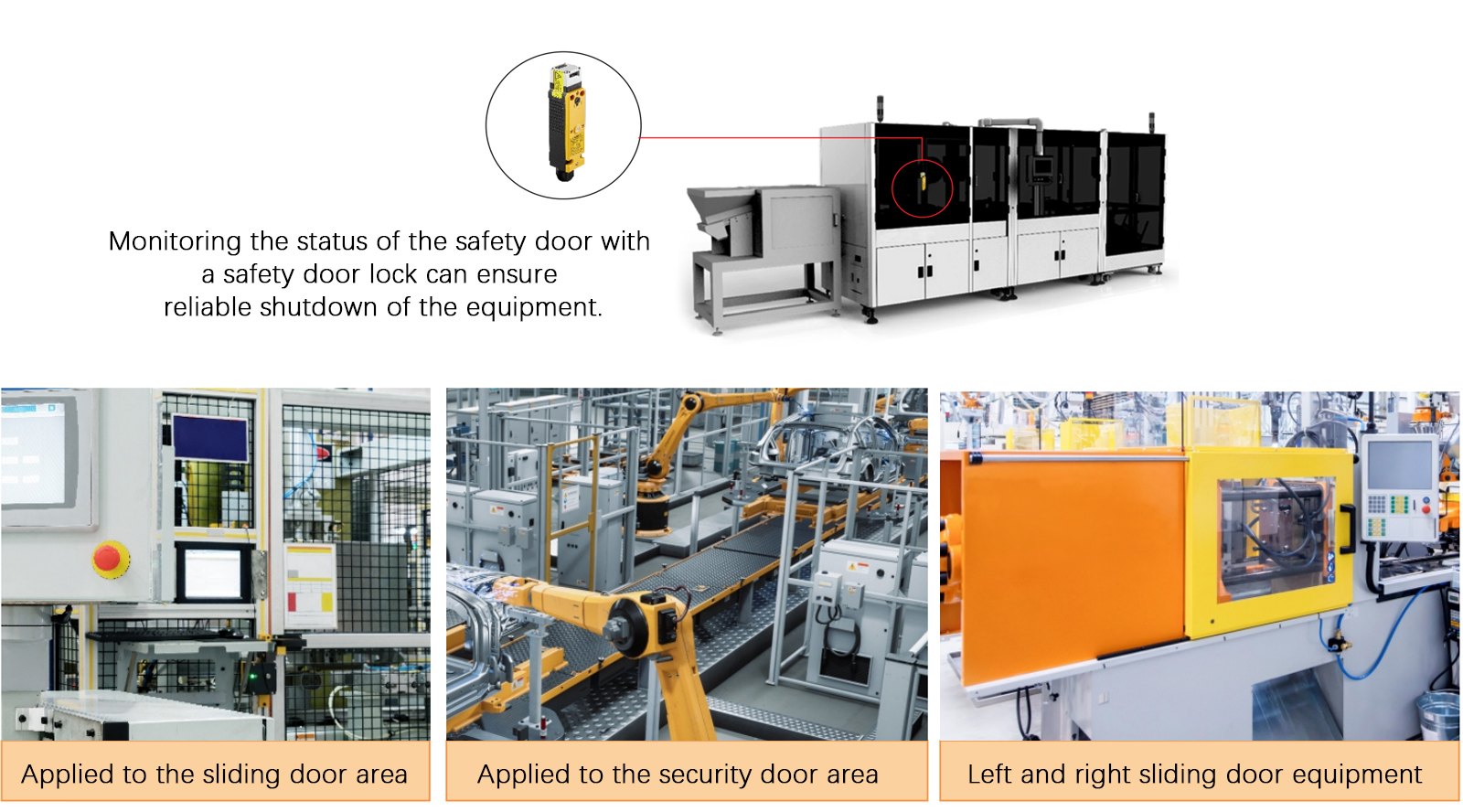

DX-W3 典型应用行业
中小型机床防护门
1300N 锁紧力保证主轴减速期间门打不开,IP67 耐受机加工区的切削液喷溅,精简触点正好匹配单回路机床。
包装机械检修门
紧凑的 2 触点配置匹配包装设备典型的单/双通道简单回路,批量配套单点成本低。
成本敏感的 OEM 批量配套
只需 1-2 路安全触点的门锁点位,用 W3 替代多触点型号,整机成本立省一截。
接线空间受限的设备
仅头部触点(2C/)或仅主体触点(/2C)型号按走线方向选,狭小电柜和薄门框也能从容布线。
围栏门栓加锁改造
配 DXL 安全门栓组成栓加锁一体,老围栏门不用重新设计对孔,直接升级带锁定的安全联锁。
DX-W3 技术原理与工作机制

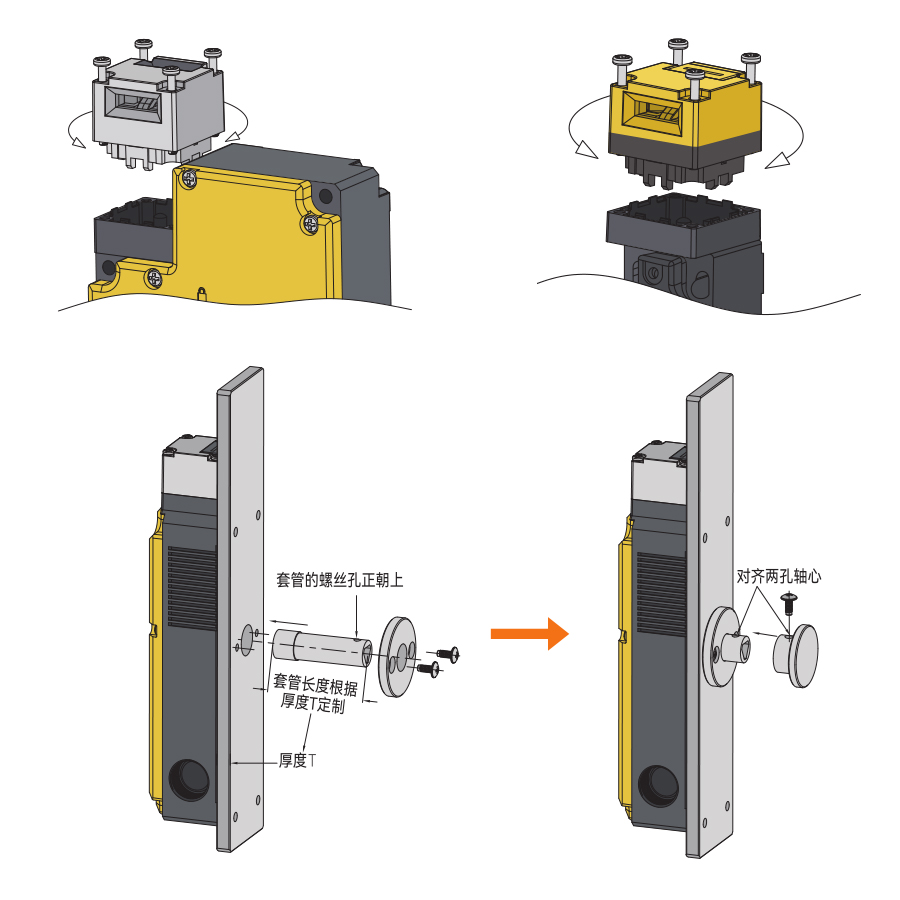

DX-W3 安装指南
DX-W3 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DX-W3 | 进口同等级款 |
|---|---|---|
| 定位与成本 | W 系列精简款,2 组触点 6 种组合,单点采购成本低 | 进口同类品牌入门款价格仍数倍于国产同配置 |
| 锁紧力 | 1300N,与自家 W2/W5 及国际主流门锁同力级 | 进口同类品牌同级产品锁紧力相当 |
| 触点质量 | 2 组镀金触点,低压小电流信号可靠 | 进口品牌同样采用镀金/贵金属触点 |
| 交期/服务 | 佛山现货为主,可开 13% 专票,热线 4000-808-929 本地支持 | 进口品牌期货为主,配件补购周期长 |
DX-W3 标配与选配配件
关于 DX-W3 的常见问题

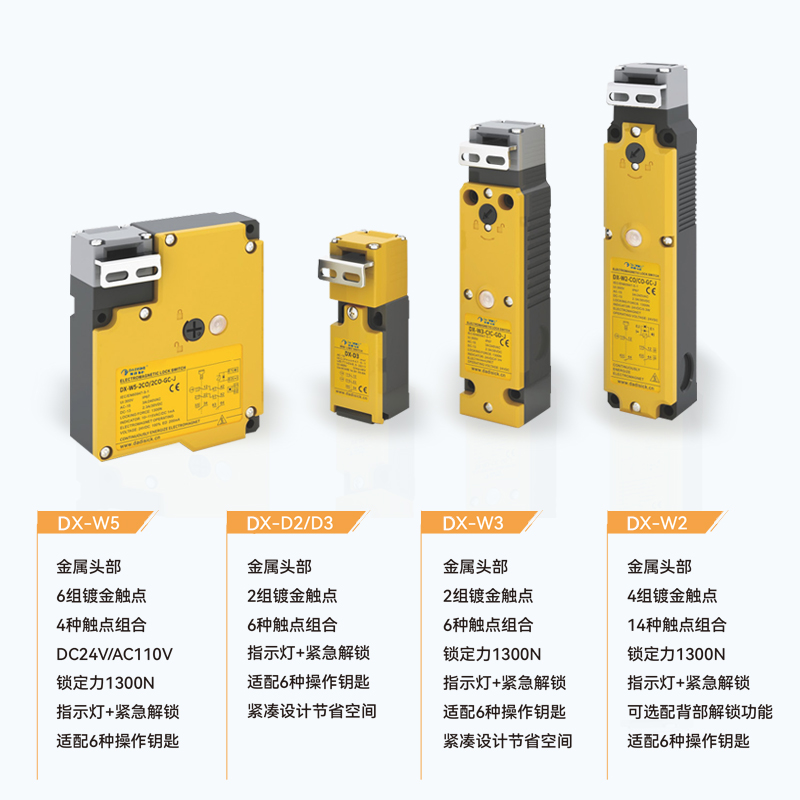

DX-W2、DX-W3、DX-W5 怎么选?
GD 和 GC 有什么区别?
型号里 /2C、2C/ 这种斜杠是什么意思?
2 组触点够用吗?什么时候该升级 W2?
断电了门还能打开吗?
电气寿命和工作温度是多少?
操作钥匙怎么配?
能替代进口品牌的经济型安全门锁吗?
符合什么安全标准?有认证文件吗?
起订量、交期和开票怎么安排?
