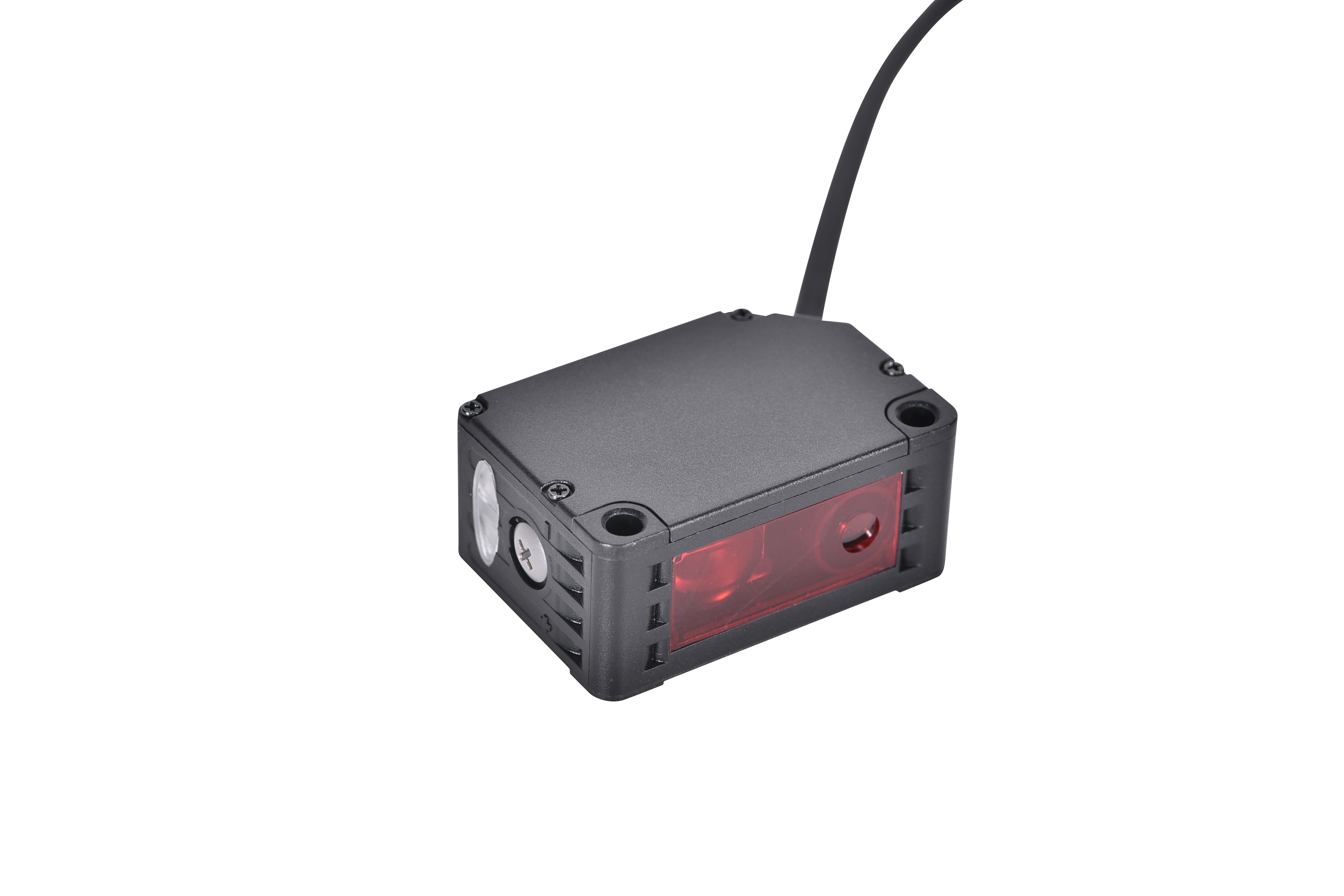

3C 电子 SMT 产线传感器应用指南：检测、定位与防护

3C 电子（手机、平板、可穿戴等）与 SMT 贴片产线，是工业检测中要求最苛刻的场景之一：节拍极快，要求传感器响应快；检测对象微小（元器件、引脚、连接器），要求检测精度高；很多对象是黑色、透明、反光或异形件，普通传感器难以稳定检测。因此 3C / SMT 产线的传感器选型，核心是「快、准、能检测难检测物」。

小光斑有助于限定检测位置，但 2mm 光斑不等于可保证检测所有 2mm 或更小物体。黑色目标还需足够回光，细光束遮挡还需实际遮光比例。光纤与槽型可用于狭小机构，但最小目标、重复定位和响应必须按具体型号与机械公差验证。

透明膜、玻璃和异形件的反射/透射随角度、褶皱与背景变化。应先验证目标与背景是否有稳定差异，再确定普通光电、专用透明检测或视觉方案。

PZ-CM10 / PZ-MK10 的公开资料展示 SET 示教、背景抑制应用和棕/蓝/黑三线输出。示教不等于已证实具备通用深度学习、OCR、条码解码或任意缺陷识别能力；不能把完整视觉系统的功能直接套到本体上。NPN/PNP 开关量只传达配置的检测状态，若需图像、字符、坐标、工业网络或诊断数据，必须另核具体硬件、协议与软件。

色标用于可区分的标记，位移用于表面位置等测量；平整度需多个位置与参考几何，缝隙或厚度还取决于具体结构。

LK-F 资料 中，最短中心距档 LK-F30 的重复精度为 10μm（0.01mm），并非 ±0.5μm。该指标附带 24V、+20℃、10ms、中心位置模拟输出及白纸目标等条件；其他档位不能沿用 F30 的数值。重复精度、线性度、分辨率和现场测量误差是不同指标，不能互相替代。采购应确认完整后缀和测量模式，并用有溯源参考的实际工件评估误差。

单个传感器测到的是自身到表面的距离，不会自动消除工件上下跳动。若用单头测厚，需要稳定且已知的基准面；若用上下双头，常见几何关系是厚度 = 已标定的两头基准间距 − 上表面距离 − 下表面距离，但前提是测点对应、采样同步、机架稳定且光学路径适配材料。热漂、倾斜、薄膜透光、表面散斑和采样滤波都应进入误差预算。

装配精密并不意味着危险较低。上下料、卡料和检修的可到达路径、停止能力与热/机械危险需要分别评估，再选择光幕、联锁或固定防护。普通槽型、光纤与位移传感器不因位置检测准确就可替代人员安全元件。

记录最小目标沿运动方向尺寸、光斑位置、目标速度、最短有物/无物时间及 PLC 滤波。分别测传感器输出和控制器接收，不只确认静态亮灯。小件候选：BGS-CX61、对射光纤；原点候选：DD-L25/45。
