DQB 超薄安全光幕｜15×30mm轻薄机身｜20/40mm光轴间距
DQB 对射式光幕｜按光轴间距、检测能力和输出版本选型
| 工作原理 | 穿透式红外 LED 调制 |
| 光轴数 (n) | 4 ~ 32 轴（K=20 起步 6 轴 / K=40 起步 4 轴） |
| 环境光抗扰 | ≥ 10,000 Lux（入射角 ≥ 5°） |
| 供电 | DC 12/24V，AC 110-220V（配控制器） |
| 通道能力 | Sink ≤ 500mA / 通道 ≤ 200mA（典型） |
| 保护 | 短路 / 过流 / 过载 / 反接 |
DQB 产品详解
DQB 系列采用对射式光电检测。选型必须同时确认有效保护高度、发射与接收器之间的距离、目标检测能力、输出版本、现场干扰和安装空间，不能仅凭机床吨位或产品价格决定。

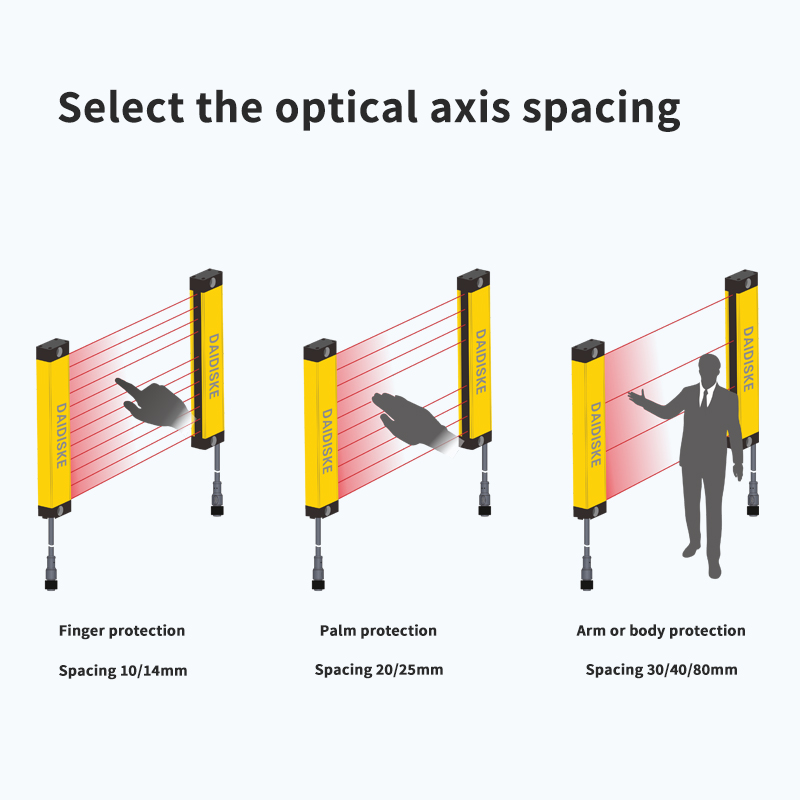

光轴间距与检测能力分开看。 本地厂家资料画册第69–70页列光轴间距为10 / 20 / 40 mm（标准型号表列20/40 mm；10 mm订货规格另行确认）；技术表中的“检测精度”为18 / 28 / 48 mm，分别对应10 / 20 / 40 mm间距。这里保留原表用语，它不是尺寸测量的±误差，也不能把间距直接写成可检测物直径。人员防护所用试棒及检测能力应与该具体型号的有效技术文件一致。

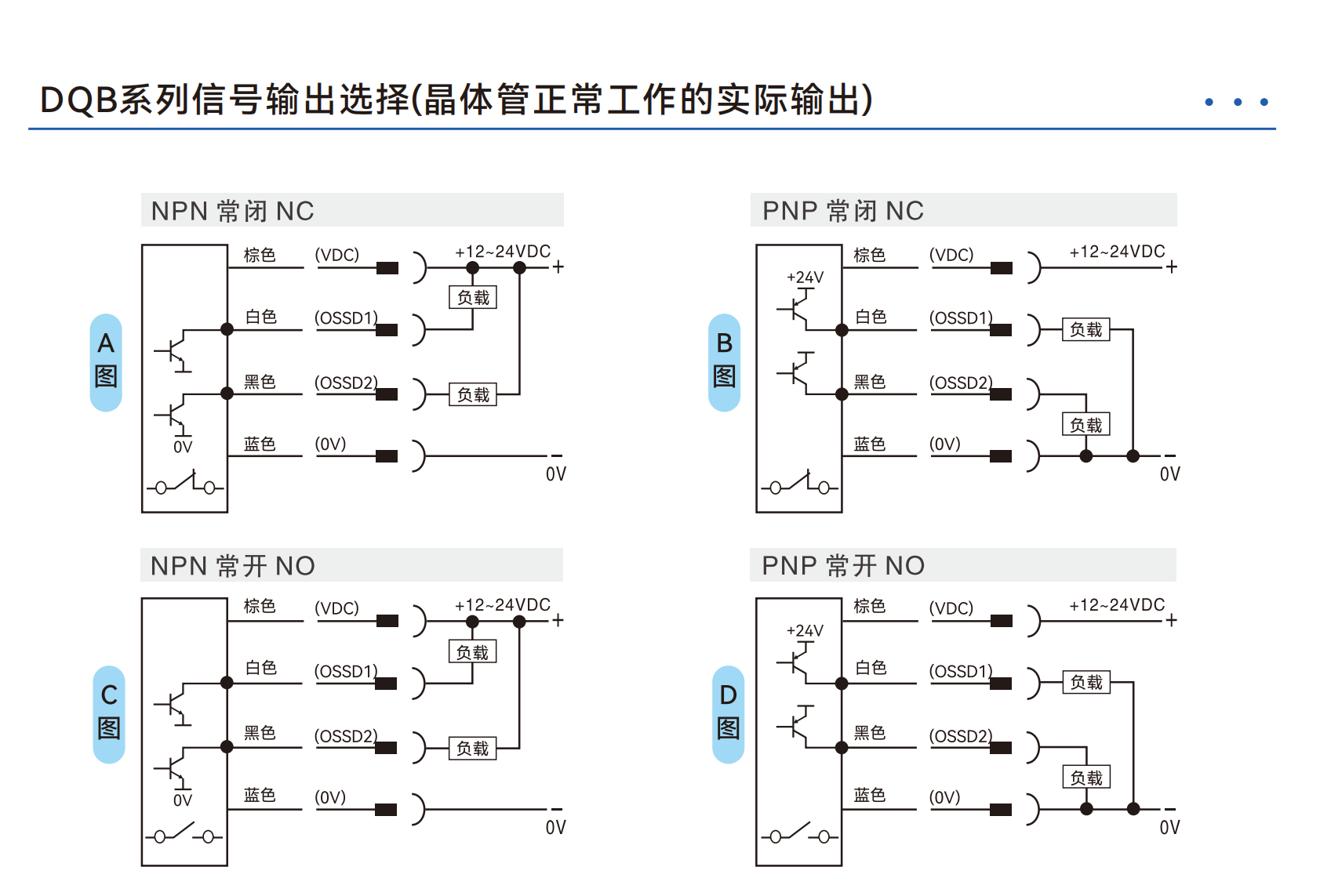

输出配置。 NPN/PNP晶体管输出，常开/常闭按订货代码确认；不得默认所有版本均有双OSSD、EDM或消隐。A/B/C/D信号代码在所核画册中分别为NPN常闭、PNP常闭、NPN常开、PNP常开；同一型号串的距离代码可能也使用字母，须按字段位置解读，不能只看最后一个字母。
覆盖与集成。 H =（光束数n−1）× 光轴间距K。H是有效保护高度，不是外壳总长；安装时还须检查端部、下方、上方与侧面的可达开口。 安全等级须依据有效证书的适用型号、实际配置及完整安全功能验证确认；接入安全继电器不会自动提高上游传感器的检测能力或认证等级。
为什么选择 DQB
间距与检测能力分别核对
10 / 20 / 40 mm（标准型号表列20/40 mm；10 mm订货规格另行确认）；最小可检测目标应另查具体规格。
按输出版本配线
NPN/PNP晶体管输出，常开/常闭按订货代码确认；不得默认所有版本均有双OSSD、EDM或消隐
按有效保护高度选型
H =（光束数n−1）× 光轴间距K。H是有效保护高度，不是外壳总长；安装时还须检查端部、下方、上方与侧面的可达开口。
原始规格与接线可下载

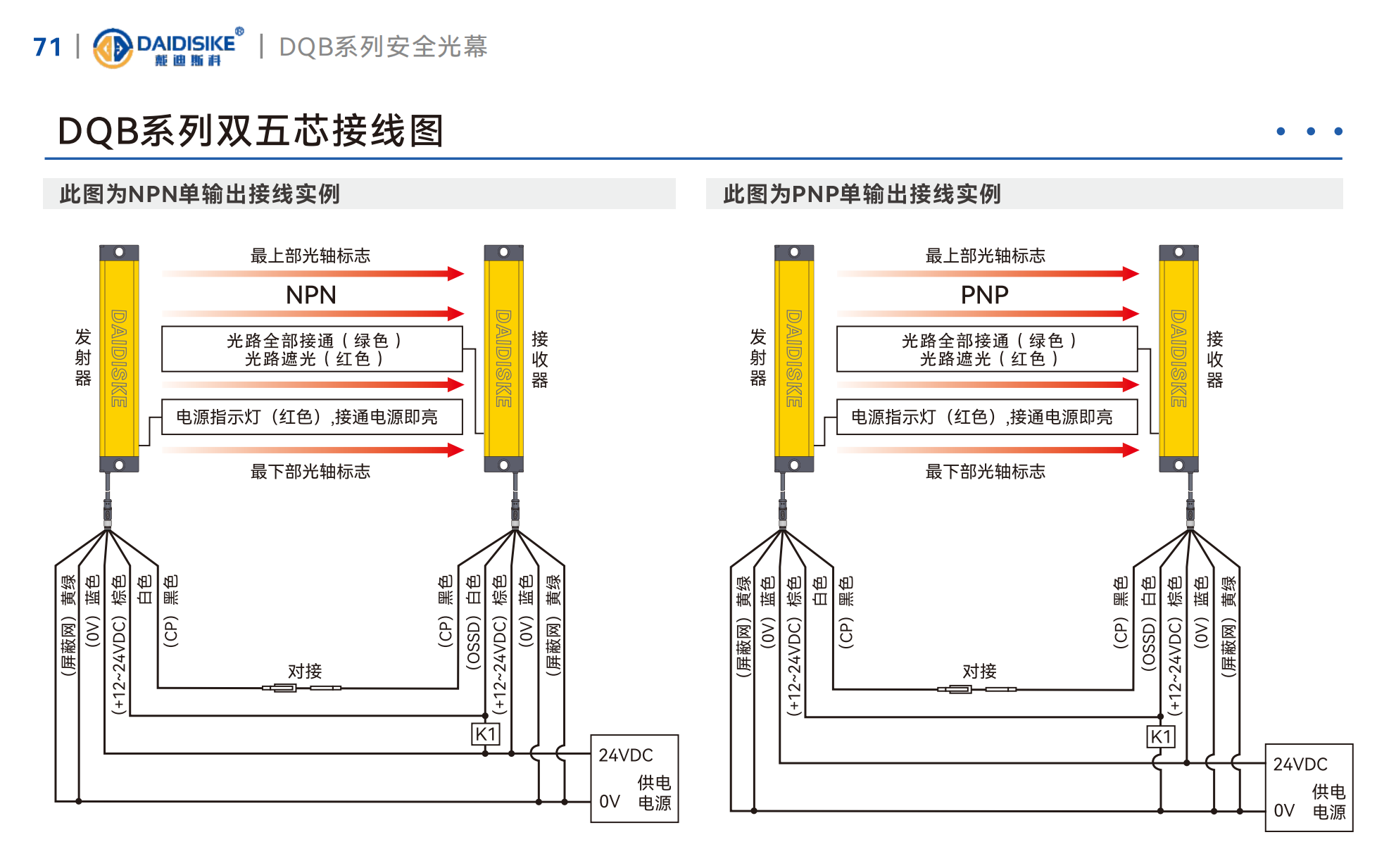

画册第69–70页提供型号、尺寸、输出图；正式交付以受控版本为准。
器件与整机验证分开
安全等级须依据有效证书的适用型号、实际配置及完整安全功能验证确认；接入安全继电器不会自动提高上游传感器的检测能力或认证等级。
DQB 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 工作原理 | 穿透式红外 LED 调制 |
| 光轴数 (n) | 4 ~ 32 轴（K=20 起步 6 轴 / K=40 起步 4 轴） |
| 环境光抗扰 | ≥ 10,000 Lux（入射角 ≥ 5°） |
电气参数
| 供电 | DC 12/24V，AC 110-220V（配控制器） |
| 通道能力 | Sink ≤ 500mA / 通道 ≤ 200mA（典型） |
| 保护 | 短路 / 过流 / 过载 / 反接 |
| 连接 | M12 防水航空插头 |

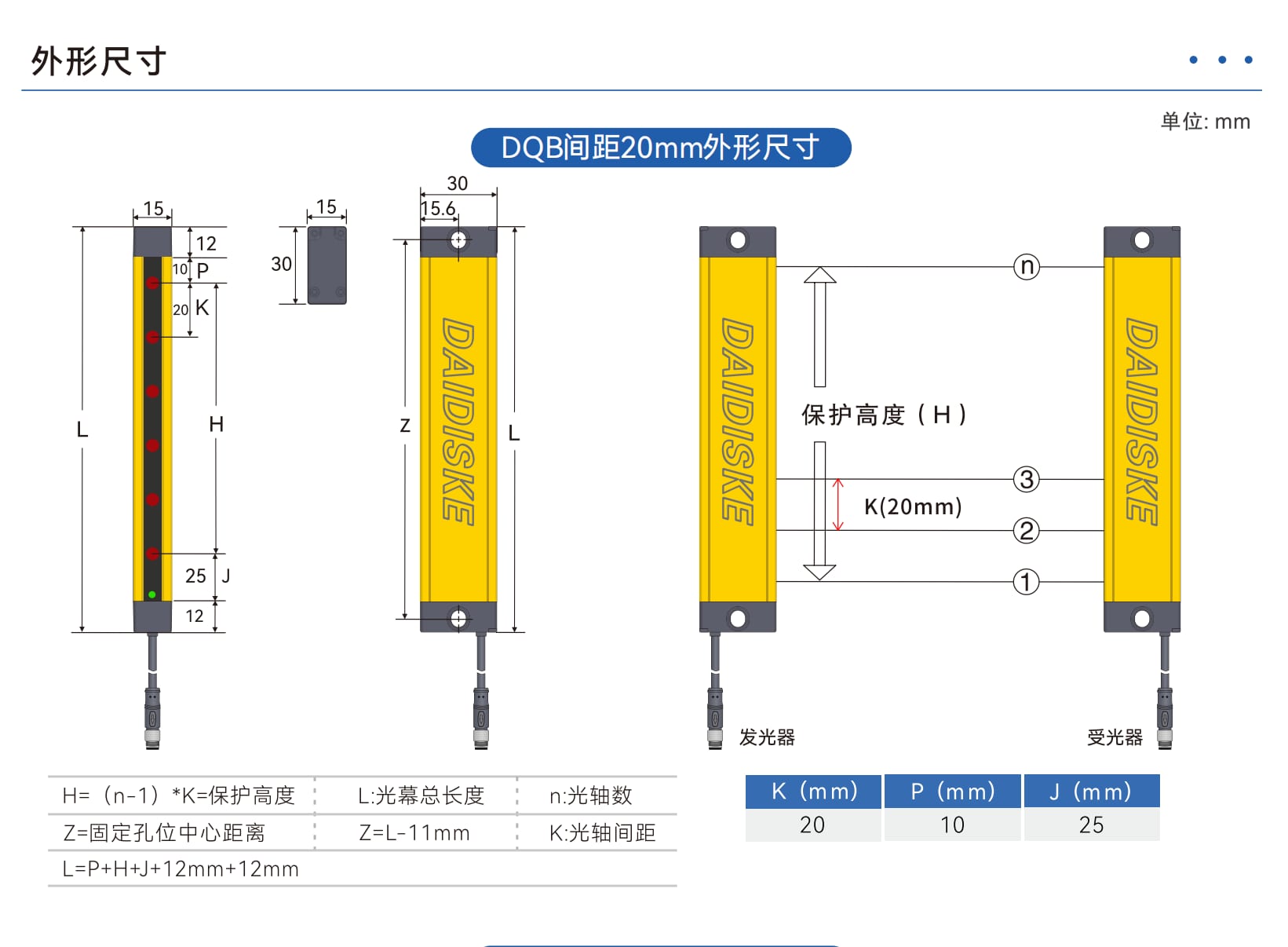

机械参数

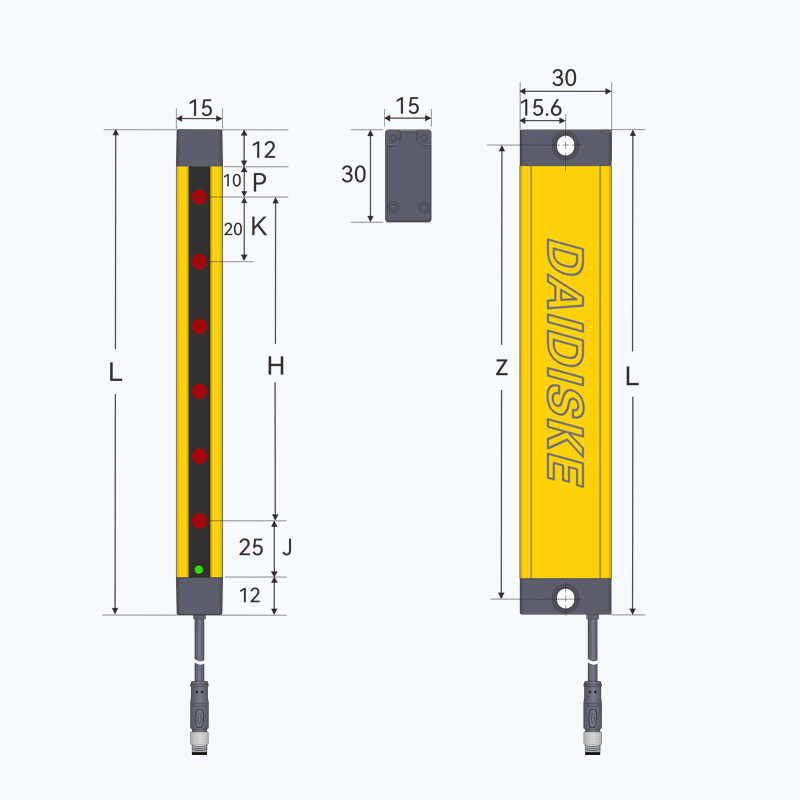

| 机身截面 | 15 × 30 mm（机身轻薄） |

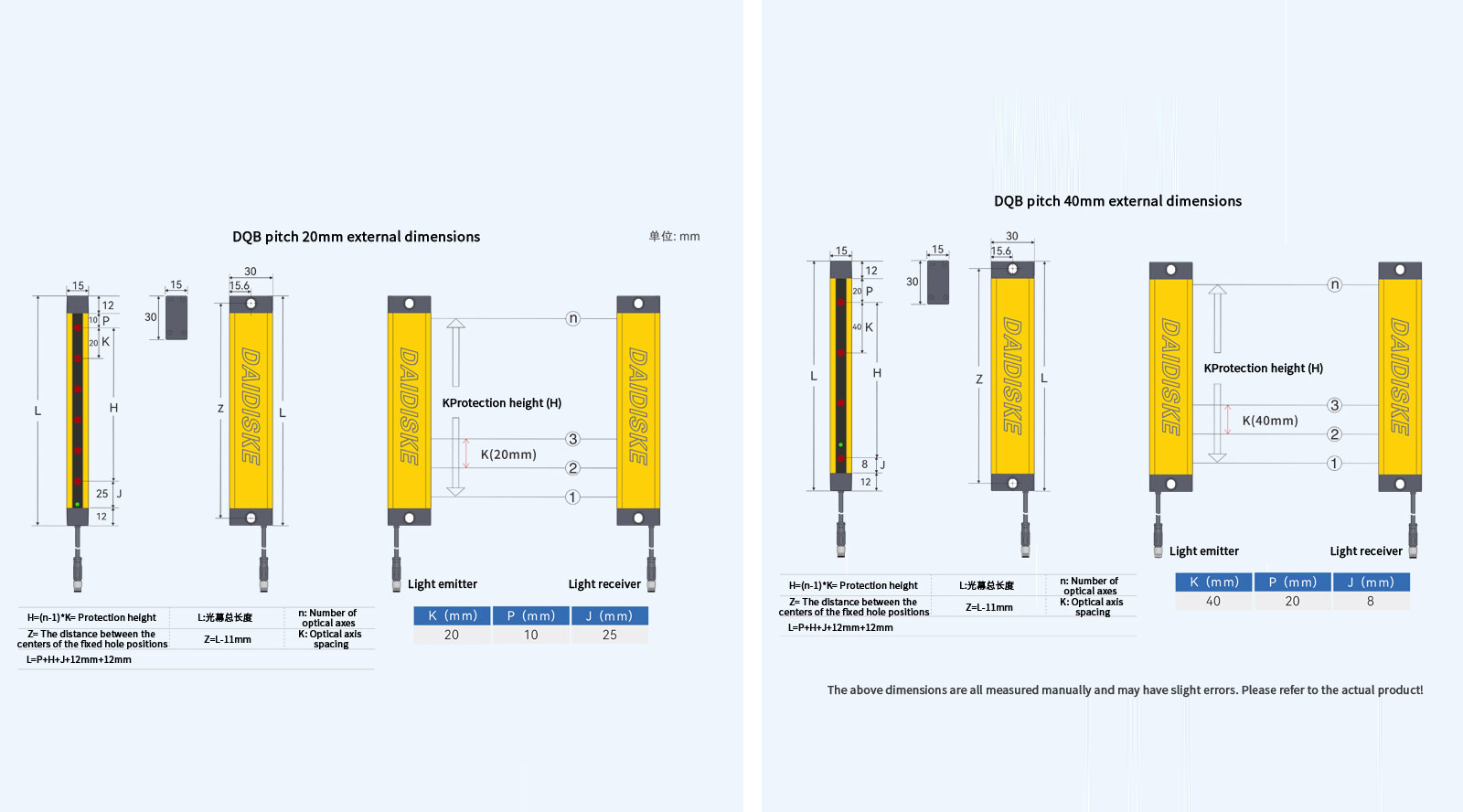

| 整机长度 (L) | L = H + 59mm（K=10/20）/ +52mm（K=40） |
| 外壳材质 | 航空铝合金 CNC 加工 + ABS 工程塑料 + PC 光学窗 |
| 防护等级 | IP65 |
| 工作湿度 | 35 ~ 85% RH |
资料与安全应用
| 体系与产品区分 | ISO 9001管理体系、EMC电磁兼容与产品功能安全证明用途不同，不能互相替代 |
| 完整安全功能 | 检测、逻辑、执行、反馈及复位应按风险要求设计验证；单个器件不能保证整机达标 |
| 安全距离计算依据 | 按项目适用标准版本、接近方式、最小检测能力及最不利总停止时间核算 |
资料核对与选型
| 光轴间距 | 10 / 20 / 40 mm（标准型号表列20/40 mm；10 mm订货规格另行确认） |
| 检测能力（原表称检测精度） | 18 / 28 / 48 mm，分别对应10 / 20 / 40 mm间距 |
| 响应时间 | ≤15 ms（所核画册技术参数；项目计算取交付版本的最不利值） |
| 检测距离 | 按完整距离代码及交付资料确认；同一画册中的型号代码和参数表存在范围口径差异，不将单一范围外推全系 |
| 输出配置 | NPN/PNP晶体管输出，常开/常闭按订货代码确认；不得默认所有版本均有双OSSD、EDM或消隐 |
| 同步与功能选项 | 按完整型号接线图确认；不得默认具有光同步、EDM、Muting或Blanking |
| 保护高度 | H =（光束数n−1）× 光轴间距K。H是有效保护高度，不是外壳总长；安装时还须检查端部、下方、上方与侧面的可达开口。 |
| 安全应用条件 | 安全等级须依据有效证书的适用型号、实际配置及完整安全功能验证确认；接入安全继电器不会自动提高上游传感器的检测能力或认证等级。 |
DQB 型号尺寸参考表

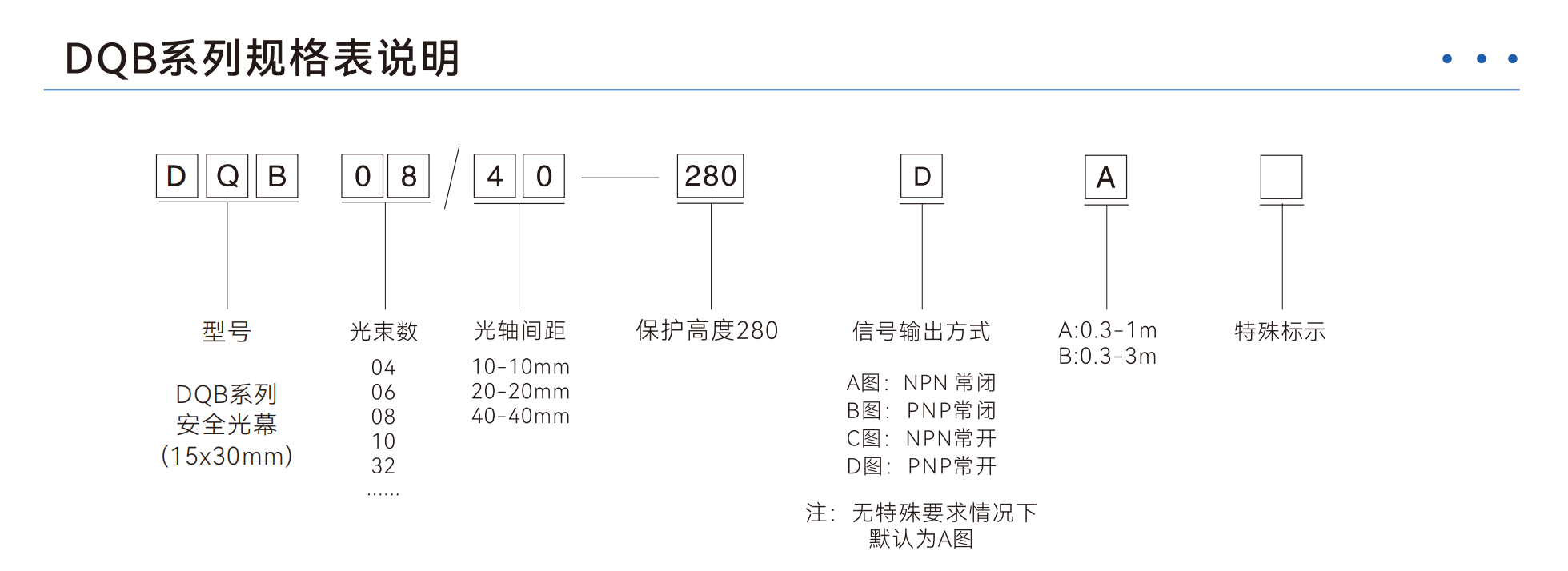

严格照 2026 版戴迪光栅画册《DQB 系列规格一览表》（P69）列出全部 29 个标准型号。DQB 机身仅 15×30mm，为侧面超薄款。保护高度 H = 光轴间距 K ×（光束数 n − 1）；光幕高度 l = H + 59（K=20）或 H + 52（K=40）。型号编码：DQB{光束数2位}/{光轴间距}-{保护高度} + 输出代码 + 检测距离代码，例 DQB08/40-280-D-A。输出代码：A = NPN 常闭、B = PNP 常闭、C = NPN 常开、D = PNP 常开；无特殊要求默认 A 图。检测距离代码：A = 0.3-1m、B = 0.3-3m。另：画册技术参数页列有 10mm 间距（光束数 6~32），但规格一览表未印该档标准型号，需订做的请联系客服确认。 本表用于型号、几何与订货资料核对；光轴间距K不等于检测能力d，型号行不证明认证或整机防护合格，当前供货以确认的型号及图纸为准。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出代码 | 检测距离 |
|---|---|---|---|---|---|
| 6 | 100 | 159 | DQB06/20-100 | A / B / C / D | 0.3-3m |
| 8 | 140 | 199 | DQB08/20-140 | A / B / C / D | 0.3-3m |
| 10 | 180 | 239 | DQB10/20-180 | A / B / C / D | 0.3-3m |
| 12 | 220 | 279 | DQB12/20-220 | A / B / C / D | 0.3-3m |
| 14 | 260 | 319 | DQB14/20-260 | A / B / C / D | 0.3-3m |
| 16 | 300 | 359 | DQB16/20-300 | A / B / C / D | 0.3-3m |
| 18 | 340 | 399 | DQB18/20-340 | A / B / C / D | 0.3-3m |
| 20 | 380 | 439 | DQB20/20-380 | A / B / C / D | 0.3-3m |
| 22 | 420 | 479 | DQB22/20-420 | A / B / C / D | 0.3-3m |
| 24 | 460 | 519 | DQB24/20-460 | A / B / C / D | 0.3-3m |
| 26 | 500 | 559 | DQB26/20-500 | A / B / C / D | 0.3-3m |
| 28 | 540 | 599 | DQB28/20-540 | A / B / C / D | 0.3-3m |
| 30 | 580 | 639 | DQB30/20-580 | A / B / C / D | 0.3-3m |
| 32 | 620 | 679 | DQB32/20-620 | A / B / C / D | 0.3-3m |
当前显示 K = 20 mm 共 14 条规格，表格内可上下及左右滚动；2 档合计 29 条规格，可导出后核对。光轴间距不能直接当作检测能力；具体可订货组合、尺寸、输出与防护适用性须按确认图纸和手册核实。
DQB 典型应用行业
精密自动化装配工位
精密自动化装配工位可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
电子产品测试线
电子产品测试线可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
实验室自动化设备
实验室自动化设备可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
医疗器械装配
医疗器械装配可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
3C 电子流水线
3C 电子流水线可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
精密机械加工
精密机械加工可作为项目评估场景。先确认危险运动能及时停止、所有进入路径被覆盖，再核对本型号输出与安全控制系统的兼容性；不能只按吨位或行业名称认定适用。
DQB 技术原理与工作机制

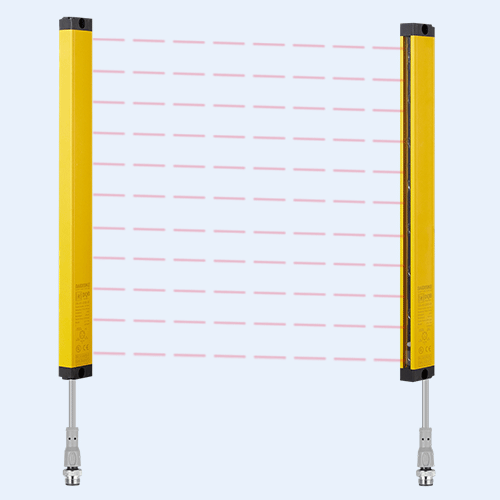

DQB 由发射器与接收器形成一组平行光束，通过接收状态变化给出输出。是否有一组或两组输出、测试脉冲、故障诊断及外部设备监控，应按实际交付版本确认，不能用“内部每4ms自检”“加继电器自动升级双OSSD”等通用描述替代手册。安全等级须依据有效证书的适用型号、实际配置及完整安全功能验证确认；接入安全继电器不会自动提高上游传感器的检测能力或认证等级。
DQB 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比，戴迪斯科 DQB 在核心性能上比肩进口、价格优势明显、本土化服务更强。
| 对比维度 | 戴迪斯科 DQB | 进口同等级款 |
|---|---|---|
| 对比依据 | 提供完整型号、当前手册、输出与检测能力资料供项目验证 | 同样按完整型号和版本比较；系列名称、价格或品牌不能代替兼容性验证 |
DQB 标配与选配配件
关于 DQB 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
DQB光轴间距就是最小检测物吗？
DQB是单输出还是双输出？
加配DQSRN或DA31就一定达到PL e吗？
怎么计算保护高度？
安装完成如何验收？
选型或报价前提供什么？
