色标传感器怎么选？印刷包装色标定位完整选型指南

色标传感器（也叫光标传感器、定位传感器）是印刷机、制袋机、贴标机、模切机等包装设备的关键检测元件。它通过识别包装材料、标签、薄膜上预印的「色标」（一段特定颜色的标记），输出定位信号给设备控制系统，实现自动横切、定位、纠偏。色标传感器的核心能力是「分辨色标与背景的颜色 / 灰度差异」——差异越小、印刷速度越快，对传感器的要求越高。

色标检测应比较标记与底色的光学对比。不同光源可能改善特定颜色组合，但 RGB 或自动选光也不能保证所有材料稳定。FS-S72 的具体学习方式按其说明操作；避免把所有色标产品的自动选色、多通道或储存能力混为一谈。透明、镜面和低对比度材料仍应寄样验证。

FS-S72 原始规格图给出 18–28mm 检测窗口。JNS 分型号：W70 为 30–70mm，W500 为 50–500mm，并非一个型号覆盖整段。PZ-LX101 的现有展示资料存在参数单位及图文混用问题，订货前应取得与实物一致的型号手册，不沿用旧文的 30–100mm 远距描述。安装应把材料抖动后的位置仍保持在可靠窗口内。

例如色标沿运动方向长 4mm，线速度 200m/min，理想经过时间约 1.2ms。必须同时满足检测响应、无标恢复时间、控制器输入滤波和采样链路，不能只比较一个传感器数值。FS-S72 规格图为响应时间 ≤200μs，不是旧文的 0.1ms；其他型号和速度档分别核对，不能从错误的 μm 单位猜响应时间。

传感器输出应按 PLC 输入电路核对，不以控制器品牌推导兼容；多色标独立分类要另核通道、存储和输出功能。

FS-S72现有供电资料存在版本口径差异，不能只凭系列名称给所有版本统一电压。下单前应取得与完整型号、实物铭牌一致的当前供电和接线说明；NPN/PNP按控制器输入电路选择，不根据PLC品牌猜兼容。

寄样不只寄一张颜色好看的照片。建议提供真实材料和色标/底色组合，说明透明或覆膜、表面光泽、标记尺寸与间隔、最高/最低线速、材料抖动和可用安装空间。经常切换的材料批次、最浅色标与最难区分的底色也应纳入。

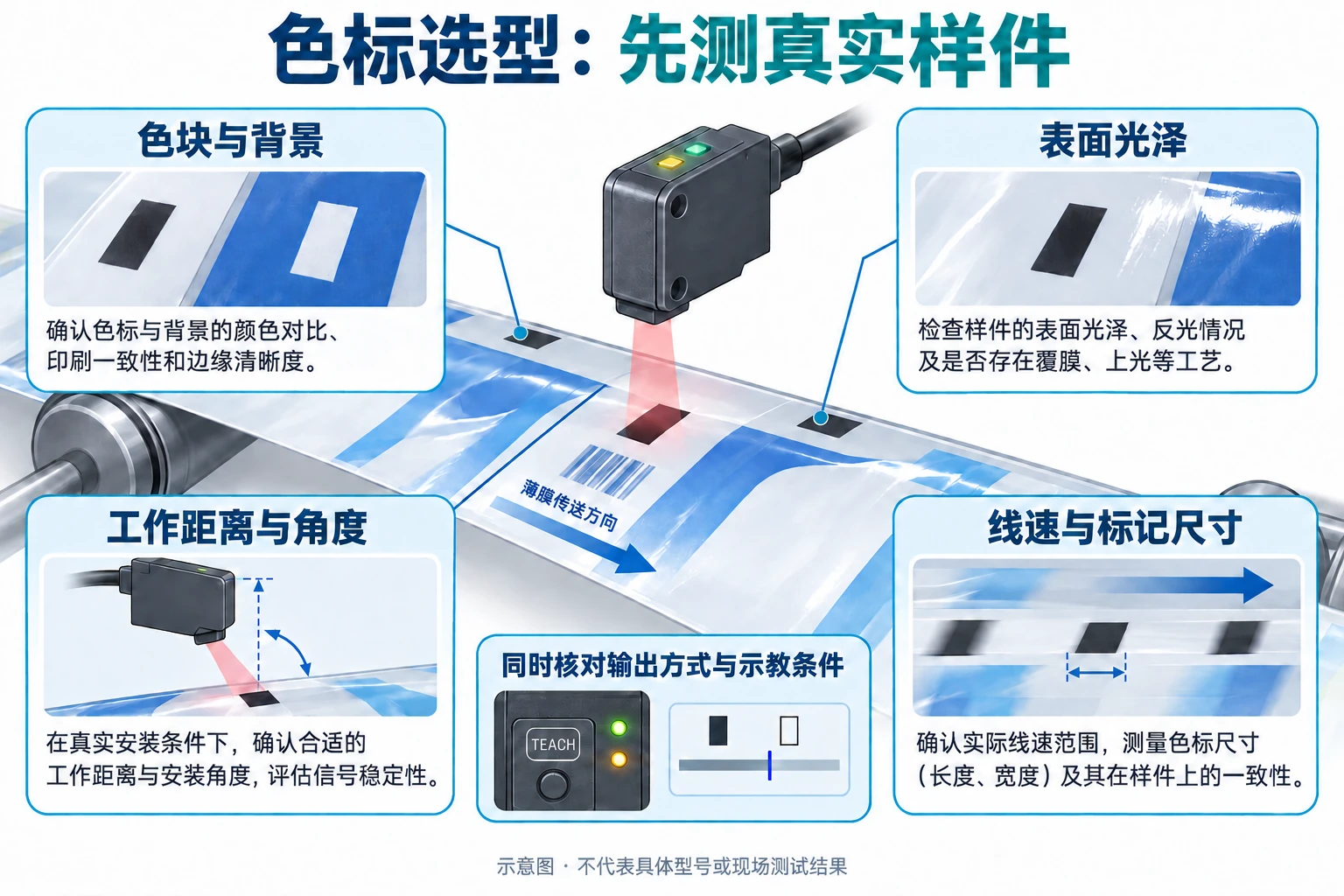

先用FS-S72资料核对近距候选条件；安装空间需要不同距离时，再按JNS-W70/W500资料分别评估。图为样件测试示意图，不是客户现场照片或已经完成的试验记录；其中布局不代表某型号已验证的距离或角度。

色标沿运动方向宽度 ÷ 线速度得到的是理想经过时间，不是全部可用时间；还要核光斑、传感器 ON/OFF 响应、输入滤波、扫描与触发定位。用最浅标、最暗底、反光膜、最大抖动和最高速分别试验。近距候选：FS-S72；远距候选：JNS-W70/W500。PZ-LX101需先确认一致版本资料，不能把含错单位的图片当成响应依据。

色标检测需按真实背景、色块、光泽、速度及工作距离测试；确认准确型号、输出和示教方式，不用颜色相似的图片判断产品相同。

目录按网站现行产品记录整理，代表可查阅的系列，不是全部配置均有现货或已经通过相同测试的承诺。资料不完整或不同版本冲突时，应先确认交付文件再接线、采购或验收。
