PZ-LX101 智能型色标传感器｜RGB 三色 LED · 8-25mm
RGB 三色 LED 光源 · 最佳检测距离 8-25mm · 各种颜色可检测 · 延时可调
| 在售型号 | PZ-LX101 NPN（8-25mm）、PZ-LX101 PNP（8-25mm）、JNS-LX101 NPN 智能型（8-35mm）、JNS-LX101 PNP 智能型（8-35mm） |
| 产品名称 | 数显色标传感器（戴迪斯科 DAIDISIKE） |
| 类型 | 一个输出口，导线引导式 |
| 控制输出 | 一个输出口 |
| 光源 | 4 元素发光二极管体（RGB 三色 + 白光） |
| 检测距离 | PZ-LX101：8 ~ 25 mm；JNS-LX101 智能型：8 ~ 35 mm |
PZ-LX101 产品详解
PZ-LX101 是戴迪斯科智能型色标传感器，采用 RGB 三色 LED 光源（红 / 绿 / 蓝）+ 高灵敏接收，最佳检测距离 8-25mm，通过比较色标与背景的颜色反差识别各种颜色色标，输出延时可调（适配不同产线节拍与 PLC 逻辑），NPN/PNP NO/NC 输出。专为印刷包装机色标定位裁切、纺织印染色标跟踪、标签 / 二维码 / 烟标贴标位置识别、自动化分拣线颜色分拣等场景设计。
为什么选择 PZ-LX101
RGB 三色 LED 全色识别
红 / 绿 / 蓝三色光源 + 三色接收，各种颜色色标可检测。
8-25mm 最佳检测距离
近距离智能色标定位，适配常规印刷 / 包装工位。
延时可调
输出延时可调，适配不同产线节拍与 PLC 逻辑。
高速响应
高速色标识别，适应快速运动料带。
NPN / PNP 输出
NPN / PNP、NO / NC 可选，适配各类 PLC。
IP67 防护
工业现场油污 / 粉尘环境适用。
PZ-LX101 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
型号与类型
| 在售型号 | PZ-LX101 NPN（8-25mm）、PZ-LX101 PNP（8-25mm）、JNS-LX101 NPN 智能型（8-35mm）、JNS-LX101 PNP 智能型（8-35mm） |
| 产品名称 | 数显色标传感器（戴迪斯科 DAIDISIKE） |
| 类型 | 一个输出口，导线引导式 |
| 控制输出 | 一个输出口 |
光学参数
| 光源 | 4 元素发光二极管体（RGB 三色 + 白光） |
| 检测距离 | PZ-LX101：8 ~ 25 mm；JNS-LX101 智能型：8 ~ 35 mm |
| 检测方式 | MARK 光强度检测 / C 颜色自动匹配检测 / C1 颜色 + 光亮值检测（三种模式） |
| 反应时间 | MARK 模式 50 μs；C 与 C1 模式 130 μs |
| 工作环境亮度 | 白炽灯最大 20,000 lux；日光最大 30,000 lux |
电气参数
| 电源电压 | DC 12 ~ 24V ±10%，浮动比率（P-P）最大 10%，等级 2 |
| 输出方式 | NPN 输出型 / PNP 输出型（订货时选定） |
| 输出选择 | LIGHT-ON / DARK-ON（开关选择） |
| 功率消耗 | 标准模式最大 300 mW（最大电压 24V） |
功能参数

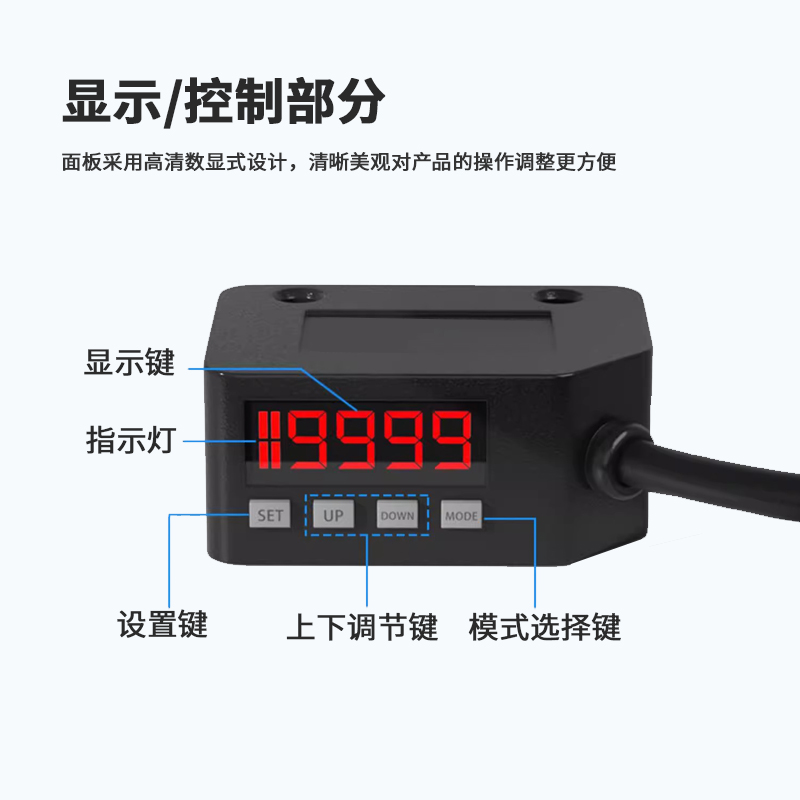

| 显示指示器 | 操作指示灯：红色发光二极管；双重数位监视器：双重 7 位数展示——阈值（4 位数绿色 LED）与当前值（4 位数红色 LED）同时点亮，当前范围值 0 ~ 9999 |
| 延时功能 | 断开延时计时器 / 开启延时计时器 / 单次计时器 / 开启延时单次计时器，四种可选；计时时长可设 1 ms ~ 9999 ms |

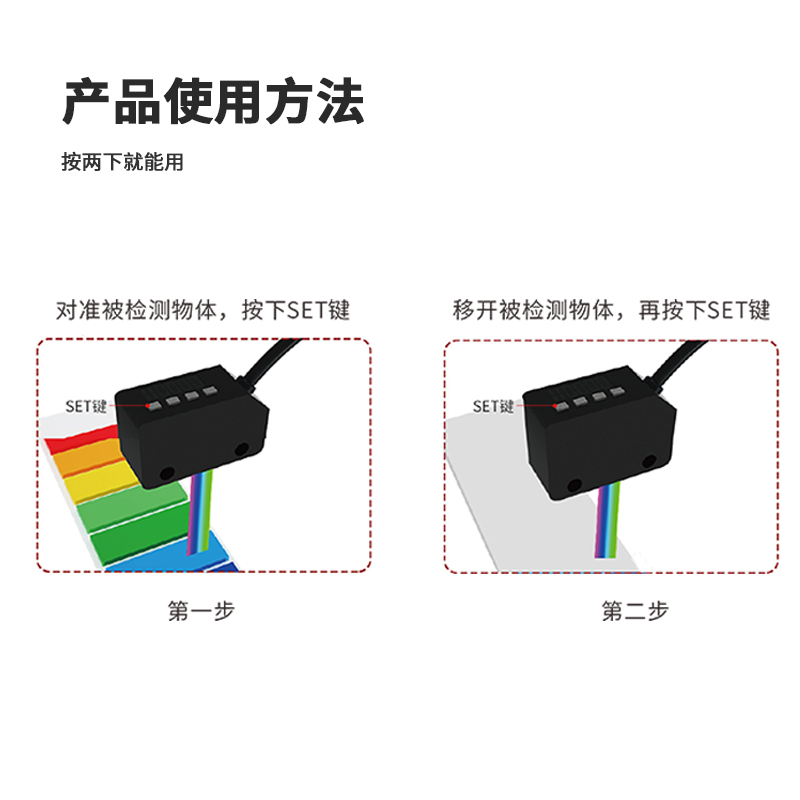

| 自学习（T-2P 两点） | 主菜单选 T-2P：光斑对准待检色标按 SET，再对准背景按 SET 即完成。学习后 C / C1 模式发出 RGB 三色光，MARK 模式自动从 RGB 中挑出最适合的一种（R 红 / G 绿 / B 蓝） |
| 自学习（T-1P 单点） | 主菜单选 T-1P：光斑对准待检色标按 SET 即完成，阈值自动设定为 950 |
机械与环境
| 外形尺寸 | JNS-LX101：57 × 60 × ─ mm（镜头段 25mm + 机身段 35mm） |
| 环境温度 | -10 ~ +55 ℃（无冻结） |
| 耐振动性 | 10 ~ 55Hz，双重振幅 1.5mm，X / Y / Z 三轴各 2 小时 |
| 防护等级 | IP67 |
订货与服务
| 售后服务 | 质保一年 |
PZ-LX101 全部型号规格表
LX101 数显色标传感器在售 4 个标准型号，分 PZ-LX101 基本型与 JNS-LX101 智能型两个系列，每个系列各有 NPN / PNP 两种输出。两系列共用同一套核心规格：4 元素发光二极管体光源、MARK（光强度）/ C（颜色自动匹配）/ C1（颜色+光亮值）三种检测模式、双重 7 位数显（阈值绿色 + 当前值红色，范围 0~9999）、四种延时计时器（1ms~9999ms 可设）、T-2P 两点自学习与 T-1P 单点自学习（阈值自动设为 950）、LIGHT-ON / DARK-ON 开关选择、DC 12-24V 供电。两系列的差别只在检测距离：PZ 系列 8-25mm，JNS 智能型 8-35mm。订货请注明系列 + 输出类型。
| 产品型号 | 系列 | 输出方式 | 检测距离 | 光源 / 检测模式 | 备注 |
|---|---|---|---|---|---|
| PZ-LX101 NPN | PZ-LX101 基本型 | NPN 输出型 | 8 ~ 25 mm | 4 元素发光二极管体 · MARK / C / C1 | 一个输出口，导线引导式 |
| PZ-LX101 PNP | PZ-LX101 基本型 | PNP 输出型 | 8 ~ 25 mm | 4 元素发光二极管体 · MARK / C / C1 | 一个输出口，导线引导式 |
当前显示 PZ-LX101 基本型 共 2 个型号，表格内可上下滚动； 四档合计 4 个型号，点上方按钮可一次性导出全部。
PZ-LX101 典型应用行业
PZ-LX101 技术原理与工作机制
PZ-LX101 采用 RGB 三色 LED 光源（红 / 绿 / 蓝）+ 三色接收器架构。三色 LED 照射被测物表面，接收器分别比较红、绿、蓝三通道的反射亮度值，通过色彩差异识别色标与背景，对各种颜色的色标都能稳定区分。最佳检测距离 8-25mm，输出延时可调（适配不同产线节拍与 PLC 逻辑），采用 NPN/PNP 漏/源型开关输出（可配 NO 或 NC），适配不同 PLC 输入类型。
PZ-LX101 安装指南
传感器可采用直接固定或支架安装，最佳检测距离 8-25mm，安装时让光斑对准色标经过的轨迹、并与运动方向保持一致以提升定位精度，并按现场料带与色标做识别灵敏度调试。配线时根据现场 PLC 类型选择 NPN 或 PNP 输出型号，避免接线错误导致信号无法被读取。供电 DC 10-30V，建议就近配置工业级电源。防护等级 IP67，适合印刷包装机、印染车间、贴标 / 分拣线等工业现场使用；如长期在高温潮湿环境运行，应定期检查光学面清洁度。
关于 PZ-LX101 的常见问题
FS-72 和 PZ-LX101 怎么选？
