PL e、Cat.4、SIL3 有什么区别？机械安全等级与验证要点

PL e、Cat.4、SIL3 不是三个可以直接画等号的产品标签。PL 是 ISO 13849 体系的性能等级，Cat. 是安全相关控制部分的类别，SIL 是相应功能安全体系的安全完整性等级。选型时先说明是哪一项安全功能、采用什么标准与版本，再讨论目标等级和实现证据。

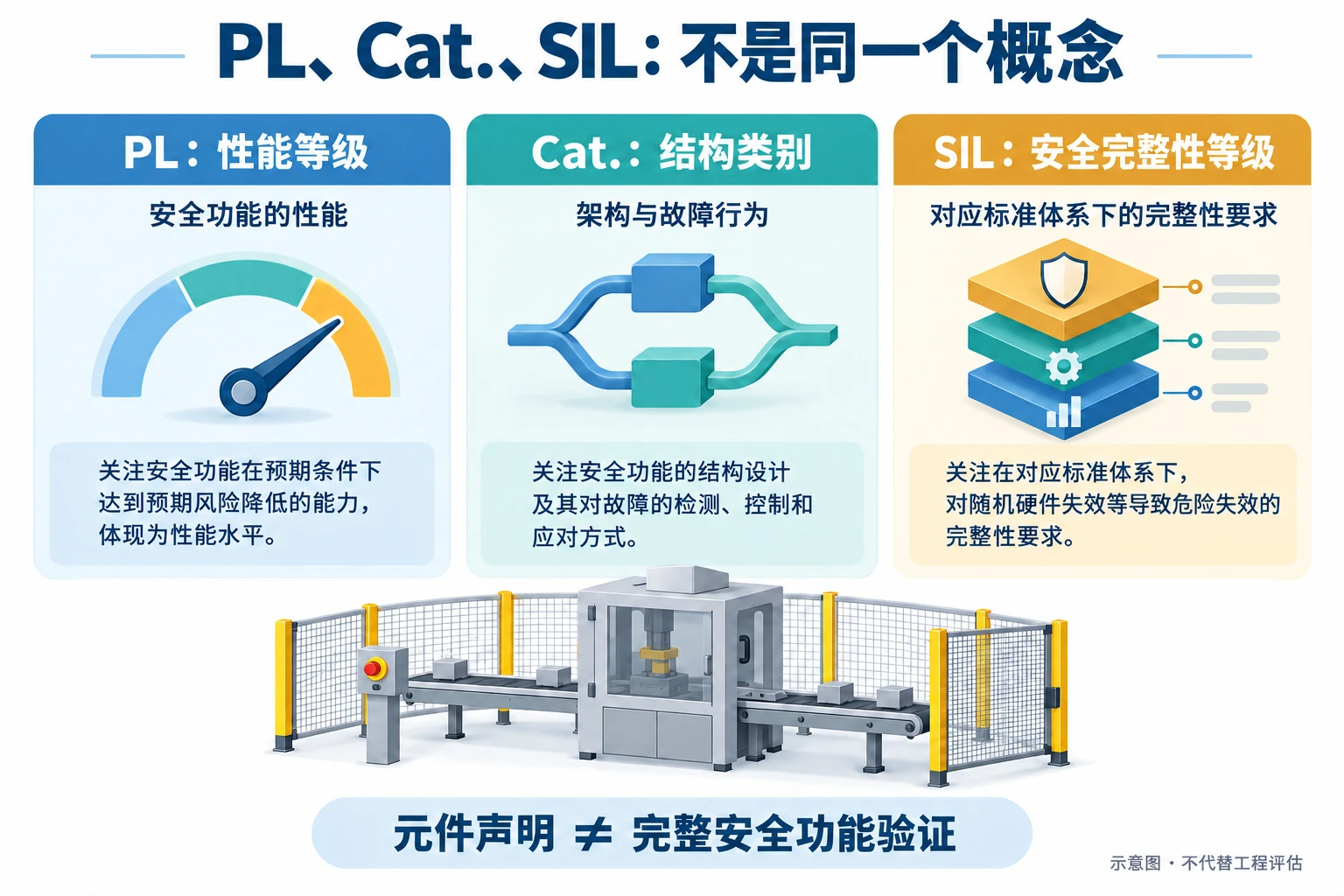

例如“打开防护门后停止主轴，并防止意外重启”是一项待定义和验证的安全功能。传感器、逻辑和执行元件共同参与，单个部件的声明不能代替完整功能的结论。下图只帮助区分概念，不是设备认证或施工图。

PL（Performance Level）用于说明安全相关控制部分执行规定安全功能的能力，分为 a、b、c、d、e 五档。PLr 表示风险评估后确定的所需性能等级；实际达到的 PL 则要由设计、计算和验证证明，不能先选一个标着 PL e 的部件，再把整台机器命名为 PL e。

核对 PL 不只看双通道。还应结合结构类别、元件可靠性数据、诊断覆盖、共因失效措施、系统性失效防控及使用条件。参数要对应完整型号和资料版本；概率指标不是“允许发生几次事故”或保证寿命。国内项目可核对现行 GB/T 16855.1-2025，并识别设备专用要求。

Cat.（Category）描述安全相关控制部分的结构及故障行为等要求，类别包括 B、1、2、3、4。它不是产品质量的星级，也不是只要接两根线就能获得的认证。Cat.4 对故障下保持安全功能及故障检测等有严格要求，必须按所采用标准的完整条件核查。

类别是确定 PL 时的重要组成，而不是全部。仅凭“Cat.4 架构”或“两只接触器”仍不能跳过可靠性数据、诊断、共因失效、软件和验证。工程资料应记录：类别采用的依据、各通道组成、能检测哪些故障、何时检测、故障后系统如何进入安全状态；不能只在图纸角落写一个 Cat.4。

SIL（Safety Integrity Level）需要连同采用的标准、应用方式和功能边界一起阅读。机械安全控制项目常会遇到 IEC 62061，其他行业或元件资料也可能引用 IEC 61508 等体系，不能只比较一个数字而忽略适用要求。

PL 与 SIL 的危险失效概率范围可以存在联系，但这不代表两种评价路线无条件互换，也不代表 Cat.4＝PL e＝SIL3。完整功能的设计约束、架构、系统性措施和验证仍要分别满足；每小时危险失效概率不能解释为“保证多少年才会发生一次事故”。

以“开门停止主轴并防止意外重启”为例，先写清触发条件、停止范围、安全状态、允许完成时间、复位和重新启动条件；再由风险评估确定 PLr 或相应 SIL 要求。随后核对输入、逻辑、执行及反馈的组合，最后用计算与正常功能、故障行为的验证记录支持结论。这里只说明工作顺序，不给未经设备评审的回路图或等级结论。

DQSRN和DA31可供核对逻辑部分的型号和资料；DX-D6可供核对门状态与锁定条件。不能按继电器常开触点数量直接给出完整功能等级。进一步检查见安全继电器完整回路等级验证。

Type 2/Type 4 是相关电敏保护设备的类型要求，不是门锁、地毯或所有传感器通用的安全等级。可继续阅读Type 4 与 Type 2 安全光幕的区别，不要把型号证书、公司资质与整机安全功能混成一个结论。
