戴迪斯科 5JPTG-14B 二维避撞预警激光雷达｜14m量程｜270°大视角｜16区域防护｜国产替代

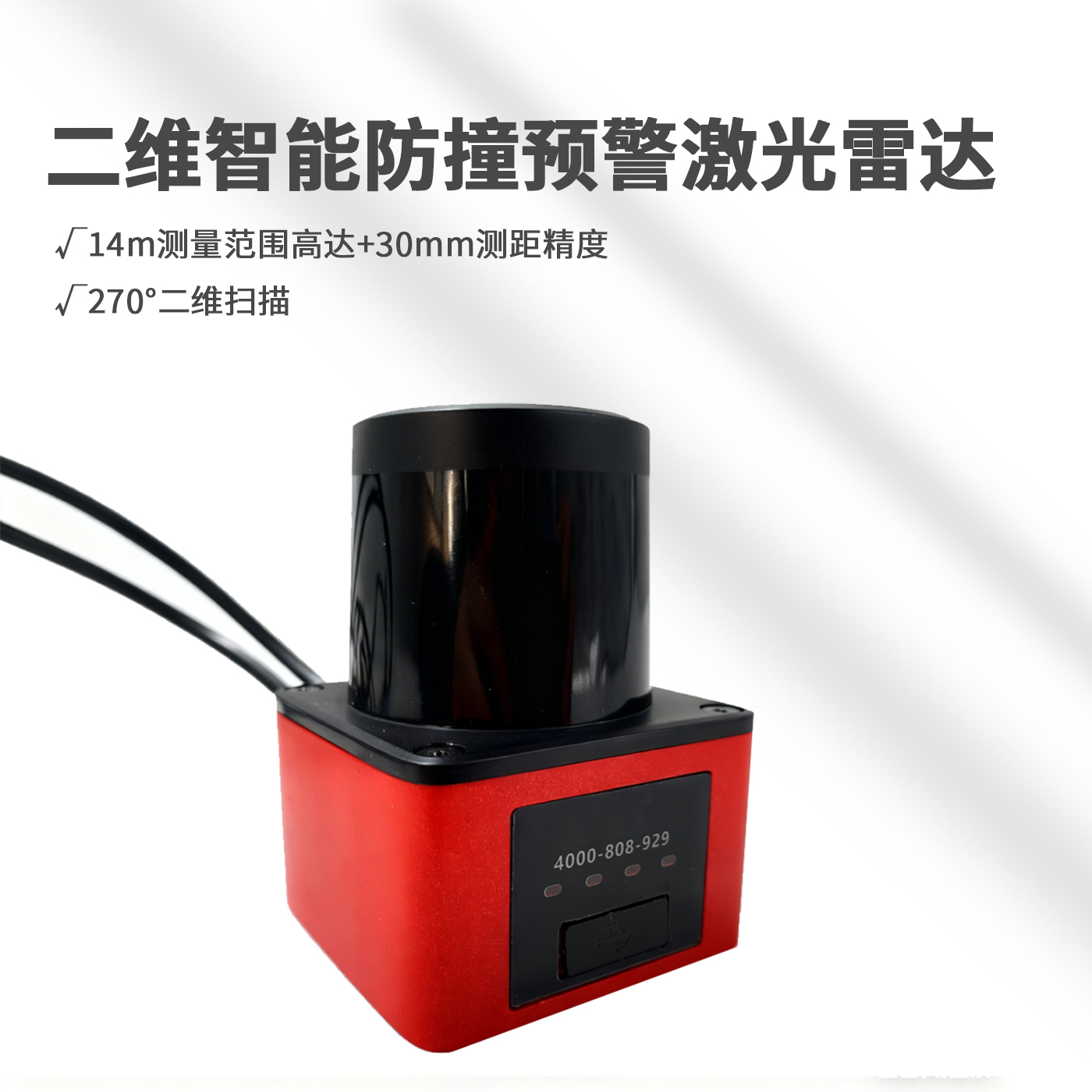

14米测距、270°二维扫描、16个避障通道——给AGV和移动设备装上一双"会预判"的眼睛
| 发射窗口口径 | φ5 mm |
| 透镜直径 | φ30 mm |
| 激光发散角 | 12 mrad |
| 测距波长 | 905 nm |
| 光斑形式 | 梯形光斑 |
| 激光等级 | 符合 EN 61000-6-2:2005;EN 61000-6-4:2007+AI(具体激光安全等级以说明书为准) |
5JPTG-14B 产品详解

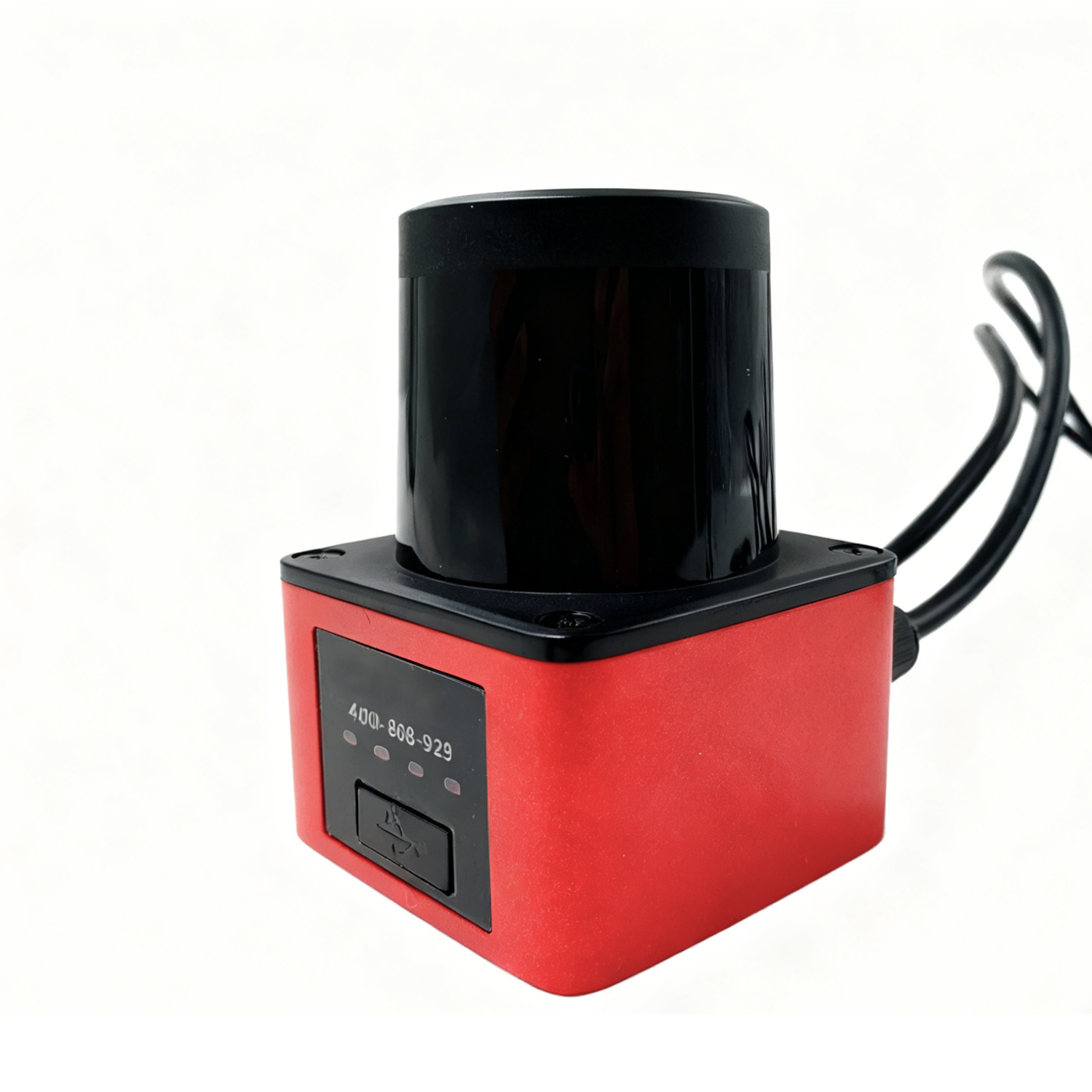

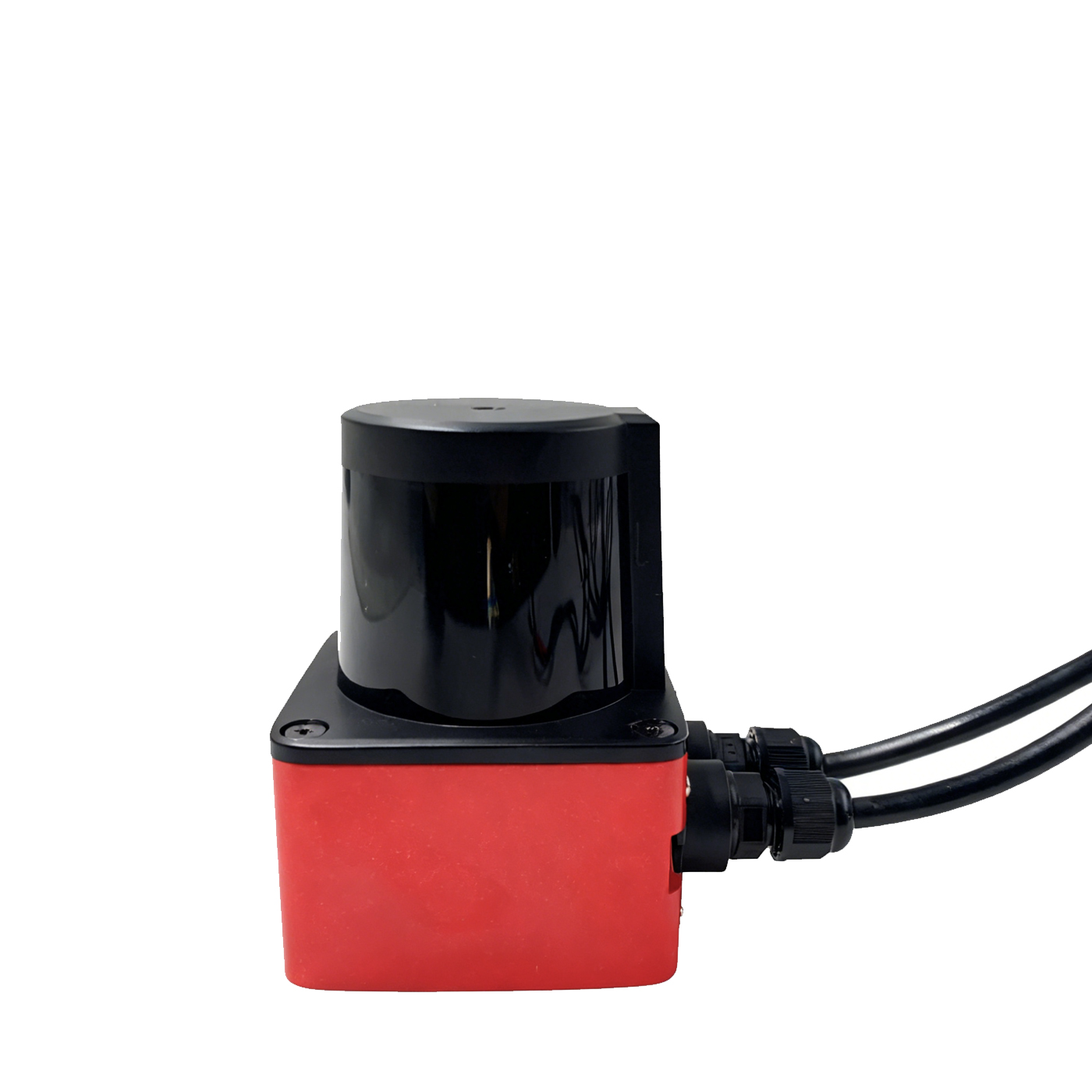

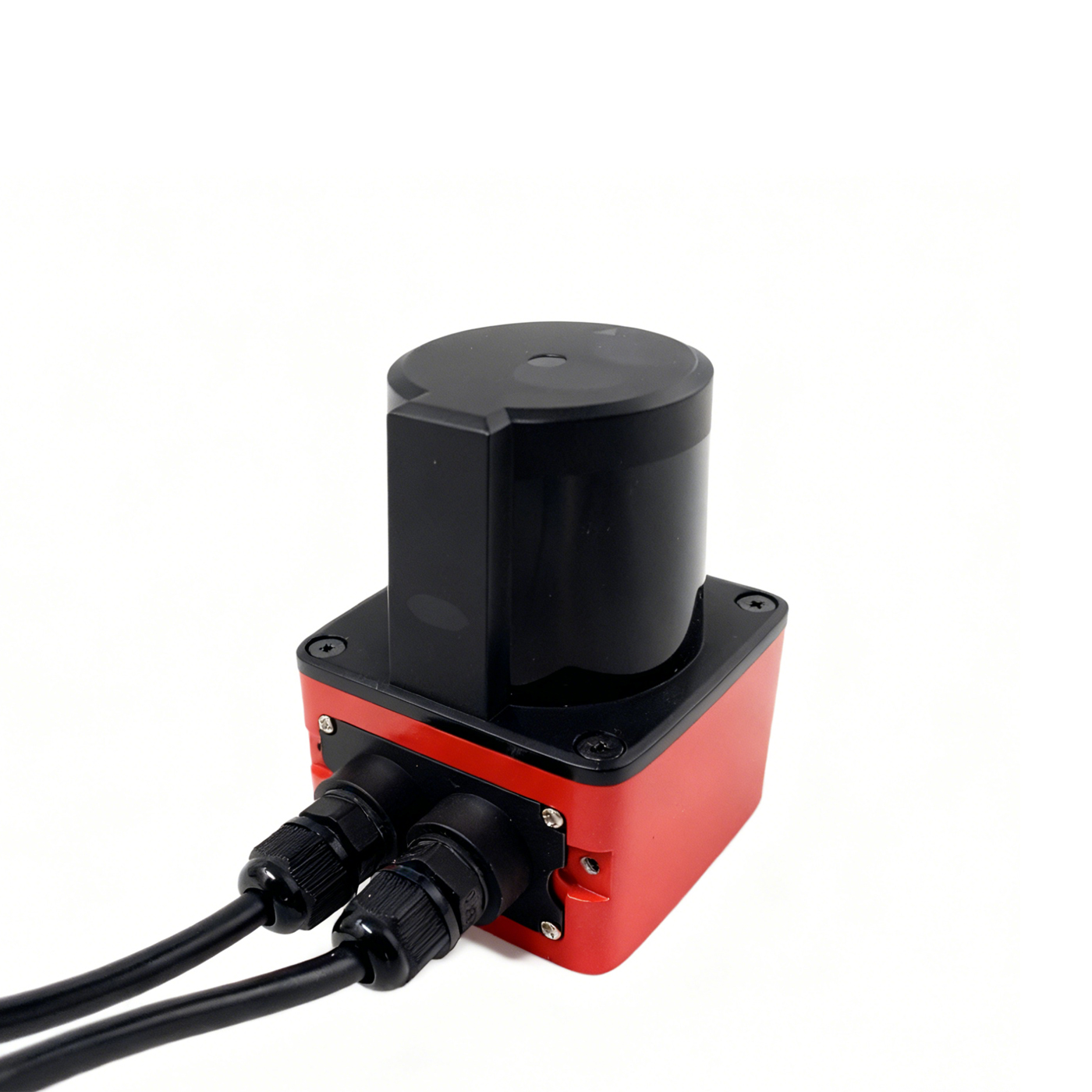

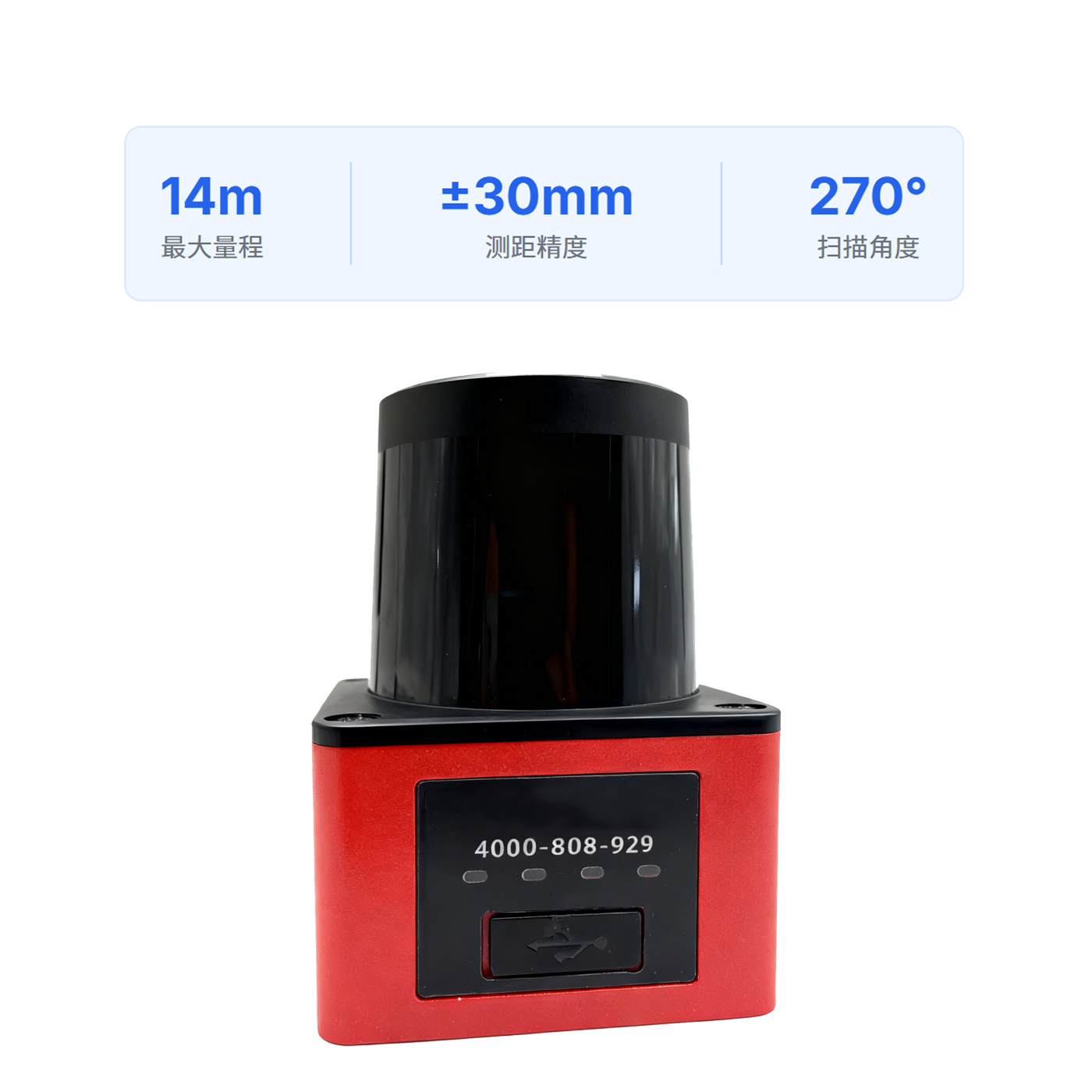

戴迪斯科 5JPTG-14B 是一款面向 AGV、移动机器人和工业自动化设备的二维避撞预警激光雷达。它采用 905nm 脉冲激光配合高速旋转扫描,在 270° 的扇形范围内逐点测距,对 90% 反射率目标最远可测 14m、对 10% 黑色低反射目标仍可测约 8m,测量精度 ±30mm,角分辨率 0.5°,扫描频率 20Hz、响应时间仅 50ms——意味着设备在以正常速度行进时,雷达能在碰撞发生前的瞬间就发出预警并触发减速或急停。 它最实用的地方是"会分级判断":内置 16 个避障通道、支持 3 级自由编辑的防护区域(可划成报警区、减速区、停车区),配合 OUT1/OUT2/OUT3 三路开关量输出和机身上的白/蓝/黄/红四色指示灯,现场一眼就能看出物体进了哪一级区域。区域形状可按通道和现场环境自由编辑,异形通道、狭窄过道、转弯盲区都能贴合现场。 接口给得很足:RS 串口 + NPN 开关量 + USB(Type-C)调试口,DC9-36V 宽压供电,整机功耗 ≤2.5W,IO 带电流输出 <10mA。机身铝合金外壳 + 黑色塑料光罩,IP54 防护,抗冲击 196m/s²(20G),工作温度 -10~50℃,重量仅 374g,尺寸 61×61×82mm,小巧好装。它对标 进口品牌 TiM 系列同级检测型区域扫描仪,性能相当但采购成本省 50-70%,佛山厂家直销、可开增值税专票、本地化快速响应。
为什么选择 5JPTG-14B
14m 远量程测距
90% 反射率目标最远测 14m,10% 黑色低反目标仍可测约 8m,大范围提前预警,留足设备减速/停车距离。
270° 二维大视角扫描
单台覆盖 270° 扇形区域,前向+左右盲区一并照顾,小型 AGV 一台雷达即可满足主向防撞需求。
16 避障通道 + 3 级防护区域
支持 16 个避障通道、3 级自由编辑防护区(报警/减速/停车),分级预警逻辑清晰,贴合不同现场。
50ms 快速响应
扫描频率 20Hz、响应时间 50ms,移动设备行进中也能及时捕捉闯入物并触发输出。
±30mm 测量精度
测量精度 ±30mm、重复精度 ≤20mm、角分辨率 0.5°,区域边界判定稳定,误报漏报少。
区域自由编辑
防护区域形状可按通道与现场自由编辑,异形过道、转弯盲区、狭窄通道都能精准贴合。
多种输出接口
RS 串口 + NPN 开关量 + USB(Type-C)调试口,DC9-36V 宽压供电,三路 OUT 输出 + 四色指示灯直观可视。
工业级防护与抗冲击
铝合金外壳 IP54 防护,抗冲击 196m/s²(20G),工作温度 -10~50℃,整机功耗仅 ≤2.5W、重量 374g。
5JPTG-14B 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
光学参数
| 发射窗口口径 | φ5 mm |
| 透镜直径 | φ30 mm |
| 激光发散角 | 12 mrad |
| 测距波长 | 905 nm |
| 光斑形式 | 梯形光斑 |
| 激光等级 | 符合 EN 61000-6-2:2005;EN 61000-6-4:2007+AI(具体激光安全等级以说明书为准) |
检测参数
| 扫描角度 | 270° |
| 最大量程(90% 目标反射率) | 0.1~14 m |
| 最大量程(10% 目标反射率) | 0.1~8 m |
| 测量精度 | ±30 mm |
| 重复精度 | ≤20 mm |
| 角分辨率 | 0.5° |
| 距离分辨率 | 50 mm |
| 扫描频率 | 20 Hz |
| 发射重频 | 140 K |
| 采样频率 | 14.4 K |
| 响应时间 | 50 ms |
| 避障通道数量 | 16 个 |
| 区域自由编辑 | 3 级区域自由编辑功能 |
电气参数
| 供电电压 | DC 9~36 V(典型值) |
| 整机功耗 | ≤2.5 W |
| 通讯/输出接口 | RS + NPN + USB(Type-C),开关量输出 |
| IO 输出口电流输出 | <10 mA |
| 输出通道 | OUT1 / OUT2 / OUT3 三路 + 白/蓝/黄/红 四色指示灯 |
机械参数
| 机身材质 | 铝合金机身 + 黑色塑料光罩 |
| 外形尺寸 | 61×61×82 mm |
| 重量 | 374 g |
环境参数
| 防护等级 | IP54 |
| 抗冲击 | 196 m/s²(20G),X/Y/Z 三方向各 10 次 |
| 抗震 | 按说明书振动测试条件(具体以说明书为准) |
| 工作温度 | -10~50 ℃ |
| 储存温度 | -20~55 ℃ |
| 环境湿度 | <85% RH,无凝露、结霜 |
5JPTG-14B 典型应用行业
AGV / AMR 移动机器人
装在车头作主向防撞:把行进路线划成减速区和停车区,前方有人或货箱闯入先减速、再急停,270° 视角连侧前方斜插过来的叉车也能提前发现。
智能仓储物流
分拣线、穿梭车、堆垛通道里做区域监控,过道窄、转弯多,用 3 级自由编辑区域贴合异形通道,既防撞又不会因为太敏感频繁误停影响节拍。
工业自动化产线
在机械臂、龙门、桁架等运动设备周边划警戒区,有人或物料越界立即输出开关量给 PLC 停机,四色指示灯让现场工人一眼看清当前处于哪一级状态。
自动化立体停车 / 升降平台
检测载车板、升降通道内是否有人或异物滞留,进入危险区即报警停车,避免设备动作时夹碰。
无人巡检 / 清洁机器人
商场、厂区、园区里的清洁与巡检机器人,用它在行进中识别行人、立柱、玻璃门附近的障碍,提前减速绕行。
叉车 / 牵引车防撞预警
加装在车辆前后,接近行人或货架时分级声光预警提醒驾驶员,降低厂内碰撞与刮蹭事故。
自动门 / 闸机区域监测
对大型工业门、卷帘门做开闭区域监测,门洞内有人或车滞留时禁止落门,替代多点光电更省线更可靠。
5JPTG-14B 技术原理与工作机制
5JPTG-14B 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 5JPTG-14B | 进口同等级款 |
|---|---|---|
| 扫描角度 / 量程 | 270° 扫描,90% 反射率量程 14m、10% 约 8m,定位为检测型区域避撞雷达 | 进口品牌 TiM3xx 检测型约 270°、量程约 4m;TiM5xx 测量型约 10m;nanoScan3 安全型防护场约 3m、警告场约 10m |
| 分区与输出 | 16 个避障通道、3 级自由编辑防护区,OUT1/2/3 三路开关量 + RS + USB 调试 | TiM3xx 同样支持多达 16 个监测区域、开关量输出,功能定位相近 |
| 响应时间 | 响应时间 50ms,扫描频率 20Hz | 安全型 nanoScan3 响应约 70ms;TiM 检测型量级相近 |
| 价格 / 采购成本 | 佛山厂家直销,综合采购成本约为同级进口检测型雷达的 30%-50%,可开增值税专票 | 进口品牌 TiM310/TiM361 公开渠道约 1,100~3,000 欧元(约合人民币 8,000~24,000 元),进口件采购周期长 |
| 交期 / 服务 | 现货为主、交期短,佛山本地化技术支持,全国热线 4000-808-929,响应快 | 进口品牌多为期货,沟通与售后周期相对较长 |
| 安全认证定位 | 定位为避撞预警/区域检测雷达(检测型),适合一般避障与预警场景 | nanoScan3 为带功能安全认证(Type 3/PL d 级别)的安全型扫描仪,用于人身安全防护场合 |
关于 5JPTG-14B 的常见问题
5JPTG-14B 的最大测量距离是多少?
扫描角度和角分辨率是多少?
它支持几个防护区域,能自定义形状吗?
输出和供电是怎样的?
防护等级和环境适应性如何?
它能替代 进口品牌 TiM 系列吗?
尺寸和重量多大,安装方便吗?
对黑色或透明物体检测效果怎么样?
是国产还是进口?能开增值税票吗?
怎么获取选型、报价或样机?
