光电 / 激光开关/型号 BX 远距离背景抑制/BX Long-Range Background-Suppression Photoelectric Switch

BX 远距离背景抑制光电开关｜BX-G2000 / BX-S2000 / BX-H4000｜检测 2000-4000mm

Name: 佛山市戴迪斯科光电科技有限公司
Address: 顺德区北滘镇集成工业园区5栋A梯1002号厂房, 佛山市, 广东省, 528311, CN
Telephone: 4000-808-929
Price range: ¥¥

方形数显机身 · 背景抑制 BGS · BX-G2000 红光 2000mm / BX-S2000 激光 / BX-H4000 反射 4000mm · IP67

关键参数速览

BX-G2000	可见红光背景抑制型 / 检测 30-2000mm 可调 / NPN 输出 / IP67
BX-S2000	激光远距离背景抑制型 / 激光光源 / 远距精确检测
BX-H4000	反射型 / 最大检测 4000mm / 2000mm 内黑白测量无变化
光源	可见红光（BX-G2000）/ 激光（BX-S2000）/ 不可见光（BX-H4000）
检测距离	BX-G2000：30-2000mm 可调；BX-H4000：最大 4000mm
背景抑制	BGS 背景抑制，只识别设定距离内物体

CE RoHS ISO 9001

获取报价 4000-808-929 点击下载资料

PRODUCT INTRODUCTION · 产品详细介绍

BX 远距离背景抑制产品详解

戴迪斯科 DAIDISIKE BX 远距离背景抑制光电开关系列，专为**远距离 + 强背景干扰**场景设计 —— 方形机身集成数字显示屏，配 **BGS 背景抑制（Background Suppression）** 功能，只识别设定距离范围内的物体，背景物体（墙壁 / 设备 / 传送带）反射光不触发，彻底消除远距检测的背景误动作。 **全 3 款矩阵**：① **BX-G2000** —— 可见红光背景抑制型，检测距离 30-2000mm 可调，DC 12-24V，响应 2ms，IP67，方形机身带数显；② **BX-S2000** —— 激光远距离背景抑制型，激光光源使远距检测更精确、光斑更细；③ **BX-H4000** —— 反射型，最大检测范围 4000mm，且**在 2000mm 范围内检测黑色 / 白色物体无变化**（不受物体颜色影响），是远距离稳定检测的高端款。方形机身可贴平面螺丝固定、安装稳固，数显屏实时显示检测距离 / 光强，调试与诊断直观。NPN 输出（按型号可选 PNP），DC 12-24V 供电，IP67 防尘防浸水。 **典型应用**：远距离大件物体检测、物流分拣大包裹识别、立体仓库料位检测、AGV 远距避障辅助、大型设备工位远距确认、堆垛 / 卷材远距监测等。**国产替代**：BX 系列在远距离 + 背景抑制 + 数显的核心能力上对标进口远距背景抑制光电开关，价格约为进口品牌的 30%-40%，佛山仓 48 小时响应。

CORE FEATURES · 核心特点

为什么选择 BX 远距离背景抑制

远距检测 2000-4000mm

BX-G2000 检测 2m、BX-H4000 检测 4m，远距离物体检测专款。

BGS 背景抑制

只识别设定距离内物体，背景墙壁 / 设备反射光不误触发。

方形机身带数显

数字显示屏实时显示检测距离 / 光强，调试诊断直观。

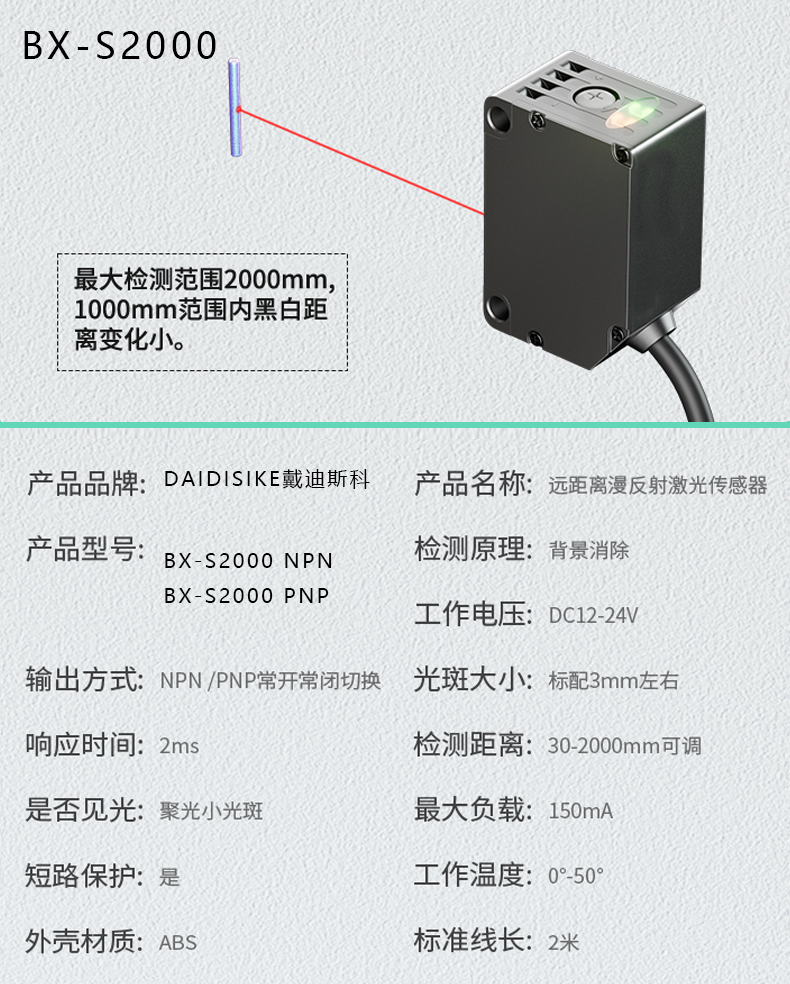

BX-S2000 激光款

激光光源使远距检测更精确、光斑更细。

BX-H4000 黑白同距

2000mm 范围内检测黑 / 白物体无变化，不受颜色影响。

方形外壳装得稳

方形机身贴平面螺丝固定，定位准、安装稳。

IP67 工业防护

防尘防浸水，工业现场长期可靠。

2ms 快速响应

BX-G2000 响应 2ms，适合常规自动化产线。

TECHNICAL SPECS · 详细参数

BX 远距离背景抑制完整技术规格

所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。

型号选型

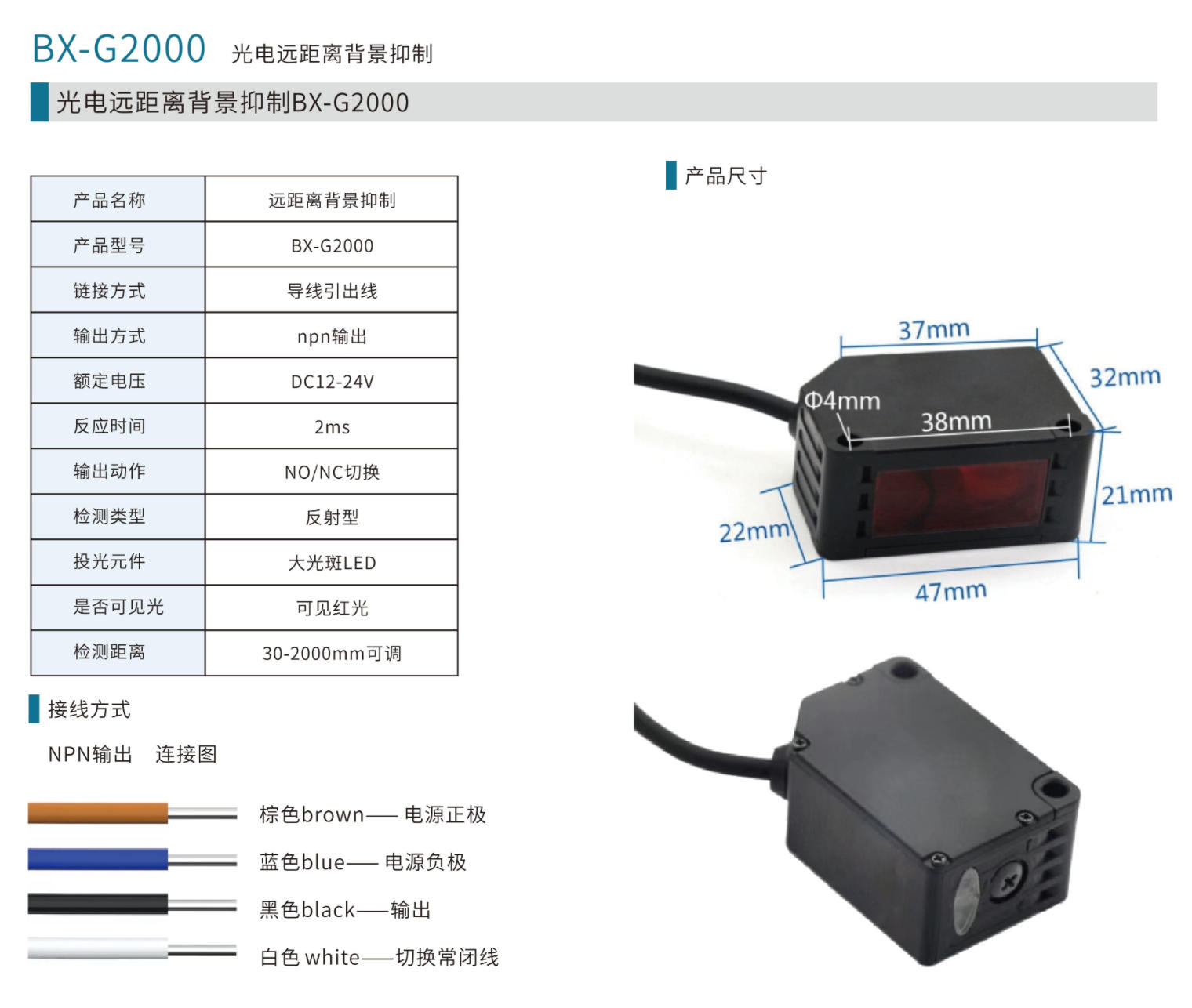

BX-G2000	可见红光背景抑制型 / 检测 30-2000mm 可调 / NPN 输出 / IP67

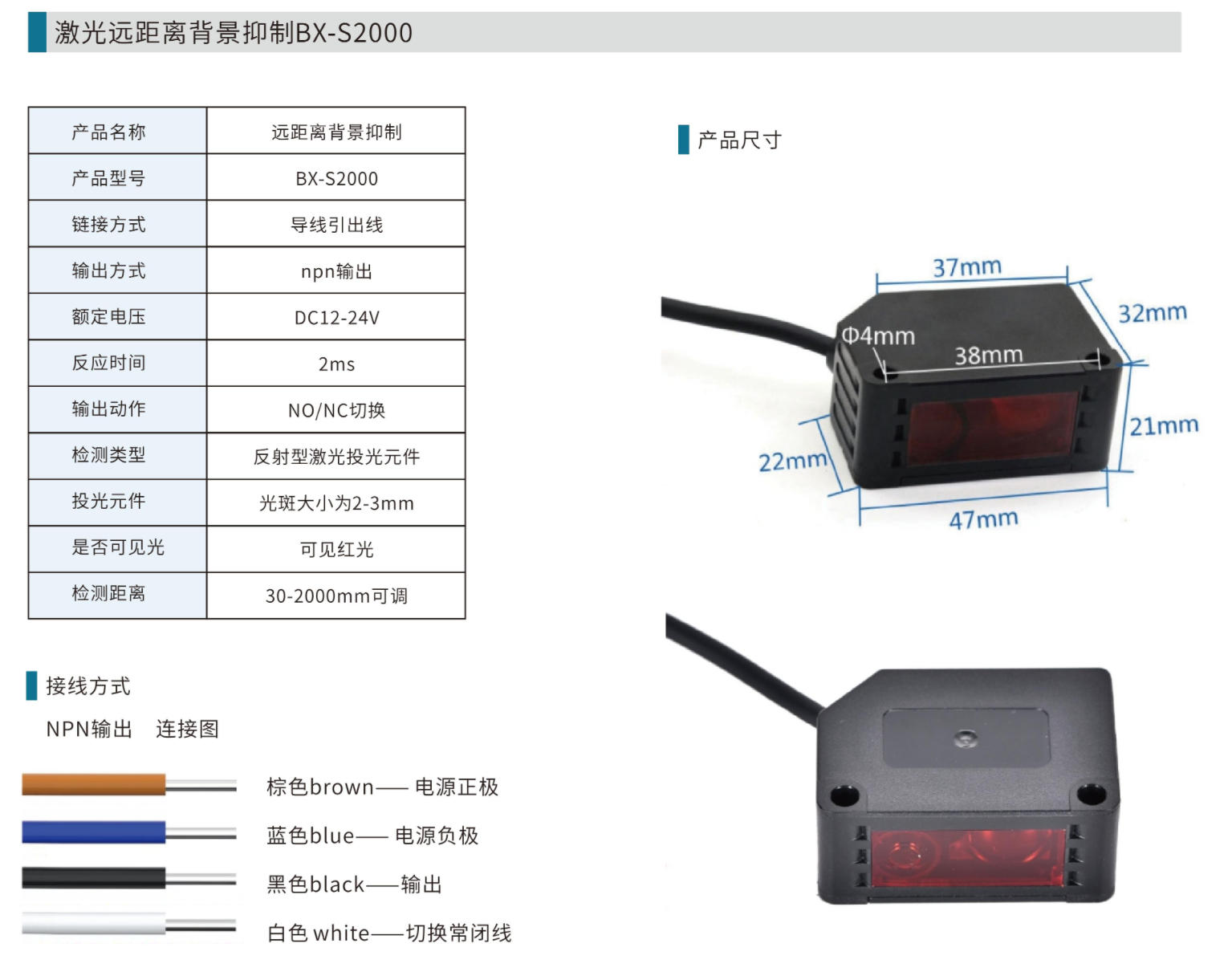

BX-S2000	激光远距离背景抑制型 / 激光光源 / 远距精确检测

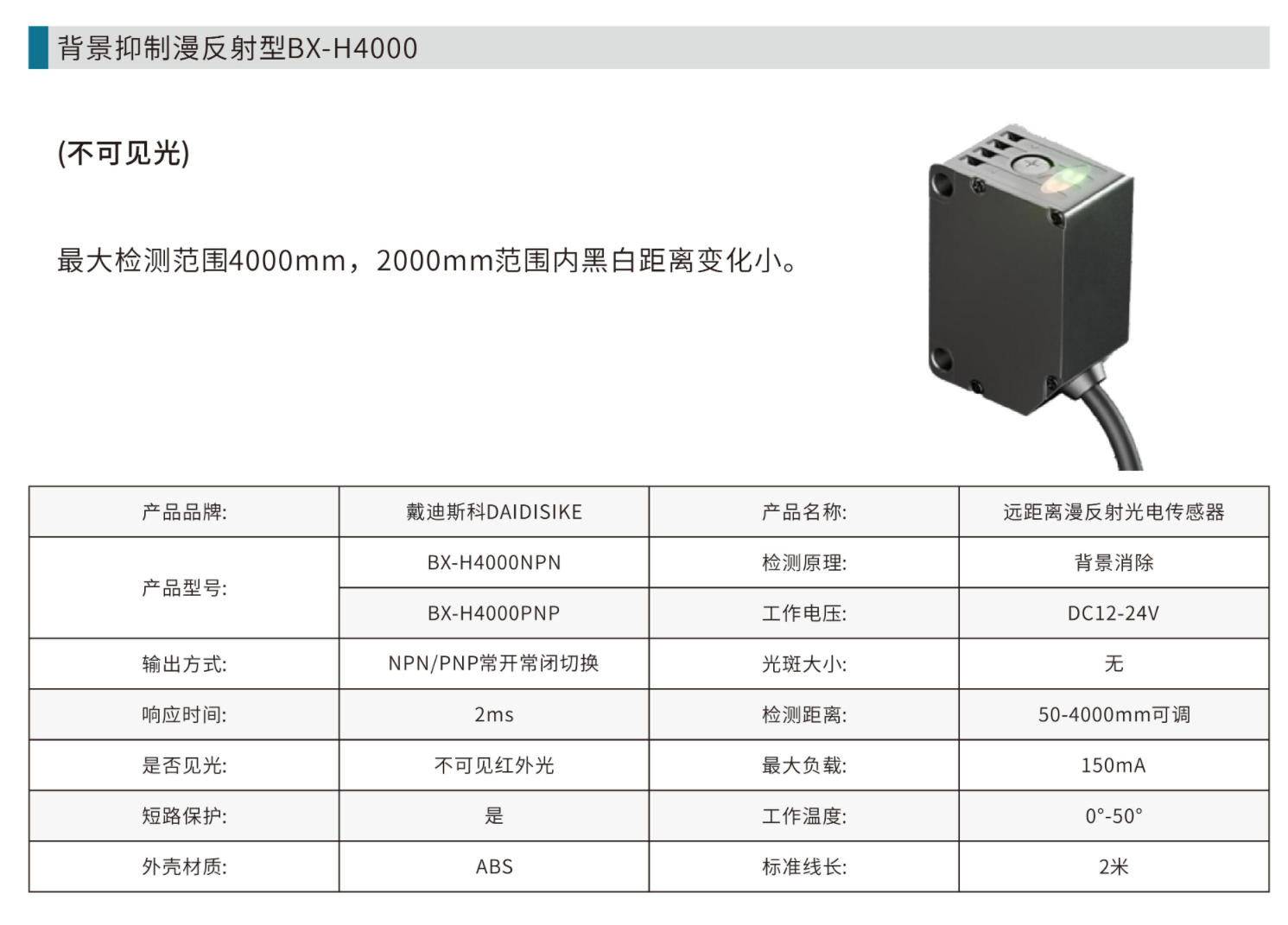

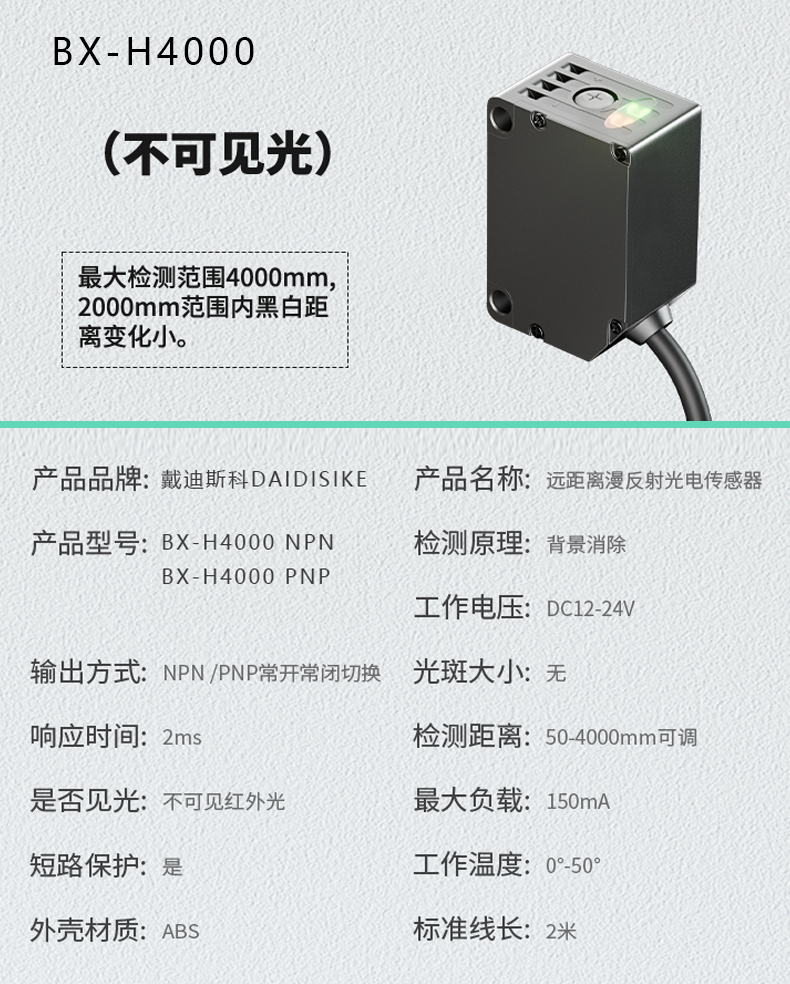

BX-H4000	反射型 / 最大检测 4000mm / 2000mm 内黑白测量无变化

光学参数

光源	可见红光（BX-G2000）/ 激光（BX-S2000）/ 不可见光（BX-H4000）
检测距离	BX-G2000：30-2000mm 可调；BX-H4000：最大 4000mm
背景抑制	BGS 背景抑制，只识别设定距离内物体
设定方式	可调（配数字显示屏）

电气参数

工作电压	DC 12-24V
输出方式	NPN 输出（PNP 可选）/ 常开常闭
无负载电流	约 2mA（BX-G2000）
响应时间	2ms（BX-G2000）

状态指示

显示	数字显示屏（显示检测距离 / 光强）

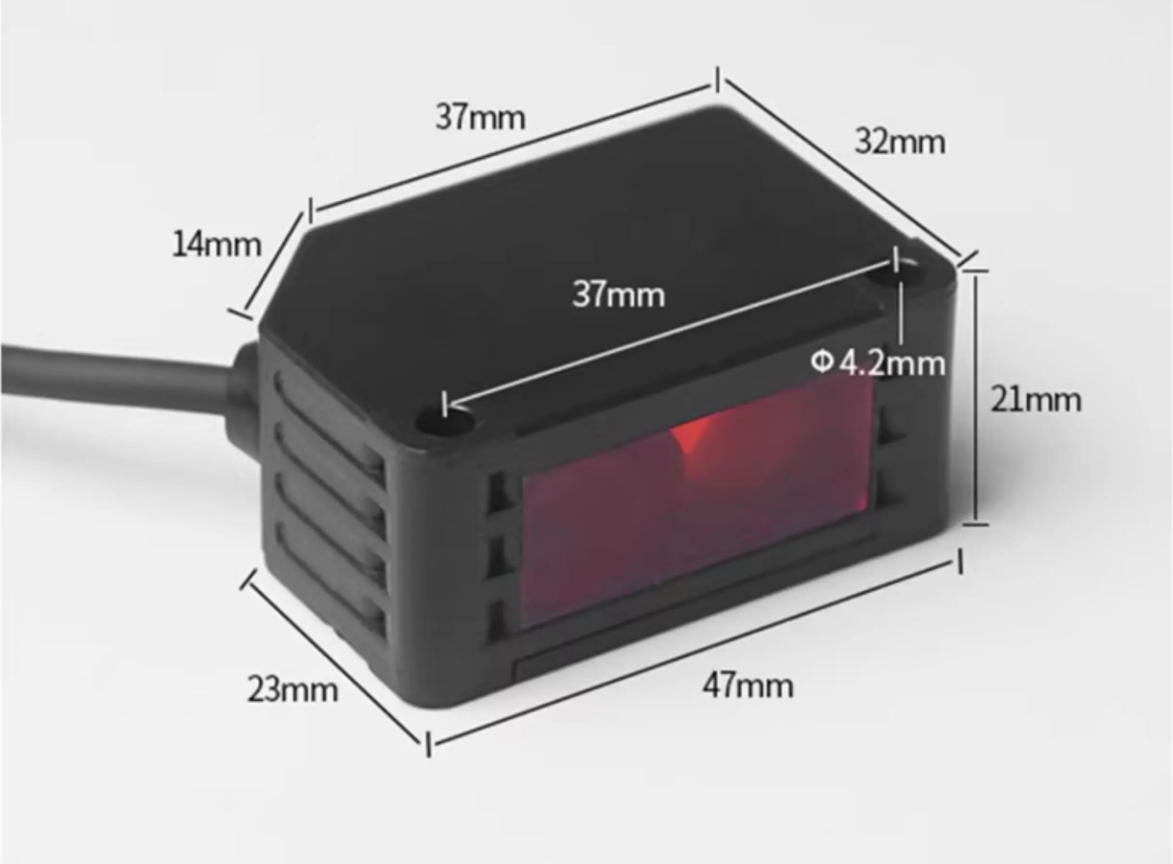

机械参数

外壳	方形工程塑料外壳
防护等级	IP67（BX-G2000）/ IP65（BX-H4000）

环境参数

工作温度	-25℃ ~ +55℃

连接 / 认证

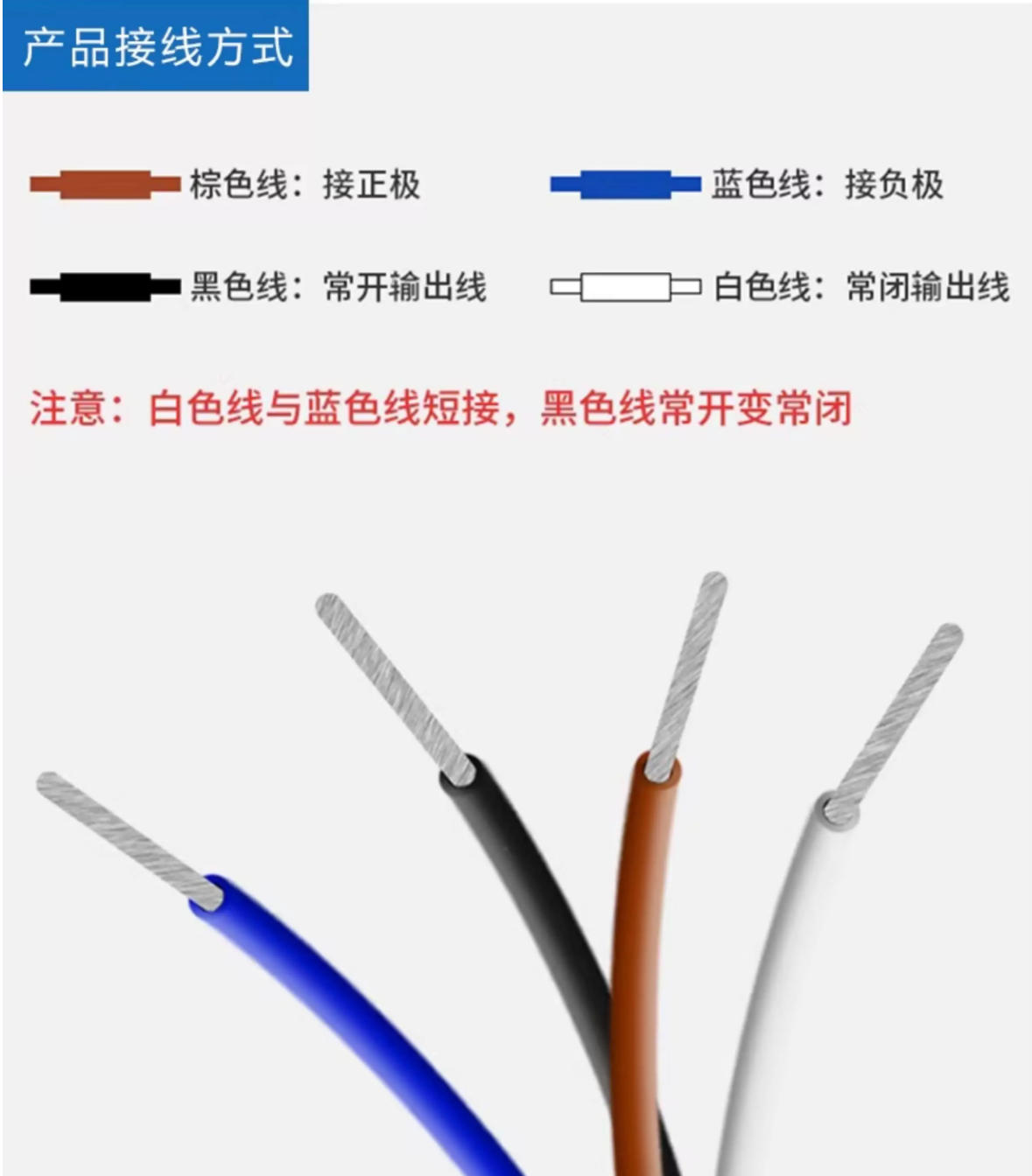

连接方式	导线引出（棕 +V / 蓝 0V / 黑信号输出 / 白控制）
产品认证	CE、RoHS
整机质保	1 年（自发货起算）

APPLICATIONS · 应用场景

BX 远距离背景抑制典型应用行业

远距离大件检测

BX-G2000 / BX-H4000 检测 2-4m 远处的大型物体到位。

物流分拣

分拣线大包裹识别、传送带远距物体通过检测。

立体仓库

立体库货位料位检测、堆垛物体高度确认。

AGV 辅助

AGV 远距物体检测、工位停靠位置确认。

大型设备工位

大型机械设备工件远距到位、位置确认。

卷材 / 堆垛监测

卷材直径、堆垛高度远距监测（背景抑制不受地面干扰）。

WORKING PRINCIPLE · 工作原理

BX 远距离背景抑制技术原理与工作机制

BX 远距离背景抑制光电开关采用 BGS（Background Suppression）几何三角光学原理。投光器发射光源（可见红光、激光或不可见光），物体反射光线被受光器接收。BX 系列的核心特性是仅识别设定距离范围内的物体信号，超出设定距离的背景物体（墙壁、设备、地面、传送带）反射光不触发输出，从而消除远距离检测的背景干扰。三个型号分别采用不同光源：BX-G2000 红光背景抑制（检测 30-2000mm 可调）、BX-S2000 激光远距离背景抑制（光斑更细、精确性更高）、BX-H4000 反射型（最大 4000mm，2000mm 范围内对黑白物体无距离变化）。

INSTALLATION · 安装方式

BX 远距离背景抑制安装指南

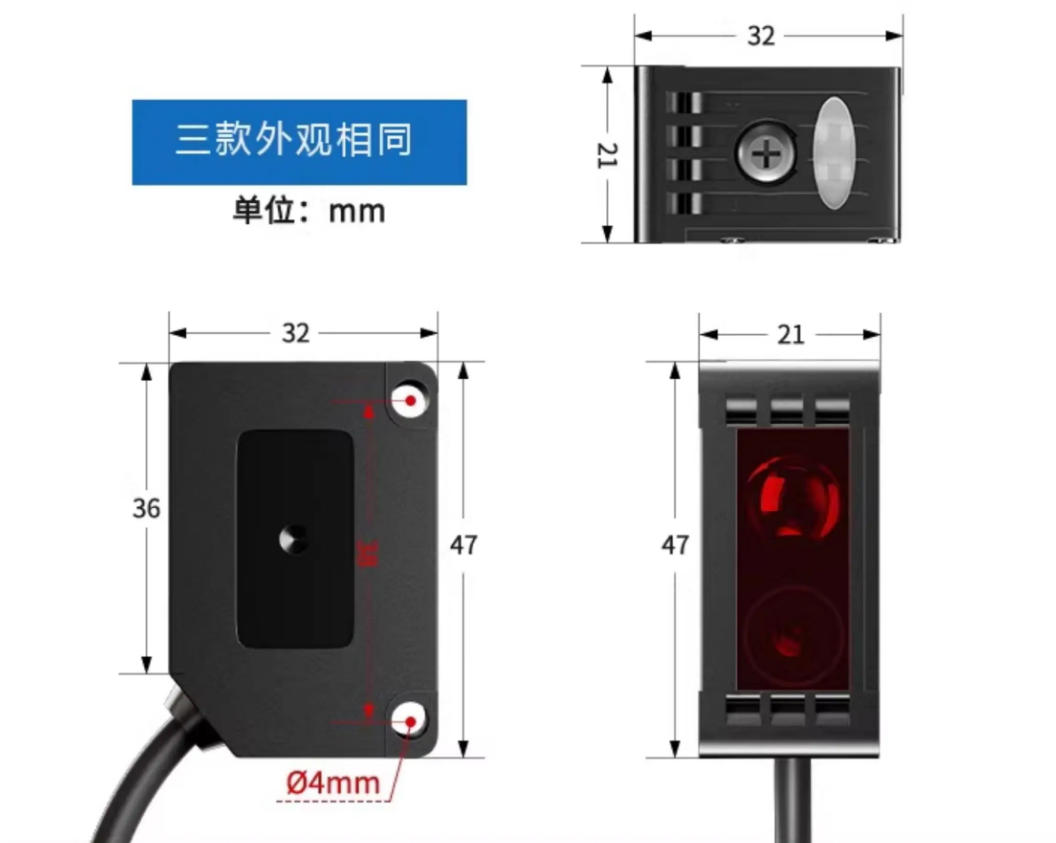

BX 方形工程塑料外壳底面设有螺丝固定点，安装时直接贴合设备平面并用螺丝紧固，确保机身不转动、定位稳固。建议安装在振动小、物镜不易被遮挡的位置，确保检测光路畅通。机身集成数字显示屏，安装完成后可直接观察屏幕数据（实时显示检测距离、光强度），便于调试和诊断。电气连接：棕色为电源正（+V）、蓝色为电源负（0V）、黑色为信号输出、白色为控制线。供电 DC 12-24V，NPN 输出（PNP 可选），常开常闭模式可配置。

FAQ · 常见问题

关于 BX 远距离背景抑制的常见问题

BX-G2000 / BX-S2000 / BX-H4000 怎么选？

**BX-G2000**：可见红光背景抑制型，检测 30-2000mm 可调，方形数显机身，DC 12-24V，常规远距检测推荐。**BX-S2000**：激光远距离款，激光光斑更细、远距更精确，适合远距离精密检测。**BX-H4000**：反射型，检测最远 4000mm，且 2000mm 内检测黑白物体无变化（不受颜色影响），适合远距离 + 物体颜色多变的高端检测。常规选 G2000，要更精确选 S2000，要最远 / 不受颜色影响选 H4000。

背景抑制（BGS）是什么？为什么远距离要用？

BGS 背景抑制通过几何三角光学原理，**只识别设定距离范围内的物体**，超出设定距离的背景物体（墙壁、设备外壳、地面、传送带）即使反射光很强也不触发。远距离检测时背景干扰尤其严重 —— 普通漫反射光电会把背景误判为物体。BX 系列的 BGS 功能让远距离检测「只看目标、不看背景」，彻底消除误动作。
