戴迪斯科 H122M/H1805M 系列对射光电开关｜M12/M18 螺纹 2-15m 远距对射｜NO+NC 双输出｜国产替代
一发一收挡光即检，黑的亮的透明边都认——2m 到 15m 四档对射
| H122M（M12） | 对射距离 2m±10%，配 N1/P1/N2/P2 |
| H125M（M12） | 对射距离 5m±10%，配 N1/P1/N2/P2 |
| H1805M（M18） | 对射距离 5m±10%，配 N1/P1/N2/P2 |
| H1815M（M18） | 对射距离 15m±10%（系列最远），配 N1/P1/N2/P2 |
| 输出后缀 | N1=NPN 常开 / P1=PNP 常开 / N2=NPN 常开+常闭 / P2=PNP 常开+常闭 |
| 型号总数 | 4 档距离 × 4 种输出 = 16 个型号（发射器+接收器成对使用） |
H122M/H125M/H1805M/H1815M 产品详解

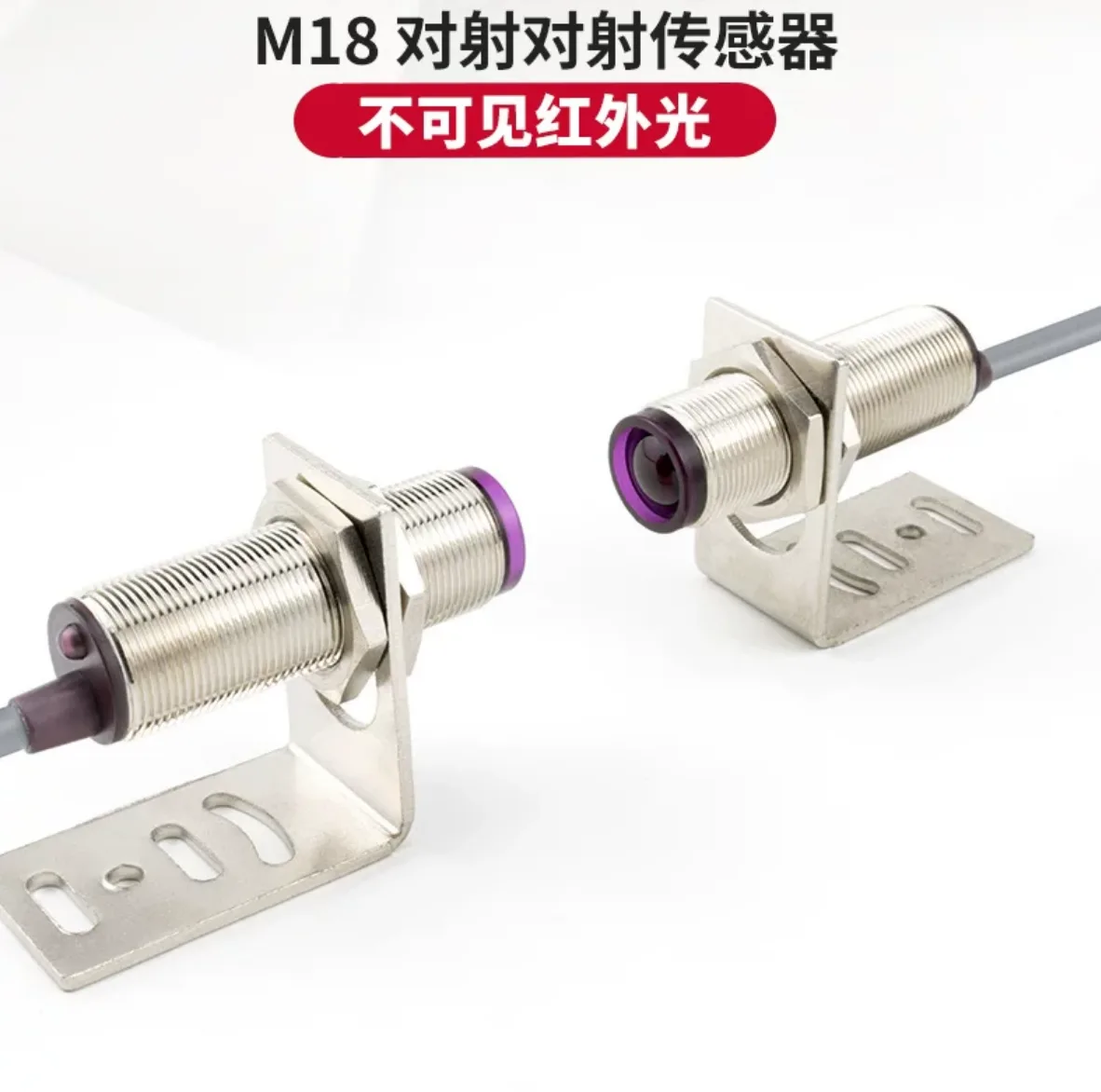

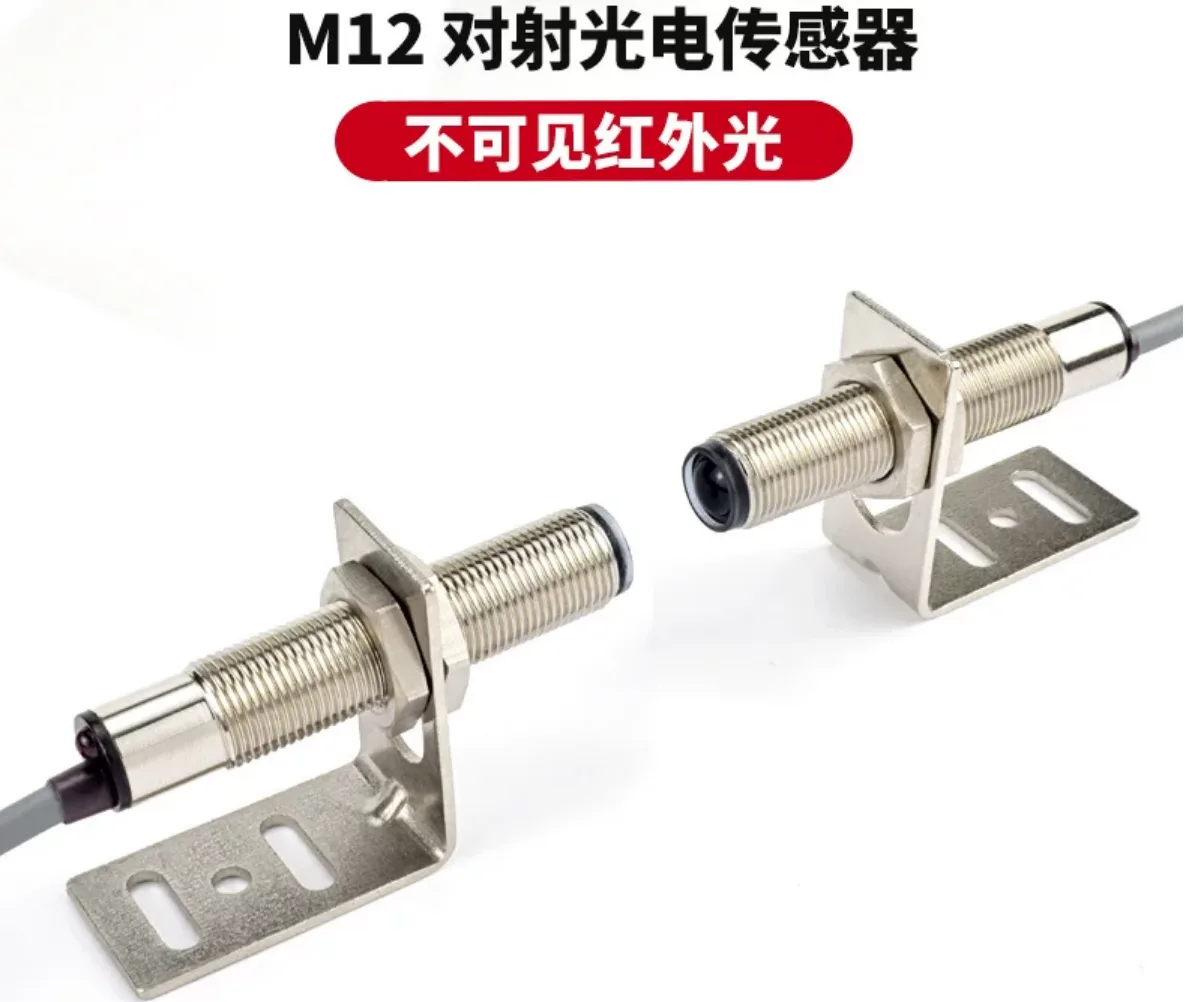

戴迪斯科 H122M/H125M/H1805M/H1815M 系列是 M12/M18 螺纹的红外对射光电开关：发射器与接收器分装在检测通道两侧，一发一收，物体挡断光束即输出信号。四档检测距离——H122M（M12，2m±10%）、H125M（M12，5m±10%）、H1805M（M18，5m±10%）、H1815M（M18，15m±10%），每档配 NPN/PNP 输出，其中 N2/P2 型一只接收器同时给出常开+常闭两路信号，共 16 个型号。铜镀镍金属外壳（M12×63 / M18×73），10-30VDC 宽压供电。 对射式最大的价值是"不挑目标"：判断依据只有挡不挡光，与目标颜色、光泽、表面材质无关——深色橡胶、反光金属、透明膜的边缘，只要挡住光束就能稳定触发，这正是漫反射式最头疼的几类目标。H1815M 的 15m 量程一对就能跨过整个大门、通道或宽输送线，中间不用加支撑。N2/P2 的双输出很实用：常开信号进 PLC 做控制，常闭信号同时进报警回路，一只传感器干两只的活。 注意与站内 M8-M18 激光对射款（650nm 可见激光、最远 50m）区分：H-M 系列是红外经济款，2-15m 覆盖绝大多数产线与通道场景，成本更低；需要 50m 超远距或可见光斑对位时选激光款。本系列为通用检测传感器、非安全部件。佛山工厂直销，支持小批量试样，可开 13% 增值税专票，全国热线 4000-808-929。
为什么选择 H122M/H125M/H1805M/H1815M
检测不挑颜色不挑材质
只判断挡不挡光：深色、反光、透明边缘目标一律稳定触发，漫反射式误检漏检的场景对射照单全收。
2-15m 四档量程
H122M 2m、H125M/H1805M 5m、H1815M 15m（均 ±10%），从工位小间距到大门通道一个系列全覆盖。
15m 一对跨全场
H1815M 单对发射/接收即可跨越大门、宽输送线或通道，中间无需加装支撑与中继。
常开+常闭双输出（N2/P2）
一只接收器同时输出 NO 与 NC 两路信号，控制回路与报警联锁回路同时接，省一只传感器。
16 型号 NPN/PNP 全配
N1/P1 单常开、N2/P2 双输出，漏型/源型 PLC 都能直连，不需要中间继电器转换。
铜镀镍金属机身
M12×63 / M18×73 金属车制外壳耐磕碰，标准螺纹配螺母锁付，锁紧后光轴不易跑偏。
10-30VDC 宽压
直接使用 24VDC 控制电源，电压波动范围内稳定工作，控制柜接入零门槛。
H122M/H125M/H1805M/H1815M 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
型号选型
| H122M（M12） | 对射距离 2m±10%，配 N1/P1/N2/P2 |
| H125M（M12） | 对射距离 5m±10%，配 N1/P1/N2/P2 |
| H1805M（M18） | 对射距离 5m±10%，配 N1/P1/N2/P2 |
| H1815M（M18） | 对射距离 15m±10%（系列最远），配 N1/P1/N2/P2 |
| 输出后缀 | N1=NPN 常开 / P1=PNP 常开 / N2=NPN 常开+常闭 / P2=PNP 常开+常闭 |
| 型号总数 | 4 档距离 × 4 种输出 = 16 个型号（发射器+接收器成对使用） |
光学参数
| 检测方式 | 对射式（发射器与接收器相对安装，挡光触发） |
电气参数
| 工作电压 | 10-30VDC |

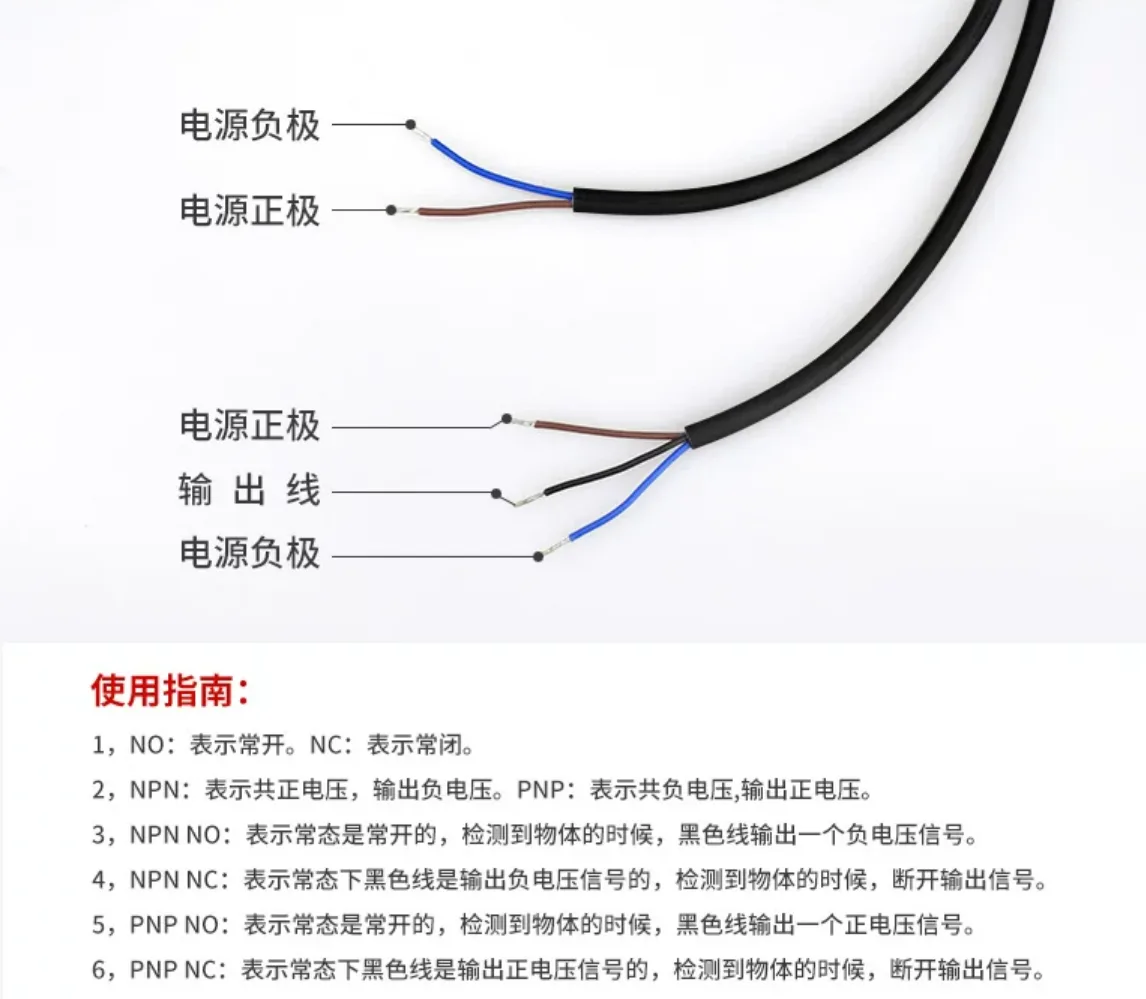

| 输出方式 | NPN / PNP；N2/P2 型同时输出常开+常闭双信号 |
机械与环境

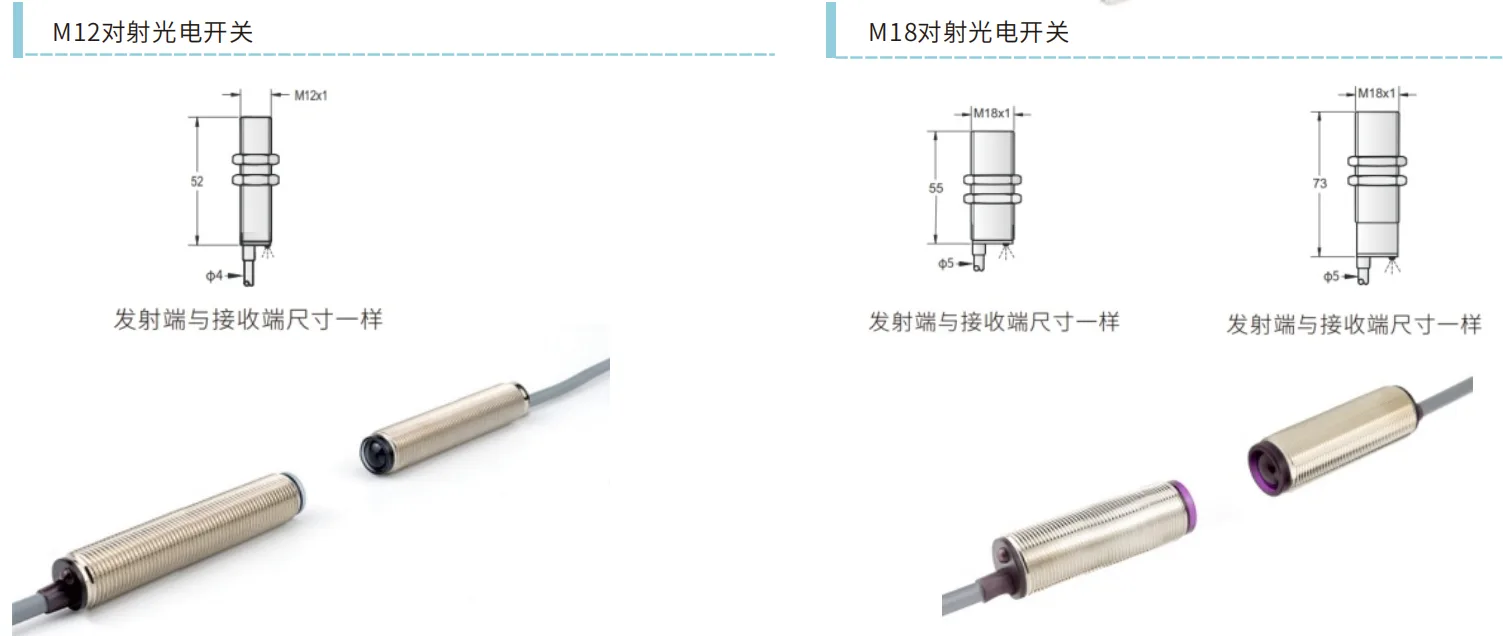

| 外形规格 | M12×63mm / M18×73mm |
| 外壳材质 | 铜镀镍 |
| 安装方式 | 螺纹穿孔 + 螺母锁付，发射/接收同光轴相对安装 |
H122M/H125M/H1805M/H1815M 标准选型对照表
H-M 对射系列共 16 个型号（发射+接收成对）：先按距离选型号，再按 PLC 类型与回路需求选输出。
| 型号系列 | 螺纹规格 | 对射距离 | 可选输出 |
|---|---|---|---|
| H122M | M12×63 | 2m±10% | N1 / P1 / N2 / P2 |
| H125M | M12×63 | 5m±10% | N1 / P1 / N2 / P2 |
| H1805M | M18×73 | 5m±10% | N1 / P1 / N2 / P2 |
| H1815M | M18×73 | 15m±10% | N1 / P1 / N2 / P2 |
H122M/H125M/H1805M/H1815M 典型应用行业
输送线检物 / 卡料检测
横跨皮带检测物料通过与堆积：不受货物颜色光泽影响，黑色胶件、反光金属件混线输送照样稳定计数。
车间门 / 通道检测
H1815M 的 15m 量程一对跨过整个门洞或通道，检测人员车辆通过并触发联动信号（通用检测用途，非安全防护功能）。
落料口 / 溜槽监测
光束横跨落料口检测物料有无：有料挡光、无料通光，断料堵料及时反馈给控制系统。
透明材料边缘检测
薄膜、玻璃边缘只要挡断光束即触发，避开了漫反射式检透明物反射光不足的老大难问题。
托盘 / 工件进出工位确认
N2/P2 双输出型一只传感器同时喂控制逻辑与报警联锁两条回路，自动线工位进出料确认省点位。
既有设备原位替换
标准 M12×63 / M18×73 螺纹机身，直接替换现有同规格对射光电的安装孔位与支架。
H122M/H125M/H1805M/H1815M 技术原理与工作机制
H122M/H125M/H1805M/H1815M 安装指南
H122M/H125M/H1805M/H1815M 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 H122M/H125M/H1805M/H1815M | 进口同等级款 |
|---|---|---|
| 量程覆盖 | 2/5/15m 四档 16 型号，按需选配不浪费 | 进口同类档位相近，长量程型号溢价高 |
| 双输出配置 | N2/P2 标配常开+常闭双信号，不加价 | 进口同类双输出多为高配型号或需选购 |
| 采购成本 | 厂家直销，成对采购成本优势更明显 | 进口品牌成对采购价格通常为数倍 |
| 供货与服务 | 佛山现货直发，中文技术支持协助对光调试 | 渠道交期长，现场支持响应慢 |
关于 H122M/H125M/H1805M/H1815M 的常见问题
这个系列能替代进口同类对射光电开关吗？
和站内 M8-M18 激光对射款（DS1250/DS1850）怎么选？
对射式和漫反射式有什么区别，什么时候必须用对射？
N1/P1 和 N2/P2 有什么区别？
发射器和接收器要分开买吗？安装对光麻烦吗？
能检测黑色、反光或透明物体吗？
检测距离 2m 和 5m 的怎么选，是不是越大越好？
可以当安全光栅用来保护人员吗？
起订量、交期和发票怎么安排？
