戴迪斯科 H08/R12 超小型漫反射光电开关｜M8/M12 铜镀镍螺纹｜检测最远 300mm｜20 型号｜国产替代
标准 M8/M12 螺纹直接换装接近开关孔位，检测距离拉到 300mm
| H08150（M8） | 检测距离最大至 150mm，配 N1/P1/N2/P2 |
| H08200（M8） | 检测距离 20-200mm，配 N1/P1/N2/P2 |
| R12100（M12） | 检测距离 20-100mm，配 N1/P1/N2/P2 |
| R12200（M12） | 检测距离 20-200mm，配 N1/P1/N2/P2 |
| R12300（M12） | 检测距离 30-300mm（系列最长），配 N1/P1/N2/P2 |
| 输出后缀 | N1=NPN 常开 / P1=PNP 常开 / N2=NPN 常闭 / P2=PNP 常闭 |
H08/R12 系列 产品详解
戴迪斯科 H08/R12 系列是装在标准 M8/M12 接近开关孔位上的漫反射光电开关：H08（M8 螺纹）两档距离（最大至 150mm、20-200mm），R12（M12 螺纹）三档距离（20-100mm、20-200mm、30-300mm），每档配 NPN/PNP、常开/常闭四种输出，共 20 个型号。850/940nm 红外光源，铜镀镍金属外壳，IP65 防护，10-30VDC 宽压供电。 它解决的是一个非常常见的现场问题：设备上已有 M8/M12 电感式接近开关的安装孔和支架，但要检测的对象换成了塑料件、纸箱或者距离拉远到几十上百毫米——电感式 1-2mm 的感应距离完全不够。H08/R12 螺纹尺寸与通用接近开关一致，原孔原支架直接换装，检测距离最长拉到 300mm，还能检测非金属目标，不用改任何机械结构。金属壳体比塑壳微型光电更耐磕碰，输送线边、工装上撞一下也不心疼。 与站内 H03-H06（M3-M6）红外款是同一家族的分工关系：极限小空间选 M3-M6，标准孔位、更长距离（最长 300mm）选 H08/R12。对标进口同类 M8/M12 光电开关，性能相当、价格优势明显。佛山工厂直销，支持小批量试样，可开 13% 增值税专票，全国热线 4000-808-929。
为什么选择 H08/R12 系列
标准 M8/M12 螺纹直接换装
螺纹尺寸与通用接近开关一致，原安装孔、原支架直接换装，检测距离从毫米级提升到最长 300mm。
五档距离最远 300mm
M8 两档（至 150mm、20-200mm），M12 三档（20-100/20-200/30-300mm），按工作距离选最贴合的档位。
铜镀镍金属外壳 + IP65
金属壳体耐磕碰耐磨损，IP65 防尘防喷水，输送线、工装等易碰撞多粉尘工位放心用。
20 型号输出全矩阵
每档距离配 NPN/PNP × 常开/常闭四种输出，漏型/源型 PLC 输入都能直连，不用加中间继电器。
850/940nm 红外光源
红外波长有效区分自身信号与车间照明杂光，环境光变化下检测稳定。
非金属目标也能检
光电原理不依赖金属感应，塑料、纸箱、木托盘等电感式检不到的目标都能检测。
10-30VDC 宽压直连
覆盖 24VDC 标准控制电压并留足波动余量，接入常规 PLC 控制柜无需额外电源处理。
H08/R12 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。

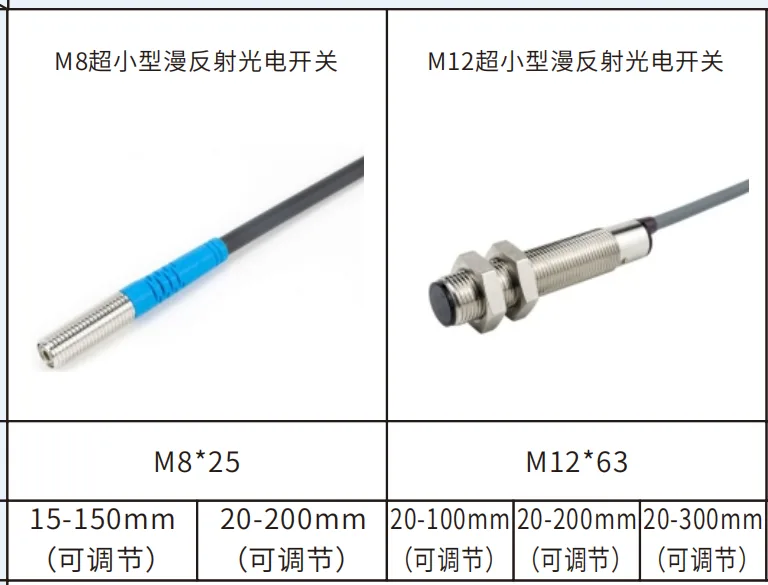

型号选型
| H08150（M8） | 检测距离最大至 150mm，配 N1/P1/N2/P2 |
| H08200（M8） | 检测距离 20-200mm，配 N1/P1/N2/P2 |
| R12100（M12） | 检测距离 20-100mm，配 N1/P1/N2/P2 |
| R12200（M12） | 检测距离 20-200mm，配 N1/P1/N2/P2 |
| R12300（M12） | 检测距离 30-300mm（系列最长），配 N1/P1/N2/P2 |
| 输出后缀 | N1=NPN 常开 / P1=PNP 常开 / N2=NPN 常闭 / P2=PNP 常闭 |
| 型号总数 | 5 档距离 × 4 种输出 = 20 个型号 |
光学参数
| 检测方式 | 漫反射（发射接收一体，无需反光板） |
| 光源 | 850/940nm 红外光 |
电气参数
| 工作电压 | 10-30VDC |

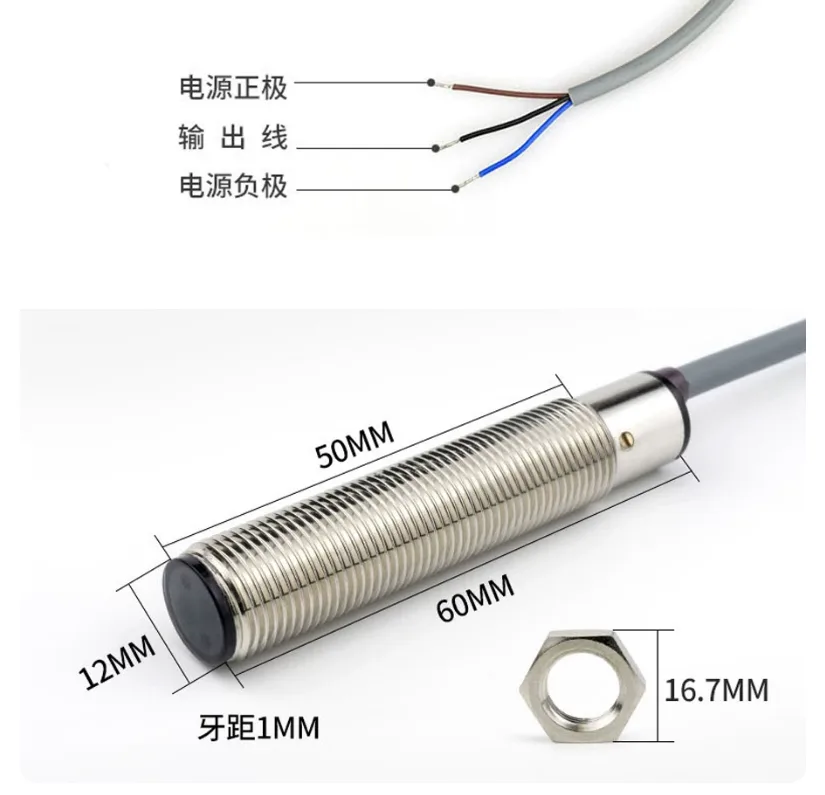

| 输出方式 | NPN / PNP 三线制，常开 / 常闭 |
机械与环境

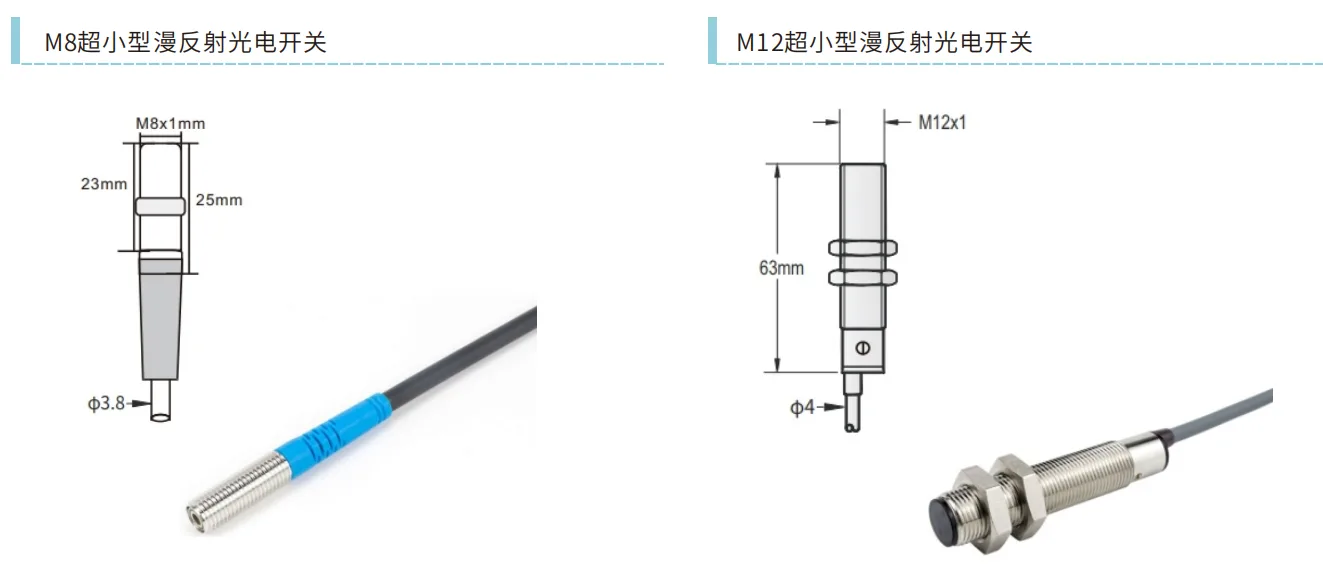

| 螺纹规格 | M8（H08 系列）/ M12（R12 系列） |
| 外壳材质 | 铜镀镍 |

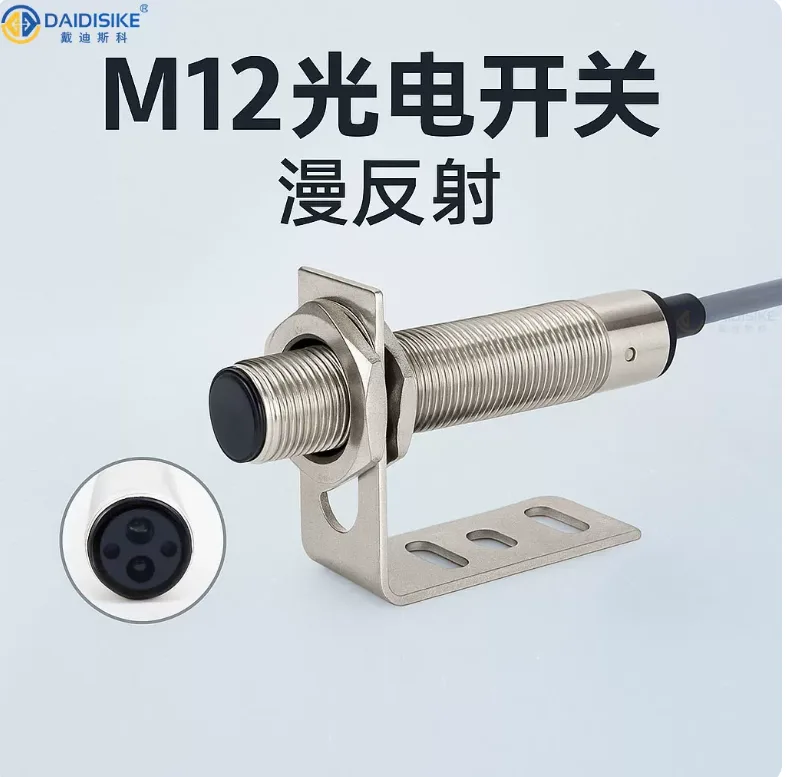

| 安装方式 | 螺纹单孔安装，螺母锁付，兼容通用 M8/M12 接近开关支架 |
| 防护等级 | IP65 |

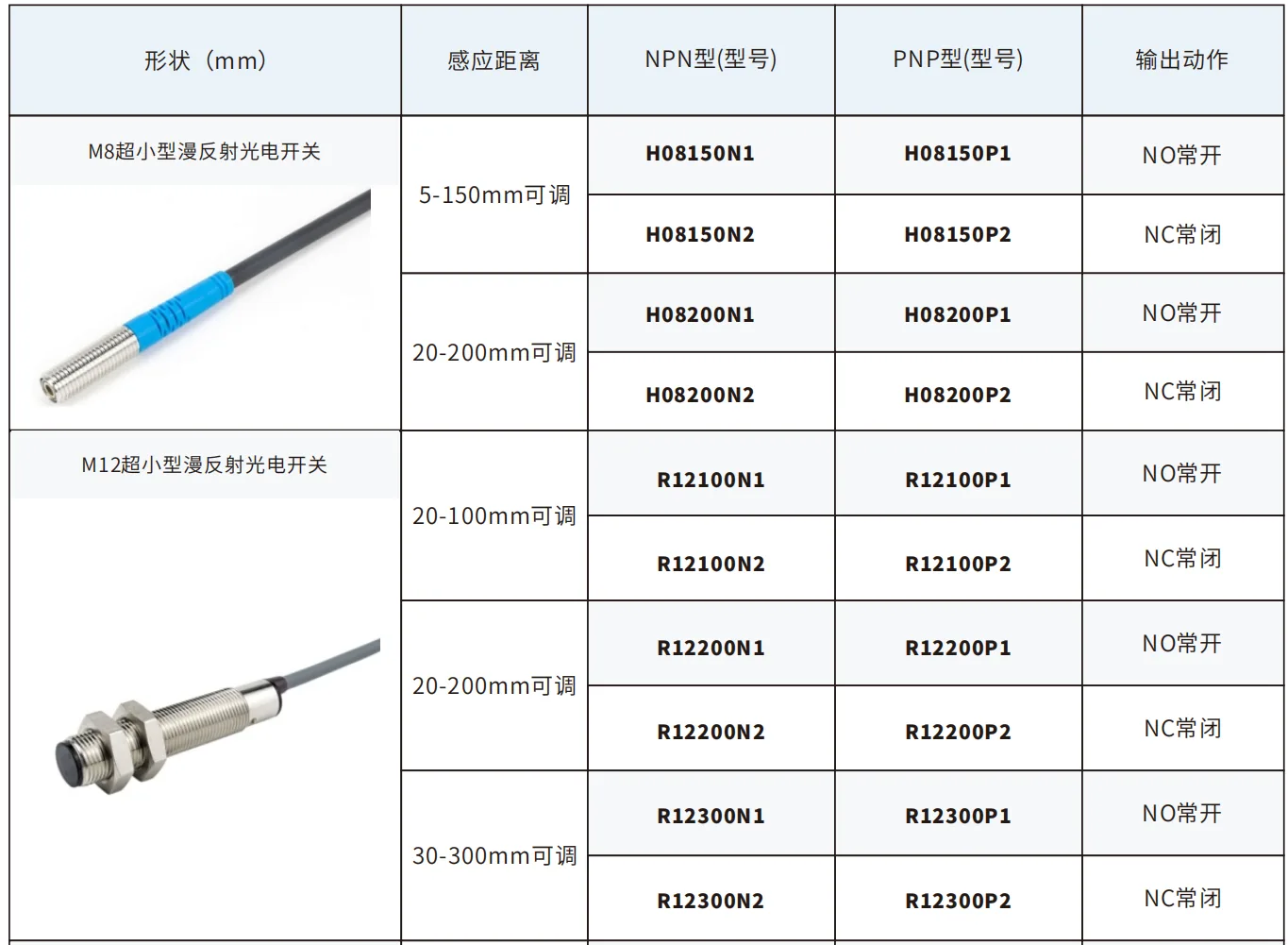

H08/R12 系列 标准选型对照表
H08/R12 系列共 20 个型号：先按安装孔选 M8 或 M12，再按工作距离选档位，最后按 PLC 类型选输出。
| 螺纹规格 | 检测距离 | NPN 型号（常开/常闭） | PNP 型号（常开/常闭） |
|---|---|---|---|
| M8 | 最大至 150mm | H08150N1 / H08150N2 | H08150P1 / H08150P2 |
| M8 | 20-200mm | H08200N1 / H08200N2 | H08200P1 / H08200P2 |
| M12 | 20-100mm | R12100N1 / R12100N2 | R12100P1 / R12100P2 |
| M12 | 20-200mm | R12200N1 / R12200N2 | R12200P1 / R12200P2 |
| M12 | 30-300mm | R12300N1 / R12300N2 | R12300P1 / R12300P2 |
H08/R12 系列 典型应用行业
接近开关升级改造
现有 M8/M12 电感式接近开关孔位直接换装：不改支架不改孔，检测距离从 1-2mm 提升到最长 300mm，还能检非金属。
输送线与辊道
辊筒间隙、机架横梁上检测货物有无：M8/M12 细长机身适合输送机架的狭窄安装空间，金属壳耐现场磕碰。
工装夹具与托盘检测
自动线上治具、托盘到位确认：漫反射直接检测托盘表面，无需在对面装反光板，工位布置简单。
包装设备
包装机内部纸箱、产品有无检测：五档距离选择配紧凑机身，塞进包装机紧凑的内部空间刚好合适。
非金属材料检测
塑料件、纸板、木材等目标的存在检测：光电原理弥补电感式只能检金属的短板，一只传感器通吃混料产线。
H08/R12 系列 技术原理与工作机制
H08/R12 系列 安装指南
H08/R12 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 H08/R12 系列 | 进口同等级款 |
|---|---|---|
| 换装便利性 | 螺纹与通用 M8/M12 接近开关一致，原孔原支架直接换装 | 进口同类品牌可换装，但单价高、起订门槛高 |
| 距离档位 | 五档距离 100-300mm 全覆盖，按需精选不浪费 | 进口同类档位划分类似，长距离型号溢价明显 |
| 采购成本 | 厂家直销价，批量成本优势大 | 进口品牌价格通常为数倍 |
| 供货服务 | 佛山现货直发，小批量可试样，中文技术支持 | 渠道备货有限，缺货交期长 |
关于 H08/R12 系列 的常见问题
H08/R12 能替代进口同类 M8/M12 光电开关吗？
H08/R12 和 H03-H06（M3-M6）系列怎么选？
能直接装到原来电感式接近开关的孔位上吗？
接线方式和输出怎么选？
检测距离受什么影响，300mm 能打满吗？
需要装反光板吗？
黑色或透明物体检测不稳定怎么办？
可以用于人身安全防护吗？
起订量、交期和发票怎么安排？
