戴迪斯科 H03-H06 超小型漫反射光电开关｜M3-M6 不锈钢螺纹 940nm 红外｜5-200mm 可调｜国产替代
接近开关的体积、光电开关的距离——M3-M6 螺纹筒里装进 5-200mm 可调红外检测
| M3（H03） | H0330：5-30mm 可调；H0340：5-40mm 可调，各配 N1/P1/N2/P2 |
| M4（H04） | H0450：10-50mm 可调；H0470：10-70mm 可调，各配 N1/P1/N2/P2 |
| M5（H05） | H05100：15-100mm 可调；H05130：15-130mm 可调，各配 N1/P1/N2/P2 |
| M6（H06） | H06150：20-150mm 可调；H06200：20-200mm 可调，各配 N1/P1/N2/P2 |
| 输出后缀 | N1=NPN 常开 / P1=PNP 常开 / N2=NPN 常闭 / P2=PNP 常闭 |
| 型号总数 | 4 种螺纹 × 2 档距离 × 4 种输出 = 32 个型号 |
H03/H04/H05/H06 系列 产品详解
戴迪斯科 H03/H04/H05/H06 系列是一个把"光电开关的检测距离"塞进"接近开关的体积"里的超小型漫反射家族：M3/M4/M5/M6 四种不锈钢螺纹筒式外壳，和微型电感式接近开关一样细，但检测距离按规格覆盖 5-200mm——同尺寸电感式接近开关通常只有 1-2mm 感应距离。每种螺纹提供两档可调距离（M3：5-30/5-40mm；M4：10-50/10-70mm；M5：15-100/15-130mm；M6：20-150/20-200mm），配 NPN/PNP、常开/常闭四种输出，共 32 个现货型号。 它最实用的差异点是"装得下、还够得着"：机械手夹爪、精密治具、振动盘轨道、3C/半导体设备内部这些地方，方形光电装不进、电感式又够不着，H 系列钻一个孔、两颗螺母锁付即可，位置复现性好、坏了拧下来直接换。940nm 红外不可见光源不受车间照明变化干扰，也不会在工件上留可见光斑影响旁边的视觉工位；漫反射原理不挑材质，塑料、纸板、非金属件都能检。注意与站内 M3-M8 激光漫反射款（650nm 可见激光、1.5mm 光点）区分：H 系列是红外性价比款，主打常规微小空间检测；需要看得见光斑、检更微小目标时选激光款。 电气规格按工业标准走：10-30VDC 宽压三线制，负载电流 120mA，响应时间 5ms、响应频率 100Hz，不锈钢外壳 IP65 防尘防喷水。对标进口同类微型光电开关，性能相当、采购成本更有优势。佛山工厂直销，支持小批量试样，可开 13% 增值税专票，全国热线 4000-808-929。
为什么选择 H03/H04/H05/H06 系列

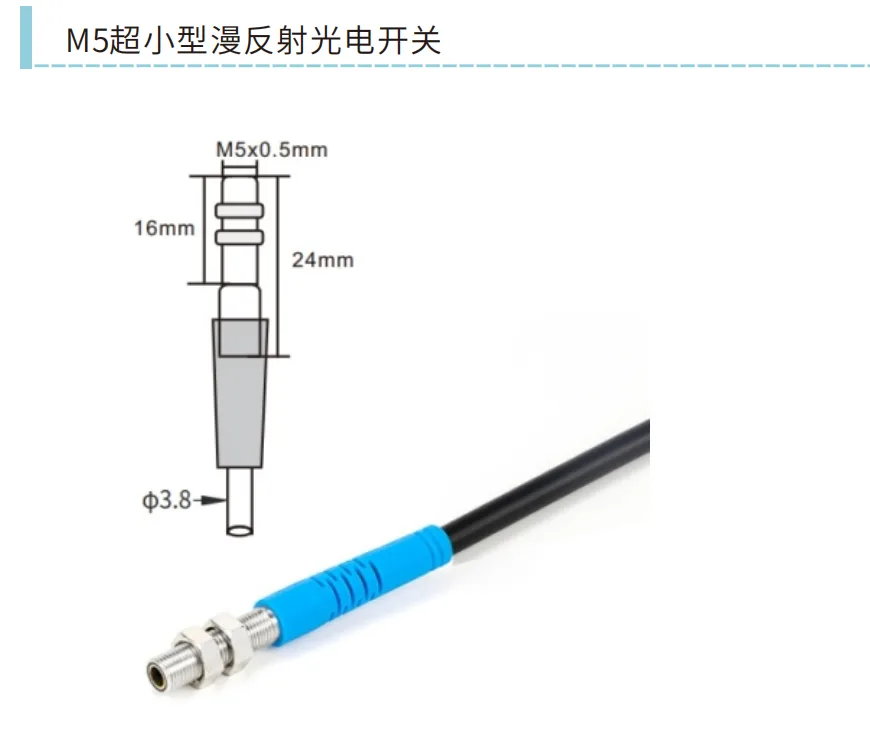

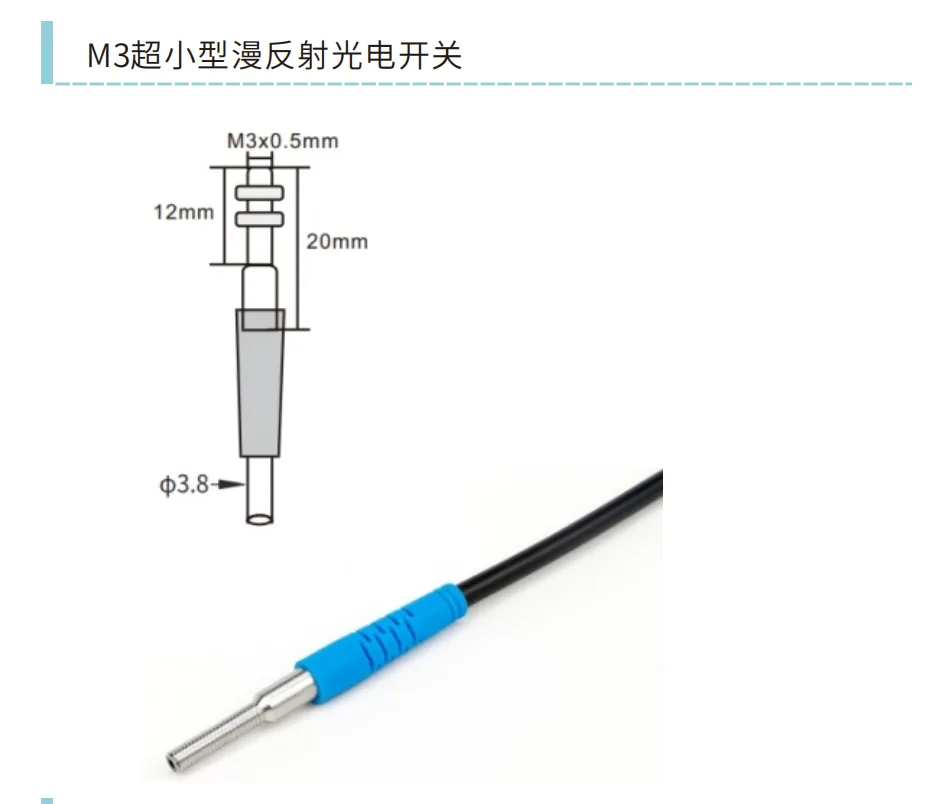

M3 起步的极小螺纹机身
M3/M4/M5/M6 不锈钢螺纹筒式外壳，与微型接近开关同级体积，夹爪、治具、微型机构内部都装得下。
5-200mm 检测距离分档可调
每种螺纹两档距离且灵敏度可调：M3 最短 5-30mm、M6 最长 20-200mm，按实际工作间隙精确选档。
940nm 红外抗光干扰
不可见红外光源，不受车间照明变化影响，也不会在产品上留下可见光斑干扰邻近视觉检测工位。
32 型号全矩阵
4 种螺纹 × 2 档距离 × NPN/PNP × 常开/常闭，共 32 个型号，任何 PLC 输入类型和动作逻辑都有现货对应。
单孔安装、两颗螺母搞定
圆柱螺纹钻一个孔即可安装，无需支架；坏了拧下换新，位置复现性好，停线时间短。
不锈钢外壳 + IP65
不锈钢壳体耐磕碰耐腐蚀，IP65 防尘防喷水，敢直接装在机械臂、振动送料机等有冲击粉尘的工位。
检测不挑材质
漫反射光电原理，塑料、纸板、木材等非金属目标都能检，突破同尺寸电感式接近开关只能检金属的限制。
5ms 响应 · 100Hz
10-30VDC 宽压、负载 120mA、响应 5ms/100Hz，满足常规节拍产线的到位与有无检测。
H03/H04/H05/H06 系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
型号选型
| M3（H03） | H0330：5-30mm 可调；H0340：5-40mm 可调，各配 N1/P1/N2/P2 |
| M4（H04） | H0450：10-50mm 可调；H0470：10-70mm 可调，各配 N1/P1/N2/P2 |
| M5（H05） | H05100：15-100mm 可调；H05130：15-130mm 可调，各配 N1/P1/N2/P2 |
| M6（H06） | H06150：20-150mm 可调；H06200：20-200mm 可调，各配 N1/P1/N2/P2 |
| 输出后缀 | N1=NPN 常开 / P1=PNP 常开 / N2=NPN 常闭 / P2=PNP 常闭 |
| 型号总数 | 4 种螺纹 × 2 档距离 × 4 种输出 = 32 个型号 |
光学参数
| 检测方式 | 漫反射（发射接收一体，无需反光板） |
| 光源 | 940nm 红外光（不可见光） |
| 检测距离 | 5-200mm（按型号分八档，各档均可调） |
电气参数
| 工作电压 | 10-30VDC |
| 负载电流 | 120mA |
| 输出方式 | NPN / PNP 三线制，常开 / 常闭 |
| 响应时间 | 5ms |
| 响应频率 | 100Hz |
机械与环境
| 外壳材质 | 不锈钢 |
| 安装方式 | 螺纹筒式单孔安装，螺母锁付，无需支架 |
| 防护等级 | IP65 |

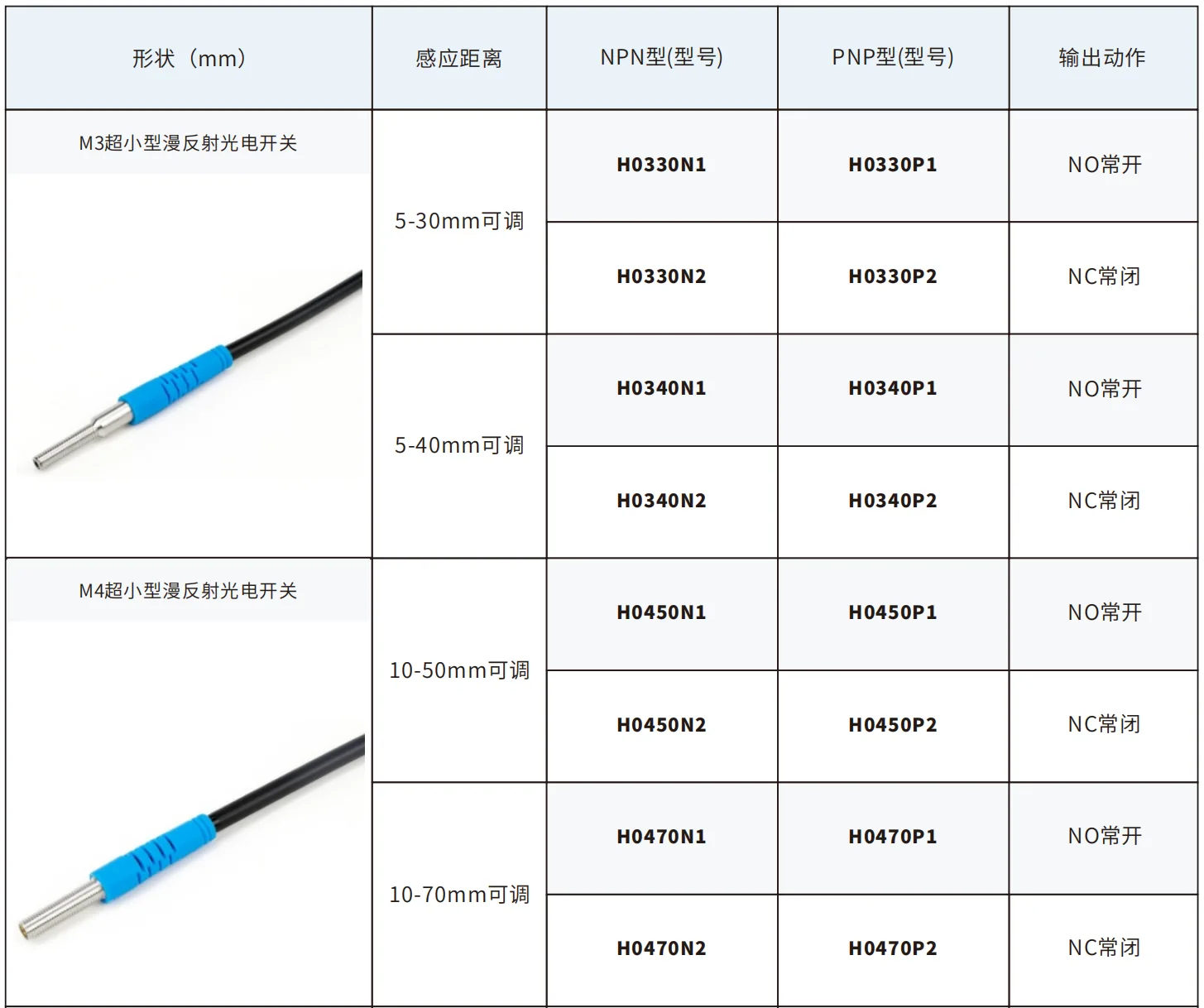

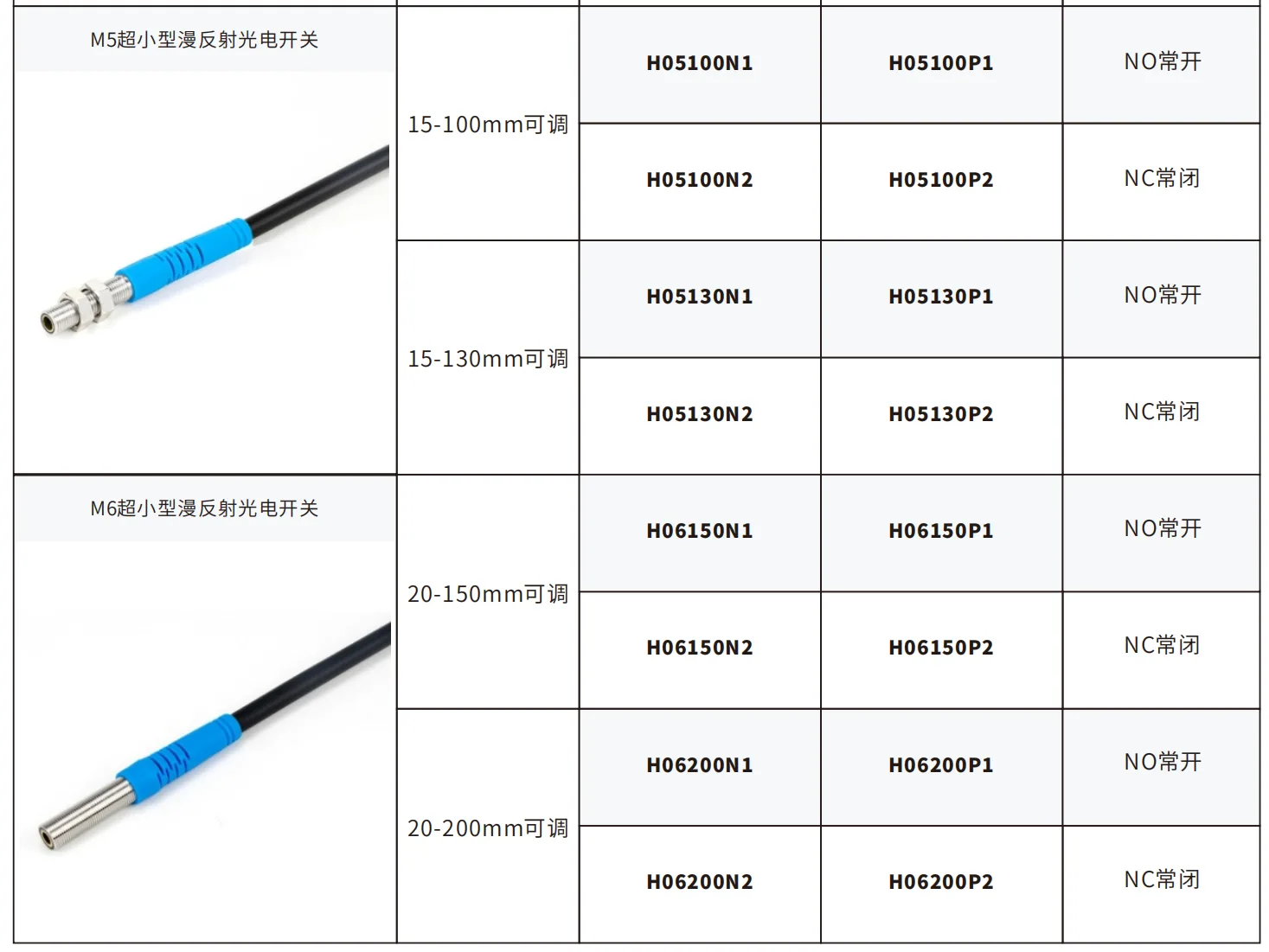

H03/H04/H05/H06 系列 标准选型对照表
H03/H04/H05/H06 系列共 32 个型号：先按安装孔选螺纹，再按工作距离选档位，最后按 PLC 输入类型选 NPN/PNP、按控制逻辑选常开/常闭。
| 螺纹规格 | 检测距离（可调） | NPN 型号（常开/常闭） | PNP 型号（常开/常闭） |
|---|---|---|---|
| M3 | 5-30mm | H0330N1 / H0330N2 | H0330P1 / H0330P2 |
| M3 | 5-40mm | H0340N1 / H0340N2 | H0340P1 / H0340P2 |
| M4 | 10-50mm | H0450N1 / H0450N2 | H0450P1 / H0450P2 |
| M4 | 10-70mm | H0470N1 / H0470N2 | H0470P1 / H0470P2 |
| M5 | 15-100mm | H05100N1 / H05100N2 | H05100P1 / H05100P2 |
| M5 | 15-130mm | H05130N1 / H05130N2 | H05130P1 / H05130P2 |
| M6 | 20-150mm | H06150N1 / H06150N2 | H06150P1 / H06150P2 |
| M6 | 20-200mm | H06200N1 / H06200N2 | H06200P1 / H06200P2 |
H03/H04/H05/H06 系列 典型应用行业
机械手 / 气动夹爪
装在夹爪结构上确认工件有无：M3/M4 螺纹直接嵌入夹爪本体，5-70mm 可调距离正好覆盖抓取时的典型间隙。
精密治具与组装机构
治具内部到位检测：单孔螺纹安装不占支架空间，工件放到位输出信号给 PLC 才允许下一步动作，防止空压漏装。
振动盘送料
振动盘出料轨道的零件检出：940nm 红外抗环境光波动，料道上方照明变化不误动作，缺料及时报警。
3C / 半导体设备
设备腔体内部的极限空间检测：M3 起步的外径在同类光电里属于极小规格，贴着结构件安装也不干涉。
非金属工件检测
塑料件、纸板、胶件等电感式接近开关检不到的目标：借用原接近开关的 M3-M6 安装孔直接换装，距离从 1-2mm 提升到最长 200mm。
H03/H04/H05/H06 系列 技术原理与工作机制
H03/H04/H05/H06 系列 安装指南
H03/H04/H05/H06 系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 H03/H04/H05/H06 系列 | 进口同等级款 |
|---|---|---|
| 极小体积规格 | M3 起步，32 个型号覆盖 M3-M6 全螺纹段 | 进口同类微型光电多从 M4/M6 起步，M3 规格选择少 |
| 采购成本 | 厂家直销价，批量采购成本优势明显 | 进口同类品牌价格通常为数倍，交期受渠道影响 |
| 供货与交期 | 佛山工厂现货直发，常规型号快速交付，支持小批量试样 | 进口渠道备货有限，缺货时交期长 |
| 本地化服务 | 中文技术支持，选型/接线/调试一对一指导，热线 4000-808-929 | 本地技术响应链条长，定制沟通成本高 |
关于 H03/H04/H05/H06 系列 的常见问题
H 系列能替代进口同类微型光电开关吗？
H 系列和站内 M3-M8 激光漫反射款（DD06/JN 系列）怎么选？
型号后缀 N1/P1/N2/P2 什么意思，NPN 和 PNP 怎么选？

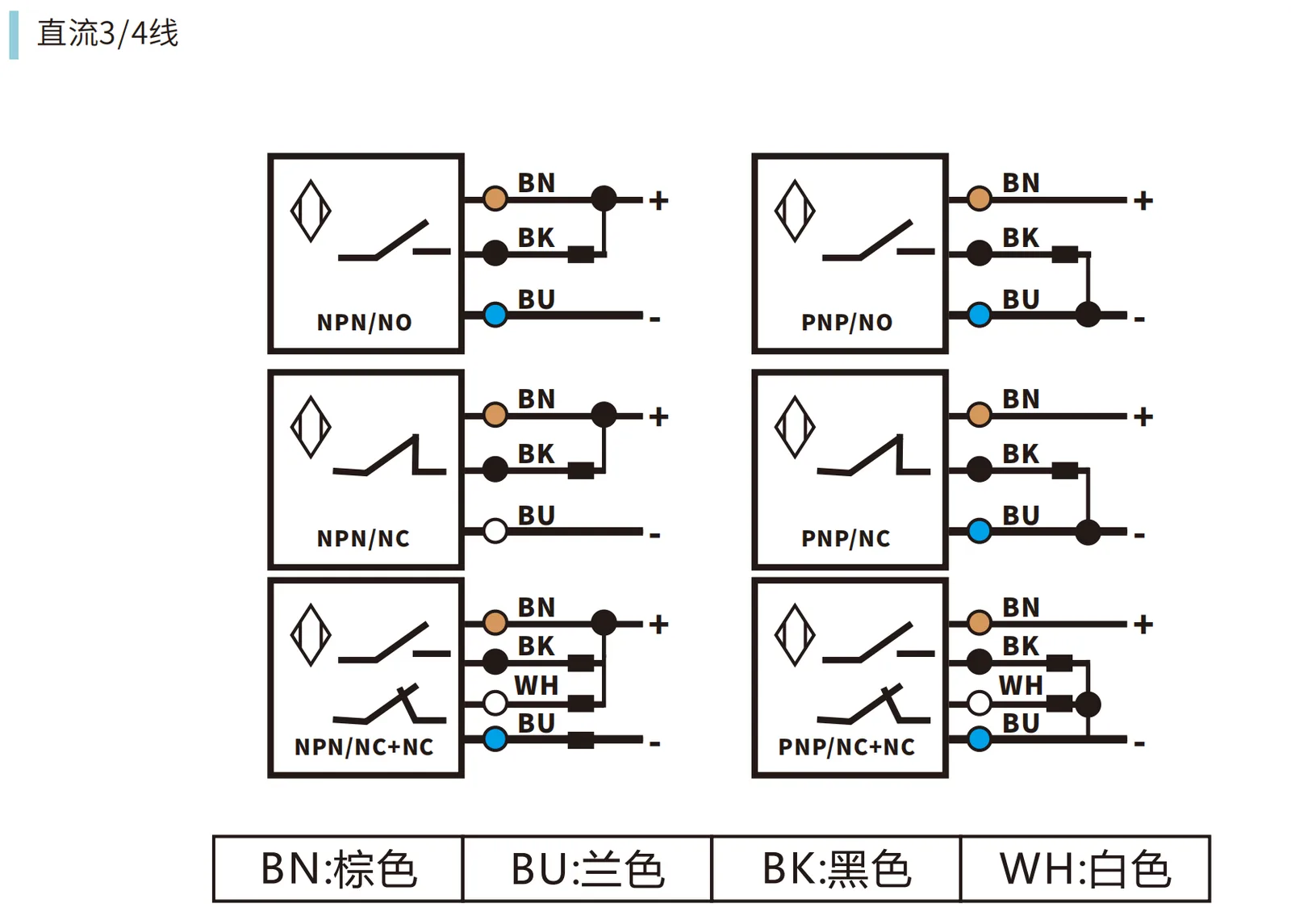

接线怎么接？
检测距离怎么选档，标称距离能打满吗？
能检测塑料、纸板这类非金属物体吗？
透明玻璃或薄膜能可靠检测吗？
可以用于人身安全防护吗？
起订量、交期和发票怎么安排？
同系列其他产品

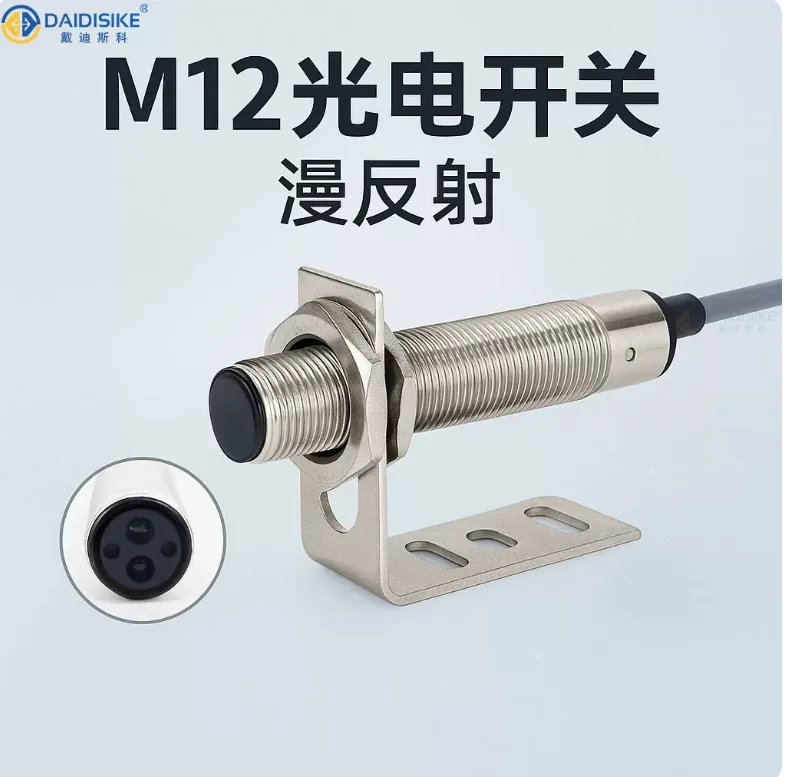

戴迪斯科 H08/R12 超小型漫反射光电开关｜M8/M12 铜镀镍螺纹｜检测最远 300mm｜20 型号｜国产替代
标准 M8/M12 螺纹直接换装接近开关孔位，检测距离拉到 300mm

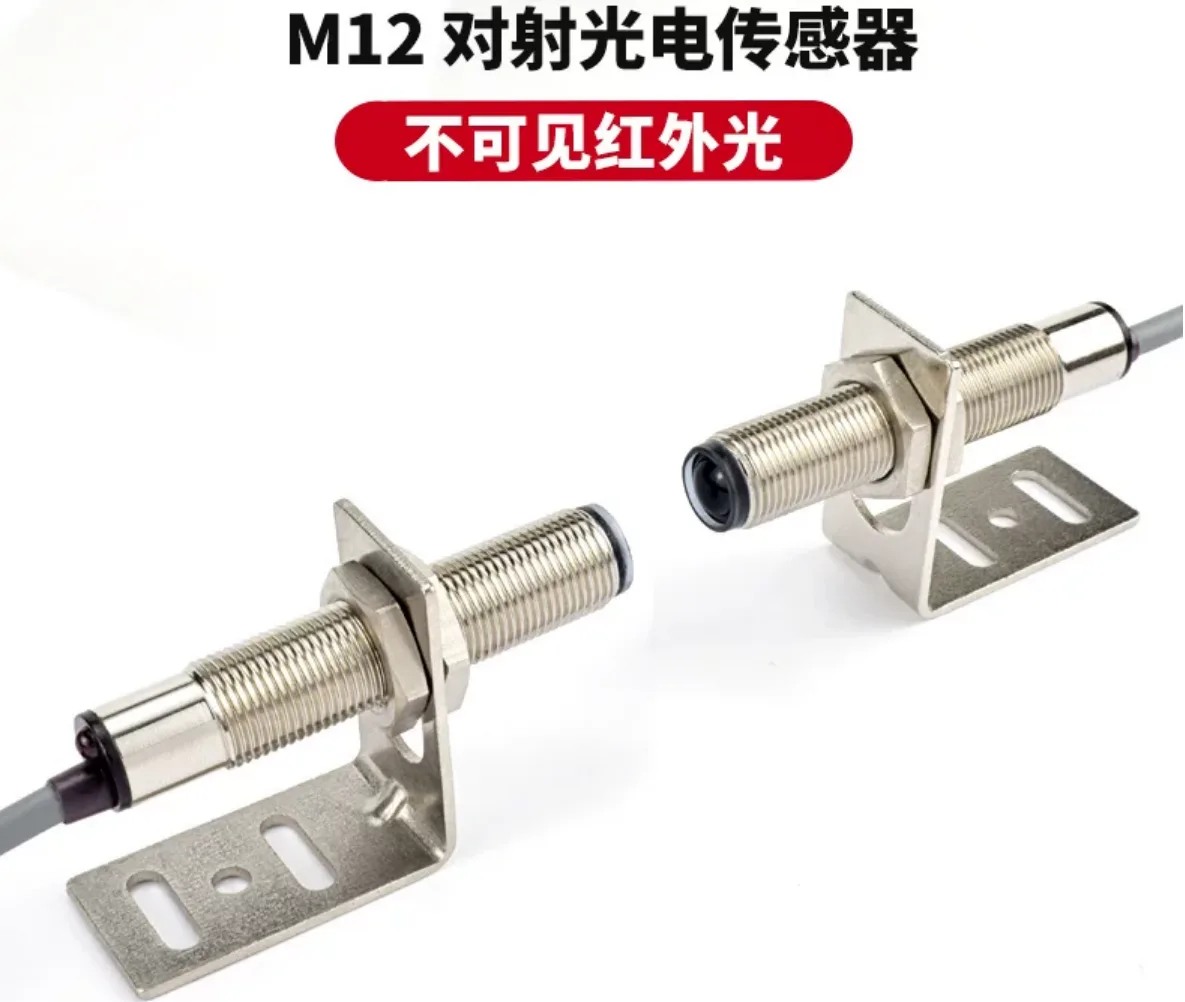

戴迪斯科 H122M/H1805M 系列对射光电开关｜M12/M18 螺纹 2-15m 远距对射｜NO+NC 双输出｜国产替代
