DS 超小型激光对射光电开关｜M3/M4/M5/M6 对射 20m · M8 对射 30m｜650nm 红激光
M3-M8 圆柱螺纹 · 650nm 红激光 · 一发一收对射 20m / 30m · 约 1.5mm 细光斑 · NPN/PNP · IP65

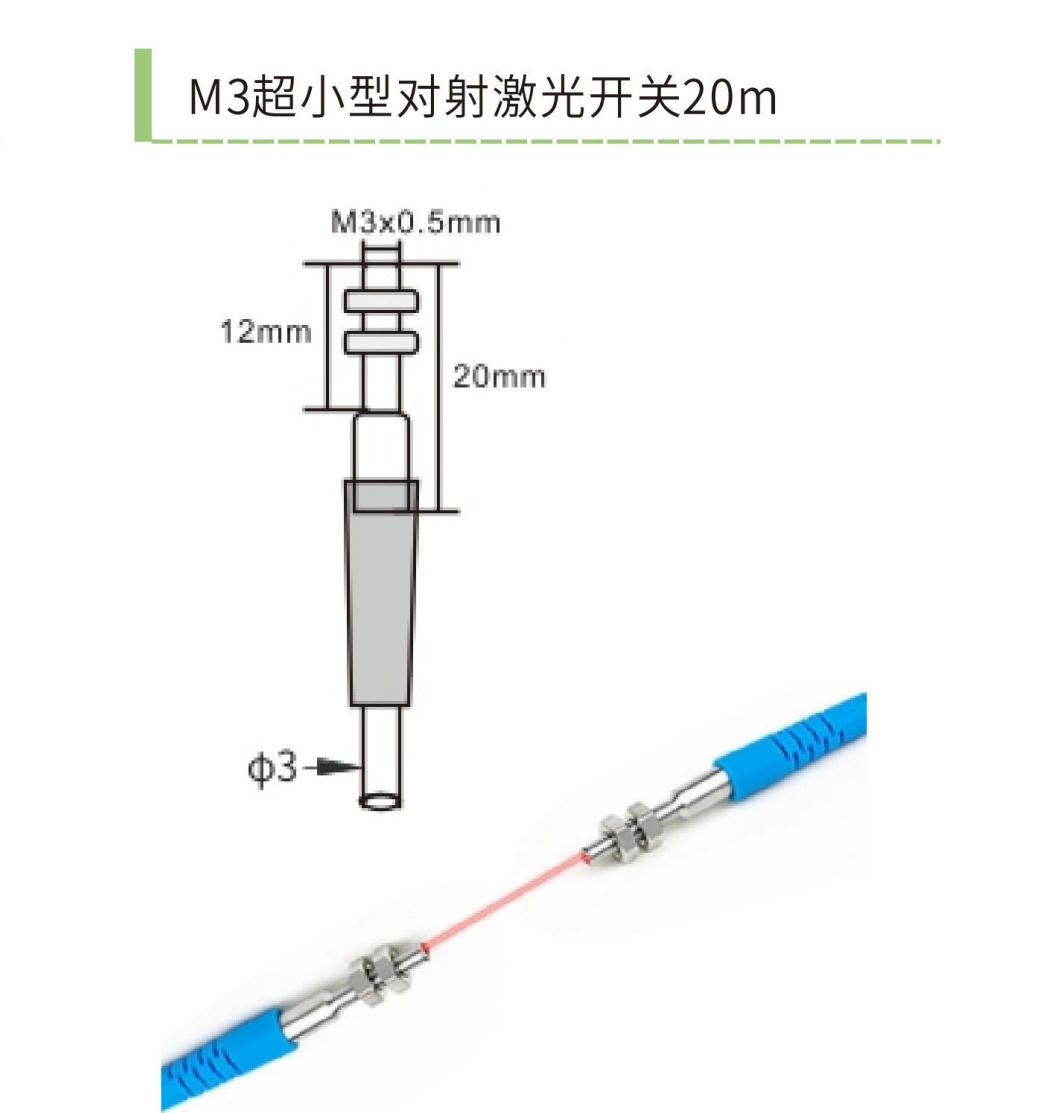

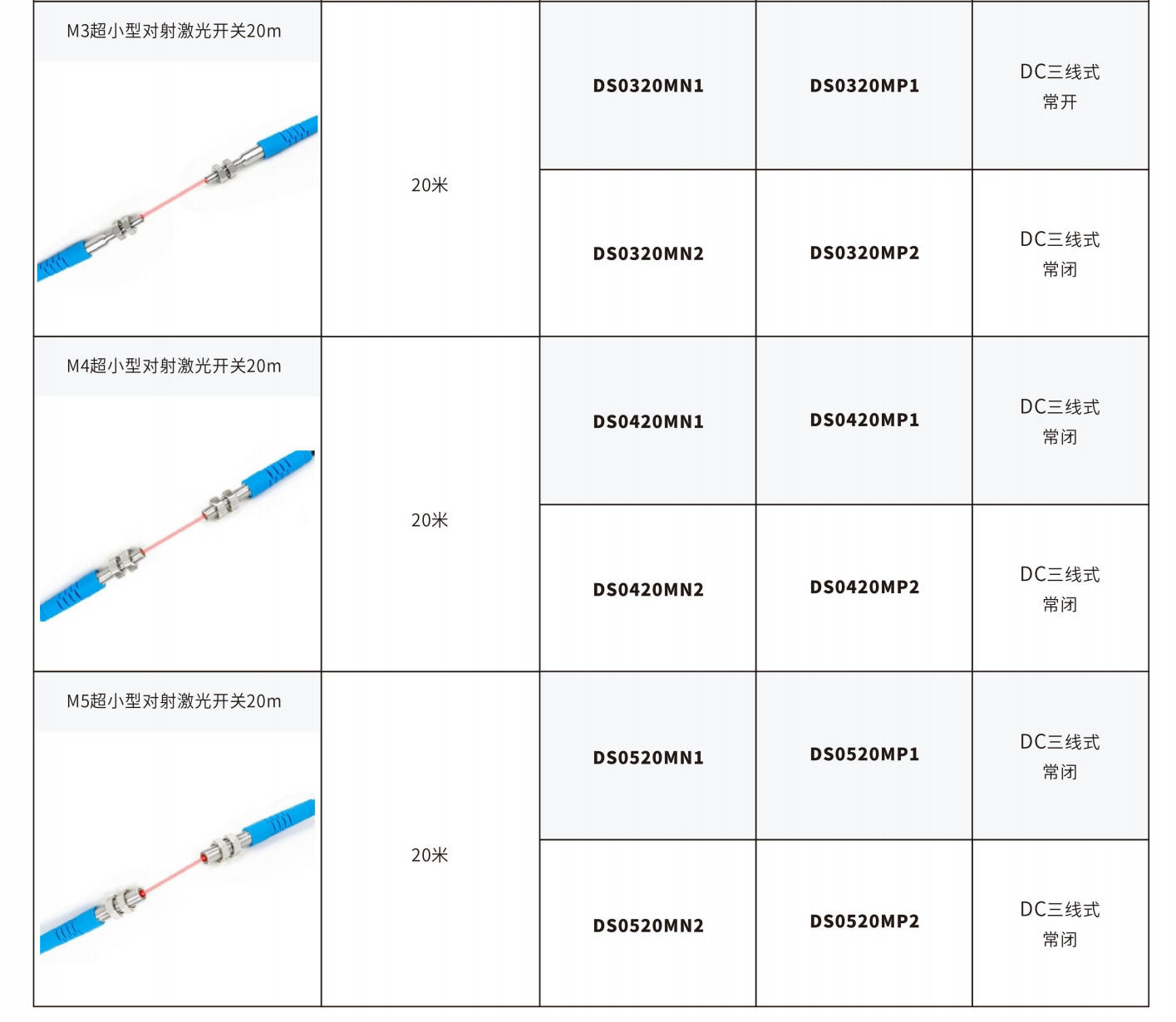

| DS0320（M3） | 对射 / 检测距离 20m / MN1·MP1·MN2·MP2 |

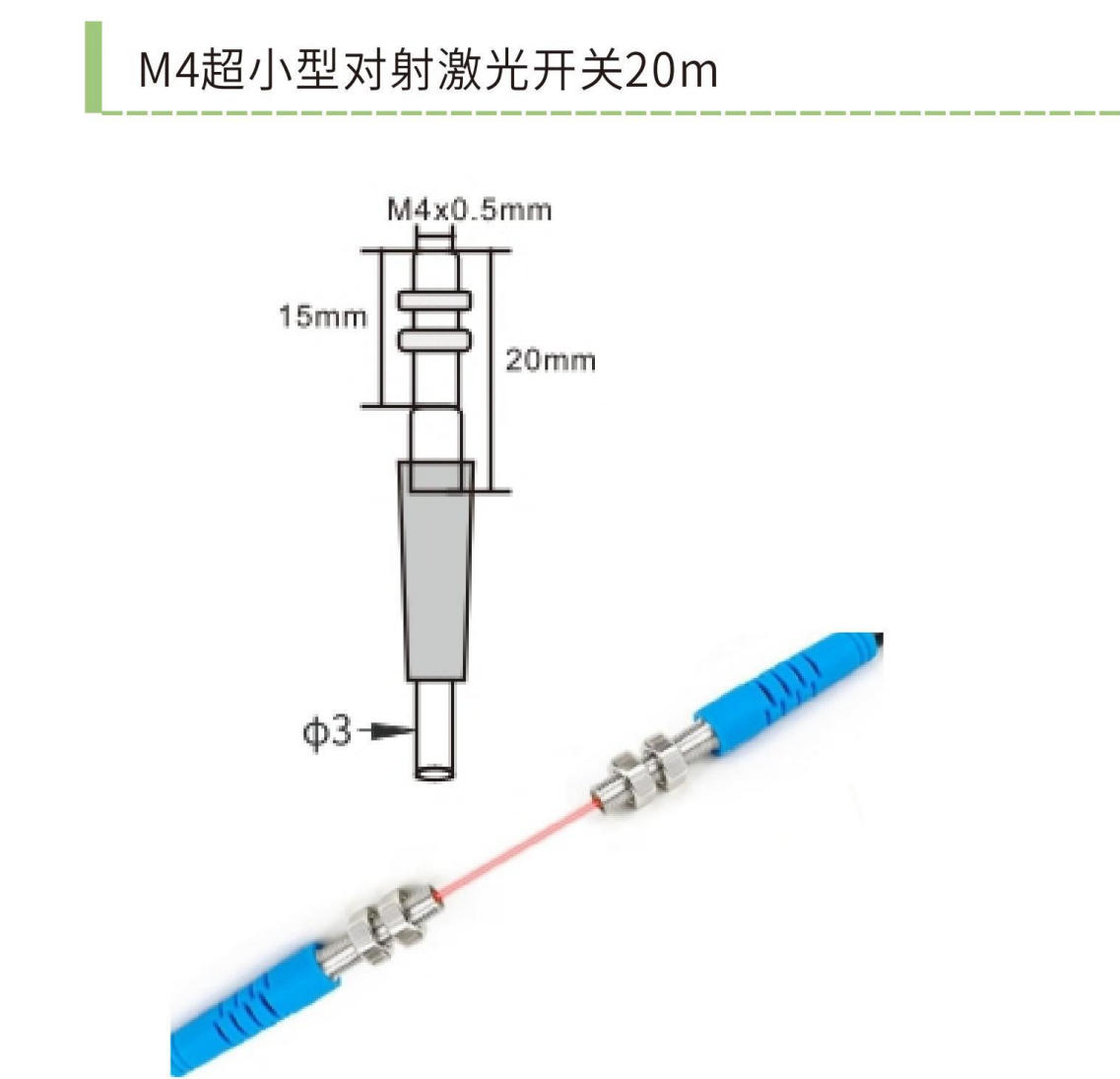

| DS0420（M4） | 对射 / 检测距离 20m / MN1·MP1·MN2·MP2 |

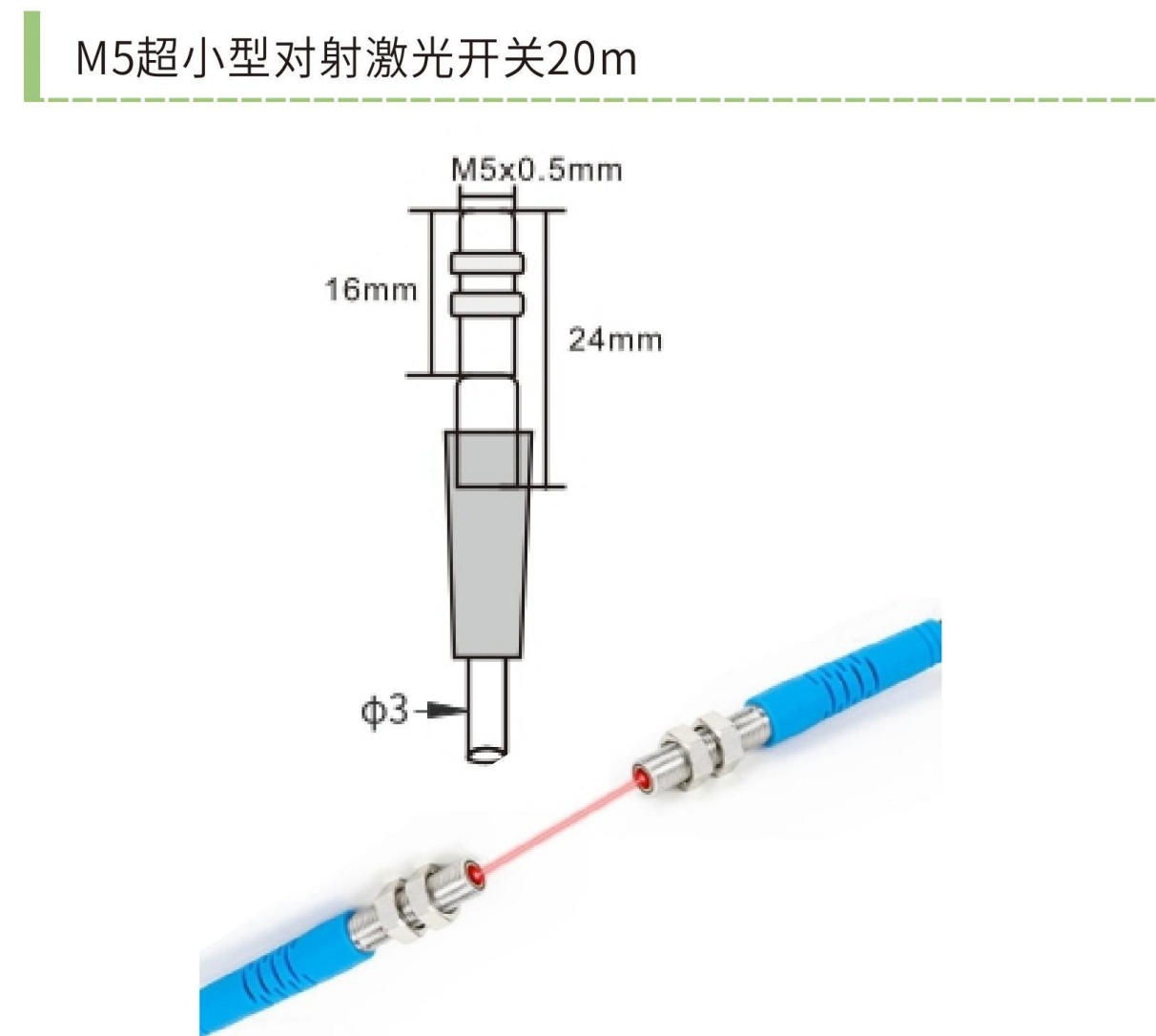

| DS0520（M5） | 对射 / 检测距离 20m / MN1·MP1·MN2·MP2 |

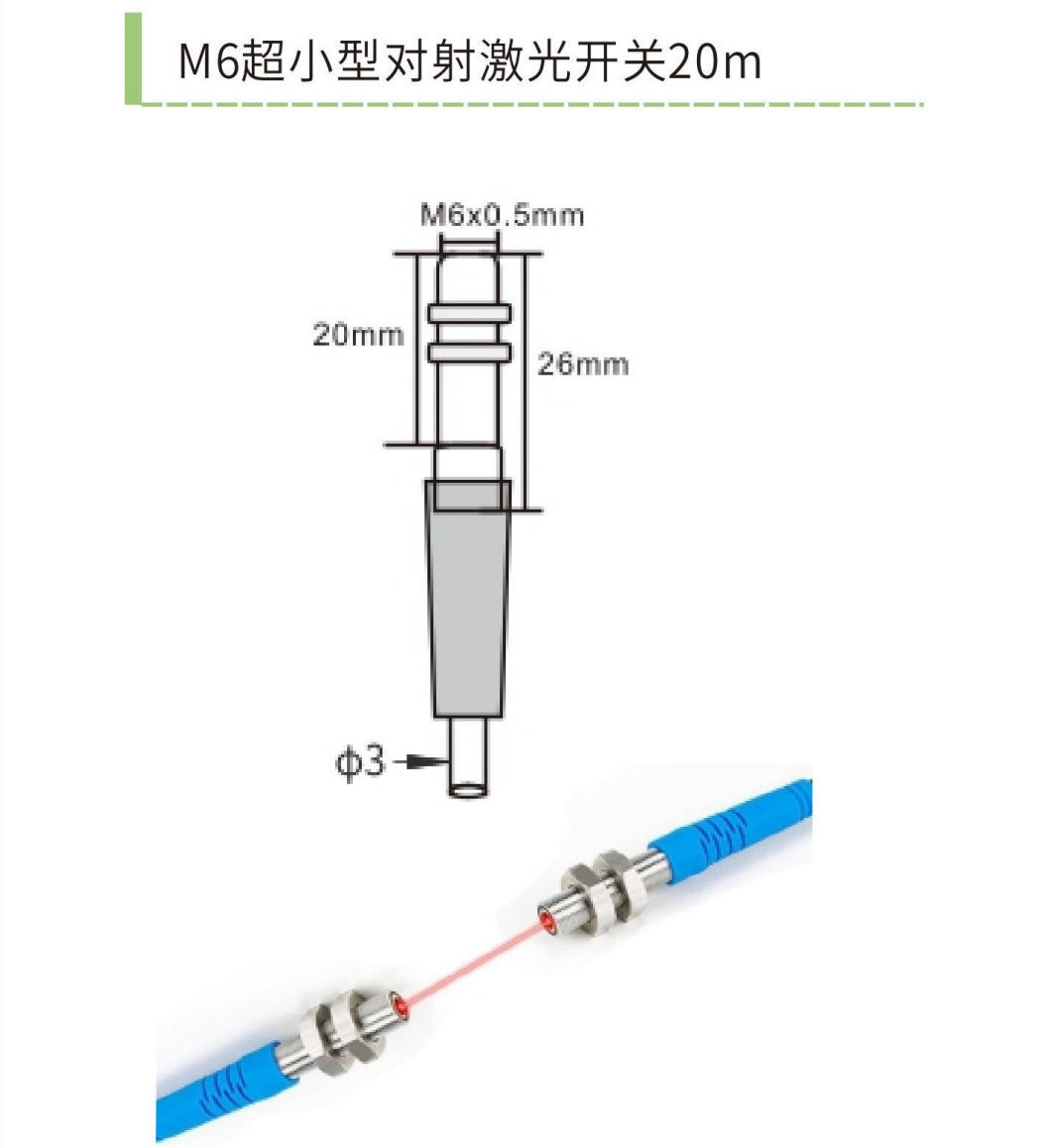

| DS0620（M6） | 对射 / 检测距离 20m / MN1·MP1·MN2·MP2 |
| DS0830（M8） | 对射 / 检测距离 30m / MN1·MP1·MN2·MP2 |
| 输出后缀 | MN1=NPN 常开 / MP1=PNP 常开 / MN2=NPN 常闭 / MP2=PNP 常闭（M=对射） |
DS M3-M8 激光对射 产品详解
戴迪斯科 DS 超小型激光对射光电开关，采用 M3 / M4 / M5 / M6 / M8 圆柱螺纹外壳，配 650nm 可见红色激光光源。对射式（Through-Beam）由发射器 + 接收器一发一收成对组成，分别安装在被测通道两端，物体进入光路阻挡激光即触发。
对射式三大优势：① 检测距离远——不依赖物体反射，激光直射到接收器，M3/M4/M5/M6 款检测距离达 20m、M8 款达 30m，机身却只有 M3-M8 的超小体积；② 抗干扰出色——光强裕量大，粉尘、油污环境下稳定可靠，且不受目标颜色 / 反射率影响，黑色、透明物体同样能检；③ 微小物体检出能力强——M3/M4/M5 款标准激光光斑约 1.5mm，能检测细小工件、线材、引脚等窄小目标。650nm 可见激光让安装对光有据可依：能直接看到激光打在接收器上。
型号编码：DS0320（M3 / 20m）、DS0420（M4 / 20m）、DS0520（M5 / 20m）、DS0620（M6 / 20m）、DS0830（M8 / 30m）；后缀 M 表示对射，MN1 = NPN 常开、MP1 = PNP 常开、MN2 = NPN 常闭、MP2 = PNP 常闭。DC 10-30V 宽压供电，IP65 防护，发射器与接收器成对使用。典型应用：自动化产线物体通过计数、长距离物体检测、传送带防碰撞、微小工件 / 线材检测等。国产替代：价格约为进口对射激光光电开关的 30%-40%，佛山仓 48 小时响应，可开 13% 增值税专票。
为什么选择 DS M3-M8 激光对射
对射 20m / 30m 远距
M3-M6 款 20m、M8 款 30m，激光直射不依赖反射。
650nm 可见红激光
可见光路便于现场对光安装、调试、故障诊断。
约 1.5mm 细光斑
M3/M4/M5 款标准光斑约 1.5mm，细小工件、线材、引脚可检。
抗干扰出色
对射式光强裕量大，粉尘 / 油污环境稳定，不受目标颜色影响。
NPN / PNP · NO / NC 全配置
MN1/MP1/MN2/MP2 四种输出逻辑，适配各品牌 PLC。
M3 起步超小机身
五种螺纹规格，狭小通道两侧也装得下。
DC 10-30V 宽电压
宽压供电，适配各类工业控制电源。
IP65 防护
防尘防喷水，工业现场可靠。

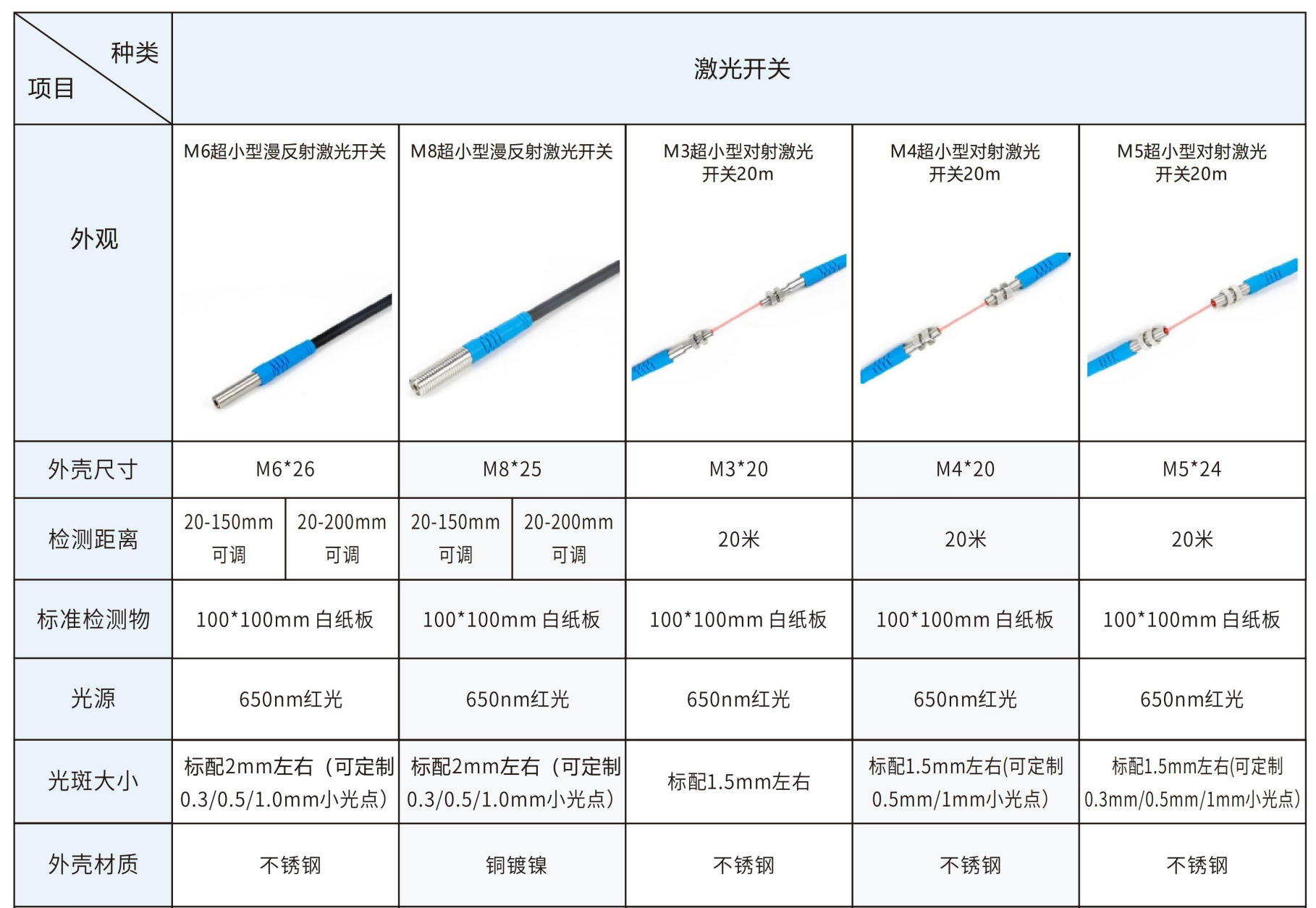

DS M3-M8 激光对射 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。

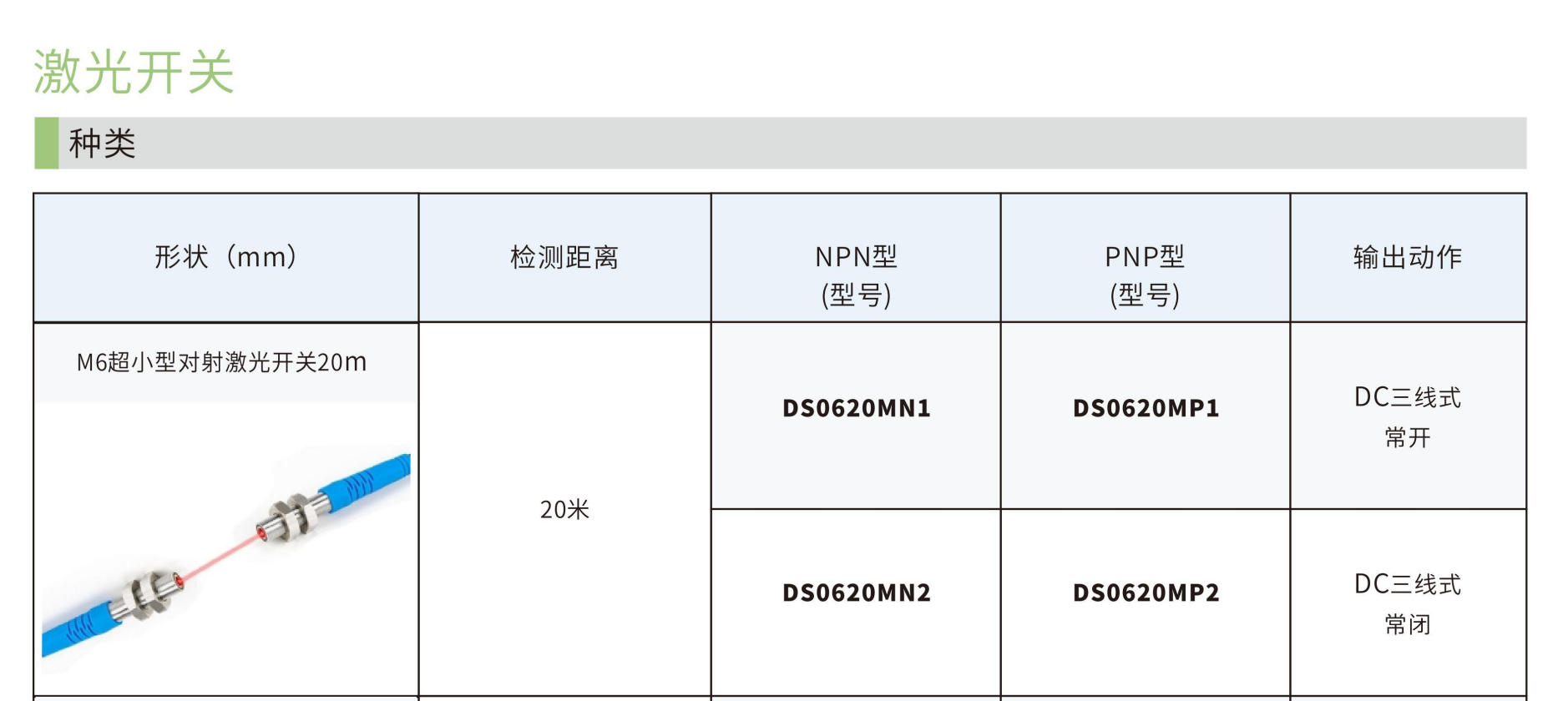

型号选型
| DS0320（M3） | 对射 / 检测距离 20m / MN1·MP1·MN2·MP2 |
| DS0420（M4） | 对射 / 检测距离 20m / MN1·MP1·MN2·MP2 |
| DS0520（M5） | 对射 / 检测距离 20m / MN1·MP1·MN2·MP2 |
| DS0620（M6） | 对射 / 检测距离 20m / MN1·MP1·MN2·MP2 |
| DS0830（M8） | 对射 / 检测距离 30m / MN1·MP1·MN2·MP2 |
| 输出后缀 | MN1=NPN 常开 / MP1=PNP 常开 / MN2=NPN 常闭 / MP2=PNP 常闭（M=对射） |
光学参数
| 光源 | 650nm 红色激光（可见光） |
| 检测方式 | 对射式（发射器 + 接收器成对使用） |
| 检测距离 | M3/M4/M5/M6：20m；M8：30m |
| 光斑 | 约 1.5mm（M3/M4/M5 款标准光斑） |
机械参数
| 螺纹规格 | M3 / M4 / M5 / M6 / M8 圆柱螺纹 |
| 防护等级 | IP65 |
电气参数
| 工作电压 | DC 10-30V |
| 输出方式 | NPN / PNP，常开 NO / 常闭 NC（按后缀） |
质保 / 服务
| 整机质保 | 1 年（自发货起算） |
DS M3-M8 激光对射 典型应用行业
产线物体计数
传送带、产线物体通过计数，对射不漏检、不受颜色影响。
长距离物体检测
大跨度通道、宽传送带物体存在检测。
传送带防碰撞
物料堆积、碰撞检测，对射抗粉尘干扰。
微小工件检测
约 1.5mm 细光斑检出细小工件、线材、引脚。
机器人工位
机器人作业区物体进入检测、位置确认。
包装物流
包装机进出料口、物流分拣通道检测。
DS M3-M8 激光对射 技术原理与工作机制
M3-M6 激光对射式光电开关采用对射检测原理。由发射器和接收器一发一收组成、分别安装在被测通道两端，发射器射出 650nm 可见红激光，接收器接收激光。当物体进入光路阻挡激光时，接收器感知光强下降、输出触发信号。对射式不依赖物体表面反射、激光直射传输，因此检测距离可达 20-30m，相比漫反射式具有更远的检测范围。650nm 可见激光便于现场直观看到光路、便于对位安装和故障诊断。对射式对粉尘、油污等环境干扰的抗性出色，可检测黑色、透明、微小工件等漫反射式难以检测的物体。
DS M3-M8 激光对射 安装指南

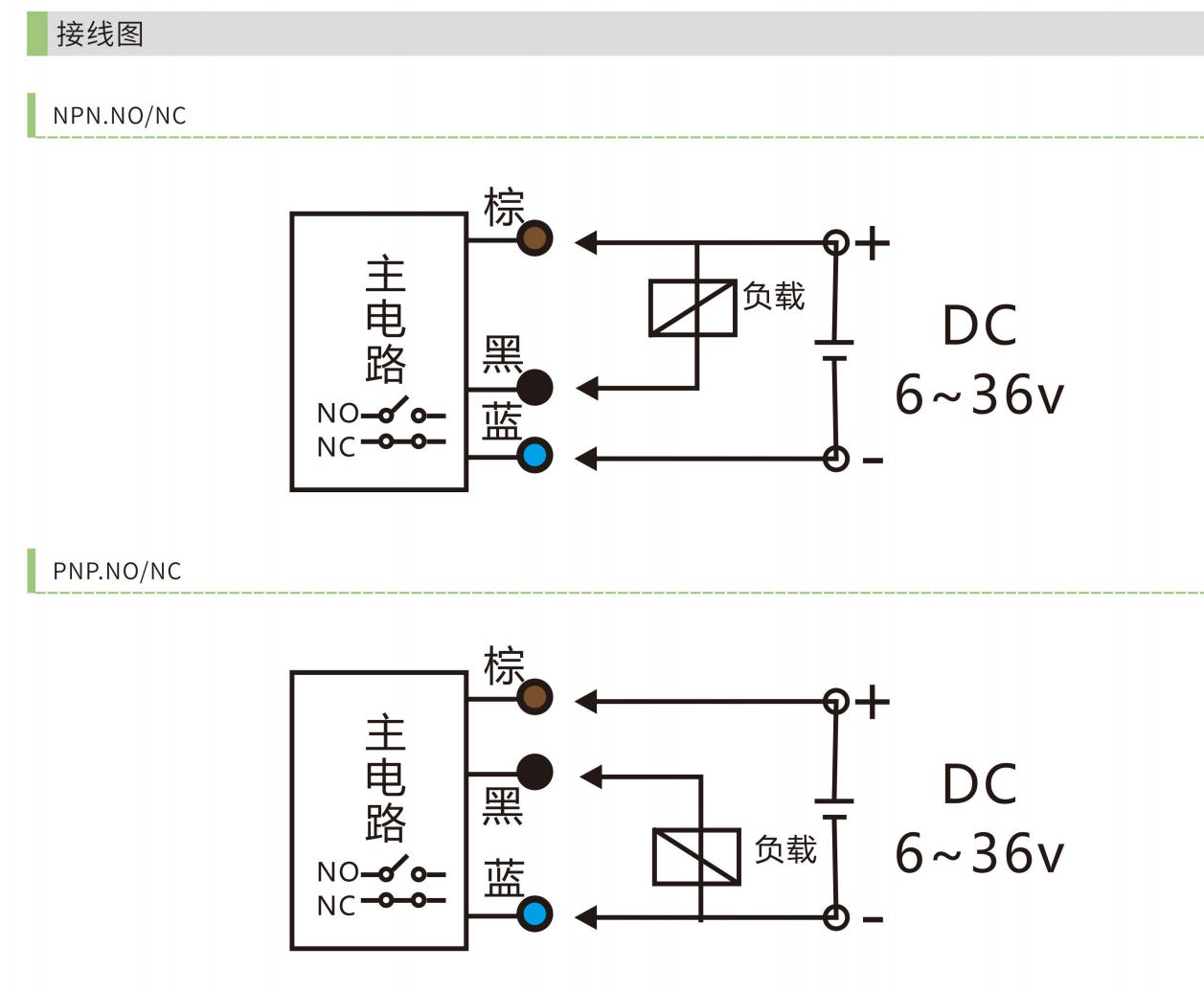

M3-M6 圆柱螺纹外壳，采用螺母固定、可旋转微调对位。对射式由发射器和接收器组成一对，需在被测通道两端分别安装。接线：发射器通常为 2 线制（棕色接 +V、蓝色接 0V），接收器为 3 线制（棕色 +V、蓝色 0V、黑色信号输出接 PLC）。工作电压 DC 10-30V。安装时借助 650nm 可见激光对准两端光轴，确保激光打在接收器上，用支架固定牢靠防止振动影响对位。粉尘环境应定期清洁镜头。响应频率可达 1KHz，适合高速产线。IP65 防护，可在 -25℃~+55℃ 环境工作。
DS M3-M8 激光对射 标配与选配配件
关于 DS M3-M8 激光对射 的常见问题
对射式和漫反射式光电开关怎么选？
M3 到 M8 怎么选？型号怎么读？
对射式怎么安装对光？
对射式能检测透明 / 黑色物体吗？
1.5mm 光斑能检测多小的物体？
发射器和接收器要分开订货吗？
能替代进口对射激光光电开关吗？开票怎么安排？
