戴迪斯科 M18/M30电容式接近开关M12航插款｜检测距离可调最大30mm｜快拆免接线｜国产替代
大规格电容检测+M12快插:料位液位检测距离最大2-30mm可调,换件不停线
| 检测方式 | 电容式 |
| 可检测物体 | 金属及液体、粉料、颗粒、塑料、木材等非金属 |
| 检测距离 M18齐平(R1805/R1808) | 2-5mm / 2-8mm 可调 |
| 检测距离 M18非齐平(R1808T/R1815T) | 2-8mm / 2-15mm 可调 |
| 检测距离 M30齐平(R3010/R3020) | 2-10mm / 2-20mm 可调 |
| 检测距离 M30非齐平(R3015T/R3030T) | 2-15mm / 2-30mm 可调 |
R18/R30系列(M12航插) 产品详解
戴迪斯科 M18/M30 电容式接近开关 M12 航插款,把大规格电容检测能力和快插免接线两件事合在一台传感器上:M18 机身 80mm、M30 机身 93mm,尾部统一是 M12 四针航空插头——料仓边、搅拌罐旁这些检修不便的位置,传感器或线缆坏了,拔下旧件插上新件即恢复,不用爬上爬下剪线端接。两种规格共用 M12 插口,整机厂一套线束通用,备件管理也省心。 检测能力对标线缆式 R 系列同规格:电容原理,液体、粉料、颗粒、塑料、木材等非金属和金属都能检,可隔着非金属仓壁、罐壁检测内部物料。检测距离全系可调——M18 齐平 2-5/2-8mm、非齐平 2-8/2-15mm;M30 齐平 2-10/2-20mm、非齐平 2-15/2-30mm——机身带 POT 调节,按仓壁厚度和物料特性现场微调触发点。DC10-30V 宽压,NPN/PNP、常开/常闭共 32 个型号,三线制棕黑蓝标准接线经 M12 插头引出;响应 1.5ms,内置短路保护与 240mA 过载保护点,LED 状态指示。 镀镍金属外壳、IP67 防护、工作温度 -25~+70℃,粉尘、水汽、冷库、户外料仓都扛得住。佛山戴迪斯科 20 年工厂直销,对标进口同类品牌插件式电容开关、成本更优,支持小批量试样、可开 13% 增值税专票,全国热线 4000-808-929。
为什么选择 R18/R30系列(M12航插)
M12四针快插免端接
M18/M30两种规格统一M12四针航插,坏件拔插即换、线束可独立更换,检修不便的料仓点位省时省力。
检测距离POT可调
全系带调节电位器,M18最大2-15mm、M30最大2-30mm,按仓壁厚度和物料特性现场微调触发点。
隔仓壁检测料位液位
电容原理可穿透非金属仓壁、罐壁感知内部液体和粉粒料,非接触不开孔,不污染物料。
大规格远距离
M30非齐平款检测距离最大2-30mm,目标大、壁厚大、需要安装余量的场合从容应对。
DC10-30V宽压三线制
NPN/PNP、常开/常闭共32个型号,棕黑蓝标准三线经M12插头引出,直接对接PLC。
1.5ms快速响应
响应时间1.5ms,下料、灌装的快速料位变化也能及时捕捉输出。
短路+过载保护
内置短路保护与240mA过载保护点,配LED状态指示灯,接线故障不易烧机、状态一目了然。
IP67宽温耐环境
镀镍金属外壳IP67防护,-25~+70℃宽温,粉尘、水汽、冷库、户外料仓都能长期稳定工作。

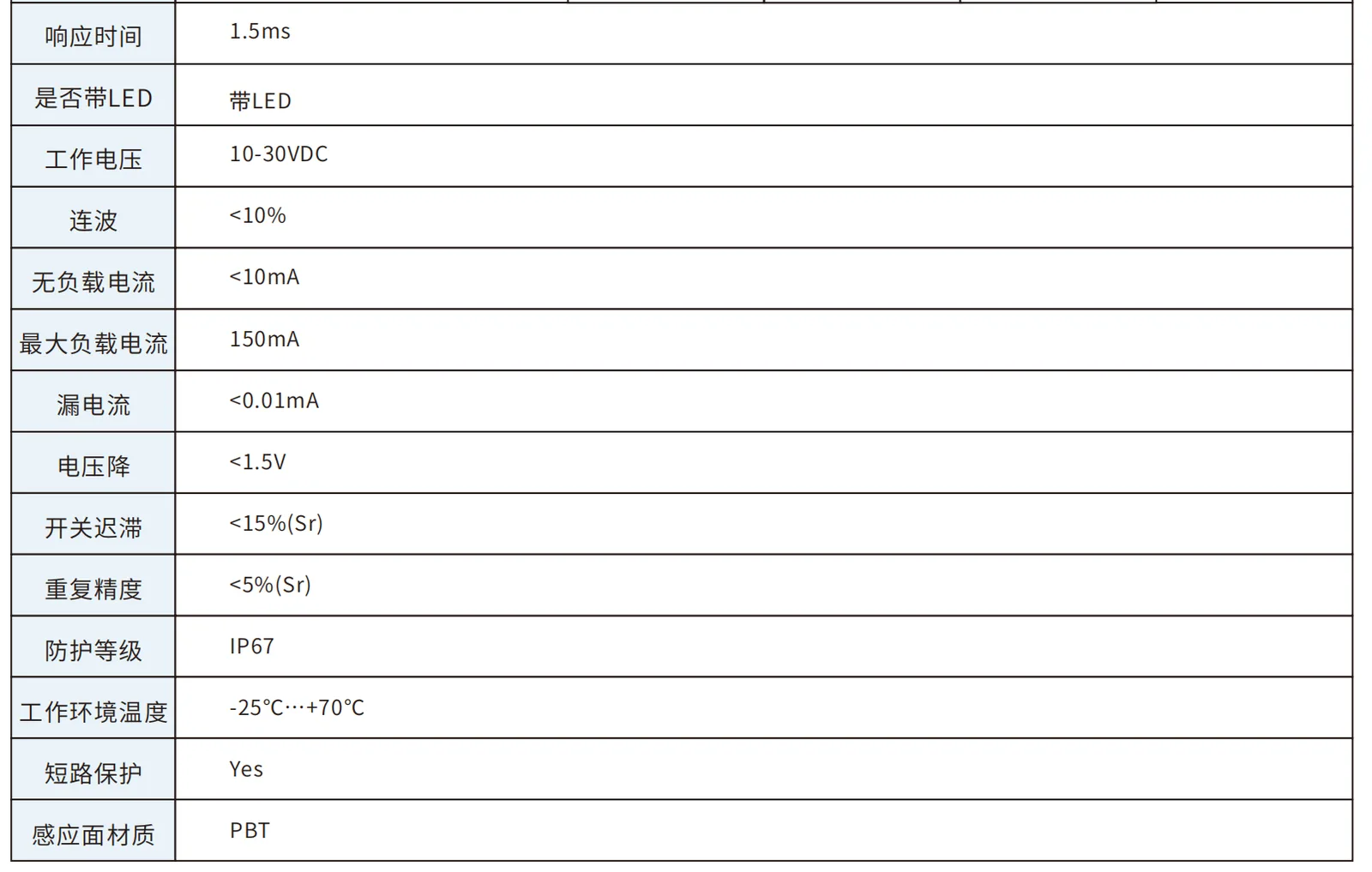

R18/R30系列(M12航插) 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
检测参数
| 检测方式 | 电容式 |
| 可检测物体 | 金属及液体、粉料、颗粒、塑料、木材等非金属 |
| 检测距离 M18齐平(R1805/R1808) | 2-5mm / 2-8mm 可调 |
| 检测距离 M18非齐平(R1808T/R1815T) | 2-8mm / 2-15mm 可调 |
| 检测距离 M30齐平(R3010/R3020) | 2-10mm / 2-20mm 可调 |
| 检测距离 M30非齐平(R3015T/R3030T) | 2-15mm / 2-30mm 可调 |
| 距离调节 | 机身 POT 电位器调节 |
| 响应时间 | 1.5 ms |
电气参数
| 工作电压 | DC 10-30 V |
| 输出方式 | NPN / PNP,常开 NO / 常闭 NC |

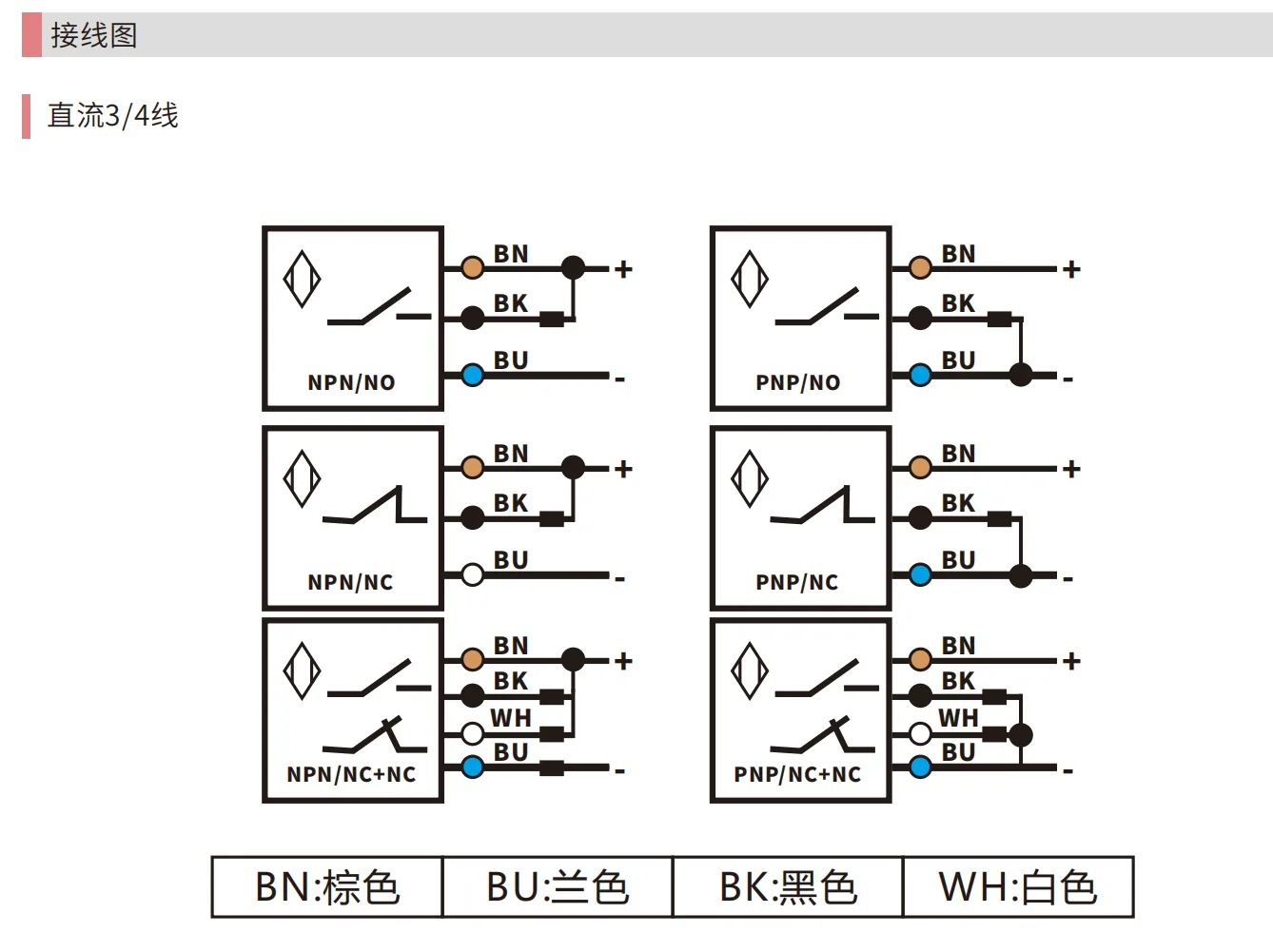

| 接线方式 | 三线制直流,棕BN(+) / 黑BK(信号) / 蓝BU(-),经M12航空插头 |
| 过载保护点 | 240 mA |
| 短路保护 | 内置 |
| 状态指示 | LED 指示灯 |

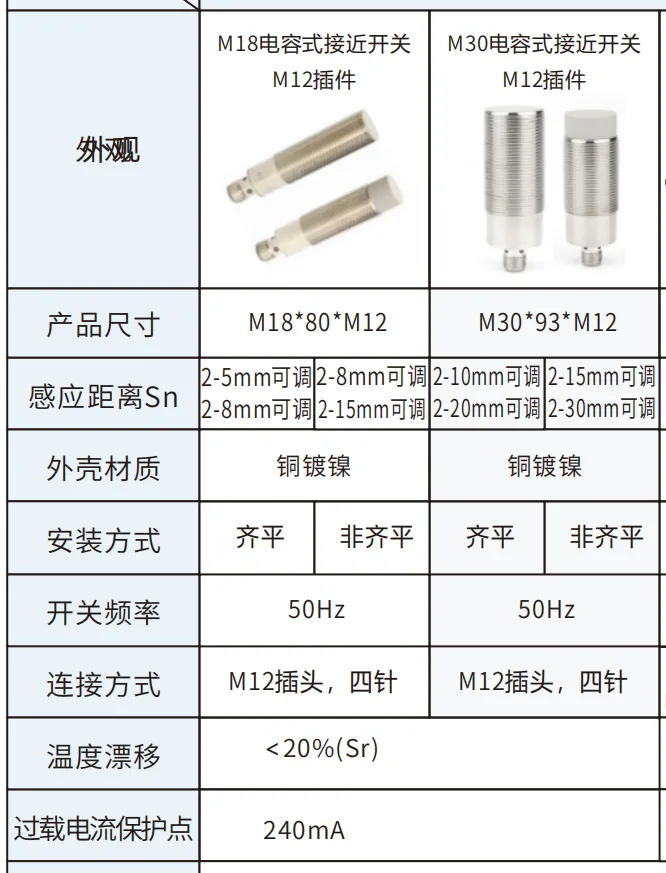

机械与环境
| 螺纹规格 | M18 / M30 |

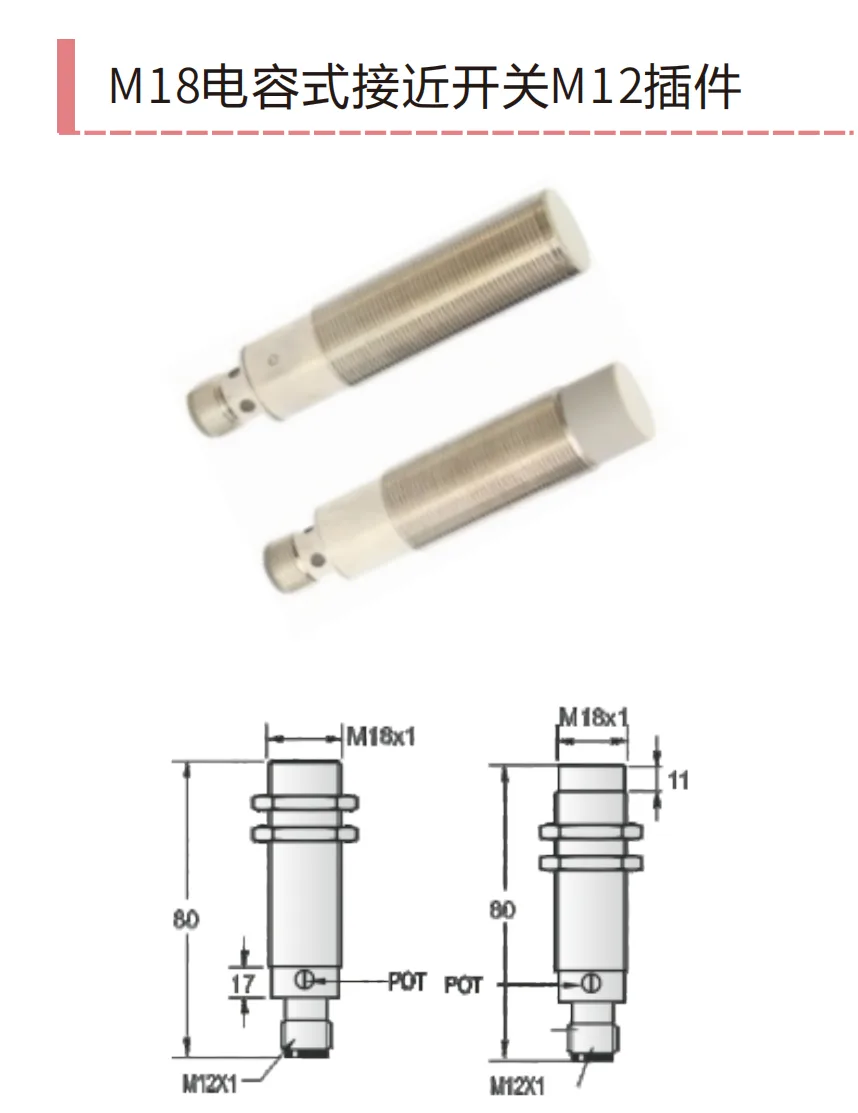

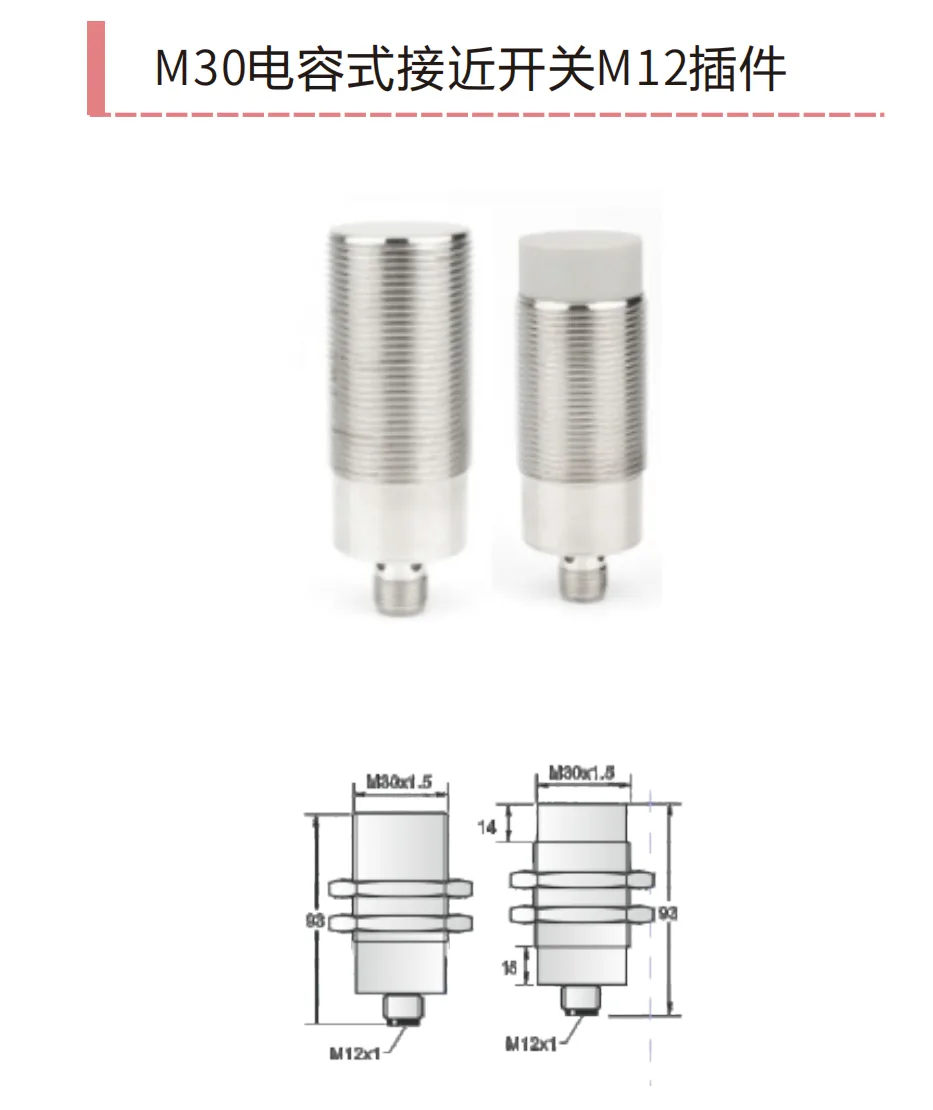

| 机身长度 | 80 mm(M18,M18*80*M12) / 93 mm(M30,M30*93*M12) |
| 插口型式 | M12 四针航空插头(插件式) |
| 外壳材质 | 镀镍金属 |
| 安装型式 | 齐平;T后缀=非齐平 |
| 防护等级 | IP67 |
| 工作温度 | -25 ~ +70 ℃ |

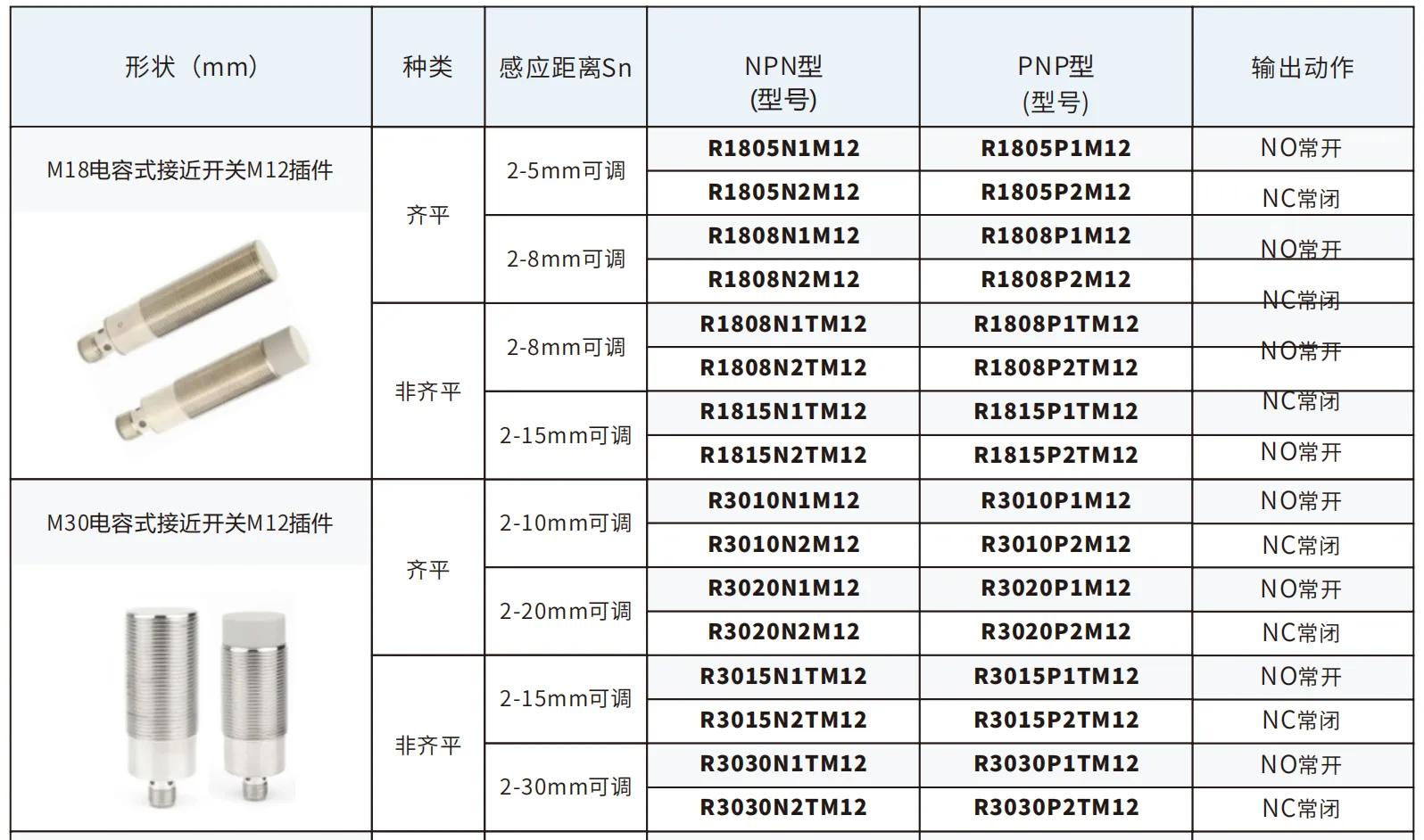

R18/R30系列(M12航插) 标准选型对照表
命名规则:R + 规格(18/30) + 档位 + N/P(NPN/PNP) + 1/2(常开/常闭) + T(非齐平) + M12(航插规格)。每档均有N1/P1/N2/P2四个输出型号,共32款:
| 子系列 | 探头规格 | 机身长度 | 安装方式 | 检测距离(可调) | 可选输出 |
|---|---|---|---|---|---|
| R1805□M12 | M18 | 80mm | 齐平 | 2-5mm | NPN/PNP,NO/NC |
| R1808□M12 | M18 | 80mm | 齐平 | 2-8mm | NPN/PNP,NO/NC |
| R1808□TM12 | M18 | 80mm | 非齐平 | 2-8mm | NPN/PNP,NO/NC |
| R1815□TM12 | M18 | 80mm | 非齐平 | 2-15mm | NPN/PNP,NO/NC |
| R3010□M12 | M30 | 93mm | 齐平 | 2-10mm | NPN/PNP,NO/NC |
| R3020□M12 | M30 | 93mm | 齐平 | 2-20mm | NPN/PNP,NO/NC |
| R3015□TM12 | M30 | 93mm | 非齐平 | 2-15mm | NPN/PNP,NO/NC |
| R3030□TM12 | M30 | 93mm | 非齐平 | 2-30mm | NPN/PNP,NO/NC |
R18/R30系列(M12航插) 典型应用行业
料仓/筒仓料位检测
面粉、饲料、塑料颗粒等大料仓的高低料位监测,隔非金属仓壁安装,M30大档位留足壁厚余量,快插接口便于高位检修换件。
搅拌罐/储罐液位检测
隔罐壁检测液位到高/到低,POT调节适配不同罐壁厚度,IP67耐冲洗,换件拔插即恢复不误生产。
食品/饲料加工线
下料管断料检测、配料称重料位控制,宽温-25~+70℃适应冷库到烘干工段,金属机身耐粉尘水汽。
整机设备预制线束配套
M18/M30统一M12四针插口,整机厂一套线束通用,总装插上即通,备件管理简化。
包装/输送线大目标检测
纸箱、木托、大塑料件的到位检测,2-30mm可调距离适配不同目标尺寸与安装间隙。
木工/建材机械
板材、型材到位与堆高检测,大检测距离降低机械安装精度要求,快插便于产线改造迁移。
R18/R30系列(M12航插) 技术原理与工作机制
R18/R30系列(M12航插) 安装指南
R18/R30系列(M12航插) 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 R18/R30系列(M12航插) | 进口同等级款 |
|---|---|---|
| 检测距离 | 全系POT可调,M30非齐平最大2-30mm,现场适配壁厚与物料 | 进口同类品牌同规格可调范围相近 |
| 接口形式 | M12四针标准航插,快拆免端接,M18/M30线束通用 | 进口品牌M12插口规格相同,互换布线习惯一致 |
| 采购成本 | 佛山厂家直销,综合采购成本明显低于进口件,可开13%增值税专票 | 进口品牌大规格快插款单价高,线束配件另计 |
| 交期与服务 | 现货为主、交期短,工程师直接对接选型,全国热线4000-808-929 | 进口件多为期货,备件等待周期长 |
关于 R18/R30系列(M12航插) 的常见问题
航插款和线缆款怎么选?
能替代进口同类品牌的大规格电容开关吗?
M18和M30怎么选?
隔着料仓壁检测料位,灵敏度怎么调?
电容式和电感式怎么选?
接线怎么接?第四针做什么用?
防护和环境适应性如何?
本产品能用于人身安全防护吗?
起订量、交期、发票政策?
