戴迪斯科 M8/M12电容式接近开关航空插头款｜快插免接线｜M12档位1-6mm可调｜国产替代
航空插头即插即用,坏了拔插即换不停线;M12款还带电位器现场调距
| 检测方式 | 电容式 |
| 检测距离(M8系列) | 齐平 1mm±10% / 非齐平T 2mm±10%(固定) |
| 检测距离(M12系列) | 1-2 / 1-3 / 1-4 / 1-6 mm,内置电位器(POT)可调 |
| 回差 | <15% (Sr) |
| 重复精度 | <5% (Sr) |
| 响应时间 | 1.5 ms |
R08□M8 / R12□M12系列 产品详解
产线上传感器线缆被拖链磨破、被叉车刮断,最头疼的不是换传感器,而是剪线、剥线、重新端接、再排查接错——停线半小时就没了。戴迪斯科这款电容式接近开关采用航空插头(插件式)设计:M8 探头配 M8 三针插口,M12 探头配 M12 四针插口,坏了拔下旧的、插上新的,几十秒恢复生产,预制线束还能让整机厂装配时统一布线、终检时快速排障。 检测本领是标准的电容式:金属和塑料、玻璃、液体、粉料、颗粒等非金属都能检。M8 款不锈钢外壳、M8x1 螺纹、机身 60mm,检测距离齐平 1mm±10%、非齐平 2mm±10%;M12 款镀镍黄铜外壳、机身 69mm,更带内置电位器(POT),检测距离在 1-2/1-3/1-4/1-6mm 四个档位内现场微调,装好后拧一下就能贴合实际安装间隙和目标材质。DC10-30V 宽压,NPN/PNP、常开/常闭全系 24 个型号,3 线 NO 或 NC、4 线 NO+NC 双信号接法均支持;响应 1.5ms,开关频率 M8 齐平 100Hz/非齐平 80Hz、M12 50Hz;空载电流 <10mA、漏电流 <0.01mA、电压降 <1.5V,回差 <15%Sr、重复精度 <5%Sr,参数扎实。 防护等级 M8 款 IP65、M12 款 IP67,工作温度 -25~+70℃,内置短路保护,4 点 LED 指示灯多角度可见。佛山戴迪斯科 20 年工厂直销,对标进口同类品牌插件式电容开关、成本更优,可开 13% 增值税专票,全国热线 4000-808-929。
为什么选择 R08□M8 / R12□M12系列
航空插头快拆快换
M8三针/M12四针插件式接口,线缆或传感器损坏拔插即换,免剪线免重新端接,大幅缩短停线时间。
M12款电位器调距
内置POT电位器,检测距离在1-2/1-3/1-4/1-6mm档位内现场微调,贴合实际安装间隙与目标材质。
金属非金属都能检
电容感应原理,液体、粉料、颗粒、塑料等非金属及金属均可检测,补齐电感开关的盲区。
金属机身两种规格
M8款不锈钢外壳60mm机身,M12款镀镍黄铜69mm机身,紧凑耐用,狭小工位也装得下。
3线/4线灵活接法
NPN/PNP、常开/常闭全系24个型号,支持3线NO/NC及4线NO+NC双信号接法,对接PLC灵活。
参数扎实精度稳
回差<15%Sr、重复精度<5%Sr、漏电流<0.01mA、电压降<1.5V,触发点稳定,误动作少。
1.5ms 快速响应
响应时间1.5ms,开关频率最高100Hz,流水线快速通过的工件也能稳定捕捉。
4点LED多角度可见
四点LED指示灯环绕机身,任意安装角度都能看清动作状态,调试巡检更省事。
R08□M8 / R12□M12系列 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
检测参数
| 检测方式 | 电容式 |
| 检测距离(M8系列) | 齐平 1mm±10% / 非齐平T 2mm±10%(固定) |
| 检测距离(M12系列) | 1-2 / 1-3 / 1-4 / 1-6 mm,内置电位器(POT)可调 |
| 回差 | <15% (Sr) |
| 重复精度 | <5% (Sr) |
| 响应时间 | 1.5 ms |
| 开关频率 | M8齐平 100Hz / M8非齐平 80Hz / M12 50Hz |

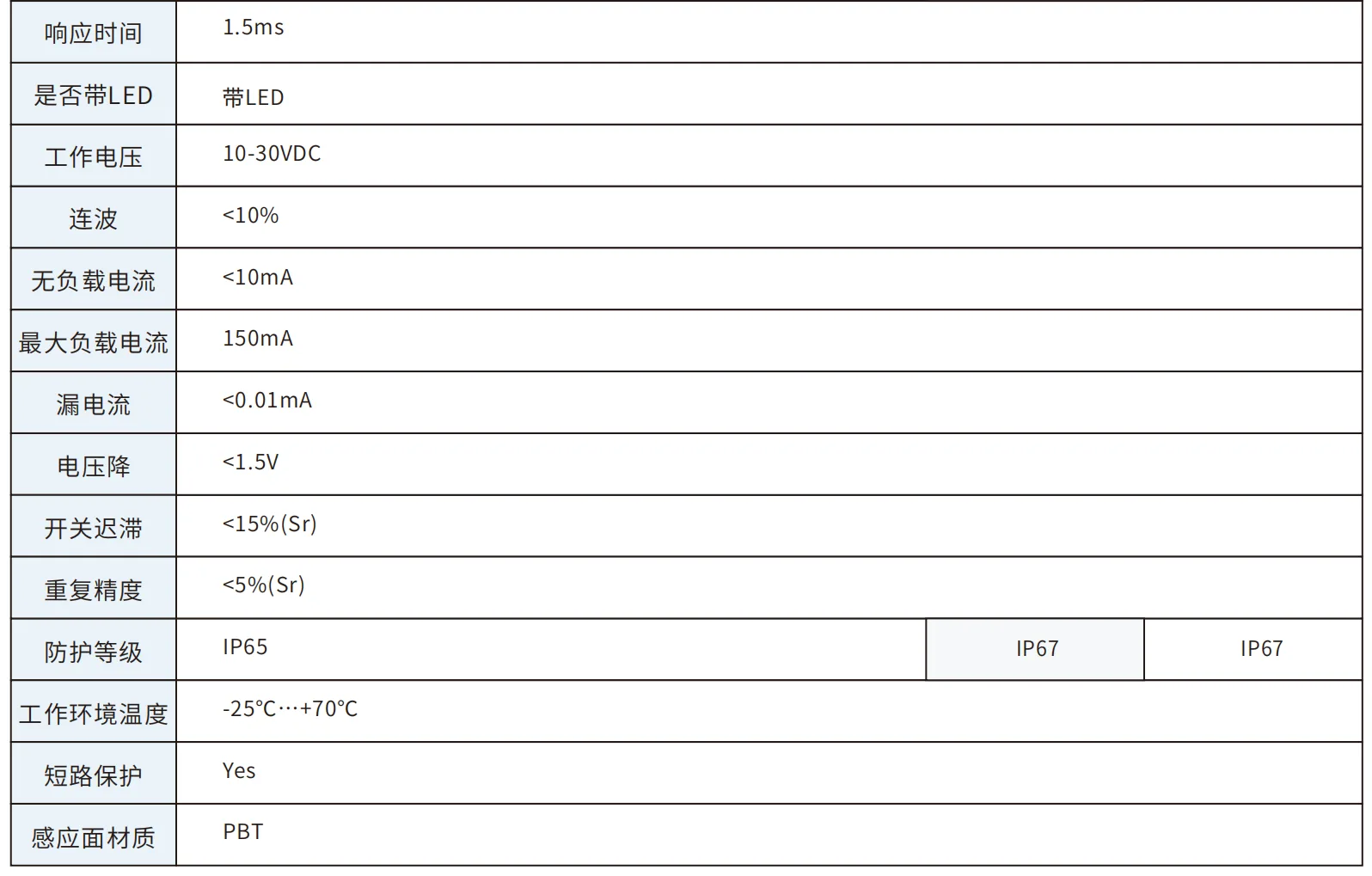

电气参数
| 工作电压 | DC 10-30 V |
| 输出方式 | NPN / PNP,常开 NO / 常闭 NC |

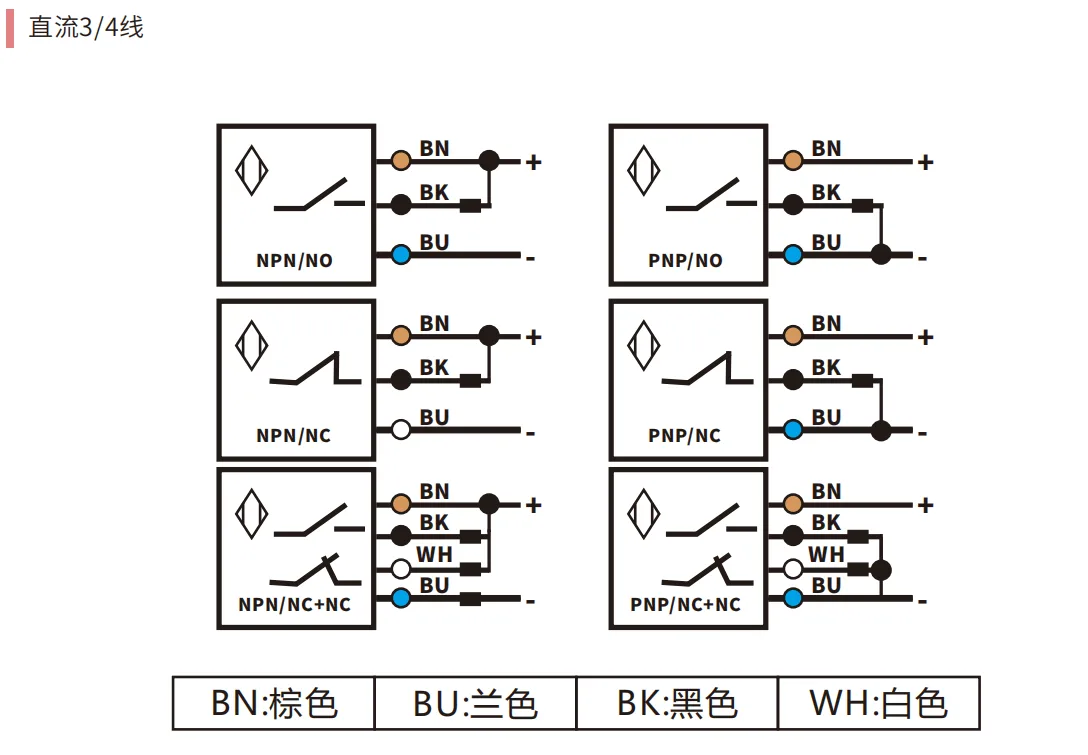

| 接线方式 | 3线或4线直流,经航空插头;棕(+)/黑(信号)/蓝(-),4线NO+NC加白线 |
| 最大负载电流 | 150 mA |
| 空载电流 | <10 mA |
| 漏电流 | <0.01 mA |
| 电压降 | <1.5 V |
| 短路保护 | 内置 |
| 状态指示 | 4点 LED 指示灯 |
机械与环境

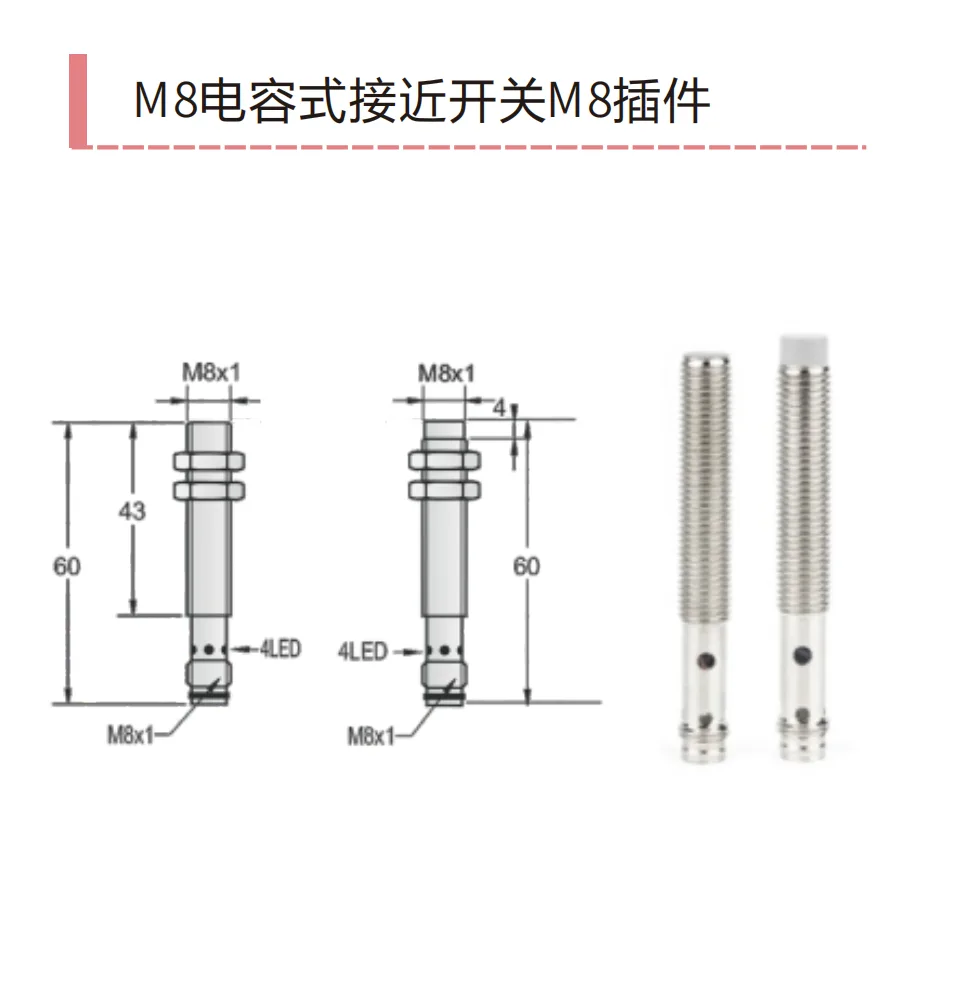

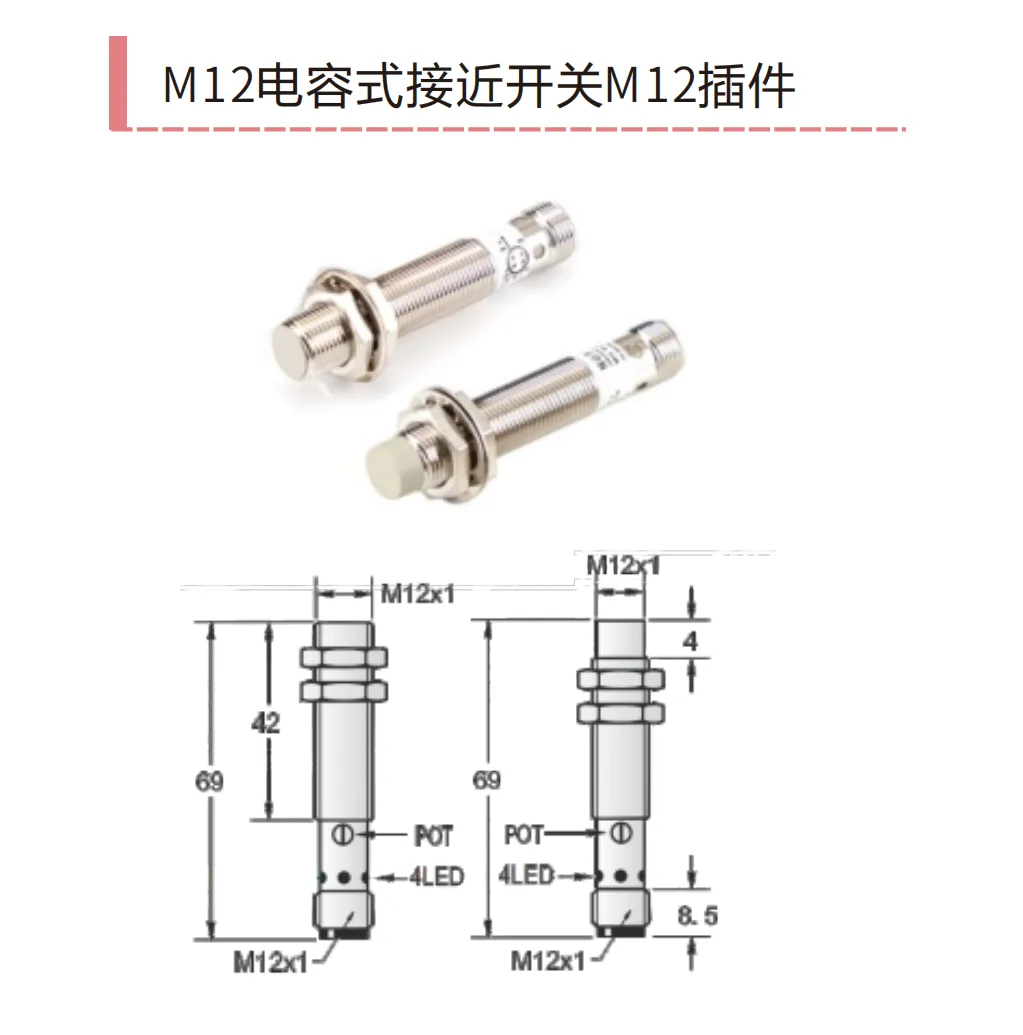

| 螺纹规格 | M8x1(M8系列) / M12x1(M12系列) |
| 机身长度 | 60 mm(M8系列) / 69 mm(M12系列) |
| 插口型式 | M8 三针航空插头(M8系列) / M12 四针航空插头(M12系列) |
| 外壳材质 | 不锈钢(M8系列) / 镀镍黄铜(M12系列) |
| 感应面材质 | PBT |
| 安装型式 | 齐平;T后缀=非齐平 |
| 防护等级 | IP65(M8系列) / IP67(M12系列) |
| 工作温度 | -25 ~ +70 ℃ |

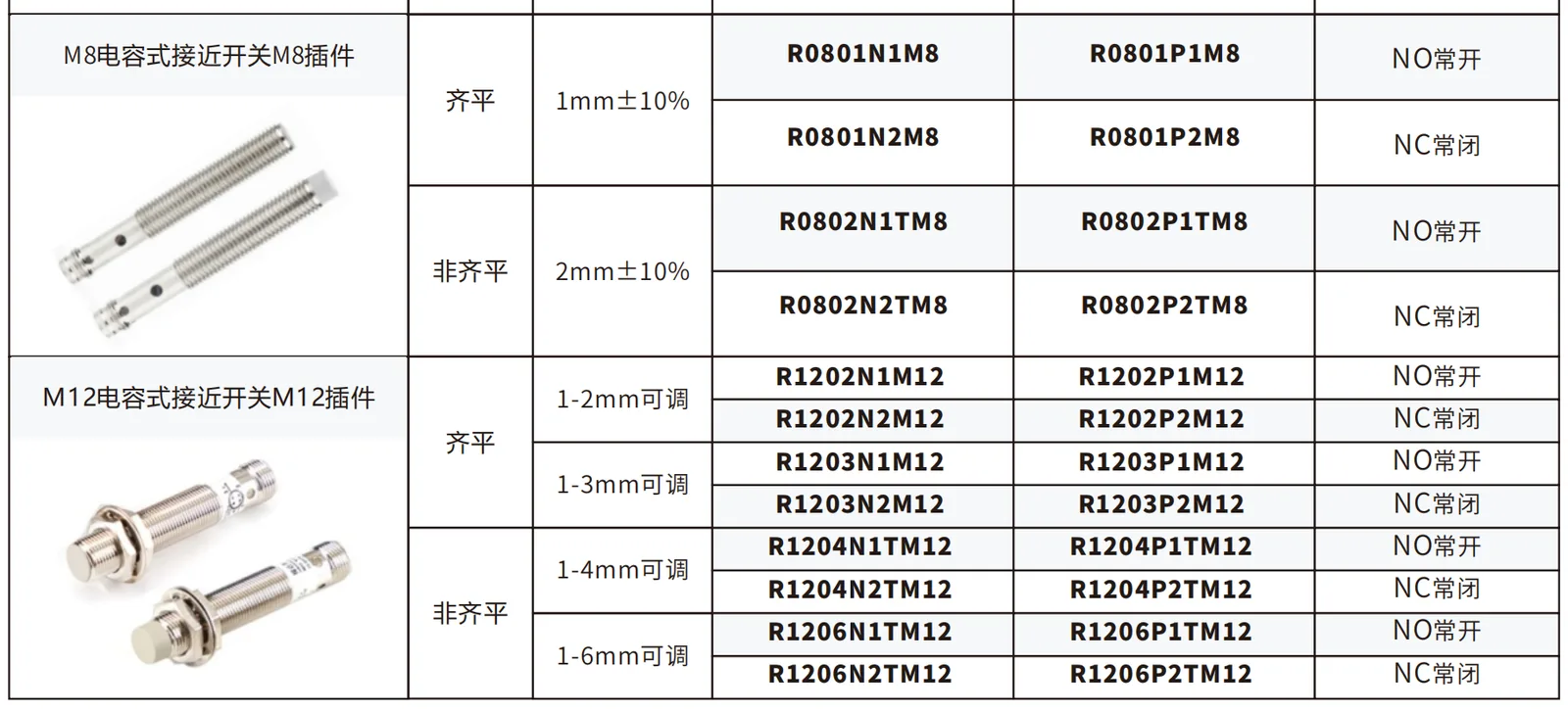

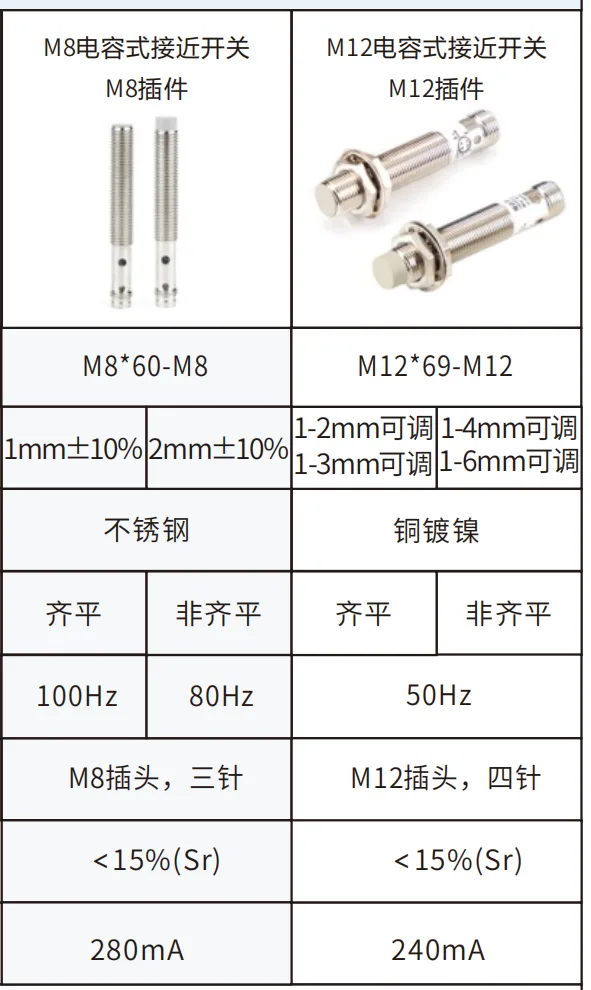

R08□M8 / R12□M12系列 标准选型对照表
命名规则:R + 规格(08/12) + 档位 + N/P(NPN/PNP) + 1/2(常开/常闭) + T(非齐平) + 航插规格(M8/M12)。每档均有N1/P1/N2/P2四个输出型号,共24款:
| 子系列 | 探头规格 | 插口 | 安装方式 | 检测距离 | 可选输出 |
|---|---|---|---|---|---|
| R0801□M8 | M8x1 x60mm | M8三针 | 齐平 | 1mm±10%(固定) | NPN/PNP,NO/NC |
| R0802□TM8 | M8x1 x60mm | M8三针 | 非齐平 | 2mm±10%(固定) | NPN/PNP,NO/NC |
| R1202□M12 | M12x1 x69mm | M12四针 | 齐平 | 1-2mm POT可调 | NPN/PNP,NO/NC |
| R1203□M12 | M12x1 x69mm | M12四针 | 齐平 | 1-3mm POT可调 | NPN/PNP,NO/NC |
| R1204□M12 | M12x1 x69mm | M12四针 | 非齐平 | 1-4mm POT可调 | NPN/PNP,NO/NC |
| R1206□TM12 | M12x1 x69mm | M12四针 | 非齐平 | 1-6mm POT可调 | NPN/PNP,NO/NC |
R08□M8 / R12□M12系列 典型应用行业
拖链/运动机构检测点
线缆易磨损的运动部位,航插款坏了拔插即换,不用重新端接线缆,把停线时间从半小时压到一分钟。
整机厂预制线束装配
OEM设备用预制M8/M12线束统一布线,总装时插上即通,终检排障也能快速换件定位问题。
灌装/液位检测
隔薄壁检测液体到位,M12款用电位器现场微调灵敏度,适配不同瓶型和壁厚。
粉料/颗粒检测
料斗、下料管的粉粒料检测,电容原理对非金属物料同样灵敏,缺料及时报警。
包装线非金属件检测
塑料件、玻璃件到位检测与计数,快插接口便于产线换型时快速调整检测点位。
控制柜/面板集成
M8/M12标准快插接口与工业现场总线布线习惯一致,柜内柜外走线整洁规范。
R08□M8 / R12□M12系列 技术原理与工作机制
R08□M8 / R12□M12系列 安装指南
R08□M8 / R12□M12系列 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 R08□M8 / R12□M12系列 | 进口同等级款 |
|---|---|---|
| 接口形式 | M8三针/M12四针航空插头快拆,免端接换件,预制线束即插即用 | 进口同类品牌插件式接口形式相同,互换布线习惯一致 |
| 距离调节 | M12款内置POT电位器,1-2至1-6mm四档现场可调 | 进口品牌同级可调款功能相近,固定距离款需换型号适配 |
| 采购成本 | 佛山厂家直销,综合采购成本明显低于进口件,可开13%增值税专票 | 进口品牌快插款单价与配套线束价格均较高 |
| 交期与服务 | 现货为主、交期短,工程师直接支持选型,全国热线4000-808-929 | 进口件多为期货,备件等待周期长 |
关于 R08□M8 / R12□M12系列 的常见问题
航空插头款比线缆款好在哪?什么场合值得选?
这款能替代进口同类品牌的插件式电容开关吗?
M8款和M12款怎么选?
检测距离可调怎么用?怎么调?
接线怎么接?4线NO+NC是什么意思?
能检测非金属吗?比如隔着瓶壁检测液位?
防护等级是多少?环境要求?
本产品有安全认证吗?
起订量、交期、发票政策?
