分离式 M3 / M4 无螺纹电感式接近开关 M30615N1 / M30815N1 / M31015N1 + M40615N1 / M40815N1｜分体超短型
分体式结构 · 感应头与放大电路分离 · M3 / M4 无螺纹超短头 · 高度紧凑 · IP67
| M30615N1 / M30615P1 | M3 / 感应 0.6mm / NPN 或 PNP / NO 常开 |
| M30615N2 / M30615P2 | M3 / 感应 0.6mm / NPN 或 PNP / NC 常闭 |
| M30815 / M31015 系列 | M3 / 感应 0.8mm / 1.0mm / NPN PNP NO NC |
| M40615 / M40815 系列 | M4 / 感应 0.6mm / 0.8mm / NPN PNP NO NC |
| M41015 / M41215 / M41515 | M4 / 感应 1.0mm / 1.2mm / 1.5mm / NPN PNP NO NC |
| 结构形式 | 分体式（感应头与放大电路分离，线缆相连） |
M30615N1 / M40615N1 系列（分离式） 产品详解
戴迪斯科 DAIDISIKE 分离式 M3 / M4 无螺纹电感式接近开关，采用「分体式结构」——把传统接近开关的感应头与放大电路分成两段、用线缆相连。这样设计的好处是：感应头本身可以做到高度超短、高度紧凑，只需把小小的感应头塞进检测点，放大电路部分则可安置在空间相对宽裕的位置。这是市面常规整体式接近开关装不进去的场合的专用解决方案。

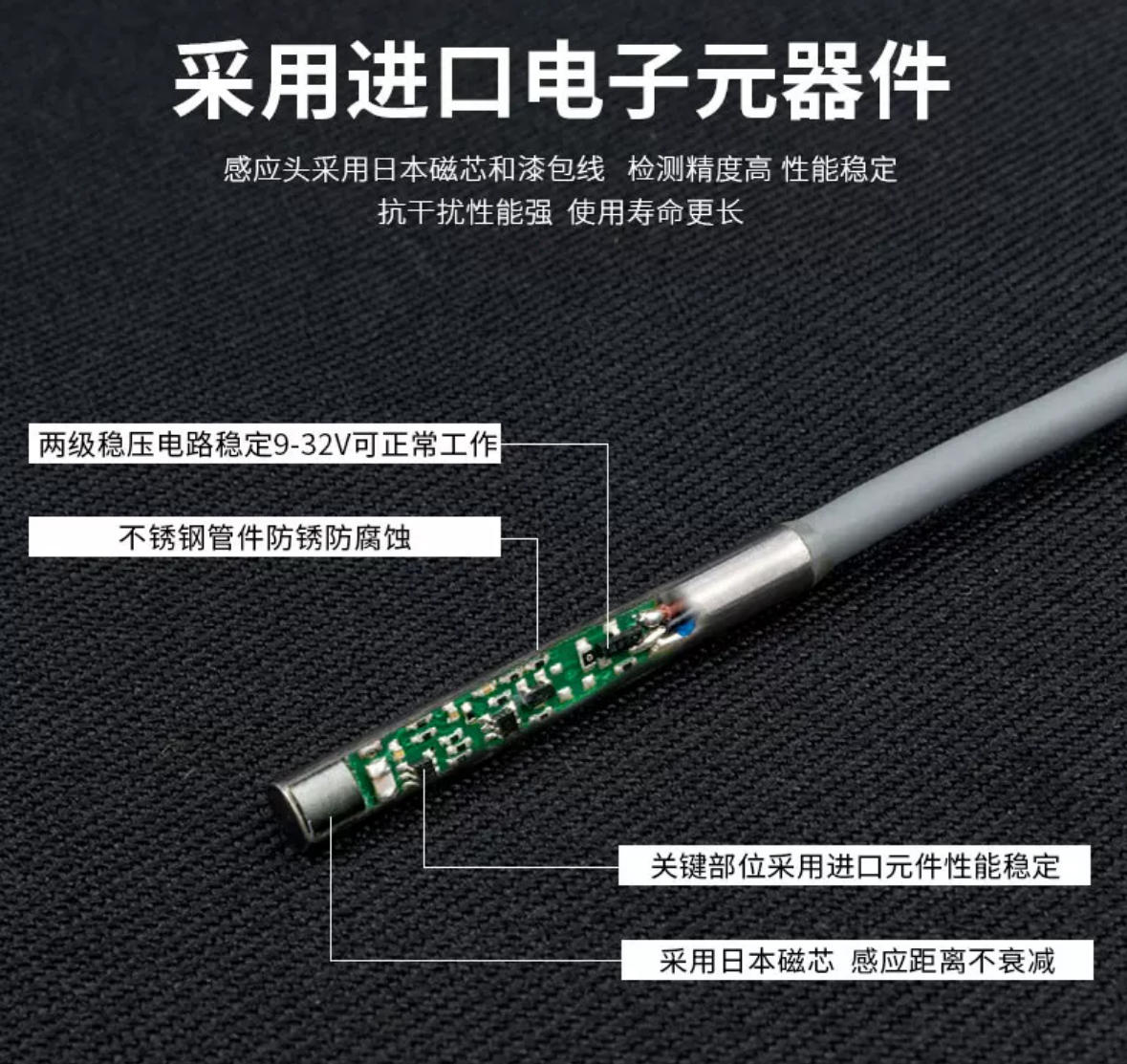

感应头为 M3 / M4 无螺纹圆柱，靠卡簧、套管或工业胶固定在安装孔内，免攻丝。感应面采用进口磁芯绕制，配合分离的放大电路实现稳定的小距离检测。整套产品防护等级 IP67，可在油污、切削液环境使用；DC 10-30V 宽电压稳压设计，工作温度 -25~+70℃。
型号编码：以 M30615N1 为例——M3（M3 系列无螺纹）+ 06（感应距离 0.6mm，08=0.8mm、10=1.0mm）+ 15（感应头规格代号）+ N（NPN，P 为 PNP）+ 1（NO 常开，2 为 NC 常闭）。M3 提供 0.6 / 0.8 / 1.0mm 感应距离，M4 还可到 1.2 / 1.5mm。NPN / PNP × NO / NC 全逻辑覆盖。
典型应用：精密模具内部的顶针 / 滑块到位检测、微型机构限位、半导体 / 光电设备内部金属机构反馈、医疗器械微型装配、检测狭缝或深孔内的金属件等——凡是整体式接近开关塞不进去的精密检测点，分离式都能胜任。国产替代：分离式结构是高端微型检测的成熟方案，戴迪分离式 M3 / M4 价格约为进口同类的 30%-40%，佛山仓备货、48 小时响应、提供中文选型与接线支持。
为什么选择 M30615N1 / M40615N1 系列（分离式）
分体式 · 感应头高度超短
感应头与放大电路分离，感应头可塞进整体式装不下的检测点。
M3 / M4 无螺纹超短头
卡簧 / 套管固定免攻丝，专攻空间极度受限的精密场合。
感应距离 0.6-1.5mm
M3 提供 0.6/0.8/1.0mm，M4 可达 1.2/1.5mm。
NPN / PNP · NO / NC 全配置
四种输出逻辑全覆盖，适配各品牌 PLC 输入。
DC 10-30V 宽电压
分离放大电路稳压设计，小距离检测稳定可靠。
IP67 工业防护
防尘防浸水，油污、切削液环境长期可靠。
LED 动作指示
放大电路端状态灯，现场点检与故障诊断方便。
1 年质保 · 佛山备货
整机质保 1 年，佛山仓备货，48 小时响应。
M30615N1 / M40615N1 系列（分离式） 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
型号选型
| M30615N1 / M30615P1 | M3 / 感应 0.6mm / NPN 或 PNP / NO 常开 |
| M30615N2 / M30615P2 | M3 / 感应 0.6mm / NPN 或 PNP / NC 常闭 |
| M30815 / M31015 系列 | M3 / 感应 0.8mm / 1.0mm / NPN PNP NO NC |
| M40615 / M40815 系列 | M4 / 感应 0.6mm / 0.8mm / NPN PNP NO NC |
| M41015 / M41215 / M41515 | M4 / 感应 1.0mm / 1.2mm / 1.5mm / NPN PNP NO NC |
机械参数
| 结构形式 | 分体式（感应头与放大电路分离，线缆相连） |
| 感应头规格 | M3 / M4 无螺纹超短圆柱 |
| 感应头固定 | 卡簧 / 套管 / 工业胶（免攻丝） |
| 防护等级 | IP67 |
检测性能
| 感应距离 Sn（M3） | 0.6 / 0.8 / 1.0mm |
| 感应距离 Sn（M4） | 0.6 / 0.8 / 1.0 / 1.2 / 1.5mm |
| 标准检测物 | Fe37 标准钢板 |
| 重复精度 | < 5%（Sr） |
| 开关迟滞 | < 15%（Sr） |
电气参数
| 工作电压 | DC 10-30V |
| 输出方式 | NPN / PNP，NO 常开 / NC 常闭（三线制） |
| 输出电流 | ≤ 100mA |
| 状态指示 | LED 动作指示灯 |
环境参数
| 工作温度 | -25℃ ~ +70℃ |
连接 / 认证
| 连接方式 | 感应头—放大电路分体连接，PVC 电缆引出 |
| 产品认证 | CE、RoHS |
| 整机质保 | 1 年（自发货起算） |
M30615N1 / M40615N1 系列（分离式） 标准选型对照表

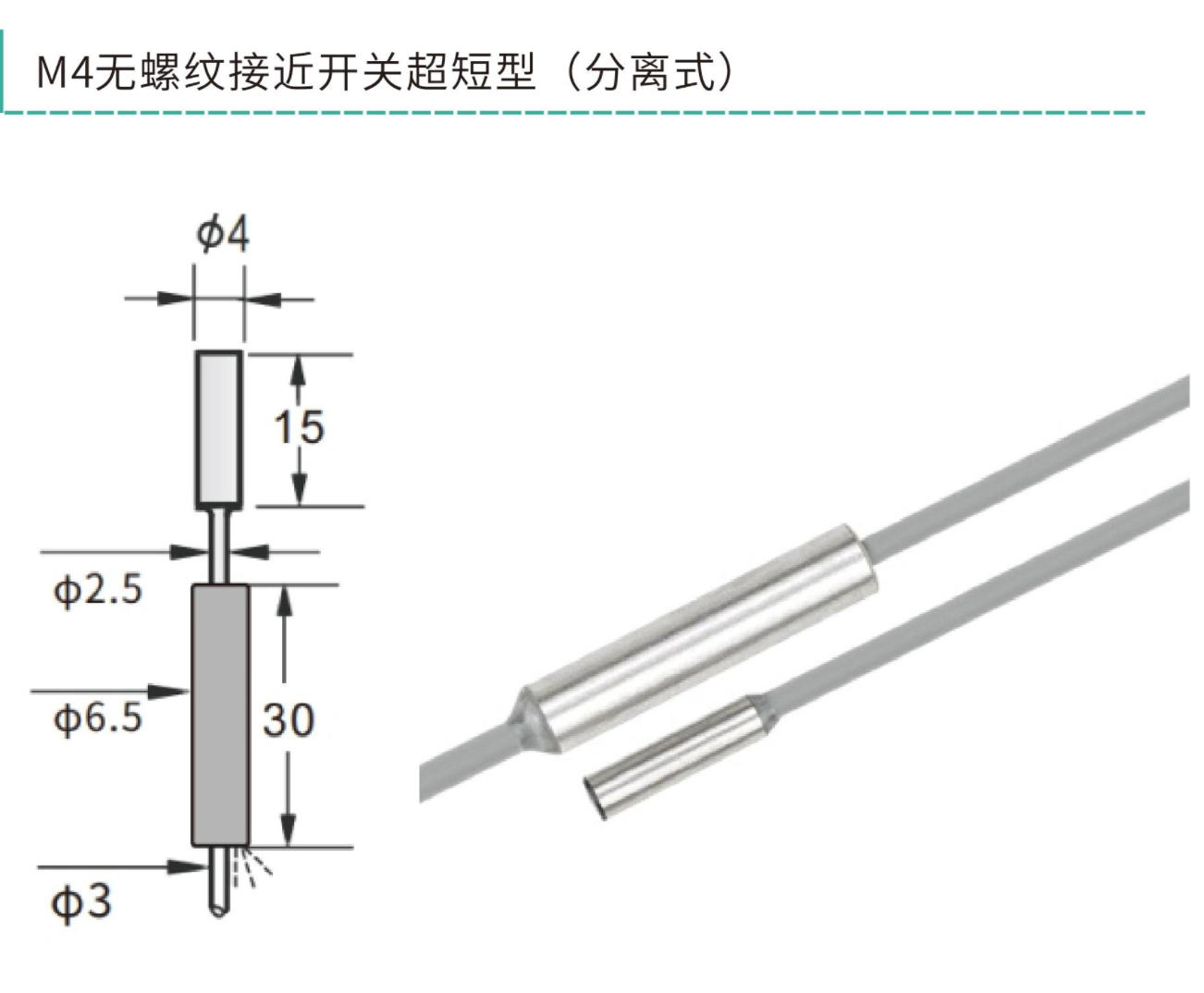

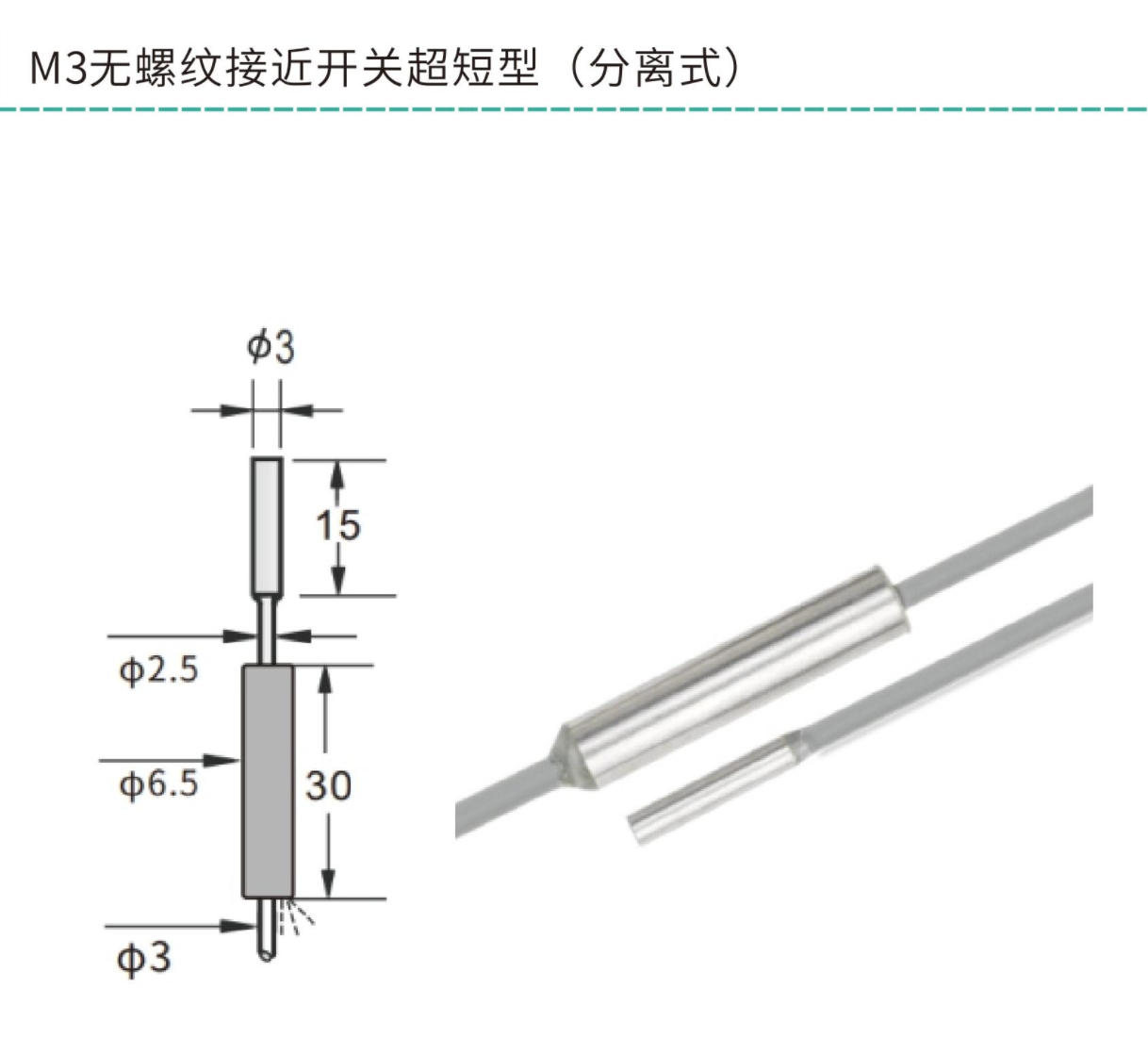

M3 / M4 分离式（感应头超短 15mm）选型表（数据来自选型资料页与画册；分离式放大电路段为 Φ6.5×30mm。M4 分离式画册型号以 Ф4 开头且无 0.6mm 档，感应距离与型号写法如与上方规格表不一致，以本选型表为准）。完整型号请下载资料或咨询客服。
| 感应头规格 | 感应距离 Sn | 可靠感应距离 | 开关频率 | 订货型号（N=NPN / P=PNP；1=常开 / 2=常闭） |
|---|---|---|---|---|

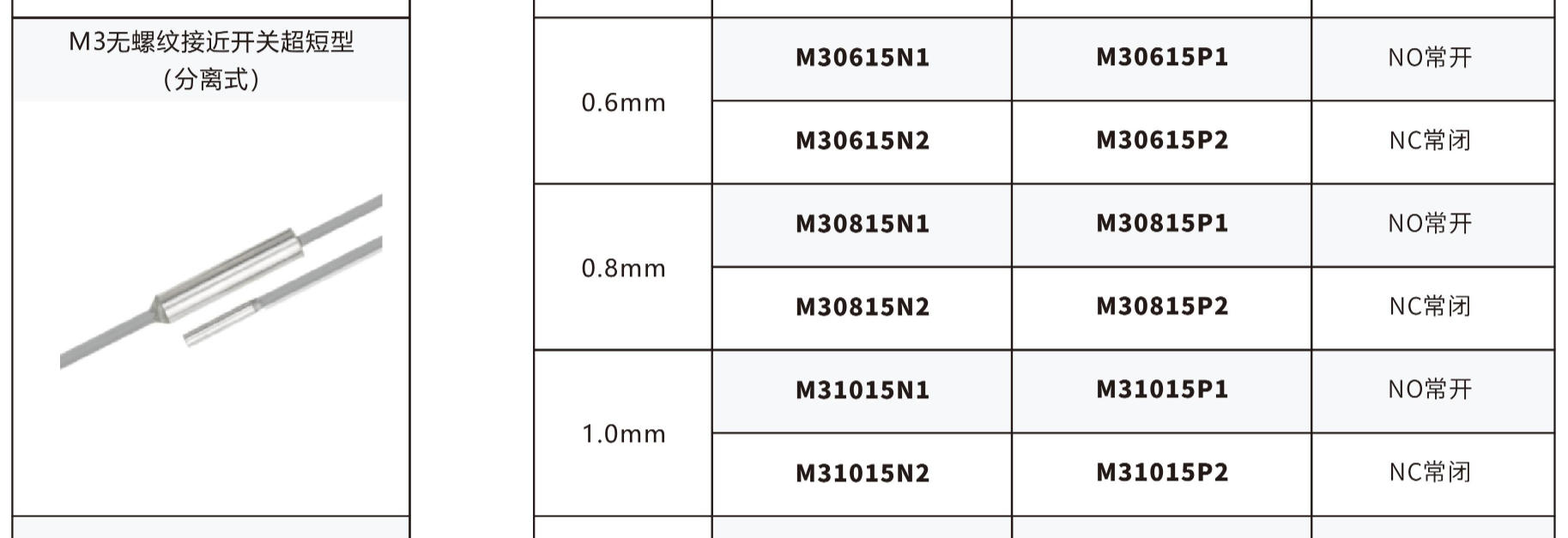

| Φ3×15 分离式（M3） | 0.6mm ±10% | 0-0.48mm | 2KHz | M30615N1 / M30615P1 / M30615N2 / M30615P2 |
| Φ3×15 分离式（M3） | 0.8mm ±10% | 0-0.64mm | 1.5KHz | M30815N1 / M30815P1 / M30815N2 / M30815P2 |
| Φ3×15 分离式（M3） | 1.0mm ±10% | 0-0.8mm | 1KHz | M31015N1 / M31015P1 / M31015N2 / M31015P2 |

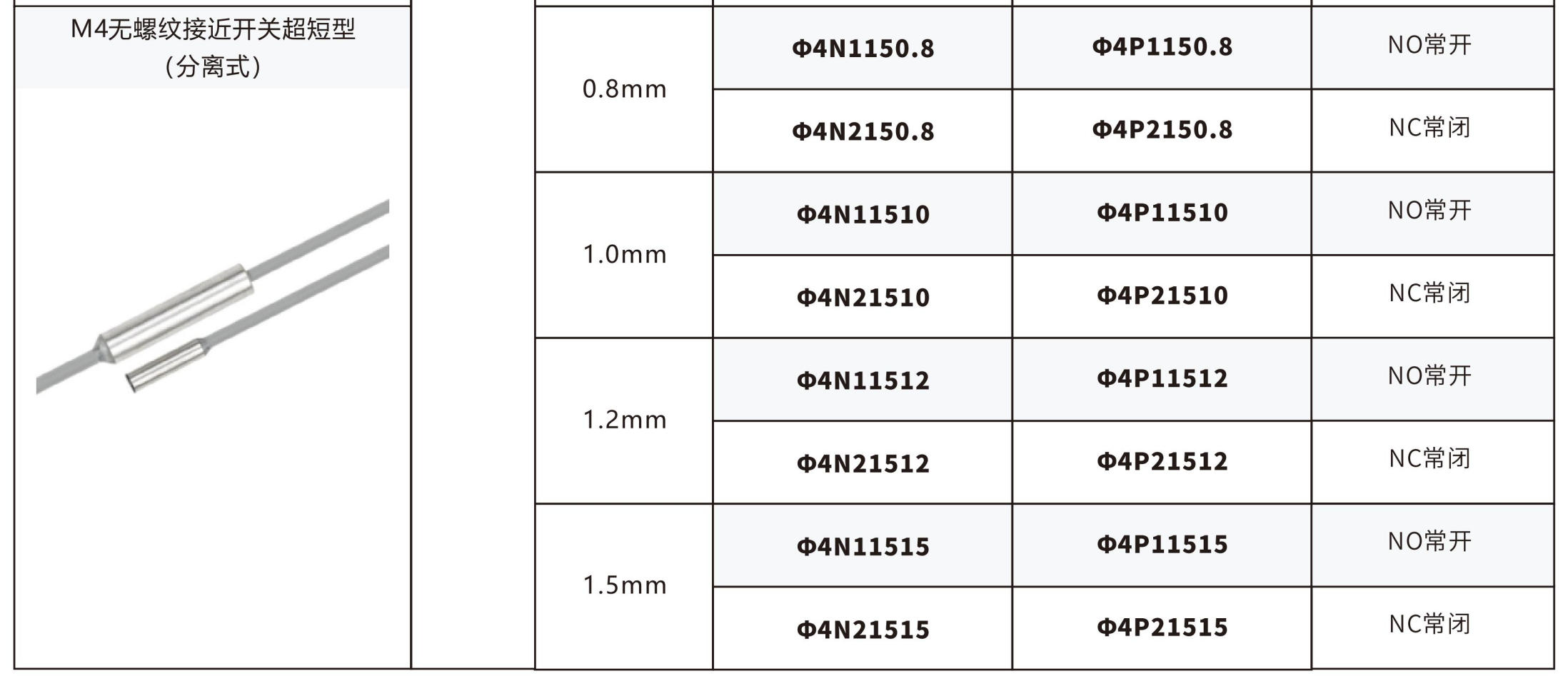

| Φ4×15 分离式（M4） | 0.8mm ±10% | 0-0.64mm | 2KHz | Ф4N1150.8 / Ф4P1150.8 / Ф4N2150.8 / Ф4P2150.8 |
| Φ4×15 分离式（M4） | 1.0mm ±10% | 0-0.8mm | 2KHz | Ф4N11510 / Ф4P11510 / Ф4N21510 / Ф4P21510 |
| Φ4×15 分离式（M4） | 1.2mm ±10% | 0-0.96mm | 1.5KHz | Ф4N11512 / Ф4P11512 / Ф4N21512 / Ф4P21512 |
| Φ4×15 分离式（M4） | 1.5mm ±10% | 0-1.2mm | 1KHz | Ф4N11515 / Ф4P11515 / Ф4N21515 / Ф4P21515 |
M30615N1 / M40615N1 系列（分离式） 典型应用行业
精密模具
模具内部顶针、滑块、斜顶到位检测，感应头塞进狭小模腔。
半导体 / 光电设备
设备内部微型金属机构位置反馈，整体式装不下的检测点。
微型机构限位
微型机械手、精密滑台、小行程机构的限位检测。
医疗器械装配
微型医疗器械装配工位的金属件到位与定位确认。
深孔 / 狭缝检测
感应头伸入深孔、狭缝、夹层内检测金属件存在。
实验 / 检测仪器
精密检测仪器内部金属机构的位置感应。
3C 精密装配
手机 / 平板精密装配治具内部的金属定位件检测。
M30615N1 / M40615N1 系列（分离式） 技术原理与工作机制
分离式 M3/M4 无螺纹电感式接近开关采用分体结构，感应头与放大电路分离、用线缆相连。感应头内置进口磁芯绕制的感应线圈，通过高频振荡线圈检测目标金属靠近时引起的涡流损耗，实现小距离（0.6-1.5mm）金属检测。分离设计的优势在于感应头可做到高度超短，仅需将感应头塞入整体式接近开关装不进去的检测点（狭小模腔、深孔、夹层等），放大电路则单独置于空间相对宽裕处；放大电路采用 DC 10-30V 宽电压稳压设计，集成 NPN/PNP × NO/NC 输出逻辑，输出电流 ≤100mA、LED 动作指示；整套防护等级 IP67，可在油污、切削液环境工作。检测标准物为 Fe37 标准钢板，重复精度 <5%、开关迟滞 <15%。
M30615N1 / M40615N1 系列（分离式） 安装指南

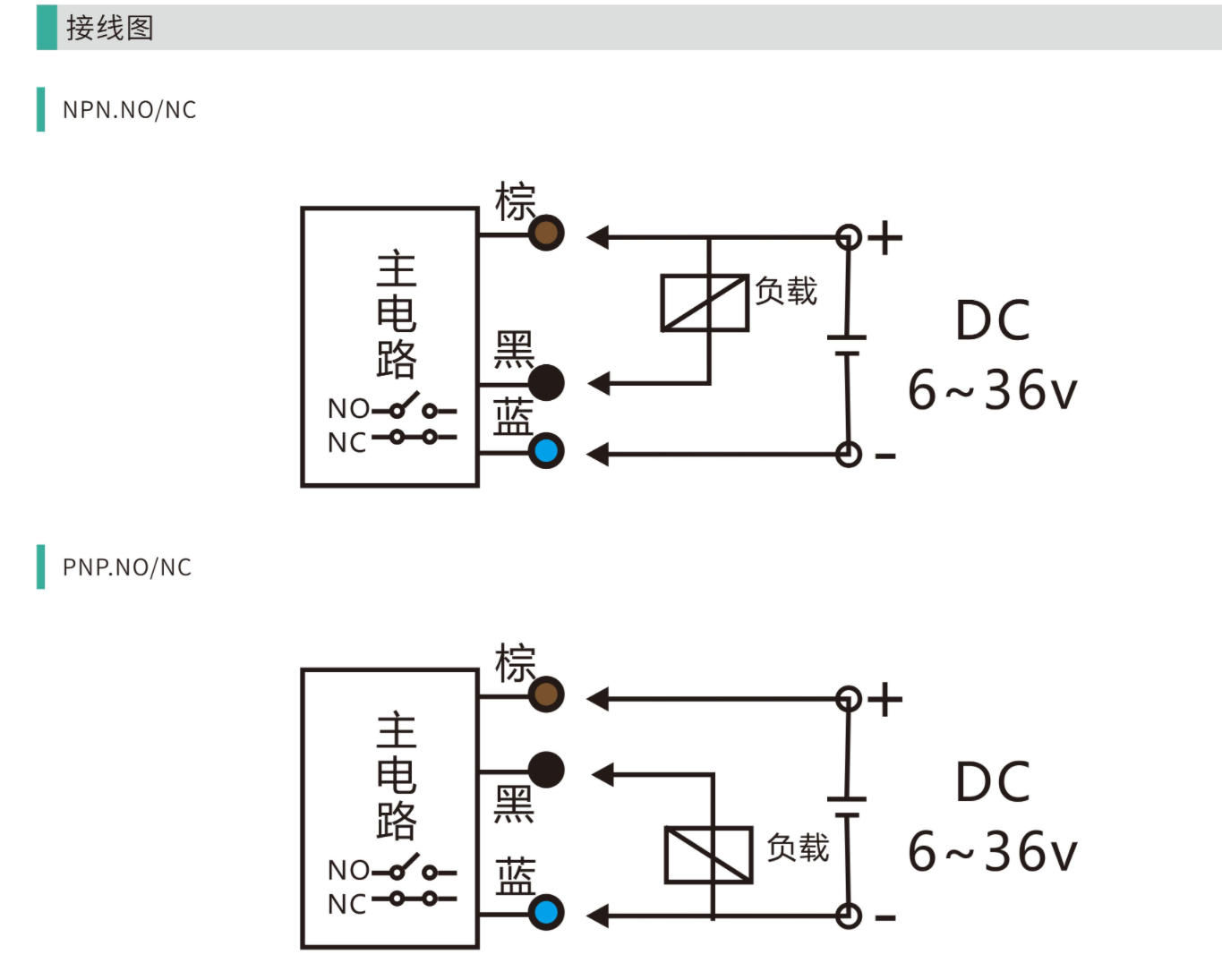

感应头为 M3/M4 无螺纹超短圆柱，可采用三种固定方式：①卡簧固定——安装孔做成对应通孔，感应头插入后卡簧卡位；②套管固定——配套管装入孔位、侧螺丝顶紧；③工业胶粘接——环氧胶或 UV 胶粘接永久安装。三种方式均免攻丝、安装快捷。放大电路端可用扎带、卡扣固定在设备内空间宽裕处。接线为三线制：棕色接 DC 电源正（10-30V）、蓝色接电源负、黑色信号输出接 PLC/控制器输入。NPN 型有效输出为 0V（输入公共端接 +24V），PNP 型有效输出为 +24V（公共端接 0V）。建议工作间隙取感应距离的 70%-80%，安装时固定感应头与放大电路间连接线、避免长期拉扯。
M30615N1 / M40615N1 系列（分离式） 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 M30615N1 / M40615N1 系列（分离式） | 进口同等级款 |
|---|---|---|
| 感应头尺寸 | 分体超短头，可塞进整体式装不下的位置 | 进口分离式同为分体结构 |
| 感应距离档位 | M3 三档 / M4 五档，0.6-1.5mm 细分 | 进口品牌档位较少 |
| 交期 | 佛山仓备货，48 小时响应 | 进口分离式常需定制、长交期 |
| 价格 | 约为进口品牌 30%-40% | 基准价格 |
M30615N1 / M40615N1 系列（分离式） 标配与选配配件
关于 M30615N1 / M40615N1 系列（分离式） 的常见问题
分离式（分体式）接近开关跟普通接近开关有什么区别？
什么情况下必须用分离式 M3 / M4？
M30615N1 型号怎么读？
分离式感应头怎么固定？
分离式的检测精度和稳定性如何？
分离式能检测什么金属？非金属能检测吗？
分离式 M3 / M4 怎么接 PLC？
同系列其他产品

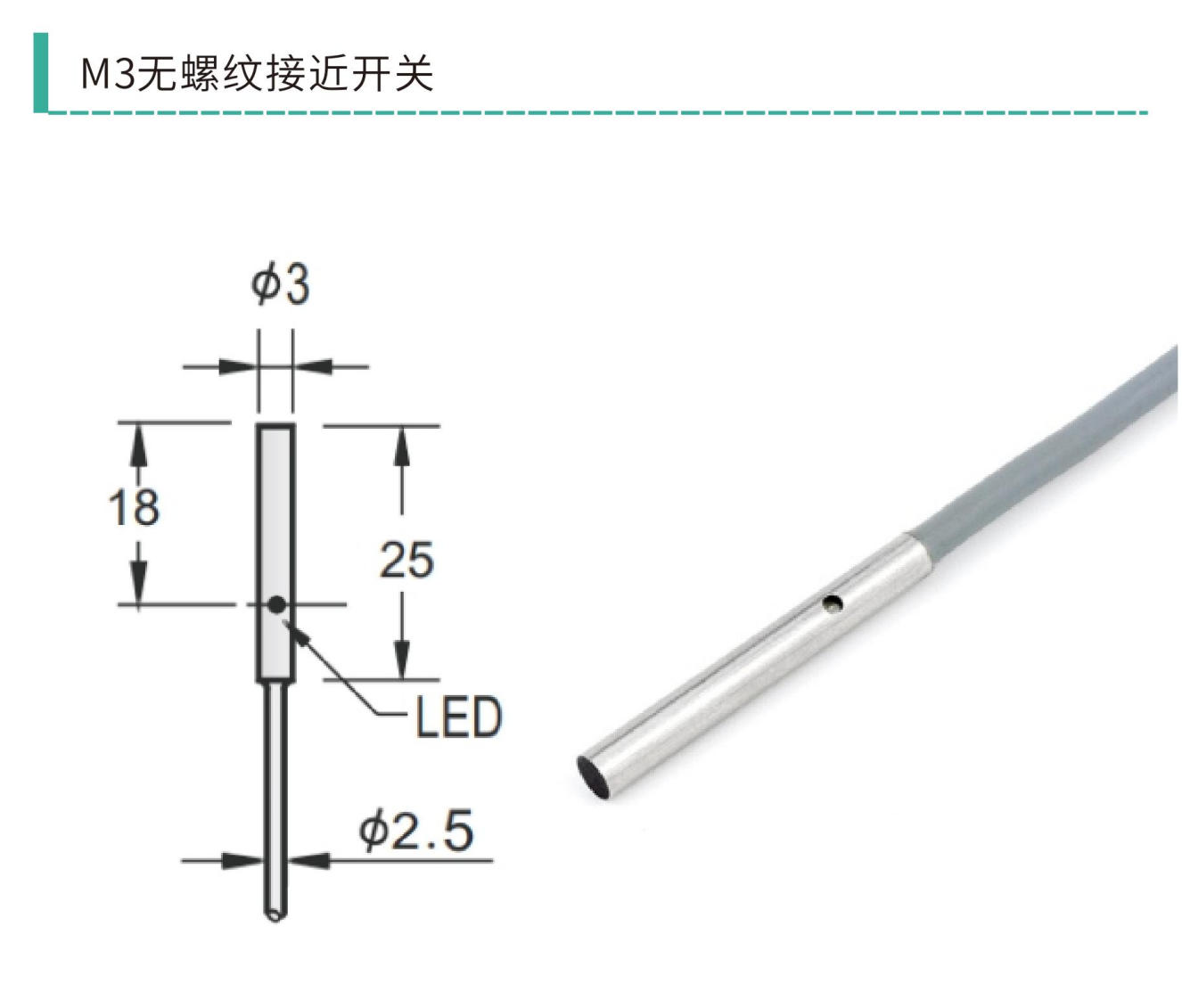

无螺纹 M3 / M4 电感式接近开关 M306N1 / M308N1 / M310N1 + M408N1 / M410N1 / M412N1 / M415N1｜光面不锈钢 2KHz 高频
Φ3 / Φ4×25mm 光面不锈钢 · 进口磁芯 · 2KHz 高频响应 · 0.1ms · IP67

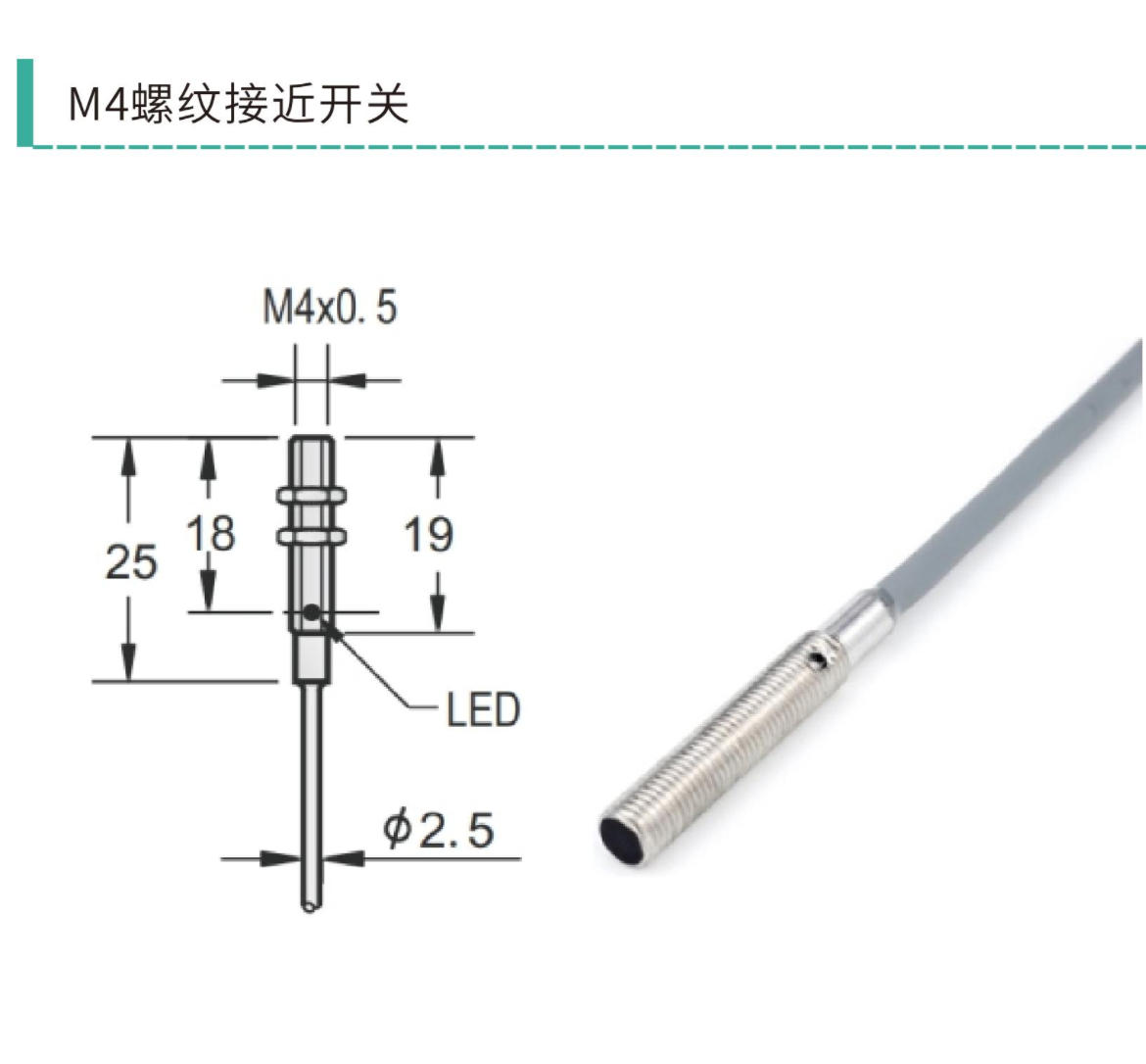

M4 不锈钢电感式接近开关｜M4N10.6 / M4N10.8 / M4N110 系列｜有螺纹 + 无牙款 · M8 航空插头可选
M4×0.5 螺纹 + 无牙 M4 双款 · 全不锈钢机身 · 电缆或 M8 三芯航空插头 · IP67

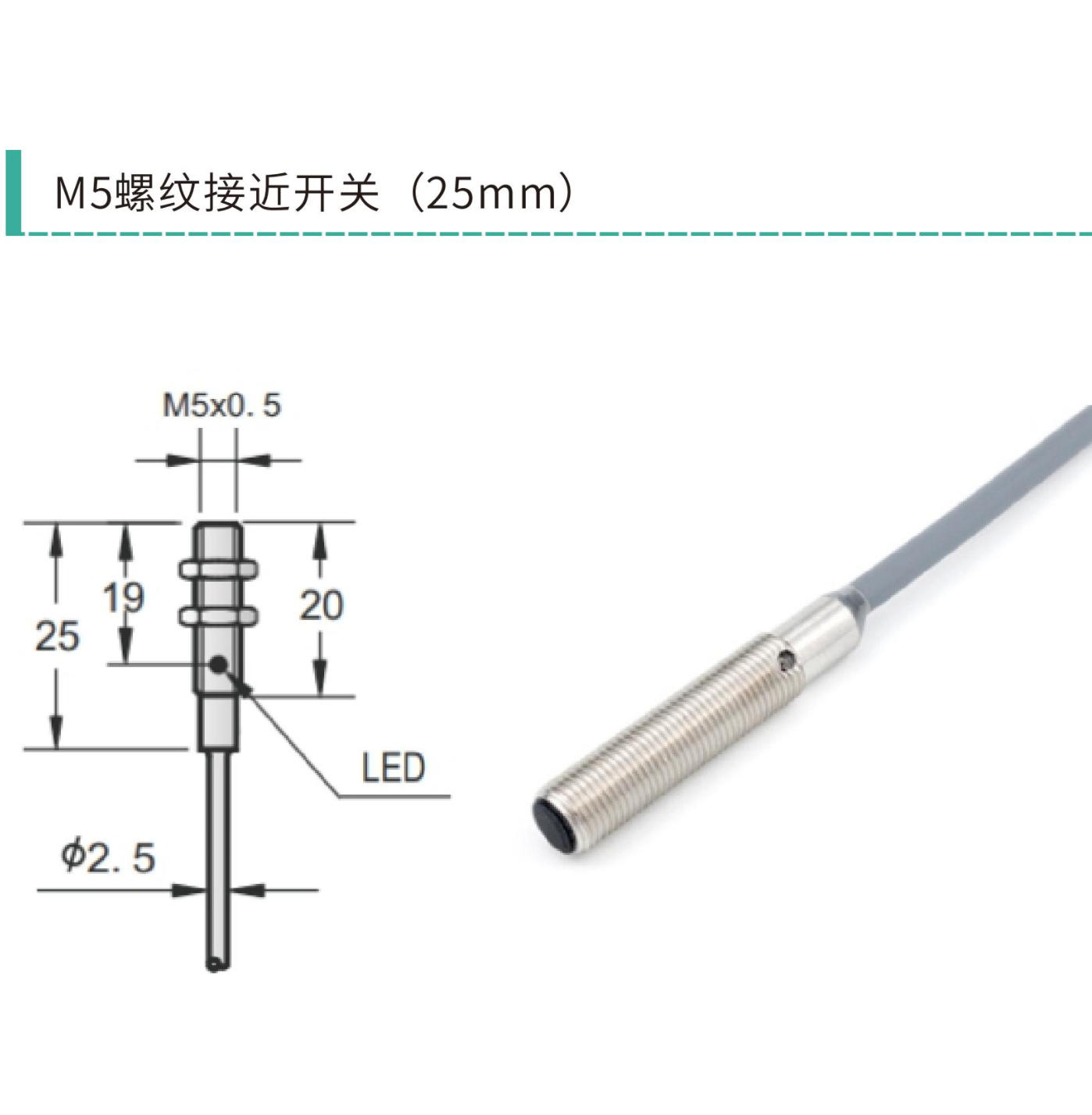

超小型 M5 电感式接近开关｜M5N10.8 / M5N110 / M5N112 / M5N115 系列｜M5 螺纹 + M5 分离式
M5×0.5 螺纹款 25mm + M5 分离式 · 不锈钢机身 · DC 三线 · 感应 0.8-1.5mm · IP67

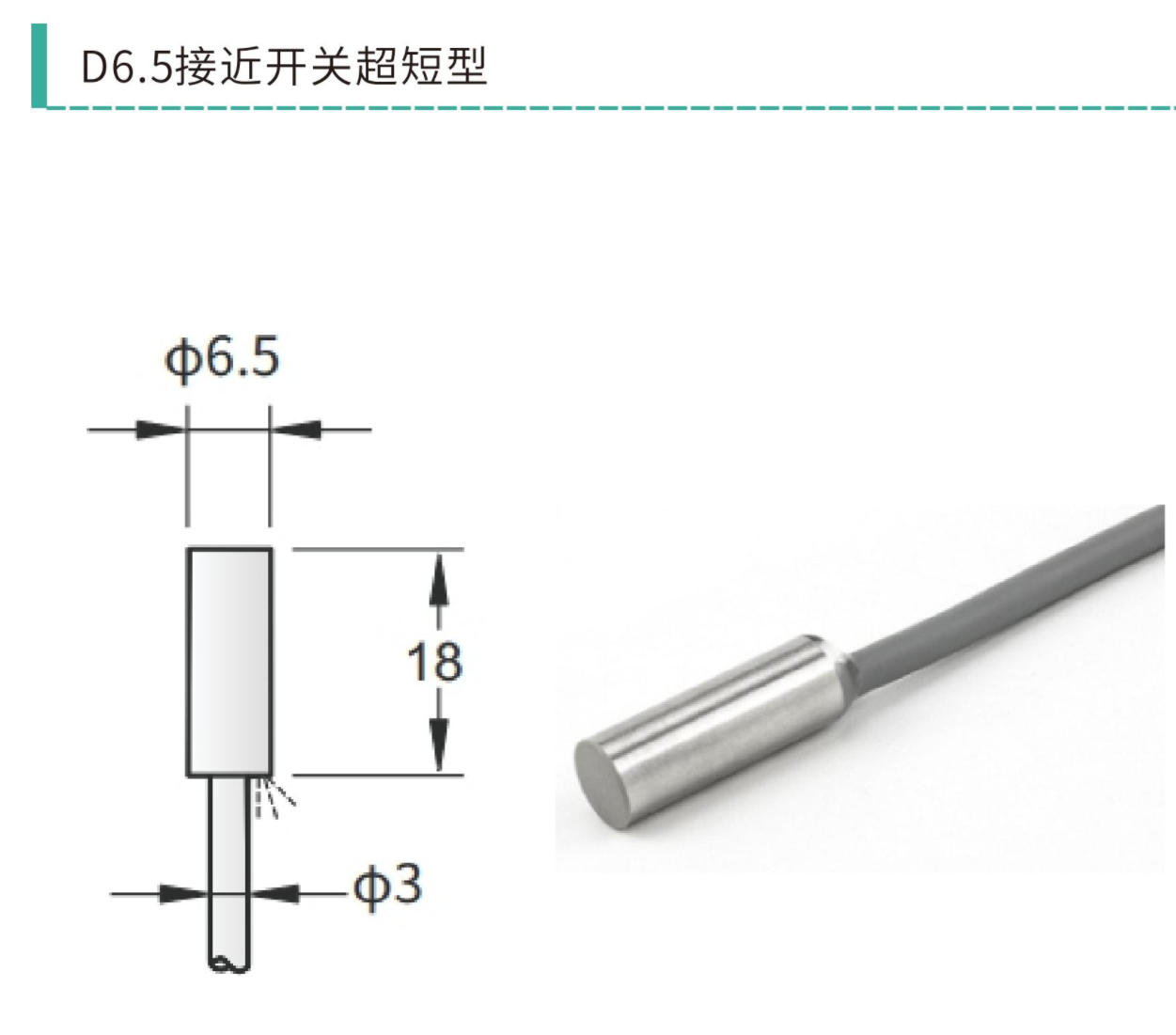

D6.501N118 / D6.502N118 超短型电感式接近开关｜D6.5 直筒型 + D6.5Y 直角型 · Φ6.5×18mm 齐平
