安全继电器怎么接线？急停、光幕、双手安全回路设计详解

安全继电器是连接安全输入设备与机器的「安全枢纽」。本文讲解安全继电器的作用、与普通继电器的区别、急停 / 光幕 / 双手开关的安全回路接线设计，以及复位与反馈回路要点。

一、安全继电器的作用

安全继电器是机器安全回路的「枢纽」：它接收急停按钮、安全光幕、安全门锁、双手开关等安全输入设备的信号，经过安全逻辑判断后，可靠地切断机器危险运动的动力回路。它不是一个普通的继电器，而是一套经过安全设计的监控电路。在一套安全系统里，安全输入设备负责「发现危险」，安全继电器负责「正确、可靠地停机」，二者缺一不可。

二、和普通继电器的本质区别

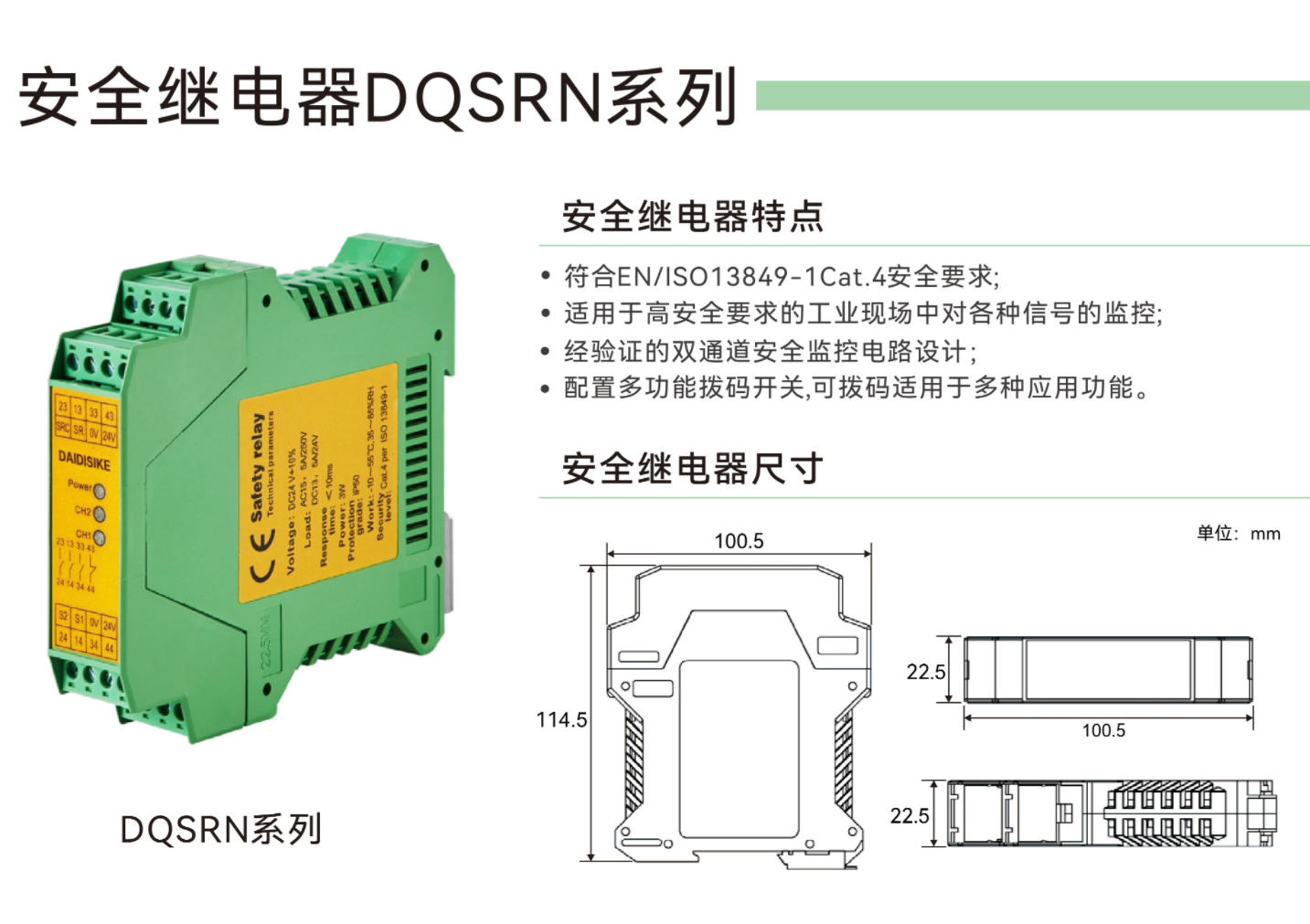

为什么不能用普通继电器代替安全继电器？因为普通继电器存在「单点故障」风险——一个触点粘连，安全功能就失效，且无人知晓。安全继电器采用双通道独立电路、强制导向触点、内部互检与故障自诊断：任何一个元件失效都能被检测到并进入安全状态。戴迪斯科 DQSRN 安全继电器符合 EN/ISO 13849-1 Cat.4 等级，采用经验证的双通道安全监控电路，单一元件故障时安全功能依然有效。这是「安全」与「普通」的本质差距。

三、急停 / 光幕 / 双手开关的接入

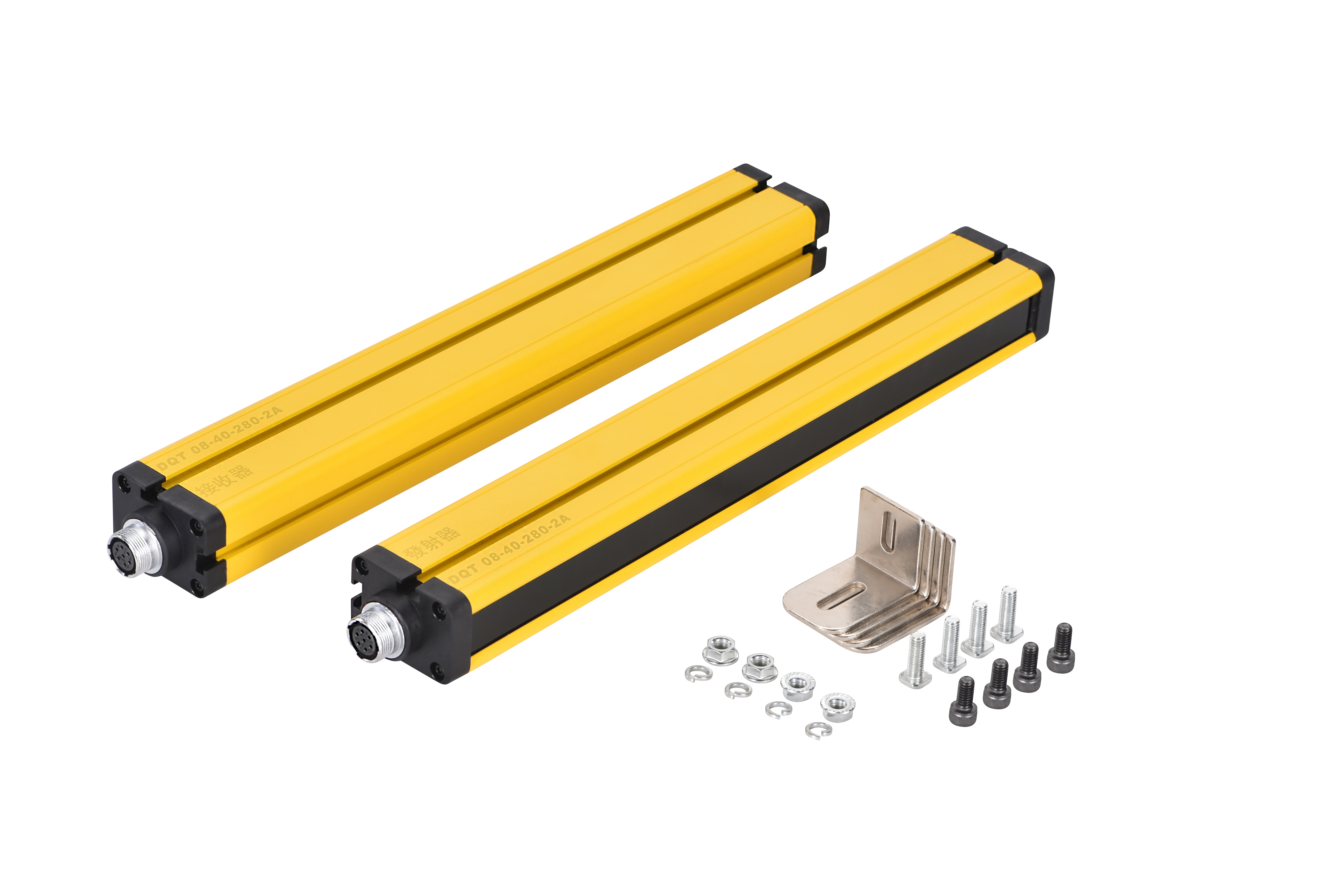

不同安全输入设备接入安全继电器的方式不同：急停按钮——双回路常闭触点接入两个安全输入通道，按下即断开；安全光幕——把光幕的 OSSD 安全输出（单路或双路）接入安全继电器输入，戴迪斯科 DQSRN 支持 PNP 单路与双路 OSSD 接入；双手开关——两个按钮的信号接入，需同步按下才有效（防止单手操作或绑死一个按钮）。DQSRN 通过多功能拨码开关，一台即可适配急停、光幕、门锁、双手等多种输入。

四、复位与反馈回路

一个完整的安全回路除了输入和输出，还有两个关键回路。复位回路——安全设备触发后，不能自动恢复运行，必须由人按下复位按钮确认现场安全后才能重启（手动复位），高风险场景必须用手动复位。反馈回路（EDM）——把被控接触器的辅助触点接回安全继电器，监控接触器是否真的动作、有没有触点粘连。复位与反馈回路是安全回路合规的必要部分，不可省略。

五、输出扩展与整体方案

当一个安全回路需要切断多路负载、或需要更多安全触点时，可用安全继电器扩展模块。戴迪斯科 DA31 OSSD 扩展模块可扩展安全光幕 / 继电器的输出路数，配合 DQSRN 使用。设计安全回路时建议：先做风险评估确定所需 PL 等级，再选输入设备与安全继电器，最后核算整个安全功能的 PL 是否达标。戴迪斯科可提供 DQSRN + DA31 整套方案与 ISO 13849 PL 核算辅助，确保安全回路一次合规。
