戴迪斯科 DX-C1 非接触式磁编码安全开关｜17mm大感应距离｜三种触点配置可串联｜国产替代
磁编码顺序触发、普通磁铁骗不过——门体下垂错位照样可靠动作的非接触安全门开关
| 输出方式 | 磁簧触点式:2C=两路常闭 / 1C1O=一常闭+一常开 / 2O=两路常开 |
| 串联能力 | 支持多个开关串联,多门共用一路安全继电器输入 |
| 感应距离 | Z 方向 / Y 方向最大 17mm |
| 工作原理 | 多个磁敏元件须按特定顺序触发(编码磁体执行器配对) |
| 组成 | 传感器主体 + 磁编码执行器,分装于固定机架与活动门体 |
| 连接方式 | A=直接出线 2m / B=航空插头(快换) |
DX-C1 产品详解
很多工厂的防护门用的还是五金店那种普通门磁——操作工拿一块磁铁往传感器上一贴,门开着设备照样转,安全防护形同虚设。戴迪斯科 DX-C1 就是为堵住这个漏洞而生的非接触式磁编码安全开关:传感器内部集成多个磁敏元件,必须由配对的编码磁体执行器按特定顺序触发才会动作,普通磁铁贴上去无效,从原理上降低了人为绕过安全门的风险。开关由传感器主体和磁编码执行器两部分组成,分别装在固定机架和活动门体上,铰链门、推拉门、可拆卸护罩都能用。 它第二个实用点是"对不准也能用":Z/Y 方向感应距离最大 17mm,未对准容差高——安全门用久了下垂、导轨磨损、护栏轻微变形,机械式开关早就对不上孔了,DX-C1 照常触发,大幅减少因门体错位导致的误停机和现场调整工时。输出为触点式,三种配置可选:2C(两常闭)直接进安全继电器双通道、1C1O(一常闭一常开)兼做门位状态反馈、2O(两常开)用于位置指示;多扇门产线还可以把多个开关串联,共用一路安全继电器输入,省布线省点数。 接线方式有 A 型(直接出线 2m)和 B 型(航空插头快换)两种,插头版换开关不用重新布线。外壳为抗阻燃热塑性塑料,标配 IP65 防护,IP67/IP68 可定制。产品通过 CE 认证,按 ISO 13849-1 SIL3 PLe Cat.4 等级安全回路设计使用(最终安全等级取决于整个回路的设计与集成)。佛山工厂直销、可开 13% 增值税专票,配合本厂 DA31/DQSRN 安全继电器可组成完整安全回路,选型详询 4000-808-929。
为什么选择 DX-C1
磁编码防欺骗
内置多个磁敏元件须按特定顺序触发才动作,普通磁铁贴靠无效——这是编码磁性开关与普通门磁的本质区别,降低人为绕过安全门的风险。

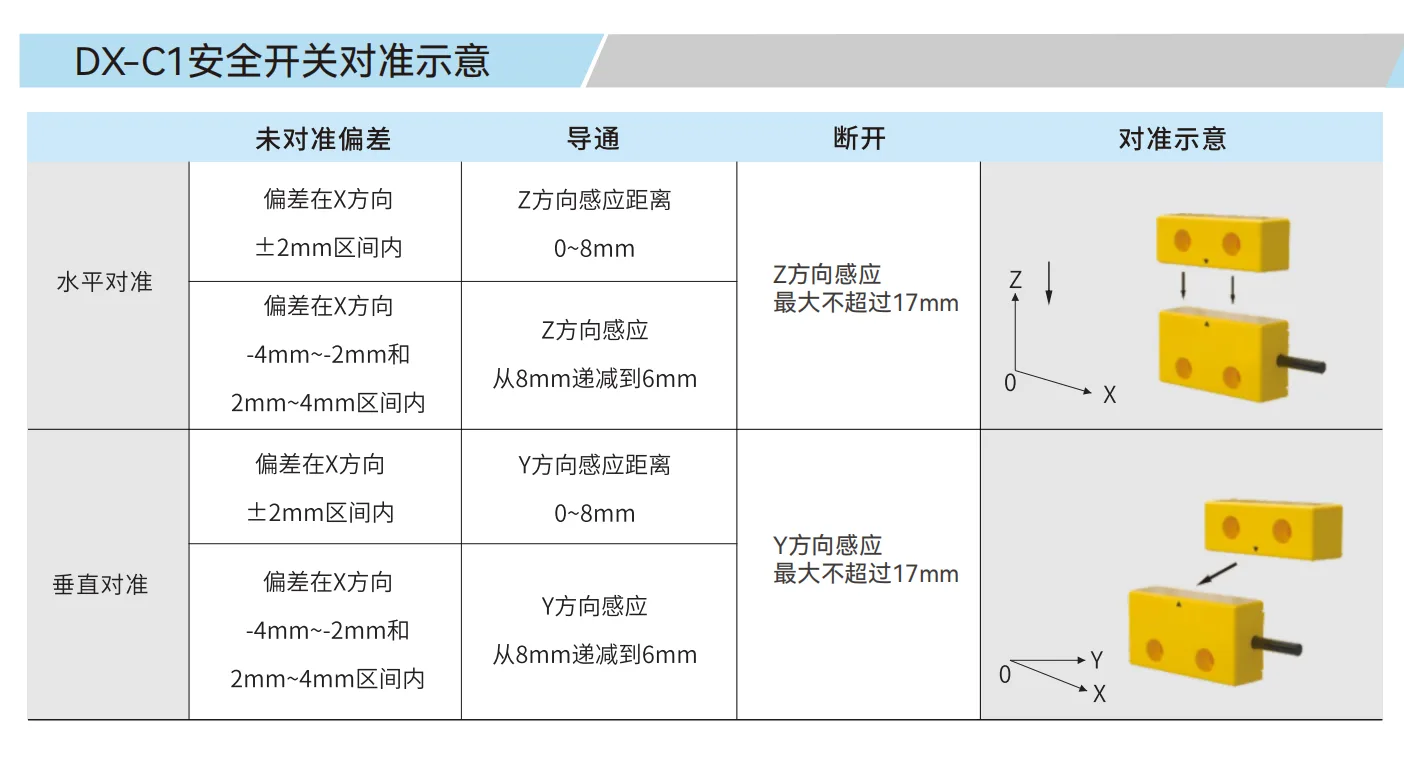

17mm 大感应距离
Z/Y 方向感应最大 17mm,未对准容差高,门体下垂、导轨磨损、护栏轻微变形仍可靠动作,减少误停机与现场调整。
三种触点配置
2C(两常闭)/1C1O(一常闭一常开)/2O(两常开)可选,双常闭直接接安全继电器双通道,常开可做 PLC 门位状态指示。
PLe Cat.4 等级回路设计
CE 认证,按 ISO 13849-1 SIL3 PLe 类别4 等级安全回路设计使用,配合安全继电器可用于高要求安全联锁场合。
多开关可串联
支持多个 DX-C1 串联,多扇防护门共用一路安全继电器输入,减少布线与控制器点数,多门产线尤其省事。
两种出线方式
A 型直接出线 2m,B 型航空插头快换——插头版换开关不用重新接线,几分钟完成更换,停机损失最小化。
IP65 阻燃外壳
抗阻燃热塑性塑料外壳,标配 IP65,IP67/IP68 可定制;非接触结构无机械触点外露,无插拔孔积垢。
非接触免磨损
传感器与执行器不接触、无机械滑动件,频繁开关门也不存在舌片磨损问题,适合高频开门的检修门和护罩。

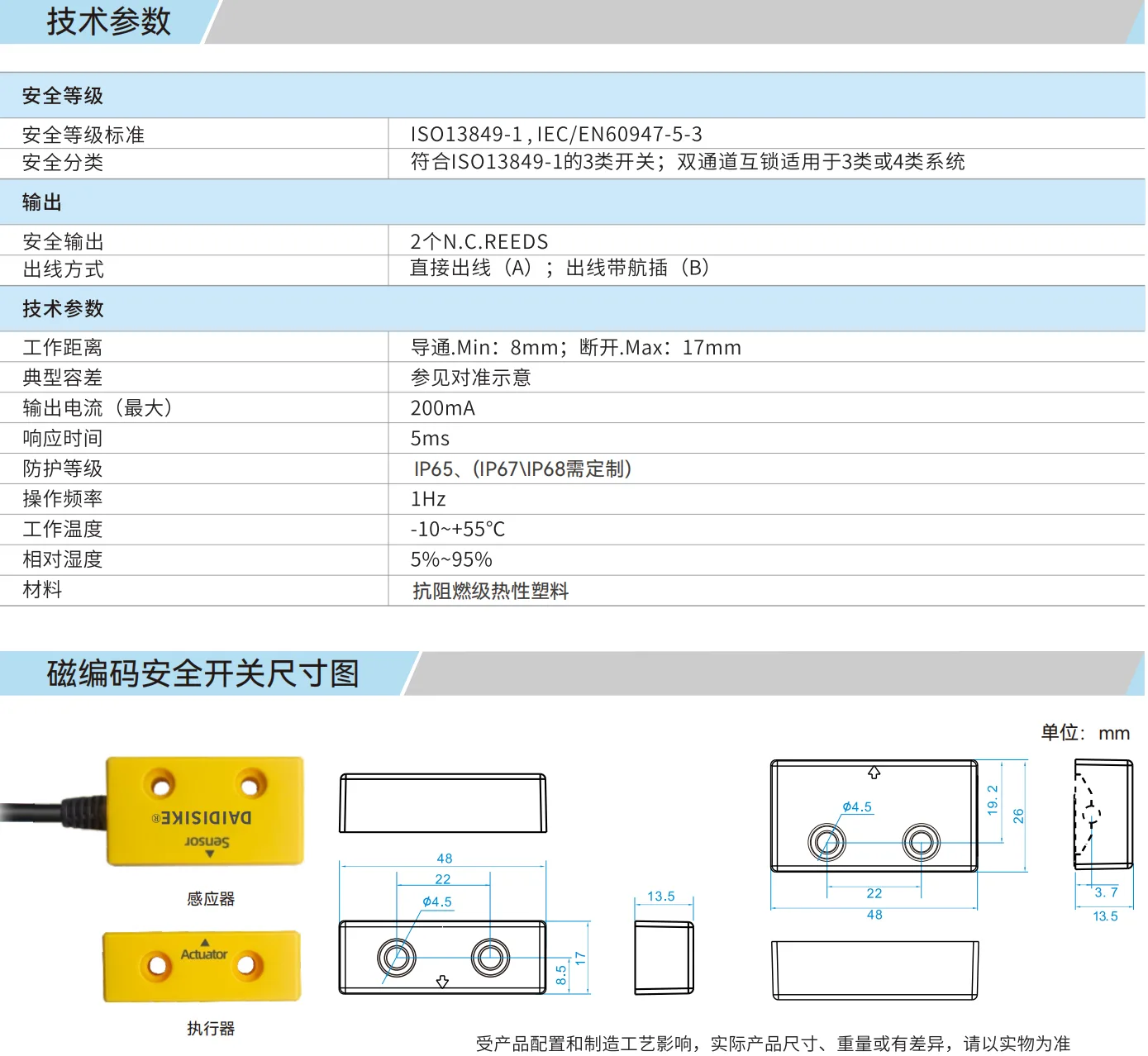

DX-C1 完整技术规格
所有参数均为出厂实测数据。如需 PDF 完整规格书请联系工程师索取。
输出与触点
| 输出方式 | 磁簧触点式:2C=两路常闭 / 1C1O=一常闭+一常开 / 2O=两路常开 |
| 串联能力 | 支持多个开关串联,多门共用一路安全继电器输入 |
检测与安装
| 感应距离 | Z 方向 / Y 方向最大 17mm |
| 工作原理 | 多个磁敏元件须按特定顺序触发(编码磁体执行器配对) |
| 组成 | 传感器主体 + 磁编码执行器,分装于固定机架与活动门体 |
| 连接方式 | A=直接出线 2m / B=航空插头(快换) |
防护与材质
| 防护等级 | IP65(IP67/IP68 可定制) |
| 外壳材质 | 抗阻燃热塑性塑料 |
安全与认证
| 认证 | CE 认证 |
| 安全等级(设计口径) | 按 ISO 13849-1 SIL3 PLe 类别4 等级安全回路设计使用;最终等级取决于整个回路 |

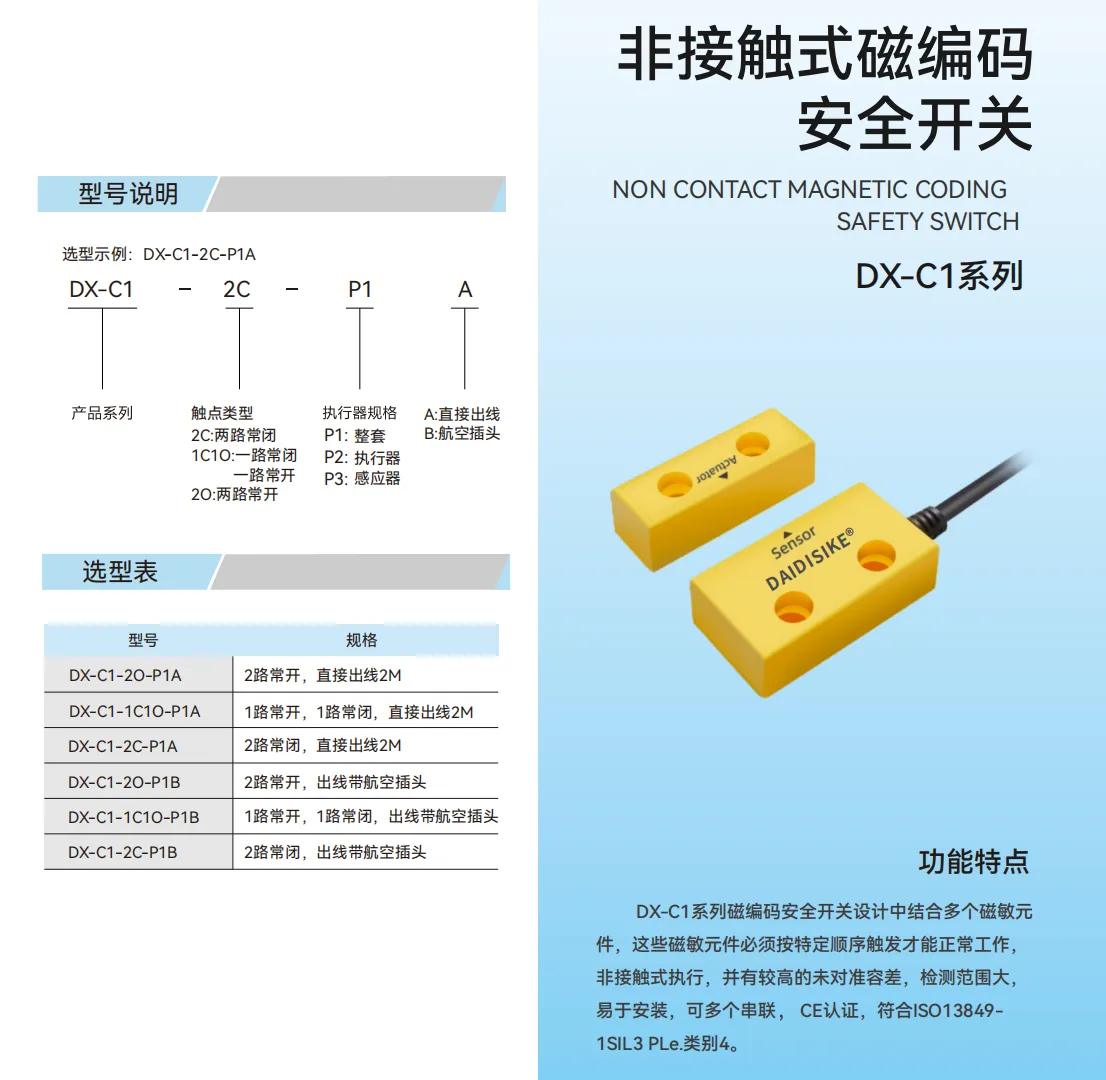

型号与选型
| 型号数量 | 6 个(3 种触点配置 × 2 种连接方式) |
| 命名规则 | DX-C1-[触点]-P1[A/B] |
DX-C1 标准选型对照表
DX-C1 共 6 个型号:3 种触点配置 × 2 种连接方式。命名规则 DX-C1-[触点]-P1[A/B],A=直接出线2m,B=航空插头。
| 型号 | 触点配置 | 连接方式 |
|---|---|---|
| DX-C1-2C-P1A | 2 路常闭(2NC) | 直接出线 2m |
| DX-C1-1C1O-P1A | 1 常闭 + 1 常开 | 直接出线 2m |
| DX-C1-2O-P1A | 2 路常开(2NO) | 直接出线 2m |
| DX-C1-2C-P1B | 2 路常闭(2NC) | 航空插头 |
| DX-C1-1C1O-P1B | 1 常闭 + 1 常开 | 航空插头 |
| DX-C1-2O-P1B | 2 路常开(2NO) | 航空插头 |
DX-C1 典型应用行业
铰链检修门监控
机床、产线围栏的铰链式检修门,门体轻微下垂或安装误差不影响判定,17mm 感应距离和高未对准容差专为此类场景设计。
推拉防护门联锁
非接触结构避免机械滑动件磨损失效,磁编码防止操作工用普通磁铁绕过安全门。
可拆卸护罩监控
无需机械对位精度,安装容差大,适合频繁拆装的护罩、护板位置监控。
多门产线安全回路
多个 DX-C1 串联,多扇防护门共用一路安全继电器输入,控制柜布线大幅简化。
老旧设备安全改造
振动大、门体对位精度差的老设备,高未对准容差减少反复调整开关位置的工时。
配安全继电器组回路
2C 触点直接接入本厂 DA31/DQSRN 等安全继电器双通道输入,组成完整的门位监控安全回路。
DX-C1 技术原理与工作机制
DX-C1 安装指南
DX-C1 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比。
| 对比维度 | 戴迪斯科 DX-C1 | 进口同等级款 |
|---|---|---|
| 防欺骗能力 | 磁编码顺序触发,普通磁铁无法欺骗,优于普通门磁 | 进口同类品牌编码磁性开关原理相同,功能定位相近 |
| 感应距离/容差 | Z/Y 方向最大 17mm,未对准容差高,门体错位仍可靠动作 | 进口同类品牌磁性安全开关感应距离多在同一量级 |
| 采购成本 | 佛山厂家直销,综合采购成本明显低于进口同类,可开 13% 增值税专票 | 进口品牌单价高,汇率与关税推高综合成本 |
| 交期/服务 | 现货为主、交期短,本地化技术支持,全国热线 4000-808-929 | 进口品牌多为期货,售后响应周期较长 |
关于 DX-C1 的常见问题
DX-C1 和普通门磁/磁性开关有什么区别?
DX-C1 磁编码和 DX-R1 非接触安全开关怎么选?
三种触点配置(2C/1C1O/2O)怎么选?
感应距离多大?门装歪了还能用吗?
DX-C1 能把门锁住吗?
多扇门可以共用一路安全继电器吗?
防护等级是多少?潮湿粉尘环境能用吗?
能替代进口品牌的磁编码安全开关吗?
安全等级怎么理解?单个开关就是 PLe 吗?
起订量、交期和开票怎么安排?
