DCE 红外安全光幕｜30×30mm 通用型 ESPE
30×30mm 机身 · 10/20/30/40mm 分辨率 · IP65 · ≥10000Lux 抗干扰
| 光轴间距 | 10 / 20 / 30 / 40mm |
| 保护距离 | 0.3-3m 标准 / 0.3-6m 可选 |
| 响应时间 | ≤ 15ms |
| 环境光抗扰 | ≥ 10,000 Lux |
| 供电电压 | DC 24V ±20% |
| 安全输出 | 双通道 NPN / PNP OSSD |
DCE 产品详解
DCE 是戴迪斯科 DAIDISIKE 经典款红外安全光幕，沿用 30×30mm 标准方形机身，提供 10/20/30/40mm 四种分辨率，覆盖手指 / 手掌 / 手臂级防护场景。DCE 配备戴迪自主研发的抗干扰电路，可在焊机、变频器、伺服电机密集环境下稳定工作，环境光抗扰 ≥10,000 Lux，响应时间 ≤15ms，符合 IEC 61496 Type 4 国际安全光电设备标准、ISO 13849 PLe、IEC 62061 SIL3 安全等级，是冲床、液压机、注塑机、组装线等通用场景的成熟选型。
为什么选择 DCE
Type 4 / PLe / SIL3
高安全等级，符合 IEC 61496-1/2、ISO 13849-1、IEC 62061。
≥10,000 Lux 强光抗扰
焊机弧光、阳光直射环境稳定工作。
4 种分辨率全覆盖
10/20/30/40mm 任选，手指级到手臂级全场景。
≤15ms 极速响应
OSSD 双通道安全输出，配合机床制动 100ms 完全停机。
IP65 工业防护
全密封铝合金阳极氧化外壳，防尘防水、抗振动。
DCE 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 光轴间距 | 10 / 20 / 30 / 40mm |
| 保护距离 | 0.3-3m 标准 / 0.3-6m 可选 |
| 响应时间 | ≤ 15ms |
| 环境光抗扰 | ≥ 10,000 Lux |
电气参数
| 供电电压 | DC 24V ±20% |
| 安全输出 | 双通道 NPN / PNP OSSD |
机械参数
| 机身截面 | 30 × 30mm |
| 防护等级 | IP65 |
| 工作温度 | -10°C ~ +50°C |
认证
| 标准 | GB/T 19436.2 / IEC 61496-1/2 / ISO 13849-1 PLe / IEC 62061 SIL3 |
DCE 全部型号规格表

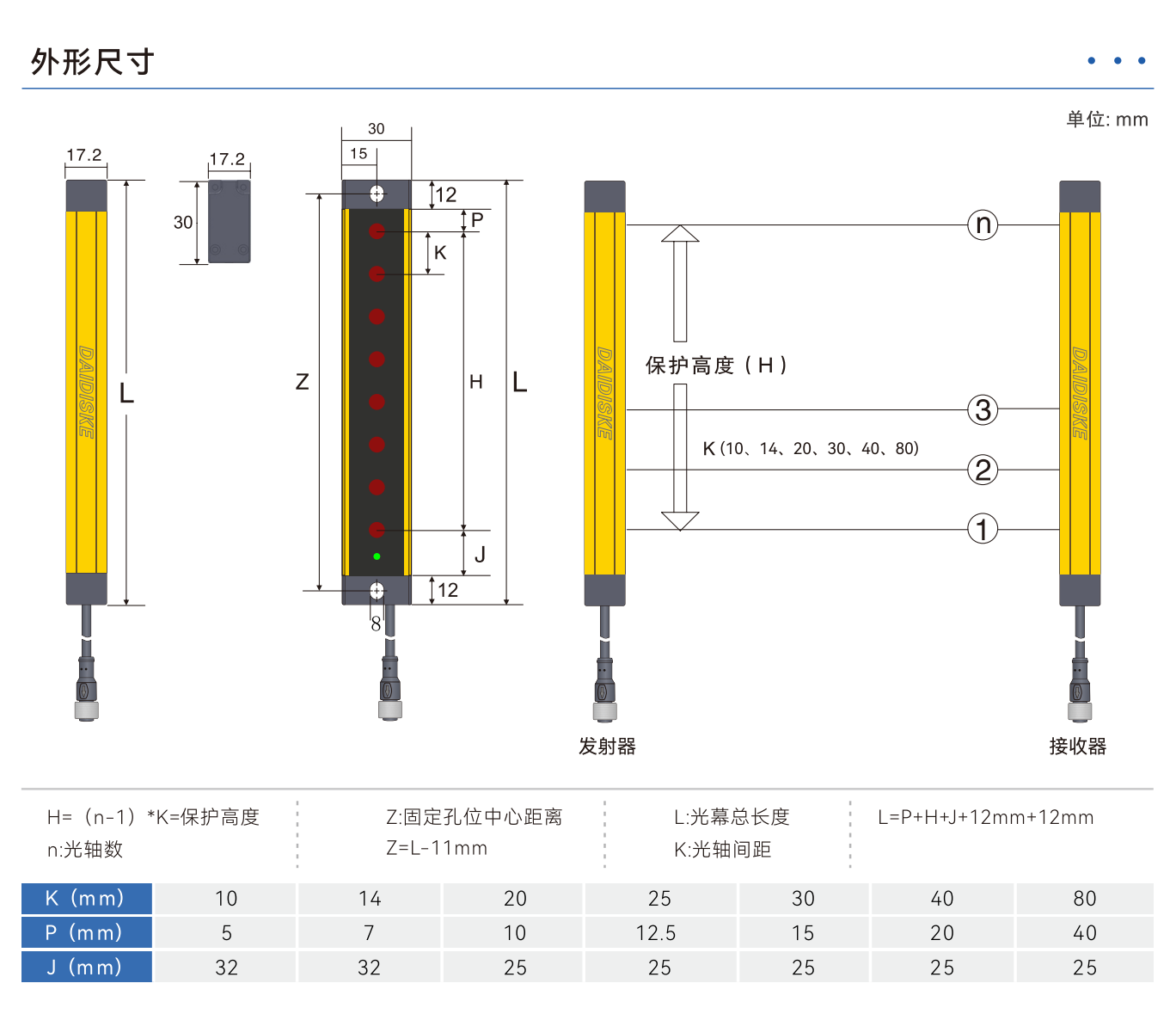

严格照 2026 版戴迪光栅画册《DCE 系列规格一览表》（P59）列出全部 134 个标准型号，按光轴间距 K 分 4 档。保护高度 H = 光轴间距 K ×（光束数 n − 1）；光幕高度 l = H + 38（四档统一）。型号编码：DCE{光束数2位}/{光轴间距}-{保护高度} + 输出代码，例 DCE12/10-110。输出代码：A = NPN 常闭 NC、B = PNP 常闭 NC、C = NPN 常开 NO、D = PNP 常开 NO。特殊规格可另外定做；检测距离默认 0.3-3m，超出默认距离请联系客服。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出代码 | 检测距离 |
|---|---|---|---|---|---|
| 12 | 110 | 148 | DCE12/10-110 | A / B / C / D | 0.3-3m |
| 14 | 130 | 168 | DCE14/10-130 | A / B / C / D | 0.3-3m |
| 16 | 150 | 188 | DCE16/10-150 | A / B / C / D | 0.3-3m |
| 18 | 170 | 208 | DCE18/10-170 | A / B / C / D | 0.3-3m |
| 20 | 190 | 228 | DCE20/10-190 | A / B / C / D | 0.3-3m |
| 22 | 210 | 248 | DCE22/10-210 | A / B / C / D | 0.3-3m |
| 24 | 230 | 268 | DCE24/10-230 | A / B / C / D | 0.3-3m |
| 26 | 250 | 288 | DCE26/10-250 | A / B / C / D | 0.3-3m |
| 28 | 270 | 308 | DCE28/10-270 | A / B / C / D | 0.3-3m |
| 30 | 290 | 328 | DCE30/10-290 | A / B / C / D | 0.3-3m |
| 32 | 310 | 348 | DCE32/10-310 | A / B / C / D | 0.3-3m |
| 34 | 330 | 368 | DCE34/10-330 | A / B / C / D | 0.3-3m |
| 36 | 350 | 388 | DCE36/10-350 | A / B / C / D | 0.3-3m |
| 38 | 370 | 408 | DCE38/10-370 | A / B / C / D | 0.3-3m |
| 40 | 390 | 428 | DCE40/10-390 | A / B / C / D | 0.3-3m |
| 42 | 410 | 448 | DCE42/10-410 | A / B / C / D | 0.3-3m |
| 44 | 430 | 468 | DCE44/10-430 | A / B / C / D | 0.3-3m |
| 46 | 450 | 488 | DCE46/10-450 | A / B / C / D | 0.3-3m |
| 48 | 470 | 508 | DCE48/10-470 | A / B / C / D | 0.3-3m |
| 50 | 490 | 528 | DCE50/10-490 | A / B / C / D | 0.3-3m |
| 52 | 510 | 548 | DCE52/10-510 | A / B / C / D | 0.3-3m |
| 54 | 530 | 568 | DCE54/10-530 | A / B / C / D | 0.3-3m |
| 56 | 550 | 588 | DCE56/10-550 | A / B / C / D | 0.3-3m |
| 58 | 570 | 608 | DCE58/10-570 | A / B / C / D | 0.3-3m |
| 60 | 590 | 628 | DCE60/10-590 | A / B / C / D | 0.3-3m |
| 62 | 610 | 648 | DCE62/10-610 | A / B / C / D | 0.3-3m |
| 64 | 630 | 668 | DCE64/10-630 | A / B / C / D | 0.3-3m |
| 66 | 650 | 688 | DCE66/10-650 | A / B / C / D | 0.3-3m |
| 68 | 670 | 708 | DCE68/10-670 | A / B / C / D | 0.3-3m |
| 70 | 690 | 728 | DCE70/10-690 | A / B / C / D | 0.3-3m |
当前显示 K = 10 mm 共 30 个型号，表格内可上下滚动； 四档合计 134 个型号，点上方按钮可一次性导出全部。
DCE 典型应用行业
DCE 技术原理与工作机制

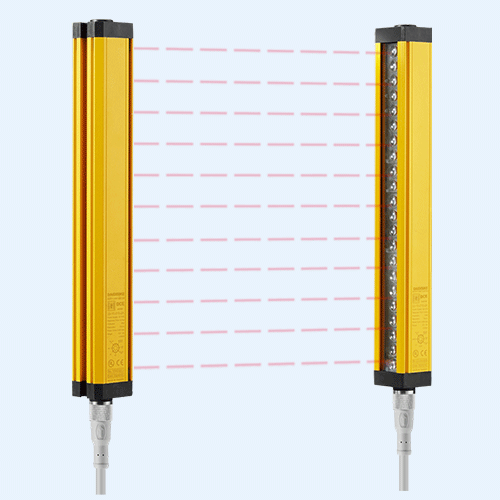

DCE 红外安全光幕由投光器和受光器组成。投光器发射经过调制的红外光束，通过一组平行光轴排列（间距可选 10/20/30/40mm），受光器接收红外信号。当被保护区域内任意一条光轴被遮挡时，受光器立即输出双通道 OSSD 安全信号，触发外部安全电路在 ≤15ms 响应时间内停止危险运动，实现人员防护。系统采用自主研发的抗干扰电路，能在焊机弧光、阳光直射等强光（≥10,000 Lux）干扰环境下稳定识别目标。符合 IEC 61496 Type 4、ISO 13849-1 PL e、IEC 62061 SIL3、GB/T 19436.2 安全等级。
DCE 安装指南
DCE 为 30×30mm 标准方形机身，投光器与受光器对射安装、保持光轴对齐。供电 DC 24V±20%，双通道 NPN/PNP OSSD 安全输出须接入安全 PLC 或安全继电器（如戴迪 DQSRN）构成完整安全停机回路。安装距离须按安全距离公式 S=K×T+C、结合设备制动时间确定。IP65 防护、工作温度 −10°C ~ +50°C；焊机、变频器、伺服密集等强干扰环境下，自主研发抗干扰电路保证稳定，强光直射工位建议加遮光罩。
关于 DCE 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
DCE 与 DQC 怎么选？
