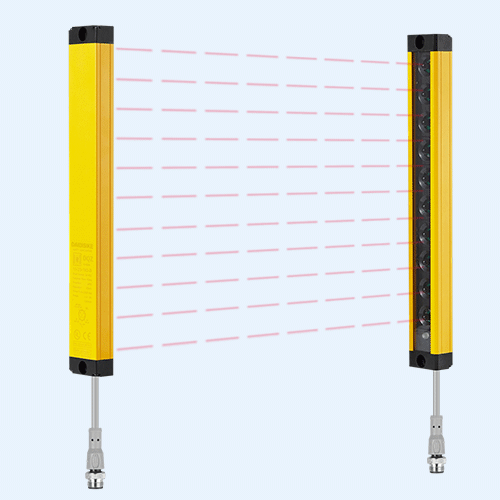

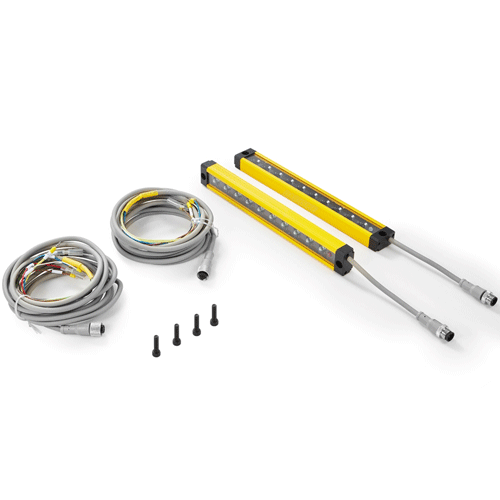

DQZ 紧凑型安全光幕｜30×17.5mm 紧凑机身｜手部防护性价比之选
30×17.5mm 紧凑机身 · 25mm 手部级 · 性价比薄款光幕
| 光轴间距 (K) | 10 / 14 / 20 / 25 / 30 / 40 / 80 mm（7 档可选，照画册 P65 规格一览表） |
| 光轴数 | 8 / 12 / 16 / 20 / 24 / 32 / 48 / 64 轴 |
| 最小检测物体 | Φ20mm（手部级） |
| 保护高度 | 200 ~ 1600 mm |
| 检测距离 | 0.3 ~ 3.5m（标准），可定制 0.3 ~ 6m 以内 |
| 环境光抗扰 | ≥ 8,000 Lux |

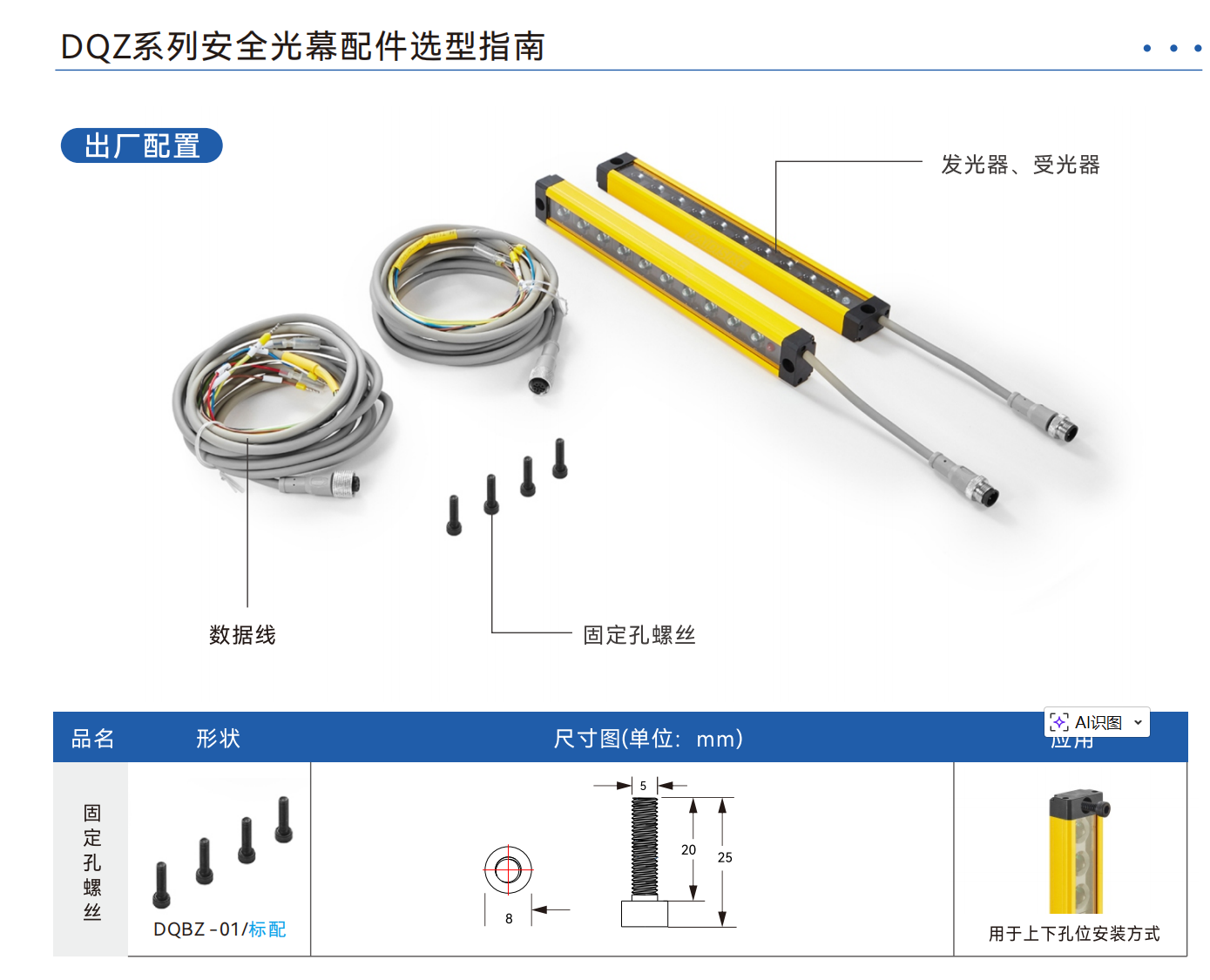

DQZ 产品详解
DQZ 系列是戴迪斯科的薄款紧凑型安全光幕，机身 30×17.5mm 在 DQC 标准款（30×30mm）和 DQB 超薄款（15×30mm）之间取得平衡，是"薄度 + 强度 + 价格"三者兼顾的性价比之选。DQZ 提供 10 / 14 / 20 / 25 / 30 / 40 / 80mm 七档光轴间距（25mm 档可阻挡 Φ20mm 手部级物体），光束数 4-32 可选，保护高度 50-2480mm 全覆盖，响应时间 ≤18ms，IP65 防护，符合 IEC 61496-1/2、ISO 13849-1 PL e、GB/T 19436.2 国标。专为自动化产线工位、包装机操作区、印刷机进出料区域、码垛机操作位、五金机械加工设备等需要薄款光栅但又不要求 15mm 高度超薄的场景设计。
为什么选择 DQZ
30×17.5mm 紧凑机身
薄度适中，强度兼顾，平衡安装空间与产品可靠性。
Φ20mm 手部级检测
25mm 档光轴间距可阻挡 Φ20mm 手部物体；另有 10/14mm 手指档与 30/40/80mm 手臂身体档，共 7 档可选。
Type 4 / PL e 认证
符合 IEC 61496-1/2、ISO 13849-1 PL e、GB/T 19436.2 国标。
光轴 8-64 灵活配
保护高度 200-1600mm 全覆盖，按工位需求灵活选型。
响应 ≤18ms
快速响应保障安全，配合机床制动满足 ISO 13855 安全距离。
IP65 工业级防护
全密封铝壳，适应粉尘、油污、潮湿环境。
DQZ 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 光轴间距 (K) | 10 / 14 / 20 / 25 / 30 / 40 / 80 mm（7 档可选，照画册 P65 规格一览表） |
| 光轴数 | 8 / 12 / 16 / 20 / 24 / 32 / 48 / 64 轴 |
| 最小检测物体 | Φ20mm（手部级） |
| 保护高度 | 200 ~ 1600 mm |
| 检测距离 | 0.3 ~ 3.5m（标准），可定制 0.3 ~ 6m 以内 |
| 环境光抗扰 | ≥ 8,000 Lux |
| 响应时间 | ≤ 18 ms |
电气参数
| 供电 | DC 24V |
| 输出 | NPN / PNP OSSD |
机械参数
| 机身截面 | 30 × 17.5 mm |
| 防护等级 | IP65 |
| 工作温度 | −10°C ~ +50°C |
资料与安全应用
| 认证文件核对 | 核对完整型号、证书持有人、适用标准及有效状态；不从同系列或企业资质推断本型号等级 |
| 体系与产品区分 | ISO 9001管理体系、EMC电磁兼容与产品功能安全证明用途不同，不能互相替代 |
| 完整安全功能 | 检测、逻辑、执行、反馈及复位应按风险要求设计验证；单个器件不能保证整机达标 |
| 安全距离计算依据 | 按项目适用标准版本、接近方式、最小检测能力及最不利总停止时间核算 |
DQZ 型号尺寸参考表

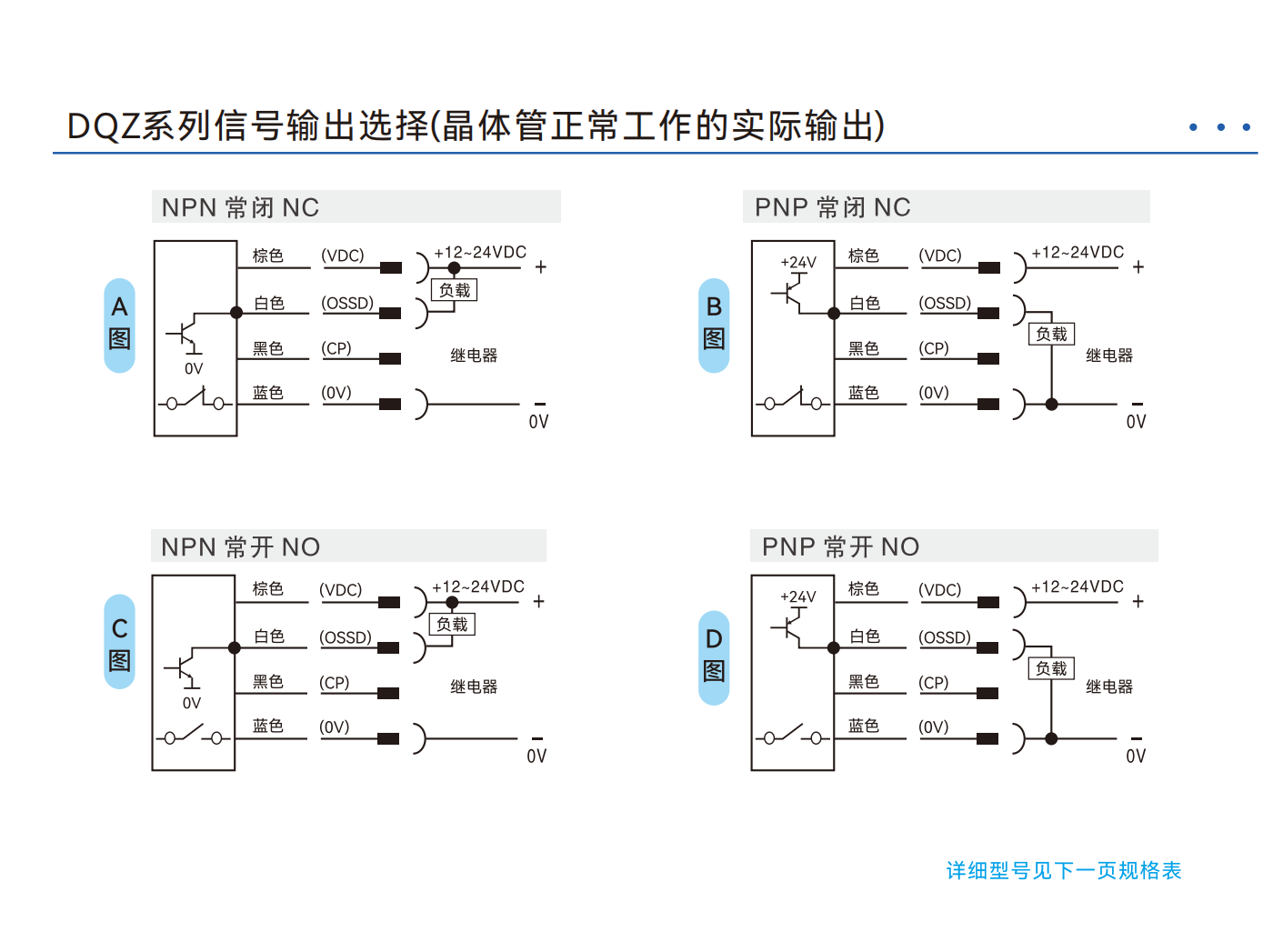

严格照 2026 版戴迪光栅画册《DQZ 系列规格一览表》（P65）列出全部 102 个标准型号，按光轴间距 K 分 7 档。DQZ 是正面超薄款，端帽增量与 DQC 同平台。保护高度 H = 光轴间距 K ×（光束数 n − 1）。型号编码：DQZ{光束数2位}/{光轴间距}-{保护高度} + 输出代码，例 DQZ06/10-50。输出代码：A = NPN 常闭 NC、B = PNP 常闭 NC、C = NPN 常开 NO、D = PNP 常开 NO；如无要求默认出 A 代码。80mm 间距及特殊规格可另外定做；检测距离默认 0.3-3m，超出默认距离请联系客服。 本表用于型号、几何与订货资料核对；光轴间距K不等于检测能力d，型号行不证明认证或整机防护合格，当前供货以确认的型号及图纸为准。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出代码 | 检测距离 |
|---|---|---|---|---|---|
| 6 | 50 | 111 | DQZ06/10-50 | A / B / C / D | 0.3-3m |
| 8 | 70 | 131 | DQZ08/10-70 | A / B / C / D | 0.3-3m |
| 10 | 90 | 151 | DQZ10/10-90 | A / B / C / D | 0.3-3m |
| 12 | 110 | 171 | DQZ12/10-110 | A / B / C / D | 0.3-3m |
| 14 | 130 | 191 | DQZ14/10-130 | A / B / C / D | 0.3-3m |
| 16 | 150 | 211 | DQZ16/10-150 | A / B / C / D | 0.3-3m |
| 18 | 170 | 231 | DQZ18/10-170 | A / B / C / D | 0.3-3m |
| 20 | 190 | 251 | DQZ20/10-190 | A / B / C / D | 0.3-3m |
| 22 | 210 | 271 | DQZ22/10-210 | A / B / C / D | 0.3-3m |
| 24 | 230 | 291 | DQZ24/10-230 | A / B / C / D | 0.3-3m |
| 26 | 250 | 311 | DQZ26/10-250 | A / B / C / D | 0.3-3m |
| 28 | 270 | 331 | DQZ28/10-270 | A / B / C / D | 0.3-3m |
| 30 | 290 | 351 | DQZ30/10-290 | A / B / C / D | 0.3-3m |
| 32 | 310 | 371 | DQZ32/10-310 | A / B / C / D | 0.3-3m |
当前显示 K = 10 mm 共 14 条规格，表格内可上下及左右滚动；7 档合计 102 条规格，可导出后核对。光轴间距不能直接当作检测能力；具体可订货组合、尺寸、输出与防护适用性须按确认图纸和手册核实。
DQZ 典型应用行业
自动化产线
产线工位手部级人员防护，性价比突出。
包装设备
包装机操作区域防护，30×17.5 薄款节省侧向空间。
印刷机
印刷设备进出料区域防护、滚筒区域人员安全。
码垛机操作位
码垛工位操作人员手部防护。
五金机械加工
五金小型机械加工设备防护，适合台面级安装。
DQZ 技术原理与工作机制

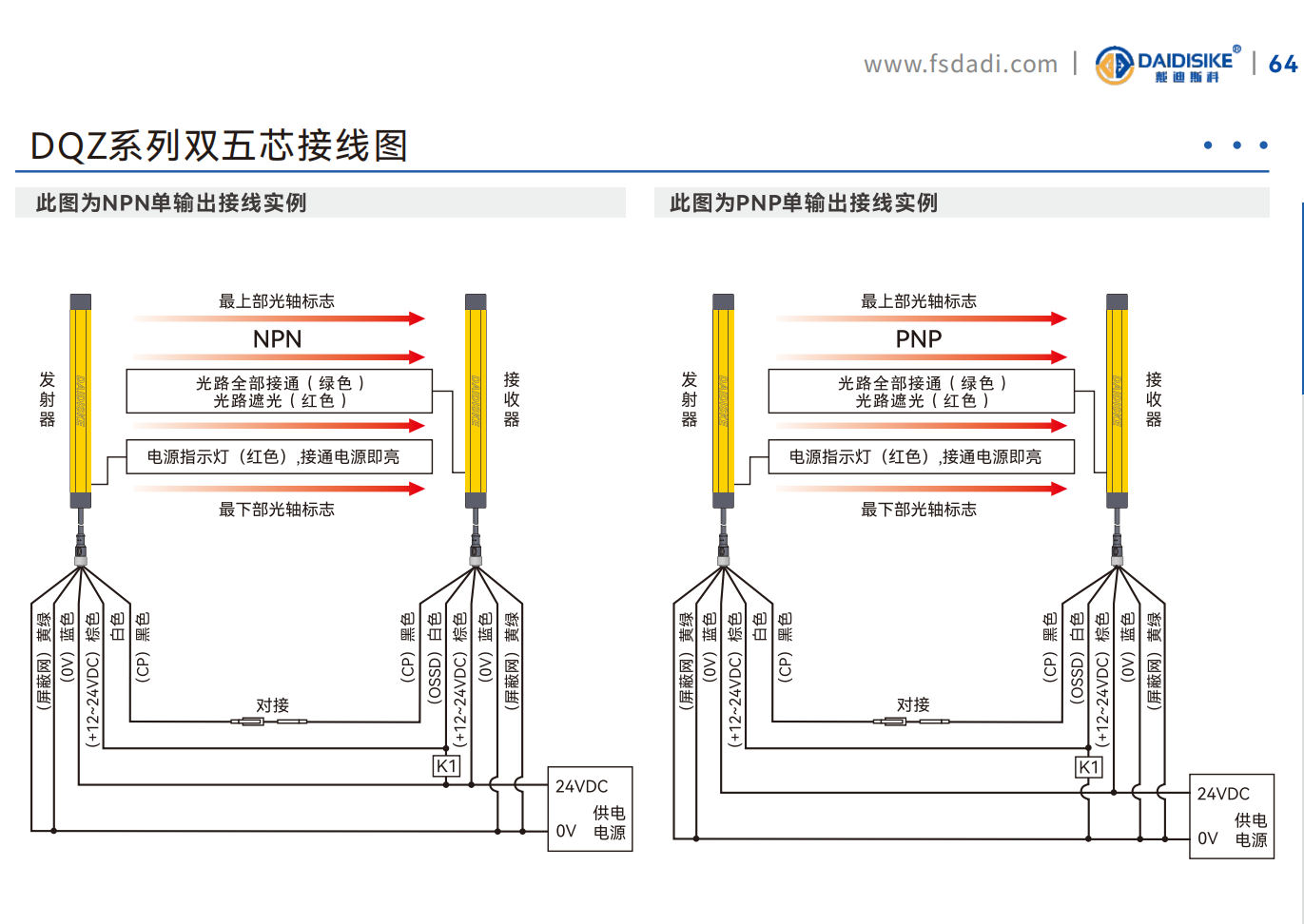

DQZ 安全光幕采用 25mm 光轴间距，可阻挡 Φ20mm 手部级物体。投光器与受光器对射，任一光轴被遮挡时触发双通道 OSSD 安全输出，响应时间 ≤18ms。保护高度范围 200-1600mm（最高 1600mm）。符合 IEC 61496 Type 4 / ISO 13849-1 PL e / IEC 62061 SIL3 / GB/T 19436.2 安全等级。
DQZ 安装指南
DQZ 紧凑型机身截面 30×17.5mm，在标准款（DQC 30×30mm）与超薄款（DQB 15×30mm）之间取得平衡。检测距离 0.3~3.5m（标准配置），可定制至 6m 以内。光轴间距 25mm 固定，适用于自动化产线工位、包装机操作区、印刷机进出料区、码垛机操作位、五金机械加工设备等需要薄款但不要求超薄高度的场景。IP65 全密封铝壳设计，适应粉尘、油污、潮湿工业环境。
关于 DQZ 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
DQZ 和 DQB 怎么选？区别在哪？
DQZ 和 DQC 怎么选？
戴迪斯科 DAIDISIKE 安全光栅可以替代进口品牌甲、进口品牌乙、进口品牌丙、进口品牌丁等进口品牌 吗？
戴迪斯科的安全光栅有哪些认证？可以用于客户审计与海关报关吗？
