DDOF / DD 反射区域光栅｜TOF 测距型与光漫反射型双系列｜单边安装免对光

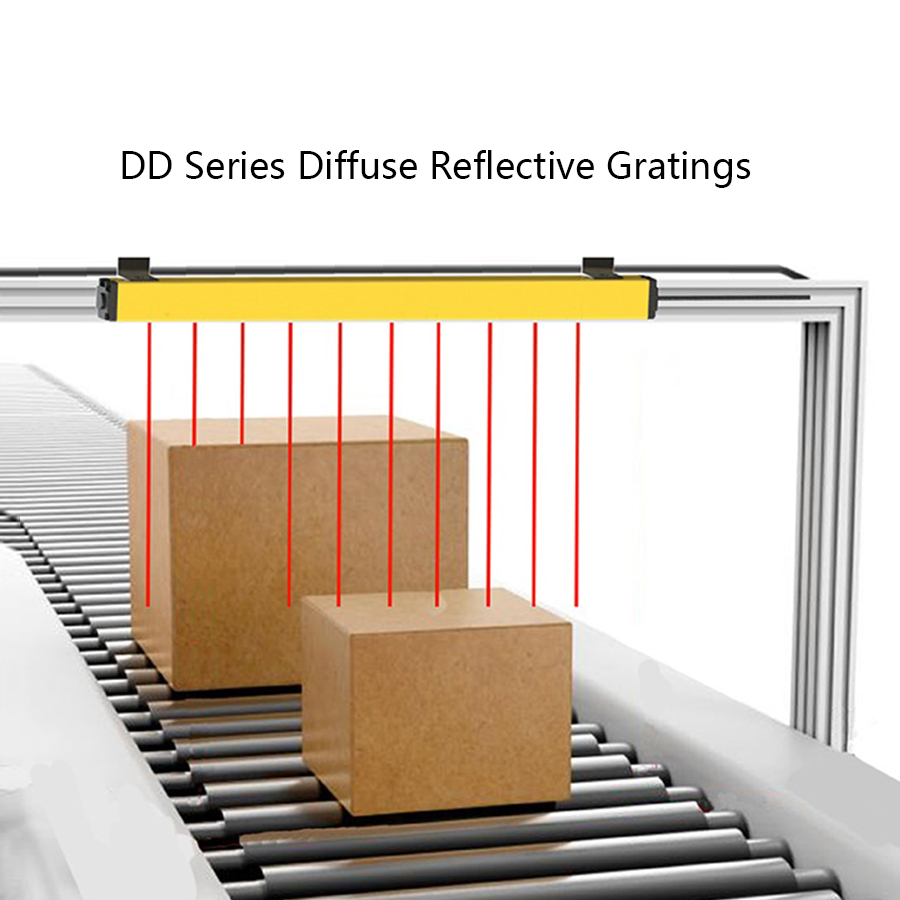

反射区域光栅是把发射单元与接收单元做在同一根立柱里的一类光电检测产品。传统对射式安全光栅要一发一收两根立柱面对面安装，两端各自固定、各自供电走线，还得把两排光轴逐一对准；反射式则把红外发射与接收交替排布在同一根 35 × 35mm 截面的机身内，光从这一侧射出，穿过被测区域后由对面的固定背景（墙体、立柱、设备机壳、防护挡板）返回，再被同一根立柱上的接收单元收下。对面不装接收器，也就不用再做一套机械固定、一路 +24V 供电和一段桥架走线，更不需要现场对光——布线端点从两端收敛到一端，检修位也只在一侧预留。对于单边开放的输送线、靠墙工位、通道口这类现场，这个结构差异直接决定了改造工期和走线成本。

戴迪斯科在同一机械平台上做了两个系列，差别不在外形，而在凭什么判定「有物体」。DD（光漫反射型）采用光能量强度来判断物体有无：接收端持续监测回光的强度，强度相对基准发生变化就认为检测区里进了东西。判定量是能量，而能量这条链上串了太多变量——目标表面是深色还是浅色、是镜面还是毛面、来料摆放角度、背景本身有多亮，都会改变回到接收端的那份能量。同一个纸箱，白色和黑色的回光可以差出很多；档位调得刚好能识别白箱，换成黑色哑光件就可能落到阈值以下。这也是漫反射型做不了背景抑制的根本原因：背景的回光和目标的回光是同一种物理量，只是数值不同，单靠一个强度阈值，没法回答「这份能量是从 1 米处的物体来的，还是从 3 米处的背景来的」。DDOF（TOF 时间飞行型）则采用每组光轴独立测距，判断目标是否处于设定的感应范围内。每一组光轴各自测量光往返一次所用的时间并换算成距离，输出的是「多远」，不是「多亮」。判定条件变成一个距离窗口：目标落在设定范围内就报，落在窗口之外（比如背景本身）就不报。反光率高的物体回光强、反光率低的物体回光弱，但只要信号还能解算出飞行时间，测得的距离就是同一个值——所以背景颜色和被测物反光特性对判定结果不构成影响，检测距离衰减也小。这就是「为什么 TOF 能做背景抑制而漫反射不能」：前者把判定量换成了一个与反射率无关的量。

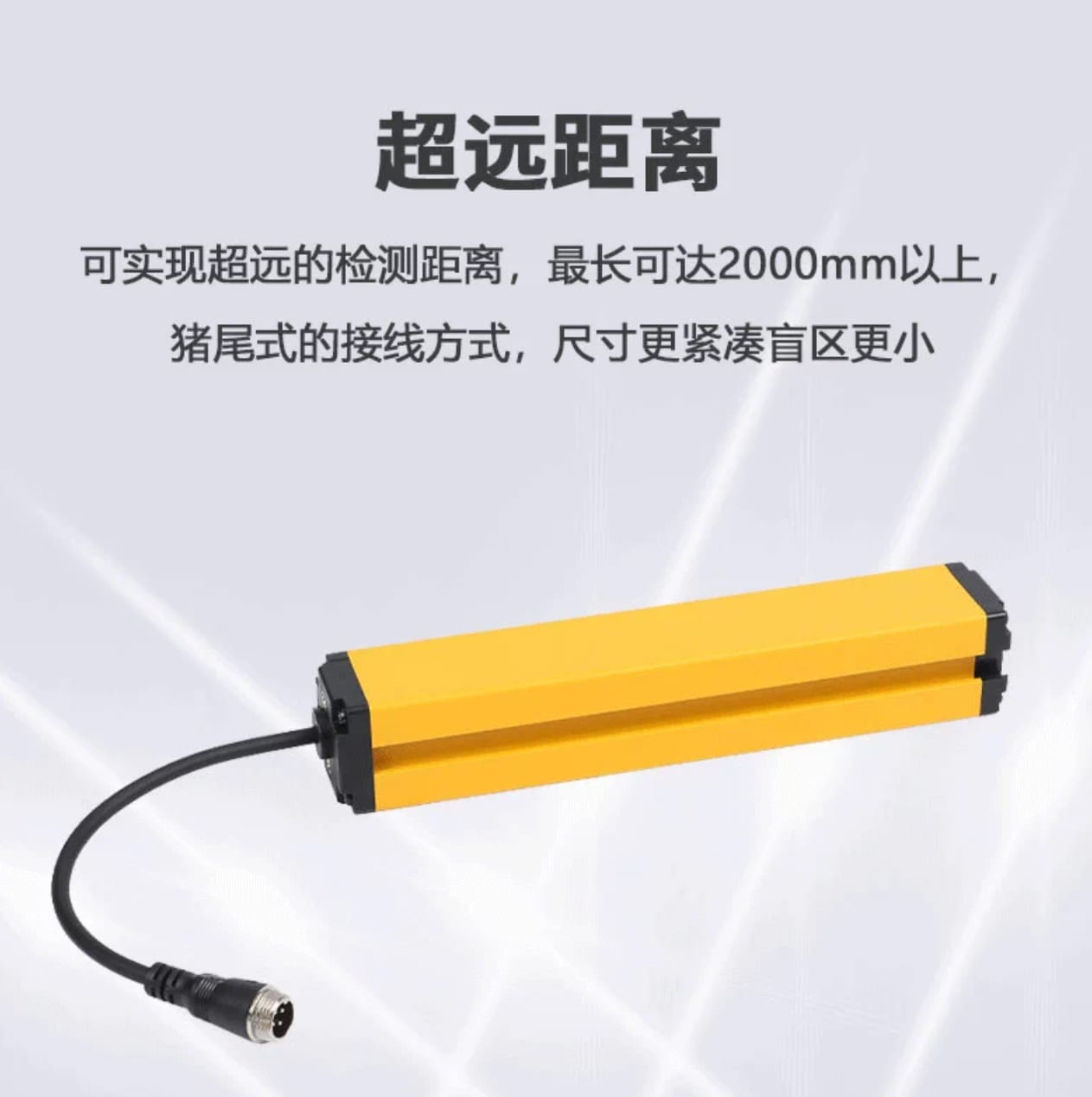

判定原理的差异，直接把两个系列的可用距离拉开：DDOF 最远检测距离 4000mm，且无盲区；DD 最远 2000mm，且可能有盲区。盲区的成因还是回到能量判定——漫反射型要在一条强度曲线上卡阈值，回光强度随距离拉远而快速衰减，太远时目标回光低于阈值就会漏检；反过来在很近的位置，回光过强、接收前端接近饱和，强度差异被压平，同样分不出「有」和「无」。再加上档位是按某一段距离整定的，一档只能照顾一段范围，于是靠近立柱的一小段就可能形成判不准的区间。这对现场的意义很直接：DD 的被测物要走在整定档位所对应的那段距离上，贴着立柱过、或者远到接近 2000mm 边界，都要以样件实测确认。DDOF 按距离窗口判定，窗口的上下沿是设定出来的，所以 4000mm 全程可用而不留检测盲区。另外要区分一个概念——机身端部的上下盲点 B1、B2 属于机械结构范畴，两个系列都有，与「检测距离盲区」不是一回事。

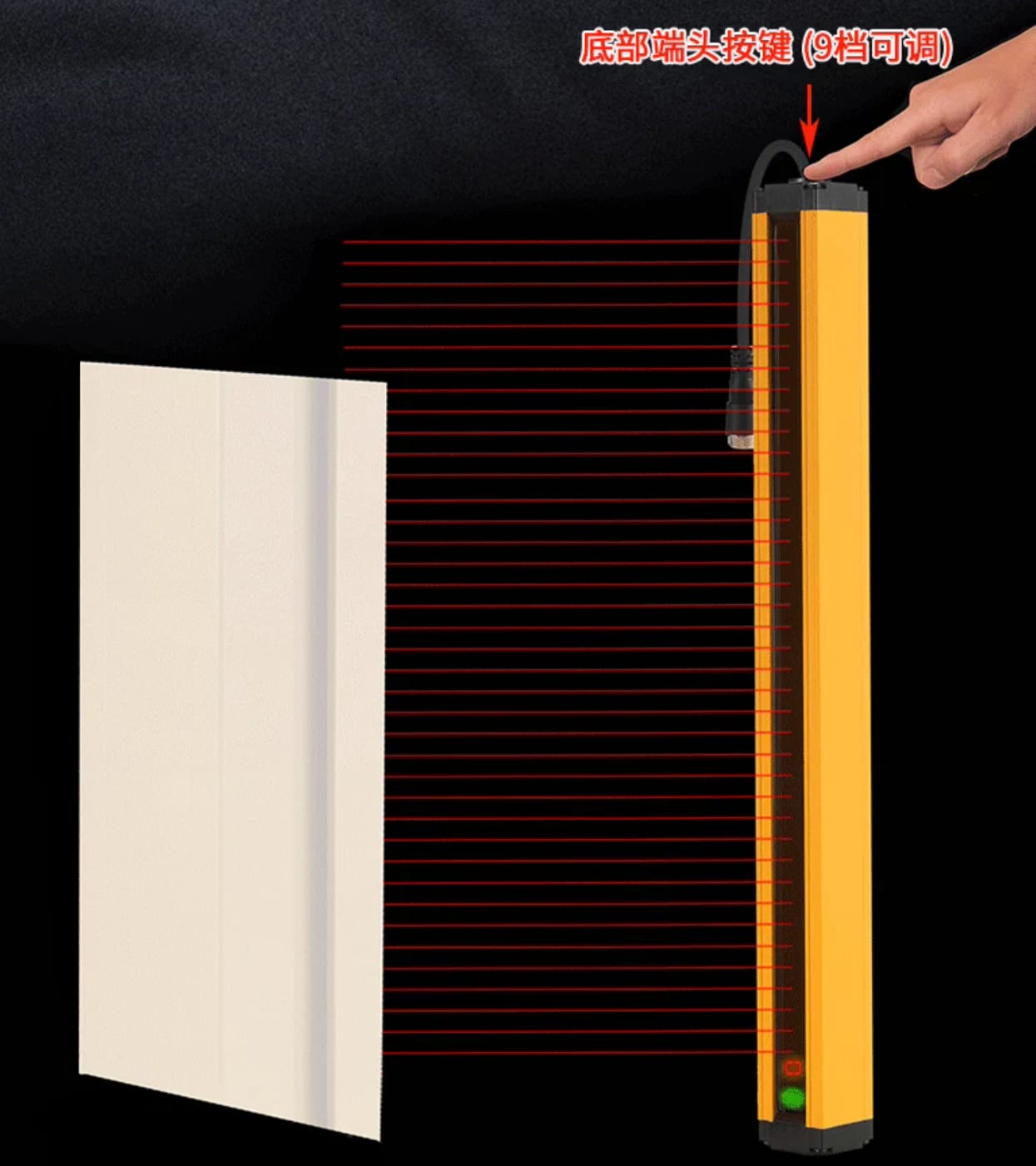

调试方式上，两个系列共用同一套人机界面：明显的绿色 LED 电源指示灯、红色信号指示灯，加一块大尺寸数码显示。多种档位是主用法——按实际使用的距离在数字 1~9 档里匹配，选好合适的距离和档位后长按按键 1S 保存该档位，或者不操作、30S 后自动保存。自主学习用于使用环境有固定背景的场合：默认 0 档下长按按键 2S，光栅自行学习距离并自动选择合适的发射强度，自学习过程中绿灯闪烁。这个模式有明确的适用边界——背景的光亮值变化较大、或者背景位置经常有变化的使用场合不适用自主学习，比如对面是运行中的输送带、会移动的料车、随班次开合的门板，学到的基准很快失效，应改回手动档位整定，或者直接改用 DDOF。DDOF 的检测距离可一键设定，把感应范围的边界一次设好，比在 1~9 档里反复试更省调试时间。

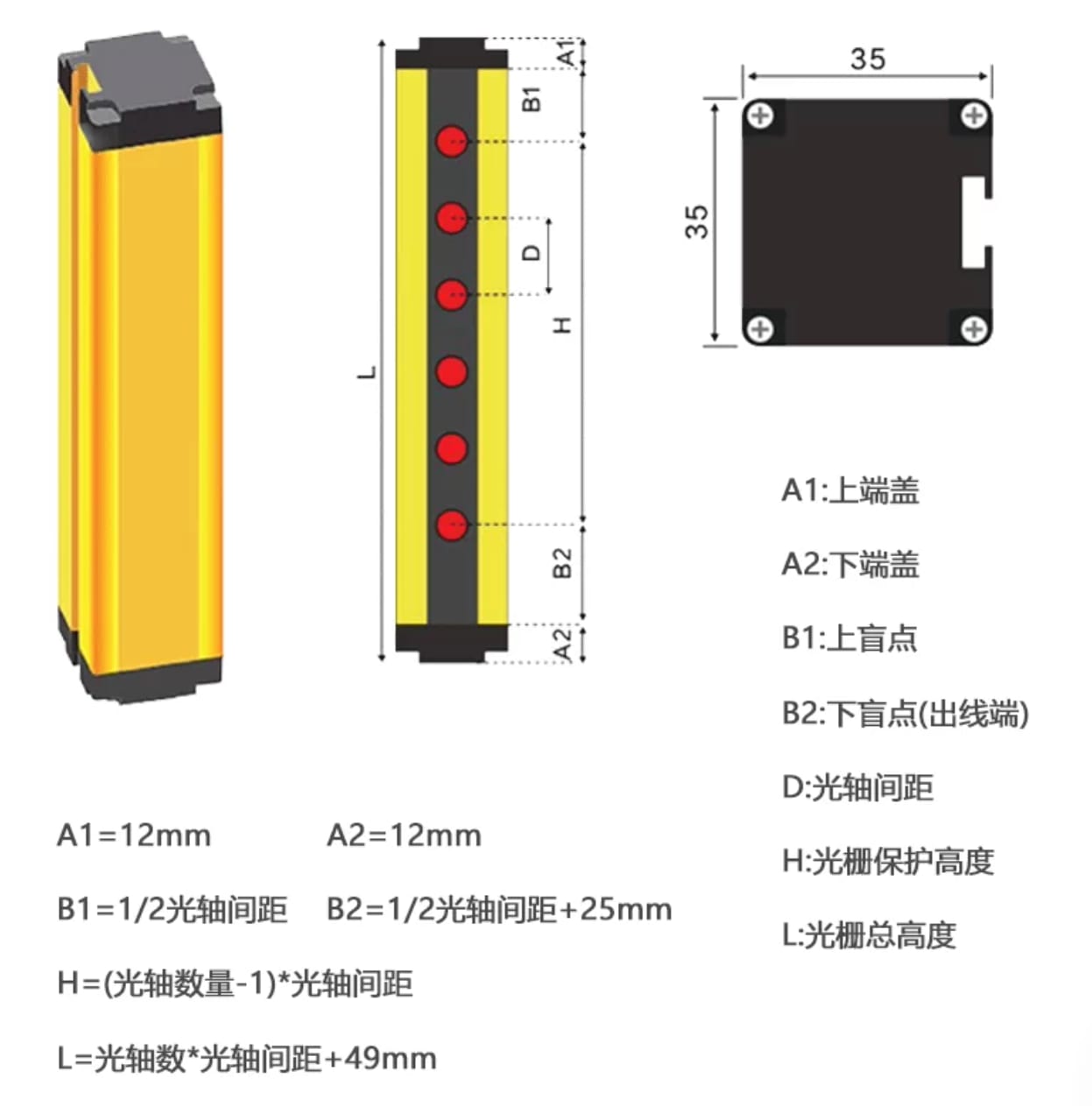

选型算法很规整，两个系列同尺寸，本表全部型号光轴间距 40mm。保护高度 H = 光轴数 × 40mm，总高度 L = 光轴数 × 40mm + 49mm，即 L = H + 49mm。光轴数从 4 到 50 按偶数排布，共 24 档；对应保护高度 160mm 到 2000mm，总高度 209mm 到 2049mm。型号读法同样直白：DDOF0440 = DDOF 系列 + 04 光轴 + 40mm 光轴间距，DD0440 则是同规格的漫反射型。实际选型时先量出需要覆盖的检测高度，除以 40 向上取到偶数就是光轴数，再用 L 校核安装空间是否够用。举例：要覆盖 1200mm 高的通道口，取 30 光轴，H = 1200mm、L = 1249mm，型号即 DDOF3040 或 DD3040；要覆盖 1600mm，取 40 光轴，H = 1600mm、L = 1649mm。光点数支持按偶数任意定制，非标高度不必被标准档位卡死。

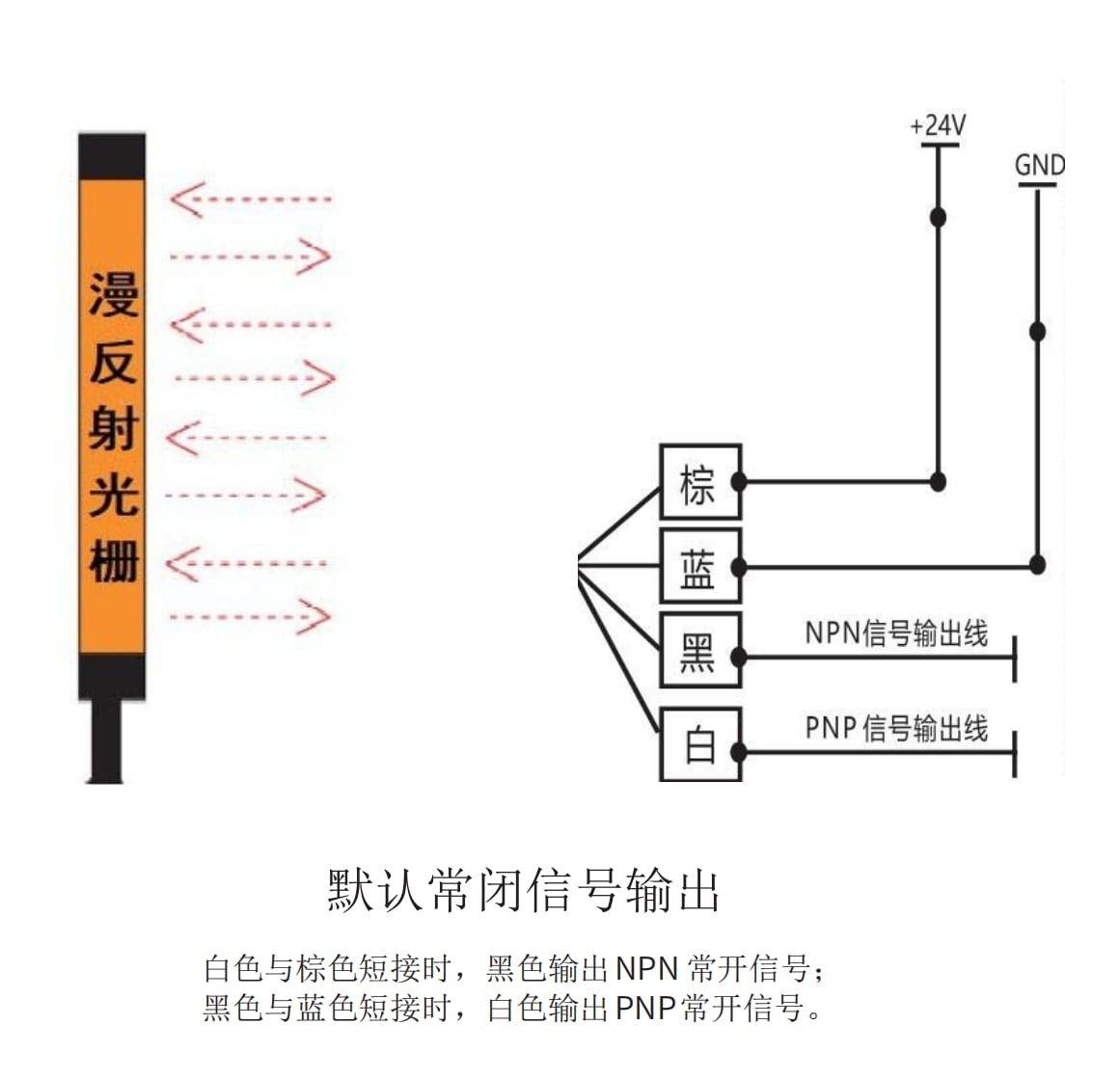

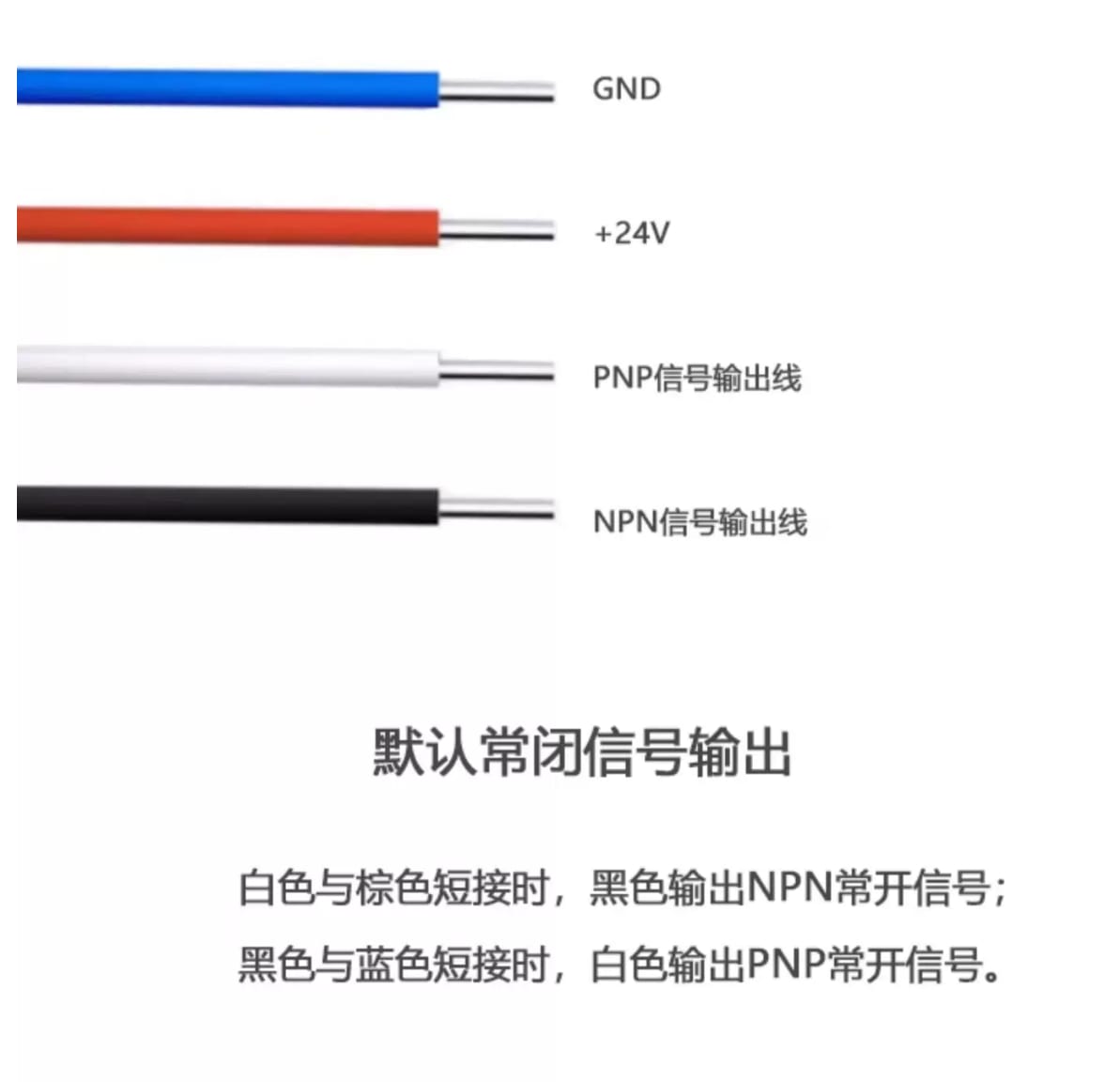

输出侧默认 NPN / PNP 双路信号输出，一根线缆同时引出两种电平，接 PLC 时按输入卡类型取用其中一路即可，不必在订货时锁死输出型式。四根线的定义是：棕线 = +24V 电源正，蓝线 = GND 电源负，黑线 = NPN 信号输出，白线 = PNP 信号输出。出厂默认常开信号；需要改成常闭输出时，操作步骤是断电状态下长按调节按钮，保持按住再上电，待红灯亮起后再松开，即保存为常闭输出。常开常闭的选择不是习惯问题：做计数、到位、区域占用这类工艺信号，常开更直观；而当输出要参与任何停机逻辑时，必须选常闭「遮光即断开」，这样断线、掉电、器件失效都会让回路自然断开，而不是维持导通。

用途边界（请在选型前务必确认）。 按厂家说明书原文：本系列反射光栅建议只做区域检测，不可用做安全防护用途。这一条对 DDOF 时间飞行型与 DD 光漫反射型同样适用，两个系列都不得接入以保护人员为目的的停机回路，也不得用来替代安全光幕。本系列未取得 IEC 61496 Type 4、EN ISO 13849-1 PL e、IEC 62061 SIL 3 认证。需要人身安全防护的工位——尤其是冲床、锻压这类高风险设备——请选用取得相应认证的安全光幕，例如戴迪斯科 DQT4（Type 4）或 DQC（抗干扰型），并按规范配安全继电器或安全 PLC、做 EDM 外部设备监控、输出选常闭「遮光即断开」。DDOF 相对 DD 的优势在于判定更稳（不受背景颜色与反光特性影响、4000mm 无盲区），但这是检测可靠性上的提升，不构成安全功能等级，两者不能混为一谈。选型与样测请致电 4000-808-929。
