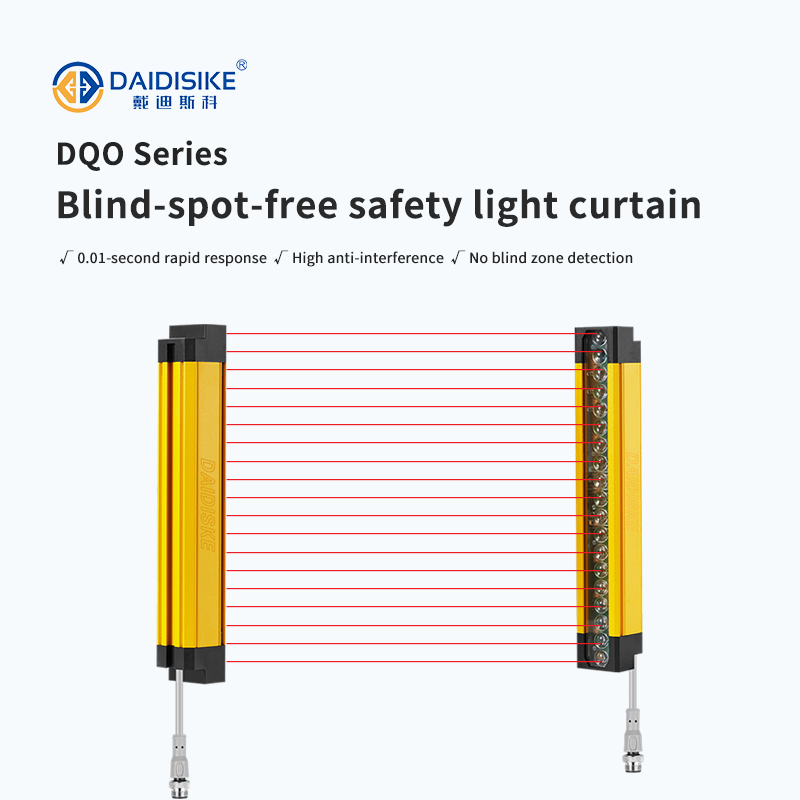

DQO 无盲区安全光幕｜首末光轴零盲区｜精密防护
首末光轴无盲区 · 边缘无盲区检测 · 短保护高度精密场景推荐
| 光轴间距 | 10 / 20 / 30mm |
| 保护距离 | 0.3-3m / 可选 0.3-6m |
| 盲区 | 无（首末光轴对齐外壳边缘） |
| 响应时间 | ≤ 15ms |
| 供电 | DC 24V |
| 安全输出 | 双通道 NPN / PNP OSSD |
DQO 产品详解
DQO 是戴迪斯科自主研发的无盲区安全光幕，采用专利端帽设计和透光面板优化，将首末光轴对齐到外壳的最边缘，彻底消除传统光幕上下两端 8-15mm 的检测盲区，实现边缘 100% 检测覆盖。这一特性对短保护高度场景（如 200mm 以内的精密工位、机器人小关节防护、汽车零部件装配工位）至关重要——传统光幕上下盲区合计达 20-30mm，对短光幕意味着 15-30% 的失效区域；DQO 把这部分救回来。30×28mm 紧凑机身，10/20/30mm 分辨率，0.3-3m 标准距离（可选 0.3-6m），Type 4 / PLe / SIL3 高安全等级。
为什么选择 DQO
首末光轴零盲区
首末光轴对齐外壳边缘，彻底消除上下端检测盲区。
Type 4 / PLe / SIL3
高安全等级三重认证。
10 / 20 / 30mm 分辨率
精细手部精密防护可选。
≤15ms 响应
OSSD 双通道安全输出。
30×28mm 紧凑机身
短光幕场景安装空间友好。
DQO 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 光轴间距 | 10 / 20 / 30mm |
| 保护距离 | 0.3-3m / 可选 0.3-6m |
| 盲区 | 无（首末光轴对齐外壳边缘） |
| 响应时间 | ≤ 15ms |
电气参数
| 供电 | DC 24V |
| 安全输出 | 双通道 NPN / PNP OSSD |
机械参数
| 机身截面 | 30 × 28mm |
| 防护等级 | IP65 |
认证
| 标准 | Type 4 / PLe / SIL3 |
DQO 全部型号规格表

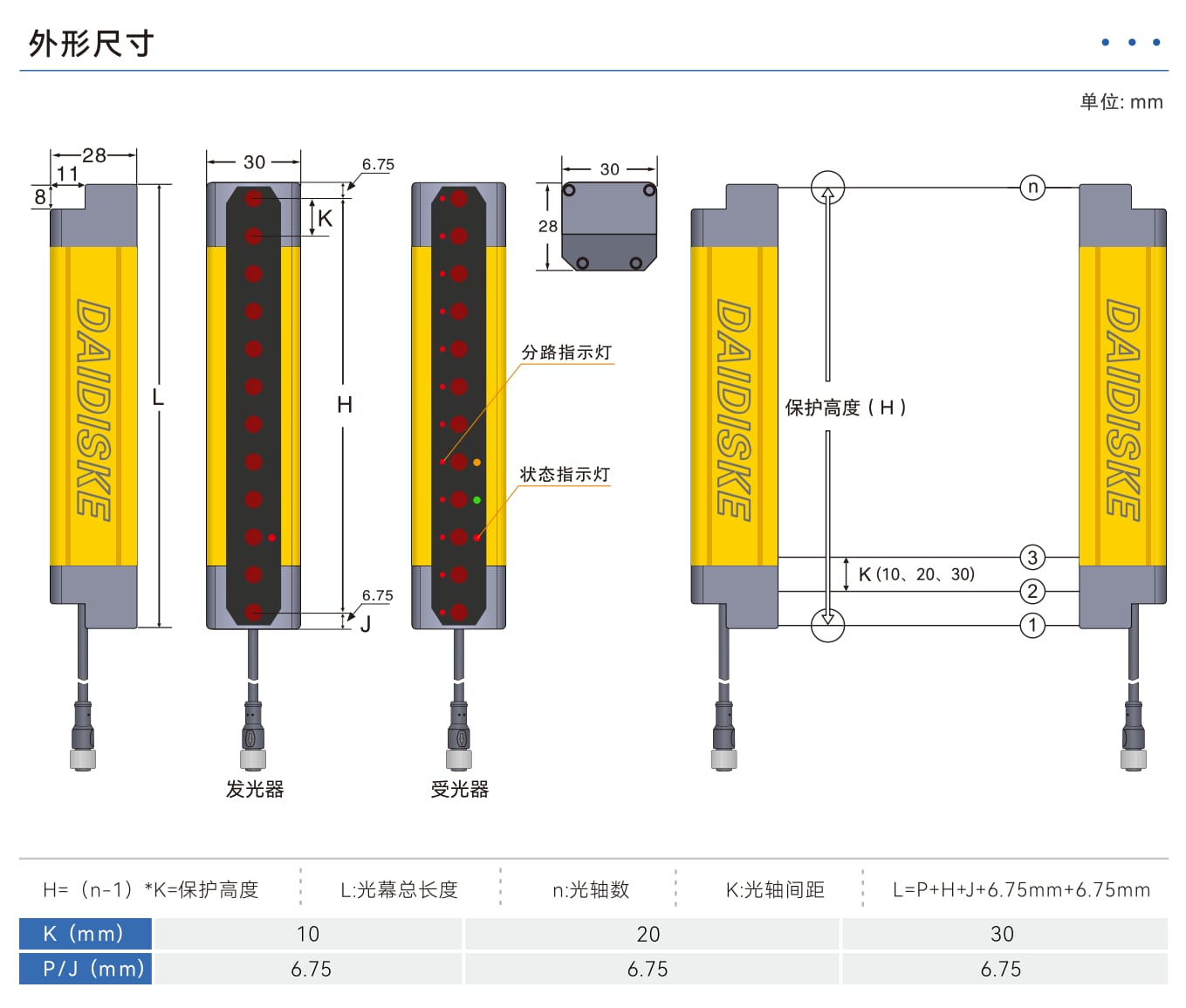

严格照 2026 版戴迪光栅画册《DQO 系列规格一览表》（P47）列出全部 99 个标准型号，按光轴间距 K 分 3 档。DQO 是无盲区款——首末光轴到端面零盲区，故光幕高度 l 仅比保护高度 H 大 13.5mm。保护高度 H = 光轴间距 K ×（光束数 n − 1）；光幕高度 l = H + 13.5。型号编码：DQO{光束数2位}/{光轴间距}-{保护高度} + 输出代码，例 DQO12/10-110。输出代码：A = NPN 常闭 NC、B = PNP 常闭 NC、C = NPN 常开 NO、D = PNP 常开 NO。最高可做 72 光束，检测距离默认 0.3-3m，超出默认距离请联系客服。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出代码 | 检测距离 |
|---|---|---|---|---|---|
| 12 | 110 | 123.5 | DQO12/10-110 | A / B / C / D | 0.3-3m |
| 14 | 130 | 143.5 | DQO14/10-130 | A / B / C / D | 0.3-3m |
| 16 | 150 | 163.5 | DQO16/10-150 | A / B / C / D | 0.3-3m |
| 18 | 170 | 183.5 | DQO18/10-170 | A / B / C / D | 0.3-3m |
| 20 | 190 | 203.5 | DQO20/10-190 | A / B / C / D | 0.3-3m |
| 22 | 210 | 223.5 | DQO22/10-210 | A / B / C / D | 0.3-3m |
| 24 | 230 | 243.5 | DQO24/10-230 | A / B / C / D | 0.3-3m |
| 26 | 250 | 263.5 | DQO26/10-250 | A / B / C / D | 0.3-3m |
| 28 | 270 | 283.5 | DQO28/10-270 | A / B / C / D | 0.3-3m |
| 30 | 290 | 303.5 | DQO30/10-290 | A / B / C / D | 0.3-3m |
| 32 | 310 | 323.5 | DQO32/10-310 | A / B / C / D | 0.3-3m |
| 34 | 330 | 343.5 | DQO34/10-330 | A / B / C / D | 0.3-3m |
| 36 | 350 | 363.5 | DQO36/10-350 | A / B / C / D | 0.3-3m |
| 38 | 370 | 383.5 | DQO38/10-370 | A / B / C / D | 0.3-3m |
| 40 | 390 | 403.5 | DQO40/10-390 | A / B / C / D | 0.3-3m |
| 42 | 410 | 423.5 | DQO42/10-410 | A / B / C / D | 0.3-3m |
| 44 | 430 | 443.5 | DQO44/10-430 | A / B / C / D | 0.3-3m |
| 46 | 450 | 463.5 | DQO46/10-450 | A / B / C / D | 0.3-3m |
| 48 | 470 | 483.5 | DQO48/10-470 | A / B / C / D | 0.3-3m |
| 50 | 490 | 503.5 | DQO50/10-490 | A / B / C / D | 0.3-3m |
| 52 | 510 | 523.5 | DQO52/10-510 | A / B / C / D | 0.3-3m |
| 54 | 530 | 543.5 | DQO54/10-530 | A / B / C / D | 0.3-3m |
| 56 | 550 | 563.5 | DQO56/10-550 | A / B / C / D | 0.3-3m |
| 58 | 570 | 583.5 | DQO58/10-570 | A / B / C / D | 0.3-3m |
| 60 | 590 | 603.5 | DQO60/10-590 | A / B / C / D | 0.3-3m |
| 62 | 610 | 623.5 | DQO62/10-610 | A / B / C / D | 0.3-3m |
| 64 | 630 | 643.5 | DQO64/10-630 | A / B / C / D | 0.3-3m |
| 66 | 650 | 663.5 | DQO66/10-650 | A / B / C / D | 0.3-3m |
| 68 | 670 | 683.5 | DQO68/10-670 | A / B / C / D | 0.3-3m |
| 70 | 690 | 703.5 | DQO70/10-690 | A / B / C / D | 0.3-3m |
当前显示 K = 10 mm 共 30 个型号，表格内可上下滚动； 四档合计 99 个型号，点上方按钮可一次性导出全部。
DQO 典型应用行业
DQO 技术原理与工作机制
DQO 是无盲区安全光栅，采用专利端帽设计和透光面板优化，将首末光轴对齐到外壳的最边缘，消除传统光幕上下两端 8-15mm 的检测盲区，实现边缘无盲区检测。双通道 OSSD 安全输出，光轴间距可选 10/20/30mm，标准检测距离 0.3-3m（可选扩展至 0.3-6m），响应时间 ≤15ms。符合 IEC 61496 Type 4 / ISO 13849-1 PL e / IEC 62061 SIL3 安全等级。
DQO 安装指南

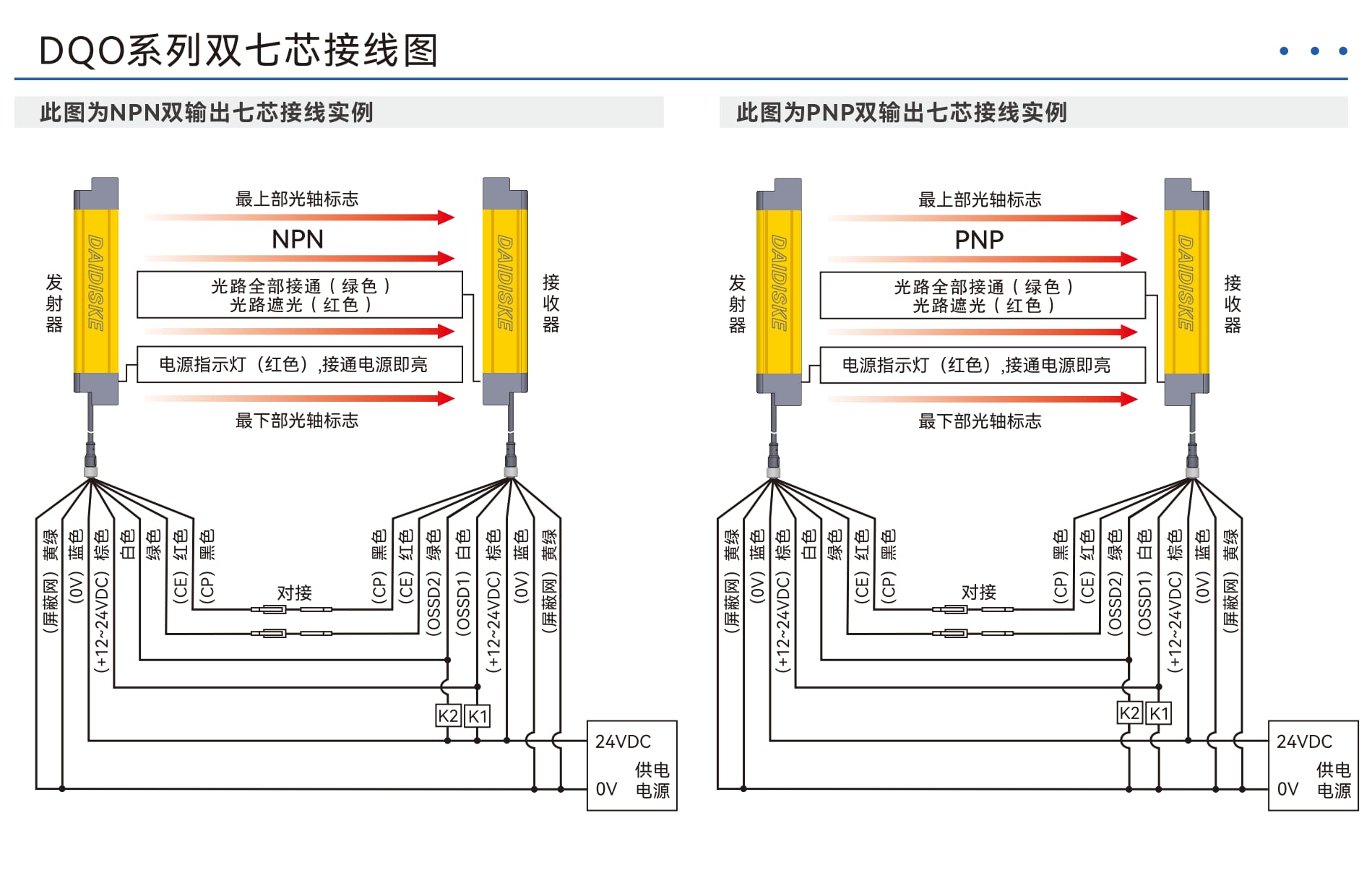

DQO 为 30×28mm 紧凑机身，专为短保护高度（H<200mm）精密场景设计——首末光轴对齐外壳边缘、消除上下端盲区，安装时可贴近危险点边缘布置而不损失检测范围，特别适合机器人小关节、汽车零部件装配、螺栓拧紧/压装工位。投光器与受光器对射安装、光轴对齐，供电 DC 24V，双通道 NPN/PNP OSSD 安全输出接入安全 PLC 或安全继电器构成停机回路。安装距离按安全距离公式 S=K×T+C 结合制动时间计算。IP65 防护。
关于 DQO 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
什么场景必须用 DQO（无盲区）而不是普通光幕？
选购 DQO？
工程师为您专属选型
提供您的设备类型、防护尺寸、应用场景，我们的资深工程师将在 30 分钟内 响应，提供 DQO 的专属选型方案、报价与库存信息。
