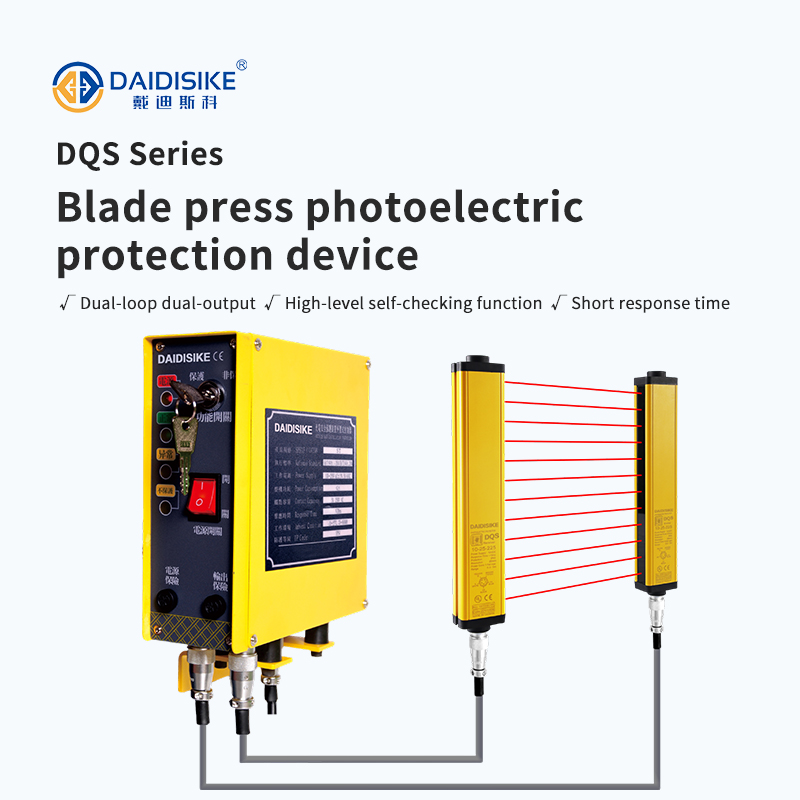

DQS 气动冲床光电保护装置｜35×51mm 工程款 · 内置 / 外置双控制器款
35×51mm 工程级机身 · 白色内置 / 黄色外置控制器双款 · 气动冲床专用 · ≤10ms 极速响应
| 光轴间距 | 10 / 20 / 30 / 40 / 80mm（5 档可选） |
| 光轴数 | 4 ~ 200 轴（按分辨率灵活配置） |
| 保护距离 | 0.3-3m（标准）/ 0.3-6m / 0.3-20m（按需选配） |
| 响应时间 | ≤ 10ms（行业较高水平，比常规 15ms 快 33%） |
| 同步方式 | 线同步（标配同步信号线，戴迪光栅系列中仅 MK/JER/DQBT 为光同步免布线） |

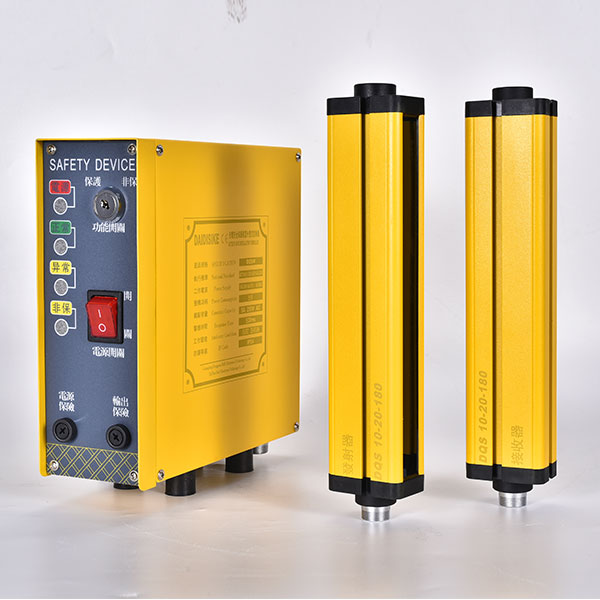

| 控制器类型 | 白色内置控制款 / 黄色外置式控制款（小机箱）双款可选 |
DQS 产品详解

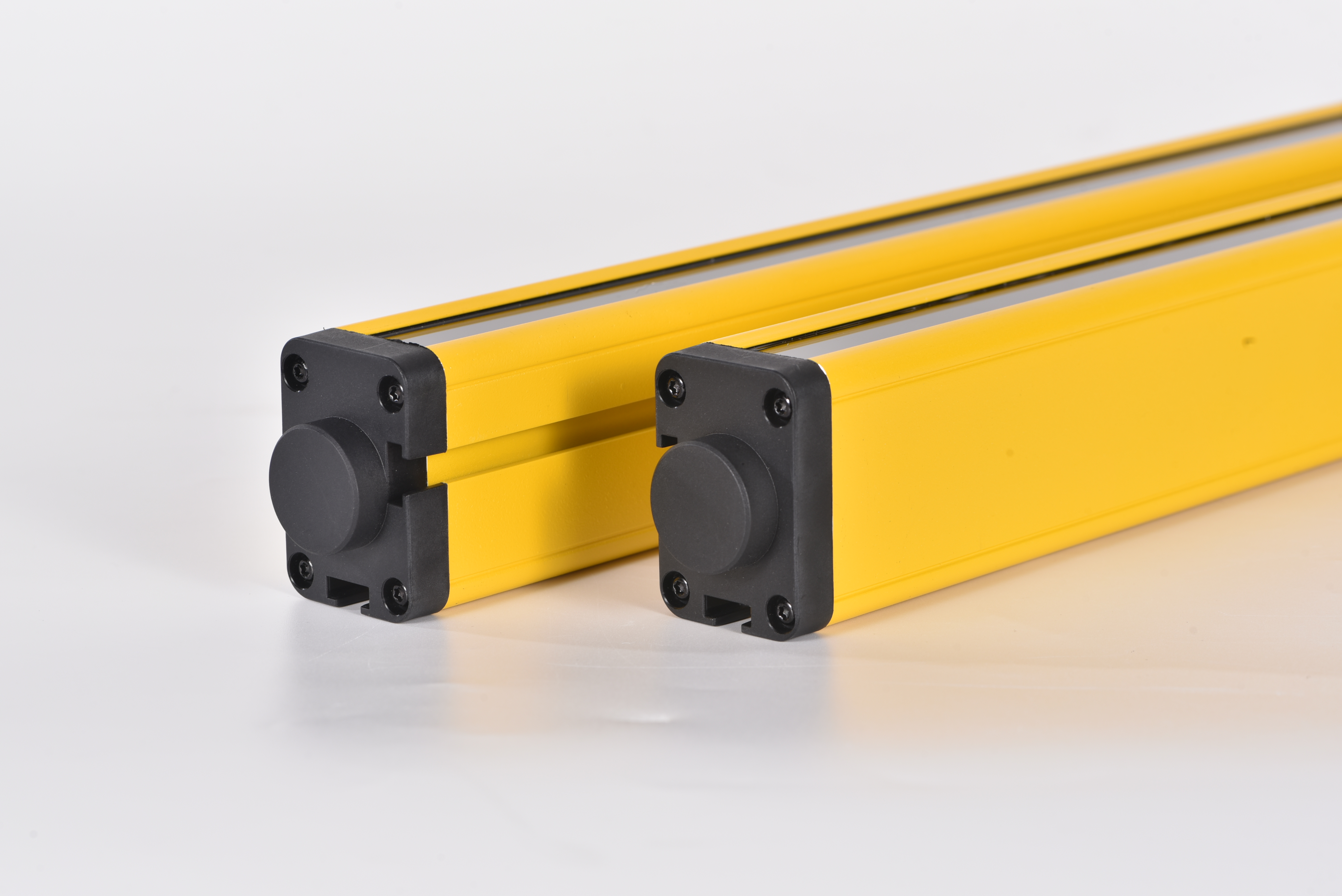

DQS 是戴迪斯科**专门为气动冲床设计的光电安全保护装置**，沿用 35×51mm 工程级铝合金机身（比 30×30mm 普通光幕更坚固，适合高振动冲压车间）。**控制器双款可选**：① **白色内置控制款**——控制器集成在光幕主体内，节省安装空间；② **黄色外置式控制款（小机箱）**——独立外置安全控制器小机箱，控制接线更灵活。**机箱采用：双回路双继电器控制**——两路独立安全继电器冗余控制，单点故障不影响安全切断。**DQS 必须搭配管状支架一起使用**，通过管状支架安装在气动冲床机身上。10/20/30/40/80mm 五种分辨率覆盖手指级到手臂级全场景，≤10ms 极速响应（比常规 15ms 快 33%），配合气动冲床制动可在 80ms 内完全停机，满足汽车主机厂 IATF 16949 / 冲压车间 GB/T 26537 安全规范。Type 4 / PLe / SIL3 安全等级，可对接 W/N/S/P 系列安全控制器。
为什么选择 DQS
对标 Type 4 / 配合 W/N/S/P 控制器达 PLe
技术参数对标 IEC 61496 Type 4 国际标准。本款配合 W/N/S/P 安全控制器（旗舰 P 款含日志 + 多区域）可构成完整 PLe / SIL3 配置。注：戴迪光栅系列中仅 DQT4 为独立认证四类安全等级。
≤10ms 极速响应
冲床场景比常规 15ms 快 33%。
10-80mm 五种分辨率
手指级到手臂级全场景覆盖。
35×51mm 工程级机身
比常规 30×30mm 更坚固，高振动冲压车间专款。
W/N/S/P 控制器配套 + 支持内置简易控制器
可加配 W/N/S/P 系列外置安全控制器；也支持内置简易控制器集成基本互锁。

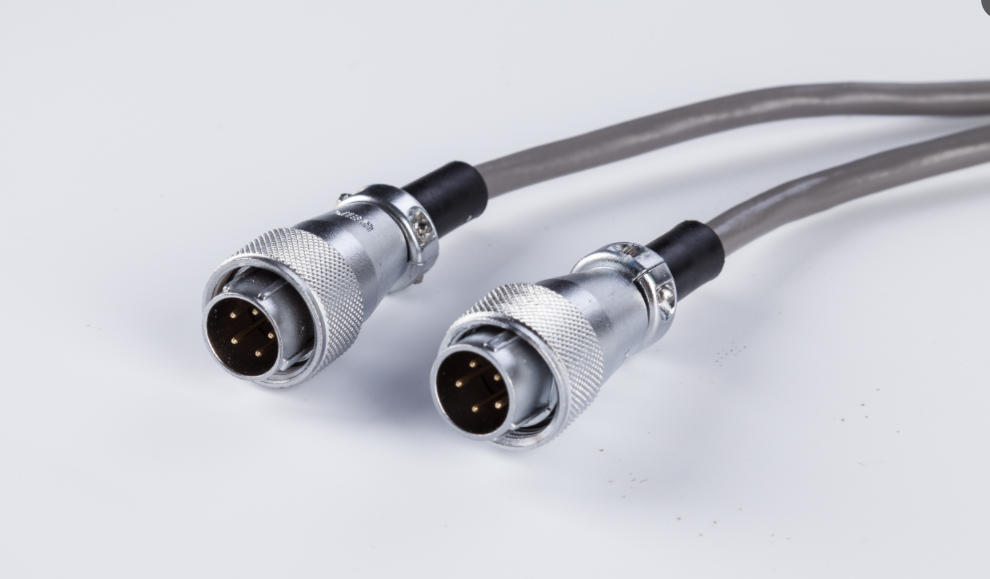

线同步（标配同步信号线）
戴迪光栅系列中只有 MK / JER 是光同步免布线，其他全部线同步。
DQS 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 光轴间距 | 10 / 20 / 30 / 40 / 80mm（5 档可选） |
| 光轴数 | 4 ~ 200 轴（按分辨率灵活配置） |
| 保护距离 | 0.3-3m（标准）/ 0.3-6m / 0.3-20m（按需选配） |
| 响应时间 | ≤ 10ms（行业较高水平，比常规 15ms 快 33%） |
| 同步方式 | 线同步（标配同步信号线，戴迪光栅系列中仅 MK/JER/DQBT 为光同步免布线） |
控制器

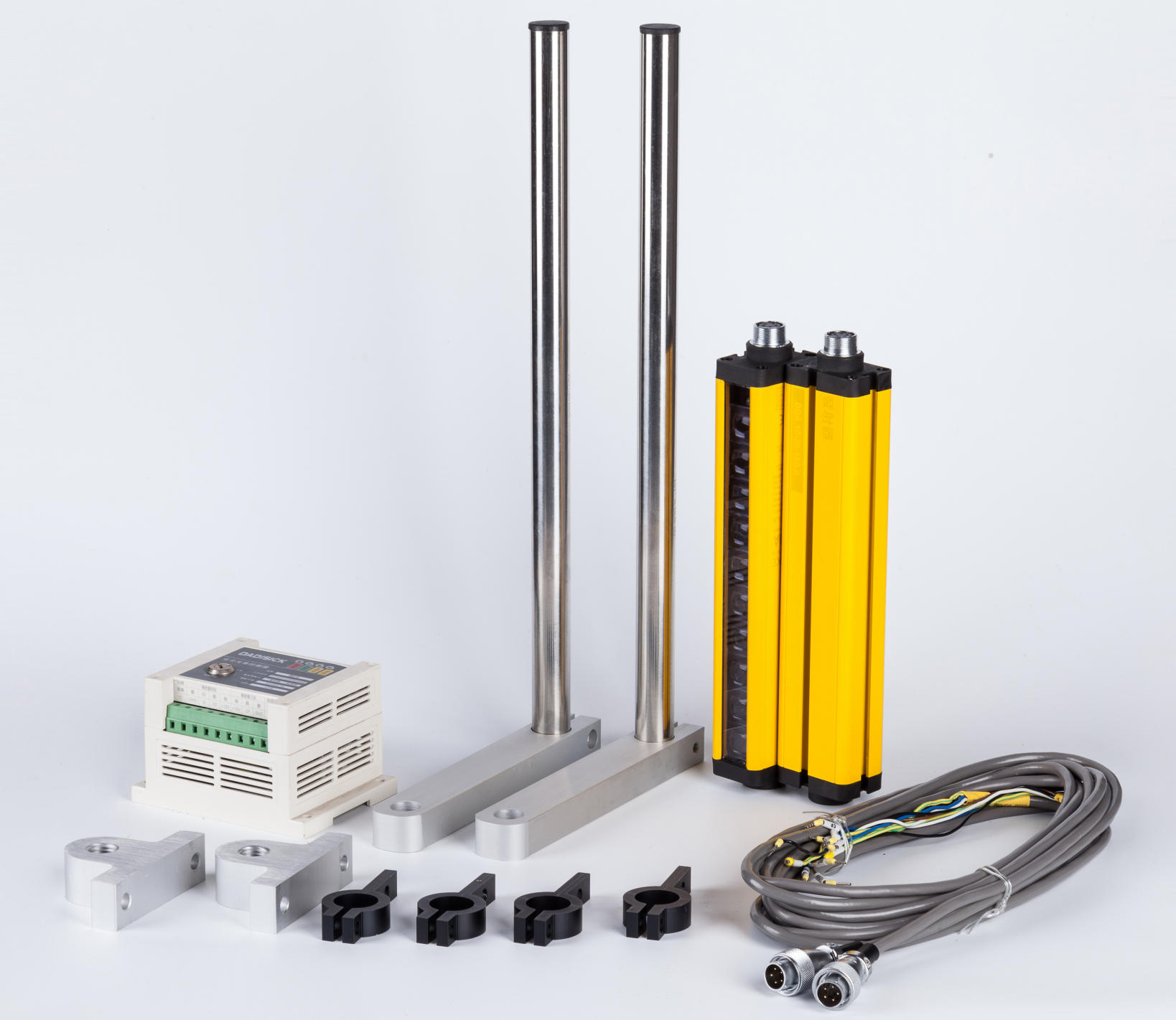

| 控制器类型 | 白色内置控制款 / 黄色外置式控制款（小机箱）双款可选 |

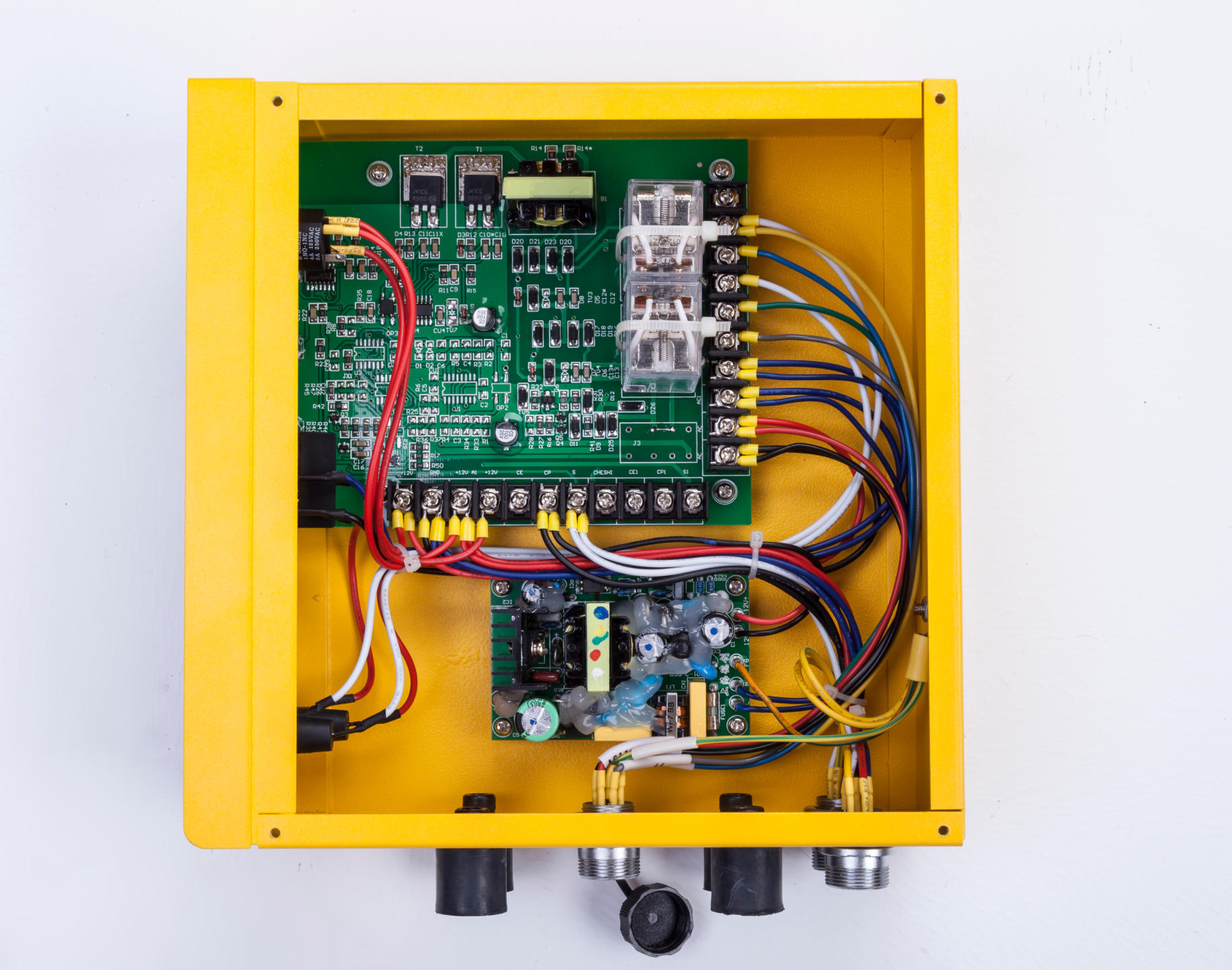

| 机箱控制方式 | 双回路双继电器控制（两路独立安全继电器冗余） |
电气参数
| 安全输出 | 双通道输出 + 安全继电器干接点（白色内置款） |
| 供电 | DC 24V（标准）/ AC 110-220V（外置机箱款） |
安装

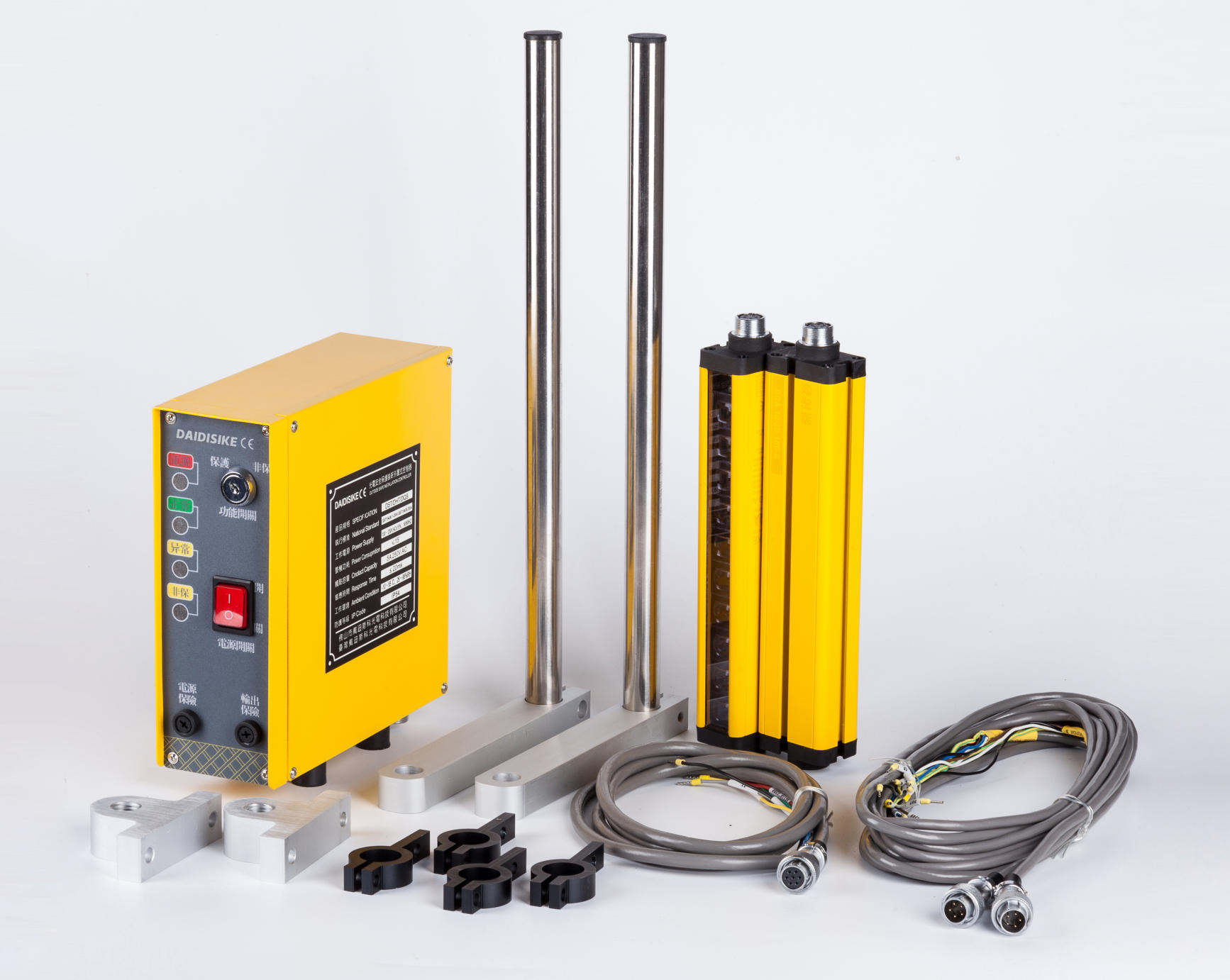

| 必备配件 | 管状支架（必须搭配 · 安装在气动冲床机身） |
机械参数
| 机身截面 | 35 × 51mm（工程级加强款） |
| 防护等级 | IP65 |
| 工作温度 | -10°C ~ +55°C |
适用场景
| 推荐应用 | 气动冲床、机械压力机、高振动冲压车间 |
认证
| 标准 | 对标 Type 4 / 配合控制器达 PLe / SIL3 / GB/T 19436.2 |
DQS 典型应用行业
DQS 技术原理与工作机制
DQS 安装指南

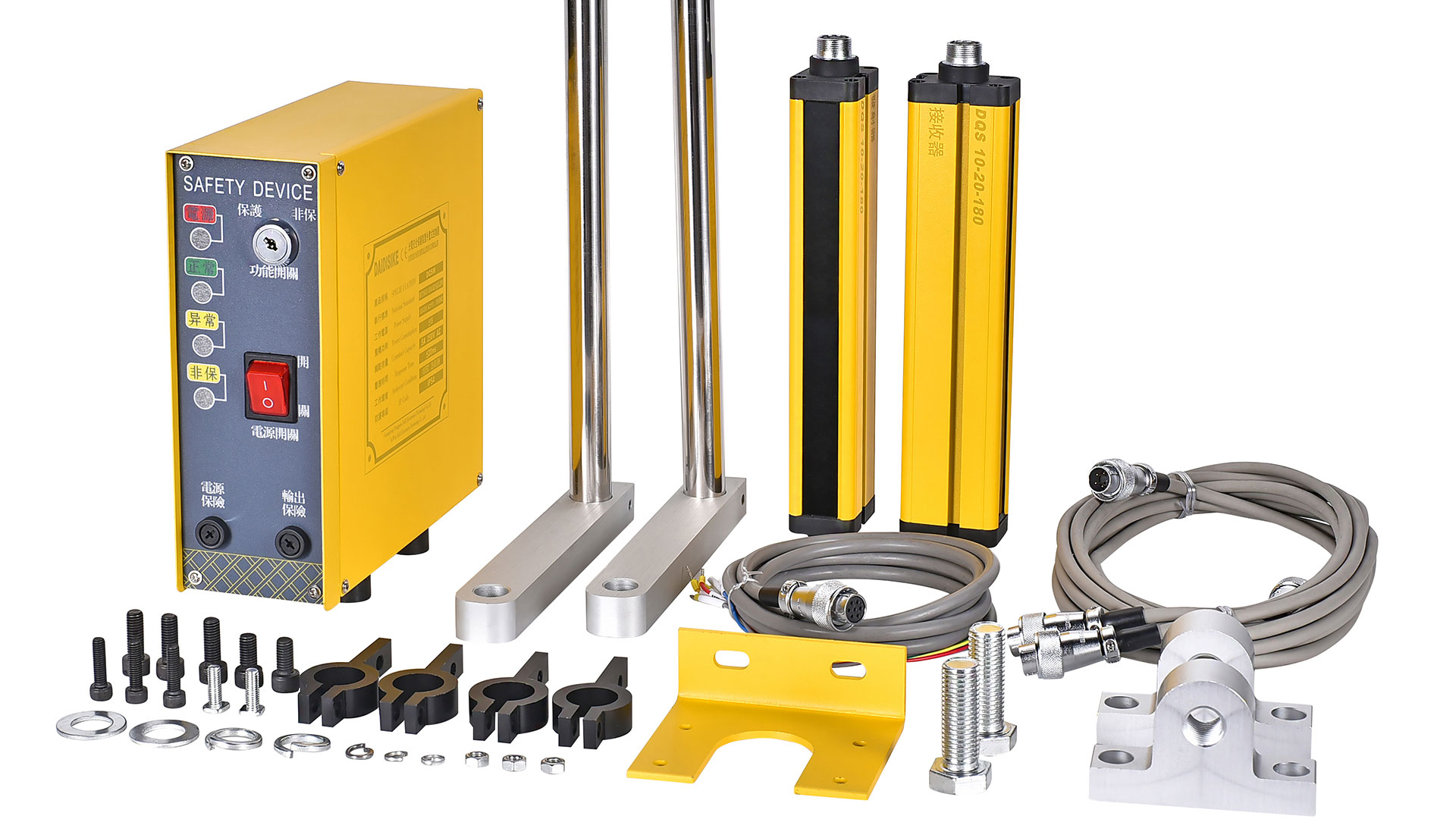

DQS 标配与选配配件
关于 DQS 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
DQS 与 DQE / DQC 怎么选？
