DQT 超远对射安全光幕｜3-35 米工程级超远距离｜港口/矿区/大型仓储
3-35m 工程级超远（特殊定制 45m） · 激光辅助对位 · 港口/矿区/大型仓储防护
| 工作原理 | 高功率穿透式红外 LED + 精密准直透镜 |
| 保护距离 | 3-35m（默认），特殊可定制至 45m |
| 光轴数 | 4 / 6 / 8 / 12 / 16 轴 |
| 光轴间距 (K) | 10 / 20 / 40 / 80 mm（4 档可选，照画册 P29 规格一览表） |
| 光束发散角 | ± 2°（精密准直） |
| 环境光抗扰 | ≥ 10,000 Lux |
DQT 产品详解
DQT 系列是戴迪斯科高端工程级的超远距离对射安全光幕，保护距离 3-35 米，特殊可定制至 45 米，是国内安全光幕领域距离较长的产品之一。DQT 在 DQA 款基础上进一步升级了发射功率（增加 60%）、接收灵敏度（增加 40%）和光学准直精度（光束发散角缩小至 ±2°），并标配激光对位辅助系统，远距离安装也能在 10 分钟内完成对位调试。产品继承了 IP67 高防护等级与 −25°C ~ +60°C 宽温工作能力，符合 IEC 61496-1/2、GB/T 19436.2、PLe 安全等级，是港口码头集装箱装卸、矿区皮带运输通道、大型立体仓储、风电制造大跨度工位、化工厂区周界等需要 3-35m 超大跨度安全防护的场景的推荐选型。
为什么选择 DQT
3-35m 工程级超远（特殊 45m）
比 DQA 更远，是国内距离最长的安全光幕之一。

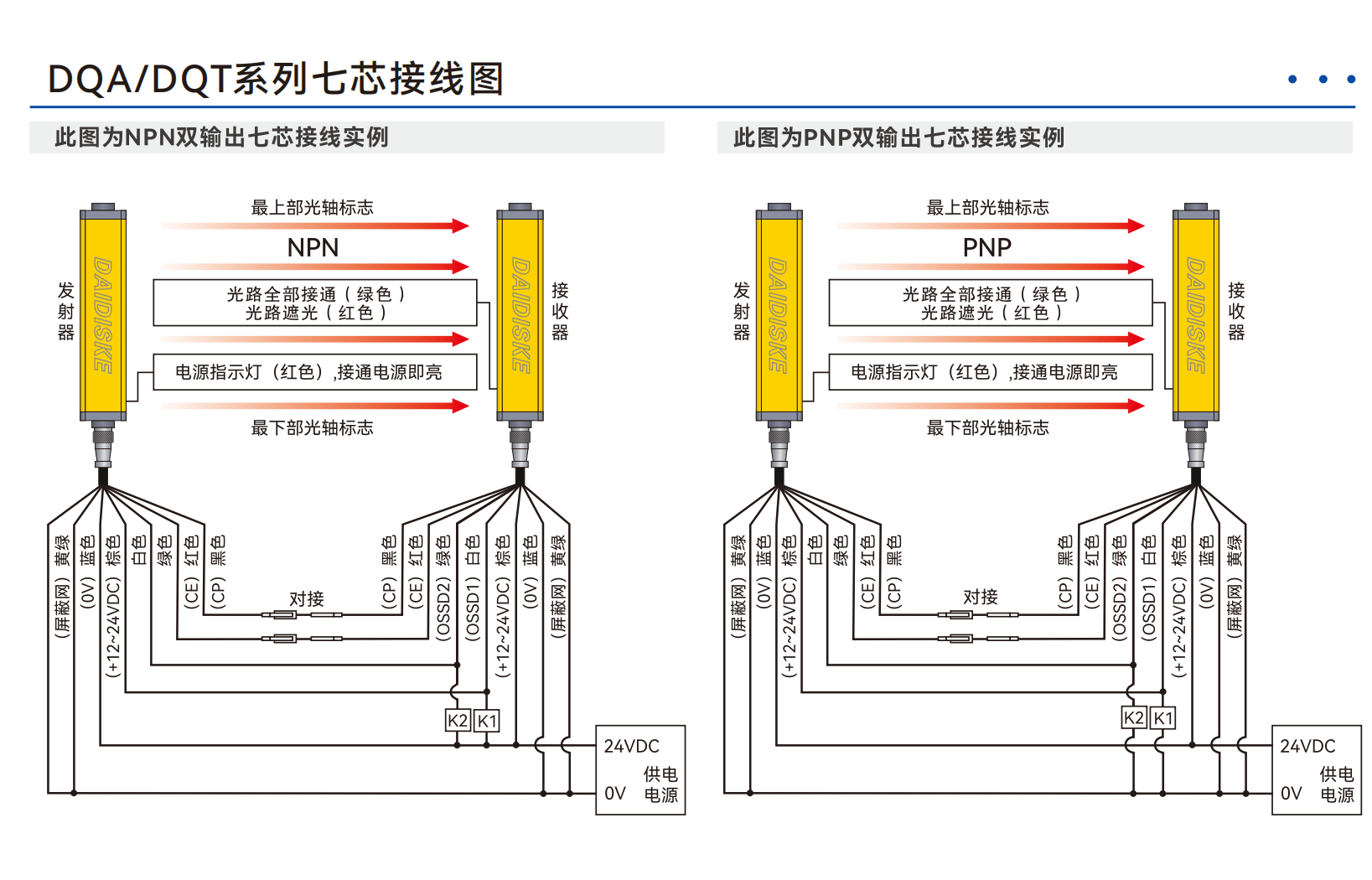

双输出（双 NPN 或双 PNP）
DQT 标配双通道双输出，发射 / 接收器各有双路 NPN 或双路 PNP 信号输出（可订货指定）。是戴迪超远对射系列中独有双输出的型号（DQA 是单输出）。
激光辅助对位
内置激光对位指示，远距离对位简单，10 分钟完成 50m 距离调试。
对标 Type 4 / 配合继电器达 PLe
技术参数符合 GB/T 19436.2 国标、对标 IEC 61496 Type 4 国际标准。加配 DQSRN 安全继电器可构成完整 PLe / SIL3 安全回路（戴迪光栅系列中只有 DQT4 独立认证四类安全等级）。
强抗光干扰
高功率发射 + 紧密光学滤波，工业户外环境稳定工作。
IP67 高防护
重工业环境耐用，抗雨水、抗粉尘、抗盐雾。
灵敏度可调 + 支持内置简易控制器
应对雾尘、烟雾等极端环境的可见度变化；可加配内置简易控制器集成基本互锁与状态指示。
DQT 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 工作原理 | 高功率穿透式红外 LED + 精密准直透镜 |
| 保护距离 | 3-35m（默认），特殊可定制至 45m |
| 光轴数 | 4 / 6 / 8 / 12 / 16 轴 |
| 光轴间距 (K) | 10 / 20 / 40 / 80 mm（4 档可选，照画册 P29 规格一览表） |
| 光束发散角 | ± 2°（精密准直） |
| 环境光抗扰 | ≥ 10,000 Lux |
| 响应时间 | ≤ 35 ms |
| 同步方式 | 线同步（标配同步信号线） |
电气参数
| 供电 | DC 24V |
| 安全输出 | 双输出（双 NPN 或双 PNP 二选一） |
| 激光对位 | 内置激光指示器（650nm 红色） |
机械参数
| 防护等级 | IP67 |
| 工作温度 | −25°C ~ +60°C |
资料与安全应用
| 认证文件核对 | 核对完整型号、证书持有人、适用标准及有效状态；不从同系列或企业资质推断本型号等级 |
| 体系与产品区分 | ISO 9001管理体系、EMC电磁兼容与产品功能安全证明用途不同，不能互相替代 |
| 完整安全功能 | 检测、逻辑、执行、反馈及复位应按风险要求设计验证；单个器件不能保证整机达标 |
| 安全距离计算依据 | 按项目适用标准版本、接近方式、最小检测能力及最不利总停止时间核算 |
DQT 型号尺寸参考表

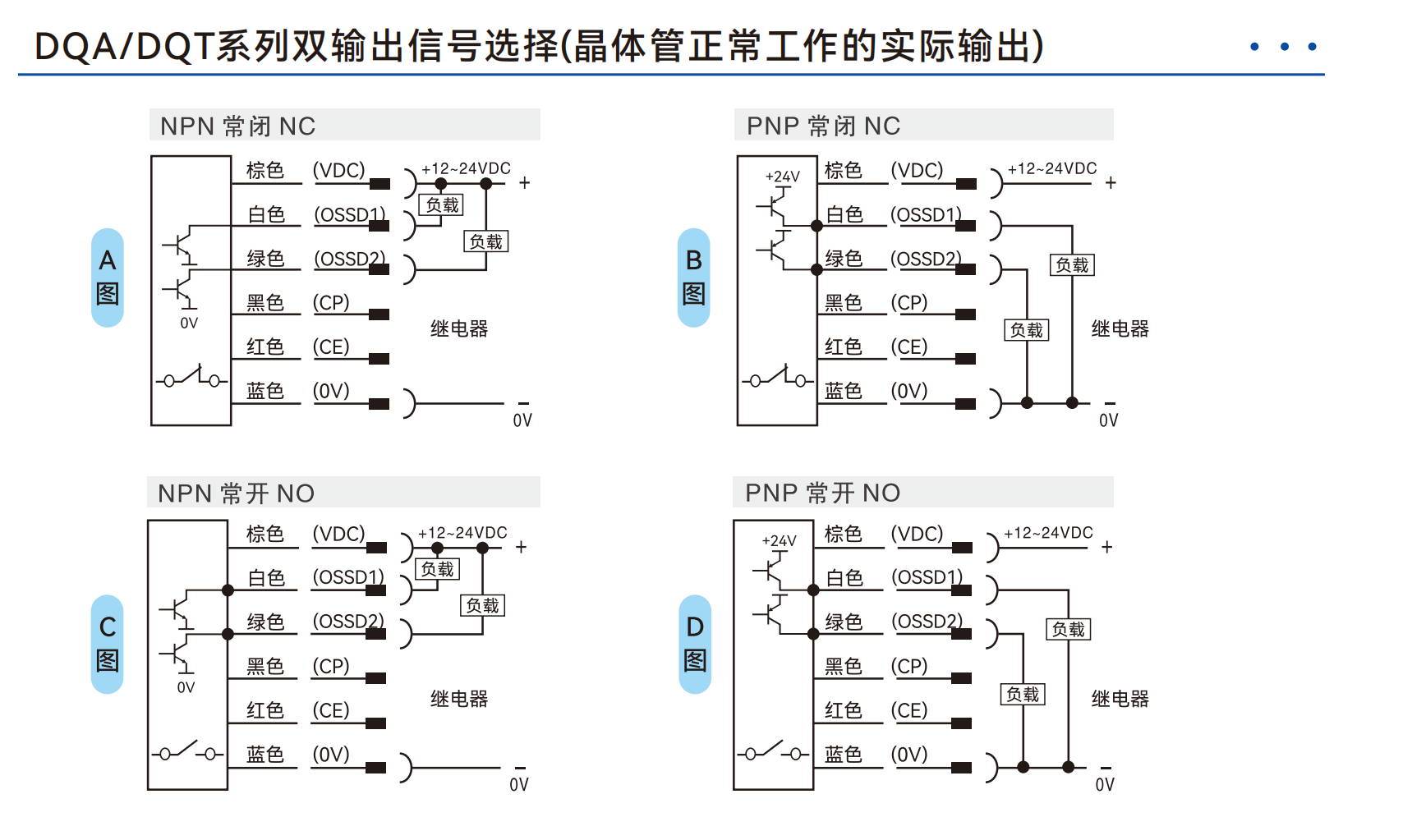

严格照 2026 版戴迪光栅画册《DQT 系列规格一览表》（P29）列出全部 114 个标准型号，按光轴间距 K 分 4 档。DQT 是 DQA 的大光轴数延伸款（DQA 超过 32 光束即转 DQT），最高 72 光束、保护高度至 2840mm。保护高度 H = 光轴间距 K ×（光束数 n − 1）；光幕高度 l = H + 端帽增量（K=10 +73、K=20 +71、K=40 +81、K=80 +101）。型号编码：DQT{光束数2位}/{光轴间距}-{保护高度} + 输出代码 + 检测距离代码，例 DQT12/10-110。输出代码：A = NPN 常闭 NC、B = PNP 常闭 NC、C = NPN 常开 NO、D = PNP 常开 NO、J = 内部继电器无源输出（32 光束以内可选）；默认 A。检测距离代码：A 0.3-3M、B 0.3-6M、C 0.3-10M、D 0.3-15M、E 0.3-20M、F 0.3-25M、G 0.3-30M、H 0.3-40M。 本表用于型号、几何与订货资料核对；光轴间距K不等于检测能力d，型号行不证明认证或整机防护合格，当前供货以确认的型号及图纸为准。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出代码 | 检测距离代码 |
|---|---|---|---|---|---|
| 12 | 110 | 183 | DQT12/10-110 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 14 | 130 | 203 | DQT14/10-130 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 16 | 150 | 223 | DQT16/10-150 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 18 | 170 | 243 | DQT18/10-170 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 20 | 190 | 263 | DQT20/10-190 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 22 | 210 | 283 | DQT22/10-210 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 24 | 230 | 303 | DQT24/10-230 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 26 | 250 | 323 | DQT26/10-250 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 28 | 270 | 343 | DQT28/10-270 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 30 | 290 | 363 | DQT30/10-290 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 32 | 310 | 383 | DQT32/10-310 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 34 | 330 | 403 | DQT34/10-330 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 36 | 350 | 423 | DQT36/10-350 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 38 | 370 | 443 | DQT38/10-370 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 40 | 390 | 463 | DQT40/10-390 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 42 | 410 | 483 | DQT42/10-410 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 44 | 430 | 503 | DQT44/10-430 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 46 | 450 | 523 | DQT46/10-450 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 48 | 470 | 543 | DQT48/10-470 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 50 | 490 | 563 | DQT50/10-490 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 52 | 510 | 583 | DQT52/10-510 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 54 | 530 | 603 | DQT54/10-530 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 56 | 550 | 623 | DQT56/10-550 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 58 | 570 | 643 | DQT58/10-570 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 60 | 590 | 663 | DQT60/10-590 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 62 | 610 | 683 | DQT62/10-610 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 64 | 630 | 703 | DQT64/10-630 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 66 | 650 | 723 | DQT66/10-650 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 68 | 670 | 743 | DQT68/10-670 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 70 | 690 | 763 | DQT70/10-690 | A / B / C / D | 0.3-3m（A）起，可选至 0.3-40m（H） |
当前显示 K = 10 mm 共 30 条规格，表格内可上下及左右滚动；4 档合计 114 条规格，可导出后核对。光轴间距不能直接当作检测能力；具体可订货组合、尺寸、输出与防护适用性须按确认图纸和手册核实。
DQT 典型应用行业
港口码头
集装箱装卸区域人员安全防护，30-50m 跨度覆盖整个龙门吊作业区。
矿区皮带运输
皮带运输通道人员越界报警，IP67 抗矿区粉尘与酸碱雾气。
大型立体仓储
智能仓储立体通道防护，跨度 30-50m 一对发射接收即可。
风电叶片制造
风电叶片大跨度工位防护，叶片长 80m+，需要超远距离光幕覆盖。
化工厂区周界
化工厂区危险区域周界防护，配合声光报警实现入侵预警。
DQT 技术原理与工作机制
DQT 采用高功率穿透式红外 LED 与精密准直透镜的对射式工作方案。投光器与受光器成对配置，双通道双输出（可选双 NPN 或双 PNP）。任一光轴被遮挡或中断，接收端即刻输出停机信号，响应时间 ≤35ms。保护距离可在 3-35m 范围内灵活配置（特殊定制可达 45m），光轴数支持 4/6/8/12/16 轴多档，光轴间距可选 20/40/200mm。光束发散角经精密准直控制，配合线同步方式确保多对发收器的时序一致性。内置 650nm 红色激光对位指示器，便于远距离安装对位调试。
DQT 安装指南
DQT 保护距离达 3-35m（特殊 45m），广泛用于港口码头、矿区、大型仓储等超大跨度工位。安装要点：①激光辅助对位——内置 650nm 激光指示器可视化发收对准，远距离安装快速对位；②线同步配置——标配同步信号线连接发射、接收器，确保多对光轴时序同步、防止相互干扰；③灵敏度调适——面板可调灵敏度，应对雾尘、烟雾等可见度变化；④IP67 防护——耐雨水/粉尘/盐雾，−25°C~+60°C 工作温度；⑤可选控制器——可加配内置简易控制器，集成基本互锁逻辑与指示灯状态反馈。

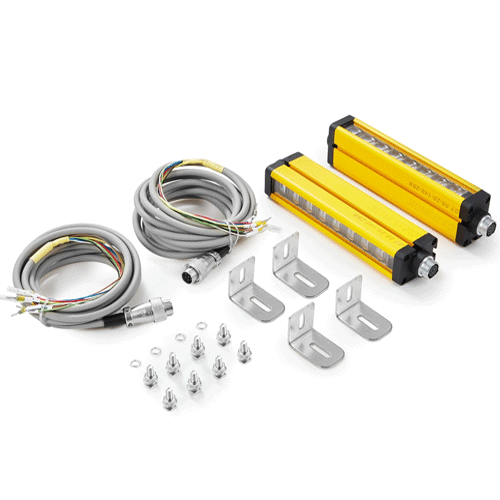

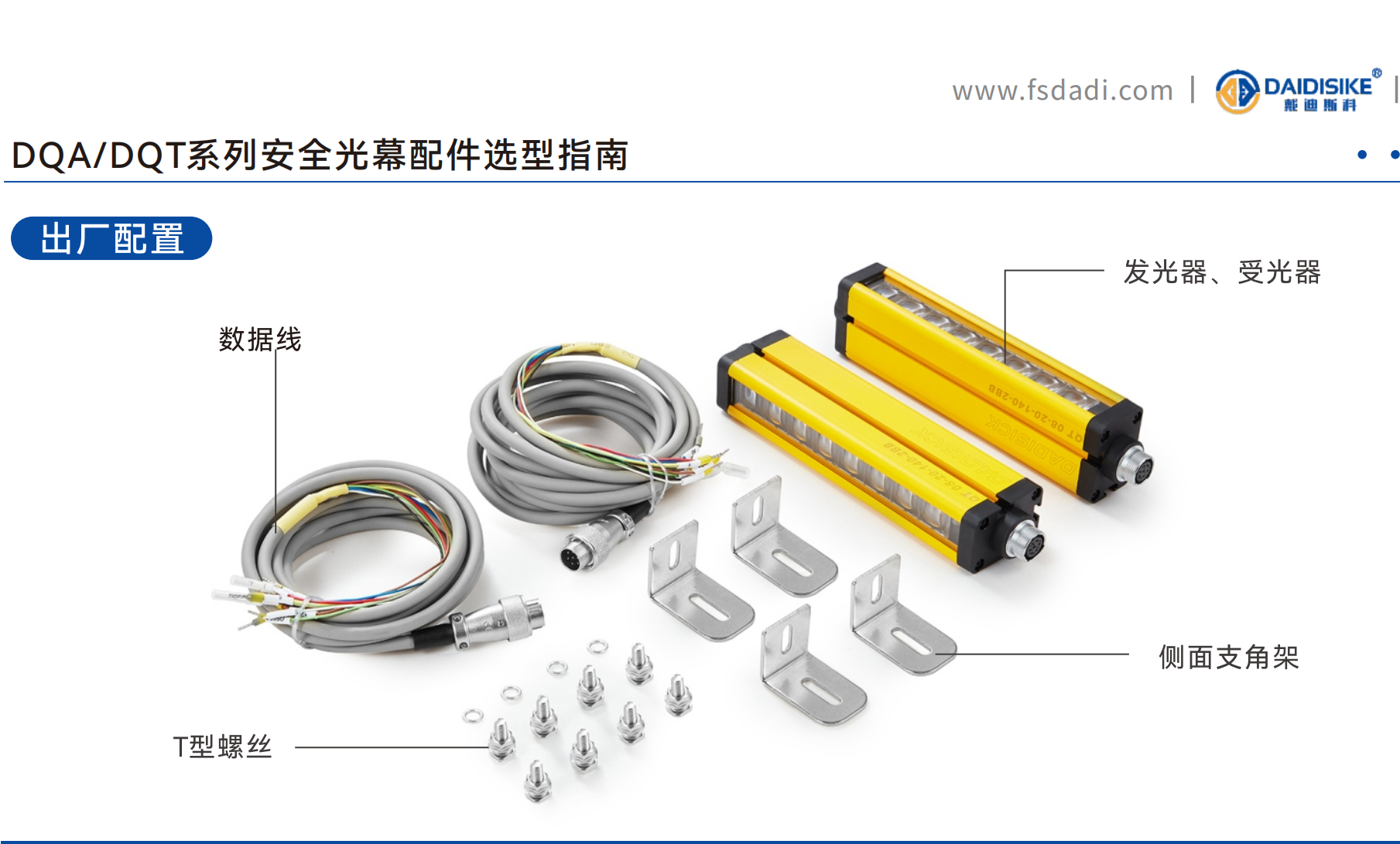

DQT 标配与选配配件
关于 DQT 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
DQT 和 DQA 区别？什么时候选 DQT？
戴迪斯科 DAIDISIKE 安全光栅可以替代进口品牌甲、进口品牌乙、进口品牌丙、进口品牌丁等进口品牌 吗？
戴迪斯科的安全光栅有哪些认证？可以用于客户审计与海关报关吗？
