DQA 超远对射安全光幕｜默认 3.5m 可定制至 35 米｜立体仓库/龙门吊专款
20m 超远保护距离 · 强光抗扰 · 立体仓库/龙门吊/铸造车间推荐
| 工作原理 | 穿透式高功率红外 LED + 准直透镜 |
| 保护距离 | 3.5m（默认），特殊可定制 6 / 10 / 20 / 35m |
| 光轴数 | 4 ~ 24 轴 |
| 光轴间距 (K) | 10 / 14 / 20 / 25 / 30 / 40 / 80 / 200 mm（8 档可选，照画册 P28 规格一览表） |
| 保护高度 | 300 ~ 11500 mm（H = (n−1) × K，视光轴数与间距） |
| 环境光抗扰 | ≥ 10,000 Lux（入射角 ≥ 5°） |
DQA 产品详解
DQA 系列是戴迪斯科 DAIDISIKE 为大跨度工业安全防护场景研发的超远距离对射安全光幕，默认保护距离 3.5 米，特殊可定制 6 / 10 / 20 / 35 米。DQA 采用高功率红外 LED 发射 + 高灵敏度光电接收器 + 大口径光学透镜准直设计，确保远距离下光束能量充足、对位稳定。产品配备 4-24 光轴可选，光轴间距 100/200/300/500mm 灵活配置，专门覆盖人体身体级 / 大型物体 / 通道入侵等大跨度场景。DQA 防护等级达到 IP67（高于标准 IP65），全密封铝合金外壳可在 −25°C ~ +60°C 极端温度下工作，环境光抗扰 ≥10,000 Lux，响应时间 ≤30ms，符合 IEC 61496-1/2、ISO 13849-1 PLe、GB/T 19436.2 国标，是立体仓库 AS/RS、龙门吊、铸造车间、大型五轴加工中心、港口集装箱装卸、矿区皮带运输等需要超远距离防护场景的推荐安全光栅。
为什么选择 DQA
20m 标准超远保护
标准型保护距离 0-20m（行业较高水平），可定制 30-50m。一对发射接收器即可覆盖整个大型工位。
强光抗扰 ≥10,000 Lux
高功率红外发射 + 紧密光学滤波，在强烈阳光、焊接弧光、铸造车间高温辐射等极端光照下稳定工作。
国标 + 国际安全认证
符合 GB/T 19436.2 国标、IEC 61496-1/2、ISO 13849-1 PLe，是强制安全规范场景的合规选型。
光轴 4-24 稀疏配置
稀疏配置覆盖大区域，100/200/300/500mm 间距可选，匹配身体级 / 大物体 / 车辆通道检测需求。
IP67 高防护
高于标准 IP65 的防护等级，可在户外 / 雨水 / 高粉尘 / 高湿度环境下工作。
灵敏度可调
通过电位器调节接收灵敏度，应对雾气、烟尘、风沙等极端环境光学衰减。
响应 ≤30ms
20m 距离下保持 30ms 内响应，满足大型设备制动停机要求。
激光辅助对位
选配激光对位指示器，远距离安装时辅助 ±5° 内对位精度。
DQA 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 工作原理 | 穿透式高功率红外 LED + 准直透镜 |
| 保护距离 | 3.5m（默认），特殊可定制 6 / 10 / 20 / 35m |
| 光轴数 | 4 ~ 24 轴 |
| 光轴间距 (K) | 10 / 14 / 20 / 25 / 30 / 40 / 80 / 200 mm（8 档可选，照画册 P28 规格一览表） |
| 保护高度 | 300 ~ 11500 mm（H = (n−1) × K，视光轴数与间距） |
| 环境光抗扰 | ≥ 10,000 Lux（入射角 ≥ 5°） |
| 响应时间 | ≤ 30 ms |

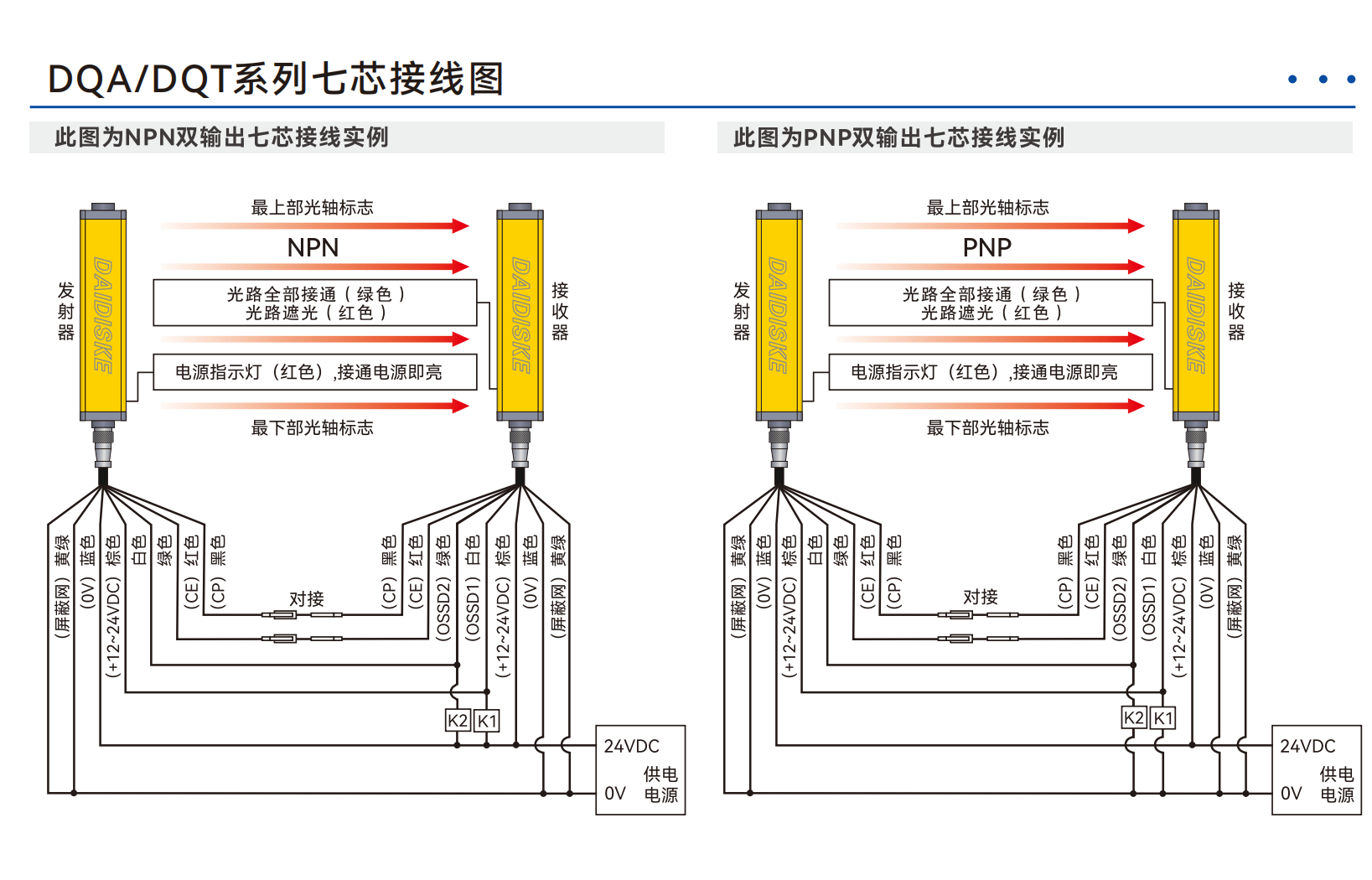

| 同步方式 | 线同步（标配同步信号线） |
电气参数
| 供电电压 | DC 24V ±15% |

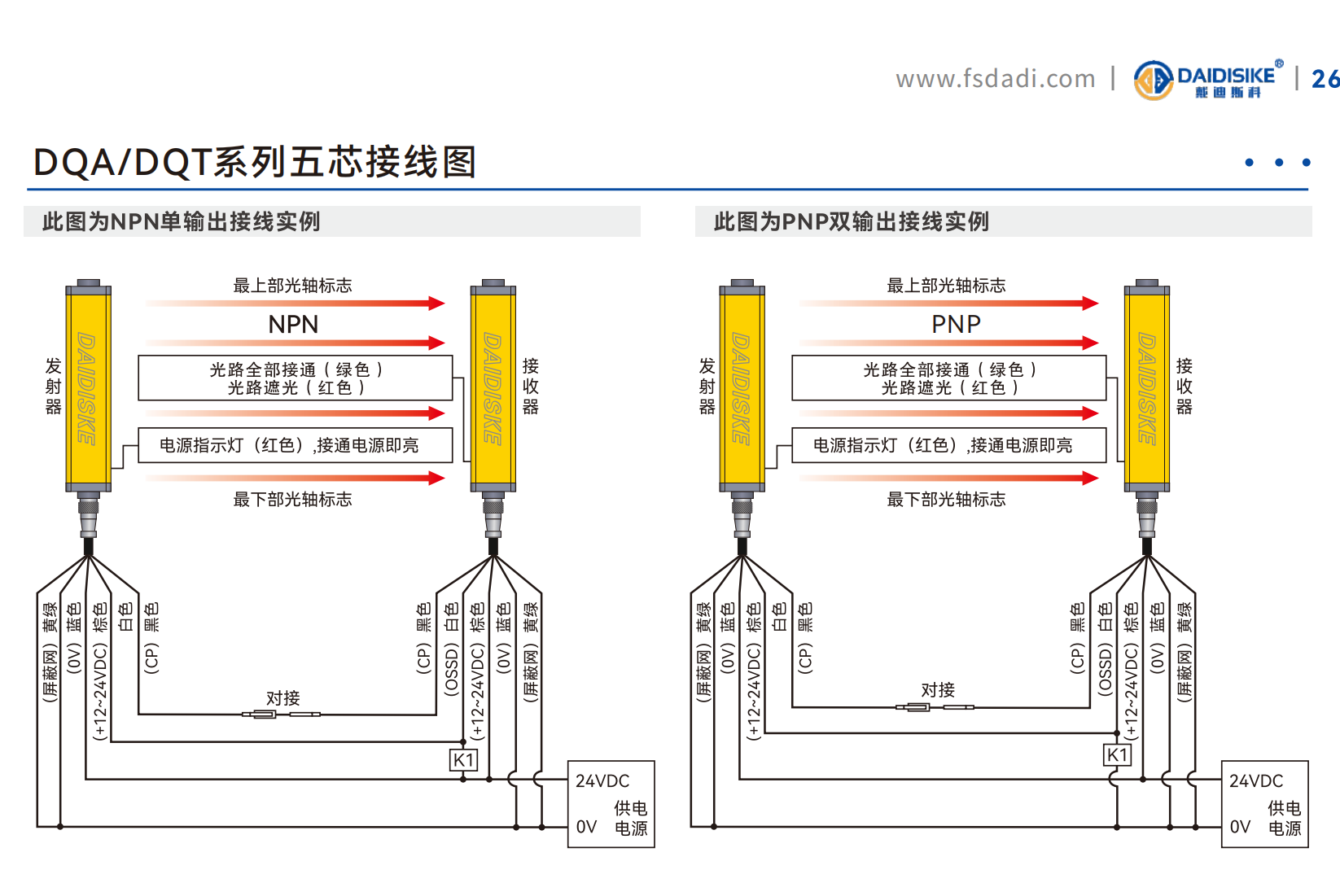

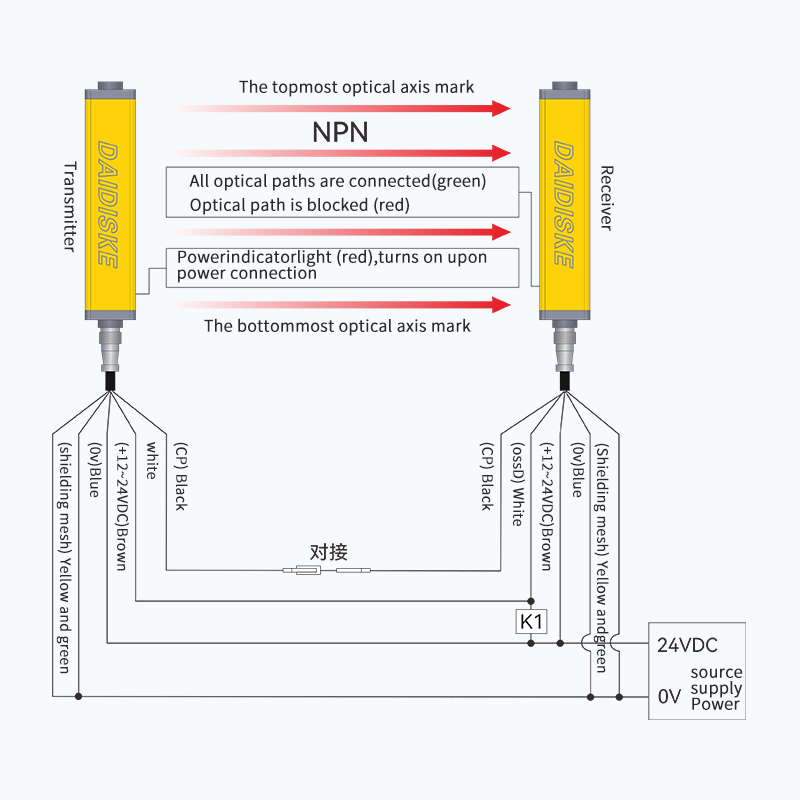

| 安全输出 | 单通道 NPN 或 PNP（NO/NC 可选）；如需双通道请选 DQT |
| 灵敏度调节 | 电位器调节（应对雾气 / 粉尘） |
| 状态指示 | 电源 / 运行 / 阻挡 LED |
机械参数
| 防护等级 | IP67（高防尘 + 防雨水） |
| 工作温度 | −25°C ~ +60°C |
| 外壳材质 | 铝合金阳极氧化 + 钢化光学窗 |
认证与安全等级
| CE | 已取得认证，以有效证书及适用型号为准 |
| ISO | 已通过认证，以证书注明的体系、范围及有效期为准 |
| IEC 61496-1/-2 Type 4 | 已通过认证，以有效证书及适用型号为准 |
| EN ISO 13849-1 PL e / Cat. 4 | 功能安全设计参考 |
| IEC 62061 SIL 3 | 功能安全技术参考 |
| GB/T 19436.1/.2-2025 | 产品设计与测试参考标准 |
| UL / TÜV / CCC | 产品设计与测试参考标准 |
| 安全距离计算依据 | ISO 13855（S = K × T + C） |
DQA 全部型号规格表

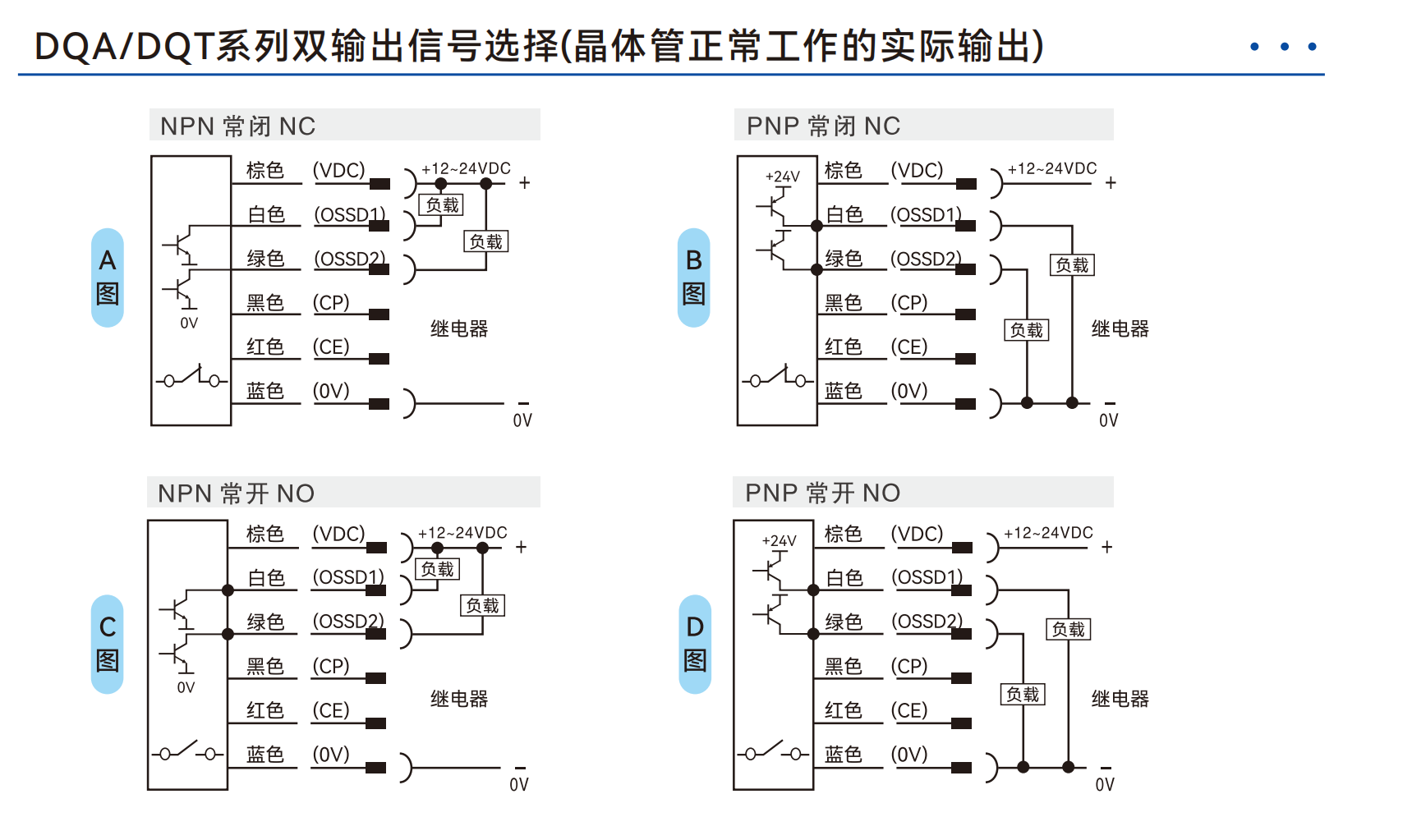

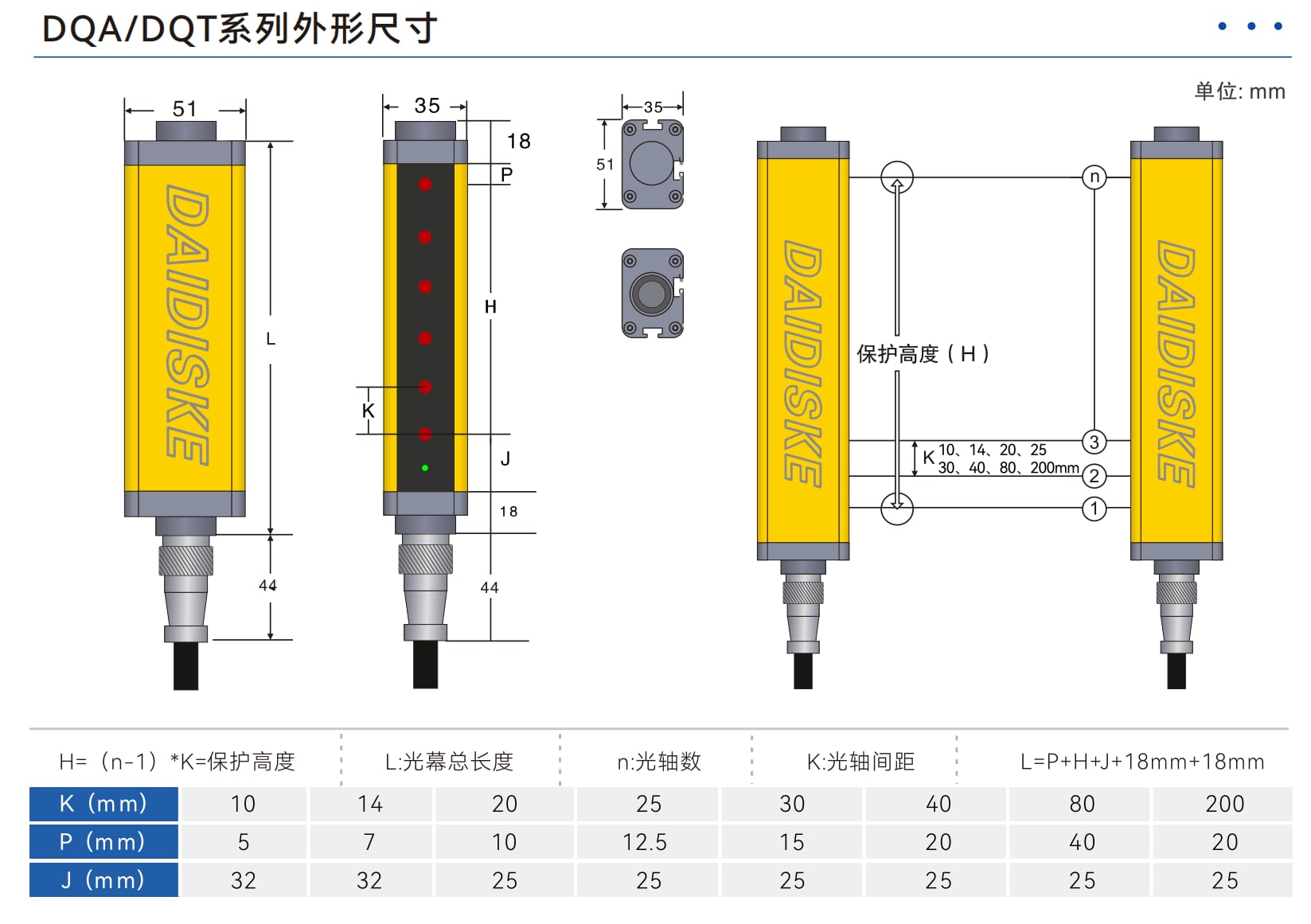

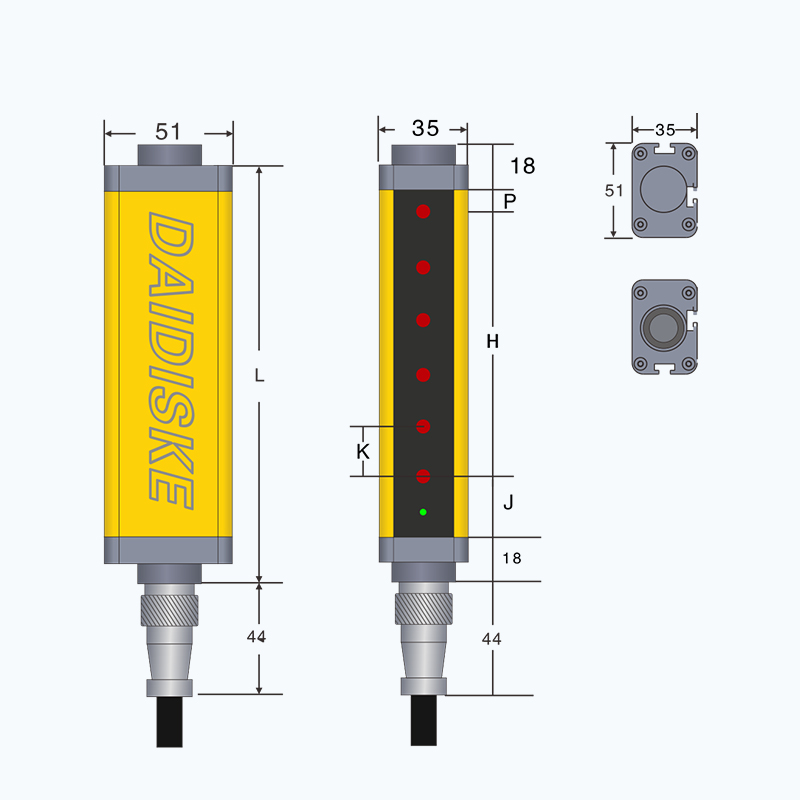

严格照 2026 版戴迪光栅画册《DQA 系列规格一览表》（P28）列出全部 110 个标准型号，按光轴间距 K 分 8 档。保护高度 H = 光轴间距 K ×（光束数 n − 1）；光幕高度 l = H + 端帽增量（各档不同）。型号编码：DQA{光束数2位}/{光轴间距}-{保护高度} + 输出代码 + 检测距离代码，例 DQA06/10-50。输出代码：A = NPN 常闭 NC、B = PNP 常闭 NC、C = NPN 常开 NO、D = PNP 常开 NO、J = 内部继电器无源输出（32 光束以内可选）；默认 A。检测距离代码：A 0.3-3M、B 0.3-6M、C 0.3-10M、D 0.3-15M、E 0.3-20M、F 0.3-25M、G 0.3-30M、H 0.3-40M。超过 32 光束请参考 DQT 系列。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出代码 | 检测距离代码 |
|---|---|---|---|---|---|
| 6 | 50 | 123 | DQA06/10-50 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 8 | 70 | 143 | DQA08/10-70 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 10 | 90 | 163 | DQA10/10-90 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 12 | 110 | 183 | DQA12/10-110 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 14 | 130 | 203 | DQA14/10-130 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 16 | 150 | 223 | DQA16/10-150 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 18 | 170 | 243 | DQA18/10-170 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 20 | 190 | 263 | DQA20/10-190 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 22 | 210 | 283 | DQA22/10-210 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 24 | 230 | 303 | DQA24/10-230 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 26 | 250 | 323 | DQA26/10-250 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 28 | 270 | 343 | DQA28/10-270 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 30 | 290 | 363 | DQA30/10-290 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
| 32 | 310 | 383 | DQA32/10-310 | A / B / C / D / J | 0.3-3m（A）起，可选至 0.3-40m（H） |
当前显示 K = 10 mm 共 14 个型号，表格内可上下滚动； 四档合计 110 个型号，点上方按钮可一次性导出全部。
DQA 典型应用行业
立体仓库 AS/RS
AS/RS 自动化立体仓库穿梭车通道、堆垛机区域人员安全防护，20m 跨度覆盖整个通道。
龙门吊 / 桥式起重机
大型龙门吊、桥式起重机运动区域人员入侵检测，IP67 户外环境适用。
铸造车间
高温熔炉、铸造工艺区域人员安全防护，耐 60°C 高温与铸造粉尘。
大型五轴加工中心
大型五轴 / 龙门加工中心整机周边防护，配合 DX-D6 安全门锁形成多层防护。
港口集装箱装卸
港口码头集装箱装卸区域人员防护，IP67 抗海风盐雾。
矿区皮带运输
矿区皮带运输通道人员越界报警，强光抗扰 ≥10,000 Lux 适应户外强光。
DQA 技术原理与工作机制
DQA 采用穿透式对射工作原理：高功率红外 LED 发射端与高灵敏度光电接收端成对配置，通过大口径光学透镜准直光束。任一光轴被遮挡时，接收端感应光强下降，输出保护触发信号并驱动下游安全继电器停机。保护高度由光轴数与间距决定，H=(n−1)×K（K 为光轴间距 100/200/300/500mm 可选）。在 20m 超远距离下，通过高功率发射与精密光学设计确保光束能量充足、发散角可控，响应时间 ≤30ms。符合 IEC 61496 Type 4 ESPE / ISO 13849-1 Cat.4 PL e / IEC 62061 SIL3 / GB/T 19436.2 安全等级。
DQA 安装指南
DQA 用于远距离防护场景，安装要点：①对位精度——20m 距离下光对位精度需控制在 ±10mm 以内，建议配套激光对位指示器辅助；②户外应用——IP67 防护，标准款可在遮阳棚下户外使用，如直接日晒雨淋建议加装定制防护罩，接收端应避免太阳直射镜头导致饱和；③极端环境调试——通过电位器调节接收灵敏度应对雾气、烟尘、风沙等光学衰减；④线同步——标配同步信号线协调多对光栅时序。

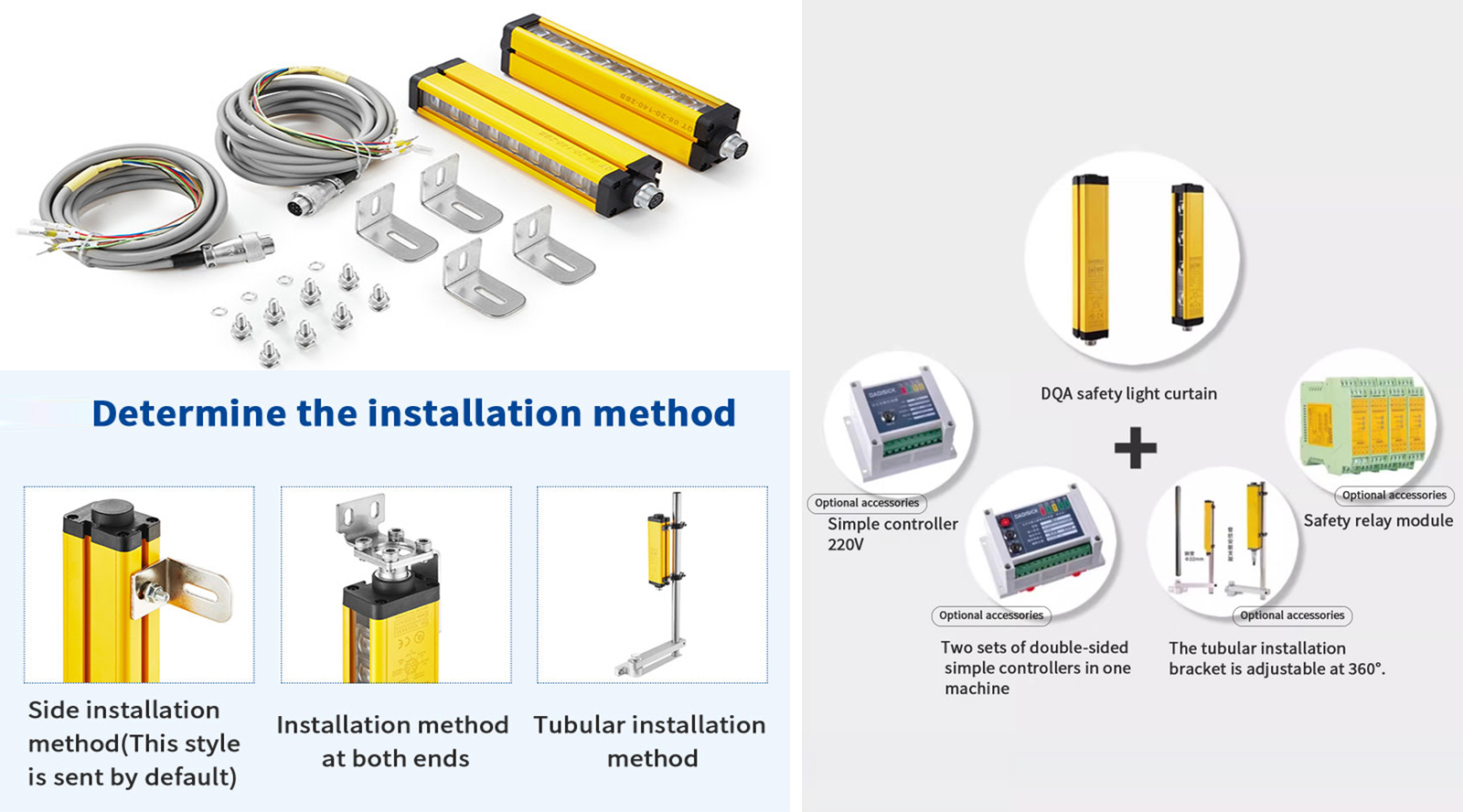

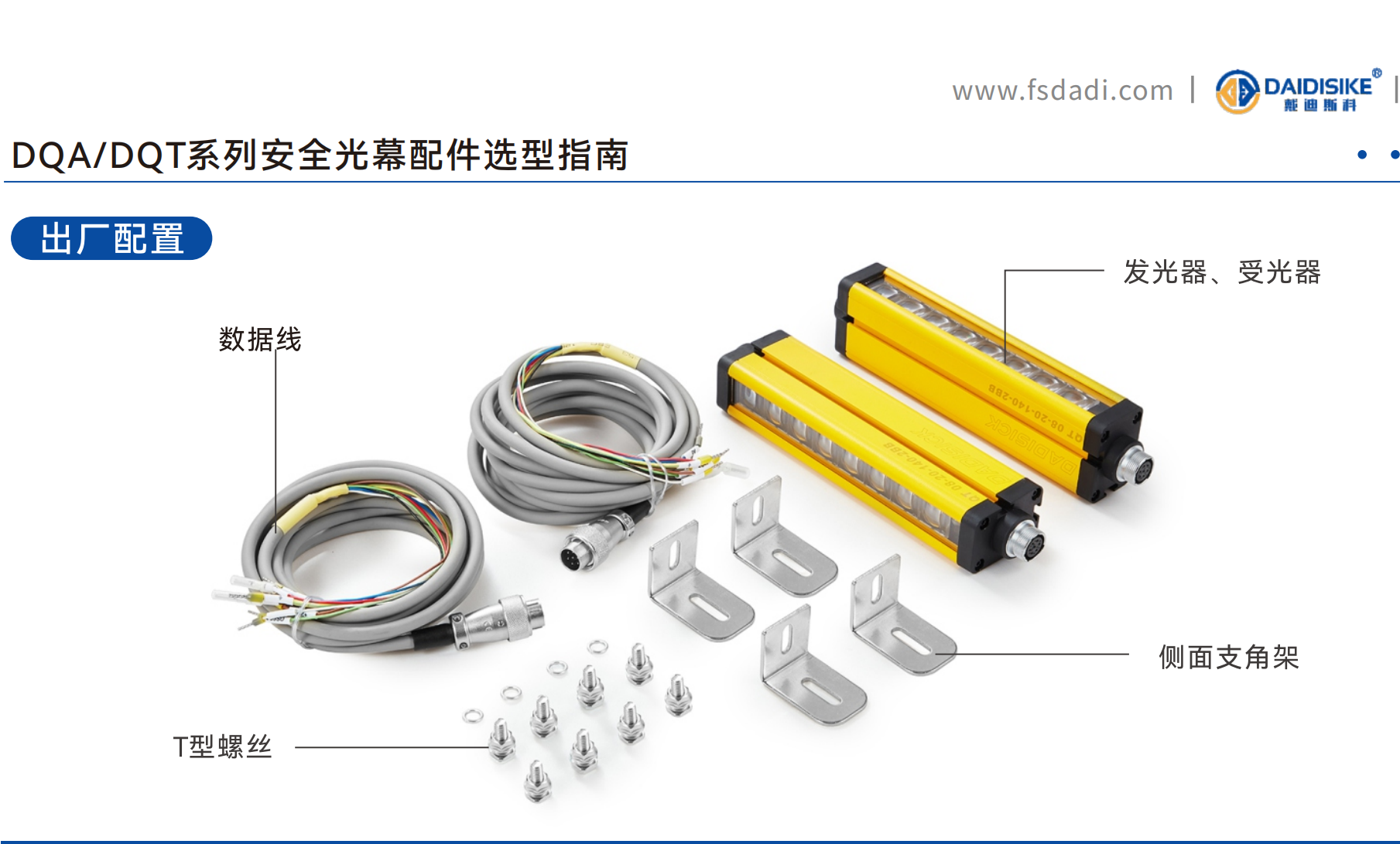

DQA 标配与选配配件
关于 DQA 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
DQA 远距离（如 20m）真的稳定吗？需要专门对位吗？
DQA 可以户外使用吗？
DQA 在雾气 / 烟尘环境会有问题吗？
戴迪斯科 DAIDISIKE 安全光栅可以替代进口品牌甲、进口品牌乙、进口品牌丙、进口品牌丁等进口品牌 吗？
戴迪斯科的安全光栅有哪些认证？可以用于客户审计与海关报关吗？
