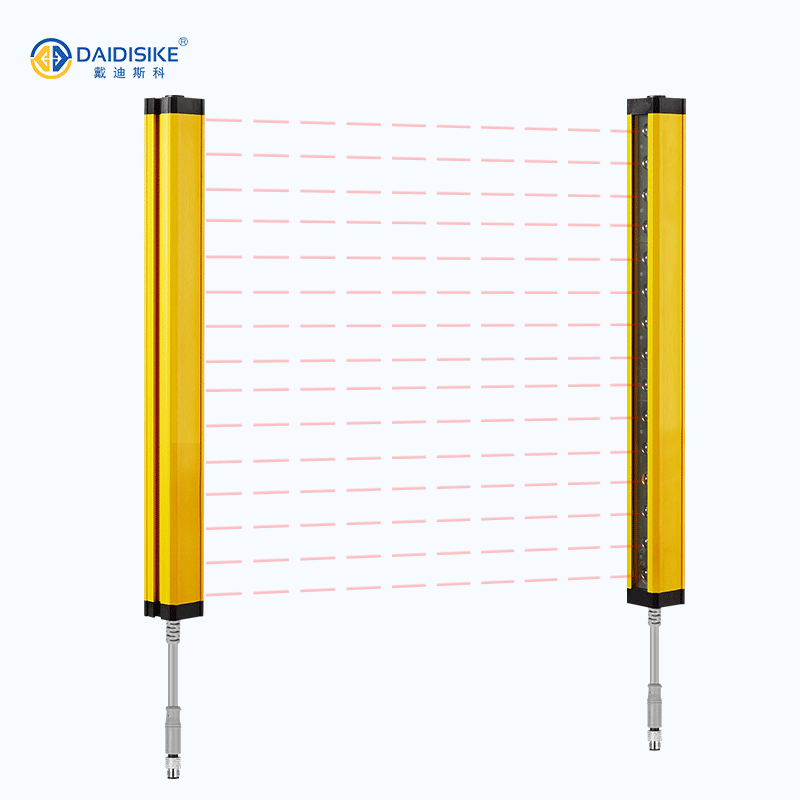

JER 光同步安全光幕｜29.3mm 经济款 ESPE｜免对线快速安装
JER光同步光幕｜按检测能力、输出与安装条件选型
| 工作原理 | 穿透式红外 LED 调制 + 光同步 |
| 发射波长 | 940nm 红外调制光 |
| 光轴间距 (K) | 10 / 14 / 20 / 40 mm（4 种可选） |
| 光束数 (n) | K=10 → 8~200；K=14 / 20 → 6~200；K=40 → 4~200（均步进 2） |
| 保护高度 (H) | 70 ~ 7,960 mm，H =（光束数 n − 1）× 光轴间距 K（详见全部型号规格表） |

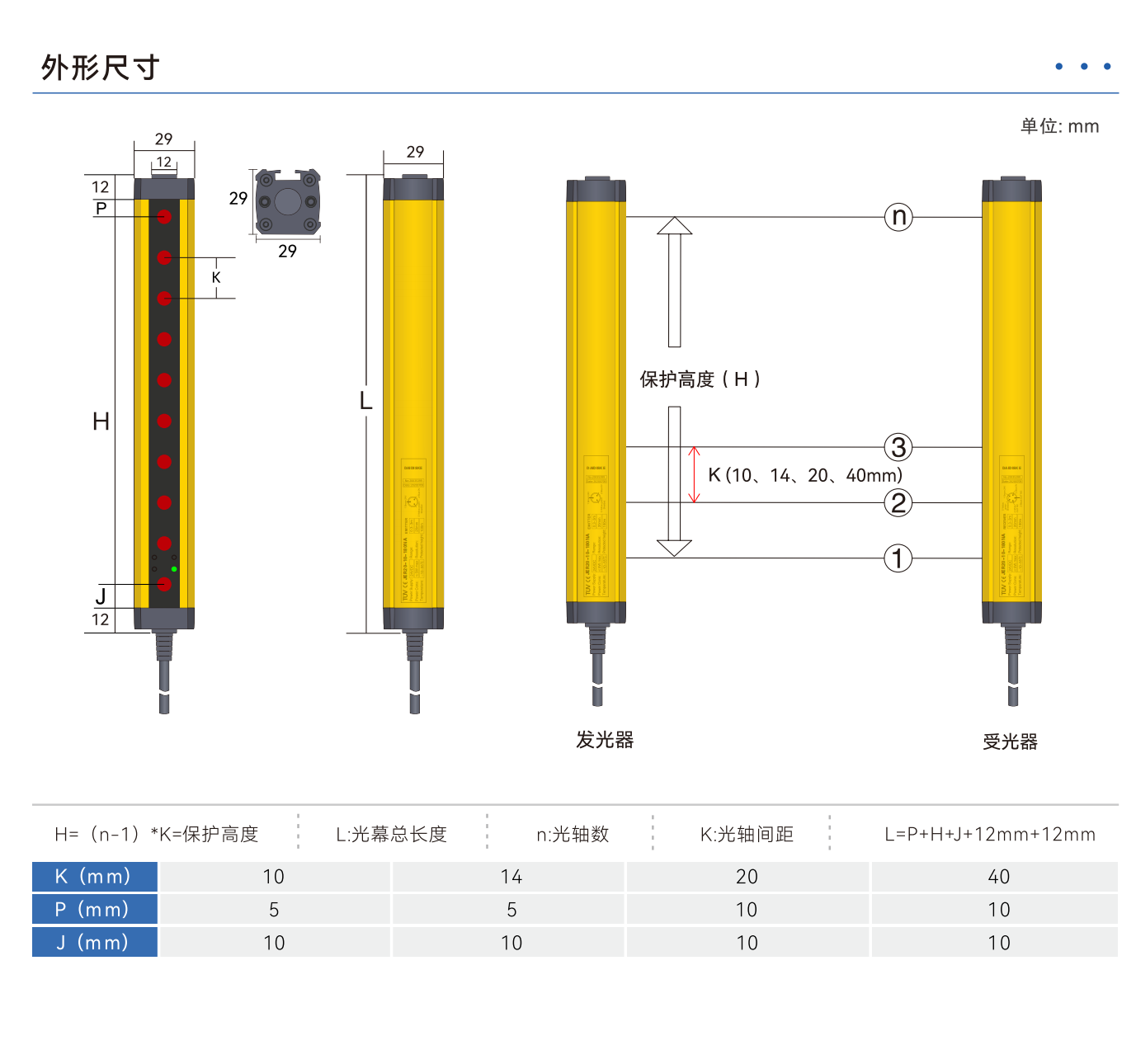

| 光幕高度 (l) | l = H + 39（K=10/14）；l = H + 44（K=20/40） |

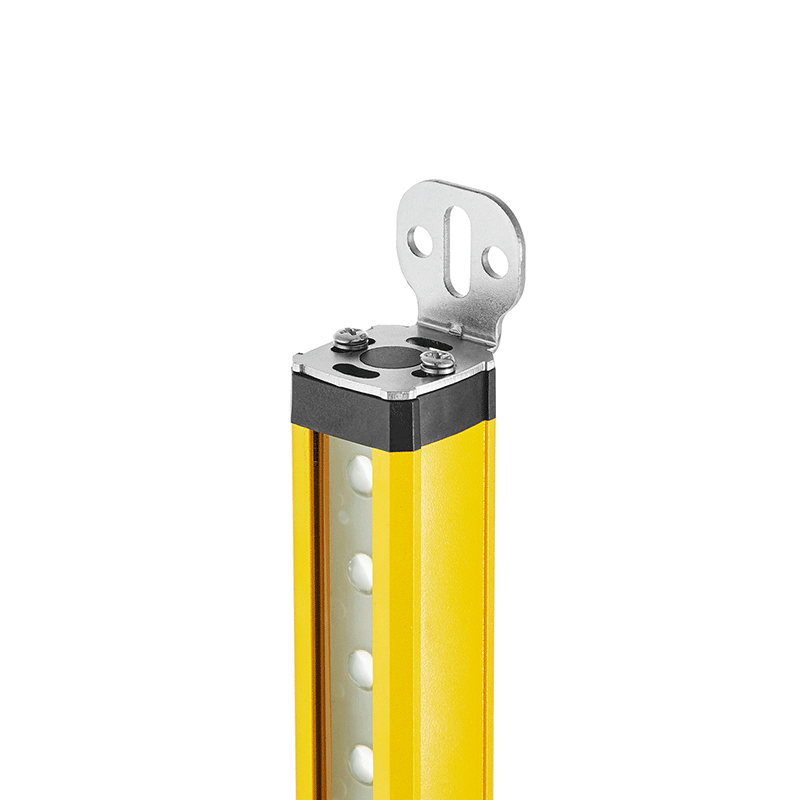

JER 产品详解
JER采用光同步方式协调发射与接收，适合按安装空间、检测区域及布线条件评估的光幕项目。光同步不等于无需供电、无需对光或完全没有电气线缆。
选择时逐项记录光轴间距K、最小检测能力d、有效高度、输出类型和环境条件；不能把目录中的间距称为手指可检测尺寸，也不能将DQC或其他系列的参数外推本型号。
本页不采用“基础PLe”“国标PLe”作为免核对的等级，也不按价格和机床吨位区分安全能力。先核对完整订货号对应的有效功能安全文件、输出和使用限制，再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。

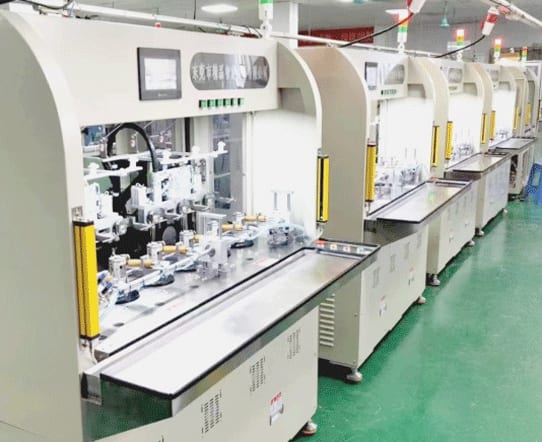

安装距离需按适用标准、接近方向与最小检测能力核算；总停止时间包括传感器、安全逻辑、执行元件与机械停止过程，并采用最不利实测记录。 用于冲床、包装或机器人场景时，应先核机器可停止性和防绕过，再核具体型号资料。
为什么选择 JER

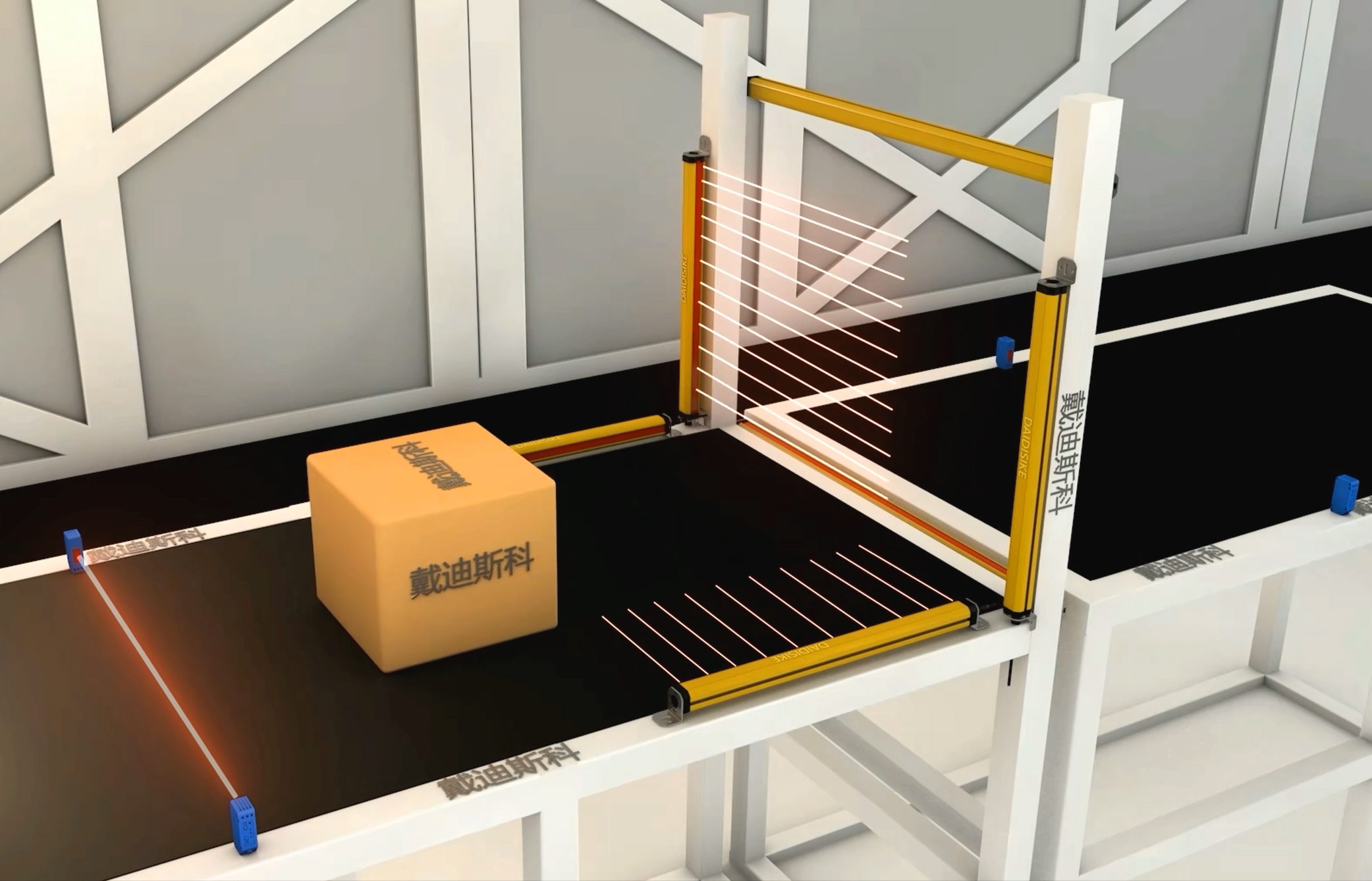

光同步安装方向
发射和接收仍需按说明供电并正确对光，同步失效的输出行为须检查。
K与d分别确认
使用具体订货号的检测能力与有效高度，不由间距推断手指防护。
按型号证据选型
先核对完整订货号对应的有效功能安全文件、输出和使用限制，再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。
JER 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数

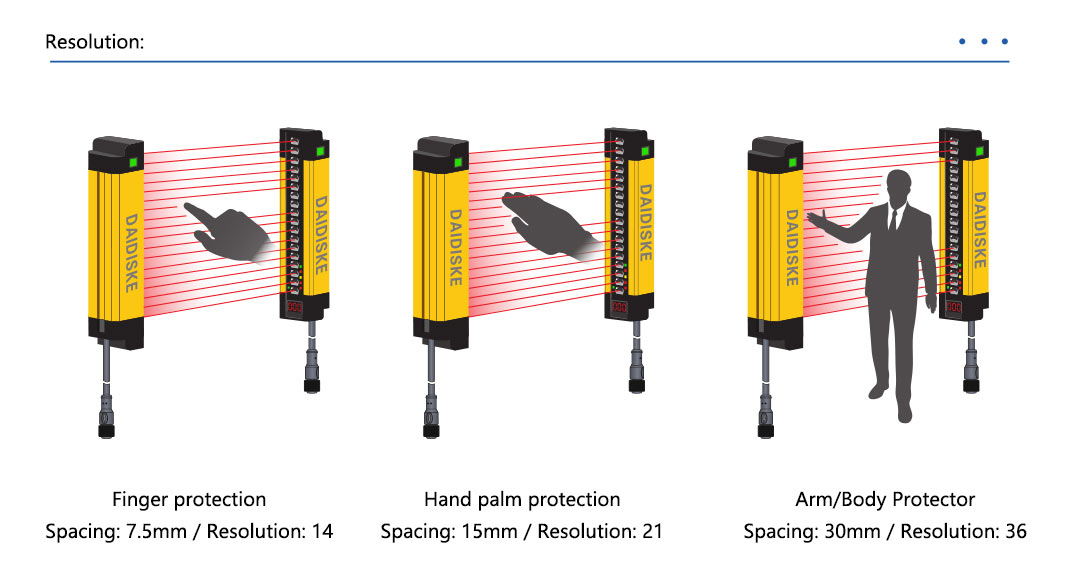

| 工作原理 | 穿透式红外 LED 调制 + 光同步 |
| 发射波长 | 940nm 红外调制光 |
| 光轴间距 (K) | 10 / 14 / 20 / 40 mm（4 种可选） |
| 光束数 (n) | K=10 → 8~200；K=14 / 20 → 6~200；K=40 → 4~200（均步进 2） |
| 保护高度 (H) | 70 ~ 7,960 mm，H =（光束数 n − 1）× 光轴间距 K（详见全部型号规格表） |
| 光幕高度 (l) | l = H + 39（K=10/14）；l = H + 44（K=20/40） |
| 检测精度 | K=10 → 18mm；K=14 → 22mm；K=20 → 28mm；K=40 → 48mm |
| 检测距离 | 0.3 ~ 3m（标准）；0.3 ~ 6m（远距离款，下单前需要和客服沟通） |
| 环境光抗扰 | ≥ 10,000 Lux（白炽灯 / 荧光灯 / 阳光） |
| 响应时间 | ≤ 15 ms |
| 光学同步 | 红外光同步（无需信号线，无需接同步线） |

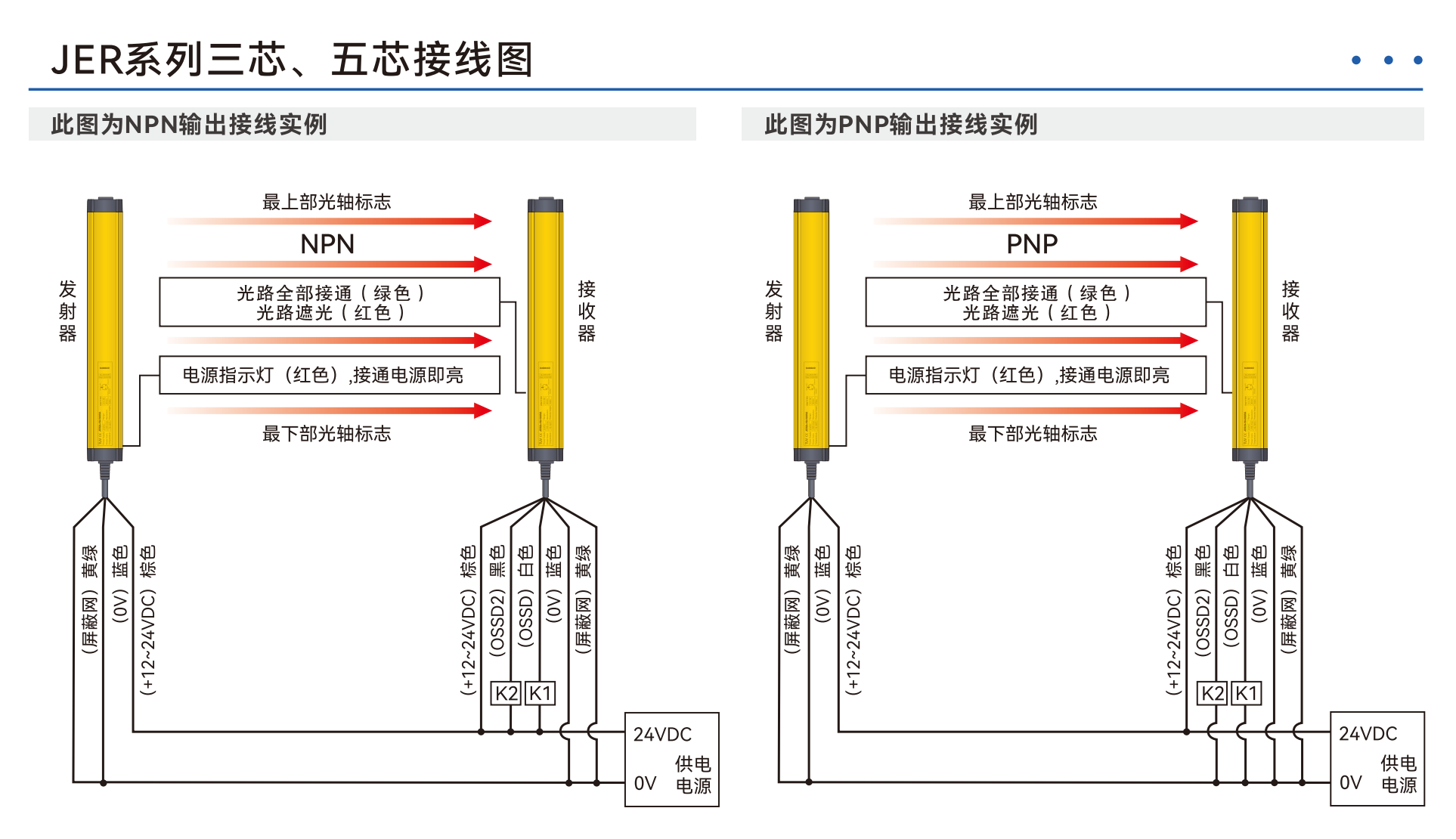

电气参数

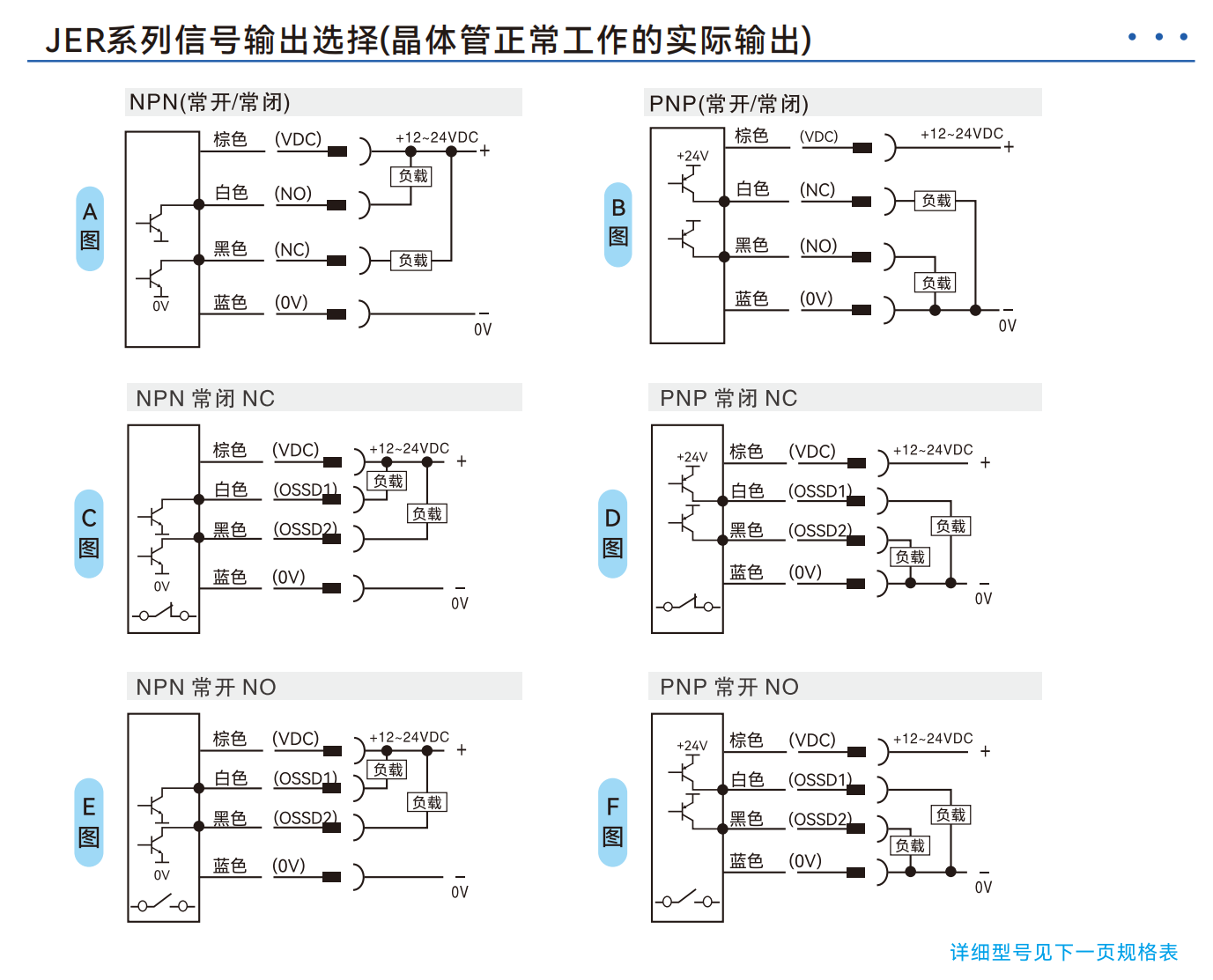

| 供电电压 | DC 24V ±15%（纹波 ≤ 10%） |
| 功耗 | 发射器 ≤ 2W；接收器 ≤ 3W |
| 输出方式 | NPN 或 PNP，NO + NC（max 100 mA） |
| 状态指示 | 电源 LED / 运行 LED / 阻挡 LED |
| 标准电缆 | 3m 飞线（可延长至 30m） |
| 可选连接 | M12 5-pin / 8-pin 防水航空插头 |

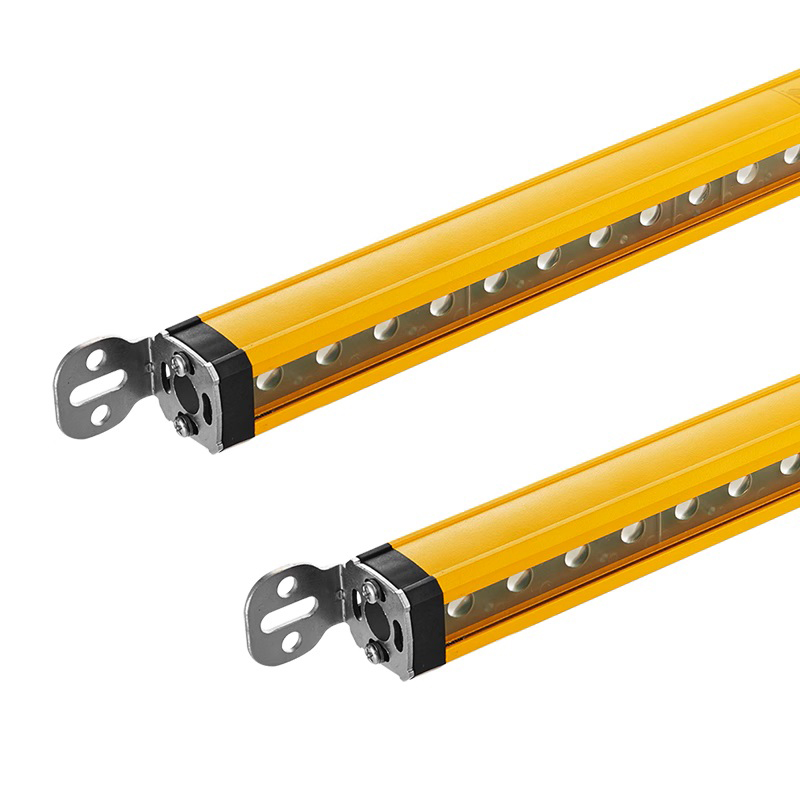

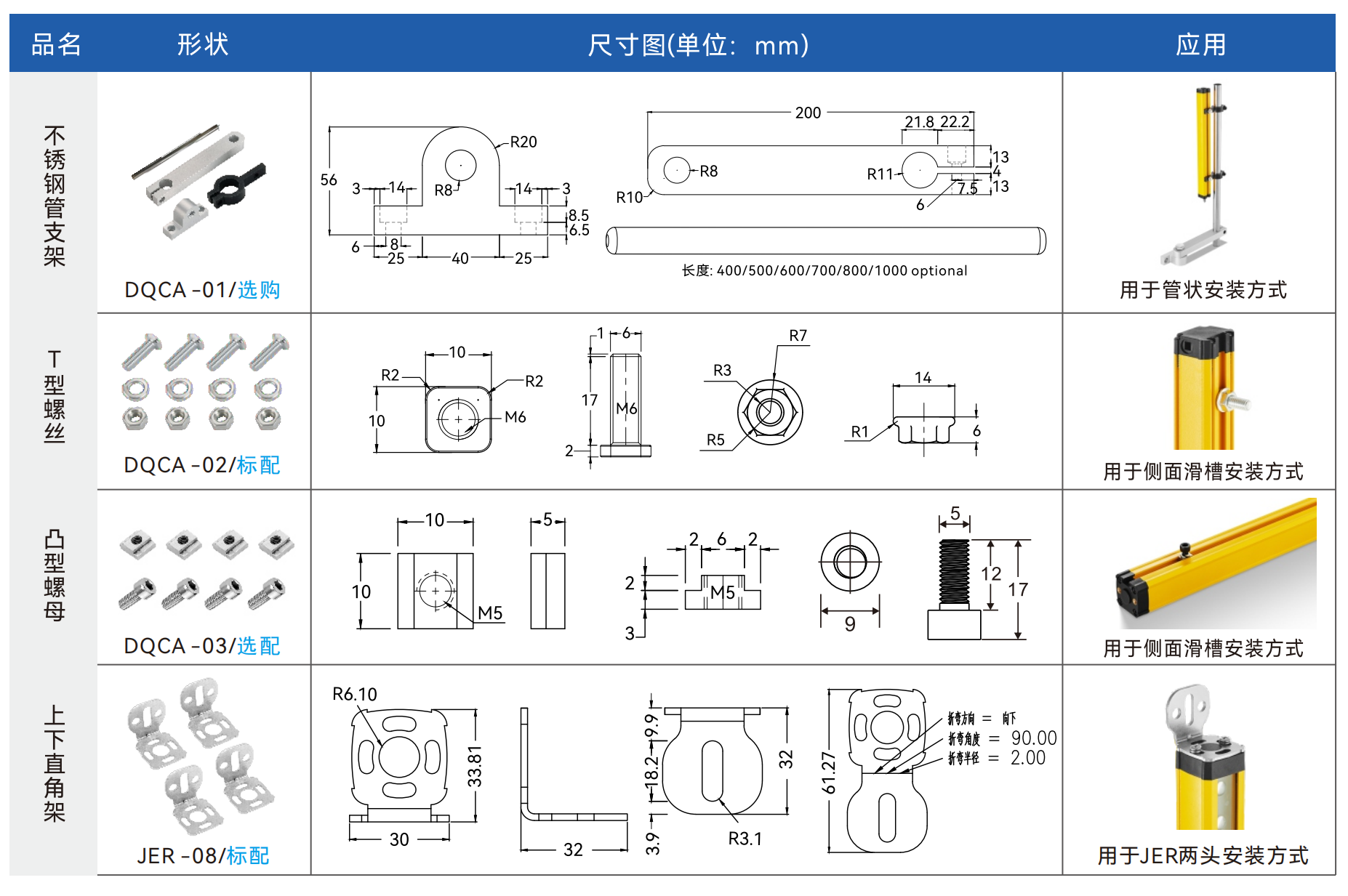

机械参数

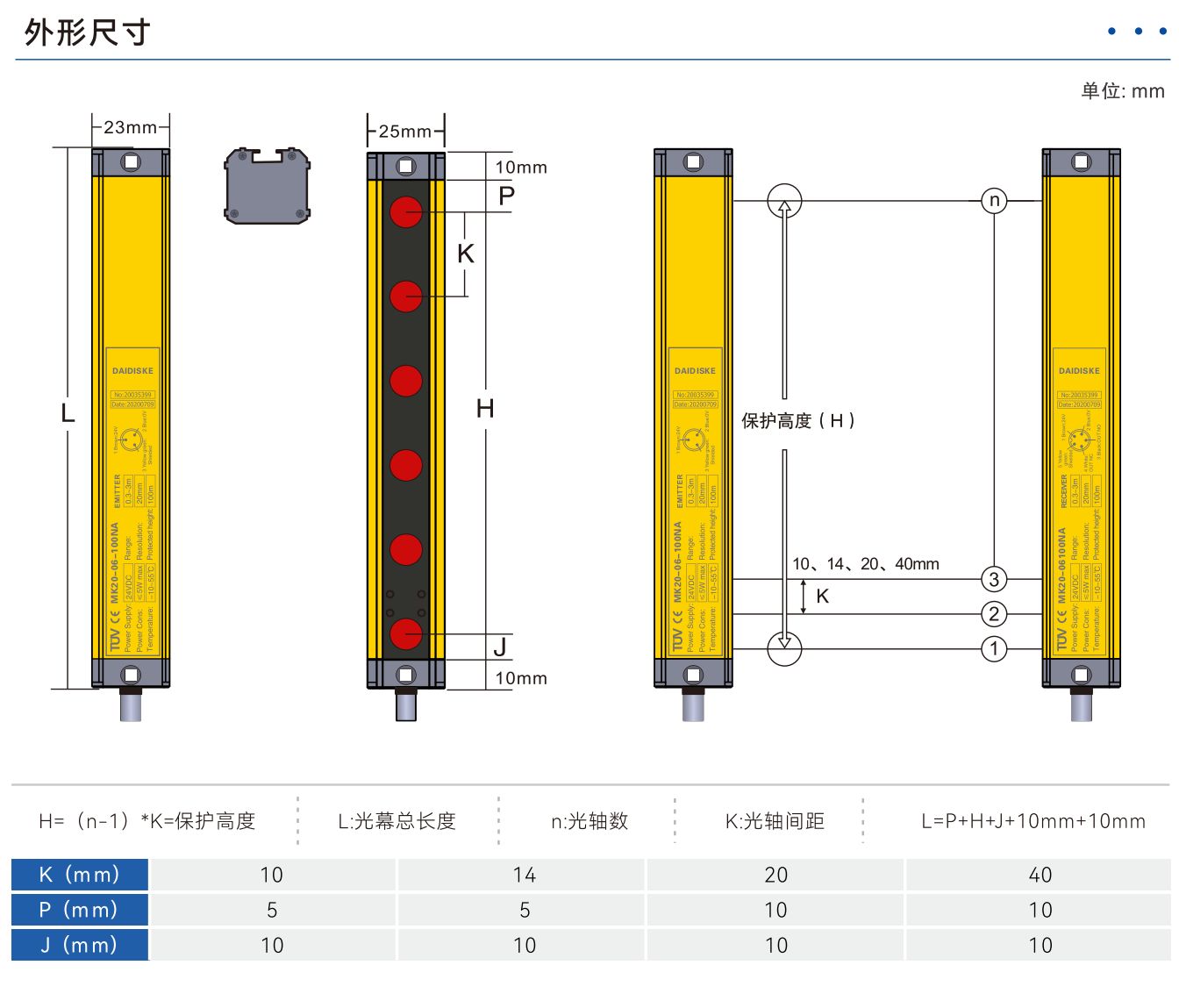

| 机身截面 | 29.3 × 29.3 mm（铝合金阳极氧化） |
| 整机长度 (L) | L = P + H + J + 24（P/J 为上下死区） |
| 外壳材质 | 阳极氧化铝合金 + PC 光学窗 |
| 防护等级 | IP65 |
| 工作温度 | −10°C ~ +55°C（存储 −25°C ~ +70°C） |
| 工作湿度 | 35 ~ 85% RH（无凝露） |
| 抗振动 | 10-55Hz / 0.7mm / 3 轴 / 2h |
资料与安全应用
| 体系与产品区分 | ISO 9001管理体系、EMC电磁兼容与产品功能安全证明用途不同，不能互相替代 |
| 完整安全功能 | 检测、逻辑、执行、反馈及复位应按风险要求设计验证；单个器件不能保证整机达标 |
| 安全距离计算依据 | 按项目适用标准版本、接近方式、最小检测能力及最不利总停止时间核算 |
资料核对与选型
| 安全应用条件 | 先核对完整订货号对应的有效功能安全文件、输出和使用限制，再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。 |
JER 型号尺寸参考表
严格照 2026 版戴迪光栅画册《JER 规格一览表》列出全部标准型号，按光轴间距 K 分档。保护高度 H =（光束数 n − 1）× K；光幕高度 l = H + 39（K=10/14）或 H + 44（K=20/40）。型号编码：JER{间距}-{光束数2位}{保护高度}NA，例 JER20-10180NA = 间距 20mm、10 光束、保护高度 180mm。末位后缀：N = NPN 输出、P = PNP 输出（常开常闭均可）；A = 检测距离 0.3-3m、B = 0.3-6m（B 款下单前请说明）。画册备注：特殊规格可另行订做，最高可做 200 光束。 本表用于型号、几何与订货资料核对；光轴间距K不等于检测能力d，型号行不证明认证或整机防护合格，当前供货以确认的型号及图纸为准。
