MK 光同步安全光幕｜超经济款｜小型自动化设备/包装机性价比推荐
MK光同步光幕｜按检测能力、输出与安装条件选型
| 工作原理 | 穿透式红外 LED + 红外光同步（无需信号线，无需接同步线） |
| 光轴间距 (K) | 10 / 14 / 20 / 40 mm（4 档可选，照画册 P35 规格一览表） |
| 光轴数 (N) | 4 / 6 / 8 …… 200 轴（K=10 最少 8 轴 / K=20 最少 6 轴 / K=40 最少 4 轴） |
| 保护高度 | 70 ~ 7960mm（H = (N−1) × K，详见下方完整选型表） |
| 检测距离 | 标准 0.3 ~ 3m；特殊款 0.3 ~ 6m（下单前需与客服沟通；本款做不到 6m 以外） |
| 响应时间 | ≤ 15 ms |
MK 产品详解

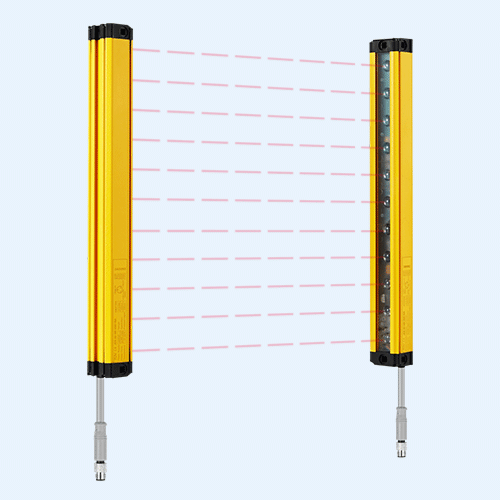

MK采用光同步方式协调发射与接收，适合按安装空间、检测区域及布线条件评估的光幕项目。光同步不等于无需供电、无需对光或完全没有电气线缆。
选择时逐项记录光轴间距K、最小检测能力d、有效高度、输出类型和环境条件；不能把目录中的间距称为手指可检测尺寸，也不能将DQC或其他系列的参数外推本型号。
本页不采用“基础PLe”“国标PLe”作为免核对的等级，也不按价格和机床吨位区分安全能力。先核对完整订货号对应的有效功能安全文件、输出和使用限制，再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。
安装距离需按适用标准、接近方向与最小检测能力核算；总停止时间包括传感器、安全逻辑、执行元件与机械停止过程，并采用最不利实测记录。 用于冲床、包装或机器人场景时，应先核机器可停止性和防绕过，再核具体型号资料。
为什么选择 MK
光同步安装方向
发射和接收仍需按说明供电并正确对光，同步失效的输出行为须检查。
K与d分别确认
使用具体订货号的检测能力与有效高度，不由间距推断手指防护。
按型号证据选型
先核对完整订货号对应的有效功能安全文件、输出和使用限制，再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。
MK 完整技术规格
所有参数均为出厂实测数据，可作为选型与采购参考。如需 PDF 完整规格书，请联系工程师索取。
光学参数
| 工作原理 | 穿透式红外 LED + 红外光同步（无需信号线，无需接同步线） |
| 光轴间距 (K) | 10 / 14 / 20 / 40 mm（4 档可选，照画册 P35 规格一览表） |
| 光轴数 (N) | 4 / 6 / 8 …… 200 轴（K=10 最少 8 轴 / K=20 最少 6 轴 / K=40 最少 4 轴） |
| 保护高度 | 70 ~ 7960mm（H = (N−1) × K，详见下方完整选型表） |
| 检测距离 | 标准 0.3 ~ 3m；特殊款 0.3 ~ 6m（下单前需与客服沟通；本款做不到 6m 以外） |
| 响应时间 | ≤ 15 ms |
| 环境光抗扰 | ≥ 8,000 Lux |
电气参数
| 供电 | DC 24V |

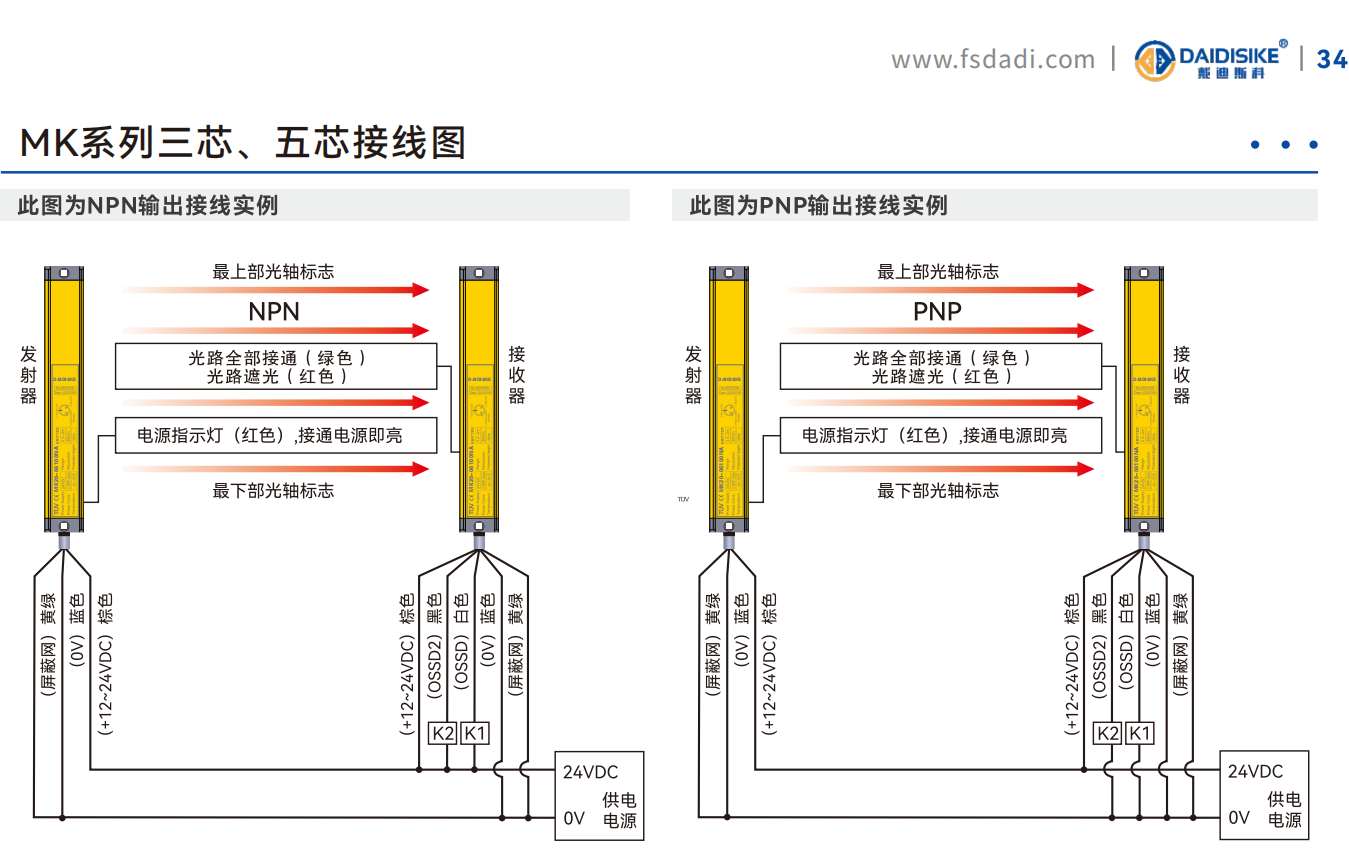

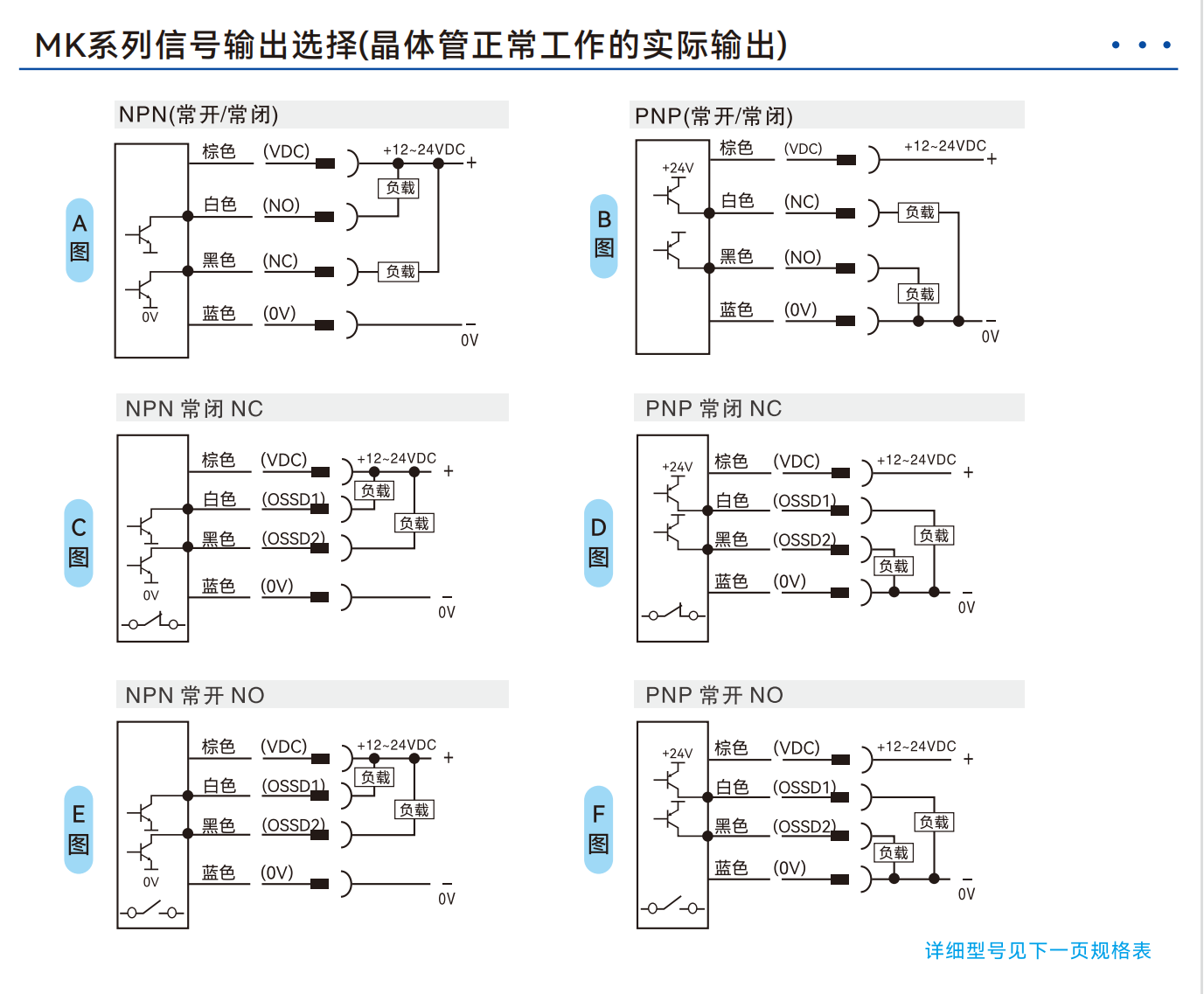

| 输出 | NPN / PNP |
| 状态指示 | 电源 / 运行 / 阻挡 LED |
机械参数

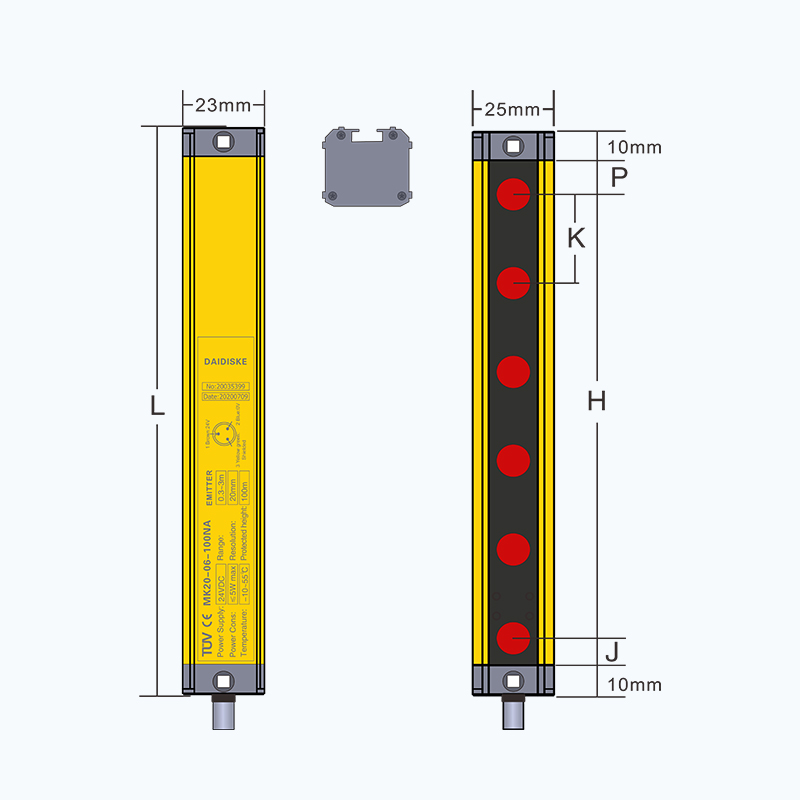

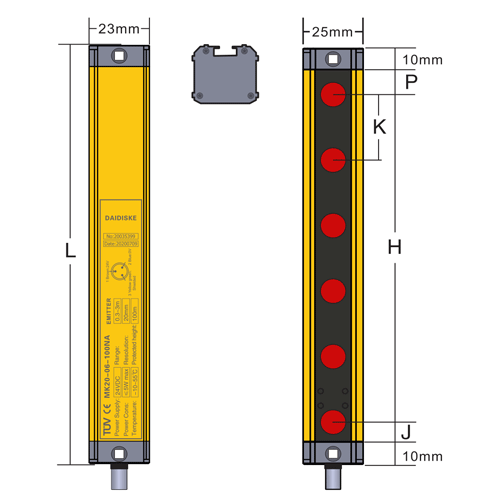

| 机身截面 | 宽 25mm × 厚度 23mm（小巧型，戴迪光栅系列中最小巧机身） |
| 防护等级 | IP65 |
| 工作温度 | −10°C ~ +50°C |
适用范围
| 适合场景 | 小型自动化设备 / 包装机 / 装箱机 / 装配线 / 教学实训等简单安全防护、无振动环境 |
| 不适合场景 | 高振动冲压、大型重型冲床（这类工况请改选 DQS 工程款 + DQSW 控制器 + 管状支架）；户外环境（请选 DQR IP68 户外款）；6m 以外远距离（请选 DQA / DQT 超远对射款） |
资料与安全应用
| 体系与产品区分 | ISO 9001管理体系、EMC电磁兼容与产品功能安全证明用途不同，不能互相替代 |
| 完整安全功能 | 检测、逻辑、执行、反馈及复位应按风险要求设计验证；单个器件不能保证整机达标 |
| 安全距离计算依据 | 按项目适用标准版本、接近方式、最小检测能力及最不利总停止时间核算 |
资料核对与选型
| 安全应用条件 | 先核对完整订货号对应的有效功能安全文件、输出和使用限制，再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。 |
MK 型号尺寸参考表

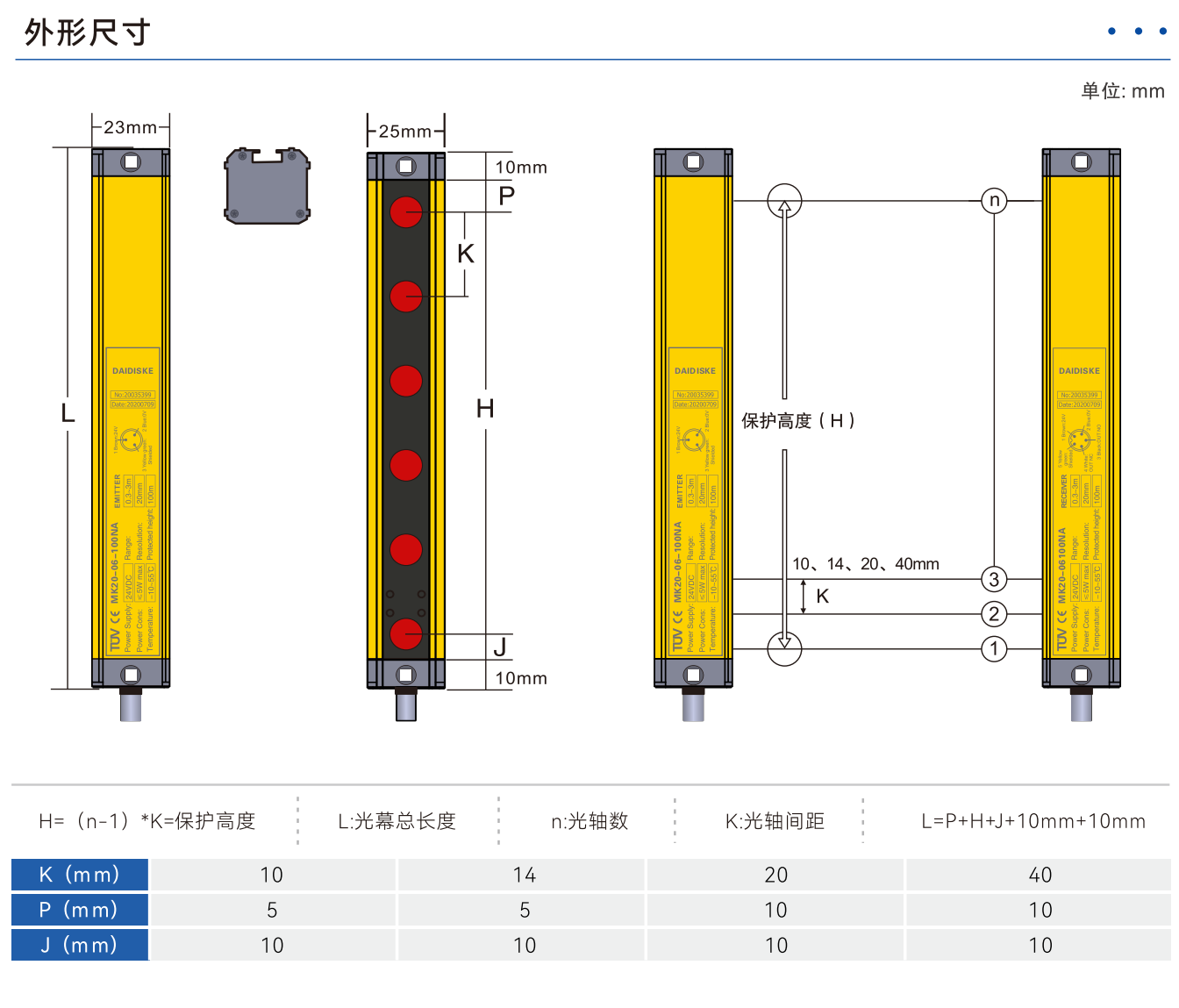

严格照 2026 版戴迪光栅画册《MK 系列规格一览表》（P35）列出全部 391 个标准型号，按光轴间距 K 分 4 档。MK 是戴迪机身最小的光同步光幕，与 JER 同为免对线（无需信号同步线）系列。保护高度 H = 光轴间距 K ×（光束数 n − 1）；光幕高度 l = H + 35（K=10/14）或 H + 40（K=20/40）。型号编码：MK{光轴间距}-{光束数2位}{保护高度}NA，例 MK10-0870NA = 间距 10mm、8 光束、保护高度 70mm。输出：N = NPN、P = PNP。检测距离默认 0.3-3m，超出默认距离请联系客服；最高可做 200 光束。 本表用于型号、几何与订货资料核对；光轴间距K不等于检测能力d，型号行不证明认证或整机防护合格，当前供货以确认的型号及图纸为准。
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 信号输出 | 检测距离 |
|---|---|---|---|---|---|
| 8 | 70 | 105 | MK10-0870NA | NPN(N) / PNP(P) | 0.3-3m |
| 10 | 90 | 125 | MK10-1090NA | NPN(N) / PNP(P) | 0.3-3m |
| 12 | 110 | 145 | MK10-12110NA | NPN(N) / PNP(P) | 0.3-3m |
| 14 | 130 | 165 | MK10-14130NA | NPN(N) / PNP(P) | 0.3-3m |
| 16 | 150 | 185 | MK10-16150NA | NPN(N) / PNP(P) | 0.3-3m |
| 18 | 170 | 205 | MK10-18170NA | NPN(N) / PNP(P) | 0.3-3m |
| 20 | 190 | 225 | MK10-20190NA | NPN(N) / PNP(P) | 0.3-3m |
| 22 | 210 | 245 | MK10-22210NA | NPN(N) / PNP(P) | 0.3-3m |
| 24 | 230 | 265 | MK10-24230NA | NPN(N) / PNP(P) | 0.3-3m |
| 26 | 250 | 285 | MK10-26250NA | NPN(N) / PNP(P) | 0.3-3m |
| 28 | 270 | 305 | MK10-28270NA | NPN(N) / PNP(P) | 0.3-3m |
| 30 | 290 | 325 | MK10-30290NA | NPN(N) / PNP(P) | 0.3-3m |
| 32 | 310 | 345 | MK10-32310NA | NPN(N) / PNP(P) | 0.3-3m |
| 34 | 330 | 365 | MK10-34330NA | NPN(N) / PNP(P) | 0.3-3m |
| 36 | 350 | 385 | MK10-36350NA | NPN(N) / PNP(P) | 0.3-3m |
| 38 | 370 | 405 | MK10-38370NA | NPN(N) / PNP(P) | 0.3-3m |
| 40 | 390 | 425 | MK10-40390NA | NPN(N) / PNP(P) | 0.3-3m |
| 42 | 410 | 445 | MK10-42410NA | NPN(N) / PNP(P) | 0.3-3m |
| 44 | 430 | 465 | MK10-44430NA | NPN(N) / PNP(P) | 0.3-3m |
| 46 | 450 | 485 | MK10-46450NA | NPN(N) / PNP(P) | 0.3-3m |
| 48 | 470 | 505 | MK10-48470NA | NPN(N) / PNP(P) | 0.3-3m |
| 50 | 490 | 525 | MK10-50490NA | NPN(N) / PNP(P) | 0.3-3m |
| 52 | 510 | 545 | MK10-52510NA | NPN(N) / PNP(P) | 0.3-3m |
| 54 | 530 | 565 | MK10-54530NA | NPN(N) / PNP(P) | 0.3-3m |
| 56 | 550 | 585 | MK10-56550NA | NPN(N) / PNP(P) | 0.3-3m |
| 58 | 570 | 605 | MK10-58570NA | NPN(N) / PNP(P) | 0.3-3m |
| 60 | 590 | 625 | MK10-60590NA | NPN(N) / PNP(P) | 0.3-3m |
| 62 | 610 | 645 | MK10-62610NA | NPN(N) / PNP(P) | 0.3-3m |
| 64 | 630 | 665 | MK10-64630NA | NPN(N) / PNP(P) | 0.3-3m |
| 66 | 650 | 685 | MK10-66650NA | NPN(N) / PNP(P) | 0.3-3m |
| 68 | 670 | 705 | MK10-68670NA | NPN(N) / PNP(P) | 0.3-3m |
| 70 | 690 | 725 | MK10-70690NA | NPN(N) / PNP(P) | 0.3-3m |
| 72 | 710 | 745 | MK10-72710NA | NPN(N) / PNP(P) | 0.3-3m |
| 74 | 730 | 765 | MK10-74730NA | NPN(N) / PNP(P) | 0.3-3m |
| 76 | 750 | 785 | MK10-76750NA | NPN(N) / PNP(P) | 0.3-3m |
| 78 | 770 | 805 | MK10-78770NA | NPN(N) / PNP(P) | 0.3-3m |
| 80 | 790 | 825 | MK10-80790NA | NPN(N) / PNP(P) | 0.3-3m |
| 82 | 810 | 845 | MK10-82810NA | NPN(N) / PNP(P) | 0.3-3m |
| 84 | 830 | 865 | MK10-84830NA | NPN(N) / PNP(P) | 0.3-3m |
| 86 | 850 | 885 | MK10-86850NA | NPN(N) / PNP(P) | 0.3-3m |
| 88 | 870 | 905 | MK10-88870NA | NPN(N) / PNP(P) | 0.3-3m |
| 90 | 890 | 925 | MK10-90890NA | NPN(N) / PNP(P) | 0.3-3m |
| 92 | 910 | 945 | MK10-92910NA | NPN(N) / PNP(P) | 0.3-3m |
| 94 | 930 | 965 | MK10-94930NA | NPN(N) / PNP(P) | 0.3-3m |
| 96 | 950 | 985 | MK10-96950NA | NPN(N) / PNP(P) | 0.3-3m |
| 98 | 970 | 1005 | MK10-98970NA | NPN(N) / PNP(P) | 0.3-3m |
| 100 | 990 | 1025 | MK10-100990NA | NPN(N) / PNP(P) | 0.3-3m |
| 102 | 1010 | 1045 | MK10-1021010NA | NPN(N) / PNP(P) | 0.3-3m |
| 104 | 1030 | 1065 | MK10-1041030NA | NPN(N) / PNP(P) | 0.3-3m |
| 106 | 1050 | 1085 | MK10-1061050NA | NPN(N) / PNP(P) | 0.3-3m |
| 108 | 1070 | 1105 | MK10-1081070NA | NPN(N) / PNP(P) | 0.3-3m |
| 110 | 1090 | 1125 | MK10-1101090NA | NPN(N) / PNP(P) | 0.3-3m |
| 112 | 1110 | 1145 | MK10-1121110NA | NPN(N) / PNP(P) | 0.3-3m |
| 114 | 1130 | 1165 | MK10-1141130NA | NPN(N) / PNP(P) | 0.3-3m |
| 116 | 1150 | 1185 | MK10-1161150NA | NPN(N) / PNP(P) | 0.3-3m |
| 118 | 1170 | 1205 | MK10-1181170NA | NPN(N) / PNP(P) | 0.3-3m |
| 120 | 1190 | 1225 | MK10-1201190NA | NPN(N) / PNP(P) | 0.3-3m |
| 122 | 1210 | 1245 | MK10-1221210NA | NPN(N) / PNP(P) | 0.3-3m |
| 124 | 1230 | 1265 | MK10-1241230NA | NPN(N) / PNP(P) | 0.3-3m |
| 126 | 1250 | 1285 | MK10-1261250NA | NPN(N) / PNP(P) | 0.3-3m |
| 128 | 1270 | 1305 | MK10-1281270NA | NPN(N) / PNP(P) | 0.3-3m |
| 130 | 1290 | 1325 | MK10-1301290NA | NPN(N) / PNP(P) | 0.3-3m |
| 132 | 1310 | 1345 | MK10-1321310NA | NPN(N) / PNP(P) | 0.3-3m |
| 134 | 1330 | 1365 | MK10-1341330NA | NPN(N) / PNP(P) | 0.3-3m |
| 136 | 1350 | 1385 | MK10-1361350NA | NPN(N) / PNP(P) | 0.3-3m |
| 138 | 1370 | 1405 | MK10-1381370NA | NPN(N) / PNP(P) | 0.3-3m |
| 140 | 1390 | 1425 | MK10-1401390NA | NPN(N) / PNP(P) | 0.3-3m |
| 142 | 1410 | 1445 | MK10-1421410NA | NPN(N) / PNP(P) | 0.3-3m |
| 144 | 1430 | 1465 | MK10-1441430NA | NPN(N) / PNP(P) | 0.3-3m |
| 146 | 1450 | 1485 | MK10-1461450NA | NPN(N) / PNP(P) | 0.3-3m |
| 148 | 1470 | 1505 | MK10-1481470NA | NPN(N) / PNP(P) | 0.3-3m |
| 150 | 1490 | 1525 | MK10-1501490NA | NPN(N) / PNP(P) | 0.3-3m |
| 152 | 1510 | 1545 | MK10-1521510NA | NPN(N) / PNP(P) | 0.3-3m |
| 154 | 1530 | 1565 | MK10-1541530NA | NPN(N) / PNP(P) | 0.3-3m |
| 156 | 1550 | 1585 | MK10-1561550NA | NPN(N) / PNP(P) | 0.3-3m |
| 158 | 1570 | 1605 | MK10-1581570NA | NPN(N) / PNP(P) | 0.3-3m |
| 160 | 1590 | 1625 | MK10-1601590NA | NPN(N) / PNP(P) | 0.3-3m |
| 162 | 1610 | 1645 | MK10-1621610NA | NPN(N) / PNP(P) | 0.3-3m |
| 164 | 1630 | 1665 | MK10-1641630NA | NPN(N) / PNP(P) | 0.3-3m |
| 166 | 1650 | 1685 | MK10-1661650NA | NPN(N) / PNP(P) | 0.3-3m |
| 168 | 1670 | 1705 | MK10-1681670NA | NPN(N) / PNP(P) | 0.3-3m |
| 170 | 1690 | 1725 | MK10-1701690NA | NPN(N) / PNP(P) | 0.3-3m |
| 172 | 1710 | 1745 | MK10-1721710NA | NPN(N) / PNP(P) | 0.3-3m |
| 174 | 1730 | 1765 | MK10-1741730NA | NPN(N) / PNP(P) | 0.3-3m |
| 176 | 1750 | 1785 | MK10-1761750NA | NPN(N) / PNP(P) | 0.3-3m |
| 178 | 1770 | 1805 | MK10-1781770NA | NPN(N) / PNP(P) | 0.3-3m |
| 180 | 1790 | 1825 | MK10-1801790NA | NPN(N) / PNP(P) | 0.3-3m |
| 182 | 1810 | 1845 | MK10-1821810NA | NPN(N) / PNP(P) | 0.3-3m |
| 184 | 1830 | 1865 | MK10-1841830NA | NPN(N) / PNP(P) | 0.3-3m |
| 186 | 1850 | 1885 | MK10-1861850NA | NPN(N) / PNP(P) | 0.3-3m |
| 188 | 1870 | 1905 | MK10-1881870NA | NPN(N) / PNP(P) | 0.3-3m |
| 190 | 1890 | 1925 | MK10-1901890NA | NPN(N) / PNP(P) | 0.3-3m |
| 192 | 1910 | 1945 | MK10-1921910NA | NPN(N) / PNP(P) | 0.3-3m |
| 194 | 1930 | 1965 | MK10-1941930NA | NPN(N) / PNP(P) | 0.3-3m |
| 196 | 1950 | 1985 | MK10-1961950NA | NPN(N) / PNP(P) | 0.3-3m |
| 198 | 1970 | 2005 | MK10-1981970NA | NPN(N) / PNP(P) | 0.3-3m |
| 200 | 1990 | 2025 | MK10-2001990NA | NPN(N) / PNP(P) | 0.3-3m |
当前显示 K = 10 mm 共 97 条规格，表格内可上下及左右滚动；4 档合计 391 条规格，可导出后核对。光轴间距不能直接当作检测能力；具体可订货组合、尺寸、输出与防护适用性须按确认图纸和手册核实。
MK 典型应用行业
小型自动化设备
小型自动化设备是项目评估方向，不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件，再核对本型号与安全功能要求。
包装机械
包装机械是项目评估方向，不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件，再核对本型号与安全功能要求。
装箱机 / 码垛机
装箱机 / 码垛机是项目评估方向，不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件，再核对本型号与安全功能要求。
自动化装配线
自动化装配线是项目评估方向，不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件，再核对本型号与安全功能要求。
教学实训设备
教学实训设备是项目评估方向，不是按行业或吨位给出的标准配置。先确认危险运动、可达路径和停止条件，再核对本型号与安全功能要求。
MK 技术原理与工作机制
发射与接收通过光同步协调检测节拍，受光状态交由相应输出逻辑处理。同步、断线或内部故障的诊断与反应须依据交付型号，不由“光同步”推导Type 4、PL e或SIL 3。先核对完整订货号对应的有效功能安全文件、输出和使用限制，再验证输入、逻辑、执行、诊断和复位。部件类型、双通道或配套继电器本身均不构成整机PL/SIL结论。
MK 安装指南
按交付图分别供电、固定并对齐发射与接收光路。安装距离需按适用标准、接近方向与最小检测能力核算；总停止时间包括传感器、安全逻辑、执行元件与机械停止过程，并采用最不利实测记录。 选用兼容的安全逻辑与执行元件，检查遮挡、失电、同步异常、反馈和复位；不把免同步线理解为免安装验证。
MK 国产替代进口品牌 对比
与国际头部品牌 等国际进口品牌同等级产品对比，戴迪斯科 MK 在核心性能上比肩进口、价格优势明显、本土化服务更强。
| 对比维度 | 戴迪斯科 MK | 进口同等级款 |
|---|---|---|
| 同配置评估 | 完整型号、资料范围、接口差异、安装与验证工作量分别核对 | 同样按完整订货号及使用条件比较；品牌或价格不能证明安全等效 |
关于 MK 的常见问题
由戴迪斯科 20 年行业工程师整理，覆盖选型、安装、应用、对比、合规等核心疑问
MK和DQC如何比较？
证书和整机安全等级怎样确认？
光轴间距等于最小检测能力吗？
安装后需要验证什么？
选购 MK？
工程师为您专属选型
提供您的设备类型、防护尺寸、应用场景，我们的资深工程师将在 30 分钟内 响应，提供 MK 的专属选型方案、报价与库存信息。
